Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

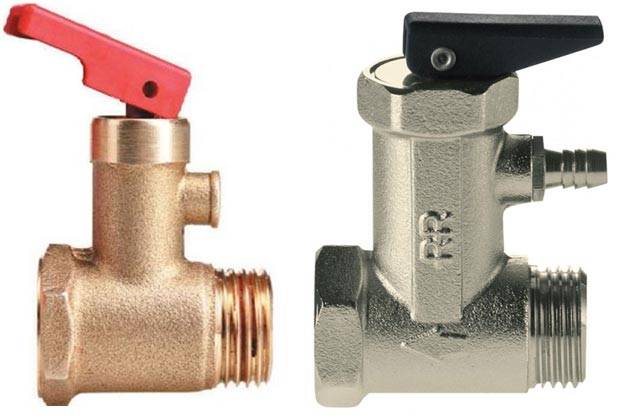

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажаОбратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажаОбратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

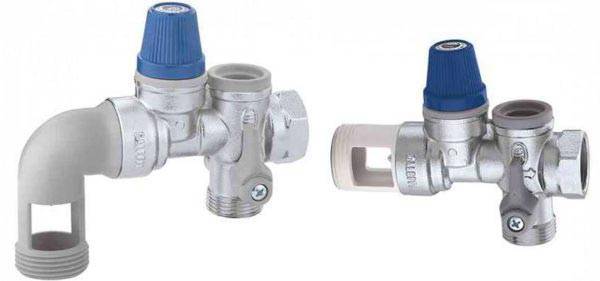

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажаОбратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажаОбратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

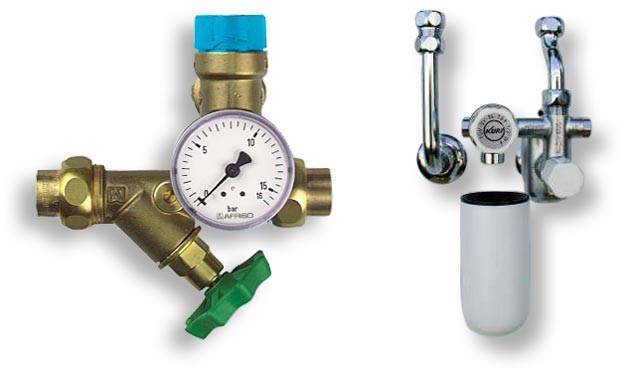

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

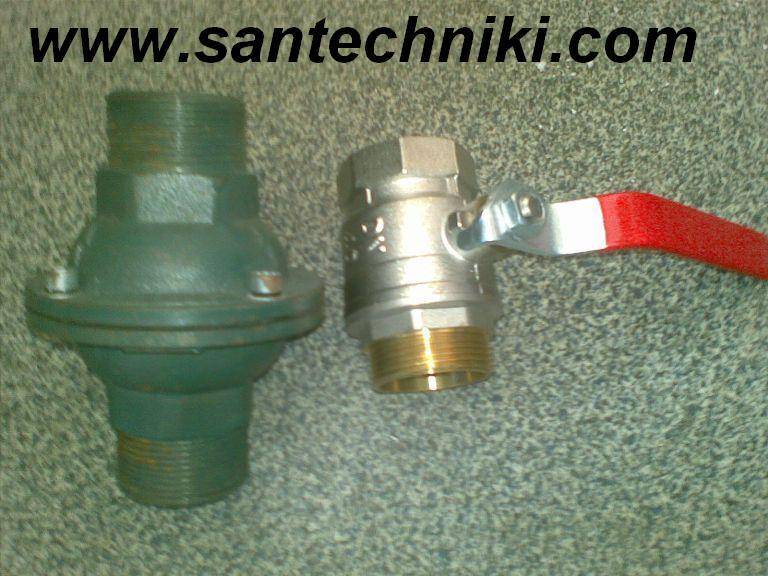

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Периферийная вторичная часть

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

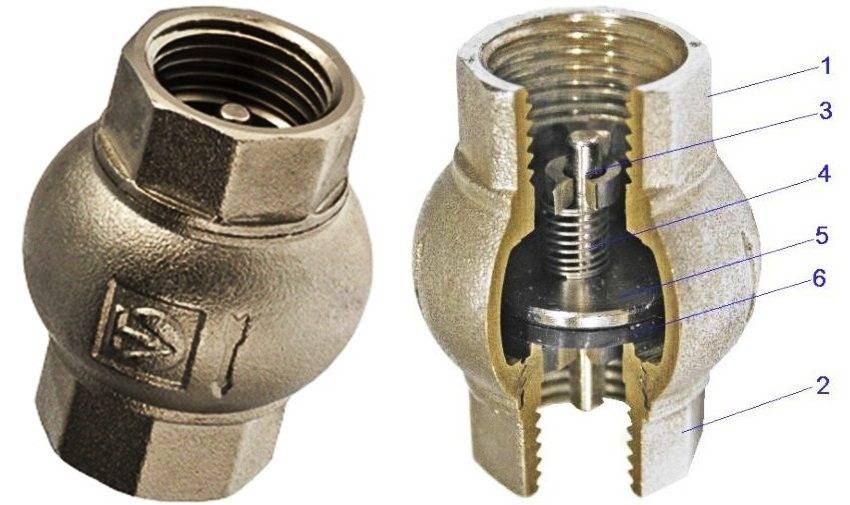

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

  • Когда три узла параллельного соединения и в одном из них отсутствует работа.
  • При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

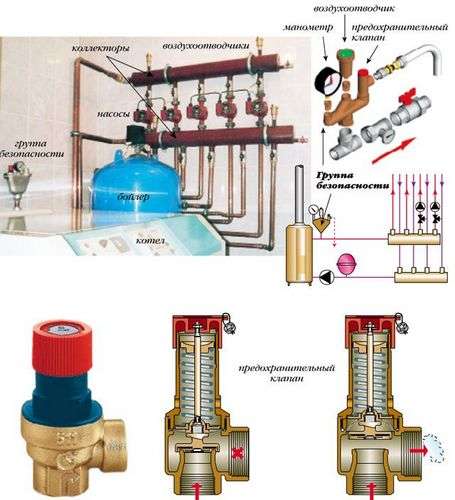

Предохранительный клапан для систем отопления — виды, назначение, установка

Назначение предохранительного клапана

Как уже говорилось выше, клапан предназначается для защиты систем отопления от чрезмерного роста давления. Наиболее подвержены подобным ситуациям системы с паровыми котлами, но возможно резкое повышение и в наиболее распространенном для обогрева домов водяном типе отопления, а также на сетях горячего водоснабжения. Чаще всего это происходит в следующих случаях:

  1. Резкое повышение температуры теплоносителя и вследствие этого образование пара (чаще всего при спуске воды из системы);
  2. Подпитка отопления излишним количеством воды (при отказе автоматических систем);

Принцип работы

Существует две разновидности защитных клапанов – пружинные и рычажно-грузовые. Рассмотрим каждый тип в отдельности.

Рычажно-грузовой защитный механизм представляет собой запорное устройство, золотник которого связан с рычагом, на который навешивается груз. Груз можно перемещать по длине рычага и таким образом регулировать усилие, с которым золотник прижимается к седлу. При давлении среды на нижнюю поверхность золотника большем, чем сила от давления рычага, происходит открытие клапана и вода из трубопровода, на который он был врезан, уходит через сбросной патрубок;

Пружинный предохранительный клапан отличается от рычажно-грузового тем, что давление на шток золотника осуществляется не с помощью рычага с грузом, а пружиной. Его регулировка осуществляется с помощью изменения степени сжатия пружины, принцип работы же ничем не отличается.

Наибольшее распространение для небольших систем отопления имеют пружинные устройства, это связано со следующими их достоинствами:

  1. Меньшие габариты;
  2. Невозможность изменить настройку без применения инструмента;
  3. Шток золотника необязательно должен находиться в вертикальном положении;
  4. Возможность комбинации с другими устройствами (для систем отопления небольшого дома производятся клапана совмещающие функции развоздушивающего устройства).

Где и как правильно монтируется предохранительный клапан

Для надежной и безопасной работы систем отопления важно соблюсти правила монтажа предохранительных устройств. Они описываются в нормативных документах и могут отличается в зависимости от мощности и рабочего давления

Но основные принципы неизменны, приведем их ниже:

  1. Предохранительный клапан обязательно монтируется на подающем трубопроводе сразу после котла (при определенной мощности врезаются два устройства для дублирования друг друга);
  2. В системах горячего водоснабжения клапан устанавливается на выходе горячей воды в верхней точке бойлера;
  3. Между защитными устройствами и магистральными трубами систем отопления не допускается установка никаких дополнительных запорных или регулирующих устройств, а также сужение трубопроводов на диаметр меньший, чем условный диаметр клапана (о подборе и регулировке ниже);
  4. Сбросные патрубки подсоединяются к линии трубопроводов достаточного диаметра и выводятся в безопасное место или канализационные сети. При этом не допускается установка на этих линиях запорной арматуры:

Условный диаметр и регулировка

Подбор условного диаметра предохранительного клапана осуществляется по методикам разработанным и утвержденным органами гостехнадзора, поэтому для его выбора желательно обратиться к специалистам. Если нет такой возможности можно воспользоваться программами для онлайн расчета, которые есть на сайтах специализированных компаний.

В крайнем случае (получится солидный запас) можно взять клапан с диаметром не меньше выходного патрубка котла.

Настраиваются клапана на давление на 15-25 % больше рабочего давления систем отопления. Проверку работы производится путем его принудительного открытия (желательно проводить ее постоянно), а проверку давления открытия и регулировку не реже одного раза в год (перед началом отопительного сезона).

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Воздухоотводчики для систем отопления – принцип работы

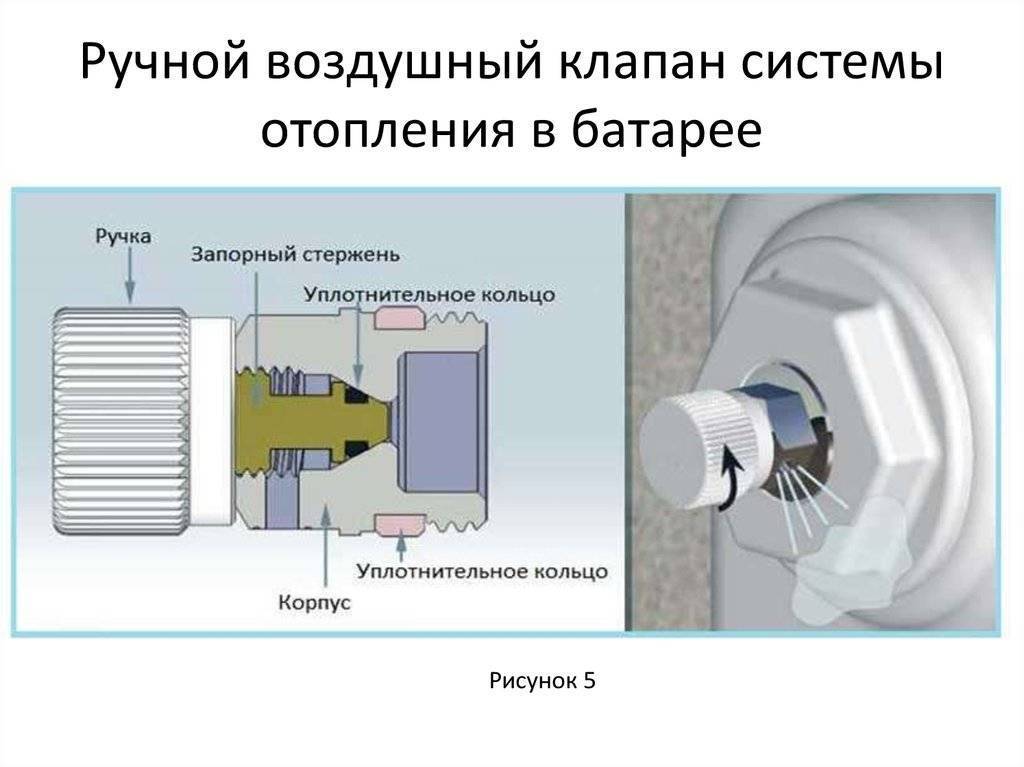

Чтобы спустить воздух из контура, можно воспользоваться обычным вентилем, слив некоторое количество жидкости. Если в коммунальных домах уменьшение объема воды в контуре не вызывает негативных последствий и она пополняется коммунальными службами, то в индивидуальных домах слитый тепловой носитель придется восполнять самостоятельно.

Для замкнутой системы доливание теплоносителя довольно большая проблема – придется подключать ручной или электронасос, а если в магистрали находится ядовитый этиленгликолевой антифриз, проведение работ с принятием необходимых мер безопасности отнимет массу времени.

Основное отличие специальных устройств воздухоотвода от обычных вентильных запоров – малый диаметр выпускного отверстия, его расположение под углом 90 градусов и возможность плавной регулировки сечения выпускного канала резьбовым винтом.

Как видно из рис. 2, винт имеет конусообразную форму и аналогичное посадочное гнездо, благодаря этому в закрытом состоянии он надежно и герметично перекрывает входное отверстие. Чтобы спустить воздух, головку винта поворачивают на один или два оборота, открывая выходное сливное отверстие малого диаметра, и завоздушенный тепловой носитель вместе с пузырьками начнет вытекать из крана в небольших количествах в то время, как стравливание воздушной пробки будет происходить в более интенсивном режиме.

Преимуществом использования воздухоотводчика является то, что при повороте винта в первую очередь с характерным шипящим звуком выходит наружу воздушный поток, а затем вытекает завоздушенный теплоноситель, небольшое количество которого можно не доливать в систему.

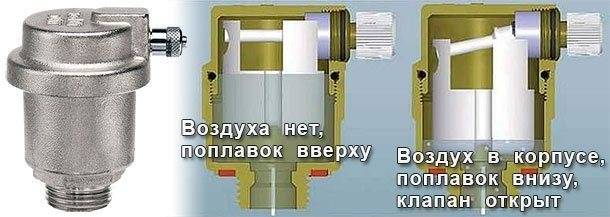

Рис.3 Принцип работы автоматического воздухоотводчика

Воздухоотводчики: основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе

  • Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
  • По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
  • Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
  • В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
  • При потере герметичности.
  • В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа
Места монтажа воздухоотделителей в системе

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать

  1. Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
  2. Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
  3. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
  4. Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.

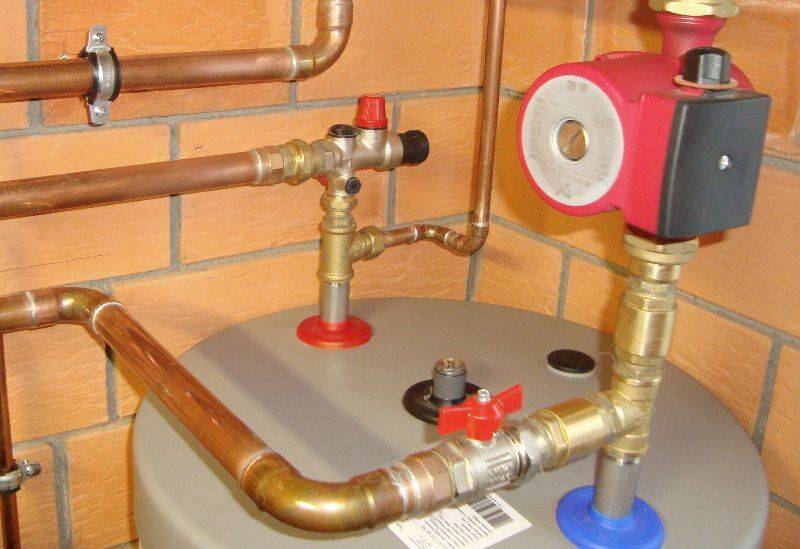

  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Но есть и другой механизм, основным материалом для изготовления которого также служит латунь. Это устройство предназначено для уменьшения давления в системе. Такой обратный клапан для отопления имеет в своей конструкции пружину из нержавеющей стали и шток, изготовленный из устойчивого к высокой температуре пластика (про »

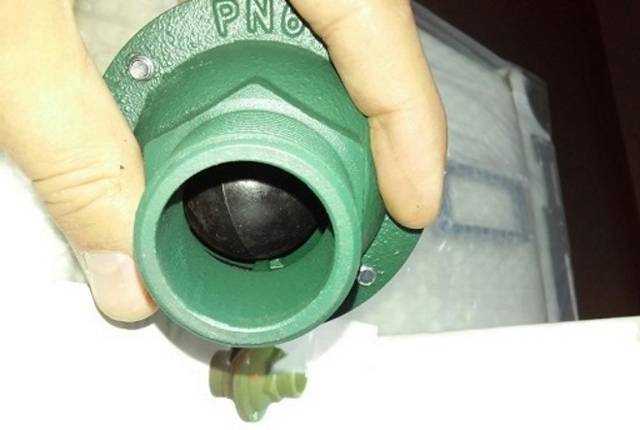

Как работает обратный клапан для отопления, виды, правила установки

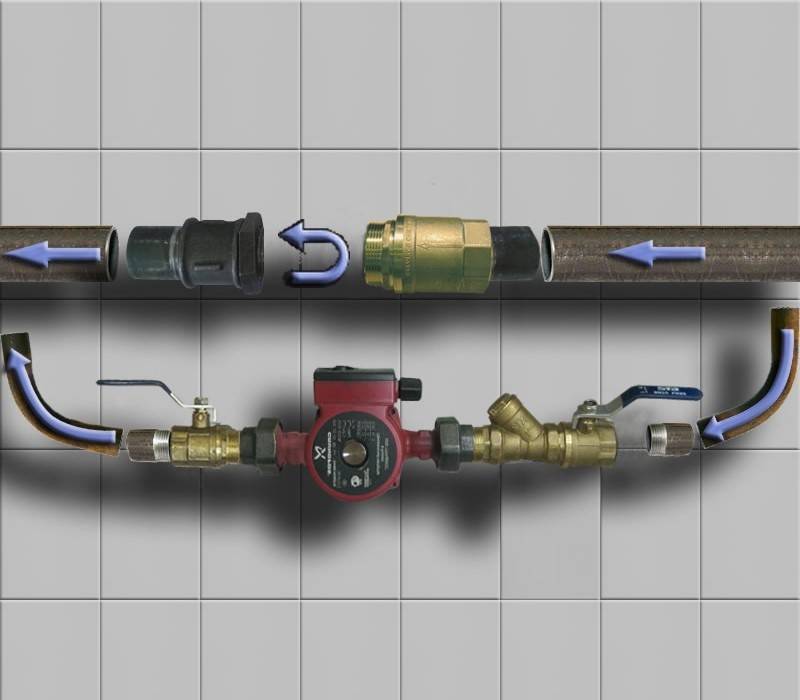

Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

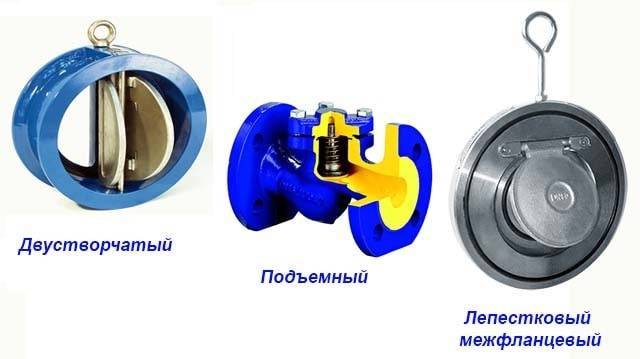

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

  • вода оказывает давление на заслонку;
  • заслонка поднимается, образуя отверстие и пропуская поток;
  • при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

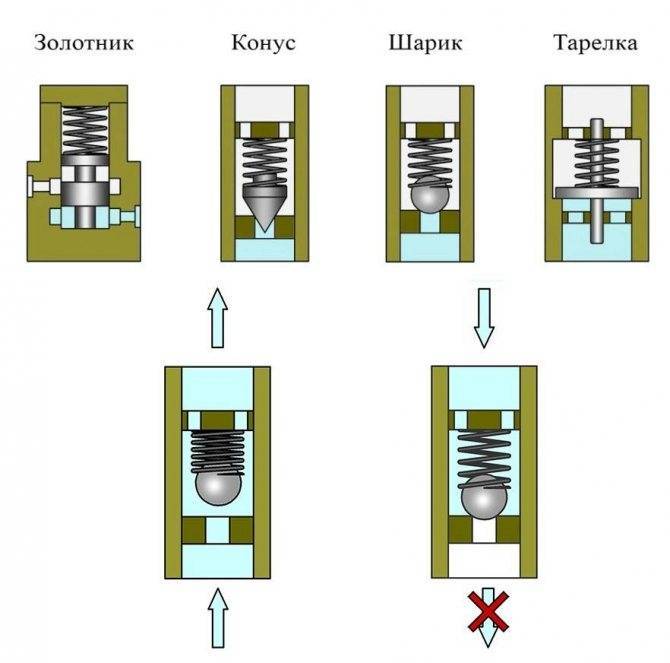

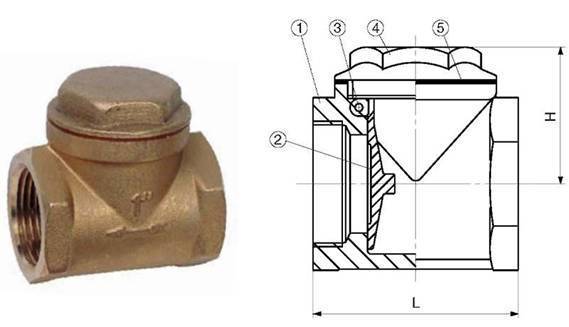

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения

Принцип действия

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым:

В квартире многоэтажного дома подача горячей и холодной воды проходит раздельно друг от друга. Каждый водный поток имеет свой стояк. Как правило, давление воды в них не совпадает. Когда человек открывает кран, начинается подача горячей и холодной воды. Из-за разницы в уровне давления в трубах происходит неравномерное распределение подачи воды в кран. Те потоки, которые поступают с большим давлением, идут первыми. Именно они приводят к повышению давления в магистрали. Потоки воды с меньшим давлением могут иметь обратный отток в трубу и стояк. Для многих знакома ситуация, когда из крана с холодной водой идет горячая. Чтобы исправить такой казус, используют обратный клапан для воды.
При установке накопительного обогревателя (бойлера) монтаж обратного клапана на вход холодной воды является обязательным. Особенностью эксплуатации бойлеров является то, что наполняются они только напором холодной воды. В процессе нагревания давление внутри емкости увеличивается, и горячая вода стремится к выходу в магистраль холодного водопровода. Монтаж обратного клапана исключает такую ситуацию.
В частных современных домах отопительная система состоит из нескольких контуров. В каждом из них различная температура теплоносителя. Например, в здании предусмотрен один контур для эксплуатации бойлера, а второй предназначен для отопительной системы, третий контур — для теплых полов. В каждом контуре есть свое сопротивление, поэтому их оборудуют различными по своим характеристикам насосами. Для того чтобы предотвратить ситуацию, когда насос провоцирует обратное движение теплоносителя с меньшим насосом в контуре, используется клапан обратный.
Насосы для водонапорных скважин должны быть в обязательном порядке оборудованы обратным клапаном

Принимая во внимание, что насос может быть расположен на глубине в десятки метров, в случае отключения агрегата вода обязательно устремится обратно из водопровода. Допустить такую ситуацию нельзя, шланг для насоса в этом случае не спасет.
Подключая отопительный прибор к основным магистралям, питающим дом, специалисты рекомендуют монтировать обратный клапан на магистрали отопления перед входом в систему

Это гарантирует правильное направление теплоносителя.

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

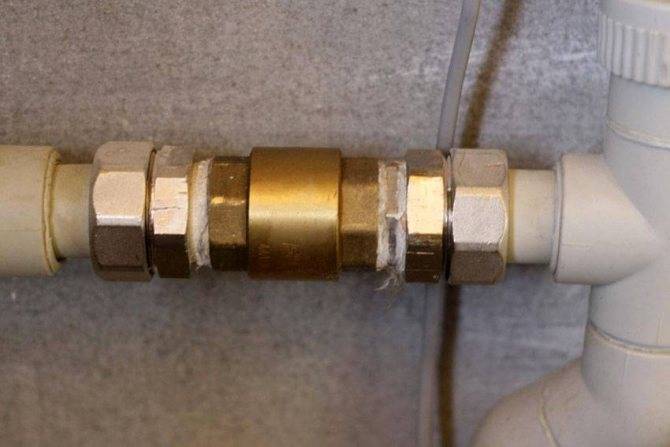

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

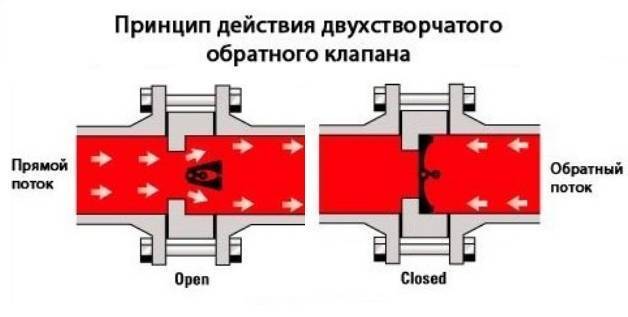

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика.

Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко.

Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия.

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Принцип действия

Принцип работы устройства, равно как и его структура, характеризуется простотой. Холодная вода, поступающая из водопровода, отодвигает тарелку на обратном клапане, благодаря чему накопительный бак наполняется водой. Когда процедура наполнения закончится, а давление в баку будет выше внешнего, клапан автоматически перекрывается. В будущем, когда вода понемногу будет убывать, этот же клапан будет обеспечивать постоянное ее количество.

На втором клапане имеется более сильная пружина, которая рассчитывалась на повышенное давление внутри бойлера. Чем выше поднимается температура воды, тем выше становится это давление.

Важный момент: уже после того, как внутреннее давление в устройстве превысит все допустимые нормы, сожмется пружина, открывая при этом сливное отверстие. Лишняя вода стекает в это отверстие, а давление в накопительном баке приходит в норму.

Как мы видим, обратный клапан для водонагревателя необходим для того, чтобы давление в бойлере всегда было в пределах нормы.

Обратите внимание! В большинстве случаев устройство водонагревателя уже укомплектовано предохранительным клапаном, и эксплуатация прибора без его предварительного монтажа категорически запрещается. Вместе с тем, в бойлерах не предусматривается, что снизу можно устанавливать кран для отключения обратного клапана, ведь это действительно может представлять угрозу для всей системы

О том как своими силами подключить бойлер к водопроводу вы можете узнать тут
