Обратный клапан для водонагревателя: подробное описание

Содержание

Разновидность клапанов для нагревателей воды

На практике многие пользователи часто путают два термина «предохранительный» и «обратный». Это вызвано тем, что в современных водонагревательных устройствах устанавливают один клапан для бойлера, который выполняет сразу две важные защитные функции.

Обратный клапан для водонагревателя: подробное описание

Тем не менее, эти термины не являются синонимами, поскольку имеют разные принципы срабатывания: предохранительный — по высокому давлению жидкости в рабочей емкости, а обратный — препятствует противотоку нагретой жидкости из емкости в водопровод.

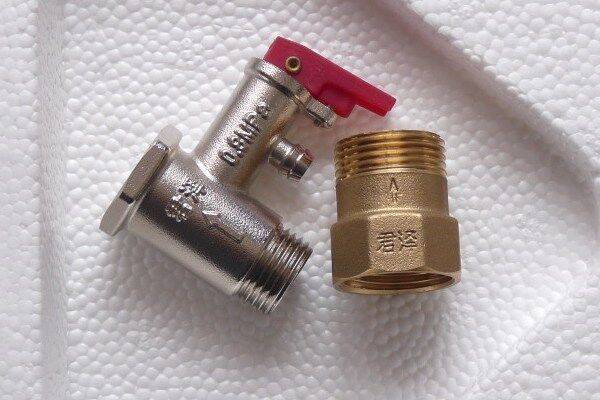

Обратный клапан

Это вид арматуры, пропускает воду в электроводонагревателе в одном направлении, примерно, как ниппель в мотошине. Он относится к приборам прямого срабатывания, для его функционирования источники электроэнергии либо другие внешние управляющие механизмы не требуются, открытие/закрытие конструкции совершается за счёт движения холодной воды.

Исходя из технологии выполнения закрывающего элемента – обратный клапан для бойлера классифицируются по двум видам:

  1. Золотникового типа, в них клапан на бойлере, исполнен в форме золотника и размещается только в горизонтальном варианте.
  2. Затворного типа, выполняются в форме диска и имеют вертикальную/горизонтальную установку.

Принцип действия такого клапана состоит в том, что в нормальном рабочем состоянии бойлера он всегда закрыт. Затвор закрывает проход под воздействием пружины.

В случае, когда давление на вводе в водонагреватель растет, то есть она давит на клапан с большим воздействием, чем пружина, он открывается и пропускает жидкость в накопительную емкость. Когда давление водопровода меньше чем в баке. Клапан захлопывается, не давая выходу нагретой воды в сеть ХВ.

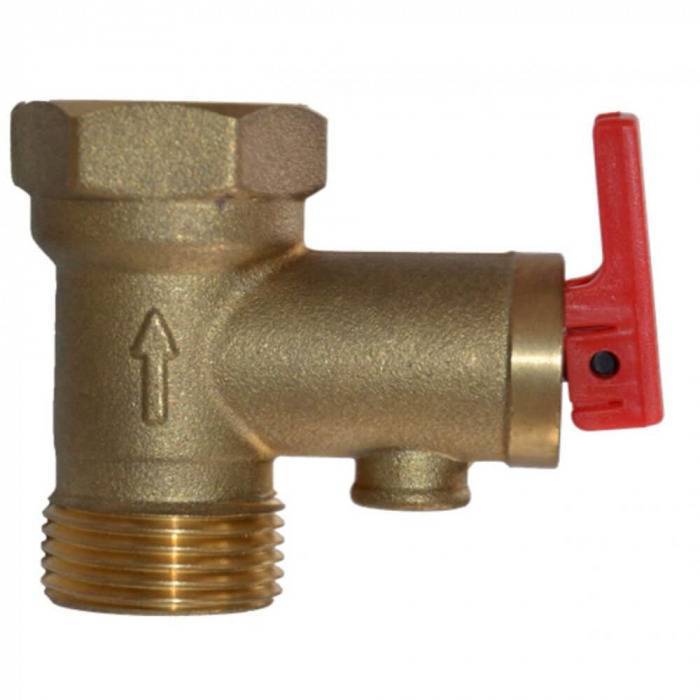

Предохранительный клапан для бойлера

Обратный клапан для водонагревателя: подробное описание

Основное предназначение предохранительного устройства — защита бойлера и подключенных к нему систем от разрыва, вызванного аварийным давлением среды.

Превышение давления возникает при высоком напоре в системе холодного водоснабжения либо при термическом расширении среды в электроводонагревателе.

Вода при Т 90 С расширяется в объеме примерно на 3 %, если ее не сбросить, то резко поднимается давление в замкнутом сосуде с последующим его разрывом.

Поэтому устанавливают защитный предохранительный клапан для бойлера с пружиной, рассчитанной на давление 6 кг, которая при более высоком давлении выполнит сброс воды из бака.

Варианты подключения станции

Обратный клапан для водонагревателя: подробное описание

Подключать насосную станцию к трубопроводу можно двумя способами:

  • Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
  • Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Куда и как ставить обратный клапан на водонагреватель

Обратный клапан может поставляться в комплекте с бойлером. Но это зависит от производителя. Компании с популярным именем считают правильным решением обеспечить потребителя необходимым монтажным комплектом, вплоть до арматуры.

Если титан поставляется без гидрозатвора или появилась необходимость его поменять, то следует купить устройство самостоятельно. Его стоимость небольшая и составляет от 250 до 400 рублей.

Резьбовая часть соединений вопросов не создаёт. Большинство гидроклапанов рассчитаны на шаг резьбы ½ дюйма. А вот величина давления может значительно различаться. Для того, чтобы узнать необходимый параметр стоит заглянуть в руководство по эксплуатации бойлера.

Если приобрести гидрозатвор с характеристиками для меньшего давления, он будет регулярно капать с различной интенсивностью. В том случае, если гидрозаслон наоборот имеет большее значение, то при перегреве бойлера он не сработает. Это может привести к поломке или нарушению герметичности корпуса.

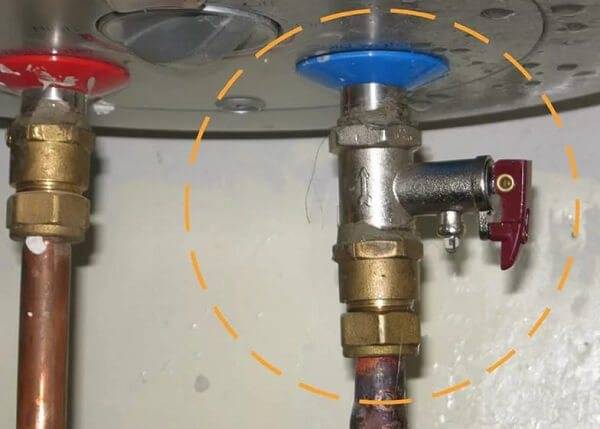

Место установки обратного клапана на бойлере

Это интересно: Может ли считаться установка электрического полотенцосушителя профилактикой появления грибка?

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

  1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
  2. Место установки.
  3. Степень загрязнения окружающей среды.
  4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

  1. Крепление к полипропиленовым трубам с помощью сварки.
  2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
  3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
  4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

  1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
  2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
  3. Поворотного типа. В нём затворка выполнена в виде откидной створки.
  4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

Какие виды есть

Клапан обратный межфланцевый V 275. Ду 15−100

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -250С;
  • максимально допустимое давление — 16 бар;
  • материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
  • максимально допустимая температура -70С;
  • максимально допустимое давление — 10 бар;
  • материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК, межфланцевый, стальной

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -110С;
  • максимально допустимое давление — 16 бар;
  • материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -350С;
  • максимально допустимое давление — 40 бар;
  • материал корпуса — сталь.

Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Популярные статьи  Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

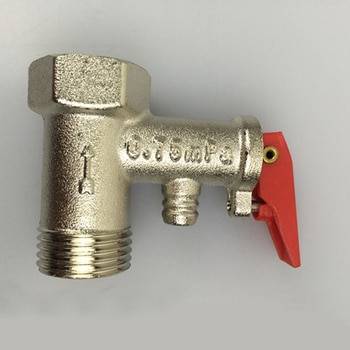

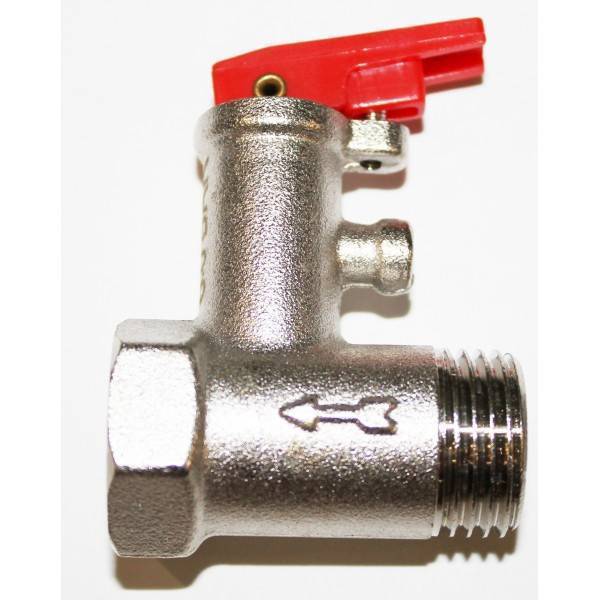

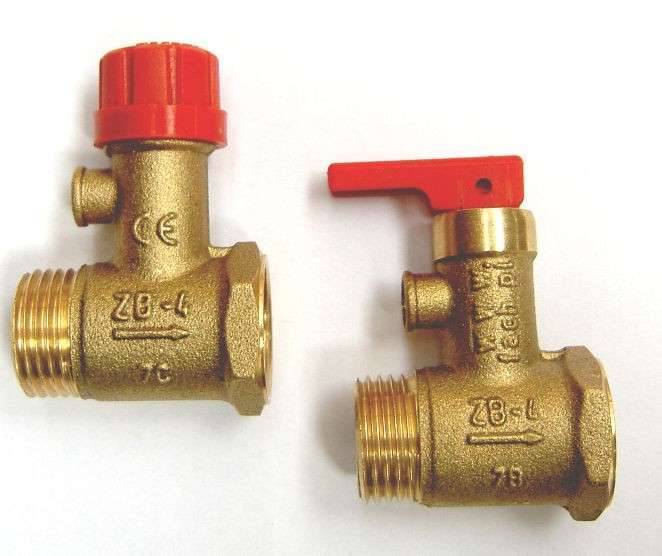

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

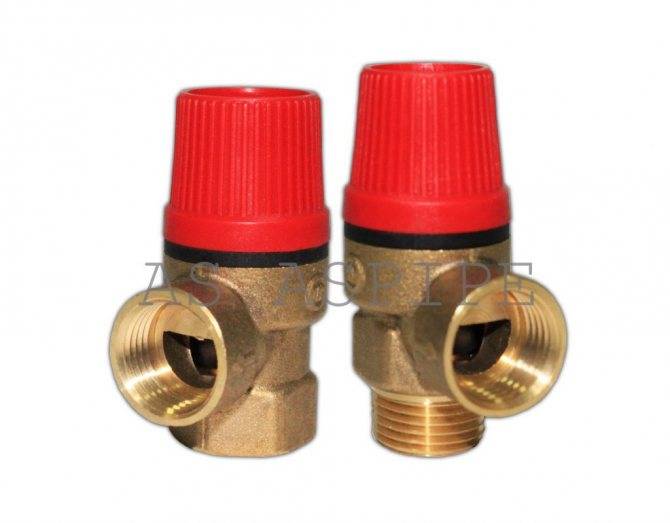

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

  • Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
  • При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
  • Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

  • Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
  • Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.

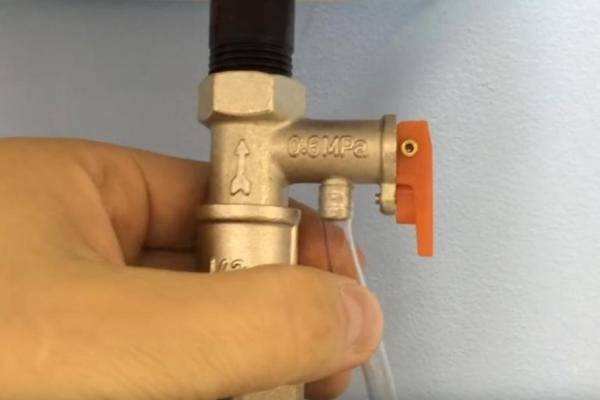

  • Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
  • Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

  Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Функции предохранительного клапана

Деталь устанавливается на накопительный водонагреватель. Это емкость с постоянным объемом воды. Когда оборудованием пользуются, вода уходит. Использованная часть горячей воды замещается поступившей из водопроводной системы холодной жидкостью.

Ситуация выходит из-под контроля, если вода не расходовалась и продолжает нагреваться.

Клапан сброса выполняет защитную функцию. По законам науки в горячем состоянии жидкость расширяется. Ее объем увеличивается на 3 %, появляется лишних два литра воды. Если не вмонтирован клапан, то ей некуда деться. Создается аварийный момент.

Деталь способствует корректной работе оборудования:

  • Вода в теплом состоянии не поступит назад из емкости бака в трубу водопровода.
  • Смягчаются гидроудары или входное давление.
  • Позволит слить остатки воды в случае ремонта.
  • Если в момент отключения подачи воды дома никого не было, не нужно будет заполнять бак новой водой. Она не уйдет в систему.

Конечно, есть терморегуляторы. Но рискованно весь контроль над работой бойлера доверить только им. Терморегуляторы регулируют процесс водо нагрева, чтобы жидкость не закипела. Но ничего вечного не бывает. В случае поломки могут возникнуть большие проблемы.

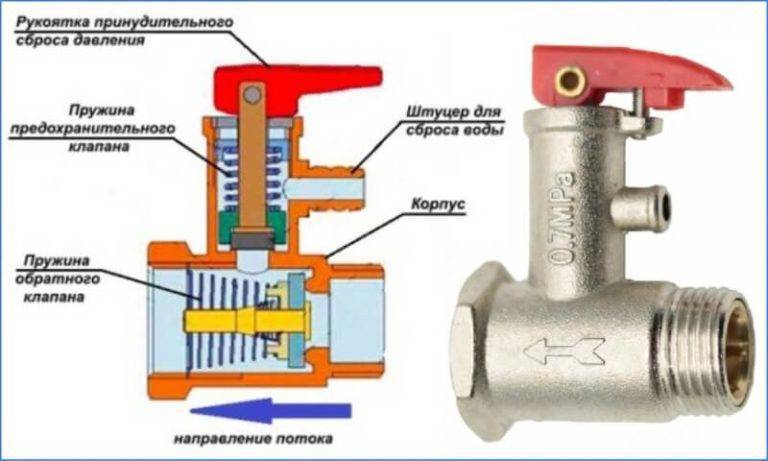

Как работает клапан

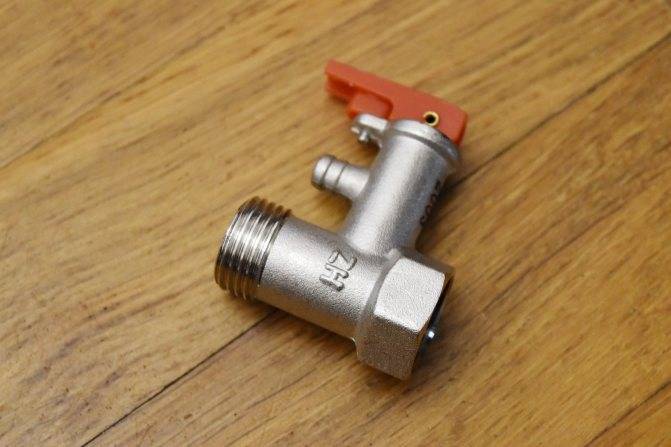

Визуально перед вами окажется 2 латунных цилиндра. Бок одного состыкован с боковой стороной другого. Движение воды в одном направлении (без возможности ей вернуться обратно) обеспечивает большой цилиндр.

Обратный клапан для водонагревателя: подробное описание

Внутри находится тарельчатый клапан, который поджат пружиной. Его называют – обратный клапан для водонагревателя. Подключение его к трубам и водонагревателю осуществляется резьбой, которая находится по обоим концам большого цилиндра.

Под углом 90 градусов по отношению к обратному клапану расположен подрывной клапан. Его размер меньше первого. Второе название – пружинный прямого действия. Имеет заглушку с внешней стороны. Вода сливается через маленький патрубок, который видно с боку. Клапан сбросной с противоположным ходом вмонтирован внутри этого патрубка.

Устройство не выводит воду наружу до тех пор, пока показатель давления находится в норме. Это контролируется нажимом пружины. Оно открывается, когда избыточное давление начнет воздействовать на пружину. Сила пружины будет меньше и клапан откроется. Лишняя вода выльется. Ручка на корпусе клапана используется для принудительного слива жидкости.

Популярные статьи  Мощность настольной лампы и другие ее характеристики: критерии выбора, варианты освещения

Советы мастеров

Стоимость обратных клапанов невысока, но они обеспечат безопасность в доме. Необходимо следить за срывным патрубком: если он сильно течет, технические характеристики клапана не соответствуют давлению в бойлере или пружина ослабла во время эксплуатации.

Иногда патрубок остается сухим даже при интенсивном использовании водонагревателя, это говорит о неисправности фитинга. В обоих случаях требуется его срочная замена. Перед отключением водонагревателя владельцам необходимо изучить регламент проведения подобных манипуляций.

Водонагреватели имеют особенности в последовательности отключения, вытянуть шнур их электрической сети недостаточно. Специалисты советуют сбросить горячую воду на 40% из бака водонагревателя, но для безопасности труб канализации горячую воду необходимо разбавлять холодной. Пластиковые трубы выдерживают температуру сточной воды не больше 40 градусов.

Поэтому при спуске воды необходимо открыть вентиль холодного водопровода на ближайшем санитарном оборудовании. После слива воды необходимо по паспорту оборудования произвести открывание и закрывание вентилей на обводном трубопроводе.

Когда водонагреватель будет пуст, следует провести замену фитингов и арматуры, мастера советуют сменить в это время и фильтр грубой очистки поступающей воды, это улучшит ее качество на выходе из водонагревателя.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

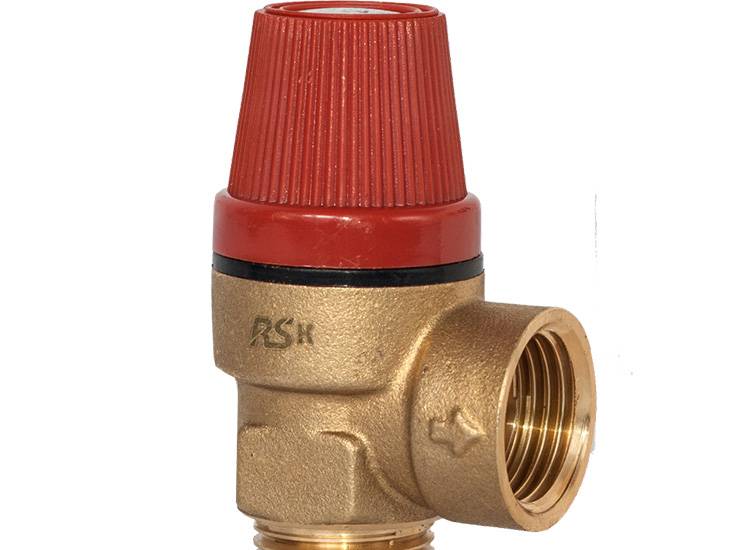

Узлы безопасности для больших водонагревателей

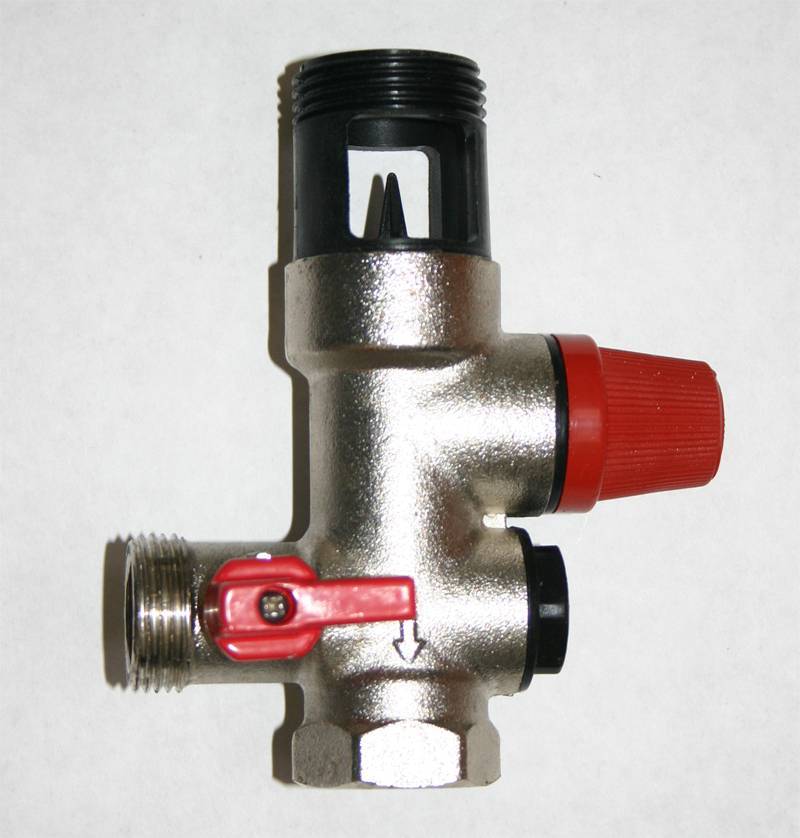

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

На что обратить внимание

Обязательно оцените материал лепестка, наличие и материал уплотнения, в применении к характеристикам своей схемы: давлению и максимальной температуре

Задайте себе вопрос, насколько вам важно, чтобы устройство было максимально герметичным. К примеру, если вы подыскиваете арматуру для системы отопления, протечки недопустимы, а материал уплотнения должен выдерживать температуру порядка 130 °С

Другое дело, если вам нужно погружным насосом подкачать воду из колодца в накопительную емкость на даче, но при этом не хочется вынимать насос из колодца. На шланг можно надеть аппарат пружинного типа с пластиковым лепестком. Если оно будет пропускать несколько десятков капель воды в минуту, это не страшно.
При наличии парового отопления вам придется выбирать арматуру без уплотнительных колец и манжет, поскольку сложно найти уплотнительный материал, способный выдержать воздействие температуры горячего водяного пара долгое время. Такой вариант уплотнения называется «металл по металлу». Седло и поверхность лепестка в таких устройствах достаточно плотно притираются друг к другу для обеспечения необходимой герметичности.

В любом случае, будет не лишним выслушать советы и рекомендации специалистов, внимательно изучить инструкцию по монтажу, описание и характеристики изделия. Это позволит не совершить ошибки при выборе достойной модели.

Для чего нужен предохранительный клапан на бойлер

Я не буду рисовать сложные схемы внутреннего строения клапана, так как ни Вам, и ни мне, как сантехнику, они не нужны, все равно чинить его Вы не будете, а опишу принцип его работы и почему он нужен для бойлера, и какие могут быть последствия если его не установить.

Предохранительный, сбросной, подрывной клапан, каждый его называет по-своему — это одно и то же — работает сразу в двух режимах, обратного клапана, и сбросного — в случае увеличения критического давления в водонагревателе он сбрасывает воду.

Чтобы Вам было проще понять, расскажу на примерах.

На бойлере не работает или не установлен клапан, и отключили подачу холодной воды (авария на трубопроводе, сантехник сбросил стояк и т.д.), а Вы открыли смеситель на горячей воде, попробовали — воды нет, закрыть забыли, доступ воздуха в водонагреватель пошел, и вода из бойлера начнет уходить в стояк холодной воды, и через время бак будет пустой, а тэн то будет греть, если не сработает автоматика, то это чревато выходом из строя. Конечно, нюансов и случаев много разных, но описываю случай с которым встречался лично. Такие случаи очень редки, но случаются. Это защитная функция обратного клапана, а теперь рассмотрим функцию сброса.

Популярные статьи  Калькулятор расчета удлинения стропил для формирования карнизного свеса

А вот случаи выхода из строя водонагревателей из-за поломки функции сброса воды в предохранительном клапане встречаются «сплошь и рядом». Если не установлен, или вышел из строя предохранительный клапан, то при нагреве воды давление в баке увеличивается, лишнему давлению если некуда уйти, то в лучшем случае бак даст течь. Было несколько случаев в многоэтажках, когда давление воды повышалось на 2-3 атмосферы на несколько часов, 5 водонагревателей дали течь, а у одного оторвало низ по шву сварки, я обслуживал этот дом, и во всех случаях пришел на вызов, и в каждом случае предохранительный клапан был неисправен.

Почему не работает предохранительный клапан на водонагревателе?

Тут очень простой ответ — из-за качества воды, через некоторое время эксплуатации под него может поднести окалину, может образоваться «налет» от воды, может «прикипеть» заглушка регулирующая давление, и т.д..

Клапан в бойлере постоянно капает

Если в системе высокое давление, то клапан в бойлере может постоянно капать, иногда может и даже вода идти маленьким ручейком, и бороться с этим можно только установив редуктор давления. Если после установки клапана он не капал, а через время с него потекло, то с начала узнайте, не увеличилось ли давление воды в системе, если давление осталось прежним, то попробуйте установить новый.

Заканчивая статью, хочу сказать, предохранительный клапан на бойлер нужен, ставьте обязательно!!!

И небольшой совет: если из клапана все время сбрасывалась вода, а через какое-то время перестала, следует обратить на это внимание, возможно он вышел из строя, и пора его заменить. Удачи Вам!!!

Удачи Вам!!!

Установка предохранительного клапана на водонагреватель

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

  • Невозвратно-запорный.
  • Приемный.
  • Стальной.
  • Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Обратный клапан для водонагревателя: подробное описание

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

  • Полноподъемный.
  • Среднеподъемный.
  • Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

  • Поломки;
  • Разрыва труб;
  • Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Проверка работоспособности клапана

Первый способ: определить можно визуально. Достаточно включить водонагреватель. Работающее изделие – начинает капать вода. Для удобства монтируется на дренажном выходе шланг с прозрачной поверхностью. Конец его выводится в канализацию или рядом стоящую посуду.

Второй способ: используется рычаг. С его помощью осуществляется принудительное сливание воды. Этот способ пригодится, если забилось отверстие входа разными частицами мусора, ржавчиной. Слив небольшого количества воды вручную в равные промежутки времени позволит убедиться, что клапан работоспособный.

Как правильно выбрать изделие

Покупку предохранительного клапана совершают с учетом некоторых параметров:

  • на какую температуру срабатывает изделие;
  • размер резьбы;
  • заданное для клапана давление. Если на корпусе не указан параметр, то необходимо узнать у продавца. Купленное изделие с величиной давления в большую сторону, приведет к взрывоопасной ситуации;
  • наличие на изделии ручки принудительного слива.

Из большого количества конструкций специалисты советуют выбирать изделие с пружиной. Его отличает надежность. Такой механизм способен выдерживать давление жидкости.

Рекомендуется остановить выбор на изделии низкого или полного подъема, если говорить о его пропускной способности. Открытый тип предохранительного клапана выбирается в том случае, если лишняя вода выливается в атмосферу. Если в специальный шланг, то предпочтение отдается закрытому типу клапана.

Установка изделия

Современные модели бойлеров в продажу поступают с монтированным в них предохранительным клапаном.

Если изделие отсутствует, то рекомендуется его поставить на место:

  • Водонагреватель отключается от сети.
  • Сливается из него жидкость. Ее не должно быть в бойлере.
  • На трубопроводе с холодной водой устанавливается клапан. Для работы необходимо приготовить ключ, ленту ФУМ.
  • Проверяется правильность установки: поток воды должен совпадать со стрелкой на стенке конструкции.

Рекомендации по эксплуатации

Нельзя монтировать запорные механизмы в промежутке между предохранительным клапаном и входом в накопительный водонагреватель.

Фиксация клапана проводится на расстоянии, не превышающем 2 метра от входа в бойлер.

Профессиональные рекомендации по установке

Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.

К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.

Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:

  • сначала на входной патрубок устанавливается тройник;
  • в тройник снизу устанавливается предохранительное устройство;
  • к нему подключается гибкая подводка воды;
  • в тройник сбоку устанавливается шаровой кран;
  • на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.

Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.

На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
