Стеллажи — это сборные металлоконструкции, рассчитанные на многоярусное размещение грузов и образующие несущий каркас складской инфраструктуры. В профессиональной среде под этим словом понимают не отдельную полку, а целостную стеллажную систему, состоящую из рам, балок, связей и настилов, объединённых в секции и пролёты. От того, насколько корректно выполнен расчёт нагрузок, подобраны профиль и схема анкеровки, зависят пропускная способность объекта, скорость комплектации заказов и безопасность персонала. Ниже разобраны ключевые аспекты, которые учитывают проектировщики, логисты и специалисты по эксплуатации.
Анатомия стеллажной конструкции
Любая стеллажная система строится по модульному принципу: элементы унифицированы, а итоговая конфигурация собирается как конструктор под конкретный объект. Основные составляющие выглядят так:
- рама — вертикальная несущая часть, сваренная из стоек, горизонтальных и диагональных связей, чаще всего в П-образном исполнении;
- стойка — перфорированный профиль с определённым шагом отверстий, который задаёт дискретность регулировки ярусов;
- балка, или лонжерон, — горизонтальный элемент, воспринимающий распределённую нагрузку от паллет и настила;
- траверса — усиленная перекладина для тяжёлых и длинномерных грузов;
- опорная плита, или база, — пята рамы, передающая усилие на пол и служащая площадкой для анкеровки;
- настил — сплошной, решётчатый или сетчатый элемент под мелкоштучную номенклатуру;
- крепёж — болтовые соединения, страховочные штифты и защёлки, препятствующие саморасцеплению балок.
Дополняют картину аксессуары: ограничители, разделители, консоли, выкатные ящики, лотки и полкодержатели. Именно они превращают типовую металлоконструкцию в узкоспециализированное решение под конкретную товарную группу.
Классификация по конструкции и назначению
По способу сборки различают разборные и неразборные модели. Первые допускают перепланировку и переезд, вторые отличаются повышенной жёсткостью и применяются там, где конфигурация меняться не будет. По типу доступа и характеру груза выделяют несколько основных семейств:
- фронтальные паллетные стеллажи — классика адресного хранения с доступом к каждой паллете;
- набивные — глубокое хранение по принципу «первым пришёл — последним ушёл»;
- гравитационные — роликовые дорожки с наклоном, где груз движется под собственным весом;

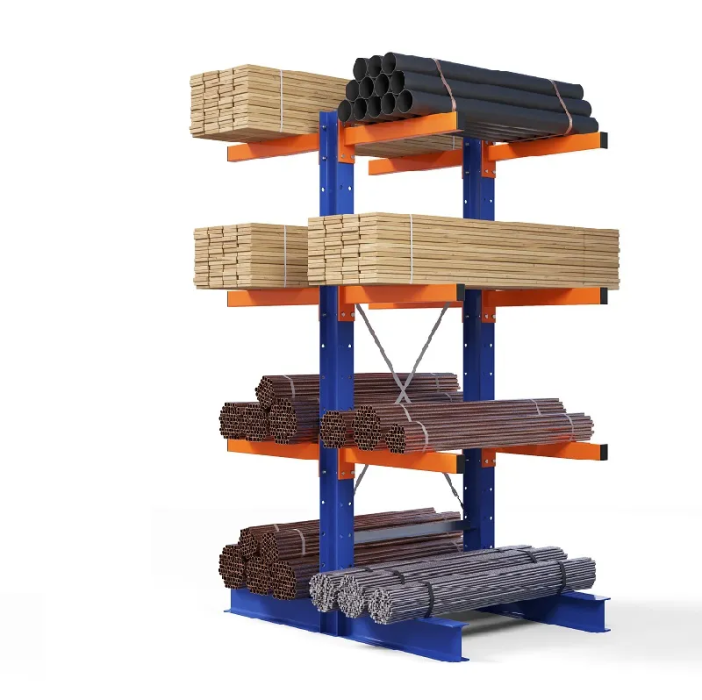

- консольные — для труб, профиля, пиломатериалов и прочего длинномера;
- мобильные — рамы на рельсах, позволяющие убрать проходы и уплотнить зону хранения;
- мезонинные — двух- и трёхъярусные платформы с лестницами и ограждениями.
В торговых залах и на участках комплектации востребованы полочные модели с небольшой грузонесущей способностью, зато с удобным доступом к мелким позициям. Для производственных цехов, где важна не только тара, но и рабочее место, верстаки металлические становятся логичным дополнением стеллажного парка, поскольку позволяют совместить хранение инструмента и слесарную обработку на одной площадке.
Материалы и защитные покрытия
Основной материал — холоднокатаная или горячекатаная сталь. Профиль формуют методом холодного проката, что обеспечивает высокую жёсткость при умеренной металлоёмкости. Стойки нередко делают Z- или сигма-образными, а балки — коробчатого или С-образного сечения с отбортовкой, усиливающей пояс.
Антикоррозийная защита подбирается под условия среды. Наиболее распространена порошковая окраска полимерными составами, дающая ровное декоративное покрытие. Для влажных, холодильных и агрессивных помещений применяют горячее цинкование, гальваническое цинкование либо комбинированные системы. Качественная обработка кромок и отсутствие заусенцев снижают риск травм и продлевают срок службы конструкции.
Расчёт нагрузок и геометрии
Проектирование начинается с инвентаризации грузопотока. Специалист собирает данные о массе, габаритах и типе тары, после чего определяет параметры будущей системы. В расчётный лист обычно попадают:
- грузонесущая способность яруса, секции и всей рамы;
- сосредоточенная и распределённая нагрузка на балку;
- допустимый прогиб и остаточная деформация;
- высота яруса, глубина и ширина пролёта;
- шаг перфорации и кратность регулировки по высоте;
- тип тары: европаллета, финпаллета, контейнер, лоток, сетчатая тара.
Инженер обязан учитывать эксцентриситет, динамические воздействия от техники и неравномерность укладки. Запас прочности закладывается с учётом коэффициентов, регламентированных нормативной документацией, а итоговые характеристики фиксируются в паспорте изделия и на грузовых табличках.
Монтаж, анкеровка и безопасность
На распределительных центрах и в производственных корпусах стеллажи для склада задают топологию всего логистического контура, поэтому их установка начинается с разметки и проверки ровности пола. Отклонения по горизонтали компенсируют рихтовкой, а рамы фиксируют анкерными болтами к бетонному основанию.
К обязательным элементам безопасности относят защитные отбойники у проездов, ограждения лестниц и переходных мостиков, сетчатые экраны, ограничители высоты и знаки допустимой нагрузки. Отдельно проверяется совместимость с техникой: штабелёры, ричтраки и погрузчики должны иметь достаточную высоту подъёма, а ширина рабочего коридора рассчитывается по радиусу поворота машины.
Эксплуатация, аудит и обслуживание
Стеллажное оборудование относится к ответственным конструкциям, поэтому нуждается в регулярном контроле. Практика предполагает визуальный осмотр не реже одного раза в квартал и полное техническое освидетельствование с оформлением акта. В ходе проверки оценивают деформации стоек и балок, состояние сварных швов, наличие коррозии, целостность крепежа и плотность затяжки болтовых соединений.
Повреждённые элементы выводят из эксплуатации и заменяют, а не выправляют кувалдой. В небольших кладовых, магазинах и мастерских сборные стеллажи для хранения монтируют силами двух-трёх человек без спецтехники, что делает такие модели удобными для быстрого ввода в эксплуатацию и последующей перестановки.
Критерии подбора под задачу
Выбор редко сводится к одной характеристике. Грамотный подбор учитывает комплекс факторов:
- номенклатуру и оборачиваемость товара, сезонность пиков;
- способ отбора: ручной, с помощью гидравлической тележки или техники;
- высоту потолков и полезный объём помещения;
- несущую способность перекрытия и тип напольного покрытия;
- перспективы расширения и возможность наращивания ярусов;
- бюджет на закупку, монтаж и дальнейшее обслуживание.
Важно помнить о зонировании: зона приёмки, буферная область, зона основного хранения и участок отгрузки могут требовать разных типов конструкций. Кросс-докинг и комплектация заказов диктуют свои условия по ширине проходов и доступности ячеек.
Экономика и жизненный цикл
Стоимость владения складывается не только из цены металла. В неё входят проектирование, доставка, монтаж, анкеровка, периодические осмотры и ремонт. Дешёвая конструкция с заниженным запасом прочности оборачивается быстрым износом, простоями и рисками для персонала, тогда как корректно рассчитанная система служит десятилетиями и легко адаптируется под новые задачи.
Разумный подход — проектировать с резервом по высоте и нагрузке, применять унифицированные серии и заранее предусматривать возможность интеграции с системами адресного хранения и складского учёта. Тогда стеллажный парк становится не затратным активом, а управляемым инструментом логистики, который масштабируется вместе с бизнесом.
