Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Содержание

Принцип действия и цели заземления

Большая часть загородного сектора получает электропитание от сети переменного тока 220 вольт. Электрическая цепь существует за счет двух проводников — фазового и нулевого. Электроприборы оснащены защитными устройствами и изоляцией, помогающими избежать попадания напряжения на металлические части их корпусов. Однако вероятность появления там напряжения все же исключить нельзя, поскольку изоляционный слой иногда пробивается током, а элементы приборов выходят из строя.

Попав на корпус, электричество представляет угрозу жизни и здоровью человека, который прикоснется к поверхности прибора. Особенно опасно, если рядом с источником тока расположены предметы, выполняющие роль естественных заземлителей (металлические трубы, элементы конструкции здания и т.п.). При касании заземлителей происходит размыкание цепи, и ток направляется в сторону наименьшего потенциала, то есть в человека.

Для понимания принципа заземления и его важности вполне достаточно знаний в пределах школьного курса физики. Одно из физических свойств тока состоит в том, что он всегда находит проводник с наименьшим сопротивлением

Таким образом, для обеспечения безопасности человека нужно создать магистраль, в которой сопротивление будет значительно меньшим, чем в человеческом теле.

Сопротивление тела человека в среднем составляет 1000 Ом (хотя данная величина существенно отличается в зависимости от обстоятельств). Имеются сложные расчеты необходимой для заземления величины сопротивления, согласно которым оптимальной величиной являются 30 Ом (для бытовой электротехники). Если же речь идет о молниезащите частного дома, предпочтительная величина — 10 Ом.

Задачи заземления:

  1. Гарантированный отвод в землю напряжения с токопроводящих предметов.
  2. Выравнивание потенциалов всех объектов, находящихся в дачном доме.
  3. Создание условий для правильной работы всех систем электробезопасности, в том числе автоматов, устройств защитного отключения и плавких предохранителей.
  4. Избежание ситуаций, когда на корпусах электробытовой техники скапливаются статические заряды.
  5. Сохранение в исправном состоянии электроаппаратуры. К примеру, функционирование импульсных блоков питания на компьютерной технике нередко сопряжено с наведением напряжения на системные блоки. В результате разряда происходит поломка электронных компонентов и потеря информации.

Крупная бытовая техника обязательно должна быть защищена заземлительной системой:

  1. Бойлер изготавливается из нержавейки, которая отрицательно реагирует на блуждающие токи, отводимые заземлением. При появлении блуждающего тока человек подвергается серьезной опасности: удар возможен во время приема душа или обычного касания бойлера.
  2. Стиральная машина. Аппарат отличается высокой электрической емкостью, возникающей из-за повышенной влажности в помещении.
  3. Компьютер. Блок питания устроен так, что рабочая утечка в этом элементе бывает даже выше, чем у стиралки.
  4. Электроплита. Этот вид бытовой техники отличается высокой мощностью, следствием чего является повышенный риск пробоя.

Это интересно: Установка счетчиков электроэнергии — особенности монтажа

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

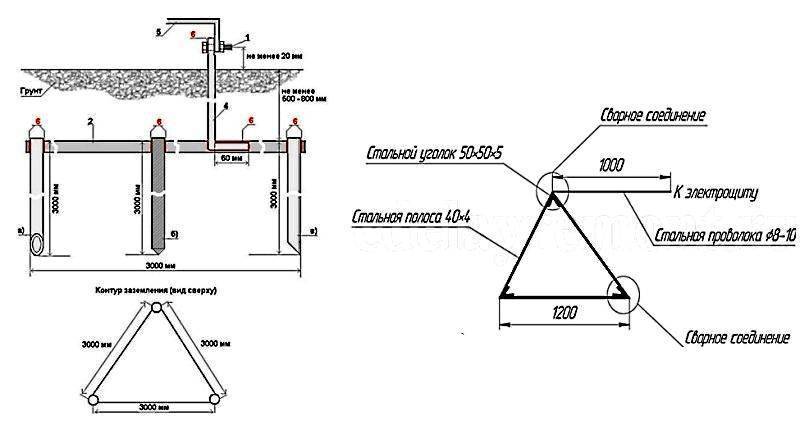

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

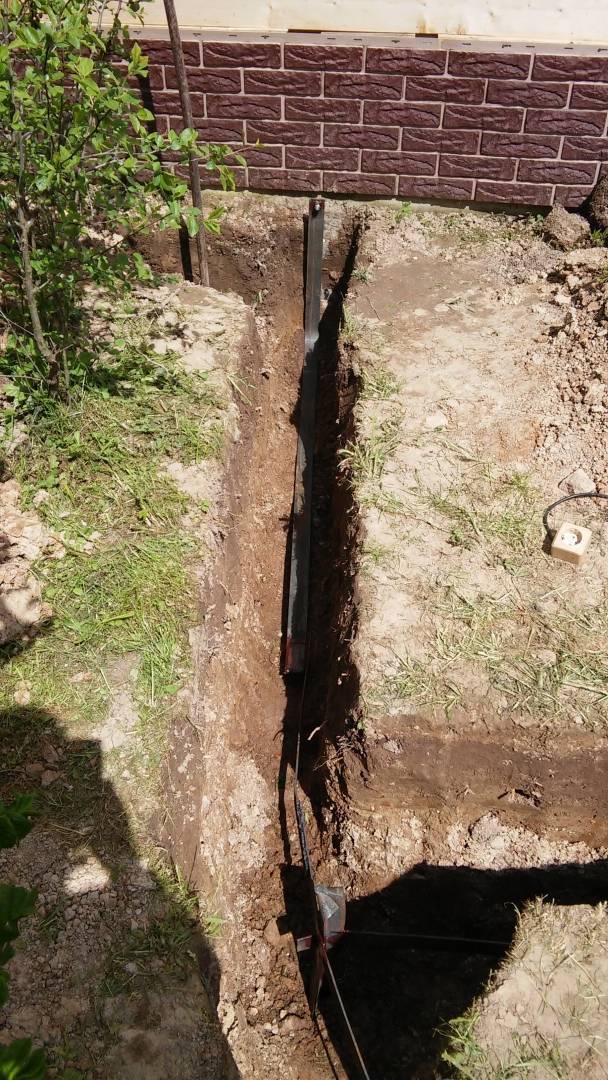

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

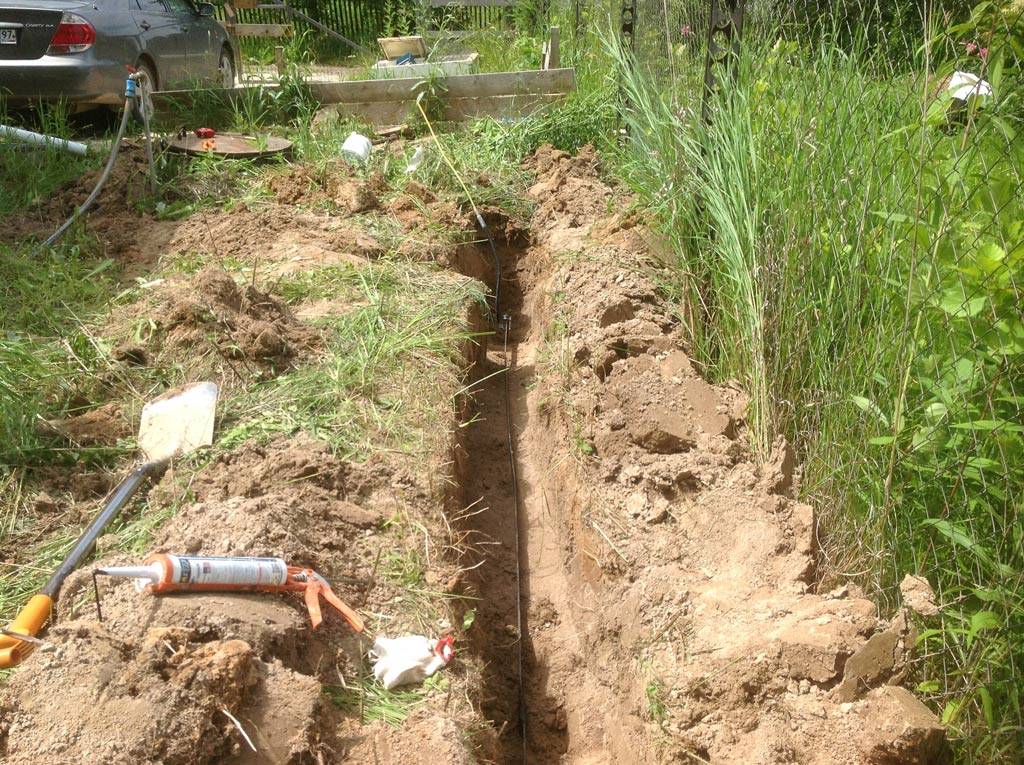

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

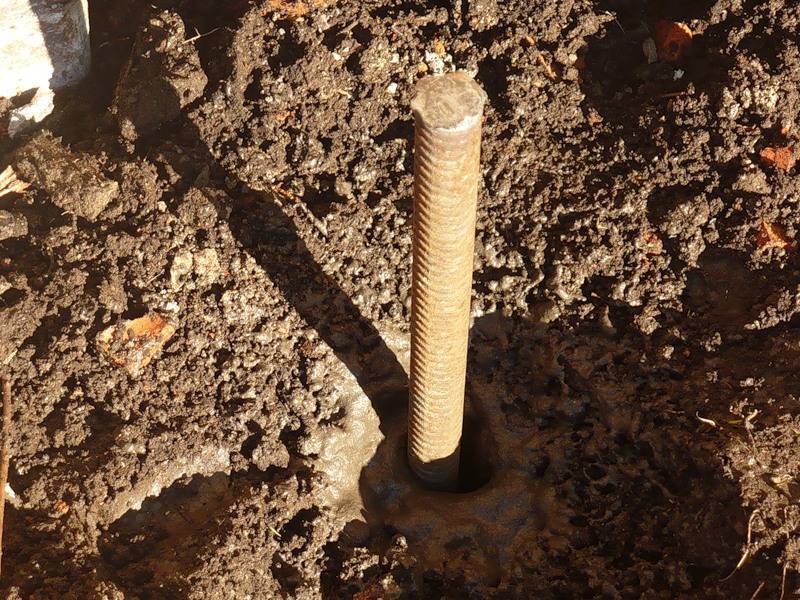

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

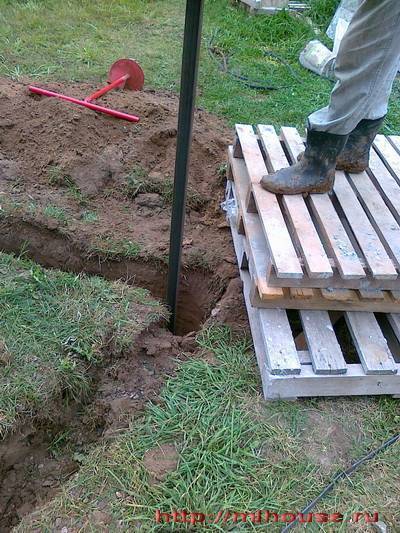

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

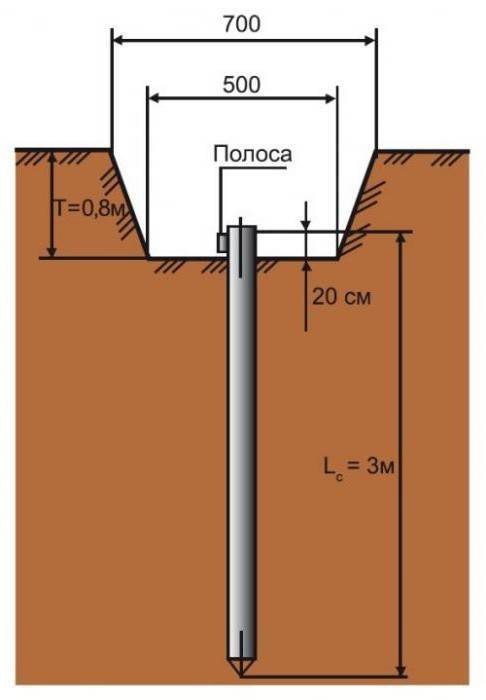

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

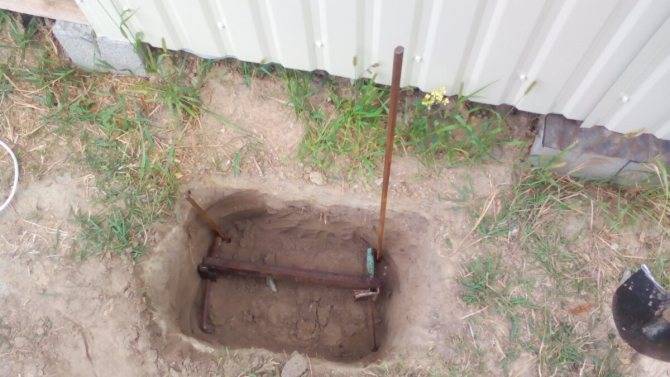

Сварные работы

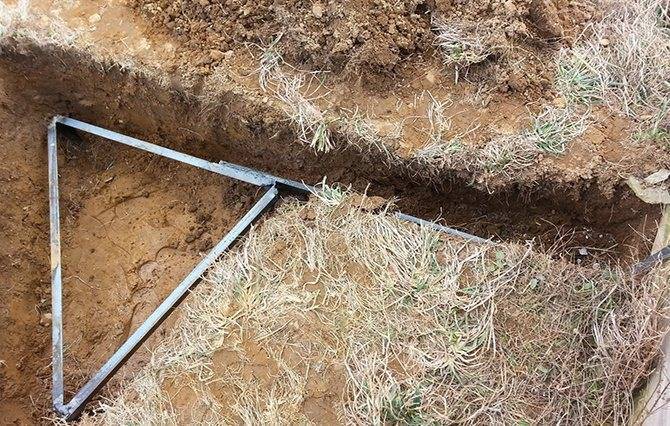

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Принцип работы

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Многие при строительстве собственного загородного дома недооценивают важность таких защитных мер, как установку заземляющего оборудования. Для того чтобы сделать оценку необходимости такой защитной системы, следует понять принцип ее работы. В первую очередь нужно понять, что протекание переменного тока по электрической системе является стабильным процессом. Его движение можно сравнить с течением воды в водоеме

Ток имеет такое же свойство – течь к месту с наименьшим уровнем сопротивления. Даже несмотря на то, что прокладывание абсолютно новых электрических кабелей исключает их поврежденное состояние, всегда будет находиться уязвимое место. В этом месте сопротивление будет самым слабым. Так при подключении к электрической сети стандартных бытовых приборов или техники (телевизионная антенна, водонагреватель, холодильник), может образоваться цепь с уязвимым местом. В электроприборе также может быть место со слабой изоляцией, которое возникло из-за механического повреждения или брака на производстве.

С таким подключенным оборудованием к розетке ток будет искать самое слабое место в системе, где сопротивление стремится к нулю. В том случае, если в доме не оборудован защитный контур заземления, будет возникать небольшое искрение и прибор может ударить током при прикосновении к нему. С установленными автоматами, которые обесточивают электрическую сеть помещения, замыкания можно избежать. Также данный процесс может быть достаточно медленным, при котором контакты в месте с низким сопротивлением будут постепенно тлеть, а автомат на это не среагирует, так как в системе будет относительно стабильное напряжение. Через определенное время со стабильной подачей электричества в сеть в этом месте можно будет обнаружить искрение, словно проводка стреляется молнией.

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Для человека это может представлять серьезную опасность, особенно если у него будут мокрые ноги или в помещении будет высокая влажность воздуха (ванная комната, кухня). Заземление позволяет перенаправить блуждающий ток от подключенных электрических приборов или поврежденной гарнитуры в землю по проводникам. Земля является место с наименьшим сопротивлением и легко поглощает избыточный заряд. Также уровень сопротивления может отличаться от типа грунта. Хуже всего заземление работает при контакте с сухой зернистой почвой, например, песок.

Нормы ПУЭ или как правильно сделать заземление в частном доме

Правила устройства электроустановок четко регламентируют устройство заземления в частных домах, однако, в некоторых случаях разрешается использовать вместо контура обычные трубы, проходящие под землей или вкопанные в нее на глубину от 1.5 м. При этом потребляемая мощность электроприбора не должна превышать 1 кВт.

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома
Готовый контур заземления для громоотвода

Важно! Запрещается использование в качестве заземления газопровода, канализации, отопления и труб, проводящих горючие вещества. Однако, лучше не рисковать, используя естественные заземлители и устроить все как положено

Требования к контуру заземления в частном доме не слишком большие. Основная задача – это правильное расположение штырей-электродов и качественное соединение между ними. Именно поэтому при выполнении подобной работы пригодятся навыки сварщика. А как правильно сделать заземление мы сейчас разберем поэтапно

Однако, лучше не рисковать, используя естественные заземлители и устроить все как положено. Требования к контуру заземления в частном доме не слишком большие. Основная задача – это правильное расположение штырей-электродов и качественное соединение между ними. Именно поэтому при выполнении подобной работы пригодятся навыки сварщика. А как правильно сделать заземление мы сейчас разберем поэтапно.

Почему бьёт током

Чтобы разобраться для чего нужно заземление, для начала разберёмся в каких случаях и почему нас бьет током. Главное, что нужно для протекания электрического тока – это разность потенциалов. Это значит, что если вы стоите на полу и возьметесь за оголенный провод или другую токоведущую часть руками – то ток через ваше тело и пол стечёт в землю. Переменный ток силой всего в 50 мА уже является опасным для человека. А если вы обеими руками возьметесь за токоведущую часть и повисните на ней не касаясь земли, то скорее всего ничего не произойдёт, проверять это, конечно не стоит.

Наибольшее сопротивление заземляющих устройств опор ВЛ.

Поэтому птиц не бьет током на проводах. Но вернёмся к разговору о заземлении. Как мы уже сказали, корпуса электроприборов заземляют. Для чего это нужно? Проводка и другие узлы оборудования, такие как электродвигатели, ТЭНы и прочее в нормальном состоянии не имеют контактов фазы с корпусом прибора, металлорукавом или бронёй кабеля. Но в случае неполадок фаза может оказаться на корпусе. Это может произойти при повреждении изоляции обмоток двигателей и трансформаторов, пробоя диэлектрического слоя ТЭНов, повреждения изоляции соединительных проводов внутри прибора и кабельных линий.

Глубина заземления.

В результате на корпусе окажется опасный потенциал, простым языком: корпус окажется “под фазой”. Когда вы коснетесь его стоя босиком на плитке, бетонном и даже деревянном полу – вас ударит током. В худшем случае, это может привести к смерти. Чаще всего такая ситуация возникает в результате частичного выхода из строя ТЭНов стиральных машин, водонагревательных баков, проточных нагревателей. А особенно ярко такое ощущается при одновременном касании стиральной машины и водопроводных и отопительных труб, или в случае с водонагревательным баком, когда вы принимаете душ или ванную вас, бьёт током. Последняя проблема решается организацией системы уравнивания потенциалов (заземлением ванны и других металлических частей водопровода).

Если корпус поврежденного прибора заземлён – опасное напряжение стечет на землю и (или) сработает защитный прибор – устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (дифавтомат).

Если корпус занулён – сработает обычный автомат, так как это будет коротким замыканием на корпус (ноль в данном случае). Дифавтоматы и УЗО определяют утечку тока путём сравнения токов фазного и нулевого провода – если ток в фазе больше чем в нуле, значит ток втекает в землю, через заземляющий провод или через тело человека. Такие приборы срабатывают при дифференциальном токе (разнице токов) обычно в 10 мА и более.

Будет интересно Что такое термопара: об устройстве простыми словами

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

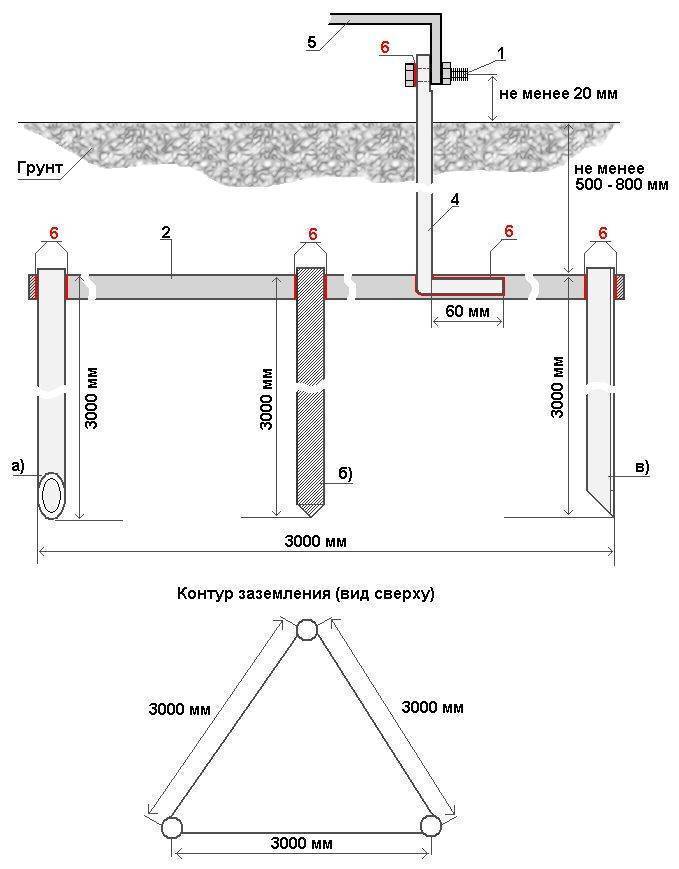

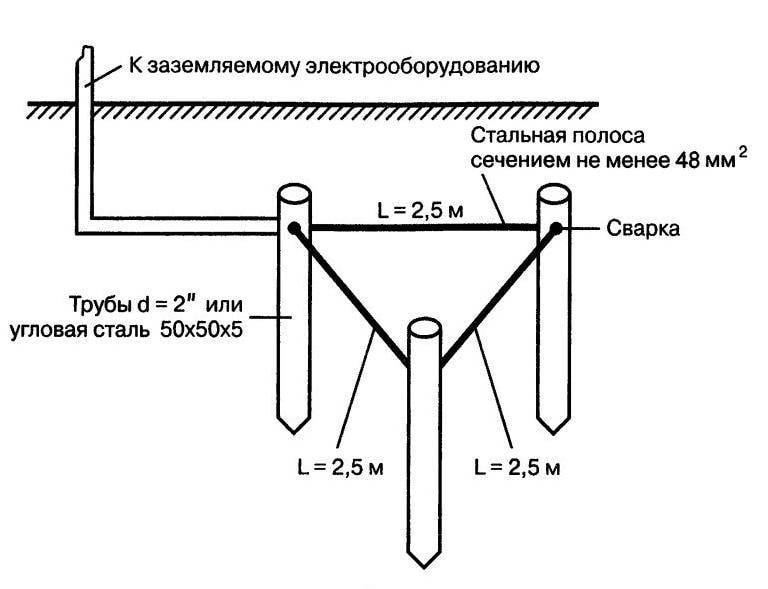

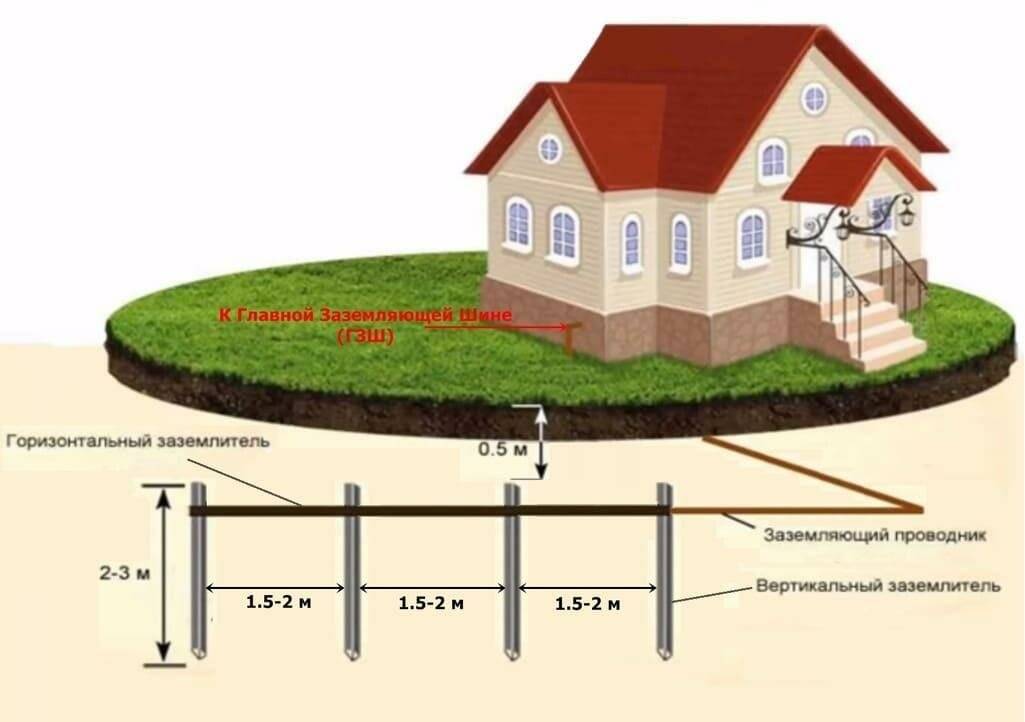

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

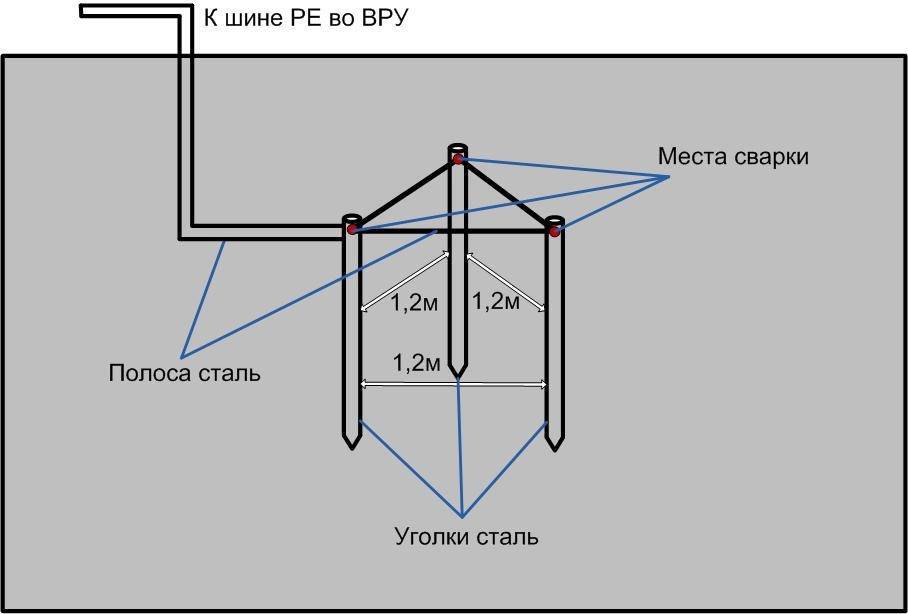

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

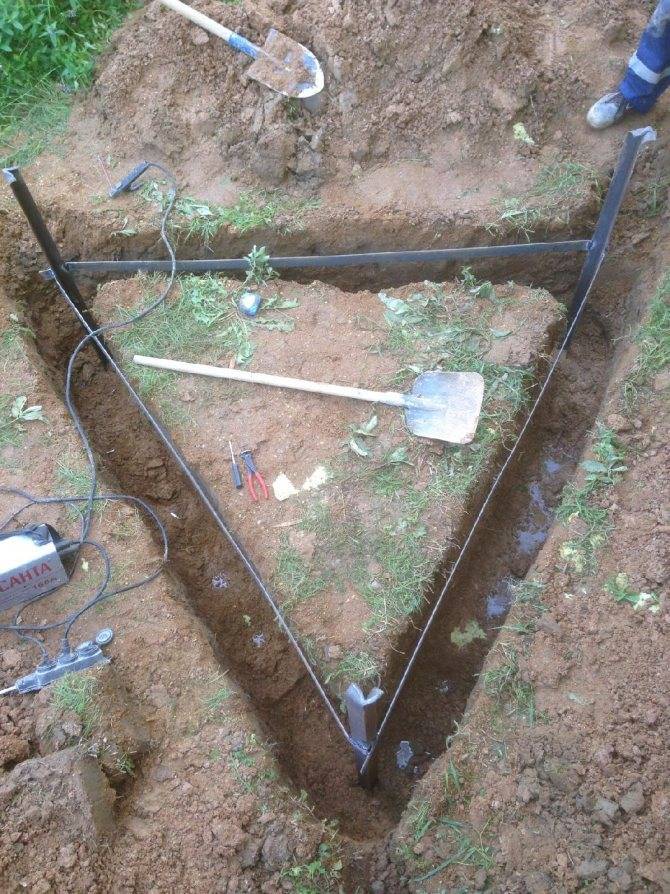

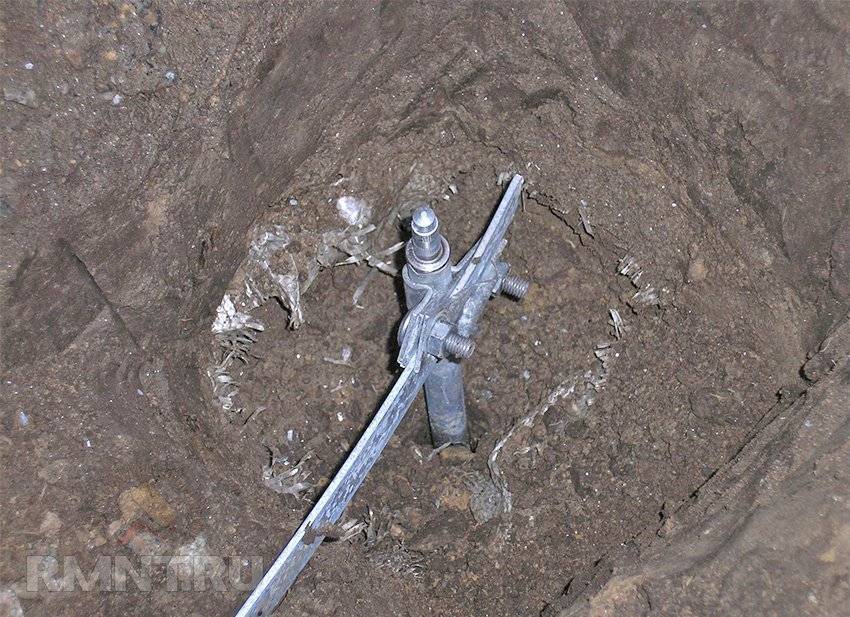

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

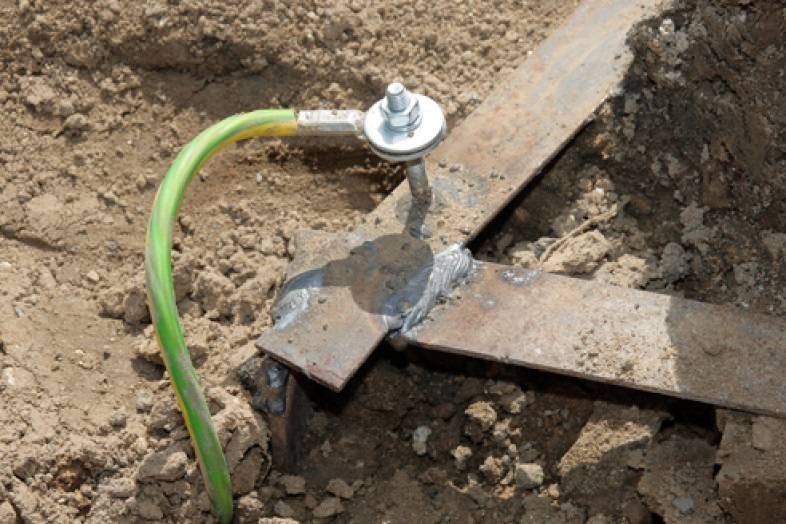

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

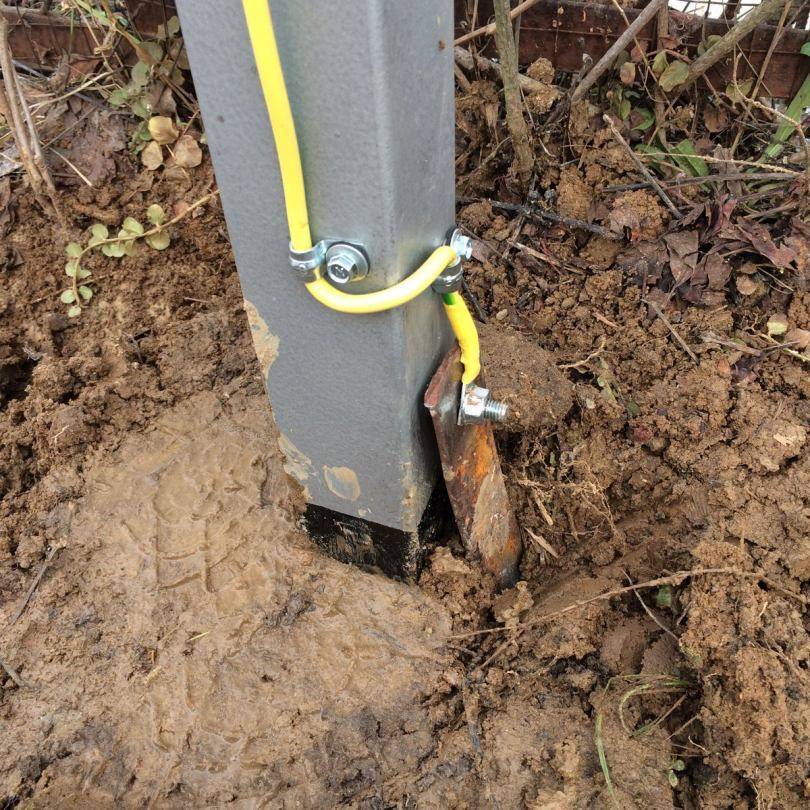

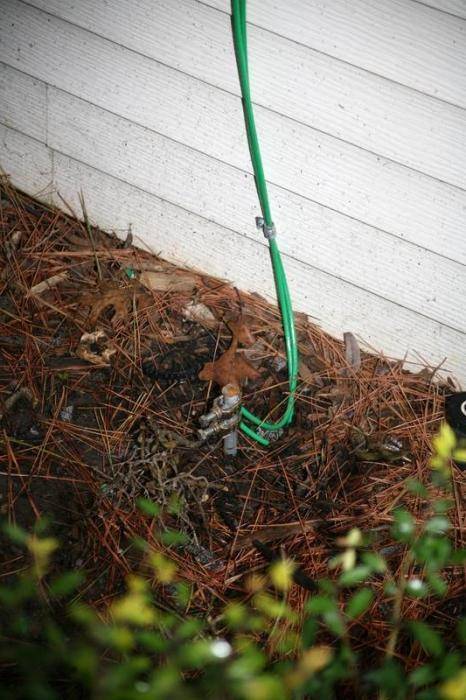

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм. Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.

Какие виды систем заземления существуют и что такое защитное заземление?

УЗИП — что это такое, описание и схемы подключения в частном доме

Делаем открытую ретро-проводку своими руками

Технические характеристики и область применения кабеля КГ

Основные технические характеристики силового кабеля АВВГ

Как провести проводку в квартире своими руками?

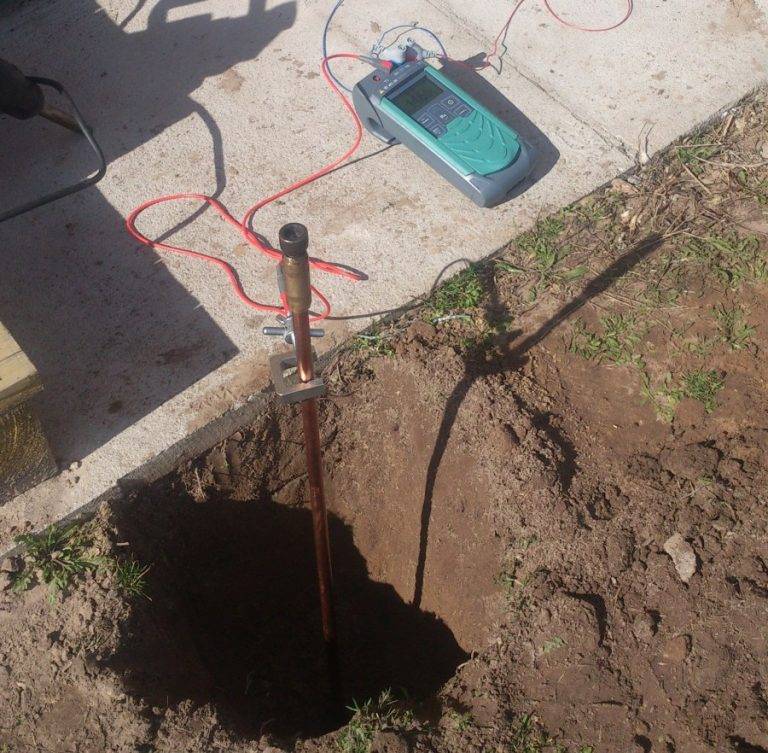

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.
  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Не правильно сделанное зануление при обрыве нейтрали смертельно опасно, даже при наличии УЗО!!!

Внимание!!!
Не подключайте в домах с двухпроводной проводкой, особенно с газом, вывод «земля» розеток, электроприборов имеющих такой вывод, а так же металические корпуса электроприборов к корпусу этажного щита, то есть не зануляйте вывод «земля» розеток и электроприборов. Некоторые делают еще большую смертельно опасную ошибку, соединяют перемычкой «земляную» клему розетки с нейтральной клемой розетки или нейтральным проводом квартирной проводки

В любой момент, в любом месте может произойти разрыв совмещенного защитного и совмещенного нейтрального проводника, обычно запоминается сгоранием почти всех включенных в сеть электроприборов, по ошибке сменятся местами фаза и нейтраль, произодет перехлестывание проводов на воздушных линиях, после чего опасное напряжение перекоса сети появится на зануленных корпусах электро приборов.

В ПУЭ описаны зануления токопроводящих поверхностей электроустановок к которым относятца лифты, насосные станции, трансформаторные подстанции, вводные щиты зданий которые обслуживаются квалифицированым персоналом, а не бытовые электроприборы с однофазным питанием. Согласно пункту Российского ПУЭ 7 1.7.132 Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ. Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников. Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50 % сечения фазных проводников. Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников. Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при больших сечениях. Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

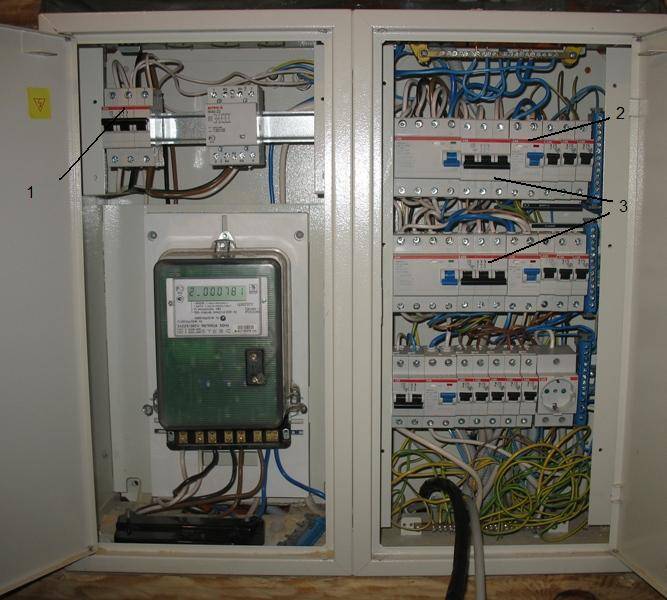

На фотографиях этажные щиты жилых многоквартирных зданий, с двух проводной проводкой квартир, в которых нет PEN проводника отвечающего современным нормам сечения проводников, а тем более PE проводника. Только ветхий от времени PEN проводник, который в некоторых щитах имеет запрещенные, даже старыми правилами, разрывы на каждом этаже, сделан из алюминиевого провода сечением около 10 мм, которое не соответствует современным нормам сечения, к которому не надежным соединением подключены нейтрали счетчиков и сам щит и соответственно он не может выполнять защитные функции. Нейтрали квартир подключенны непосредственно к счетчикам. Так же отсутствует подключение к контуру заземления здания.

Может фотографии убедят не зануляться не понятно куда.

Щит 4 этажа 9-ти этажного дома.

Щит 1 этажа 9-ти этажного дома, хорошо видно что нейтралный алюминиевый провод сечением примерно 10 мм непосредственно не касается скобы приваренной к щиту, а соединяется с ней через две пластины, идет с разрывами, хотя конструкция зажима позволяет заводить цельный провод.

Щит 2 этажа 9-ти этажного дома, нейтраль этого и всех верхних этежей подключенна через непонятное соединение в изоленте. так же на правой верхней части фото видно что на этом этаже подключенны еще какие то непонятные нейтрали.

Типы систем заземления

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Прежде чем начать делать заземление на даче или в другом здании, следует знать, что существует несколько типов системы заземления. Стандарты, по которым на сегодняшний день классифицируются защитные системы, были разработаны специализированной Международной электротехнической компанией (МЭК). На данный момент используются следующие разновидности систем заземления:

  • TN: TN-C TN-S, TN-C-S (3 подсистемы);
  • TT;
  • IT.

Принято, что система заземления имеет две заглавные буквы. Первый символ в маркировке означает характер заземления источника питания, а второй – характер его действия на открытые части электроустановок в сети.

TN система – она означает, что нейтраль выбранного источника питания имеет полное заземление, а все открытые участки электрической проводки подведены к глухозаземленной нейтрали источника при помощи особых нулевых защитных проводников. У данной системы есть подвиды.

Подсистема TN-C.

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

TN—C — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе. Такой способ считается достаточно простым, чтобы его можно было сделать своими руками, экономичный и часто используемый. Недостаток – отсутствует отдельный проводник защитного заземления. Так в жилом доме не будет заземления в розетках. Дополнительно рекомендуется применять зануление в сети.

Подсистема TN-S.

TN—S — нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе. Достаточно безопасная и современная. Имеет хороший уровень защиты человек, электротехники и самого дома. Недостаток – не распространена. Нуждается в дополнительной прокладке от трансформатора пятижильного кабеля в трехфазной сети или трехжильного в однофазной, что делает проект более дорогим.

Подсистема TN-C-S. TN-C-S — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике в  определенной ее части, начиная от источника питания до ввода в помещение. Широко применяется, достаточно универсальна и технически проста. Недостаток – требует обновления стояков в подъездах многоэтажных домов. При обрыве проводника электрические приборы будут находиться под высоким потенциалом.

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

ТТ система – нейтраль источника глухозаземлена, тогда как открытые контакты электроустановки подключены к заземлению, который независим от зеземлителя нейтрали источника питания. На данный момент она является распространенной и востребованной в помещениях разного назначения. По системе ТТ заземление устанавливается в том случае, если нет возможности обеспечить условия TN.

IT система – нейтраль источника питания изолирована от земли или же заземлена через бытовые приборы, которые имеют высокое сопротивление. По данной схеме делают заземление в лабораториях и различных медицинских учреждениях, где необходимо подключение чувствительных аппаратов и приборов.

Что нельзя использовать в качестве заземляющего устройства

Некоторые недостаточно компетентные пользователи полагают, что в качестве контура заземления можно использовать водопроводные или отопительные трубы. Специалисты убеждены, что указанный подход не только ненадежен, но и очень опасен. Доказать это удается после приведения следующих фактов:

  1. Во-первых, гарантировать надежный переходной контакт, без которого невозможно нормальное заземление, в этом случае чаще всего не удается. Объясняется это тем, что бытовые трубы обычно сильно окислены и неспособны обеспечить требуемые условия для стекания аварийного тока.
  2. Во-вторых, в современных водопроводных системах нередко встречаются пластиковые вставки, совершенно не проводящие тока и полностью изолирующую систему от земли.
  3. В-третьих, из-за отсутствия надежного соединения с грунтом (с минимальным переходным сопротивлением) при аварии опасный потенциал накапливается на батарее, любое прикосновение к которой, как правило, приводит к неприятным последствиям.

Таким образом хозяину частного строения, решившему использовать отопительные трубы в качестве заземления, следует не раз продумать этот вариант, прежде чем подвергать опасности себя и близких.

Какую бытовую технику нужно заземлять

Как сделать правильно заземление на даче: чем опасно отсутствие заземления для домаБойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Оцените статью
