Как подключить бойлер к водопроводу: рекомендации и инструкции

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

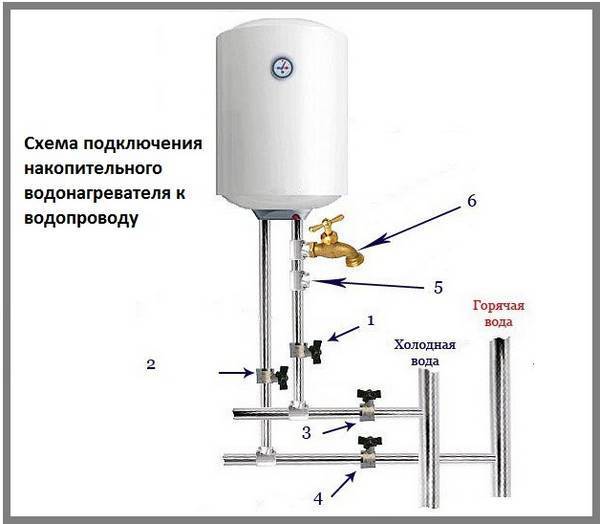

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

  1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
  2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.
  3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
  4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
  5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
  6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
  7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

  • Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
  • Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
  • Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
  • Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
  • В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Выбор места для установки

Чтобы разобраться, как подключить проточный водонагреватель в квартире, определяют место, где его целесообразно устанавливать. Выбирать место следует по таким критериям:

  • удобство включения и выключения;
  • отсутствие помех при использовании крана или душа;
  • отсутствие попадания влаги и брызг на прибор;
  • удобство подключения к водопроводу;
  • ровность стены;
  • удобство подводки электропроводки;
  • близость к смесителю, чтобы не было потерь тепла;
  • свободный подход к водонагревателю.

Выбор места зависит от типа устройства:

  1. Безнапорные. Маломощные модели подключаются к одной водоразборной точке. Могут устанавливаться сбоку раковины или под мойкой как можно ближе к смесителю. При использовании для душа наилучшая установка – в ванной комнате с использованием входящей в комплект душевой лейки.
  2. Напорные. Поскольку они могут обслуживать более одной водоразборной точки, допускается установка возле стояка холодной воды, что позволит обслужить все краны. Учитывают и удобство использования таких приборов для всех членов семьи, обладающих разным ростом. Каждый должен иметь возможность выставлять комфортную для него температуру.

Виды водонагревателей и особенности их подключения

Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:

  • способу работы – накопительные (большинство моделей) и проточные;
  • используемому виду энергии – электрические, газовые, дровяные, комбинированные;

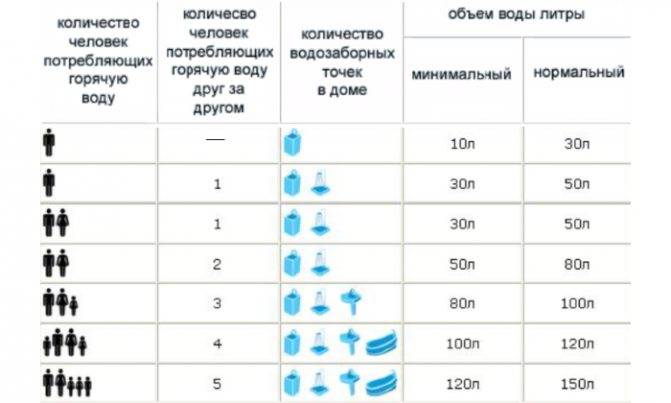

  • объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
  • способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.

Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.

Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.

Как подключить бойлер к водопроводу: рекомендации и инструкции

Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.

Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.

Как подключить бойлер к водопроводу: рекомендации и инструкции

Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.

Монтаж накопительного водонагревателя

Бойлеры накопительного типа являются более распространенным оборудованием. Это поясняется тем, что они дешевле стоят и не нуждаются в использовании мощной электропроводки.

Установка бойлера своими руками начинается с разметки места его крепления. Замеряется расстояние между элементами крепления водонагревателя. Оно переносится на стену. Сверлятся 2 отверстия (в зависимости от модели бойлера может понадобиться и 4 отверстия), в них вставляются дюбели и закручиваются крючки. Бойлер навешивается на крючки.

Подключение бойлера к системе водоснабжения осуществляется в зависимости от того, выведены элементы соединения труб с водонагревателем или нет. Если место подключения уже подготовлено, то для соединения труб с входом и выходом оборудования можно воспользоваться гибкими шлангами, которые оснащены уплотнительными прокладками из резины.

Монтаж накопительного водонагревателя предполагает использование клапана, с помощью которого снижается избыточное давление в системе. Рекомендуется воспользоваться тройником, который размещается перед запорным клапаном. С тройником соединяется кран, который предназначен для спуска воды при техническом обслуживании бойлера.

При отсутствии выводов, их нужно сделать. При наличии пластиковых труб врезка соединительных элементов делается максимум 15-20 минут. Если трубы сделаны из металла, то помимо тройников, нужна будет плашка, которая по размерам должна совпадать с диаметром трубы. В некоторых случаях потребуется и переходник соответствующего размера.

Последовательность действий следующая:

  • отключается подача воды;
  • в месте крепления тройника происходит обрезка труб;
  • с помощью плашки нарезается резьба;
  • осуществляется обмотка резьбы паклей;
  • тройники (или переходники) соединяется с трубой;
  • производится монтаж кранов.

Подключив холодную воду, нужно соединить выходное отверстие бойлера с краном, который будет регулировать подачу горячей воды. Подключив водопровод, открываются краны горячей и холодной воды. Ожидается, пока из крана горячей воды не выйдет весь воздух и не начнет течь вода. Сразу на наличие протечек осматриваются все соединения.

После стравливания всего воздуха бойлер подключается к электрической сети. В качестве источника может выступать как розетка, так и отдельный автомат. О нормальной подаче напряжения будет свидетельствовать датчик, который горит на бойлере. Регулировка температуры осуществляется согласно инструкции по эксплуатации оборудования.

Подключение бойлера к водопроводу

Для установки фитинга или крана на трубу из полипропилена понадобятся инструменты и материалы из следующего перечня:

  • механизм для спайки полипропиленовых труб;
  • устройство для порезки труб;
  • помимо этого понадобятся тройники и запорная арматура, предназначенные для труб из полипропилена;
  • также понадобятся специальные муфты для соединения труб.

Пошаговая инструкция подключения накопительного бойлера состоит из ряда несложных действий.

  1. Перекрывается подача воды в центральном водопроводе квартиры. Если такой возможности нет, то нужно обратиться в ЖЭК для отключения воды в главном стояке.
  2. В нужных местах в трубах из полипропилена проделываются разрезы и в случае необходимости обустраиваются отводы к месту, где установлен бойлер.
  3. Если трубопровод замурован или уложен в штробах, то для начала нужно открыть к нему доступ.
  4. В месте, где сделаны разрезы, впаиваются тройники, то есть выполняется их врезка.
  5. Если подсоединение выполняется вместе с ограниченным доступом, то используют разъёмную ремонтную муфту полипропиленовая часть, которой припаивается к тройнику, а торец с резьбой вразрез водопровода.
  6. После того как соединения будут зафиксированы, муфту убирают.
  7. К тройникам подсоединяют удлинители трубопровода.
  8. На отводе монтируется муфта.
  9. К муфте присоединяется кран.
  10. От крана к бойлеру прокладывают соединительный шланг.

Подключать бойлер к водопроводу из полипропиленовых труб достаточно просто и поэтому все работы можно выполнить самостоятельно. Главное, обеспечить свободный доступ к трубам.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. Предохранительный клапан.
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

  • стандартная строительная рулетка и водяной уровень;
  • дрель с функцией отбойника и комплект свёрл разного диаметра;
  • набор ключей для затяжки соединительных узлов;
  • тройники-фитинги, предназначенные для врезки в трубопровод;
  • запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
  • уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
  • соединительные шланги для отвода и забора воды;
  • если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

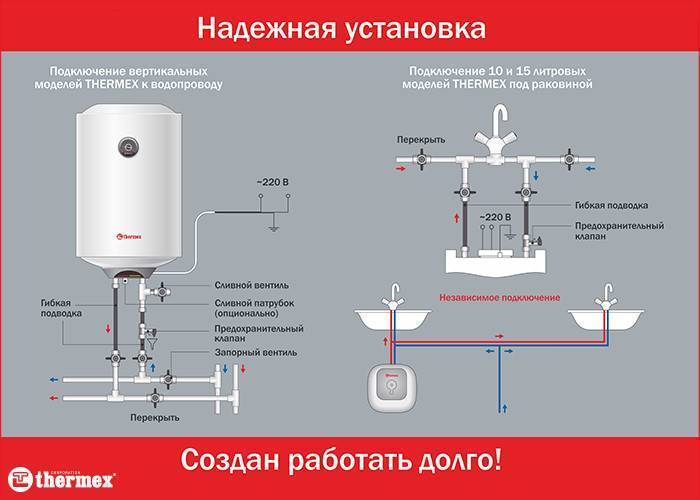

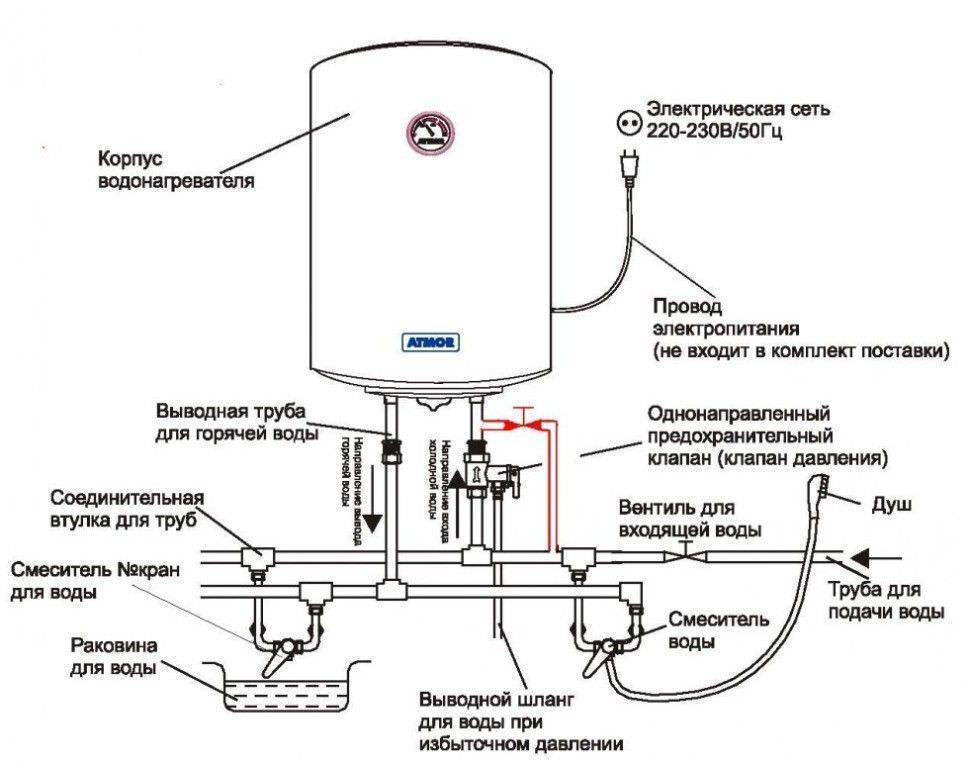

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Правила подключения

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ

В первую очередь необходимо позаботиться об электробезопасности использования данного прибора: подключить к корпусу электроводонагревателя заземляющий провод.

Подключение бойлера рекомендуется осуществлять в евророзетку, заземляющий контакт которой надёжно соединён с заземлением домашней электросети. Категорически запрещается подключение бойлера через удлинитель любого типа и конструкции.

Для установки водонагревателя необходимо использовать только заводские элементы крепежа, которые входят в комплект электрического прибора.

Устройство должны быть установлено таким образом, чтобы к нему был доступ со всех сторон для проведения технических работ. Расстояние от боковой стены до бойлера устанавливается не менее 200 мм.

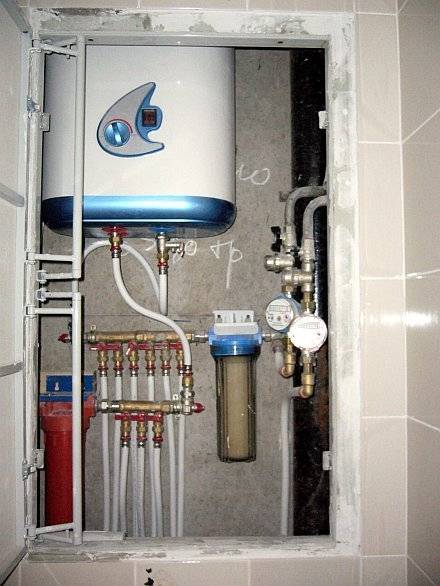

Если в водонагреватель поступает вода из индивидуального источника, например колодца или скважины, то в системе водозабора обязательно должен быть установлен фильтр грубой очистки воды.

Бойлер устанавливается только на твёрдую вертикальную поверхность, запрещается устанавливать устройство на различные перегородки из дерева и гипсокартона.

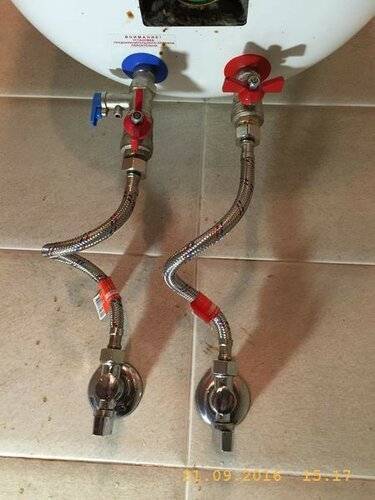

В обязательном порядке к подводящей линии холодной воды и отводящей с нагретой жидкостью устанавливаются запорные элементы в виде шаровых кранов. Такое расположение кранов значительно упрощает ремонтные работы, которые могут быть произведены во время эксплуатации водонагревателя.

При подключении бойлера к водопроводу обязательно должен быть установлен обратный клапан. Это устройство предохранит образование в водонагревателе избыточного давления жидкости, даже в случае отказа автоматического реле, которое управляет включением ТЭНа при заданной температуре нагрева воды.

К обратному крану должна быть подсоединена эластичная трубка, которая применяется для стравливания избыточного давления в канализацию.

Для того чтобы исключить вероятность протечек при эксплуатации устройства, необходимо использовать резиновые или силиконовые прокладки.

При установке водонагревателя в ванной комнате его установка должна быть не ближе 1 метра от ванны или раковины.

Размещать розетку в ванной комнате следует таким образом, чтобы исключить вероятность попадание на неё воды.

Как подключить бойлер к водопроводу: рекомендации и инструкции

Элементы и детали для подключения бойлера к электричеству

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

  1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
  2. Установка проточного водонагревателя своими руками: пошаговый инструктаж
Оцените статью
