Обратный клапан на вентиляцию: разновидности и пошаговая инструкция

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

  • Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
  • Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

  • Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
  • Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
  • Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Как установить обратный клапан на вентиляцию

Установка устройства своими руками начинается с подготовки посадочного места для клапана. Для этого необходимо максимально очистить вентиляционное отверстие от выступающих частей штукатурки и кирпича.

Кроме того, необходимо обработать и стену вокруг отверстия, так как для того, чтобы клапан эффективно работал, узел установки должен быть максимально герметичным.

В вытяжку с вентилятором клапан устанавливают сразу за корпусом вентилятора. Корпус клапана должен максимально точно стыковаться с корпусом прибора, в случае если между корпусами имеются щели, их необходимо заделать герметиком или монтажным клеем.

После сборки узла проверяется работоспособность – включается вентилятор и выясняется, как ведет себя мембрана.

Рекомендуется монтаж клапана делать после нескольких включений: бывает, что во время кратковременного включения не удается выявить все недостатки устройства.

Установку собранной конструкции своими руками рекомендуется проводить с применением монтажного клея или силиконового герметика.

Клей аккуратно заполнит щели между стеной и корпусом вентилятора и будет амортизировать во время работы, снижая вибрацию.

После застывания клея устанавливается декоративная решетка или делается подключение воздуховода вытяжки.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

  1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
  2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
  3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Популярные статьи  Акт опрессовки системы отопления после проведения гидравлических испытаний

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

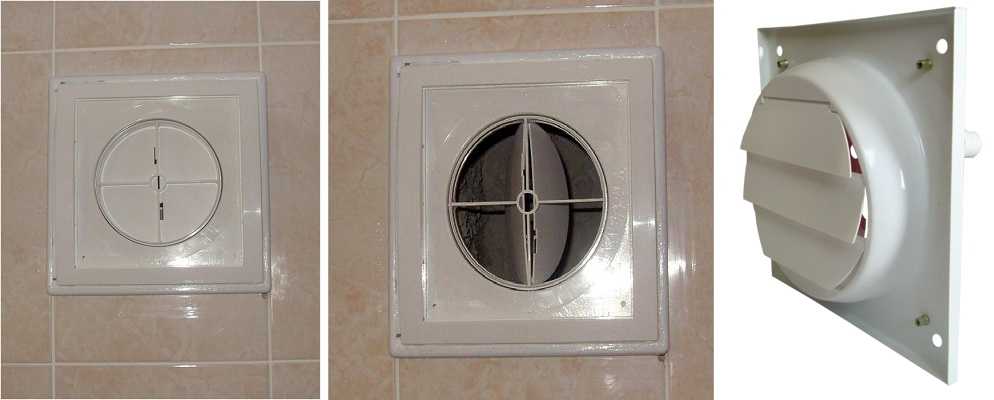

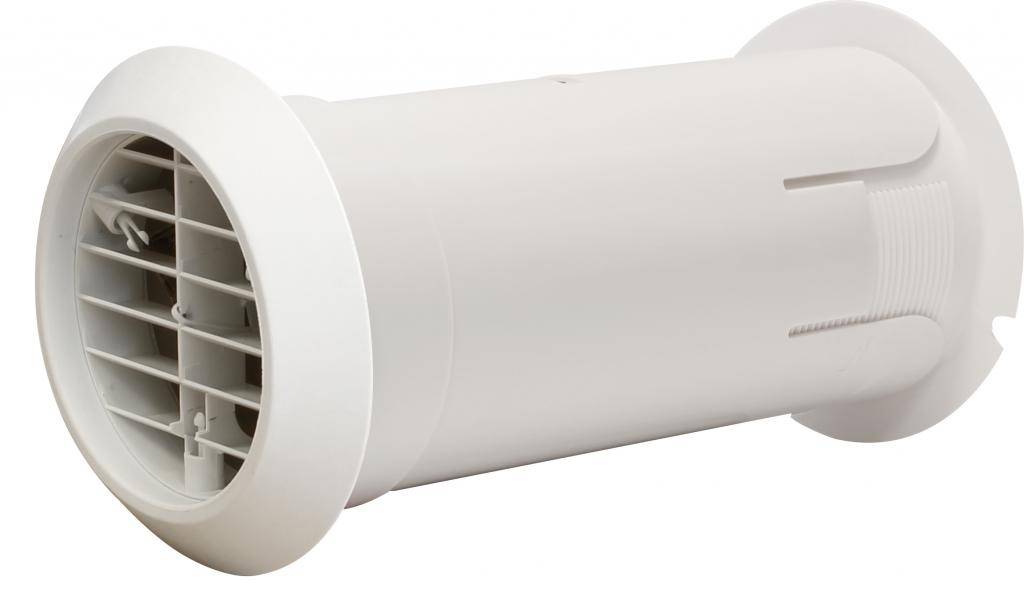

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

  • Нужно снять старую вентиляционную решётку.
  • Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
  • Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
  • Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
  • Мембраны к картонной рамке прикрепляют при помощи скотча.
  • Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
  • Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Конструктивное исполнение обратного клапана

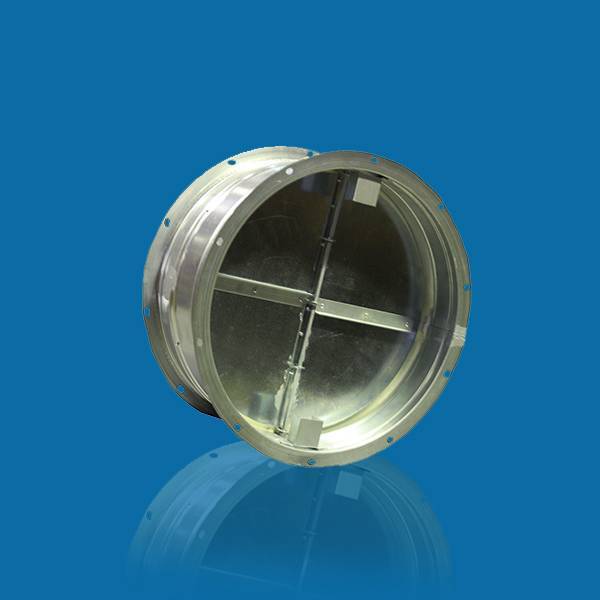

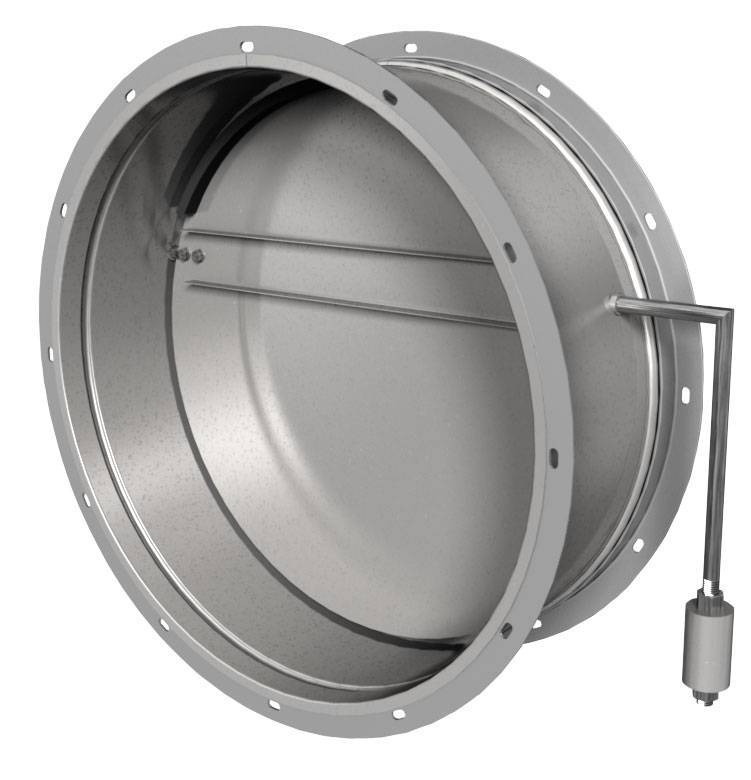

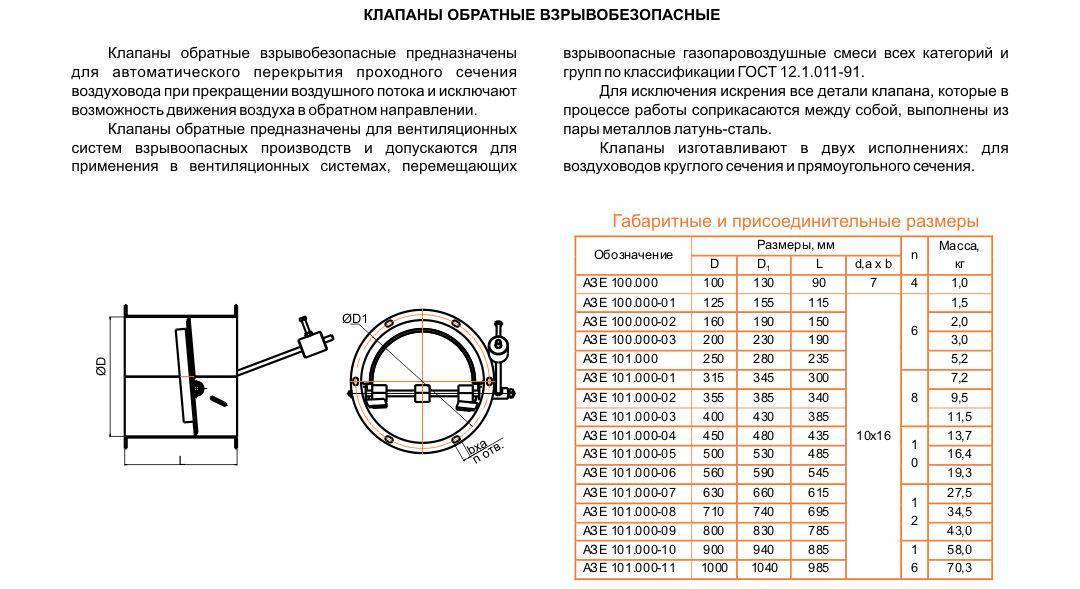

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Как самому сделать затвор?

Из-за низкой цены промышленной продукции необходимости самостоятельного изготовления клапана нет. Необходимость такого решения обуславливается нестандартной резьбой вентиляционного короба. Самостоятельно своими руками изготавливаются мембранные клапаны, реже — лепестковые.

В целях предотвращения образования щелей учитывается плотность прилегания затворной пластины к стенам корпуса, чем исключается образование шума при работе затвора.

Популярные статьи  Аккумуляторы для солнечных батарей: обзор видов подходящих батарей и их особенностей

На нашем сайте вы найдете и другие публикации экспертов, посвященные вентиляции. Из них вы узнаете как грамотно и правильно установить системы в гараже, подвале, бане, частном доме, на кухне, в ванной и туалете.

Необходимые инструменты и материалы

Для изготовления корпуса потребуется пластик или текстолит, перекрывающий выход вытяжки, толщиной не более 0,5 см. На основании формируется сетчатая разметка размером с отверстие вентиляции. На неё крепится мембрана. Необходимые материалы:

  • резиновая прокладка в месте присоединения мембраны к основанию для шумоизоляции;
  • мелкая пластиковая сетка, капрон по периметру разметки для предотвращения проникновения насекомых;
  • полиэтилен, лавсановая плёнка в качестве мембраны.

Для монтажа понадобятся:

  • перфоратор;
  • шлифобур (для сверления бетона);
  • дюбели;
  • полуцилиндрические саморезы.

Внимание
Мембрана должна на 20–30% превышать диаметр вентиляционного выхода. Для герметизации щелей нужен силиконовый герметик.

Как установить устройство?

При наличии нескольких отверстий под вытяжку клапан фиксируется на ветку соединения точки воздухозабора и основного канала либо на месте выхода вентиляции. Для установки клапана в пространстве вентиляционной шахты потребуется демонтаж вентиляции. Этапы работ при внутреннем монтаже:

  1. Поместите клапан в пространстве вентиляционной камеры.
  2. Сделайте разметку на стенах колодца в местах отверстий.
  3. Удалите устройство.
  4. Просверлите отверстия по разметке перфоратором, для сверления бетона воспользуйтесь шлифобуром.
  5. Установите дюбели в отверстия.
  6. Плотно зафиксируйте клапан в камере.
  7. Закрепите его саморезами.
  8. Обработайте щели силиконовым герметиком.
  9. Установите вентиляционное устройство.

Для наружного монтажа используют устройства с прямоугольным корпусом. Размеры подбирают по площади решётки (для «жалюзи») или по диаметру выходного канала. Этапы:

  1. Приложите клапан к выходному каналу.
  2. Сделайте разметку по четырём углам фиксации в местах отверстий.
  3. Просверлите отверстия.
  4. Вставьте дюбели.
  5. Зафиксируйте клапан саморезами.
  6. Обработайте места присоединения силиконовым герметиком.

Совет
Перед фиксацией на саморезы протестируйте клапан на заклинивание и шум. Не рекомендуется установка на жидкие гвозди или клей, так как это снизит долговечность конструкции.

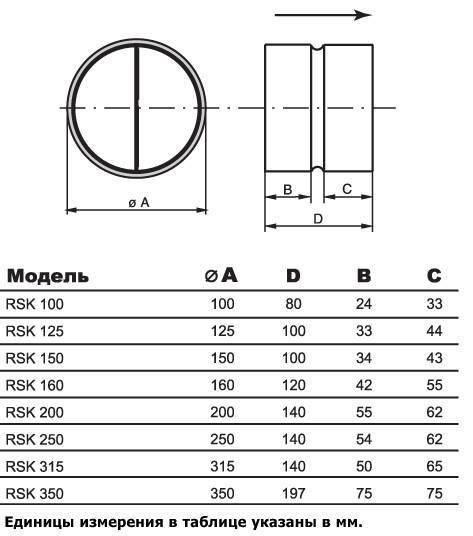

При выборе обратного клапана руководствуйтесь размерами вентиляционного выхода, его геометрией, способом установки. Для повышения эстетики воспользуйтесь декоративными решётками, которые фиксируются на поверхности клапана. Наружные и внутренние изделия нужно очищать от грязи, пыли, чтобы избежать засорения и снижения функциональности.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Популярные статьи  ТОП-10 умывальников для дачи: основные характеристики + рекомендации по выбору

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

  • Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
  • Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

Принцип работы и внутреннее устройство

Назначение обратного клапана: регулировать и быть заслонкой от обратного воздушного потока. Принцип работы обратного клапана таков: створки, висящие на центральной или нескольких параллельных осях, поднимаются под напором воздушного потока только в одном направлении, а при затишье лепестки (ламели) опускаются под собственным весом или с помощью пружин, препятствуя обратному движению.

Обратный клапан на вентиляцию: разновидности и пошаговая инструкция
Работа обратного клапана

Помимо остановки обратного потока у клапана еще есть функция регулирования объема проводимого воздуха, когда путем поворота заслонки на определенный угол изменяется сечение воздуховода. Устройства бывают двухпозиционные, где только две позиции «открыто» — «закрыто» и многопозиционными, когда могут регулироваться на изменение пропускной способности.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов. Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
