Подключение бойлера косвенного нагрева к одноконтурному котлу - схемы, варианты, пошаговая инструкция

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

Сначала подключается водопровод и разводка воды по помещениям.
Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

привод трехходового клапана
кабель с коннектором
несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

Отключить питание котла двухполюсным автоматом.
Отключить котел от отопления и горячего водоснабжения.
При помощи сливной заглушки слить воду из контура котла.
Снять заглушки на насосной группе.
Вставить в гидравлическую группу уплотнительную прокладку.
Герметично смонтировать трубку подачи на бойлере.
Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
Поставить привод трехходового клапана.
Подключить привод трехходового клапана в котле при помощи коннектора.
Проверить правильность монтажа комплекта и герметичность всех соединений.
Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

Открыть крышку панели управления отопительного котла.
Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
Подключить питание привода трехходового клапана.
Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Подключение гидроаккумулятора

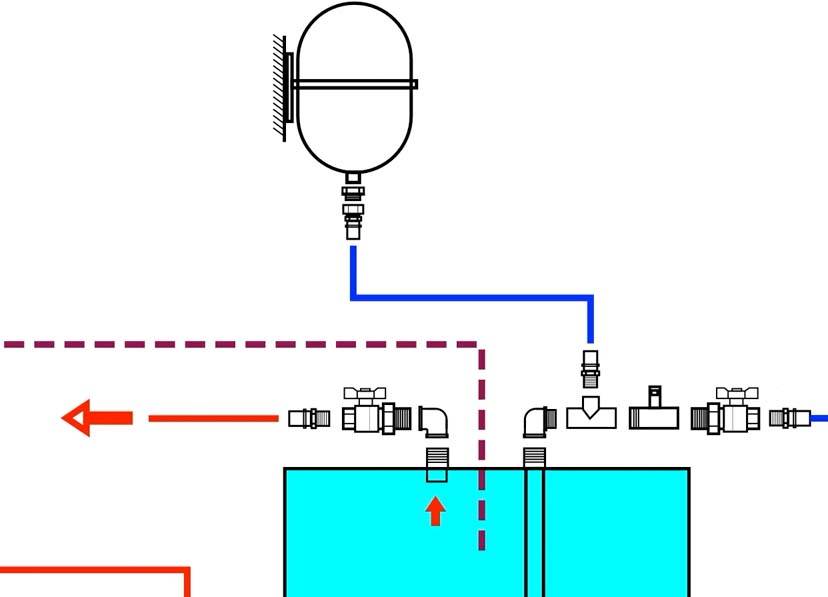

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

шаровый кран;
предохранительный обратный клапан;
расширительный бак;
подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

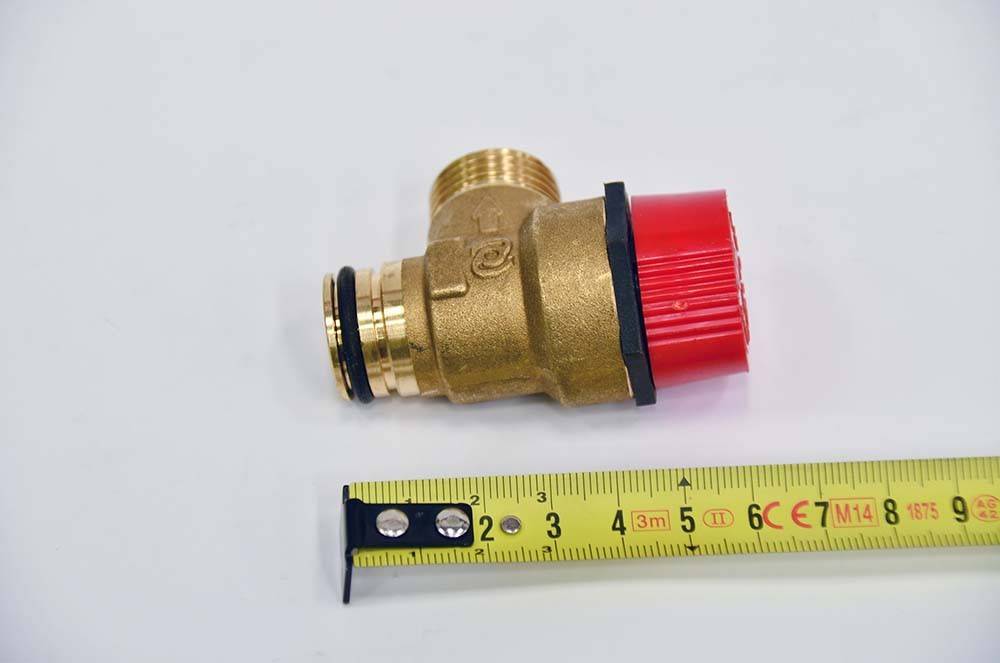

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

на 150 литров – 18 литровый бак;
на 200 литров – 25 литровый бак.

Сборка устройства и его подключение

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на монтаже. Но прежде мы рассмотрим, как можно собрать такой бойлер самостоятельно.

Самостоятельный монтаж оборудования

Шаг 1: Подготовка бака

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Шаг 2: Теплоизоляция устройства

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Шаг 3: Установка змеевика

Лучше всего подойдут для изготовления этого элемента латунные трубки малого диаметра. Они и нагреют жидкость быстрее чем стальные, и от накипи очищаются легче. Наматываем трубку на оправку. При этом следует правильно подобрать размеры этого элемента. Чем больше воды будет с ним контактировать, тем скорее произойдет нагрев.

Шаг 4: Сборка и монтаж

Теперь осталось собрать все части бойлера, не забываем и о термостате. Если вдруг на этом этапе повредился теплоизоляционный слой, то его следует тотчас восстановить. Осталось приварить к резервуару металлические ушки, чтобы его можно было установить на стене. Крепится водонагреватель на кронштейны.

Шаг 5: Подключение

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря газовому котлу либо иному отопительному оборудованию. При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

Шаг 6: Возможные схемы подключения

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя. Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления. Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос. Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла. Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы. В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках. Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +80С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Видео: самодельный бойлер косвенного нагрева

Возможность получить горячую воду, просто открыв кран — неоценимое удобство, без которого современная жизнь считаться комфортной не может. В зимнее время нам так или иначе приходится греть теплоноситель контура отопления. И этим, как говорится, грех не воспользоваться — использование ресурсов этой системы позволяет быстро и просто приготовить горячую воду для хозяйственно-бытовых нужд. Для этого понадобится простейшее устройство — бойлер косвенного нагрева, который, следуя нашим советам, очень легко можно изготовить самостоятельно.

Достоинства и недостатки оборудования косвенного нагрева

Среди преимуществ бойлера косвенного типа можно выделить:

экономичность (отсутствуют затраты на электроэнергию);
высокую производительность оборудования, ограниченную только мощностью обогревательного котла;
отсутствие прямого контакта между проточной водой и теплоносителем;
возможность потребления тепловой энергии сразу с нескольких источников для увеличения мощности и эффективности работы бойлера.

К существенным недостаткам оборудования можно отнести:

высокую стоимость. Бойлер косвенного нагрева стоит в 1,5–2 раза больше, чем водонагреватель прямого типа;
недостаточную мощность. Для нагрева большого количества воды (более 100 л) может потребоваться достаточно много времени — от 1 часа. В ассортименте некоторых производителей существуют бойлеры с более высокой скоростью нагрева (30–35 мин.), но их стоимость неоправданно высока;
большие габариты. Размер оборудования напрямую зависит от объёма бака. Бойлеры ёмкостью свыше 200 л занимают слишком много места, поэтому их устанавливают в отдельном подсобном помещении;
невозможность круглогодичного использования. Эффективная работа только в отопительный сезон (осень — зима). Летом, когда обогревательный котёл выключен, нагрев воды в бойлере не происходит.

Бойлер косвенного нагрева готовит горячую воду дольше, но зато он не требует подключения к электрической сети

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

Рабочий объем в литрах. При этом термины «общий объем » и «рабочий объем» различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

2 пользователя — 80 л;
3 пользователя — 100 л;
4 пользователя — 120 л;
5 пользователя — 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.
