Как подключить розетку: используем схему

Последовательность работ

Чтобы установленная розетка прослужила долго, нужно правильно все сделать. Рассмотрим подробно как подключить электроустройство с заземлением.

Для этого достаточно точно следовать следующей инструкции:

Отключаем общее напряжение. Проверяем его отсутствие. Разбираем розетку. Подготавливаем жилы кабеля. Подключаем их к распределительной коробке.

Подводим провода к контактам розетки (используем перфоратор для продабливания штроб, высверливания гнезда под подрозетник). Устанавливаем стакан подрозетника с введенными в его полость жилами. Фиксируем подрозетник в стене. Используем для этого алебастр или гипсовую смесь.

Аккуратно вставляем сердцевину с подключенными проводами в подрозетник. Размещаем свободные провода в полости так, чтобы они не соприкасались с оголенной частью силовых контактов.

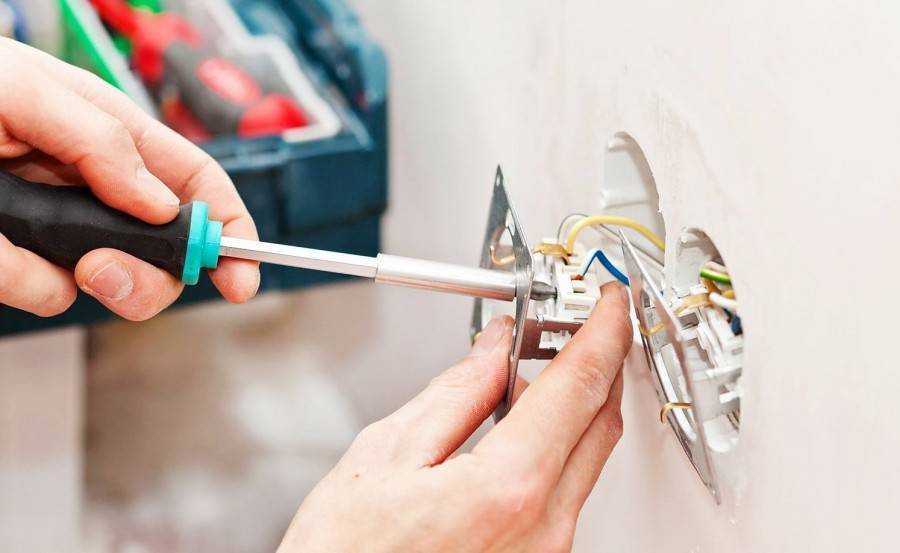

Крутим боковые винты по краям сердцевины розетки, надежно фиксируем ее. Прикрываем всю начинку верхней декоративной крышкой и защитными планками.

Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

Как подключить трехфазный автомат.

Трехфазный автоматический выключатель по принципу работы похож на однофазный автомат, только он имеет три, и более контактов. Фазные провода проходят через него, благодаря чему одновременно осуществляется коммутация фаз.

Категорически запрещено использование одинарных автоматов в замену трехфазному автоматическому устройству.

Применяется он для защиты трехфазных потребителей (электродвигатель, сварочный аппарат, иное оборудование). Также, может применяться для защиты 3-х фаз однофазных электрических систем.

Есть еще возможность подключения трехфазного автомата к двум проводам однофазной, двухпроводной системе. В этом случае обеспечивается присоединение нулевого провода и фазного провода.

При коротком замыкании или нагрузки, трехфазный автомат отключит двопроводниковую однофазную систему.

Советы в статье “Как подключить электросчетчик и автоматы?” здесь.

Как подсоединить выключатель?

Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

Внимание
При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Преимущества:

• Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
• Монтаж не требует использования специнструмента.
• Бесшумность работы.
• В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
• Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Недостатки:

• Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
• Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
• Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель, он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье бытовые автоматические выключатели. Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье как подключить двухполюсный автоматический выключатель.

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

• синий — ноль;
• желтый или желтый с зеленой полосой — земля.
• Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

• белый провод с синей полосой — будет нулевым;
• белый провод с черной полосой — фазным;
• желтый с зеленой полосой — земля.

На отходящем (нижнем) проводе:

1. синий — ноль;
2. белый — фаза;
3. желтый с зеленой полосой — земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Переходим к следующему этапу.

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Далее, снимаем по 3,5-4 сантиметра изоляционного слоя с каждой жилы.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

К разрешенным методам соединения жил проводов относятся:

• опрессовка;
• сварка;
• пайка;
• винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение,  переведя рычажок автоматического выключателя из нижнего положение — «выключено», в верхнее положение — «включено».

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

• распределительная коробка — 1 шт.;
• подрозетник — 1 шт.;
• провод — измеряется по конкретным меркам вашего помещения;
• розетка — 1 шт.;
• контакт заземления — 1 шт.;
• двухполюсный автоматический выключатель — 1 шт.;
• изоляционная лента — 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

• вызов электрика — 200 рублей;
• монтаж распределительной коробки внутренней установки — 550 рублей;
• монтаж подрозеткника внутренней установки (изготовление отверстия, установка) — 200 рублей;
• монтаж двухполюсного автомата — 300 рублей;
• монтаж контакта заземления — 120 рублей;
• штробление стен (1 метр — 120 рублей, для примера возьмем 8 метров) — 960 рублей;
• монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр — 35 рублей) — 70 рублей;
• монтаж провода свыше 2 метров (1 метр — 50 рублей, например 8 метров) — 400 рублей;
• монтаж и подключение розетки с заземлением скрытой установки — 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Розетка типа «Е» — со штыревидным заземляющим контактом

Такие розетки особо широкой популярностью у нас не пользуются

Но если обратить внимание на конструкцию вилок большинства современных электроприборов, то можно заметить – она подходит для обоих типов, «F» и «Е» — для входа штыря на ней предусмотрено специальное отверстие с контактом. Но вот другая вилка уже явно не подойдет, то есть розетка универсальностью не отличается

Кроме того, совершенно исключается разворот вилки в розетке на 180 градусов, а это в ходе пользования электроприборами иногда становится полезным.

Безусловно, типов розеток — намного больше. Здесь же были выделены всего три, так как именно они применяются в российских условиях чаще всего.

Различаются розетки и по степени (классу) защищенности корпуса. Этот показатель обозначается индексом IP и двухзначным числом. Первая цифра говорит о классе защищенности от проникновения твердых тел и пыли, вторая – о защищённости от воздействия воды.

— Для обычных помещений дома или квартиры вполне достаточно класса IP22 или IP33. Если розетка планируется к установке детской комнате, то лучше приобрести модель с классом не ниже IP43. Особенность таких изделий – это наличие крышки и специальных шторок, которые перекрывают гнезда для штырей вилки, когда розетка не используется. Это затруднит любопытному малолетнему «исследователю» доступ к токоведущим контактам.

— А вот для ванных комнат, душевых, кухонь приобретаются модели классом не ниже IP44 – здесь и влажность повышенная, и существует весьма большая вероятность попадания на розетку водяных брызг.

Классификация

Современный рынок предлагает покупателям следующие виды евророзеток:

• Разновидность, не предусматривающая наличие контакта заземления (самая примитивная версия);
• Система с системой заземления (наличие последней подразумевает более безопасную эксплантацию);
• Розетка с дополнительной функцией автоматического отключения (оснащена специальными датчиками для отключения тока в случае контакта живых тканей с электричеством);
• Модификация с защитными «шторками» (конструкцией предусмотрено наличие защиты контактов от соприкосновения с инородными элементами).
• Устройство с встроенной опцией таймера или автоматического отключения.

Размеры евророзеток — еще один параметр классификации такого рода систем, так как и каждого типа они свои. Например штепсельный вариант РА6-252 обладает габаритами 60 на 60 мм и высотой в 37 мм. Встраиваемый прототип будет обладать более крупными параметрами в виде длины в 366 мм, шириной 86 мм и глубиной 55 мм.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Разметка стен

Внимание
Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение.

перенести

Высверливание отверстия

Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно
Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Установка клеммника и монтаж накладки

После проверки сигналов переходим к финальной части установки интернет розетки.

Для этого аккуратно прячем остаток проводов и возвращаем клеммник с подключенными жилами обратно в гнездо розетки, подтягиваем фиксирующими болтиками к вмонтированному “стакану”.

Клеммник должен плотно “сидеть” в гнезде, не должно быть торчащих и перегнутых проводов.

Если клемник не садится в углубление стены, тогда можно вырезать заднюю часть монтажного “стакана”. Обычно при посадке клемника не хватает каких то пары мм

Ещё раз производим проверку правильности подключения, для этого подключаем устройство, например, ноутбук и смотрим обнаруживает ли он подключенную локальную сеть или интернет.

В случае отсутствия соединения на устройстве возвращаемся к пункту распиновки и заново проверяем правильность выполненных действий, а также качество обжатия. Часто бывает, что один из кабелей банально недожат в клеммнике. Для этого просто необходимо плотнее утопить фиксатор жилы.

После дополнительной проверки работоспособности сети подрезаем все остатки выступающих жил и переходим к монтированию накладки. Накладка обычно оснащено несколькими пластиковыми защелками.

Её достаточно точно приложить к гнезду розетки и надавить пока не будет слышно звука защелкивания. Всё, интернет-розетка установлена и готова к эксплуатации.

Если при проверке подключения сигнал не проходит, надо проверить качество выполнения контакта. Не исключено, что он просто слабо зажат

Схема подключения розетки

Есть разные схемы подключения розеток, каждая из которых по-своему простая и удобная. Изначально необходимо выполнить установку распределительной коробки, в которой располагаются провода, их жилы соединяются по особой схеме.

Самое главное правило электриков – с левой стороны розетки размещается фаза, с правой стороны – ноль, этого закона необходимо придерживаться. На схемах подключения можно подробно рассмотреть все нужные варианты и ориентироваться на подсказки.

Пошаговая инструкция поможет подключить любую розетку правильно, согласно правилам техники безопасности. Схемы могут быть:

• Последовательное соединение.
• Параллельное соединение.
• Смешанное соединение.

Подключение УЗО и автомата: схема

В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу.

Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей. Внутри располагается рабочая часть.

В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл».

Нулевой и защитный проводники

Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу.

Канал отвода выводит газы горения из корпуса.

Как подключать розетку к автомату

Несмотря на внешнюю простоту, розетки являются самыми сложными устройствами в плане токовой защиты. Нагрузка на них может отсутствовать, а может скачком возрасти до максимума (при включении мощного устройства) или даже превысить его, если подключить сразу в несколько розеток мощную технику.

При выборе автомата следует учитывать, какая максимальная нагрузка может присутствовать в линии розеток длительное время, а какая только кратковременно. Ведь не факт, что в жилых комнатах одновременно могут быть включены пылесос, утюг или иной мощный прибор. На кухне ситуация иная. Здесь не редкость, что одновременно работают электродуховка, плита и посудомоечная машина.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

• устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
• штепсельная электророзетка ставится на высоте 50-100 см от пола;
• надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности.

В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные.

Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер.

Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями.

Степень защищенности должна быть не менее IP20.

Порядок подключения

Первым делом следует обесточить проводку. Сделать это можно с помощью рубильника на щитке или открутив пробку в счетчике (если установлен счетчик старого образца). После отключения необходимо проверить отсутствие напряжения в сети индикаторной отверткой, коснувшись сначала одного, потом другого провода.

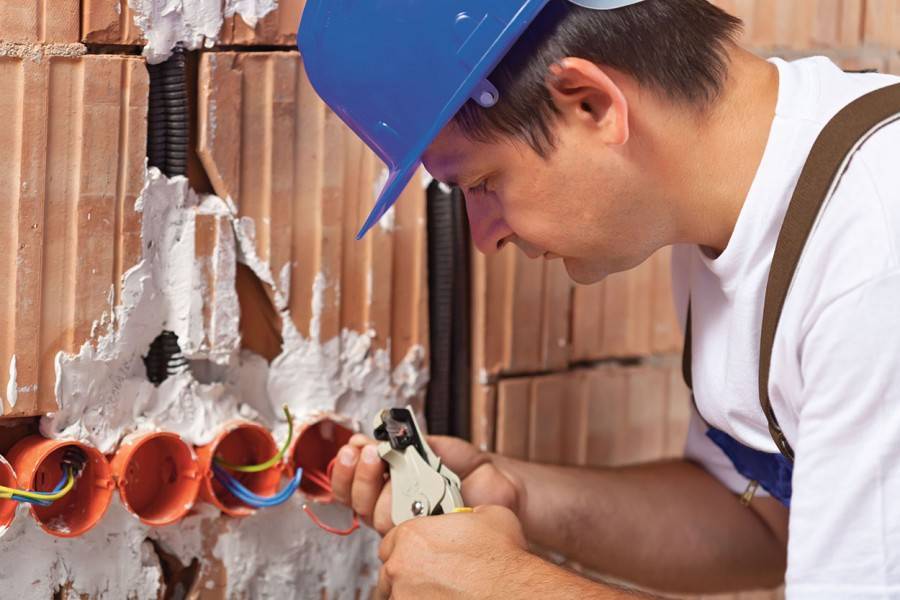

Далее нужно зачистить кабель от изоляции, достаточно будет 7 — 10 мм. Для этого потребуется стриппер (специальный инструмент для снятия изоляции, позволяет избежать повреждения жил), но если такового нет, то можно воспользоваться обычным ножом.

В самой розетке откручиваются клеммные винты, и вставляется провод в контакт (оголенная часть жил может выглядывать, но не более 2-3 мм, если получилось больше, то укоротить). Также можно скрутить очищенную от изоляции жилу в кольцо (это усилит надежность соединения). Фиксация контактов происходит закручиванием клеммных винтиков. Теперь надо удостовериться, что провод сидит надежно, для этого достаточно легко его потянуть.

Если имеется провод заземления в подрозеточной коробке (он обычно маркируется цветом — желтый с зеленой полоской), то остается только присоединить аналогичным способом средний контакт.

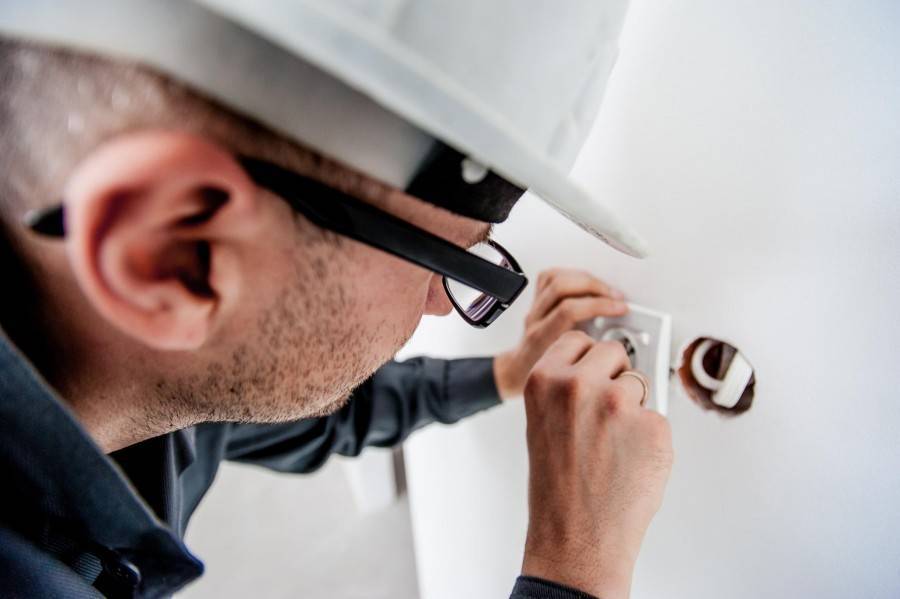

После монтажа проводов конструкцию можно установить в подрозетник. Она должна войти ровно, отверстия располагаются горизонтально, провода необходимо аккуратно уложить в стакан, после чего можно затянуть распорные винты (на практике многие электрики обходятся одним креплением — с помощью зажимов рамки, но крепление винтами добавит конструкции надежности). На рамку одевается внешняя секция корпуса и прикручивается.

Монтаж накладной розетки достаточно прост:

• Снять верхний элемент корпуса.
• Основание прикрепить к стене двумя саморезами.
• Подключить провода и снова прикрепить крышку.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.
