Сечение провода для домашней проводки: как правильно произвести расчет

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

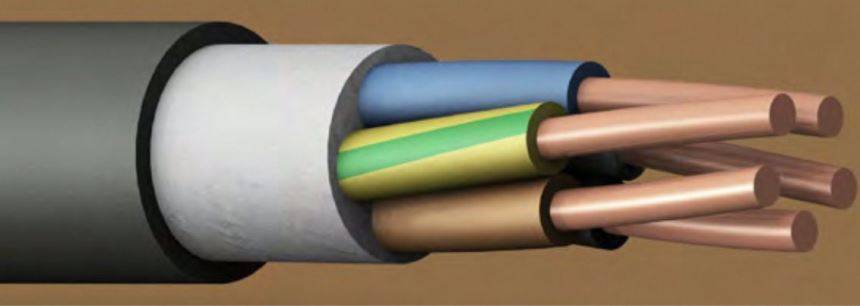

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная проводка с напряжением 220В, то влияние этого фактора рассматриваться не будет.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

• U — напряжение постоянного тока, В
• p — удельное сопротивление провода, Ом*мм2/м
• l — длина провода, м
• S — площадь поперечного сечения, мм2
• I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

• Р – это суммарная мощность для всех электроприборов, Вт;
• U — напряжение сети, В;
• COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В	Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220В	Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Что это такое и как его посчитать

Сечение проводов – это площадь, которую имеет жила, ведущая ток в проводе и, соответственно, кабеле. Если выбрать сечения кабелей по токам, которое окажется слишком тонким, то результат здесь один – провод перегреется и расплавится. В том случае, если соотношение силы тока и сечения будет выбрано с излишком, то вы обеспечите стабильное функционирование всей электрической проводки. Но вложите в этом большое количество лишних средств, чего многим хотелось бы избежать. Специально для того, чтобы найти то, что как даст электрическим приборам в вашей квартире или доме постоянный доступ к энергии, но и не озаботит вас лишними тратами, существует таблица выбора кабелей, в зависимости от мощности. Ее мы обязательно приведем ниже.

В процессе выбора сечений провода по мощностям участвует несколько элементов и предметов:

• Штангенциркуль;
• Специальная формула;
• Кабель с проводами и жилами.

В том случае, если у вас не будет доступа к таблице с сечениями тех или иных проводов по мощностям, нужно провести самостоятельное определение. Сюда включены такие шаги:

1. Берем штангенциркуль и измеряем диаметр жилы в проводе. Если кабель состоит из несколько проводов, то замеряем каждую жилу (потом нужно будет все суммировать);
2. Теперь возводим полученное число в квадрат и умножаем его на 0,785;
3. Результат записываем или запоминаем.

Так у вас получится самостоятельно определить сечение провода и, на основании этого, сделать выводы о том, какой кабель нужен именно в вашем жилом помещении. Кстати, в зависимости от конкретной комнаты, может меняться и нагрузка на проводку. Так что, если вашей целью является поиск идеальных показателей, то расчет нужно будет провести несколько раз.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Калькулятор электропроводки для дома

Для начала рассчитываем мощность автомата для всех наличествующих и включаемых одновременно потребителей тока. Если у вас работает холодильник и компьютер, а вы еще запускаете стиральную машинку, для подачи в которую воды нужен проточный водонагреватель и насос, то получится потребление порядка 11 кВт. Это если даже исключить освещение. Логично, что автомат на 16 А такую нагрузку не выдержит. Посмотреть, какую мощность имеют те или иные устройства, можно в следующей таблице, дальше по приведенной выше формуле вычисляем номинал автомата.

Мощности электроприборов (Вт)

Фен для волос	1200	Дрель	800
Утюг	1700	Перфоратор	1200
Электроплита	3000	Электроточило	900
Тостер	800	Дисковая пила	1300
Кофеварка	1000	Электрорубанок	900
Обогреватель	1500	Электролобзик	700
Гриль	1400	Шлифовальная машина	1700
Пылесос	1600	Нагреватель воды	5000
Принтер	100	Стиральная машина	2500
Телевизор	300	Компрессор	2000
Холодильник	300	Водяной насос	1000
СВЧ-печь	1400	Циркулярная пила	2000
Компьютер	500	Кондиционер	1500
Электрочайник	1200	Электромоторы	1500
Полное освещение	1000	Вентиляторы	1000
Бойлер	1500	Газонокосилка	1500
Аэрогриль	1700	Сварочный агрегат	2300
Радиоприёмник	70	Бетономешалка 70 литров	250
Компрессор очистного сооружения (ЛОС)	200	Инфракрасный обогреватель	600

Для монтажа электрической сети используются ответвительные коробки, от которых проводка протягивается в сопредельные помещения.

Следует помнить, что при разводке электросети по дому нужно сразу разделить ее на три группы, одна из которых выделяется полностью для осветительных приборов, вторая – для розеток, а третья используется для приборов, требующих заземления. Так будет легче рассчитывать калькулятор электропроводки. При этом ни в коем случае не следует использовать один нулевой кабель для двух различных групп, также как и объединять их между собой. Также необходимо снабдить каждую отдельную группу собственным автоматическим защитным выключателем, номинал которого рассчитывается из суммы мощностей подключаемых на данную разводку приборов.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм 2 , для меди. Алюминиевый кабель в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

Сечение кабеля квартирного ввода

Мощность, приходящаяся на кабель ввода и, соответственно, сила проводимого им тока ограничены величиной выделенной мощности, определенной Энергосбытом и контролируемой вводным автоматом. Порог его срабатывания, как правило, составляет 25А. Чаще всего в МКД вводные автоматы устанавливаются в электрощитках вне квартир. Кабель, проложенный от автомата внутрь жилых помещений, как раз и является вводным, о котором я сейчас и поведу речь.

В квартирах сечение вводного кабеля может быть:

• в однофазных сетях – медный кабель 3×10 мм2 (трехжильный – фаза, заземление и ноль; 10 мм2 для каждой жилы) в паре с защитным автоматом на 50 А;
• в трехфазных сетях – медный кабель 5×4 мм2 (пятижильный – три фазы, заземление и ноль; 2,5 мм2 на каждую жилу) в паре с защитным автоматом на 25 А.

Выделенная мощность может варьироваться в зависимости от возраста здания и наличия в нем газовых или электрических плит. Косвенным свидетельством реальной величины этого параметра может являться номинал автомата на вводе в квартиру. В любом случае, вы никогда не пожалеете, если в качестве вводного кабеля будут использованы провода, указанные чуть выше.

Таблица приблизительных мощностей электроприборов

Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.

Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.

Средняя мощность самых распространенных энергозависимых бытовых приборов

Прибор	Мощность (кВт)
Водогрейное оборудование	1,2-1,5
DVD-проигрыватель	0,3
Насосное оборудование	0,25
Видеомагнитофон	0,04
Гриль	1,2-2,0
Галогеновый источник света	0,1
Дрель	0,15-0,8
Бритва	7,0 Вт
СD-плеер	7,0 Вт
Зарядное устройство мобильного телефона	0,025
Духовой шкаф	1,0-2,0
Кондиционер	1,0-3,0
Магнитофон	0,01-0,03
Игровая приставка	0,01-0,03
Кофеварка	0,6-1,5
Лампа накаливания	0,02-0,25
Люминесцентные газоразрядные источники света	0,25-0,6
Морозильная камера	0,7
Микроволновая печь	1,5-2,0
Настольный вентилятор	0,042
Музыкальный центр	0,05-0,5
Обогреватель	1,0-2,4
Ноутбук	0,08
Персональный компьютер	0,28-0,75
Паяльник	0,025-0,12
Пылесос	0,4-2,0
Принтер	0,35
Сканер	0,015-0,1
Миксер	0,18
Тепловой вентилятор	1,5
Стиральная машина	4,0
Утюг	0,25-2,0
Тостер	0,6-1,5
Фен	1,0
Факс	0,6
Телевизор	0,07-0,2
Холодильник	0,15-0,6
Электрический лобзик	0,4-0,8
Электрическая грелка	0,2
Электрический чайник	1,0-2,5
Электрическая плита	1,1-6,0
Энергосберегающий источник света	0,08-0,1

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики. К таким факторам относят:

1. Материал жилы: медь, алюминий.
2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
3. Длина провода от источника тока до прибора.
4. Способ прокладки провода: открытый, закрытый коробом или скрытый в стене.
5. Температурный режим в помещении.
6. Количество фаз и напряжение сети.
7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений
Фото из
Одножильные провода стоят дешевле, но гнуться хуже, поэтому их чаще используют в стационарной проводке

Электрокабель в деревянных домах положено укладывать в металлической гофре для защиты прилегающих материалов от возгорания

Толстая изоляция не только защищает металлическую жилу от внешних воздействий, но и препятствует рассеиванию тепла

Трехжильная схема позволяет снизить нагрузку на проводку и увеличить её эксплуатационный срок

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная проводка с напряжением 220В, то влияние этого фактора рассматриваться не будет.

Предварительные параметры нашей электрической сети

Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.

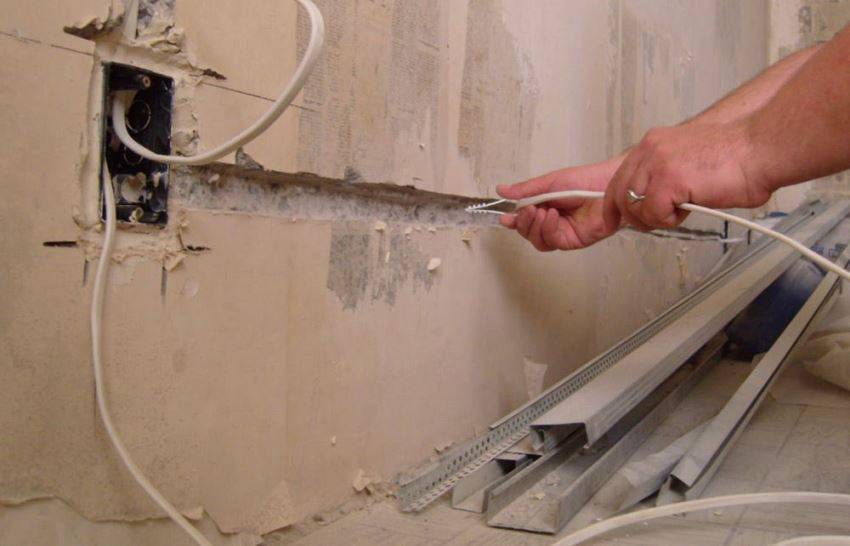

Способ монтажа проводки

На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.

Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.

Выбор способа монтажа проводки

• Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
• Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
• Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
• Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
• Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.

Выбор количества жил провода

Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.

Выбор количества жил провода

Итак:

• Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
• Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.

Бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Каким должно быть сечение проводов квартирной электропроводки

Даже человеку непосвященному понятно, что величина сечения определяется суммарной мощностью приборов, подключаемых к внутриквартирной электрической сети. На различные ее участки ложатся различные нагрузки, в соответствии с которыми и следует подбирать толщину кабеля, который может быть:

1. Вводным.
2. Питающим электроплиту или варочную панель.
3. Обслуживающим розеточные группы.
4. Питающим осветительные приборы.

Именно из приведенного выше подразделения я и буду исходить, говоря о том, каким сечением должен обладать кабель, уложенный в определенную часть внутриквартирной проводки.

Какие факторы оказывают влияние на нагрев проводов?

1. Площадь сечения жилы. Для более доступного представления простого человека следует отметить, что чем больше площадь сечения выбранного провода по своим размерам, тем больший ток оно может безопасно провести. Сечение используемых проводов можно определить 2 способами: по марке, измерить штангенциркулем.
2. Материал производства. Следует учесть, что медные провода обладают меньшим сопротивлением. Из чего следует, что нагревание будет осуществляться медленнее, нежели по алюминиевому.

1. Вариант исполнения проводки. Одиночный провод всегда может пропускать более высокий ток, чем по проводу, проложенному вместе с иными.
2. Исполнение прокладки. Сечение проложенных проводов в трубе всегда будет нагреваться быстрее, чем в открытой проводке, так как она обеспечивает хорошее охлаждение.
3. Изоляции. Качество и материал изоляции напрямую оказывают влияние на температурный диапазон, который может пропустить сечение выбранных проводов.
