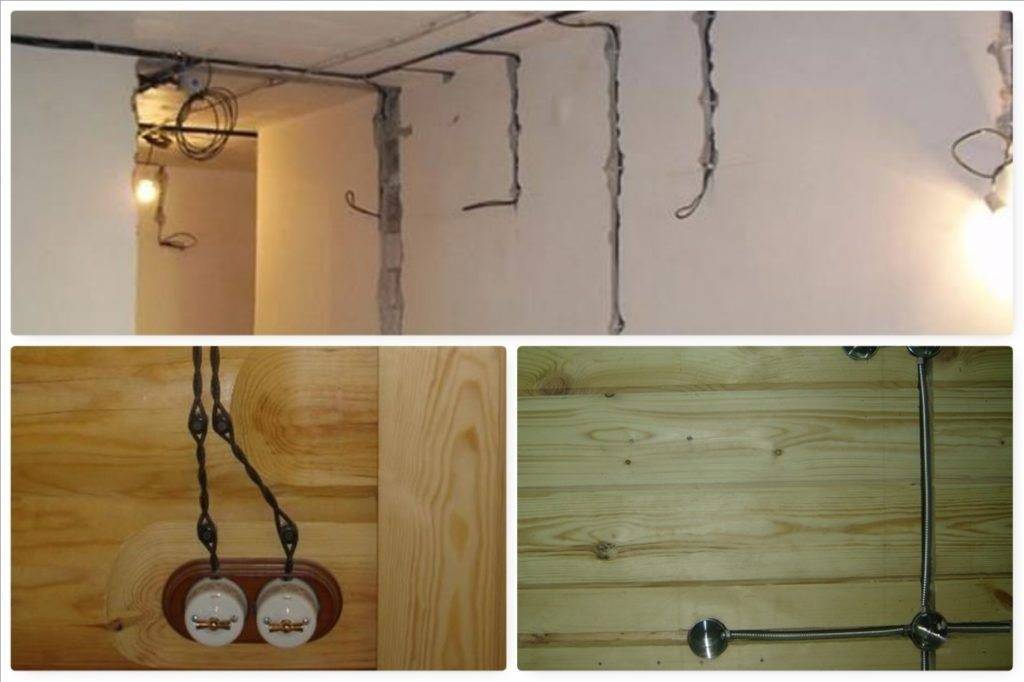

Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Прокладка кабеля в кабель канале

Выполнение монтажа проводки по деревянному строению с применением кабельного канала (иначе называемого коробом) обладает большим количеством плюсов и значительно меньшим числом минусов по сравнению с иными методами электрофицирования строений из дерева.

  • основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
  • раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
  • еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр., правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.

Выпускается кабельный канал «палками», длина которых 2 метра. В первую очередь, надо освободить канал от крышки (если это надо, то укоротить его и сделать вырезы). Если монтаж ведется по стене из кирпича, то потребуется перфоратор. Шестимиллиметровый бур и дюбель-гвозди (обычно размером 6х40 мм).

Прикладываем канал к нужному месту на стене и высверливаем отверстие сквозь его дно. В это отверстие вставляем и вворачиваем дюбель-гвоздь. На стандартную «палку» кабель-канала требуется 4-5 дюбель-гвоздей. Для крепления на стену из дерева применяем обычный шуруповерт и саморезы, имеющие плоские шляпки. После закрепления канала, можно проложить в них провода. В случае большого количества проводов, можно применить в нескольких местах временное закрепление, изготовленное из маленьких кусочков крышки от канала, установив их на расстоянии 1-2 метра. Размер таких временных крепежей может быть 0.1-0.2 м. Это поможет придержать кабель и не позволит ему выпасть из короба.

Если в помещении слишком много углов и поворотов, либо стены, мягко говоря, не очень ровные, то проложить кабельный канал может быть весьма затруднительно. Ведь прокладка канала по кривой стене – процесс почти невозможный. Это, конечно, можно сделать, но результат получится не шибко приятным. Именно поэтому поверхность стен для прокладки коробов должна быть ровной, а сама работа должна выполняться специалистом, имеющим определенные навыки.

Вот, пожалуй, и все, что можно рассказать о том, что же такое кабель-канал и как выполнять монтаж проводки с использованием оного. Естественно, каждый волен выбирать самостоятельно, главное, чтобы результат был безопасным и красивым.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Как произвести электромонтаж

На самом деле самому провести электропроводку в трубах не сложно, нужно всего лишь сделать соответствующую магистраль и запустить в нее кабель. Технология монтажа, собственно, как и условия применения пластиковых либо железных труб имеет свои особенности, о которых мы сейчас поговорим более подробно.

В пластике

ПВХ-трубы рекомендуется использовать при электромонтажных работах на поверхностях открытым способом с соблюдением выше указанных требований, а также в бетонной стяжке пола.

Технология прокладки кабеля состоит из следующих этапов:

  • Согласно электрической схеме стены либо пол размечаются маркером.
  • Через каждые 50 – 90 см магистраль крепится к поверхности клипсами либо скобами.
  • Кабель протягивается внутрь с помощью специальных протяжек – капроновых либо стальных (проволоки).
  • Трубы соединяются с распределительными коробками (местами соединения проводов) и между собой с помощью специального паяльника.
  • Если монтаж производится в полу, поверх готовой трассы заливается бетонная стяжка. Кстати, сразу же следует отметить, что при горизонтальной укладке магистрали нужно организовать небольшой уклон в сторону распределительных коробок для отвода конденсата.

Требования к электромонтажным работам следующие:

  1. Категорически запрещается производить соединение электрических проводов в трубах. Все соединения должны находиться исключительно в распределительных коробках, так рекомендует пункт ПУЭ 2.1.26 (см. Главу 2.1)
  2. Не сгибайте трассу более чем на 90 градусов. В противном случае произвести замену кабеля Вам не удастся, т.к. он будет зажат на повороте.
  3. При монтаже электропроводки во влажных и пожароопасных помещениях обязательно нужно уплотнять место соединения элементов, стык с распределительной коробкой, а также сделать герметичный ввод.
  4. Минимальное сечение провода, который будет проведен внутри, должно составлять не менее 1 мм.кв согласно ПУЭ табл. 2.1.1. «Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках».

В данном случае Вы можете использовать ПВХ/ПНД трубки, а также гофрированные — ДКС, которые часто используют при монтаже электропроводки под гипсокартоном.

На видео ниже наглядно показывается, как провести проводку в ПВХ-трубах:

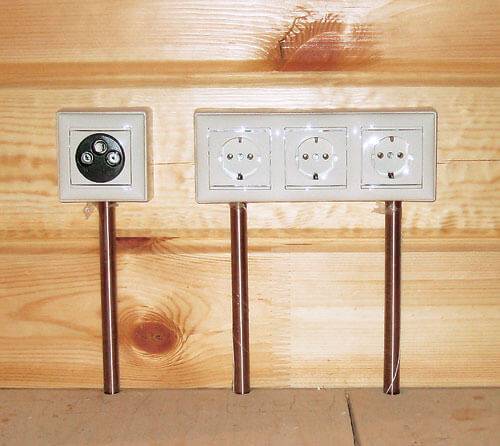

В металле

Альтернативным решением является использование металлических (как оцинкованных, так и железных) труб для монтажа скрытой электропроводки. Такой вариант предпочтителен в том случае, если кабель нужно проложить в земле либо деревянной поверхности, к примеру, при монтаже электропроводки в бане.

Инструкция по прокладке линии своими руками выглядит так:

На видео ниже наглядно показывается, как провести скрытую проводку в железных трубах в деревянном доме:

Разводка электрики в доме из дерева

Прокладка кабеля в металлических трубах

Требования к монтажу электропроводки в железных трубах:

  1. Если Вы решили провести скрытую проводку в полу, то не следует производить покраску металлических элементов, т.к. это ухудшит сцепление бетонного раствора с металлом.
  2. Что касается перегиба, соединения проводов, герметизации стыков и минимального сечения жил, тут все остается также, как и в предыдущем варианте.
  3. Чтобы не повредить изоляцию проводки в месте ее выхода на поверхность, концы стальных трубок нужно оконцевать втулками.
  4. Для быстрой разборки магистрали рекомендуется избегать сварочных соединений, делайте резьбовые соединения.
  5. Медные трубы соединяются пайкой с развальцовкой одной из труб или муфтой большего диаметра. Стальные также можно соединять с помощью сварки.

Вот и вся технология укладки электропроводки в трубах своими руками. Как Вы видите, ничего сложного нет, главное учитывать все советы и действовать строго на основании предоставленной технологии монтажа. Кстати, трубы также можно использовать для того, чтобы самостоятельно сделать ретро проводку в доме. Такой вариант зарекомендовал себя очень оригинально, в чем Вы можете убедиться, просмотрев видео обзор, на котором рассмотрена открытая электропроводка в трубах под старину:

Обзор проводки в стиле лофт

Также читают:

Разводка электрики в доме из дерева

Прокладка кабеля в металлических трубах

Обзор проводки в стиле лофт

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.


Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.


Накладной блок розеток для открытой проводки

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля

Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

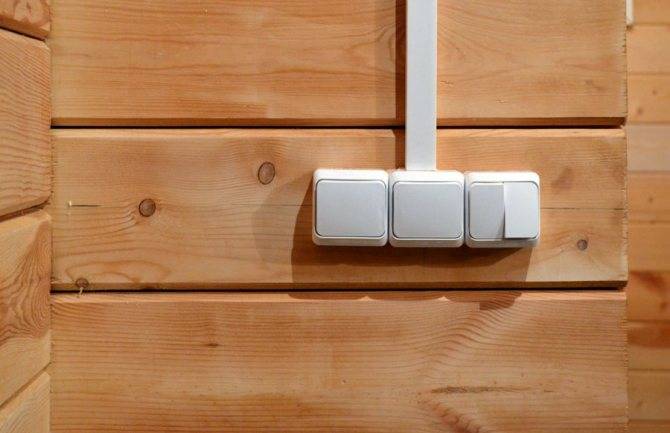

Накладные выключатели в деревянном доме

Расположение коммуникаций

Пожалуй, самой банальной проблемой большинства домашних сетей является неправильное взаиморасположение коммуникаций по отношению к отдельным элементам интерьера. Не хотите, чтобы шкаф перекрыл важную розетку или не хватило шнура от питания телевизора?

В связи с этим фактором важно правильно размещать проводку в каждой стене. Ни в коем случае не допустима прокладка кабелей по пути наименьшего сопротивления, то есть самым коротким путем, по диагонали или посредине стены. Должны быть учтены нормативные требования по расстоянию размещения коммуникаций

Вы можете сэкономить 20-30% кабеля, но незнание, где можно сверлить стену, а где проходит электропроводка, может послужить множеству неприятностей в дальнейшем

Должны быть учтены нормативные требования по расстоянию размещения коммуникаций. Вы можете сэкономить 20-30% кабеля, но незнание, где можно сверлить стену, а где проходит электропроводка, может послужить множеству неприятностей в дальнейшем.

Принимайте непосредственное участие в составлении схемы электропроводки, учитывайте, где располагаются или в будущем будут располагаться элементы освещения, домашняя электроника и мебель.

Некоторые особенности применения

Тонкостенные медные трубы сечением 15мм для электропроводки требуют от мастера наличия специального оборудования для сварки.

При выборе трубы необходимо обратить внимание и на то, какова структура самого кабеля

  1. Если это открытая алюминиевая поверхность провода, использовать стальную или медную трубу нельзя ни в коем случае! Ведь при проводке в металлической трубе кабель будет контактировать с ее внутренней поверхностью, а благодаря высокой степени проводимости стали такая разводка превращается в открытую угрозу для всех, кто будет располагаться в помещении.
  2. Запрещена к использованию и сама по причине, указанной выше. Помимо большого количества ограничений, стальная труба довольно сложна в процессе монтажа.

Ведь в таком случае невозможно допущение сильных изгибов, необходимо применение специального оборудования, да и стоимость стального аналога не намного ниже, чем стоимость пластиковых труб.

Исправить проблему с монтажом поможет алюминиевая деталь. Ведь ее пластичность намного выше, да и в покраске она не нуждается, даже если монтаж производится на открытом участке, который подвержен воздействию внешней среды.

Кроме того, здесь уместны и медные аналоги, которые в дополнение к достоинствам алюминиевых образцов отличаются более высокой степенью надежности.

Но опять же — и алюминиевые, и медные трубы сильно проигрывают пластиковым аналогам. Во-первых, это более высокая цена, тем более, если речь идет о таком материале, как медь, во-вторых, все вышеперечисленные материалы являются отличными проводниками, и электропроводка в таких элементах является самой что ни на есть небезопасной.

Это интересно: Электропроводка в ванной своими руками (видео)

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале. Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка электропроводки делается быстро и после работ не нужны отделочные работы. Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналов, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты кабель каналов IP 20 ( основание перфорировано) или IP 40 ( гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, не обязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.


офисная система кабель каналов

Диаметр проводов и номинал защитных устройств

Одна из самых распространенных ошибок – несоответствие диаметра провода потребляемой мощности. Рост мощности бытовых приборов и их сосредоточение в одном помещении требуют соответствующего увеличения сечения проводов. Проводка, проложенная ранее, обычно имеет сечение не более 2.5 мм2, что допускает подсоединение к ней бытовых приборов с потребляемым током более 16 А. Такой ток соответствует мощности 3500 Вт. Если учесть все электроприборы приборов на современной кухне то получается:

  • Электроплита;
  • Электрочайник;
  • Микроволновая печь;
  • Холодильник;
  • Тостер;
  • Посудомоечная машина;
  • Стиральная машина.

Список только примерный, но общая потребляемая мощность может достигать почти 10 кВт. Похожая ситуация наблюдается в ванной комнате с электрическим бойлером.

Чтобы не утруждаться в расчетах потребляемого тока, можно иметь при себе таблицу соответствия мощности и тока при нормальном напряжении:

Зависимость величины потребляемого тока от мощности электроприборов при напряжении питания 220 В
Мощность, ватт (BA) 100 300 500 700 900 1000 1200 1500 1800 2000 2500 3000 3500 4000 4500 5000 6000
Потребляемый ток, А 0,45 1,36 2,27 3,18 4,09 4,55 5,45 6,82 8,18 9,09 11,36 13,64 15,91 18,18 20,45 22,73 27,27

Таким образом, для помещений с высокой ожидаемой нагрузкой, проводка должна выполняться отдельным проводником с сечением не менее 1 мм2 на каждые 4-5 А потребляемого тока.

Отдельные участки проводки в доме требуется подключать через отдельные автоматы защиты, ток срабатывания которых должен соответствовать подключенной нагрузке. Нельзя ставить автомат с током срабатывания току всей подключенной нагрузки. Обычно все электроприборы одновременно не включаются. Здесь нужно все максимально предусмотреть и учитывать только самые вероятные комбинации включения нагрузки. Ток автомата должен выбираться из ряда стандартных значений:

1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100 А.

Если похожего в ряду нет, то берется ближайший больший по значению. Если используются плавкие предохранители старого типа (пробки), то для увеличения допустимого тока нельзя вместо штатных предохранителей использовать «жучки» из толстой проволоки. Толщина и материал плавких вставок в таких предохранителях строго нормированы в зависимости от тока и в домашних условиях выбрать подходящую замену нельзя.

«Жучок» в пробке. Пример того, что нельзя делать категорически.

Это интересно: Как рассчитать стоимость электромонтажных работ — разбираем в общих чертах

Открытая проводка

В разговорном обиходе провода, не спрятанные в стены, называют внешней либо наружной проводкой. Это верно, но технически не совсем точно. Это также относится к утверждению, что внутренняя проводка проложена за какой-либо поверхностью. И чтобы разобраться во всех терминах, необходимо узнать точные определения каждого.

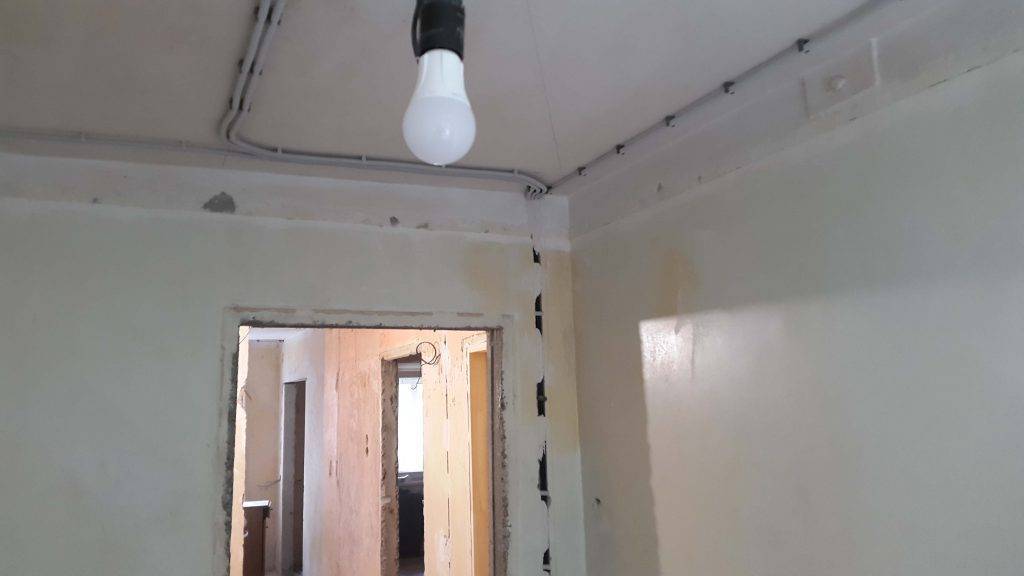

Проводка открытого типаИсточник remontnik.ru

Открытая электропроводка – это вариант размещения токонесущих проводов, когда они либо полностью остаются на виду, либо частично спрятаны за декоративными приспособлениями. То есть все проводники не заглубляются в толщу строительных конструкций (стены, потолки, полы), а идут по их поверхности. Такой способ выступает, как самый простой и поэтому считается бюджетным.

Внешняя (открытая) проводка имеет три подвида:

  • Стационарная. Подключена на постоянной основе.
  • Переносная. Для включения в работу использует штепсельные разъемы.
  • Передвижная. Необходима для обеспечения электроэнергией передвижных механизмов.

Ярким примером переносной открытой проводки являются обычные бытовые удлинители. А передвижной – длинный шнур от пылесоса.

Открытая электропроводка имеет множество способов прокладки:

  • свободно подвешивается к потолку;
  • закрепляется на поверхности кронштейнами;
  • внутри электротехнического плинтуса;
  • на струнах, тросах или роликах;
  • в гофрированном рукаве;
  • на изоляторах;
  • в наличниках, коробах или трубах.

Электропроводка, спрятанная в трубахИсточник esoligorsk.by

Главным достоинством открытой проводки является то, что смонтировать ее способен любой человек, знакомый с электричеством лишь по школьной программе. К тому же для этого не потребуется никаких специальных инструментов. А еще при этом не нужно нарушать целостность стен или потолков.

В рабочем виде проводка всегда доступна к осмотру и ремонту. А если необходимо перенести розетку в другое место, то сделать это очень просто. Это же касается и подключения к сети новых светильников или бытовой техники.

Но и недостатки довольно серьезны. Во-первых, не каждому помещению подходит такой способ проводки (существуют технические нормы). Во-вторых, если допустить превышение нагрузки по сети, то в проблематичных местах происходит перегрев проводников. Это может закончится пожаром в помещении.

Ну, и в не каждый интерьер ее возможно нормально вписать. Поскольку электрические провода на всеобщем обозрении выглядят малопривлекательно.

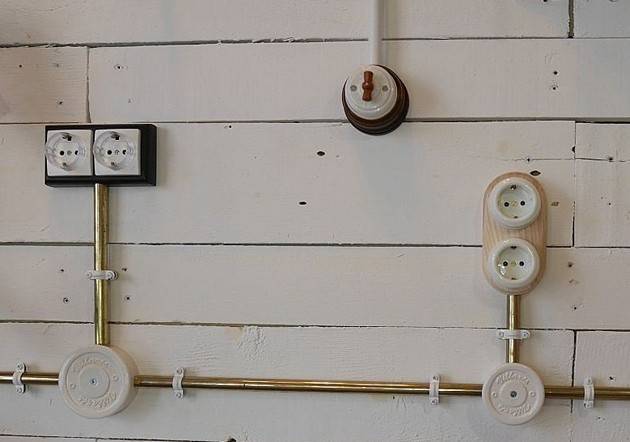

Проводка в стиле ретроИсточник stroikairemont.com

Рассмотрим несколько вариантов отрытой проводки на примерах

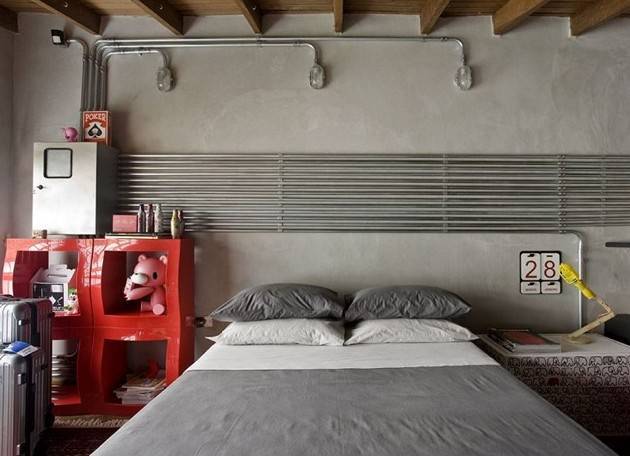

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

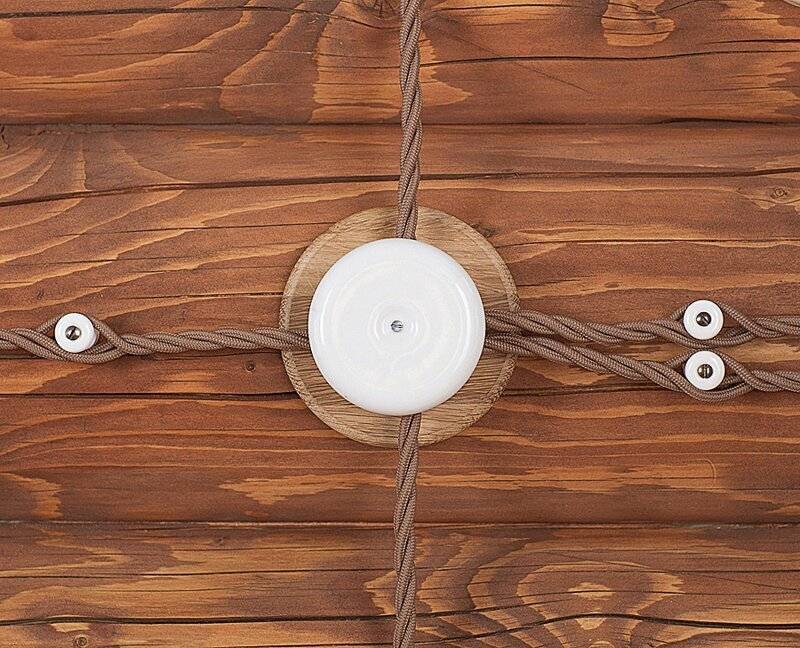

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Некачественные соединения жил кабелей и проводов

    Это одна из главных причин всех пожаров и, соответственно, наиболее опасное нарушение норм электромонтажа. По существу электротехника, впрочем, как и радиотехника, это наука о контактах. Правилам выполнения контактных соединений посвящены ГОСТ 10434-82, пункты 3.8…3.10 и 3.34 СНиП 3.05.06-85, пункты 526.1…526.6 ГОСТ Р 50571.5.52-2011, также некоторые пункты Глав 1.7 и 2.1 ПУЭ. Это далеко не полный перечень нормативных документов, регламентирующих правила выполнения контактных соединений

Стоит обратить внимание на меры против ослабления контактов болтовых соединений, на необходимость предусматривать запас кабеля для повторного присоединения, на требования не допускать в местах соединений механических нагрузок

    Для групповых сетей лучшими параметрами обладают соединения, выполненные сваркой и опрессовкой в гильзах. Можно использовать и различные предназначенные для этих целей сжимы.

    Пайка свинцово-оловянными припоями обеспечивает надежный контакт, но этот вид соединений таит в себе опасность: при использовании кислотных флюсов необходима тщательная промывка мест соединений после пайки, что не всегда возможно выполнить при размещении коробок под потолком. Остатки флюса разъедают изоляцию и могут стать причиной короткого замыкания. При использовании обычной канифоли процесс занимает много времени. Поэтому часто этот вид соединений подпадает под запрет применительно к групповым сетям освещения и розеток. Кроме того в случае короткого замыкания в линии, припой может расплавиться от нагрева.

    Выполнять соединения путем скрутки проводов не допускается, так как качество такого соединения очень сильно зависит от квалификации монтажника. Скрутка может прослужить и 30 лет, а может выгореть и за неделю.

    Нельзя допускать контакта непосредственно между медными и алюминиевыми жилами. Самый простой способ соединения – использовать болтовое соединение, в котором медный и алюминиевый проводники разделены стальной оцинкованной шайбой.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

  • Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
  • Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм2, а для вводного кабеля от этажного щитка составляет 2,5 мм2.
  • Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

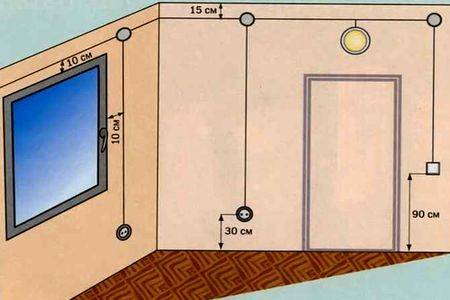

На фото представлены негласные нормы монтажа электропроводки

  • Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
  • В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
  • Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
  • Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Итак:

  • Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
  • Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
  • Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
  • Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
  • Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

  1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
  2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
  3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение


Обязательные условия к подключению стиральных машин:

  • подключение выполняется только к исправной проводке через трехжильный медный кабель;
  • внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
  • обязательно нужно соблюдать технику безопасности;
  • розетка должна быть с заземлением и со встроенным УЗО.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам .

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.
