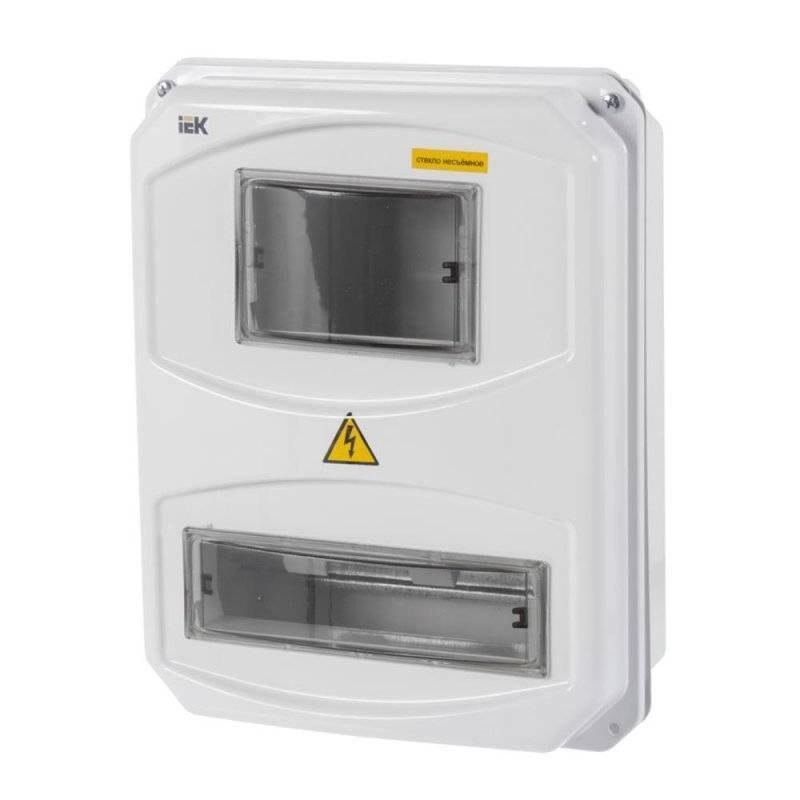

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

  • Экологическая безвредность.
  • Максимальная защита от получения электротравм.
  • Размещаемое оборудование должно подходить по размерам во избежание замыкания.
  • Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

  1. ABB;
  2. Viko;
  3. Schneider Electric;
  4. Legrand;
  5. TDM;
  6. ИЭК.

https://youtube.com/watch?v=G_209-2YWhw

Виды НКУ

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов
В зависимости от расположения корпуса ящики могут быть для наружного применения и для эксплуатации внутри помещений. Защита наружных должна быть не ниже IP44. Распространены металлические герметические антивандальные короба с 2 дверками: внутренняя имеет почтовый замок, а внешняя — сложный винтовой. Толщина стали 1,5 мм. Встречаются оболочки из ударопрочного пластика. Наружный ящик для электросчетчика характерен для частных домов.

Подбирать модель стоит по климатическому исполнению: У1, УЗ, УХЛ3, УХЛ4. Расшифровка маркировок:

  • У — умеренный климат;
  • УХЛ — умеренный и холодный климат;
  • 1 — улица,
  • 3 — закрытые помещения с естественной вентиляцией,
  • 4 — пространства с искусственной вентиляцией, полным или частичным кондиционированием, лаборатории.

Содержимое и расположение щитов:

  • квартирные групповые и учётно-групповые устанавливаются в индивидуальных жилищах, организовывают соединение групповых цепей, отличаются наличием счётчика во втором варианте;
  • этажные распределительные, учётно-распределительные и учётной-распределительно-групповые — располагаются на стенах этажных коридоров и лестничных клеток, разводят линию по квартирно-групповым узлам, содержат поквартирную учётную аппаратуру и присоединение цепей.

По способу установки электроящик бывает навесной, монтируемый в нишу или напольный шкаф. Врезной ящик меньше выбивается из обстановки, но для него нужно штробить стену, что не всегда допустимо. При открытой проводке данный способ установки не актуален. Навесные закрепляют к вертикальной поверхности при помощи самореза. Шкафные привинчивают к полу. Сбор электронной «начинки» может осуществляться как до, так и после закрепления корпуса.

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

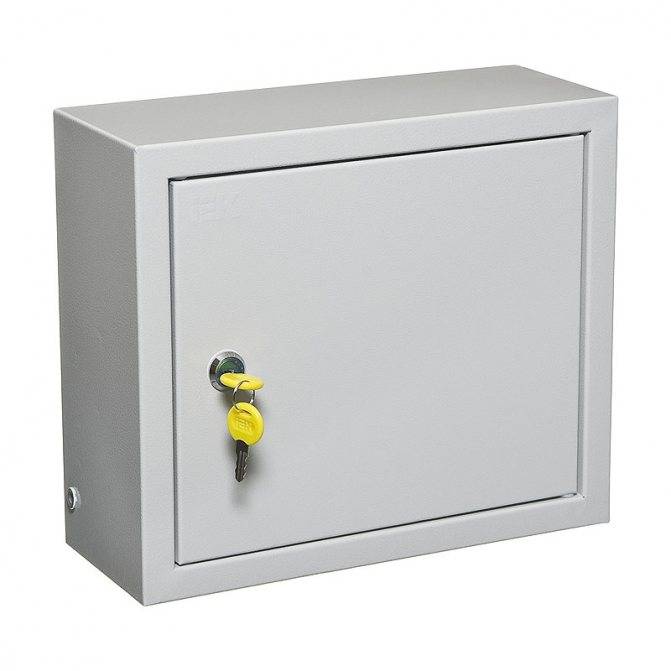

Навесной

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

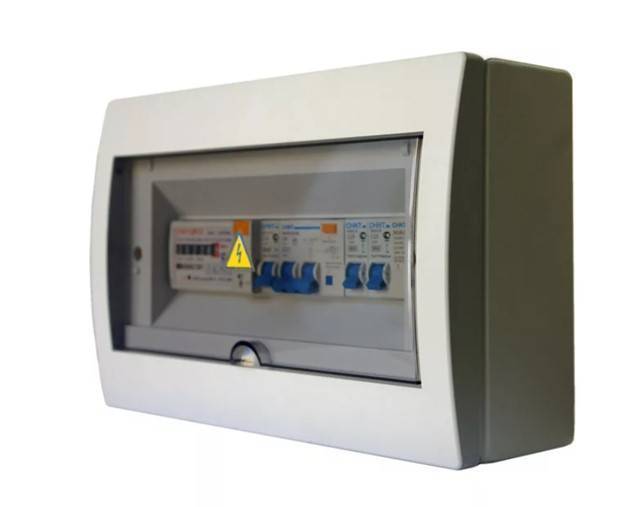

Встраиваемый

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов
Напольный

По наличию защиты от поражения током — I или II класс. I — наличие заземление не токоведущих частей, II — двойная или усиленная изоляция.

По количеству фаз — одно- или трёхфазные. Это влияет на размеры и количество технических отверстий.

Специфика устройства

Ящики под электросчетчики могут быть цельными и разборными. По способу монтажа различают следующие типы моделей:

  1. Открытые.
  2. Скрытые.
  3. Встраиваемые.
  4. Накладные.
  5. Напольные.

Показатели длины, ширины и глубины боксов разных моделей существенно отличаются.

В зависимости от специфики электросети монтируют одно- или трехфазные счетчики. Для каждого из этих видов приборов учета электроэнергии существуют свои типы ящиков. Подавляющее большинство из них оснащены смотровыми окнами.

Различают следующие типы ящиков:

  • распределительные металлические и пластиковые щиты ЩРН (распределительный навесной) и ЩРВ (распределительный встраиваемый);
  • металлические щиты с монтажной панелью ЩМП и ЩРН-М;
  • учетно-распределительные щиты ЩУРН (учетно-распределительный навесной)/ЩУРВ (учетно-распределительный встраиваемый), ЩУ (щиты учета);
  • шкафы ШКН (шкаф контроля напряжения);
  • влагозащищенные боксы;
  • антивандальные;
  • магистральные металлические шкафы ВРУ (вводно-распределительное устройство), ГРЩ (главные распределительные щиты) и АВР (автоматический ввод резерва).

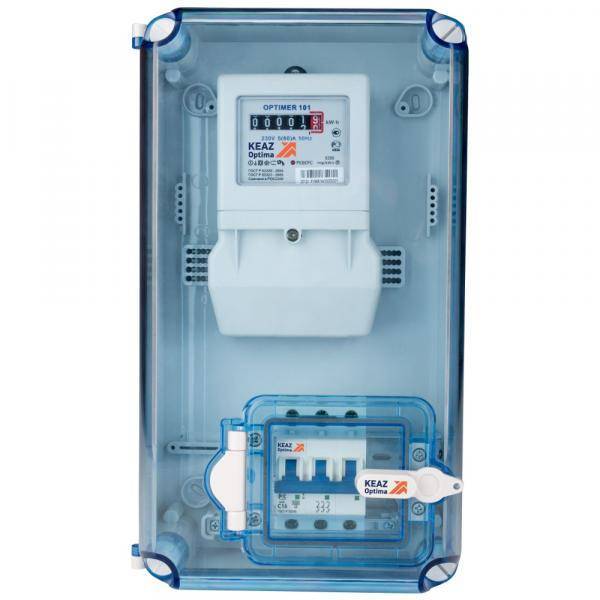

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Электрическая схема

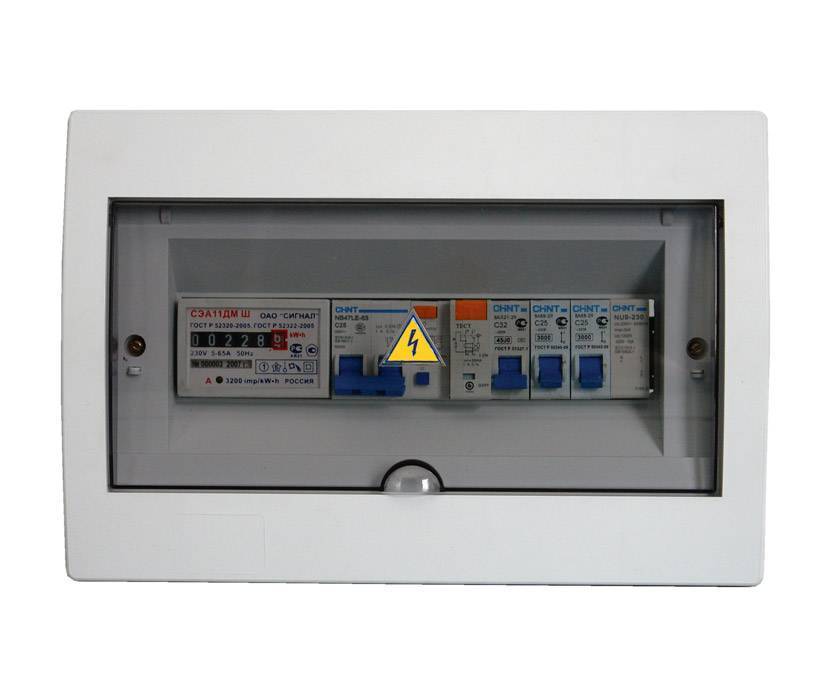

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

При установке щитка для электросчетчика и автоматов обязательно должна быть электрическая схема, которую требуют электрики. Она может быть начерчена вручную или создана в специализированных программах. Требования к схеме довольно жесткие. Она должна обеспечивать надежную и удобную эксплуатацию электросети. Для начала необходимо определить количество фаз. Стандартом в квартире является однофазная система подключения. Что касается различных мастерских, заводов, фабрик, то в этом случае используется трехфазное подключение.

Обязательно необходима система заземления, которая в случае утечки тока может сохранить жизнь. Существуют основные типы заземления, которые применяются в квартирах и домах: TNC, TN-S или TN-C-S. Первый тип совмещает в себе заземление и ноль, но в наше время уже практически не применяется. Вот одна из схем типового электрощита.

Эта схема предполагает однофазный вход, на котором установлены электрические однофазные автоматы, защиты и счетчик. Дальше по схеме можно наблюдать УЗО (устройство защитного отключения противопожарное). В основном этот тип защиты применяется от утечки токов с большими значениями. Следующим этапом будет установка дифференциальных автоматов. Этот тип автоматов довольно хорош по своим характеристикам, а также он сочетает в себе функции обычного автомата и УЗО. Если надобности в таких автоматах нет, то устанавливаются обычные автоматы.

Оптимальным решением будет разбить на группы весь дом или квартиру и установить по одному отдельному автомату на каждую комнату. Но также при установке необходимо учесть тот фактор, что чем мощнее приборы подключаются к сети, тем мощнее должен быть автомат. Одна из распространенных схем электрощита с разветвлением на 3 линии изображена на Рис. 2.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

  1. Технические параметры.
  2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный  счетчик, а также прибор не прошедший поверку.

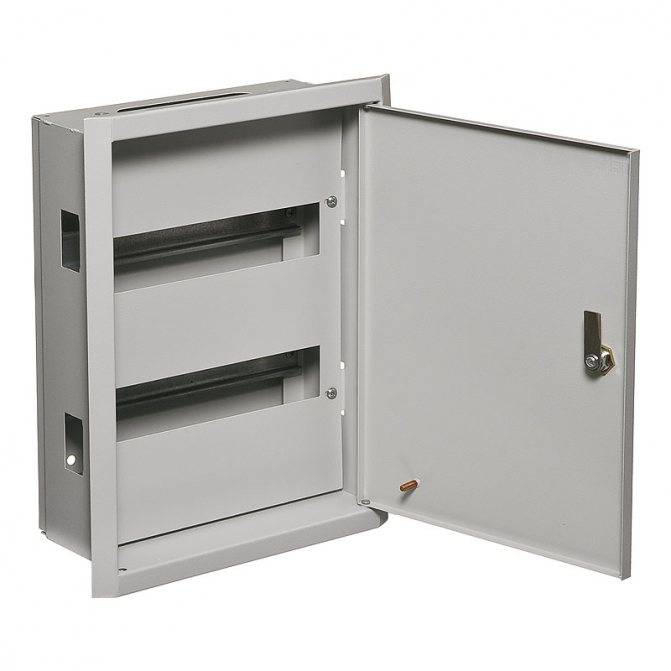

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматовМноготарифный счетчик Меркурий 203.2Т

Особенности конструкции и назначения

Наименование «автоматический» не означает, что данное устройство управляет работой электросети. Автоматы отключают подачу тока в одностороннем порядке, размыкая цепь. Последующее включение производится вручную после устранения неисправности.

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Корпус классического варианта автомата, выполненный из токоизолирующего негорючего материала, укомплектован следующими элементами:

  • индикатором состояния силовых контактов;
  • механизмом свободного расцепления;
  • тепловым расцепителем;
  • юстировочным винтом;
  • контактным зажимом;
  • силовыми контактами;
  • электромагнитным расцепителем;
  • дугогасительной камерой;
  • защёлкой для установки на ДИН-рейку.

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматовАвтоматические выключатели

Процесс расцепления производится следующими способами:

  • вручную, воздействием на рычаг;
  • от воздействия электротоков короткого замыкания;
  • избыточной нагрузкой – при превышении номинальных характеристик.

Посредством дугогасительной камеры производится охлаждение и разбивка электрической дуги.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки.

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Требования к конструкции шкафа учета

Уличный ящик должен быть соответственно защищен от попадания внутрь пыли и влаги. Не вдаваясь в подробности формирования маркировки степеней защиты отметим, что корпус щитка учета на улице должен иметь защиту IP44 и выше. Можно дополнительно расположить его под навесом – хуже от этого точно не будет. Но снижать степень защиты из-за этого не стоит. Ситуации бывают разные: прохудившаяся крыша, оборвавшийся поливочный шланг или разыгравшиеся дети могут поспособствовать попаданию влаги внутрь щита. И тогда – недалеко до беды: залитый водой узел учета будет испорчен коротким замыканием.

Второе – бокс должен быть защищен от доступа посторонних лиц и запираться на замок. Здесь есть один нюанс: почти все производители, за редким исключением, не отягощают себя уникальными ключами от этих замков. Поэтому вскрыть такой щиток может любой желающий, имеющий в наличии такой же ключ.

Если ключ от бокса универсален, позаботьтесь об установке дополнительных ушек под навесной замочек. Это немного подпортит эстетику, но добавит вам спокойствия.

Для ввода кабелей в щиток учета он должен либо обладать штатными сальниковыми вводами, либо вам придется докупить их самостоятельно и установить. Наличие в комплекте у щитков и боксов резиновых сальников не должно добавлять оптимизма. Используйте те сальники, которые затягиваются с помощью ключа (для ИЭКа это серия PG или им подобные). Они не только наглухо перекроют доступ влаге внутрь бокса, но и обеспечат надежную фиксацию кабелей на входе.

Вводные сальники серии PG

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

  • главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
  • аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
  • щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
  • щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

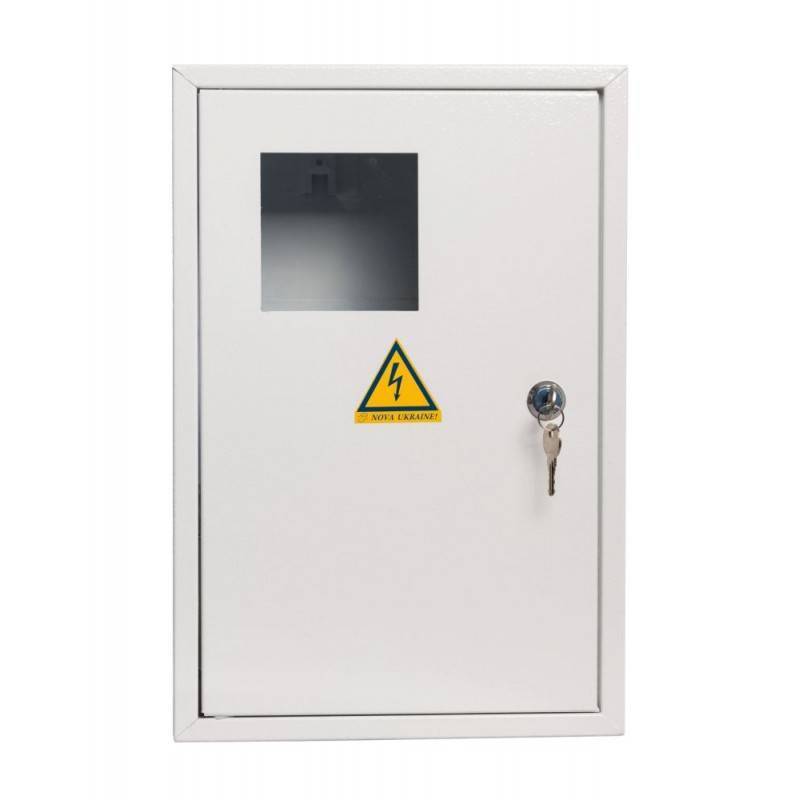

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматовЩит распределительный подъездный

Разновидности уличных ящиков

В настоящее время рынок предлагает две разновидности, в основе их классификации лежит материал, из которого ящики изготавливаются. Это металл и пластик. Но необходимо отметить, что модификаций данного устройства огромное количество, хотя предназначены все они для одних и тех же целей (о них уже было упомянуто).

Но среди производителей не существует определенных точных терминов. То есть, ящики для счетчиком могут называться по-разному. К примеру, шкаф или щит учета электроэнергии, бокс или учетно-распределительный щит. Все эти модели выпускаются под разными названиями, но это одно и то же с разными габаритными размерами и предназначенные под разную начинку. Но во всех них предусмотрена возможность установки счетчика учета электроэнергии.

Какие еще требования предъявляются к этим установкам?

  • Во-первых, уличный ящик должен быть практичным. Находясь на улице, он подвергается негативному воздействию погодных условий и солнечным лучам. И такие нагрузки щит должен хорошо выдерживать, то есть, обладать долгосрочным сроком эксплуатации.
  • Во-вторых, он должен быть удобным при монтаже и в обслуживании. Поэтому практически во всех моделях предусмотрена установка счетчика и дополнительной аппаратуры на DIN-рейку.

Поэтому многие владельцы загородных домов считают своим долгом самостоятельно провести монтаж уличного шкафа, забывая о том, что представители энергоснабжающей организации могут такую установку и не принять, наложив еще вдобавок и штраф. Поэтому рекомендуется монтажные работы переложить на плечи специалистов, имеющих допуск на проведение данного вида работ. Вам просто необходимо оставить заявление, мастера сами придут и все установят, а контролер составит акт о приемке счетчика к обслуживанию.

Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов

Не будем лукавить, можно добиться и самостоятельного монтажа. Только для этого надо будет получить разрешение на проведения электромонтажных работ. А вот дадут ли такое разрешение – это вопрос.

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

  • В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
  • Произведено секционирование пространства под различное оборудование.
  • Предусмотрено место для пломбирования и препятствия для нарушения пломб.
  • Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.

Нюансы выбора

В торговых точках электрические щитки представлены в большом ассортименте. Их выпускают почти все ведущие производители электрофурнитуры. Наиболее часто электрики выбирают щиты таких торговых марок, как Schneider Electric, Hager, ABB, Legrand, Viko, IEK, Makel (последние 3 являются наиболее бюджетными вариантами).

Перед тем как приобрести приспособление, понадобится решить, где будет располагаться бокс и какую электрофурнитуру планируется в него установить.

Настенные шкафы позволяют проводить безопасный электромонтаж, они предназначены в основном для установки в деревянных домах или на стенах, где проблематично выполнить нишу. Встраиваемые боксы прекрасно вписываются в интерьер и используются в коридорах, предназначенных для аварийного выхода.

Если планируется покупка квартирного встраиваемого электрического щитка, тогда следует выяснить вопрос с установкой счётчика электроэнергии. Поскольку отключать и коммутировать счётчик потребитель не имеет права, то перед его переносом в коробку понадобится вызвать электрика. Чтобы этого избежать, можно приобрести для дома небольшой бокс. В среднем для трёхкомнатной квартиры хватает ящика, рассчитанного на 12 модулей с учётом того, что вводный автомат занимает два посадочных места.

В случае запланированной замены или переноса счётчика можно купить комбинированный шкаф. Расположение всех распределительных элементов в одном месте будет выглядеть гармоничнее. При этом и коммутировать их между собой будет удобнее. Желательно, чтобы в закрывающей дверце была прорезь, через которую удобно снимать показания устройства учёта. Ещё лучше, если электрощиток будет оборудован прозрачной дверцей. Она позволит не открывать каждый раз коробку, чтобы оценить положение автоматических выключателей.

Для бытовых и административных зданий класс защиты щитка должен быть не ниже IP31, для производственных — IP54. Уличный щиток, располагающийся на открытой местности, должен иметь класс защиты IP55 и выше. Габариты электрощита зависят от устанавливаемых в него типов модулей и их количества. Чаще всего для дома выбираются приспособления с глубиной 120 мм.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля

При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

  • Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
  • Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

  • Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
  • Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
  • Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

  • В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
  • С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
  • D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.
