Как определить фазу и ноль без приборов: подробная инструкция

Содержание

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

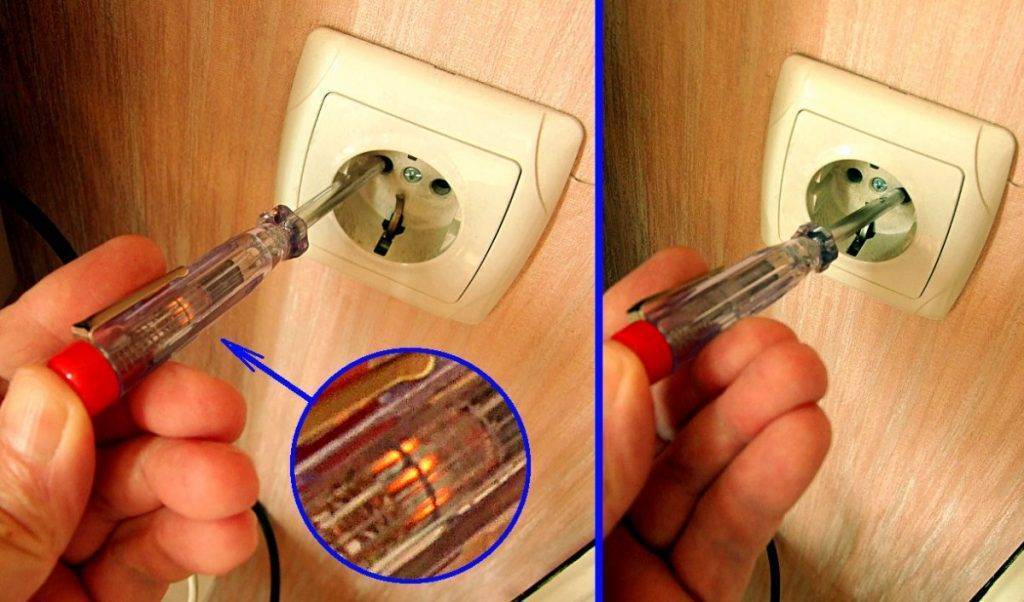

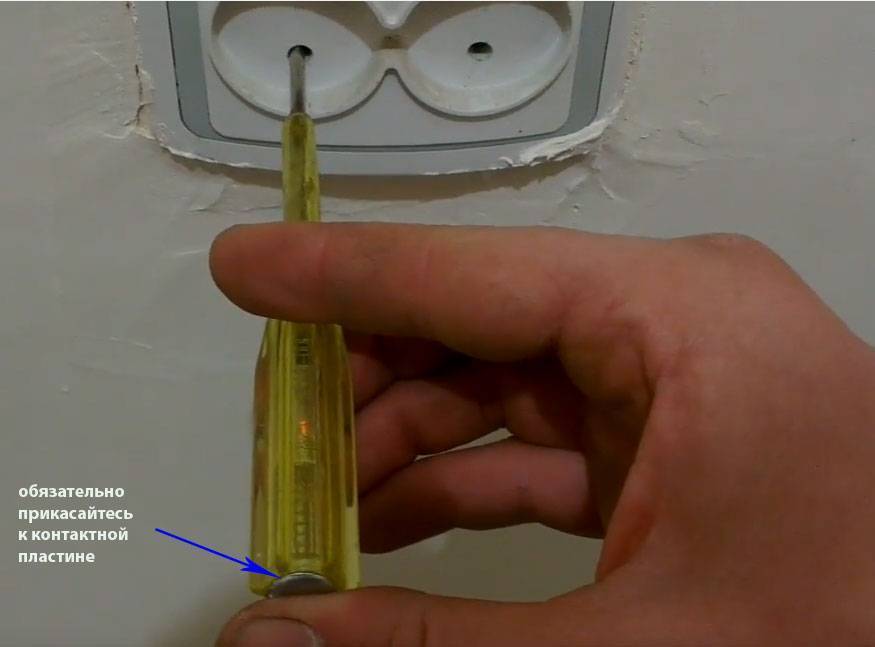

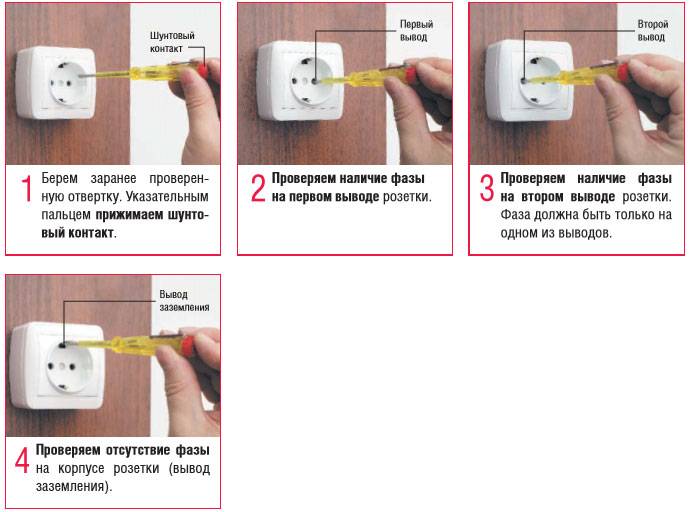

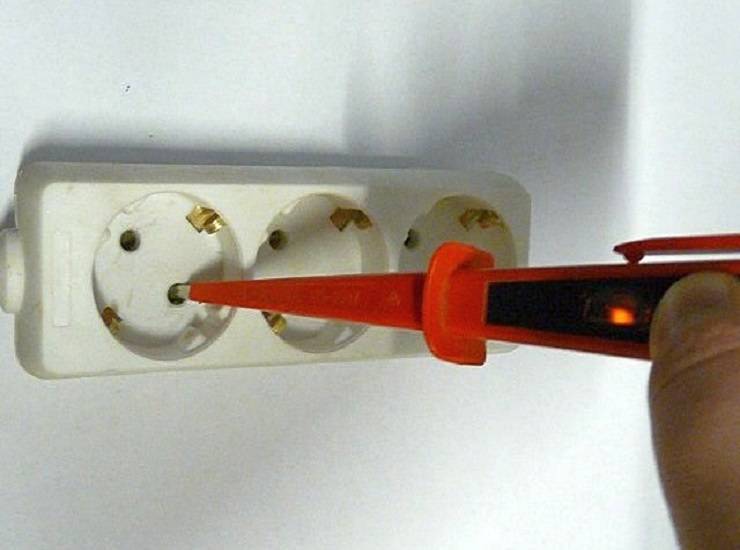

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

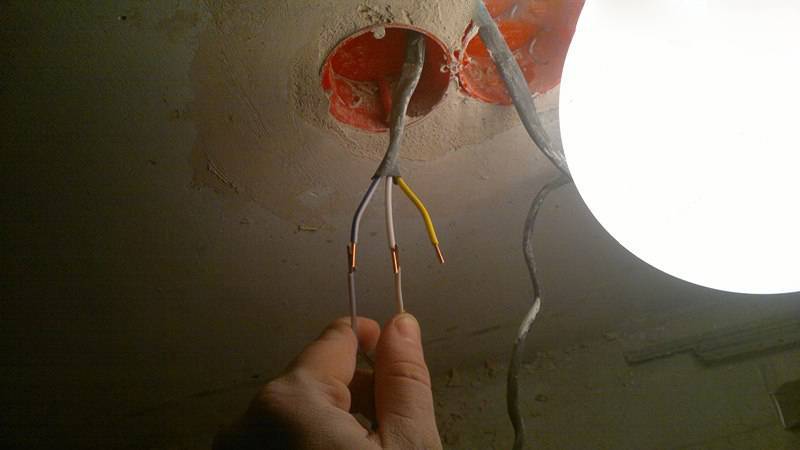

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Устройство бытовых электрических сетей

Как определить фазу и ноль без приборов: подробная инструкция
Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.Бытовые электросети современного образца выглядят и функционируют следующим образом:

  1. Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
  2. Выводы, подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
  3. В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
  4. Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
  5. Фаза и нуль, после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
  6. Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
  7. Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
  8. Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
  9. Система, по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
  10. Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

Особенности определения фазы и нуля

Как определить фазу и ноль без приборов: подробная инструкция

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Картошка это не только еда

В случае если под рукой не оказалось никаких приборов, есть один народный метод: использование картофелины. Воспользовавшиеся этим простым способом делятся своим опытом:

  1. Понадобится крупная сырая картофелина;
  2. Резистор (номиналом которого минимум 1Мом);
  3. Два провода.

Первый проводок втыкается одним концом в картошку, другой его конец подсоединяется к металлу (к отоплению или водопроводу). Второй провод втыкается в срез овоща на большом расстоянии от первого, а другой конец через резистор касается проверяемого провода. После этого следует подождать несколько минут, если реакция проявилась — значит это фаза.

Чтобы определить фазу или нуль можно воспользоваться любым из перечисленных способов — главное, всегда быть осторожным при работе с током и соблюдать правила безопасности (при работе рекомендуется использовать защитные перчатки из резины).

Как проверить ноль и фазу без приборов

Забавный, но все же эффективный способ, позволяющий определить фазу и ноль без индикатора, мультиметра либо другого тестера. Все, что понадобится, — картофелина, 2 провода по 50 см и резистор на 1 МОм. Конец первого проводника подключается к сети, второй конец вставляется в срез картошки. Что касается второго провода, один его конец нужно расположить в том же срезе, на максимально возможном расстоянии от уже вставленной жилы, а другим концом будут «щупаться» выводы, на которых нужно найти фазу и ноль без приборов.

Вам это будет интересно Особенности ШДУП У4

Как определить фазу и ноль без приборов: подробная инструкция
Определение с помощью картофелины

Определение происходит следующим образом:

  • Если на срезе образовалось небольшое потемнение — это проводник, в котором находится фаза;
  • Никакой реакции не было — найден ноль.

Как определить фазу и ноль без приборов: подробная инструкция
След от фазы Нахождение фазы и ноля — процесс, который может быть проведен многими способами. Наиболее надежные из них — обнаружение с помощью приборов. При этом нужно выполнять правила эксплуатации и безопасности.

Определение фазы среди двух проводов

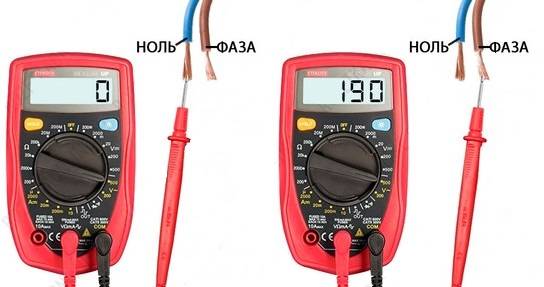

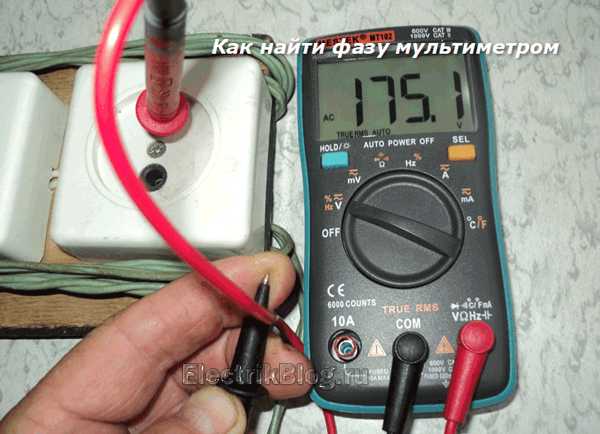

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

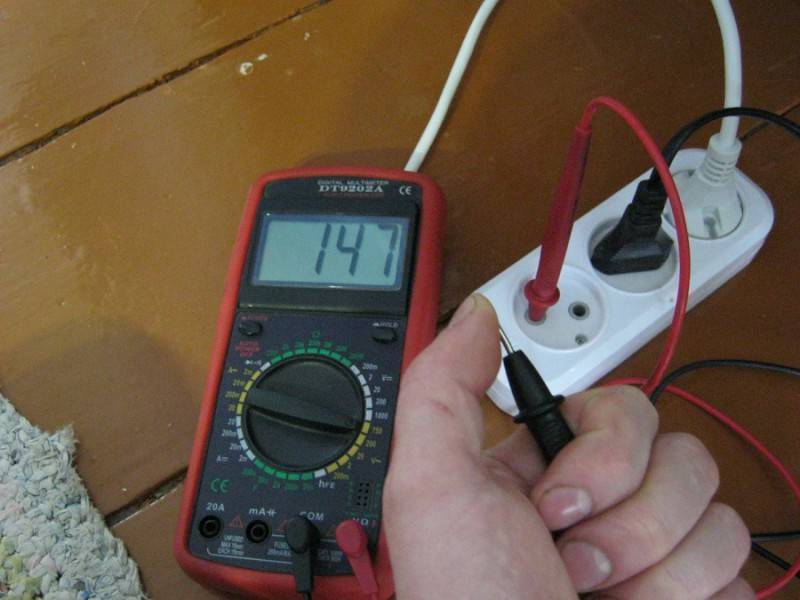

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Как определить фазу и ноль без приборов: подробная инструкция

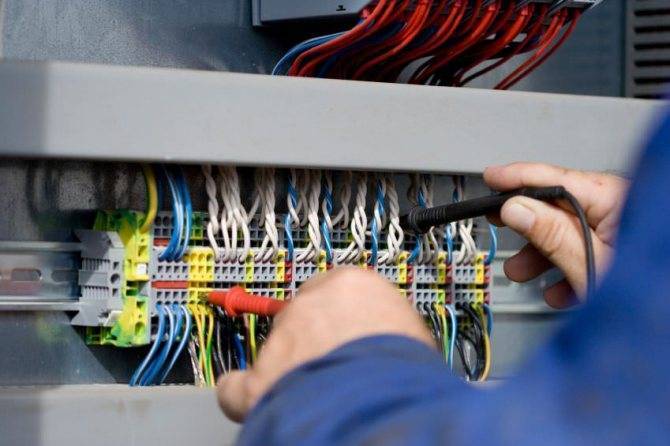

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Как определить фазу и ноль без приборов: подробная инструкция

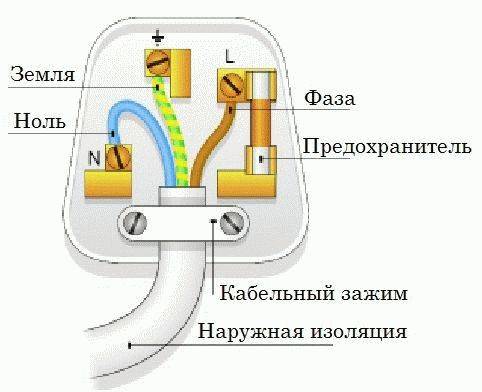

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией

Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую

Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

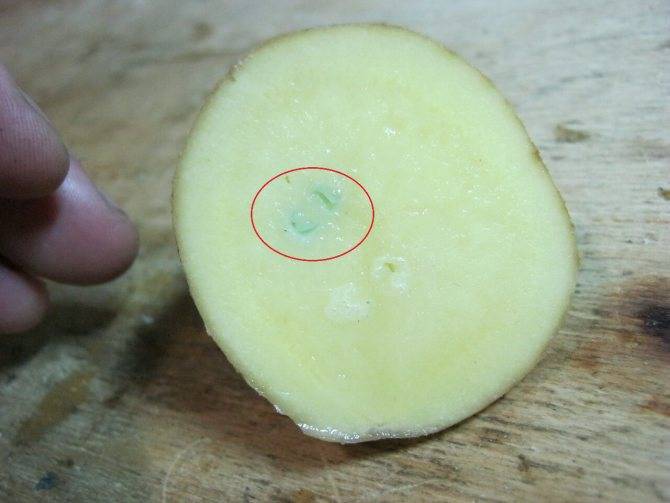

Определение с помощью картошки

Как определить фазу и ноль без приборов: подробная инструкция

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

  1. Взять одну сырую картофелину и разрезать ее на две части.
  2. Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
  3. Подождать около 10 минут, после чего вытащить оба провода.
  4. Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

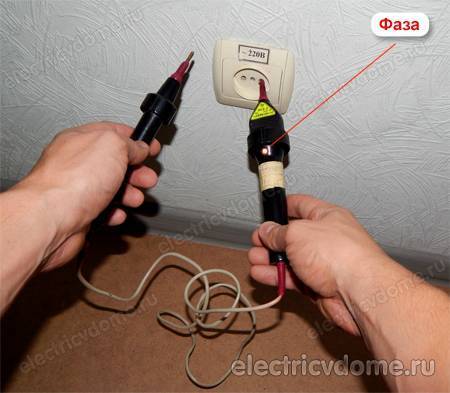

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Как определить фазу и ноль без приборов: подробная инструкция

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

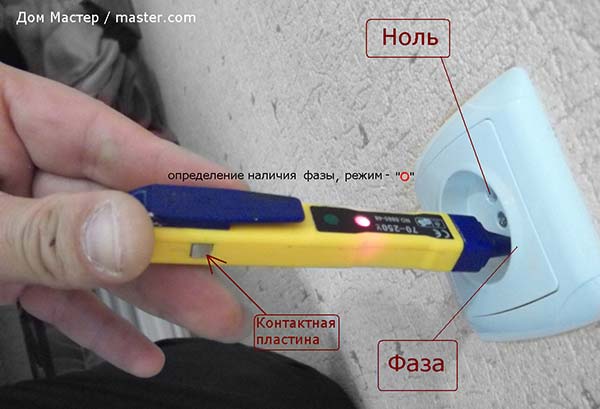

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Как определить фазу и ноль без приборов: подробная инструкция

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Как определить фазу и ноль без приборов: подробная инструкция

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

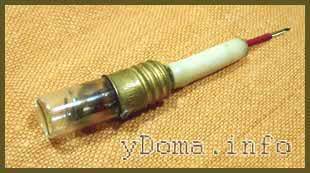

Как самому сделать индикатор-пробник для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Как определить фазу и ноль без приборов: подробная инструкция

Для этого нужно к одному из выводов любой , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Как определить фазу и ноль без приборов: подробная инструкция

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться .

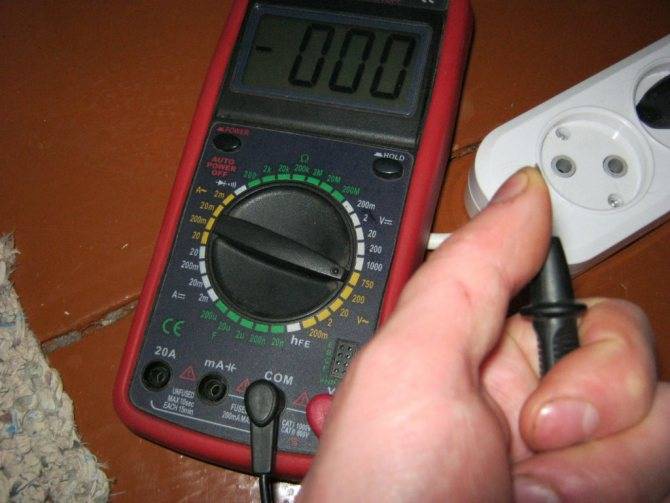

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Как определить фазу и ноль без приборов: подробная инструкция

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Как определить фазу и ноль без приборов: подробная инструкция

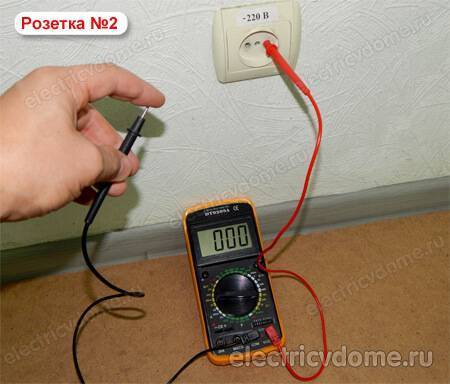

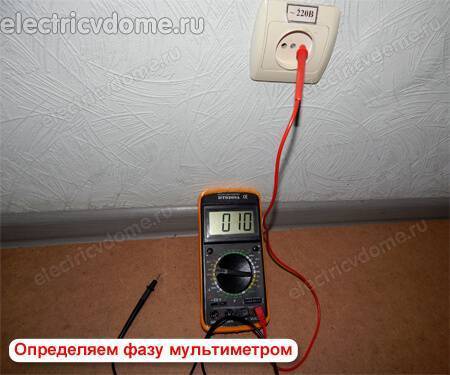

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

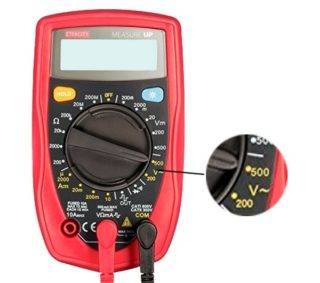

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Как определить фазу и ноль без приборов: подробная инструкция

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу

Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям

Указывайте нарушение правил защитного зануления зданий.

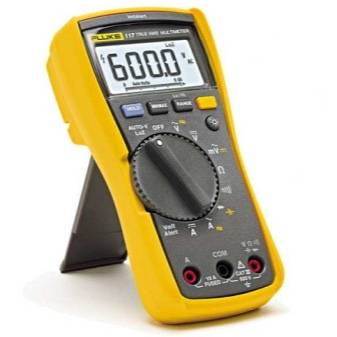

Определение с помощью мультиметра

Как определить фазу и ноль без приборов: подробная инструкцияПоложение переключателя диапазонов измерений на мультиметре

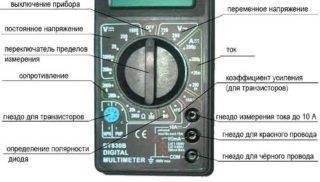

Любой домашний электрик должен иметь в своем наборе инструментов мультиметр. Это универсальный тестер, позволяющий проверять работоспособность электронных компонентов, измерять напряжение и силу тока, а также прозванивать цепи. Недорогое и качественное устройство с простейшим функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие приборы с дополнительными опциями и минимальной погрешностью.

Мультиметры бывают двух видов по способу работы – электронные и аналоговые. Стрелочные или аналоговые – это простой прибор со стрелкой. Цифровой мультитестер показывает значения цифрами. Метод определения для обоих видов устройств одинаков.

Правила работы с мультиметром:

  • Нельзя проводить измерения при повышенной влажности.
  • Не используются неисправные щупы.
  • Предел измерения должен превышать измеряемое значение.
  • При замерах запрещено крутить ручки или ставить другие пределы.

В настоящее время активно используются именно цифровые мультиметры. Алгоритм проверки может отличаться.

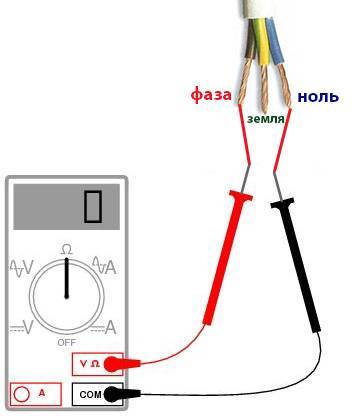

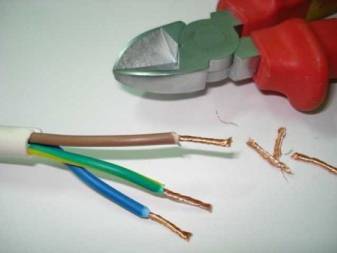

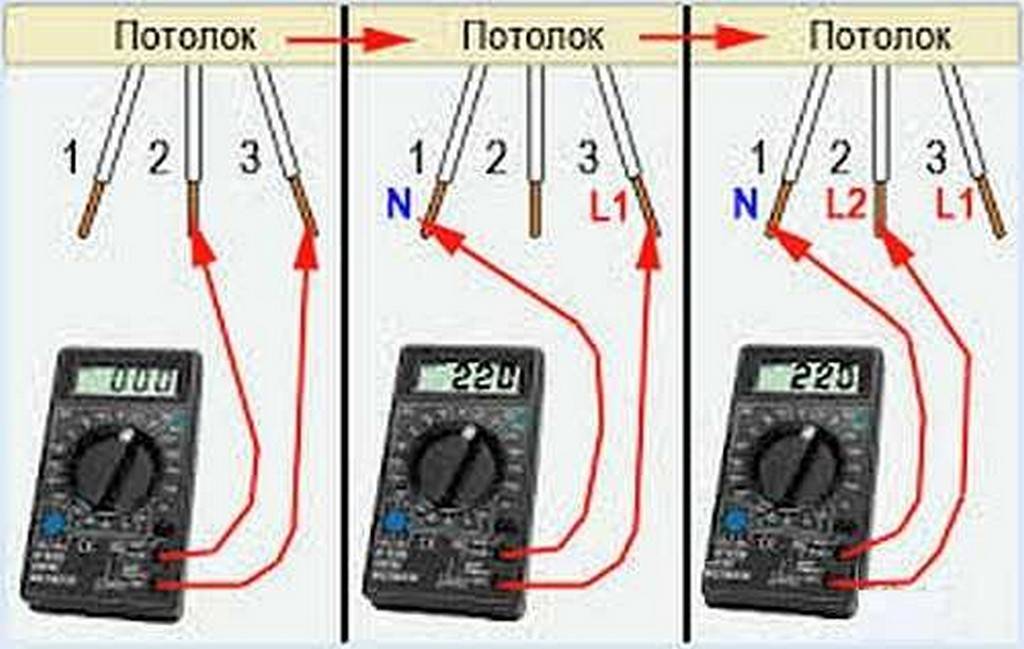

Проводка из трех проводов без маркировки

Как определить фазу и ноль без приборов: подробная инструкцияПоиск фазы методом исключения

Можно выбрать метод исключения. Чтобы найти фазу, мультиметр следует собрать и поставить щупы слева и справа – черный  в разъем COM, красный – в разъем для измерения напряжения. Переключатель следует поставить в сектор переменного напряжения V~ или ACV. Стрелкой выбирается граница напряжения – оно должно превышать сетевое. На тестере можно увидеть значения 500, 600, 750 Вт в зависимости от модели.

Затем проводятся измерения напряжения между зачищенными жилами. Может получиться 3 варианта:

  • Между нулем и фазой должно быть напряжение, близкое к сетевому 220 В.
  • Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО автомат может сработать. Если УЗО отсутствует или есть минимальный ток утечки, показываемое напряжение будет в пределах погрешности номинала.
  • Между нулем и землей напряжение нулевое.

Проверка контакта в розетке непосредственным замером напряжения

Как определить фазу и ноль без приборов: подробная инструкцияОпределение фазы с помощью мультиметра

Мультиметр подготавливается, производится контрольное измерение напряжения в розетке. Это позволяет убедиться в отсутствии обрывов на линии и работоспособности самого устройства. Если полученные на дисплее цифры корректны, подсоединение выполнено верно.

Красным щупом нужно коснуться тестируемого проводника. В случае проверки розетки щуп ставится в гнездо. Если проверяется зачищенный конец кабеля, рекомендуется подключаться через зажим-крокодил. Второй щуп прикасается к пальцам руки. На дисплее замеряются показания. В случае установки черного щупа на ноль напряжение будет нулевым или близким к нулю. При попадании на фазу напряжение будет достигать десятков или сотен вольт.

Касание щупа рукой в данном измерении безопасно. Предварительно прибор тестировался на исправность, поэтому человек не будет поражен электрическим током, опасным для жизни. Но даже несмотря на безопасность процедуры не все могут переступить психологический барьер. Тогда можно коснуться щупом штукатурки, потолка или обоев. Они имеют небольшую влажность, поэтому показания на тестере будут видны. Они будут ниже необходимого значения, но определить фазу таким способом реально. Также в качестве второго контакта можно использовать любой заземленный прибор (отопительный радиатор, водопровод) или металлический каркас без заземления.

Поиск нуля и земли

Как определить фазу и ноль без приборов: подробная инструкцияРежим измерения напряжения на мультиметре для определения фазы

Определение фазы не вызывает сложностей. Труднее отличить ноль от земли. Есть разные методики определения, но они все не являются достоверными. Точно выявить назначение жилы можно при помощи профессиональных приборов из арсенала специалистов.

Один из способов – проверка мультиметром. Если срабатывает УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазовым и нулевым проводником защитное устройство не срабатывает. Это связано с тем, что при замере между фазовой и заземляющей жилой образуется небольшой ток утечки, которого может не хватить для срабатывания защитной системы.

Второй способ – прозвон с помощью мультитестера. Мультиметр переводится в состояние измерения сопротивления. Диапазон можно поставить до 200 Ом. Обязательно нужно отключить напряжение на щитке. После этого следует проверить напряжение между проводниками и заземленным предметом. Значение сопротивления на заземляющей жиле должно быть ниже, чем на нулевой.

Методы

Теперь, когда стало ясно, что представляют собой ноль, фаза и заземление, необходимо разобраться в методах, при помощи которых они могут быть определены. Наиболее распространёнными и общепринятыми будут 3 метода, с использованием которых можно проверить фазу и ноль:

  • по расцветке самих жил;
  • при помощи отвёртки-индикатора;
  • с использованием мультиметра.

Если говорить о первом методе, то он является простейшим и ненадёжным. Обычно проводники имеют цветную изоляцию оболочек. Фаза отличается серой, коричневой, чёрной либо белой оплёткой. Ноль обычно делается синим либо голубым. Заземление, как правило, имеет зелёный либо зелено-жёлтый цвет. Тут не требуется применять какие-либо приборы или технику – посмотрели на цвет и поняли, что за кабель перед вами.

Как определить фазу и ноль без приборов: подробная инструкцияКак определить фазу и ноль без приборов: подробная инструкция

Если говорить об отвёртке-индикаторе, то этот способ будет более надёжным для нахождения фазы и ноля. Она обычно имеет корпус, не проводящий ток, а также встроенный индикаторный резистор, являющийся обычным диодом. Чтобы осуществить проверку ноля с фазой, следует осуществить такие действия.

  • Выключить общий УЗО ввода в квартиру.

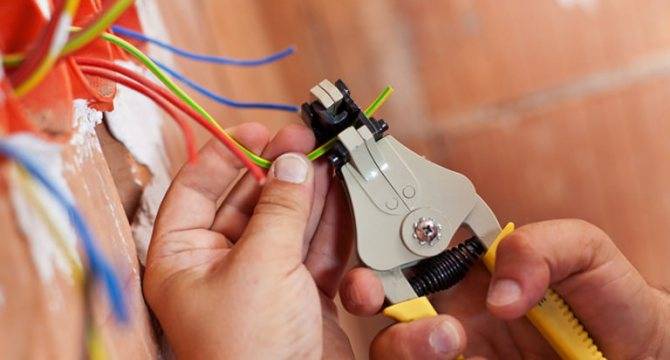

  • Осуществить зачистку чем-то острым проверяемых жил от изоляции на 1 сантиметр. Далее, производится их разведение на определённое расстояние, дабы исключить соприкосновение и дальнейшее короткое замыкание.
  • Осуществляем подачу тока, предварительно включив автомат ввода.
  • Отвёрточным жалом необходимо прикоснуться к оголённым проводникам. Если горит индикаторное окно, это будет означать, что перед нами – фазный кабель. Отсутствие света свидетельствует, что проверяемый провод является нулевым.
  • Теперь помечаем маркером необходимую жилу и опять обесточиваем общий автомат, после чего осуществляем подсоединение аппарата коммутации.

Как определить фазу и ноль без приборов: подробная инструкцияКак определить фазу и ноль без приборов: подробная инструкция

Как можно убедиться, в этом нет ничего сложного. А вот более точные и сложные проверки производятся с использованием такого прибора, как мультиметр, или, как его ещё называют, тестер. Он представляет собой комбинированный прибор для проведения различного рода электрических измерений. Мультиметр может заменить большое количество устройств для проведения электронных измерений. В частности, омметр, амперметр, вольтметр.

При помощи тестера можно осуществить определение не только земли, ноля либо фазы, но и осуществить замеры на участке цепи тока, напряжения, сопротивления, и проверить целостность электроцепи. Теперь попытаемся разобраться, как узнать при помощи тестера, где будет фаза, а где — ноль.

Как определить фазу и ноль без приборов: подробная инструкцияКак определить фазу и ноль без приборов: подробная инструкция

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

  • на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;
  • при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
  • знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током

По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники

Оцените статью
