Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Работа и сферы использования автоматов

Достаточно часто, пользователи игнорируют выбор автомата по мощности нагрузки и приобретают устройства защиты руководствуясь одним из следующих критериев:

  • дешевизна устройства;
  • изрядная мощность.

Этот подход обуславливается нежеланием произвести расчёт автомата по мощности устройств, входящих в состав коммуникаций, в конечном итоге, приводит к авариям. Приходят в негодность дорогостоящие бытовые приборы, в сети происходят замыкания или возникает пожароопасная обстановка.

Современные выключатели для отключения питания в автоматическом режиме, защищают электрическую сеть с двух направлений:

  • теплового воздействия;
  • электромагнитного скача.

Такое техническое решение предохраняет силовые линии и подключённые приборы от длительного воздействия тока, выходящего за рамки номинальных значений. Также, автоматы защищают электрические коммуникации и устройства от замыканий.

Для защиты от тока критической мощности и высокой температуры, в автоматы устанавливаются специальные пластины биметаллического типа, изготавливаемые из двух различных металлов. Если на элемент оказывается воздействие током мощностью выше расчётного номинала, то пластина становится гибкой. За счёт этого осуществляется давление на контур отключения, и происходит срабатывание автомата.

Номиналы автоматических выключателей по току: как грамотно подобрать автомат
Трёхфазный автомат Источник st03.kakprosto.ru

Электромагнитная защита в таких выключателях реализована на основе соленоида, имеющего сердечник, сдвигающегося в сторону отключения при пропускании через него сверх токов, возникающих при замыканиях. Это обеспечивает быстрое срабатывание автоматики при критических скачках напряжения в коммуникациях и гарантировать сохранность подключённой периферии.

Такие выключатели широко распространены и применяются в бытовых сетях, а также на производстве. Везде где есть электрические коммуникации, установка этих устройств необходима, поскольку их основное назначение – обеспечение безопасной эксплуатации электротехнического оборудования.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

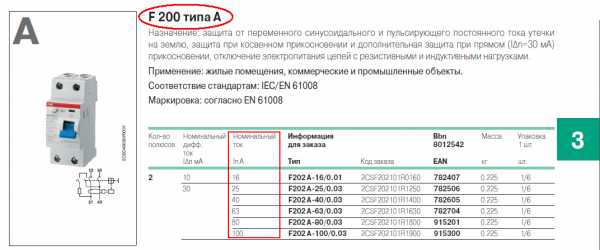

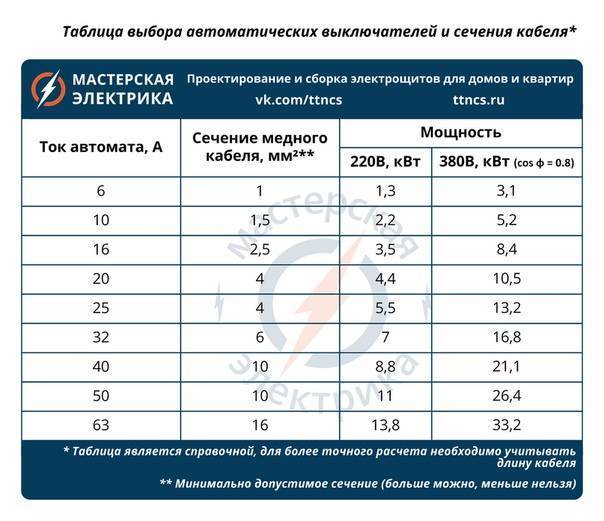

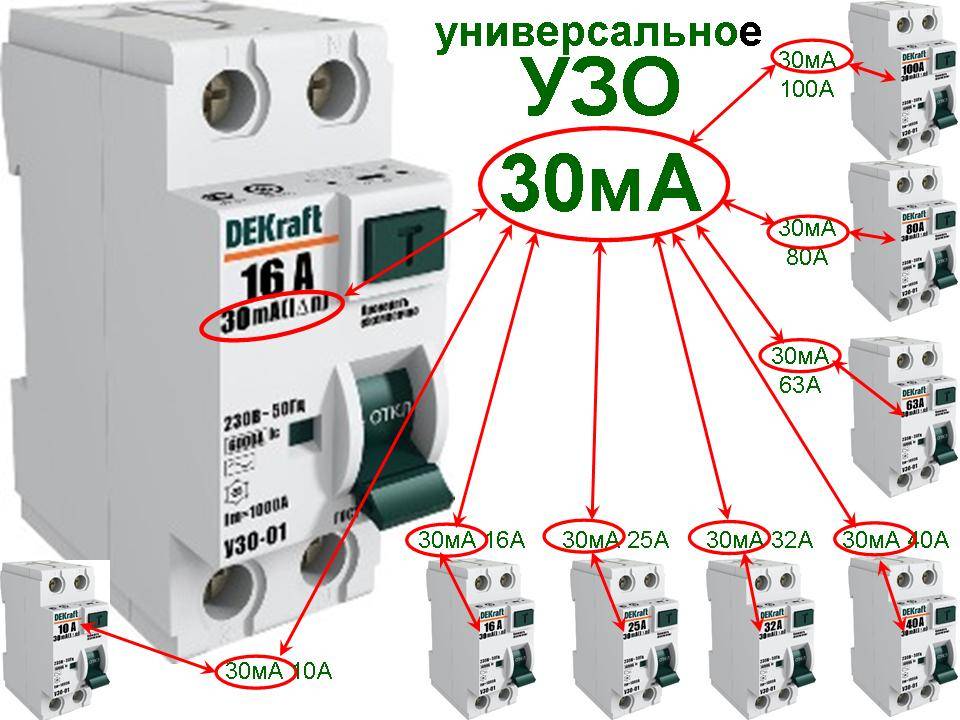

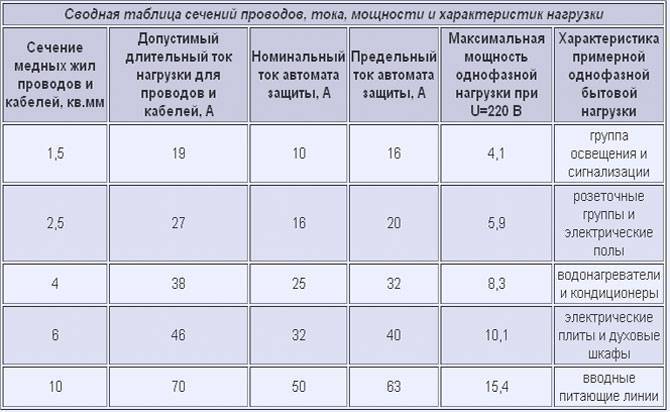

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

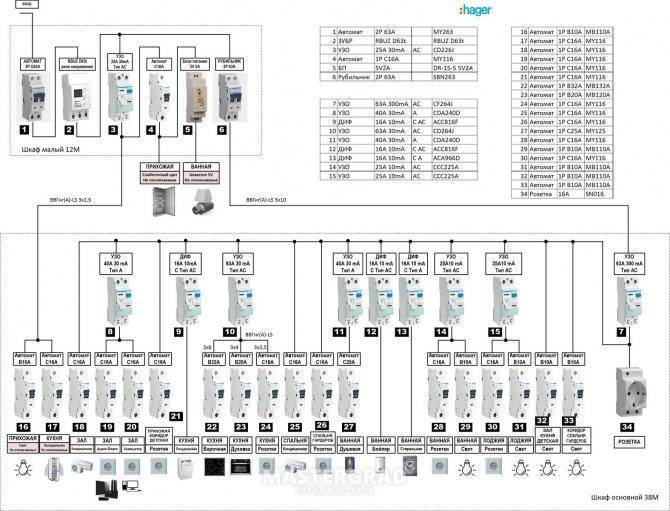

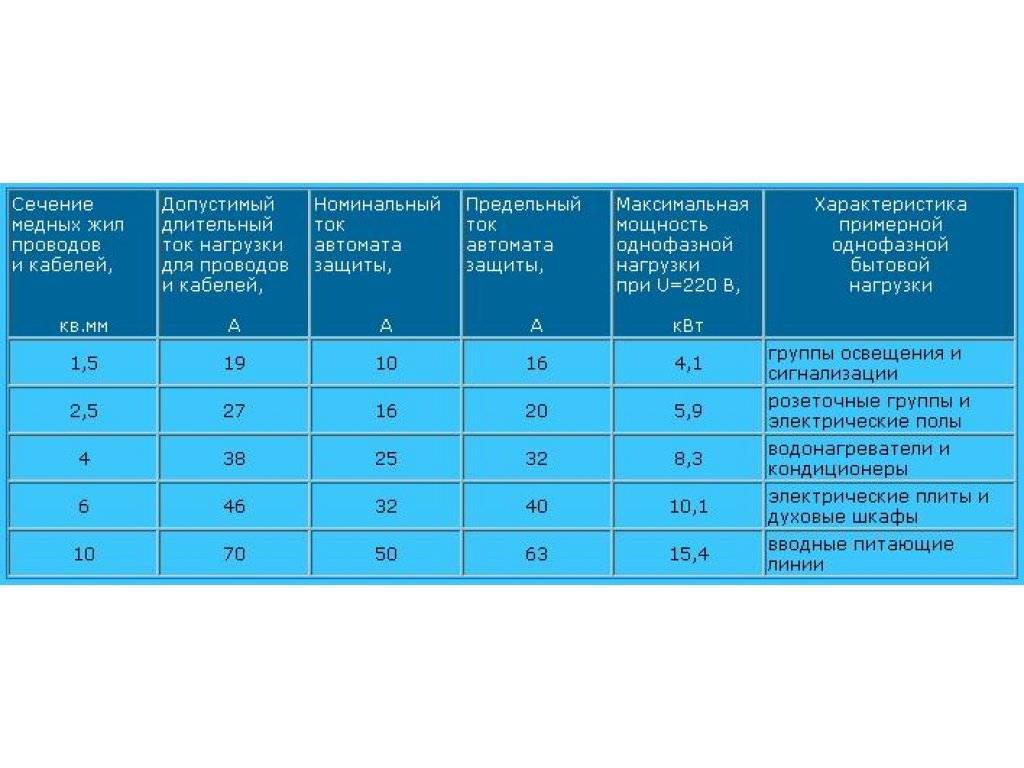

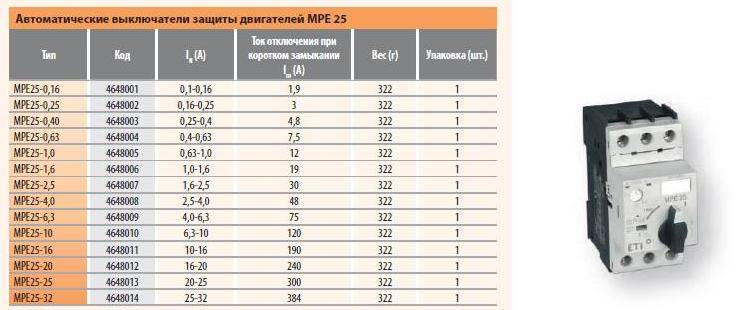

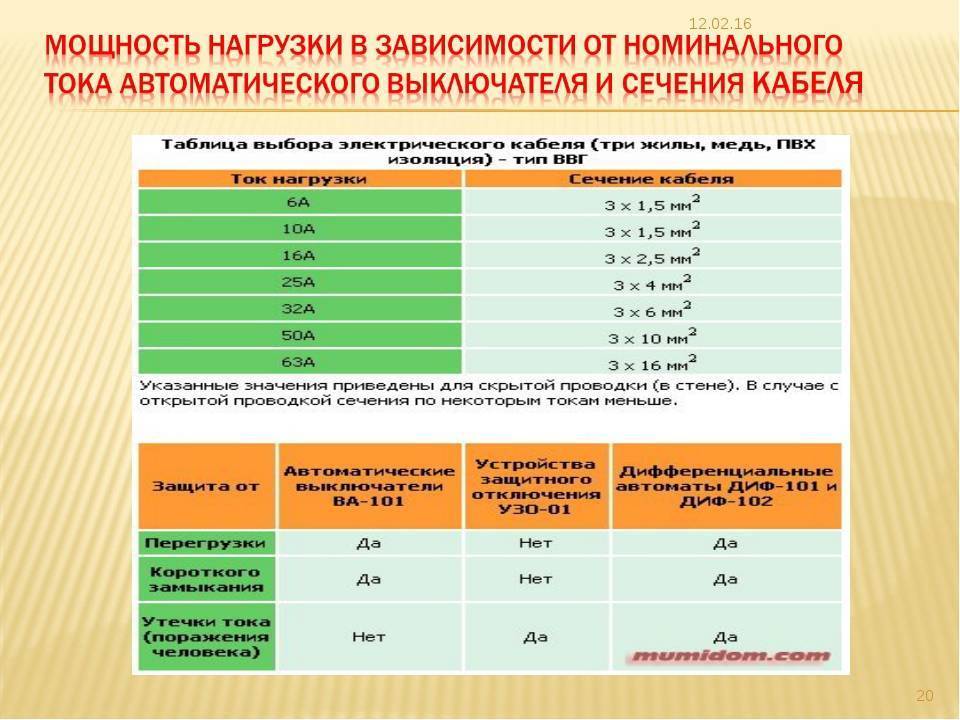

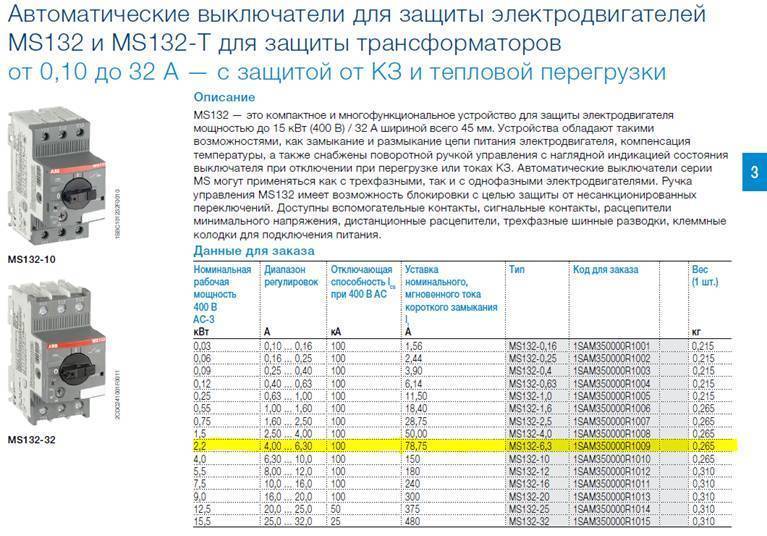

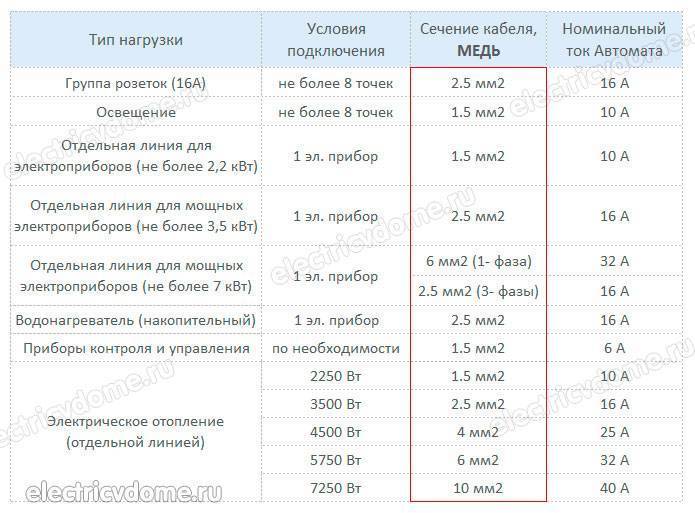

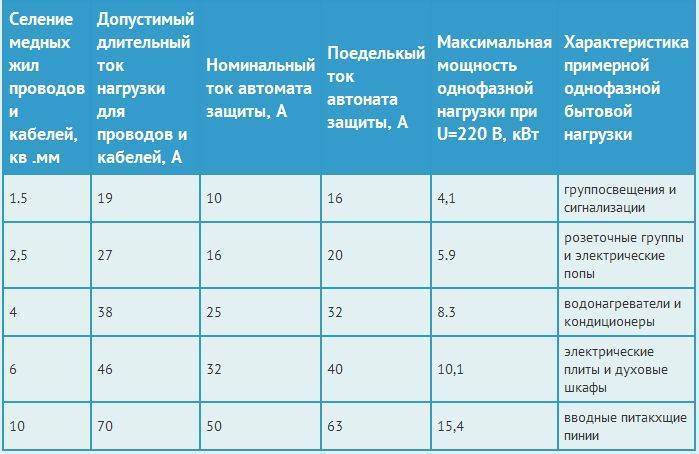

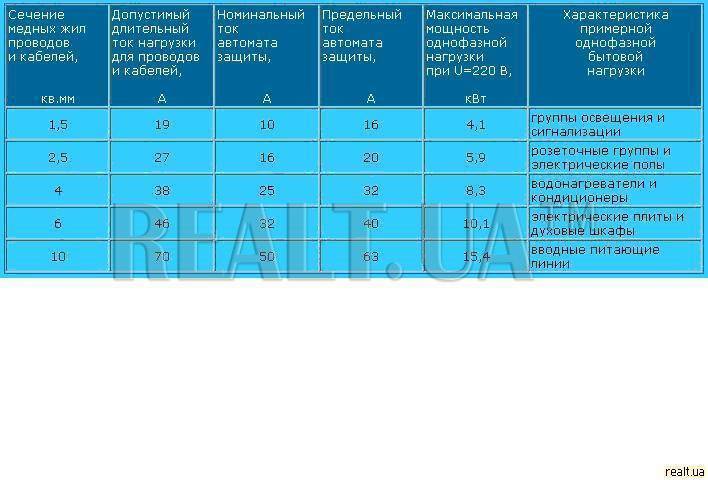

Сечение жил медных проводов Допустимый длительный ток нагрузки Максимальная мощность нагрузки для однофазной сети 220 В Номинальный ток защитного автомата Предельный ток защитного автомата Примерная нагрузка для однофазной цепи
1,5 кв. мм 19 А 4,1 кВт 10 А 16 А освещение и сигнализация
2,5 кв. мм 27 А 5,9 кВт 16 А 25 А розеточные группы и электрический теплый пол
4 кв.мм 38 А 8,3 кВт 25 А 32 А кондиционеры и водонагреватели
6 кв.мм 46 А 10,1 кВт 32 А 40 А электрические плиты и духовые шкафы
10 кв. мм 70 А 15,4 кВт 50 А 63 А вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

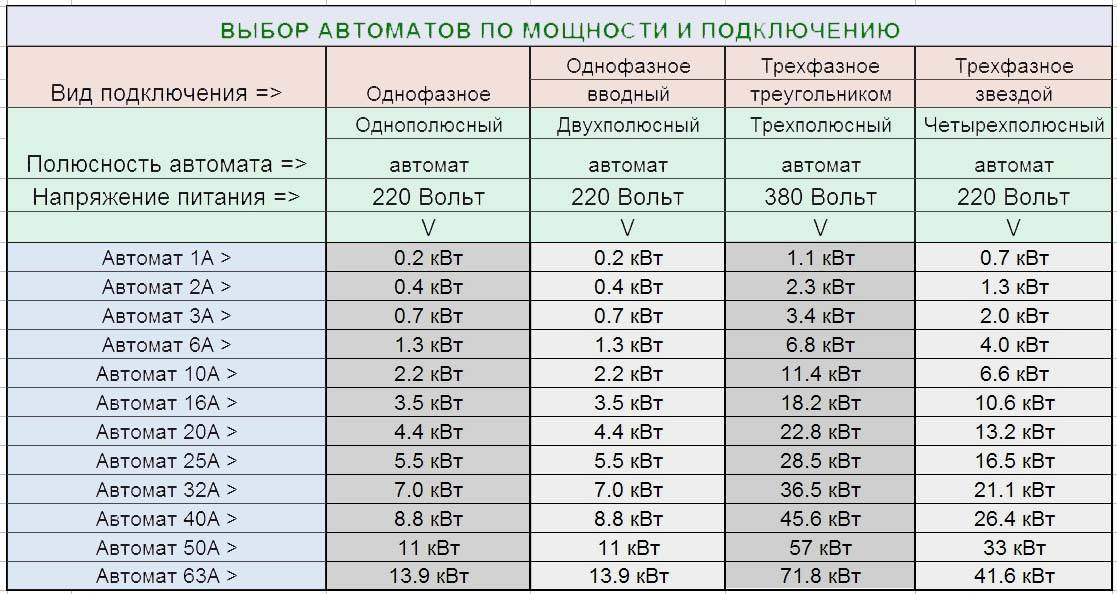

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

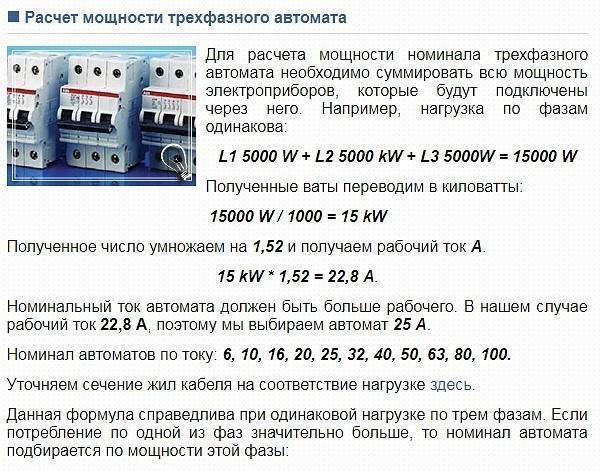

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

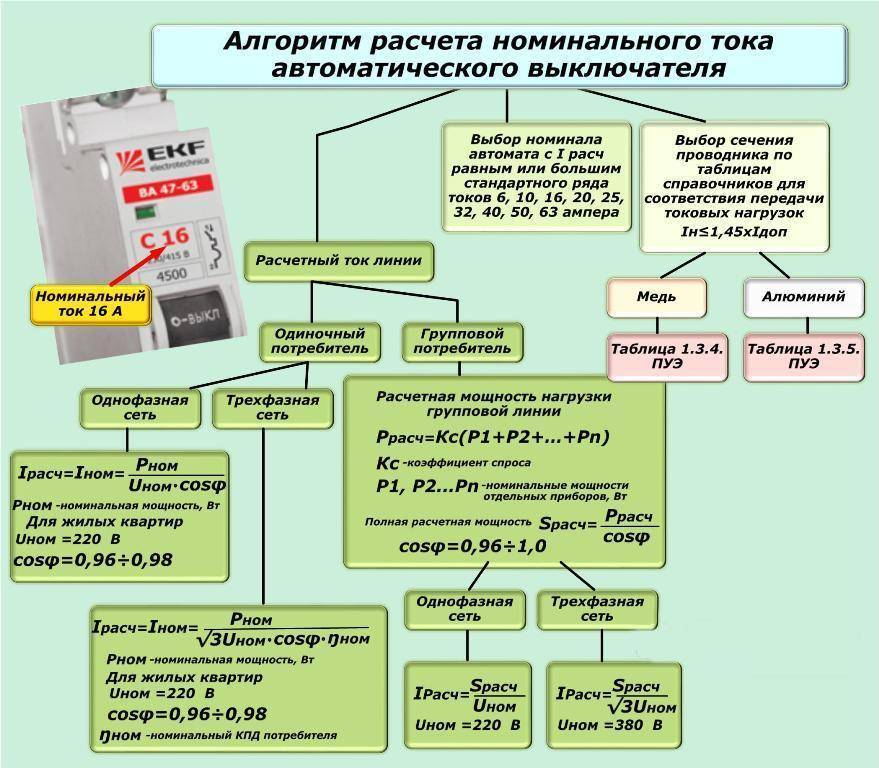

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

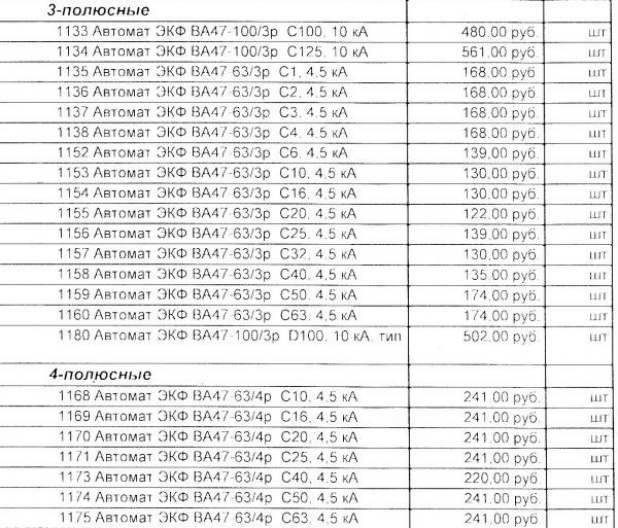

Бренд и цена как критерий выбора автоматического отключателя

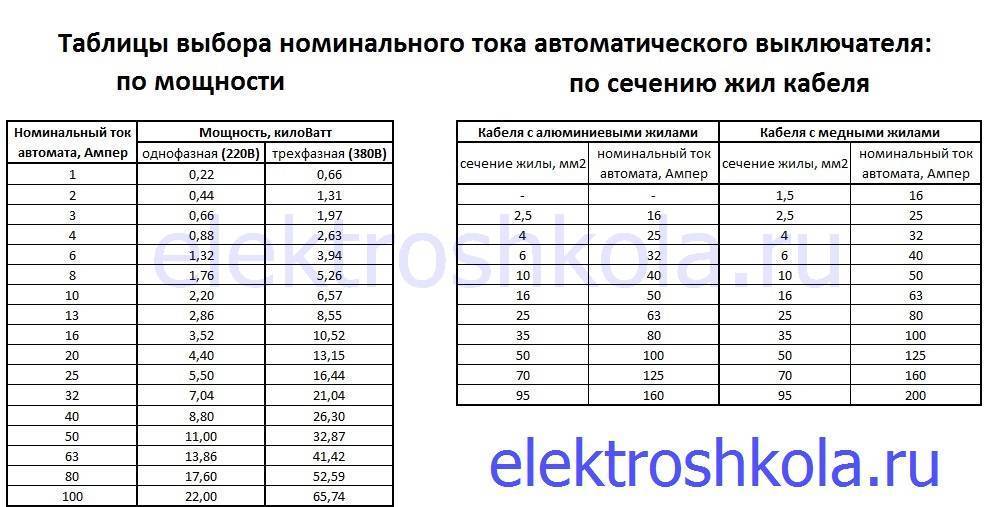

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

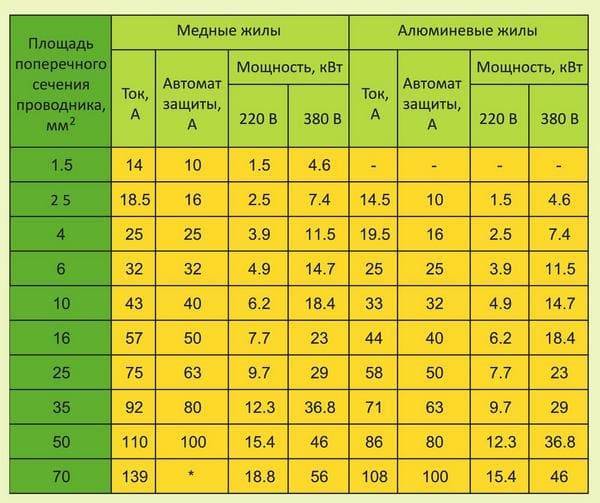

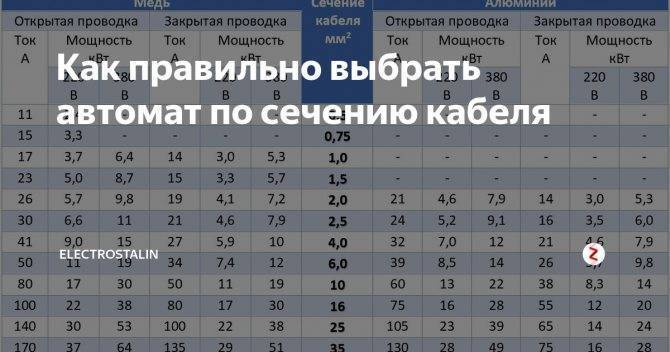

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

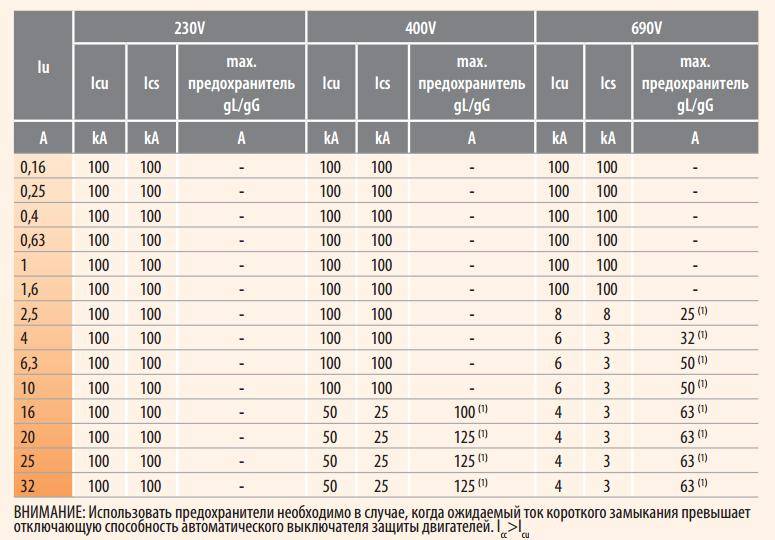

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер

Поэтому сегодня особенно распространены системы с 10 килоампер.

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время

Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Возможности понижения номинального значения для автомата

Достаточно часто, потребители электроэнергии монтируют в коммуникациях автоматы имеющие заниженный номинал, по сравнению с пропускными возможностями кабеля в сети. Таким образом делается попытка сделать определённый запас на срабатывание автоматики. Однако понижение номинала оправдано только если суммарная мощность подключённых к сети приборов значительно ниже возможностей кабеля выдерживать нагрузки.

Если после монтажа электрических коммуникаций, часть планировавшихся приборов была удалена из схемы подключения, с целью повышения безопасности можно понизить номинал автоматов. Этим достигается повышенная чувствительность автоматики и более быстрое реагирование на пиковые нагрузки.

Например, в стиральной машине заклинило двигатель. В такой ситуации короткого замыкания не происходит, и автоматика не отключает питание в сети. Более чувствительный выключатель успеет среагировать и предотвратить оплавление обмотки в электродвигателе.

Медные проводники различного сеченияИсточник mposolution.com

Более низкие номиналы автоматов часто используют на нескольких линиях и установке жёсткого лимита на каждую ветку схемы. Например, необходимо смонтировать автомат, имеющий номинал 20 ампер на ветку, предназначенную для кухни. Предположим, что к ней подключены следующие бытовые приборы:

  • варочная панель – 3,5 киловатта;
  • морозильная камера – 200 ватт;
  • холодильник –400 ватт и ток запуска 1,2 киловатта.

Дополнительно разрешено подключать ещё один прибор, который потребляет на более 2 киловатт. Путь, это будет электрочайник.

Чрез автомат имеющим номинал 20 ампер можно, не более часа, пропускать ток мощностью:

20×220×1,13=5 киловатт

Чтобы добиться гарантированного отключения мощность должна составлять:

20×220×1,45=6,3 киловатт

Если одновременно включить панель для варки и чайник, то общая потребляемая мощность будет 1,25 от номинального значения автомата. Поскольку чайник включается на непродолжительное время, то автомат не сработает. Если запустится холодильник и подключится морозильная камера, то нагрузка составит уже 1,43 от номинала.

Автомат на 20 ампер с двумя полюсамиИсточник electro58.ru

Этот показатель вплотную приближается к гарантированному отключению, но такая ситуация возникает крайне редко. При этом период пиковых нагрузок будет достаточно коротким. Делается вывод, что подобной схеме допустимо использовать автомат с номиналом в 20 ампер. Подобные подключения позволяют устанавливать более слабые выключатели автоматического типа на отдельные лини без риска для остальных коммуникаций.

О выборе автомата в видео:

Заключение

Ещё раз напоминаем о необходимости установки защитных выключателей с автоматическим срабатыванием, в любые электрические коммуникации. Только так можно избежать ситуаций связанных с аварией, как в быту, так и на производстве и обеспечить безопасность эксплуатации силовых контуров.

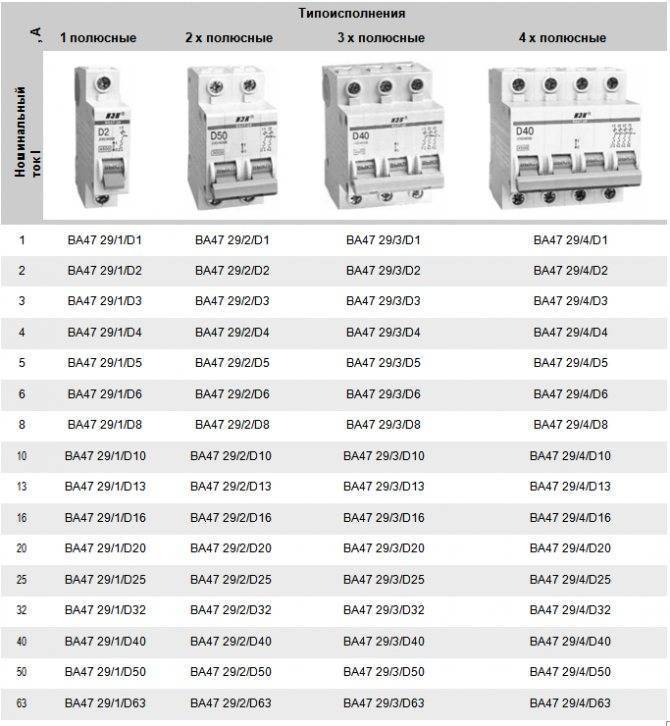

Классификация автоматических выключателей

  • однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
  • двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту такие автоматы не используются;
  • трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
  • четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

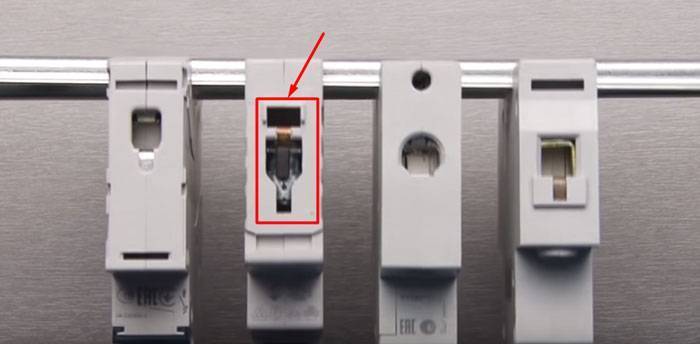

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней. Номиналы автоматических выключателей по току: как грамотно подобрать автомат

А вот для РЩ-0,4кв в подъезде, она не помешает.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

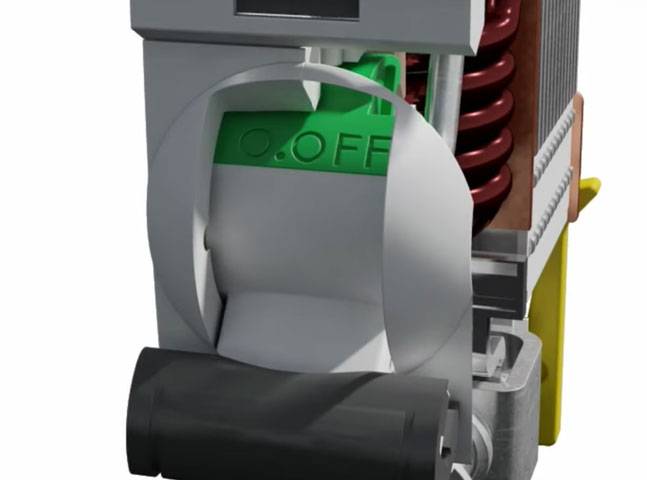

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток. Номиналы автоматических выключателей по току: как грамотно подобрать автомат

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Она может быть как металлической, так и пластиковой. Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

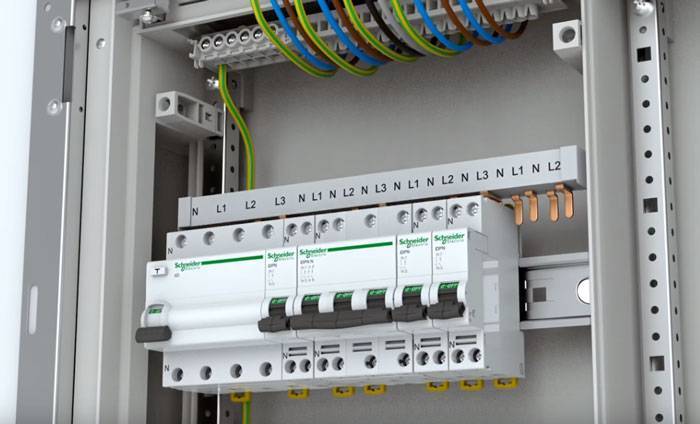

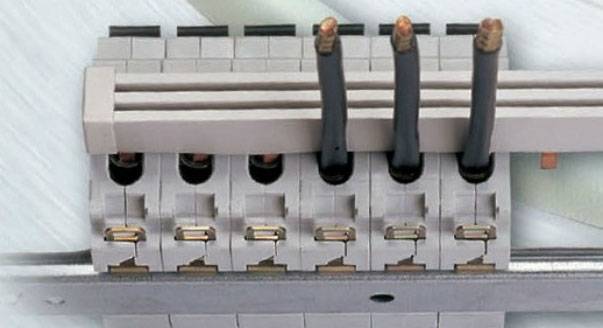

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

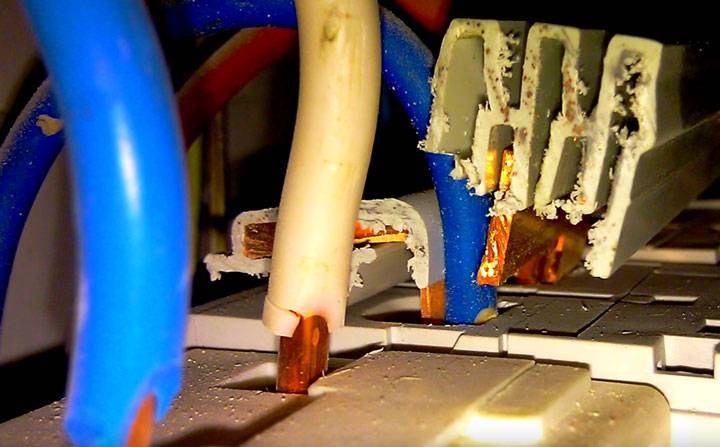

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

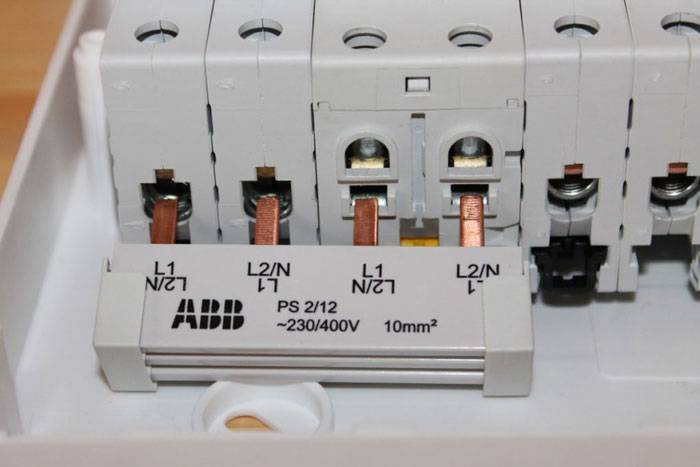

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

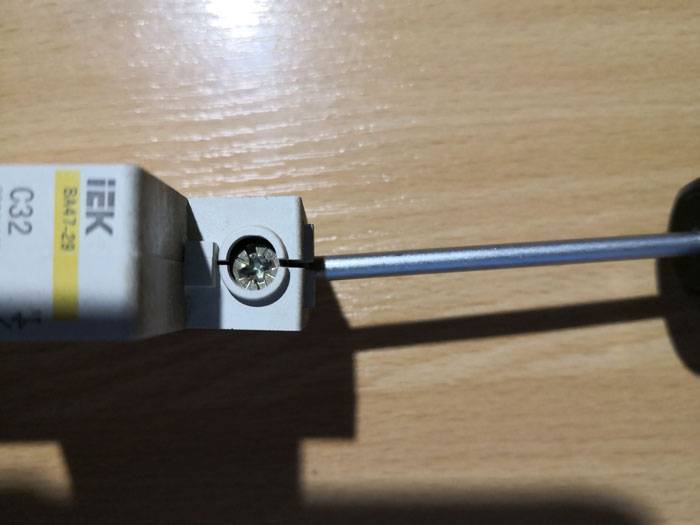

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток. Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.Номиналы автоматических выключателей по току: как грамотно подобрать автомат

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

Расчет потребляемой мощности

В быту часто приходится сталкиваться с вычислением потребляемой мощности, например, для проверки допустимой нагрузки на проводку перед подключением ресурсоемкого электропотребителя (кондиционера, бойлера, электрической плиты и т.д.).

Также в таком расчете есть необходимость при выборе защитных автоматов для распределительного щита, через который выполняется подключение квартиры к электроснабжению.

В таких случаях расчет мощности по току и напряжению делать не обязательно, достаточно просуммировать потребляемую энергию всех приборов, которые могут быть включены одновременно.

  • Не связываясь с расчетами, узнать эту величину для каждого устройства можно тремя способами:
  • обратившись к технической документации устройства;
  • посмотрев это значение на наклейке задней панели;
  • воспользовавшись таблицей, где указано среднее значение потребляемой мощности для бытовых приборов.

При расчетах следует учитывать, что пусковая мощность некоторых электроприборов может существенно отличаться от номинальной.

Для бытовых устройств этот параметр практически никогда не указывается в технической документации, поэтому необходимо обратиться к соответствующей таблице, где содержатся средние значения параметров стартовой мощности для различных приборов (желательно выбирать максимальную величину).

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Это бывает оправдано по следующим причинам: Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.

В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ. Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах. Будем это учитывать при выборе автомата по сечению кабеля.
