Сделать теплый пол своими руками: пошаговая инструкция

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Пример выполнения теплого водяного пола

Пример выполнения теплого водяного пола

Прежде чем выполнять работы, надо знать, что устройство такой системы отнимет у комнаты пространство примерно 8 см от пола. Поэтапное обустройство теплого пола состоит из следующих пунктов:

Работа с основанием

Изначально удаляют с поверхности чернового пола всю грязь, мусор, жирные и масляные пятна, а потом приступают к обустройству первого слоя. Как правило, в доме используют стяжку на основе смеси песка и цемента. Ее укладывают в строгом соответствии с горизонтальностью – по маякам. Допускается устройство наливных полов с использованием современных самовыравниющихся смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

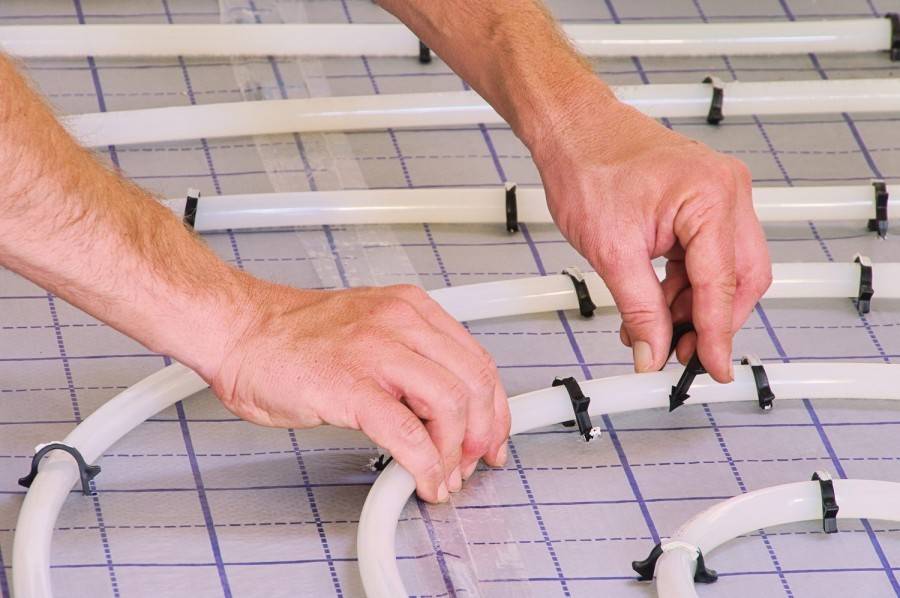

Прокладывание контура

Прокладывание контура

Согласно составленной вами схеме выполните раскладку труб. Изначально не стоит их закреплять слишком плотно.

Установка коллектора

Схема-пример подключения водяного теплого пола

Выделенное пространство для стыковочных компонентов, которые соединяют нагревательные трубы и систему подачи тепла дома, должно быть скрыто в специальном шкафу. Лучше всего сделать нишу с целью сэкономить пространство. Примерные размеры шкафа: 600х400х120 мм. Это стандартные имеющиеся в продаже коллекторные шкафы. Размещать в них можно как стыки, так и определенные регуляторные системы.

Присоединение шкафа

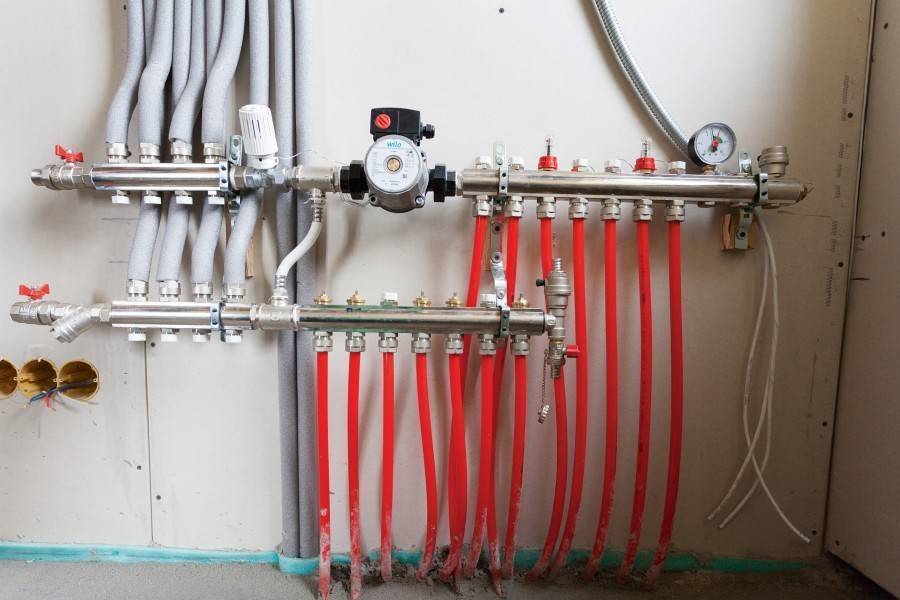

Коллекторная группа теплого водяного пола

Сделайте в шкафу доступ возвратного шланга и подающей трубы котла. Закрепите на них запорные вентили. Подсоедините коллектор и поставьте заглушку на его конец. Прекрасный вариантом станет установка разветвителя.

Укладка слоя теплоизоляции и гидроизоляции

  1. Следует на бетонное основание постелить полотна из алюминиевой фольги либо полиэтилена:
  2. По периметру на 2 см выше уровня стяжки закрепите демпферную ленту.
  3. В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенопласта, пенополистирола, пробки, пенобетона, пенопласта. По вашему желанию подобранный компонент должен характеризоваться достаточным значением температурного сопротивления, который будет превышать в целом все показатели греющих слоев.
  4. Не требуется дополнительная гидроизоляция, если в качестве теплоизоляционного материала вы взяли пенопласт с фольгой.
  5. Толщина слоя берется в зависимости от мощности автономной системы отопления, присутствия или отсутствия отапливаемого помещения на этаж ниже, термического сопротивления пола.
  6. Имеет смысл приобрести теплоизолятор для теплых водяных полов, поскольку он имеет по одной стороне выступы под трубы.

Проверка работы и выполнение бетонной стяжки

Важно проверить функциональность системы до выполнения устройства стяжки. Только после проверки правильной работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровной поверхность по установленным маякам

После отвердения смеси нужно сделать еще одну проверку работы системы и только потом браться за устройство напольного покрытия.

Наслаждайтесь теплом пола

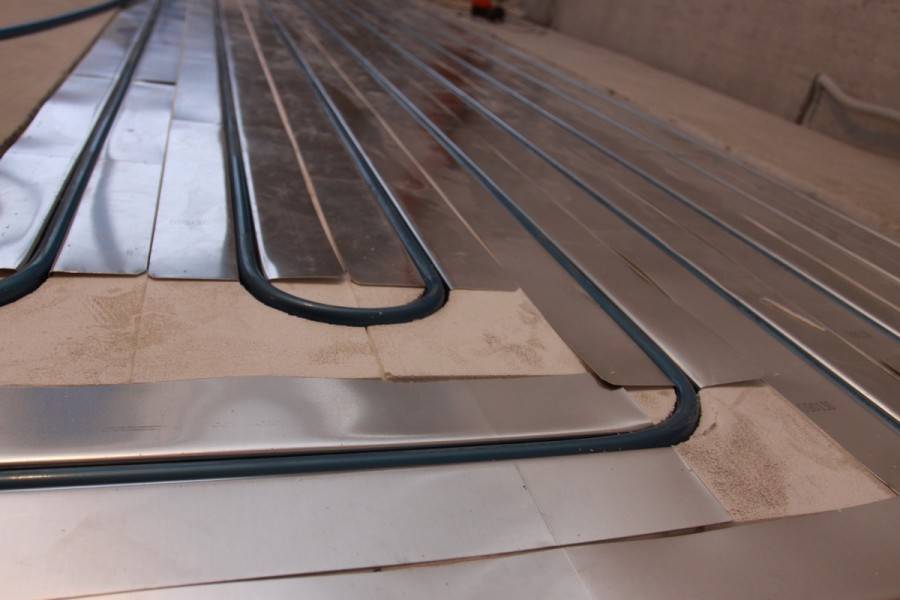

Водяной теплый пол

Одним из распространенных вариантов в данной сфере считается водяной теплый пол. В его конструкцию входят трубы, которые обогревают помещение за счёт непрерывно циркулирующей горячей жидкости.

Температура в системе поддерживается за счет подсоединенного отопительного котла.

Для того, чтобы сделать такой пол в доме своими руками, стоит учесть несколько важных особенностей:

Не рекомендуется использовать подобные системы в многоквартирных домах. Состояние труб требуется постоянно контролировать

Это не всегда просто, но важно, поскольку любое повреждение приведёт к разгерметизации системы и затоплению соседей.

Водяной пол окупает себя только при условии установки в большом помещении. В иных случаях затраченные средства не будут соответствовать достигнутому результату.

Стоит помнить, что вся система будет работать только при условии рабочего котла. Поэтому воспользоваться ей летом, когда агрегат отключен, будет невозможно.

Первым шагом перед тем, как сделать теплый пол на водяной основе, является выбор труб. Они должны быть выполнены из прочного материала, стойкого к коррозии, агрессивным веществам и перепадам температур.

Обязательным условием является низкая звукопроводность. Необходимыми элементами в конструкции являются фильтры и насосы, которые предотвратят загрязнение протоков и обеспечат циркуляцию жидкости.

Монтаж системы начинается с установки труб. Затем требуется поставить фильтры, и подсоединить насосы. В завершение все подключается к котлу.

После того, как трубы размещены по полу, стоит ещё раз проверить их герметичность прежде, чем запускать систему. После этого можно приступать к монтажу бетонной стяжки, закрывающей конструкцию.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

  1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
  2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
  3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
  4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
  5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
  6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
  7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
  8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

  • Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
  • Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
  • Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки Пленочный обогрев Кабельный обогрев
Техническое помещение Не нужно Не нужно
Толщина пола со стяжкой 5-10 мм 50-100 мм
Сроки монтажа 1 день 1 день
Готовность к эксплуатации Сразу 28 дней
Варианты установки Пол, потолок, стены, любые поверхности Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт Минимальные Высокие, 100%
Обслуживание Не требуется Не требуется
Замерзание зимой Отсутствует Отсутствует
Влияние на здоровье Положительное лечебное Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия Равномерный прогрев Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование Возможность организации отдельных точечных зон Возможность организации отдельных точечных зон
Затраты Относительно невысокие изначально. Энергосбережение Относительно невысокие изначальные, эксплуатационные — по счетчику

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Ввод в эксплуатацию и правила использования

Ввод в эксплуатацию водяного тёплого пола в частном доме начинается с проведения балансировки. Смысл данного мероприятия заключается в регулировке расходов теплоносителя с помощью балансировочных вентилей.

Требуется, чтобы данный показатель во всех контурах был одинаковый. При отсутствии самостоятельного опыта в данной работе, лучше доверить её профессионалам.

Если же вы решили сами провести балансировку, то последовательность такова:

  • коллектор подключается к обеим магистралям: подающей и обратной;
  • во всех контурах открываются краны входа и выхода, а также клапан автоматического воздухоотводчика;
  • включается насос, на смесительном узле устанавливается максимальный показатель, но котёл не подключается (сначала используется теплоноситель комнатной температуры);
  • устанавливается рабочее давление 1 — 3 бар;
  • затем все контуры закрываются, кроме самого длинного, на нём определяется показатель расхода теплоносителя;
  • поочерёдно, открываются все контуры и регулируется данный показатель по самой длинной петле.

В конечном итоге, расход теплоносителя должен быть одинаковым во всех контурах. После этого, данные манипуляции следует провести с нагретой водой. Начинать нужно с 25 градусов, и каждый день прибавлять по 5, пока не достигните 45 градусов.

Чтобы, сооружённый своими руками тёплый водяной пол в частном доме прослужил долго, следует придерживаться ряда правил:

  • не включать система сразу на максимум после простоя, а добавлять градус постепенно;
  • теплоноситель при подаче в контур не должен иметь температуру больше 45 градусов;
  • не рекомендуется часто включать и выключать устройство;
  • поддерживать оптимальную влажность помещения.

Как видите, процесс монтажа тёплого водяного пола в частном доме хоть и трудоёмкий, но несложный, и практически каждый может установить данную отопительную систему самостоятельно. Тем самым, обеспечив в своём жилище здоровый и комфортный микроклимат.
