Коллекторная система отопления: схемы разводки для частных домов и квартир

Содержание

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

Система распределительных гребенок для двухтрубной системы отопления

Для отопления существует множество вариантов коллекторов. Есть устройства с большим количеством деталей. В подающей конструкции располагаются расходомеры, которые отвечают за равномерное распределение теплоносителя.

Конструкция  распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.

Гидроколлектор своими руками

Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:

  1. Улучшается перемещение теплоносителя и стабилизируется давление.
  2. Регулируется объем горячей воды на каждом луче системы. Уменьшаются расходы на энергоноситель.
  3. Ремонт батарей выполняется без выключения всей конструкции.

Для создания гребенки выполняется следующая последовательность действий:

  1. Производятся замеры между отдельными патрубками.
  2. Размер корпуса устройства должен быть больше промеренного на 12-17 см.
  3. Вырезается труба и на нее монтируются патрубки.
  4. Конструкция проверяется на герметичность.

Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.

Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.

ПОСМОТРЕТЬ ВИДЕО

На распределительном механизме устанавливается группа безопасности.

Кроме того, при расчете элемента  гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.

Какую схему выбрать?

Выводы:

Если необходимо отопить небольшое помещение, состоящее из одной комнаты: гараж, небольшой цех, дачный домик, то монтируем самую простую однотрубную систему. Дешево и сердито!

Когда источником тепла является твердотопливный котел и часто происходят перебои с электроснабжением, а внешний вид системы не имеет значения (вахтовый вагончик, маленький деревенский дом) — монтируем гравитационную систему.

В небольшом частном доме, где есть возможность пустить трубу отопления по периметру, а количество отопительных приборов не более 8 – делаем «ленинградку».

Во всех остальных случаях советуем использовать двухтрубную систему. Там, где есть возможность пустить трубу по кругу – попутка, где нет – тупиковая система отопления.

Еще совет!

В частном доме в несколько этажей делайте систему из нескольких контуров. Свой контур на каждый этаж. Как известно, тёплый воздух поднимается наверх, поэтому на втором этаже всегда теплее, чем на первом. В этом случае у Вас есть возможность регулировать теплоснабжение каждого этажа.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителяЭто не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировкиЧасто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчетаКонечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

  • горизонтальную или вертикальную;
  • верхнюю или нижнюю разводку;
  • с прямым и обратным течением теплоносителя;
  • разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой.

Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества Недостатки
Разница в давлении позволяет использовать большое количество радиаторов Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

  • трубопроводы можно скрыть в полу или стенах;
  • не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
  • установив коллекторы, можно организовать систему «тёплый пол».

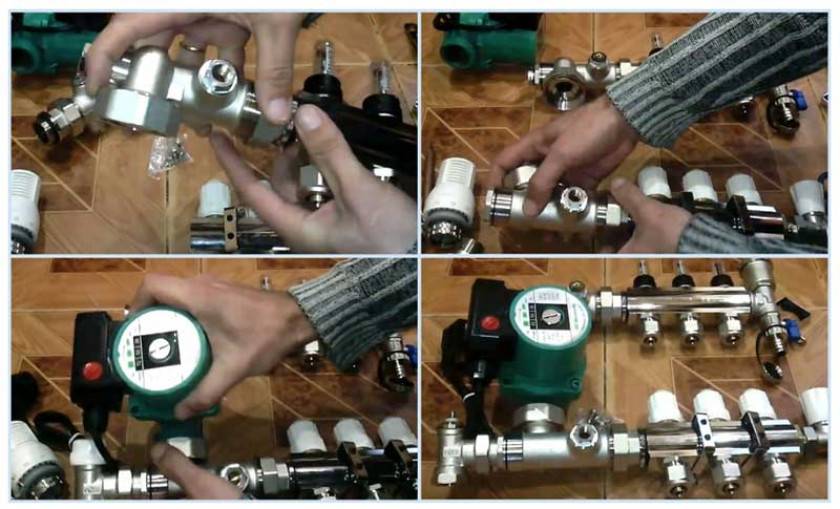

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола».

Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО.

Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

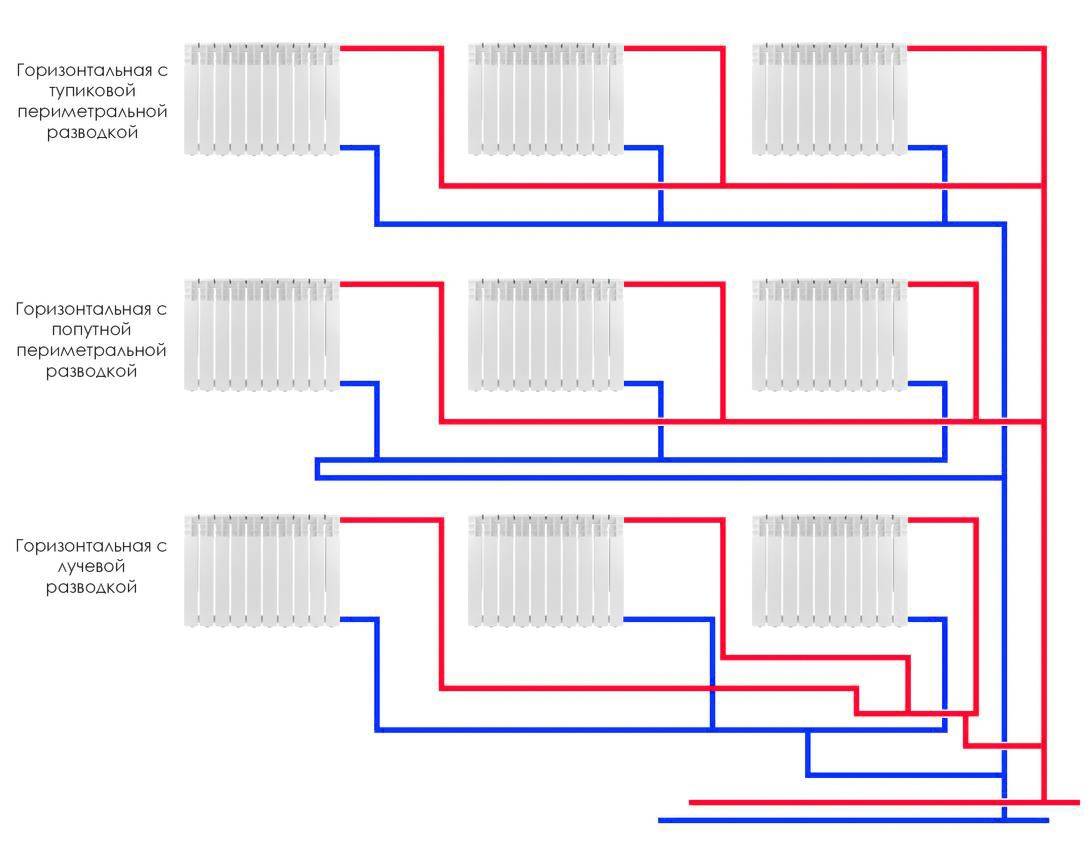

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

  • большое количество сварных и муфтовых соединений;
  • требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
  • часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Отличия от двухтрубной системы

Двухтрубная система отопления

Всё большую популярность получают в народе автономные системы отопления. Они имеют массу всевозможных вариантов разводки. До недавнего времени использовались обычные системы автономного отопления, но совсем недавно им пришли на замену системы лучевые. Их в народе еще называют коллекторными. Название говорит само за себя, так как в отдельности каждый радиатор подключается непосредственно к коллектору, который распределяет теплоноситель. При данном подключение радиаторов — они полностью не зависят друг от друга. В лучевой системе отопления могут использоваться и другие отопительные приборы, которые также в этой системе не зависят от радиаторов. Радиаторы здесь соединены параллельно с коллектором. Как правило, коллектор монтируется где-нибудь в отдаленной части помещения, или прячется в стену, или в специальный шкаф. Коллектор порой бывает довольно больших размеров. Здесь всё зависит от площади отапливаемого помещения. Лучевая система позволяет легко ремонтировать вышедший из строя радиатор, не останавливая всю систему. Требующий ремонта радиатор следует просто отключить от системы отопления и демонтировать.

В обычной системе отопления применяется двухтрубная схема. Она еще называется тройниковая. Для монтажа данной схемы автономного отопления требуется гораздо меньше труб, чем для лучевой. Но дополнительные затраты на трубы в лучевой системе с лихвой окупаются благодаря экономии энергоресурсов. Лучевая система отопления наиболее ярко раскрывает свой экономический эффект в жилых помещениях с большой площадью, особенно в многоэтажных частных строениях.

Когда имеет смысл обустраивать лучевую систему

Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.

Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:

  • места установки отопительных приборов;
  • спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;
  • просчитать места монтажа предохранительной и запорной арматуры и их количество.

Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур. В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.

Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.

Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.

Лучевая разводка системы отопления: принцип работы

Коллекторная (лучевая) теплосистема предусматривает подключение каждого отопительного прибора к распределительному коллектору. От прибора к каждому радиатору в доме идет труба с горячей водой, к нему же и возвращается обратка с остывшим теплоносителем. Сам коллектор подсоединяется к котлу двумя трубами — подающей и обраткой.

Распределяющий коллектор – довольно большой агрегат, поэтому рекомендуется размещать его в специально отведенном месте. Если дом насчитывает два и больше этажей, на каждом из них нужно устанавливать распределяющий прибор.

Основная особенность лучевой системы заключается в возможности отключить один или несколько радиаторов, не нарушая работу остальной системы. При лучевой разводке увеличивается расход основного материала – труб, так как необходимо проводить два отопительный контура.

Если дом утеплен снаружи, потеря тепла будет минимальной, и лучевая система будет работать более эффективно.

Особенности выбора теплового механизма

К выбору обсуждаемого механизма следует подойди со всей серьезностью. Осмотру подлежит каждая деталь

В первую очередь, обращают внимание на трубы. Рекомендуют остановиться на полиэтиленовых

Гибкие элементы продаются в специальных бутах. Подобные трубы противостоят попаданию воздуха внутрь системы, а значит предотвращают возникновение коррозии. У таких труб должна присутствовать специальная воздухонепроницаемая прослойка.

Не менее серьезно рекомендуют выбирать коллектор. Понадобиться иметь два вида этого устройства: входной и выходной. Оба агрегата должны быть исправны. К первому коллектору подключат насос и специальный клапан распределения теплоносителя (двух или трехходовой).

Подбор компонентов системы

При проектировании отопления лучше приобретать распределительные устройства заводского изготовления.

Благодаря разнообразию ассортимента подобрать гребенку под определенные параметры нагрева не составит труда, тем самым обеспечив точность и надежность системы.

В продаже можно найти готовые коллекторные блоки, соединяющие узлы подачи и возврата, а также термостатические клапаны и автоматические дефлекторы

Ключевыми параметрами при выборе труб для контуров отопления являются коррозионная стойкость, жаростойкость и высокая стойкость к проникновению. Кроме того, трубы должны обладать необходимой гибкостью, чтобы их можно было укладывать под любым углом.

При выборе продукции следует отдавать предпочтение трубам, выпускаемым в бухтах

Использование твердых изделий позволит избежать соединений в проводке, что особенно важно при закрытом способе укладки внутри стяжки

Трубы для систем частных домов

При проектировании отопления в частных домах следует руководствоваться тем, что давление в системе около 1,5 атмосфер, а температура теплоносителя может достигать:

  • для радиаторов – 50-70 градусов;
  • для теплых полов – 30-40 градусов.

Для автономных систем отопления с их прогнозируемыми параметрами вовсе не обязательно приобретать гофрированные трубы из нержавеющей стали. Многие собственники ограничиваются покупкой труб из сшитого полиэтилена с маркировкой PEX».

Полиэтиленовые трубы для отопительных контуров в продаже представлены бухтами по 200 метров; выдерживают давление до 10 кгс / кВ.см и работают при температуре до 95 ° С

Такие трубы соединяются с помощью натяжной арматуры, благодаря чему можно получить неразъемные соединения.

Основным преимуществом сшитого полиэтилена, помимо высоких эксплуатационных параметров, является механическая память материала. Поэтому, если с усилием растянуть край трубки и вставить фитинг в образовавшийся просвет, он будет его плотно закрывать, обеспечивая прочное соединение.

При использовании металлопластиковых труб соединение производится штуцерами с накидными гайками. И это уже оказывается разъемным соединением, которое по СНиП не может быть «монолитным.

У вас также может быть информация о том, какие трубы лучше всего подходят для отопления, обсуждаемая здесь.

Трубы для кондоминиумов

Если коллекторная система будет устанавливаться в многоквартирном доме, следует учитывать, что рабочее давление в нем составляет 10-15 атмосфер, а температура теплоносителя может достигать примерно 100-120 ° С. Следует помнить, что установка коллекторного отопления возможна только на первом этаже.

Оптимальный вариант установки системы в многоквартирном доме – использование гофрированных труб из нержавеющей стали.

Хороший тому пример – продукция корейской компании Kofulso. Трубы этой марки способны работать при рабочем давлении 15 атмосфер и выдерживать температуры порядка 110 ° С. Давление разрыва труб Kofulso достигает 210 кгс / см2.

Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно использовать при укладке «теплого пола»

Сборка трубопроводных соединений с использованием таких элементов несложна. Трубка просто вставляется в штуцер и фиксируется завинчиванием гайки, которая сжимает гофрированную металлическую поверхность эластичной силиконовой прокладкой.

Способы разводки отопления

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Оцените статью
