Терморегулятор на батарею отопления: разновидности, установка и настройка

2 Виды терморегуляторов и принцип работы

Регуляторы температуры для батарей отопления в последнее время пользуются всё большим спросом. Их производят в разных конструктивных решениях. Устройство подразделяется на три вида:

  1. 1. Электронный. Управление происходит за счёт выносного термодатчика.
  2. 2. Полуэлектронный. Конструкция имеет термоголовку, а также сильфонное устройство.
  3. 3. Механический (ручной). Количество подачи теплоносителя настраивается вручную.

Главный недостаток такой конструкции состоит в том, что в ней не предусмотрена разметка на регуляторе, поэтому осуществлять настройку прибора приходится только опытным путём. Механический агрегат включает в себя такие элементы:

  • сильфон, который может быть заполнен газом, а также жидкостью;
  • регулятор;
  • привод;

Вещество, которым наполнен сильфон, играет важную роль. Если расположение рычага термостатной головки изменится, то наполнитель начнёт смещать золотник, тем самым происходит регулировка штока. На шток оказывает действие этот элемент, что приводит к частичному перекрыванию патрубка. Это ограничивает количество теплоносителя, который может попасть в радиатор.

Электронные термостаты являются более сложными конструктивными решениями. В их основе лежит микропроцессор, который запрограммирован определённым образом. Это даёт возможность задавать конкретную температуру в помещении путём нескольких нажатий кнопок на термоголовке. Некоторые модели от популярных производителей многофункциональны и пригодны для регулирования работы котла и насоса.

Электронные терморегуляторные приборы можно условно разделить на:

  1. 1. Закрытые. У них нет функции автоматического мониторинга температурных показателей.
  2. 2. Открытые. Такие приборы можно программировать.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

К сведению

В одних моделях головка крепится на корпус вентиля с помощью резьбового соединения, а в других просто защелкивается. При резьбе она закручивается вручную и слегка подтягивается гаечным ключом. В устройстве с защелками нужно установить рукоятку в положение «MAX», вставить головку в соответствующий паз и надавить, пока не раздастся щелчок. Если устройство собрано правильно, термоголовка будет вращаться легко и плавно.

Некоторые думают, что для того, чтобы подключить инфракрасный обогреватель к терморегулятору, нужно действовать примерно так же, как и с жидкостной системой отопления. Но это не так, потому что подключение терморегулятора к инфракрасному обогревателю — это абсолютно не аналогичный процесс. Прежде всего из-за принципиальных различий в принципах работы регуляторов. Температура радиаторов регулируется путем перекрывания теплоносителя, текущего через термостат. В обогревателе с инфракрасным излучением жидкость не течет, и его температура регулируется путем отключения от сети в момент достижения требуемой температуры воздуха.

Еще одним принципиальным отличием в подключении терморегулятора к инфракрасному обогревателю в том, что термостат должен обязательно быть сопряжен с электросетью, питающей устройство обогрева, чтобы иметь возможность отключать его. В радиаторах системы отопления такая необходимость есть лишь для цифровых термостатов. И лишь для того, чтобы иметь возможность запрограммировать микросхему и отследить результат на дисплее.

3 Способы увеличения теплоотдачи

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

  • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
  • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
  • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
  • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

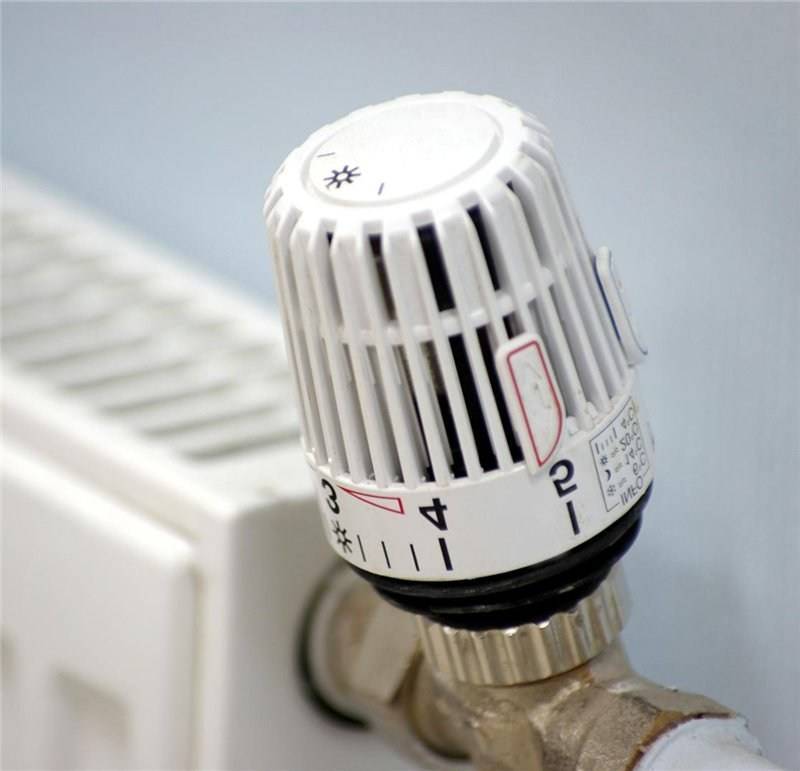

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

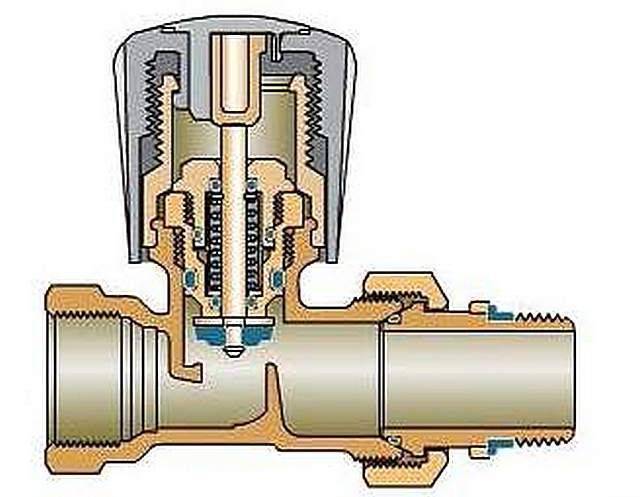

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

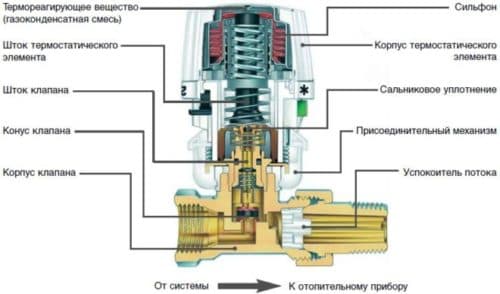

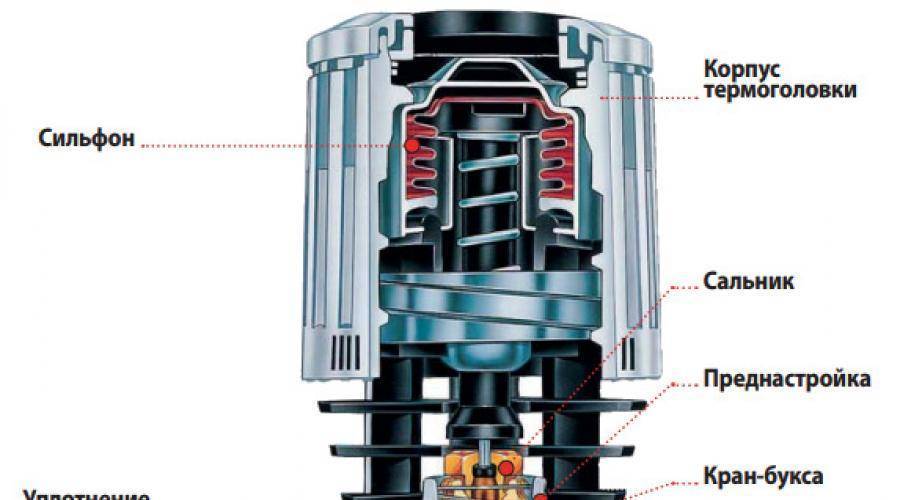

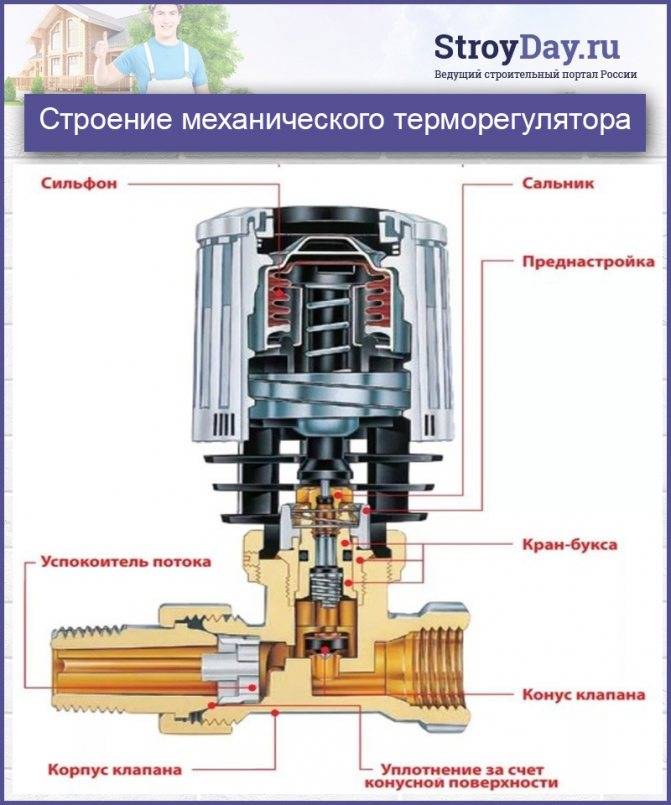

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

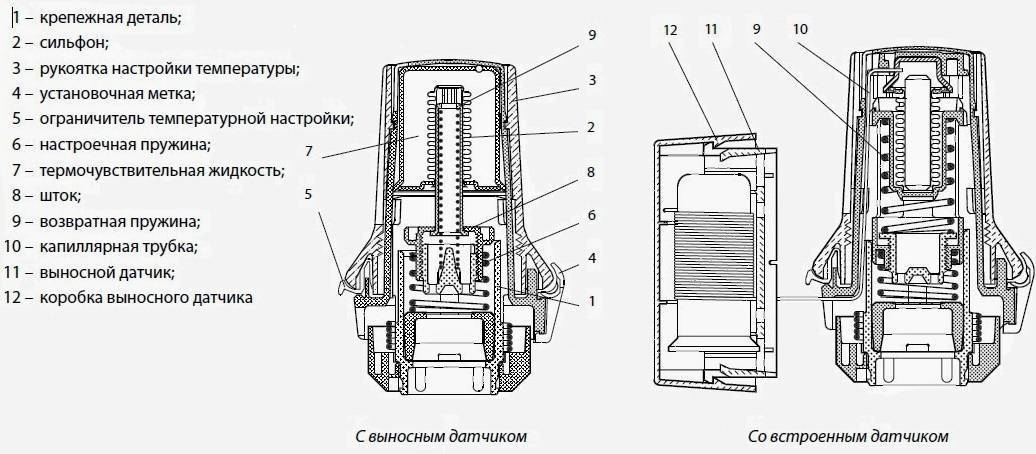

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

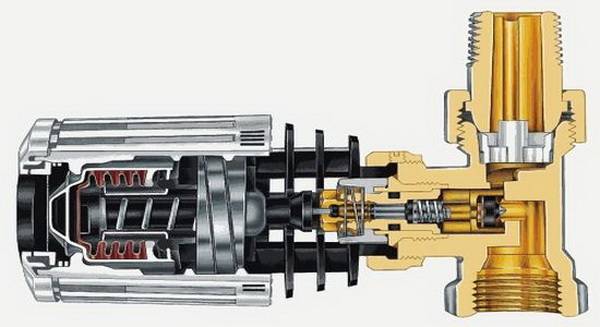

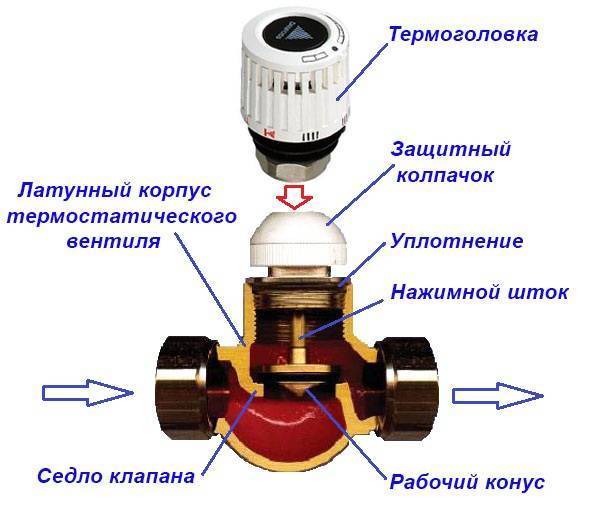

Особенности конструкции термоклапана

Устройства данного компонента включают два элемента – запорный конус и седло. Запорный механизм и обеспечивает перекрытие промежутка для перемещения теплоносителя. Клапан выбирается в зависимости от типа разводки. Они различны для однотрубной и двухтрубной разводки, что видно на фото терморегулятора на батарею.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Терморегулятор на батарею отопления: разновидности, установка и настройка

Последний вариант более предпочтителен по надежности и уровню регулирования, однако стоимость такой модели более высокая. Бронзовые и латунные аналоги доступны в большей степени, но их качество зависит от характеристик сплава.

Терморегулятор на батарею отопления: разновидности, установка и настройка

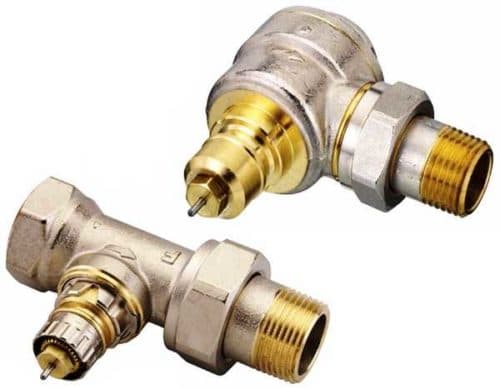

В зависимости от типа исполнения различают модели угловые и прямые. Последний вариант является проходным. Также терморегуляторы могут входить с состав гарнитуры отопительной системы. Выбор производится в зависимости от условий монтажа.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

  • попадание солнечных лучей на корпус;
  • температура за пределами помещения;
  • циркуляция воздуха в комнате;
  • дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Важно! В противном случае необходимо использовать устройство с вынесенным датчиком

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Терморегулятор на батарею отопления: разновидности, установка и настройка

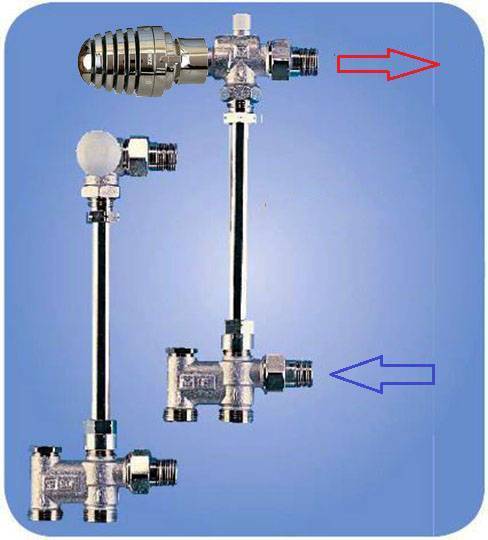

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Терморегулятор на батарею отопления: разновидности, установка и настройка

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Терморегулятор на батарею отопления: разновидности, установка и настройка

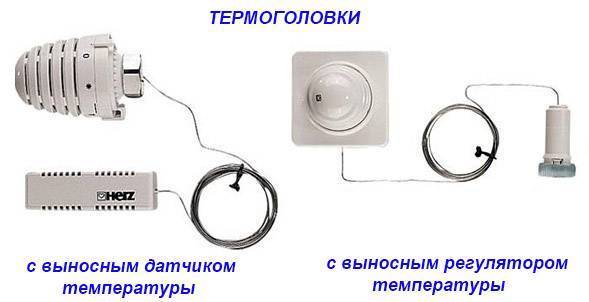

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

  1. От воздуха в здания.
  2. От теплоносителя.
  3. От воздуха поступающего снаружи.

Первый регулятор, который применяли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7 °

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь они не требуют постоянного присутствия человека, а регулируют температуру самостоятельно и поддерживают комфортные условия в помещении.

Не менее популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

  1. Прямого действия.
  2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления. Такое устройство получает сигнал об изменениях температурного режима от теплоносителя. Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена на головке прибора. На шкале указаны цифры при помощи, которых можно устанавливать нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

  1. Регуляторы способные управлять нагревом или насосом котла.
  2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Устанавливаем и настраиваем устройство

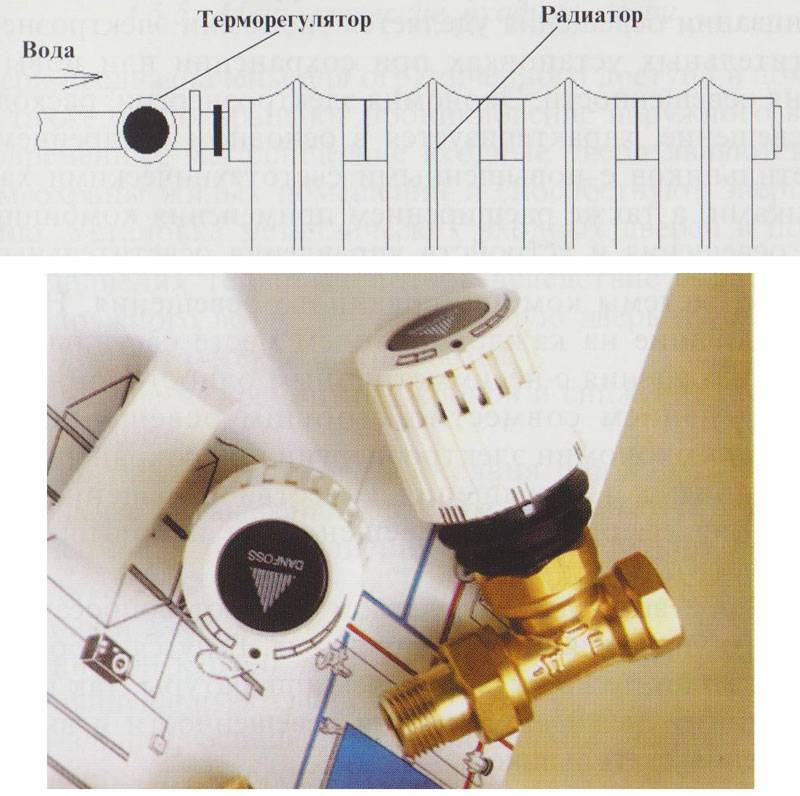

По классической схеме регулятор устанавливается на входном отверстии радиатора в соответствии со схемой его подключения к отопительной системе.

Существует также и альтернативная схема установки, при которой регулятор монтируется на выходе радиатора. По мнению многих специалистов это повышает эффективность теплоотдачи и точность регулировки нагрева батарей за счет ограничения оттока остывшей жидкости из обогревательного прибора.

Альтернативную схему можно применять только для ручных и автоматических терморегуляторов, но не для термостатов .

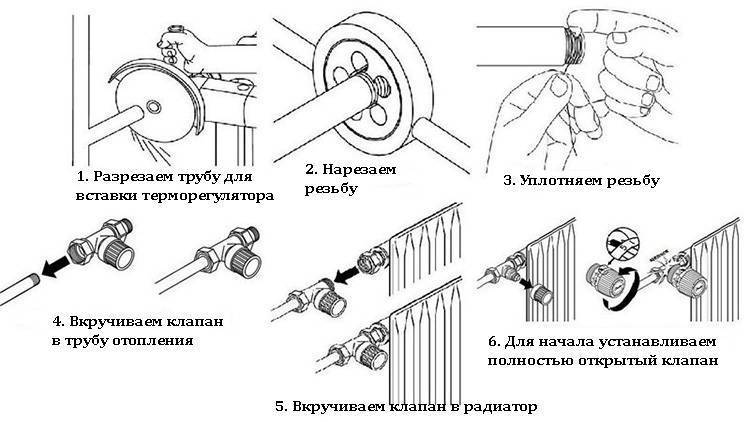

Установка регулятора температуры на батарею

Сам процесс монтажа не представляет особой сложности и практически не отличается от установки других видов трубопроводной арматуры. Перед этим следует внимательно изучить прилагаемую к прибору инструкцию.

В однотрубных системах водяного отопления перед каждым радиатором должна устанавливаться перемычка (байпас) между подающей и обратной линиями, чтобы не нарушать циркуляцию теплоносителя во всей системе.

При установке автоматических регуляторов термостатическая головка или электронный блок управления клапаном должен располагаться в горизонтальном положении перпендикулярно плоскости радиатора, чтобы исключить тепловое воздействие обогревательного прибора на датчик температуры.

Ручные устройства в дополнительных настройках не нуждаются.

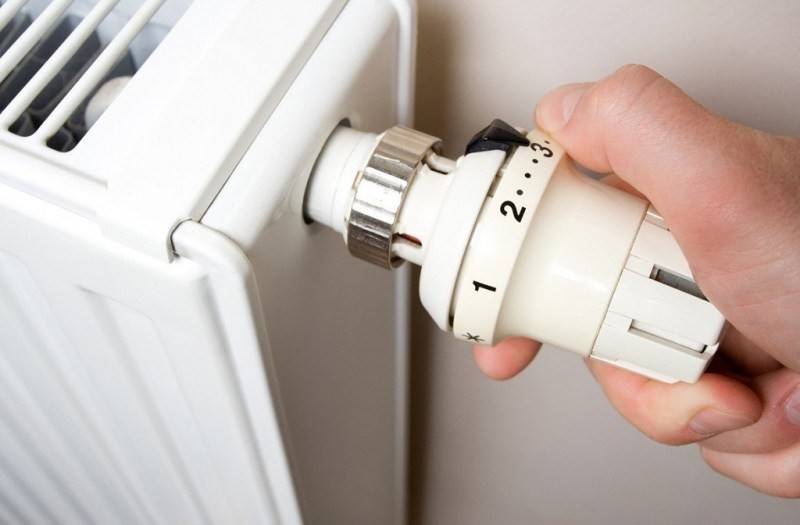

Настройка автоматических устройств осуществляется согласно прилагаемым к ним инструкциям и общим правилам эксплуатации подобных приборов.

По общему правилу в комнате нужно установить термометр и максимально исключить тепловые потери в помещении через окна и двери, после чего полностью открыть клапан регулятора, включив максимальный режим нагрева радиатора.

При достижении по термометру температуры в комнате на 5-7 градусов выше требуемой регулятор полностью закрывают и ждут, когда температура в комнате снизится до нужного значения.

После этого начинают постепенно поворачивать рукоятку регулятора в сторону открывания до момента открытия запорной головки клапана, что можно определить по резкому нагреванию корпуса регулятора и появлению журчания жидкости в трубах и батарее.

Ручку регулятора оставляют в таком положении. Регулировка прибора считается оконченной.

Почему незамерзающий теплоноситель для систем отопления лучше обычной воды. Рассмотрим плюсы и минусы антифриза.

Биметаллические радиаторы отопления: технические характеристики, конструктивные особенности, параметры теплоотдачи и другие важные факты http://teplius.ru/radiatory/vidy/bimetallicheskie/tehnicheskie-harakteristiki.html

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

  • механические, с ручной настройкой подачи теплоносителя;
  • электронные, управляемые выносным термодатчиком;
  • полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

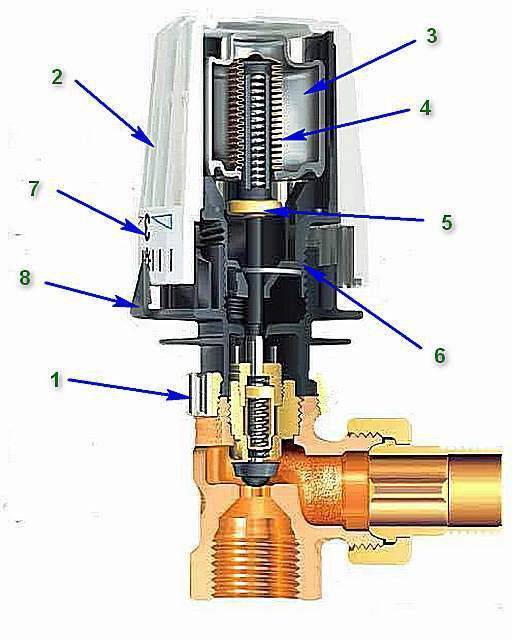

Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

  • регулятора;
  • привода;
  • сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

  • Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
  • Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

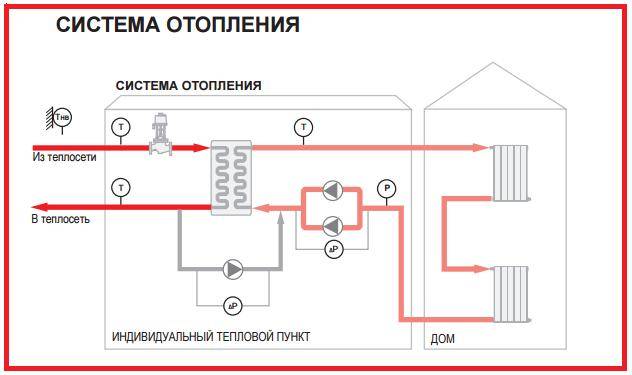

Возможность регулировки в разных системах отопления

К сожалению, и в наше время не везде есть возможность регулировать температуру в помещении, а, следовательно, устанавливать для этого специальные устройства на батареи не смысла. Такой возможности нет для проживающих в старых многоквартирных домах, отопительная система которых имеет однотрубную разводку. В этом случае подача теплоносителя производится сверху вниз, и он последовательно проходит через все радиаторы, прежде чем вернуться в обратный клапан. Такая система отопления имеет множество недостатков:

  • Неравномерный обогрев помещений. На верхних этажах температура может быть выше, чем на нижних.
  • Регулировка температуры возможна только на целый дом или отдельный подъезд с помощью задвижек в системе отопления.

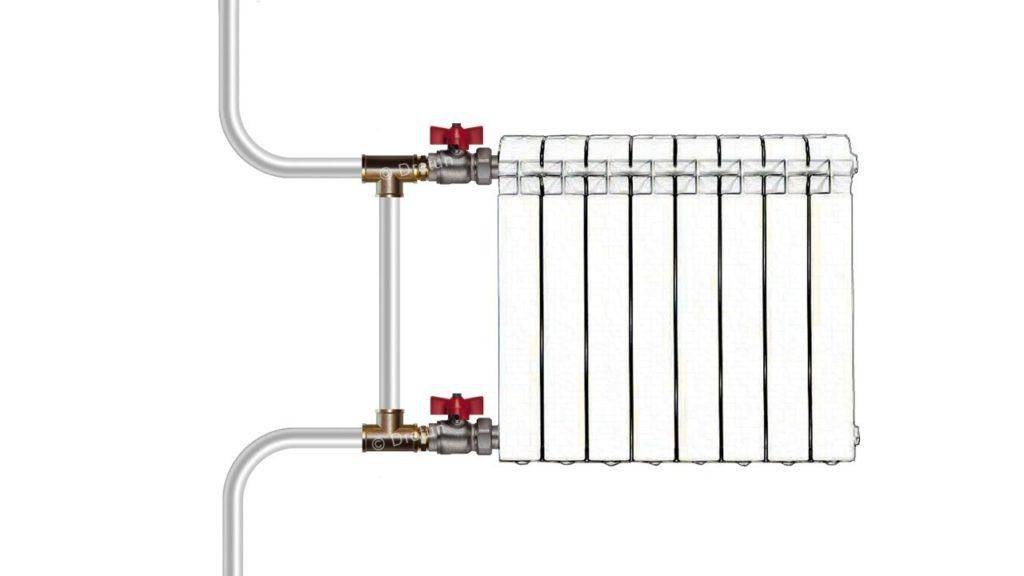

Однотрубная система отопления может быть улучшена при помощи байпаса, который представляет собой перемычку между прямой и обратной трубой. Тогда регулировка батарей отопления становится возможной.

Терморегулятор на батарею отопления: разновидности, установка и настройка
СБайпас для радиатора

Сейчас при проектировании многоквартирных домов редко закладываю схему однотрубной разводки. Существует двухтрубная система отопления, она лишена недостатков предыдущей. Она также состоит из распределительных стояков, но после каждого радиатора теплоноситель сразу же попадает в обратку. При этом температура на входах в радиаторы отопления на любом этаже практически одинакова. На каждую батарею можно поставить регулятор тепла, как ручной, так и автоматический.

Терморегулятор на батарею отопления: разновидности, установка и настройка

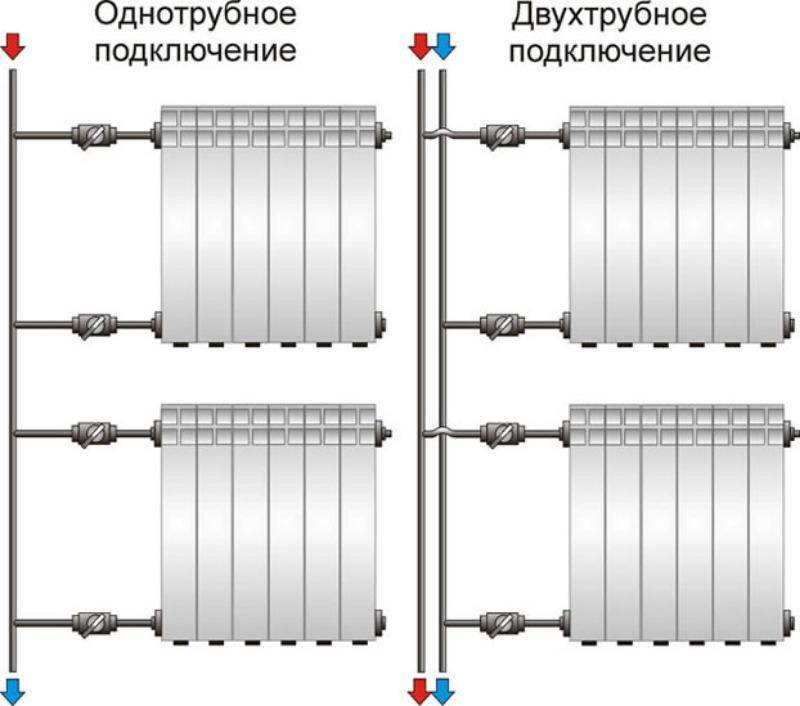

Двухтрубная схема отопительной системы имеет преимущество перед однотрубной

Тут нужно учитывать, что любые изменения в системе отопления в многоквартирном доме нужно согласовать с эксплуатирующими организациями и исполнительными органами.

Если жилье имеет индивидуальную систему отопления, регулировка температуры батарей упрощается. Необходимо при этом:

  • В системе отопления предусмотреть мощный котел.
  • Монтаж принудительной прокачки теплоносителя.
  • На каждую батарею установить стандартный запорно-регулировочный или трехходовый кран.

Для чего нужны терморегуляторы

Погода в зимние месяцы изменяется с сильных морозов на оттепели с плюсовыми показателями и наоборот. В таких ситуациях система отопления испытывает высокие нагрузки, что может привести к прорыву труб. Здесь на помощь приходит терморегулятор для радиаторов отопления, который устанавливают на каждую батарею по всей площади.

В частных домовладениях есть возможность создавать разный климат в отдельных помещениях, в зависимости от предпочтений жильцов.

Частные дома, в которых системы теплоснабжения оснащены терморегуляторами для батарей отопления, способны создавать в каждой комнате разный климат, согласно санитарным нормам и личным предпочтениям. Такая конструкция добавляет комфорта в зимние месяцы и решительно экономит бюджет домовладельца.

Польза от регуляторов температуры на радиаторе отопления:

  • Владельцу не нужно постоянно следить за работой датчика, процесс автоматизирован;
  • Возможность распределять тепло по разным комнатам, в зависимости от потребностей;
  • Снижение объёма расхода электроэнергии и топлива, экономия домашнего бюджета;
  • При аварийной ситуации отключается только одна батарея.

Экран терморегулятора показывает температуру батареиИсточник pengepugeren.dk

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

  • механические;
  • электронные;
  • полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.Терморегулятор на батарею отопления: разновидности, установка и настройка
Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Терморегулятор на батарею отопления: разновидности, установка и настройка

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Назначение и область применения

Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.

Установка подобных устройств рекомендуется:

  1. В автономных отопительных системах, где нагрев носителя осуществляется твердотопливным котлом.
  2. На трубопроводах горячего водоснабжения. Вода для бытовых нужд может подаваться слишком горячей (до 95 ºС) и при отсутствии крана-смесителя вызывает ожоги у пользователей.
  3. Перед пластиковыми элементами трубопроводной системы. Термоклапан защитит от перегрева материал, из которого изготовлены трубы.

Характеристики

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

  1. Максимальный уровень рабочего давления — 1,0 Мпа.
  2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
  3. Максимальная рабочая температура — +110 ºС.
  4. Максимально допустимая температура окружающей среды — +50 ºС.
  5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
  6. Диапазон регулирования температур — +20…+60 ºС.
  7. Время срабатывания — 25 мин.
  8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

  • Латунь.
  • Бронзу.
  • Нержавеющую сталь.
Оцените статью
