Газовый конвектор своими руками: шаги установки приборов заводского производства + сборка самоделок

Теплые полы

Владельцы домов используют полы с подогревом водяные своими руками, в двух вариантах.

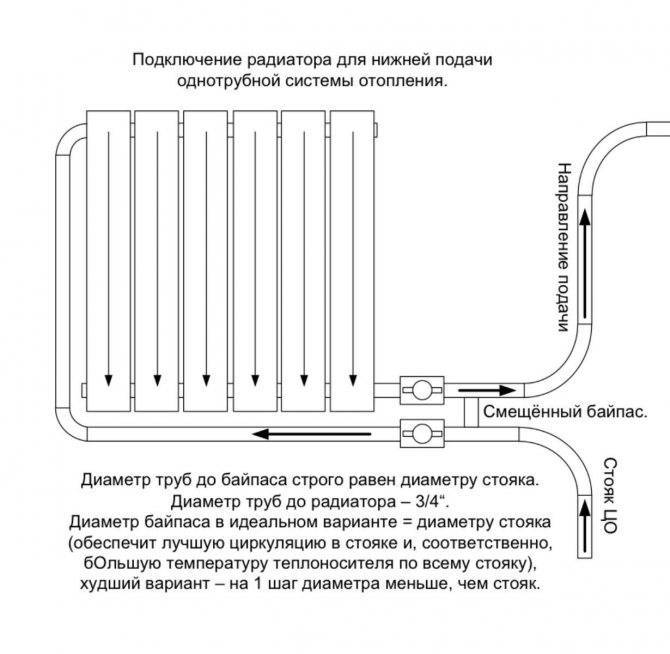

Теплые полы равномерно прогревают комнату, увеличивают уровень комфортности и не требуют дополнительных затрат энергии, т. к. батареи и контур полов запитан от одного котла.

Самостоятельный монтаж полов вполне доступен владельцам, внимательно изучившим принцип действия и порядок расчета теплого пола. Перед монтажом необходимо определиться и приобрести необходимые материалы и комплектующие для теплого пола. В процессе установки контура четко соблюдать правила и рекомендации специалистов.

Способы создания теплого пола

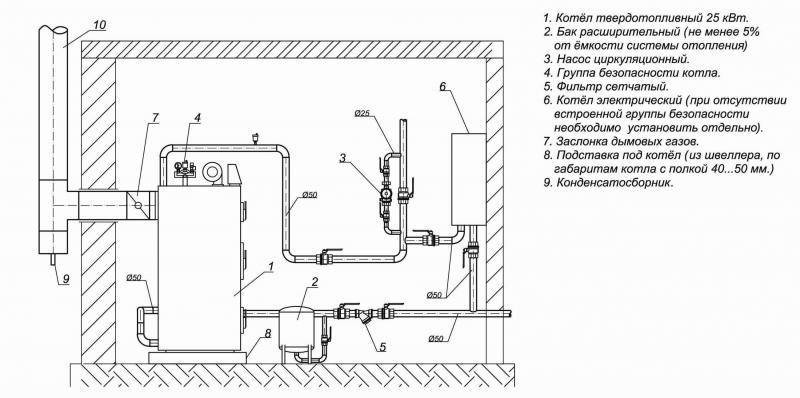

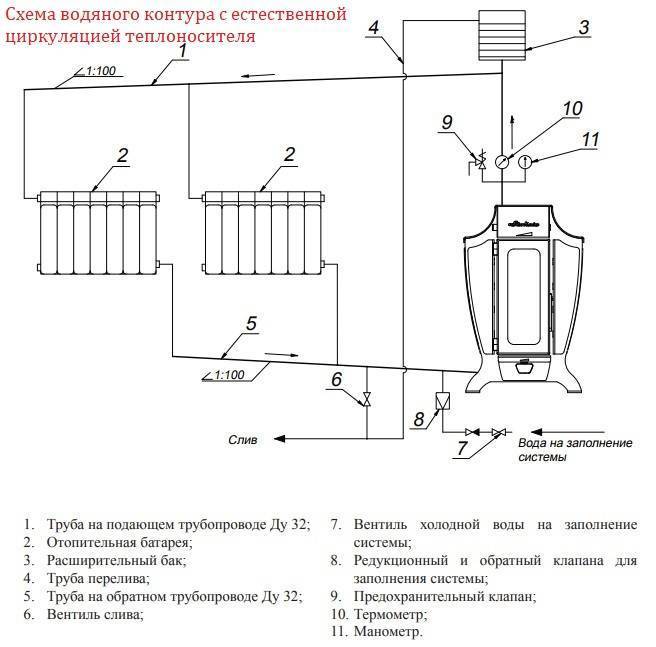

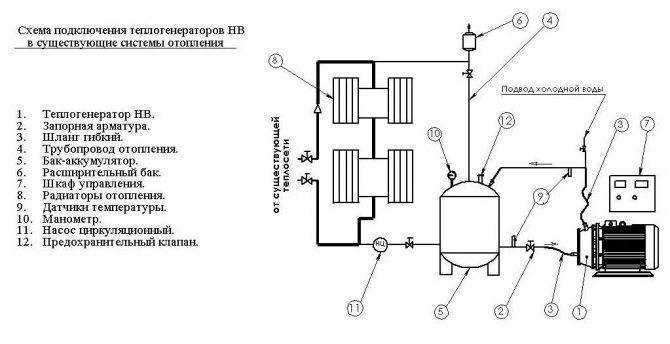

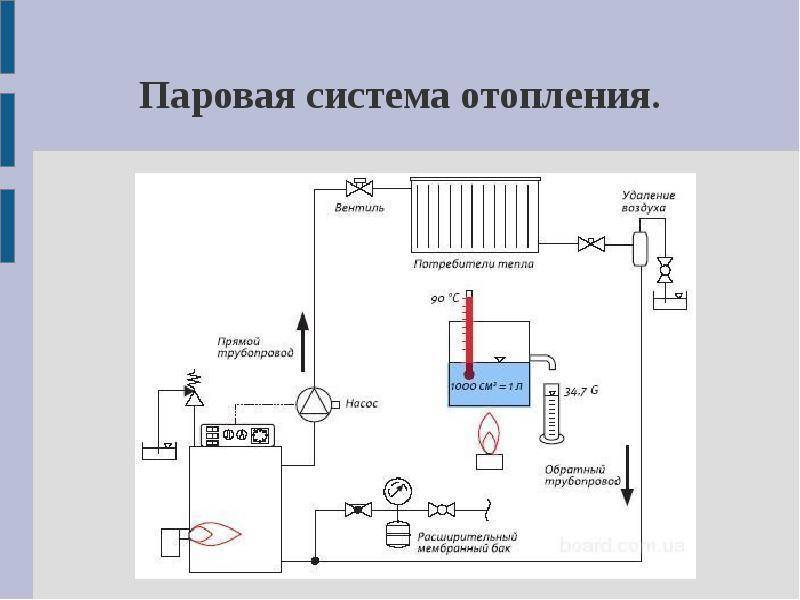

В принципе теплый пол можно создать в квартире, которая расположена в многоэтажном доме. Но обычно подключение к системе отопления запрещено. Если же есть разрешение, то для подключения потребуется экспертиза влияния теплого пола на работу системы. Обычно такая конструкция требует установки отдельного насоса и смесительного узла. Эти дополнительные элементы сохранят давление в системе на выходе. В частных домах теплый пол и система отопления в частном доме своими руками неразрывно связаны.

Самые популярные способы установки теплых полов:

  • Бетонная стяжка. Толщина стяжки не менее 3 сантиметров над трубами.
  • На пол для утепления укладывается пенополистирол, в нем вручную вырезаются пазы под контур и укладываются трубы. Затем заливается стяжка.
  • Трудоемкий, но иногда используемый способ в домах с деревянным полом — укладка в деревянные пазы.

Трубы, применяемые для теплого пола

Для организации теплого пола применяют, в основном, три вида труб. Самый лучший вариант — металлопластиковые трубы, которые относительно дешевы, легко монтируются и долговечны. Находят применение медные трубы, но они очень дороги, а также трубы из сшитого полиэтилена. В работе неудобны, потому что жестки, но они не боятся замерзания и легко ремонтируются.

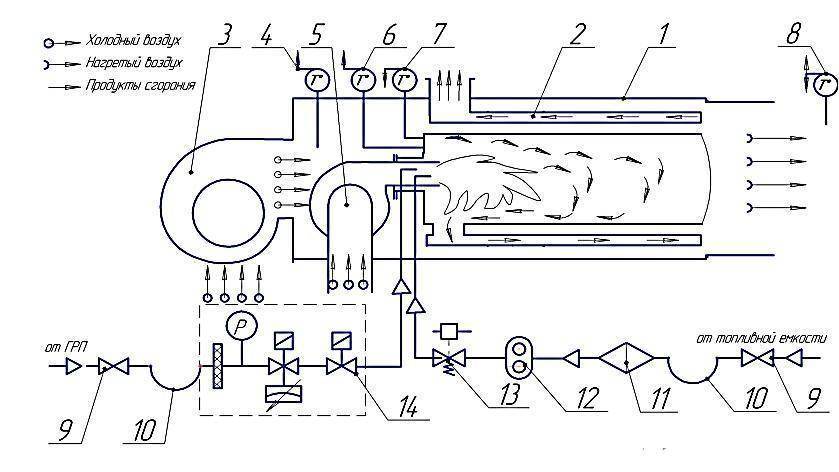

Принцип работы и устройство конвектора газового типа

Рассмотрим газовый конвектор принцип работы его очень прост и основан на способности газа изменять свойства при повышении уровня температуры. Когда холодный воздух проходит через теплообменник конвекторного устройства, он нагревается, уменьшается в весе и начинает подниматься. Далее приходят новые порции воздушных масс. Данный процесс носит название конвекции.

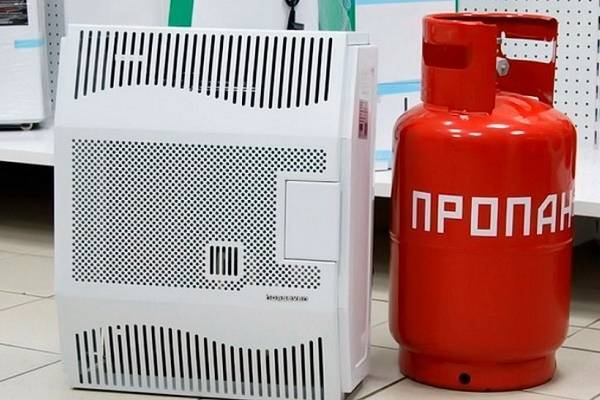

Работать конвектор может на сжиженном газе и на природном.

Чтобы изменить источник питания устройства, нужно перенастроить газовый клапан. Чаще всего газовый конвектор размещают под окном. Это позволяет сделать работу агрегата более эффективной. Так как именно в этом месте помещения теплопотерь больше всего.

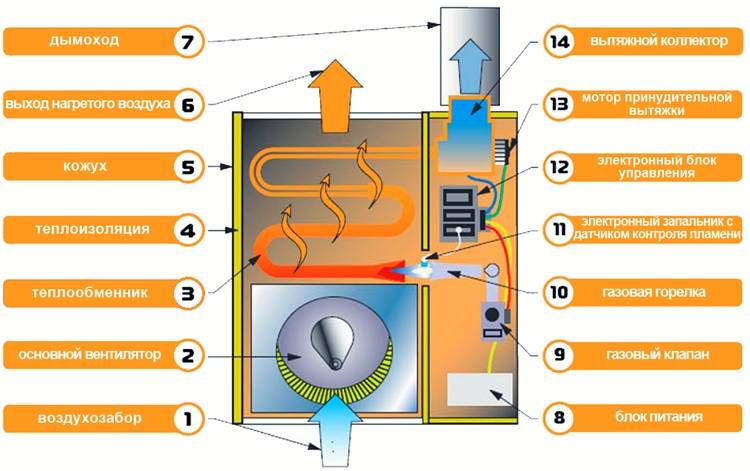

Рассмотрим устройство газового конвектора для обогрева жилого помещения. Как правило, прибор состоит из таких комплектующих:

  1. Корпус. Выполняет защитную и декоративную функции. Изготавливается из металла высокой прочности. Поверхность обрабатывается термостойкой краской с антикоррозионными свойствами.
  2. Теплообменник. Предназначен для нагрева воздуха.
  3. Газовая горелка. Расположена внутри теплообменника. Состоит из основной и запальной части.
  4. Комбинированный клапан. Позволяет управлять уровнем давления газа.
  5. Система отвода продуктов горения.
  6. Тангенциальный вентилятор. Отвечает за скорость подачи нагретого воздуха, улучшает процесс нагрева комнаты.

В зависимости от устройства все приборы делятся на два типа: каминные и парапетные. Принцип работы каминного типа схож с работой обычной печки. Парапетные варианты более безопасны и экологичны. Устанавливать их легче. Поэтому это самый широко выпускаемый и используемый вид.

Преимущества и недостатки внутрипольных конвекторов

Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.

Главное преимущество – создают тепловую завесу для панорамных окон и не портят вид.

К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.

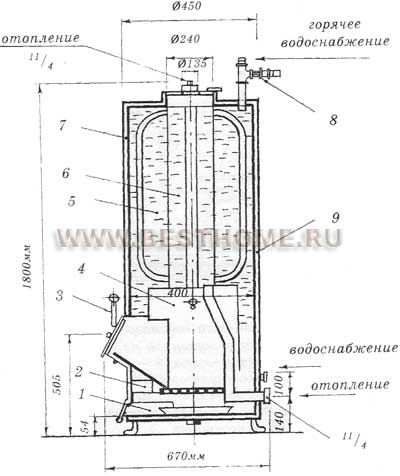

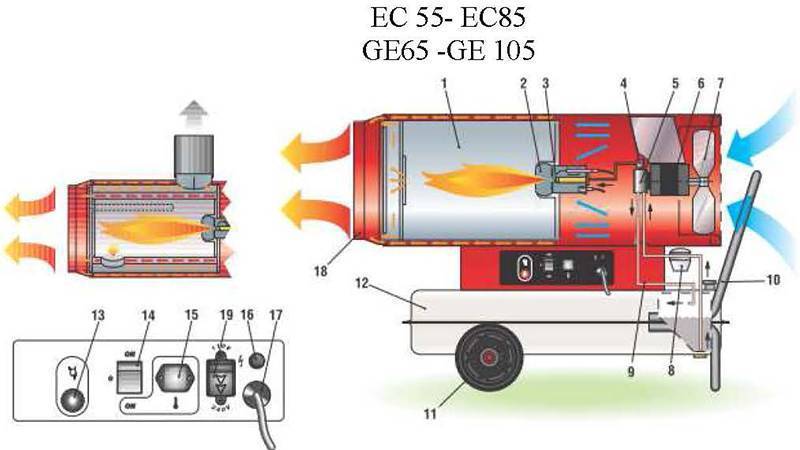

Устройство газового обогревателя

Объединяет все конструкции единая система подачи газа. В качества источника топлива выступают газовые баллоны с пропан-бутаном или другими видами газовых смесей. Также для маленьких обогревателей используются газовые баллончики для горелок. Их можно аккуратно заправлять и переливать своими руками. Главное — это соблюдать технику безопасности.

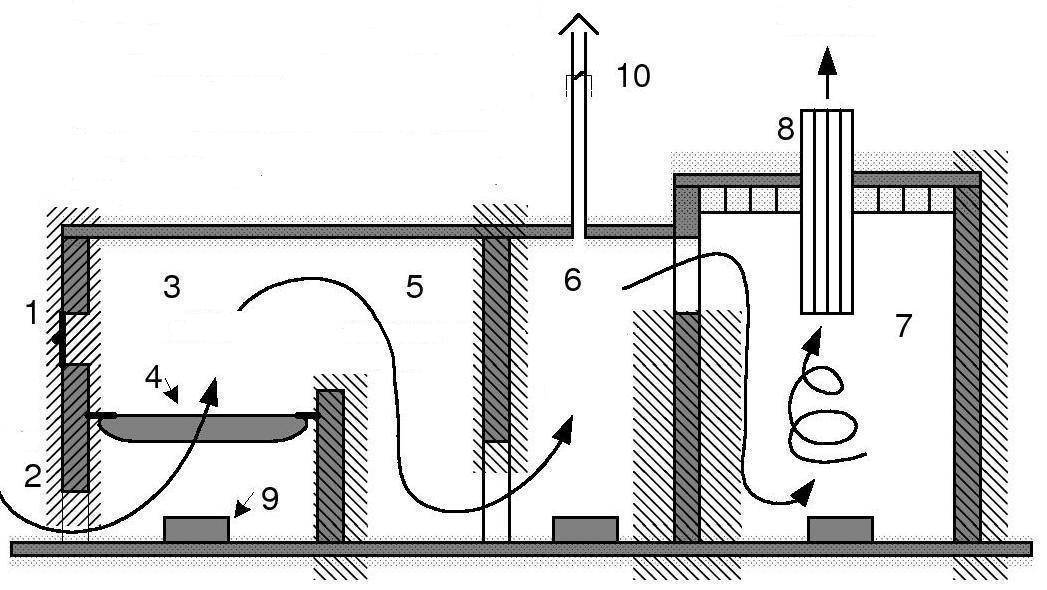

Многие самодельные газовые обогреватели работают по принципу инфракрасного излучения. Он заключается в том, что топливо постепенно сгорает в горелке и тем самым нагревает обогревательный элемент, который, в свою очередь, выделяет тепло в инфракрасном диапазоне. Таким образом нагреваются все предметы помещения или палатки. После этого тепло отдается в воздух.

Газовые обогреватели, сделанные своими руками, довольно разнообразны и могут иметь различный вес от полкило до десятка килограмм. Все зависит от сложности конструкции и необходимого уровня выделяемого тепла на выходе.

Многие владельцы задаются вопросом поиска более бюджетной альтернативы традиционному отоплению. Самодельные установки — это отличное решение проблемы

Обычно конструируется самоделка их следующих основных элементов:

  • вентиляторы, которые равномерно распределяют нагретый воздух по помещению;
  • регулятор мощности, позволяющий настраивать уровень выделяемого тепла и температуры в помещении;
  • газовая горелка, которая непосредственно сжигает газ и нагревает систему;
  • тепловой излучатель — элемент, который аккумулирует тепловую энергию и отдает ее в воздух или на предметы помещения;
  • решетки, которые защищают тепловой излучатель от непосредственного контакта с предметами.

Помимо основных элементов потребуются дополнительные, которые могут включать в себя ручки, решетки, отражатели, крышки, крепления, газовые шланги и другие заготовки.

Изготовленный таким способом прибор подойдет для обогрева мелких и средних комнат, и небольших помещений. При этом нет нужды в электрических приборах и электроэнергии. Когда очередной баллон израсходуется, его можно будет дозаправить или приобрести новый.

Главным достоинством самодельной конструкции является возможность использования недорогих и доступных комплектующих. Помимо того сборка отличается последовательностью и простотой

Некоторые самодельные газовые инфракрасные обогреватели также выполняют дополнительные функции к которым можно отнести нагрев воды, сушка одежды и различных предметов. С помощью некоторых устройство также можно готовить пищу. Ночью такой обогреватель светится и является источником дополнительного освещения.

Коаксиальный дымоход

Монтаж коаксиального дымохода производится в предварительно пробитое (просверленное) отверстие в стене. Здесь могут возникнуть проблемы чисто технического характера, ведь отвод продуктов сгорания и забор воздуха для горения в газовых конвекторах происходит естественным путем, и в связи с этим наружный диаметр дымохода достаточно велик. В основном диаметр отверстия в стене, в зависимости от требований производителя, должен составлять 0,16–0,20 м. Пробить такое отверстие может оказаться непростой задачей, если стена выполнена из прочного материала.

Видео. Монтаж газового конвектора

Длина коаксиального дымохода в большинстве моделей составляет максимум 0,59 м, т. е. толщина стены, на которую устанавливается аппарат, не должна превышать этого значения.Минимальная толщина стены может составлять и менее 0,20 м, но при этом производитель не гарантирует нормальной работы конвектора и достижения параметров, указанных в техническом паспорте, по причине больших теплопотерь здания. Дымоход должен быть смонтирован таким образом, чтобы труба забора воздуха располагалась в одном уровне с плоскостью наружной стены и на 0,035 м выступала вовнутрь помещения. Кроме того, чтобы избежать попадания влаги в аппарат, следует учесть наклон коаксиального дымохода на 2–3 градуса. Снаружи на дымоход крепится защитный колпак, который, во-первых, препятствует попаданию посторонних предметов, во-вторых, служит защитой от задувания ветра и сбивания пламени горелки.

Секреты популярности газового конвектора

Конвекторами, в работе которых используется газ, обустраивают жилые, производственные и коммерческие объекты. Особо востребованы они в частных домах, небольших мастерских, кафе, не подключенных к централизованным отопительным системам.

Нередко именно газовые конвекторы применяют в обогреве крупных транспортных средств: кемперов, фур, автобусов. Они удобней в эксплуатации, чем твердотопливные печки и обогреватели на солярке, экономнее электрических приборов.

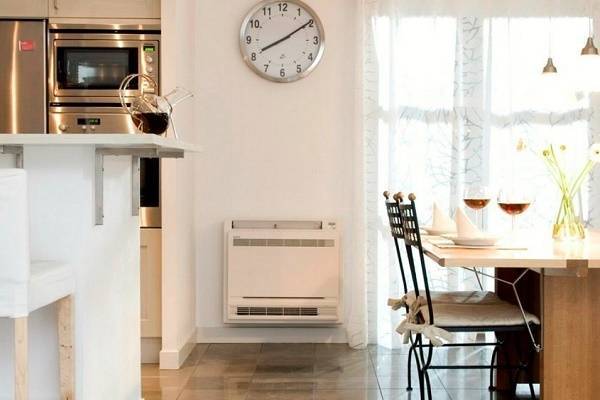

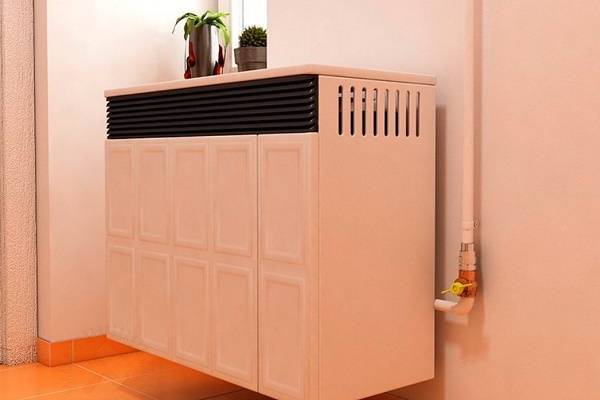

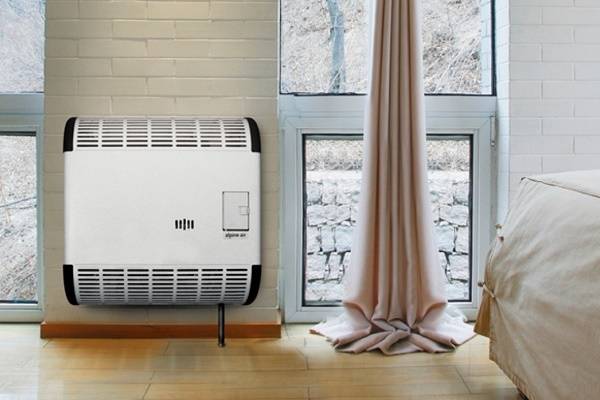

Газовый конвектор в интерьере квартиры

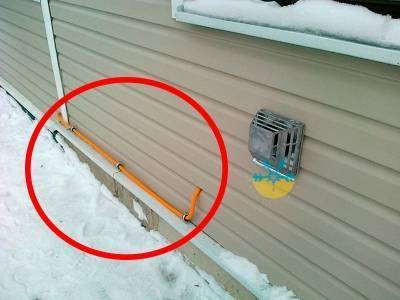

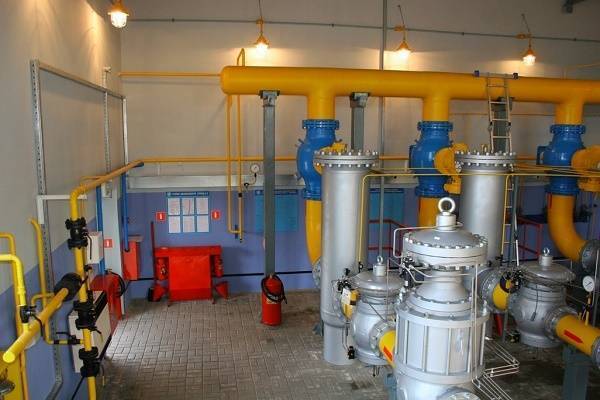

Подключение прибора к централизованному газоснабжению

Конвектор с баллоном для хранения и потребления газа

Установка прибора на капитальную стену

Газовый конвектор в дачном домике

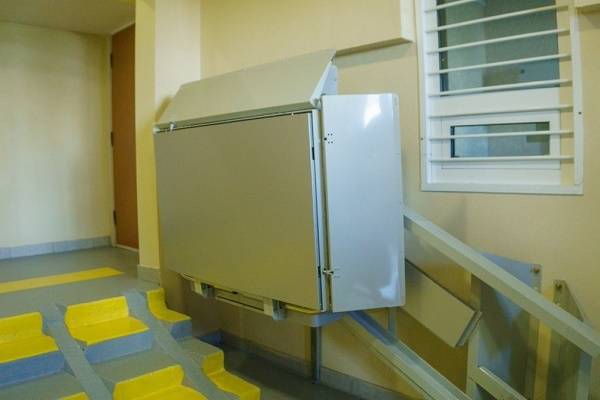

Улучшение условий в подъезде

Обогрев автомастерских и заправочных станций

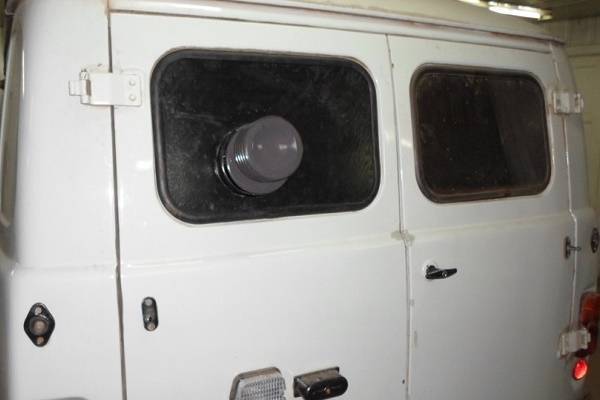

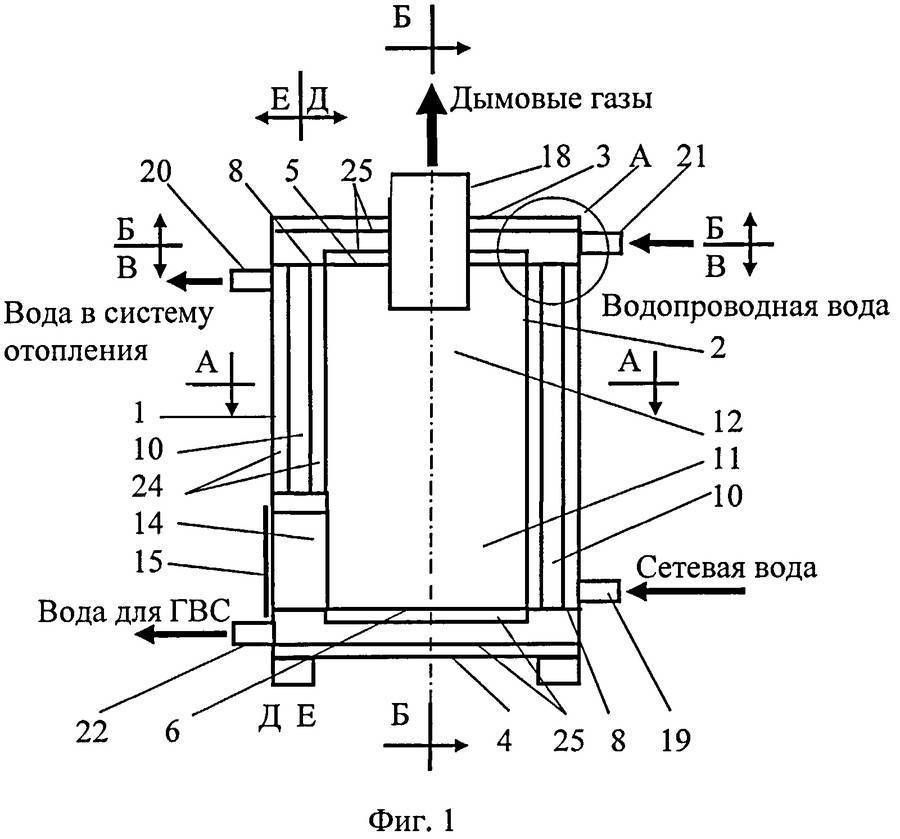

Дымоход конвектора в автотранспортном средстве

Работа приборов конвективного типа базируется на естественном движении нагретого воздуха, проходящего через расположенную внутри камеру сгорания с теплообменником. Теплообменник разогревает газовая горелка, в которую газ поставляется через форсунку по шлангу или трубе.

Нагрев воздуха, затянутого внутрь газового конвектора, производит горелка, в форсунки которой газ поступает или из газовой трубы, или по шлангу из баллона

Практически все модели газовых конвекторов могут работать как на магистральном газе, так и на сжиженной горючей смеси пропана с бутаном. Подключать их можно и к сети газоснабжения, и к баллону или газгольдеру. Все зависит от технических условий обустраиваемого объекта.

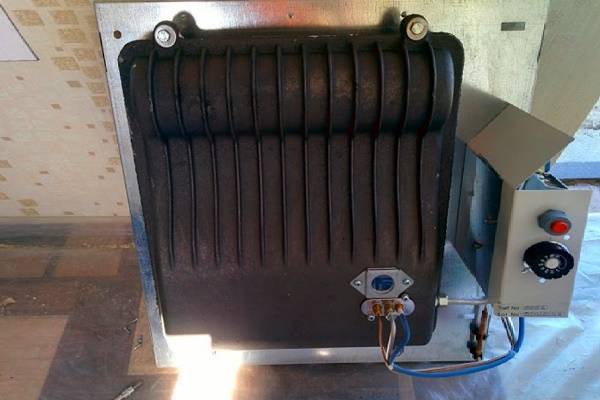

Теплообменник газового конвектора

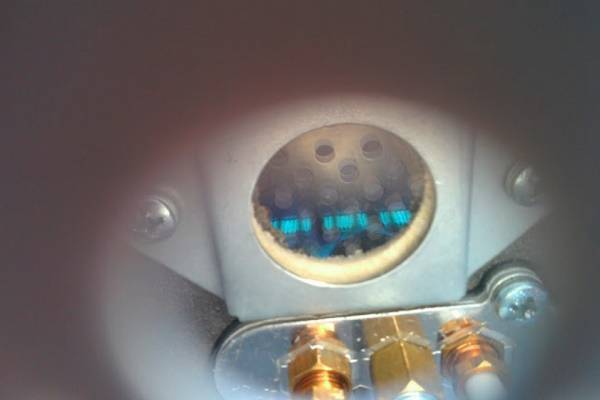

Вариант горелки газового прибора

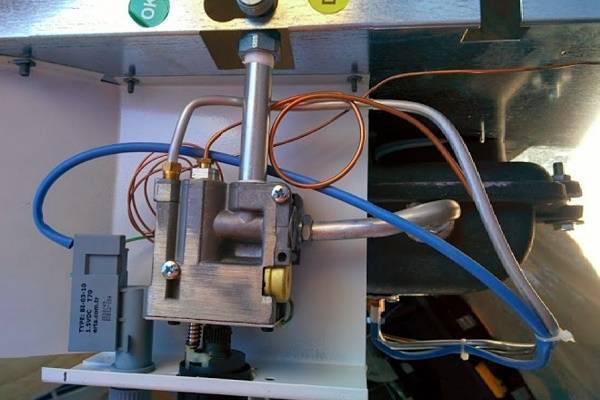

Устройства управления газовым обогревателем

Блок системы управления агрегата

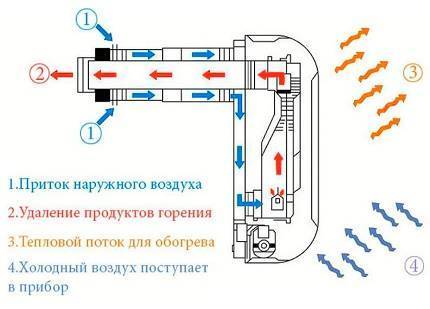

Требующийся для горения воздух в камеру сгорания газового устройства поступает по коаксиальной дымовой трубе. Если упрощенно представить коаксиальную конструкцию, то это две трубы разного сечения, одна из которых установлена внутрь другой. Благодаря особенностям устройства коаксиальная система выполняет два важных действия.

По зазору между трубами в камеру сгорания втягивается воздух, требующийся для стимуляции и поддержания процесса горения. Через центральную трубу немногочисленные, но крайне токсичные продукты переработки голубого топлива выводятся наружу, т.е. за пределы обогреваемого объекта.

Газовый конвективный прибор с закрытой камерой дороже открытого, но безопасней. Все его компоненты изолированы и никак не контактируют с воздухом в обогреваемом пространстве

Конвекционный газовый отопитель абсолютно никак не связан с воздушным пространством в помещении. Забор свежей порции воздуха производится с улицы, туда же отправляются дымовые газы, сажа и гарь, сопутствующие сжиганию газа. Во время работы газовый конвектор не выжигает кислород в обрабатываемом объекте и совершенно не угрожает пользователям отравлениями угарным газом.

Движение воздуха через газовые конвекторы бывает естественным и принудительным. В первом случае холодный поток самопроизвольно вытесняет из теплообменника теплый в помещение. Во втором – перемещение и смену охлажденной и нагретой воздушной массы ускоряет вентилятор, который нуждается в электропитании.

Для отвода продуктов переработки голубого топлива конвекторы оснащают дымоходами. Приборы с закрытой камерой оборудуют коаксиальными трубами

Подача голубого горючего в горелку производится через газовый клапан. Он дозирует поставку и выполняет функцию своеобразной климатической системы, поддерживающей требующийся хозяевам температурный фон в помещении. Энергозависимые приборы вдобавок снабжены автоматикой.

Автоматические системы защиты гарантируют безопасную эксплуатацию. Они прерывают поставку газа в камеру в случае колебаний давления в газовой сети или затухания пламени в горелке. На коаксиальные трубы газовых конвекторов устанавливают дефлекторы, которые исключают задувание форсунок порывистыми ветрами.

Наглядно с принципами работы и особенностями устройства газового конвекторного обогревателя ознакомит автор видео:

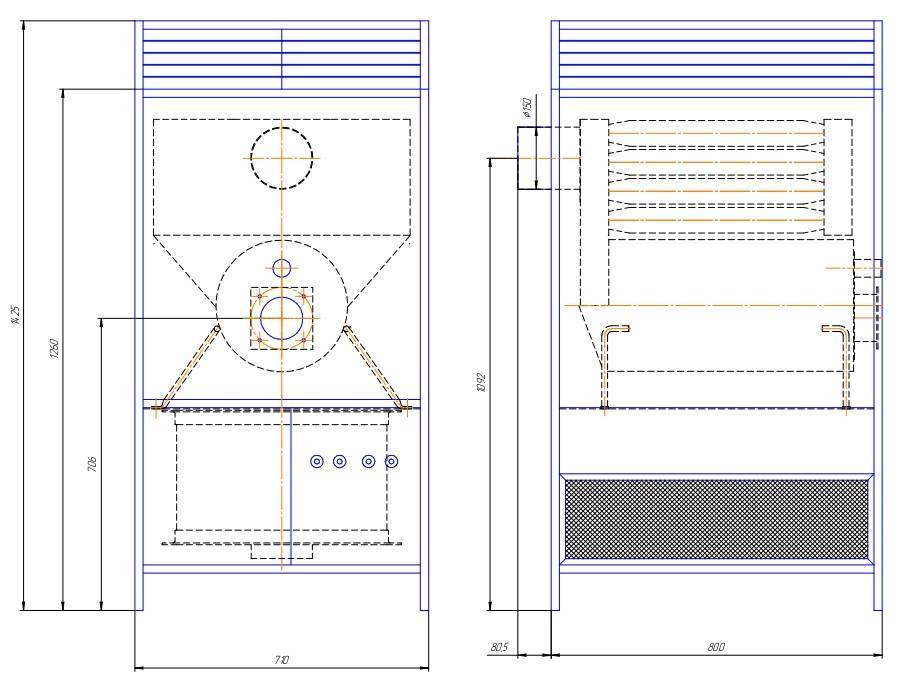

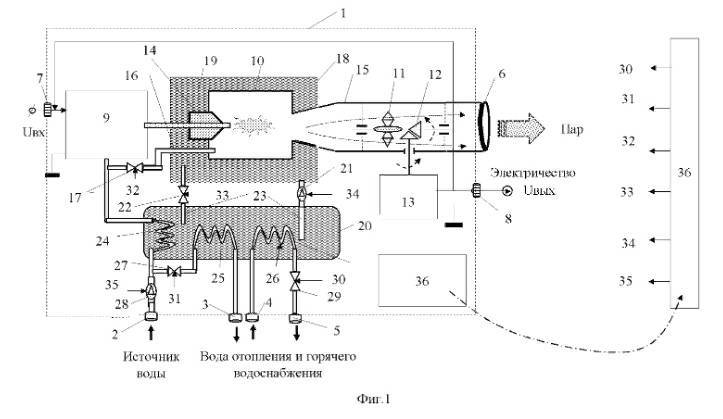

Народные умельцы разрабатывают и собирают уникальные модели газовых обогревателей, учитывая принцип их работы и особенности устройства. В их самоделках учтено основное правило – нужно просто обеспечить безопасный и эффективный нагрев газовой горелкой воздуха, проходящего через прибор.

Проверенные на деле модели самодельных газовых конвективных обогревателей мы обязательно рассмотрим, но сначала разберемся с правилами установки и подключения готового к употреблению оборудования, предложенного торговлей.

Какой из них выбрать

В самом начале статьи мы уже сказали, что популярными среди потребителей были и остаются конвекторы отопления настенные. Подобный тип оборудования занимает мало места, его можно беспроблемно разместить и надежно зафиксировать на подходящей вертикальной поверхности. Тепловая завеса, которую создает обогреватель, достаточно мощная, а в интерьере прибор выглядит гармонично, не выбиваясь из общего фона.

Напольные модели хороши тем, что безотказно «путешествуют» за хозяином в любую понадобившуюся ему комнату. Как и предыдущий тип приборов, они не требуют сложного монтажа и различных неприятных «бонусов» в виде разрешения соответствующих инстанций.

Если у вас возникла острая необходимость в приобретении климатического оборудования, а конкретно определиться с местом его размещения вы так и не смогли, советуем обратить внимание на универсальные конвекторы, которые одинаково успешно можно разместить и на вертикальной, и на горизонтальной поверхностях

Конвектор для отопления дома, имеющего большую площадь или большие окна (от потолка до пола), или слишком большое их количество, не может быть настенным и не может быть приобретен в единственном экземпляре. Здесь нужно другое решение. Самое правильное – установить внутрипольные встраиваемые конвекторы. Но о таком виде отопления необходимо подумать заранее – еще на стадии строительства дома и обустройства пола, поскольку рушить не только напольное покрытие, но и нижние слои пола для установки конвектора – слишком долгая и грязная работа.

Визуально же встраиваемые конвекторы выглядят аккуратной декоративной решеткой, из которой поднимается нагретый воздух – никаких колесиков, никаких петель на стенах. Конвектора как бы нет, но тепло от него не просто присутствует, а очень хорошо ощутимо.

Встраиваемые отопительные приборы можно прятать куда угодно – не только в пол. Большим спросом среди потребителей пользуются плинтусные конвекторы. Такие модели в сфере конвекторной системы отопления стали настоящим писком моды, поскольку они еще незаметнее внутрипольных. Стилизация под плинтус позволяет сохранить не просто максимум полезной площади, она сохраняет ее всю. И при этом не возникает вопроса: сколько же тепла может дать такое небольшое устройство? На этот счет потребитель должен быть спокоен – тепла будет вполне достаточно для заданной площади. Но есть одно «но» –  эти мощные «малыши» не входят в низкий и даже средний ценовой сегмент. Чтобы обеспечить себя «невидимым» теплом, не переплачивая за климатическое устройство, необходимо искать приборы среди продукции отечественных производителей, они в разы дешевле импортных.

Если несколько конвекторов подряд

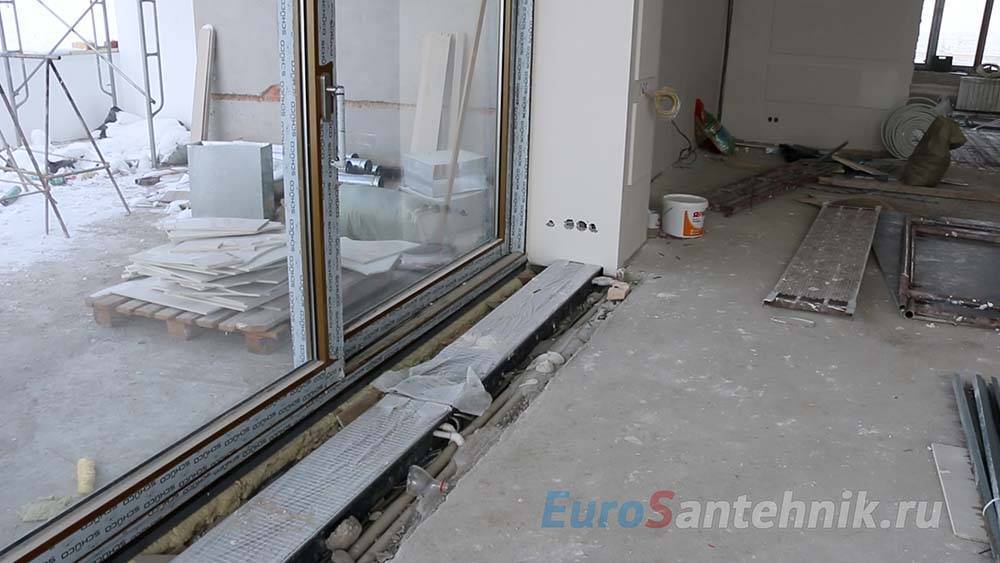

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

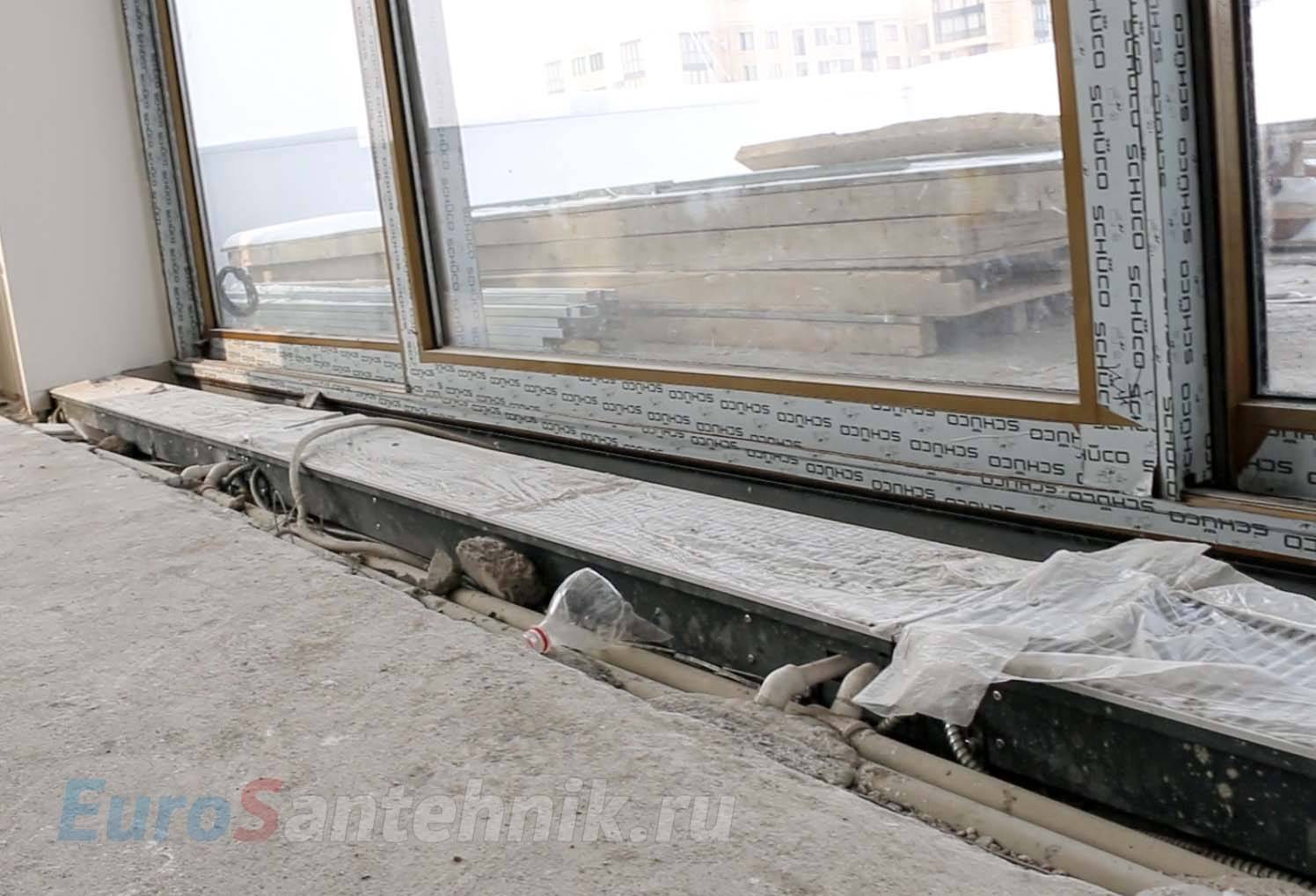

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

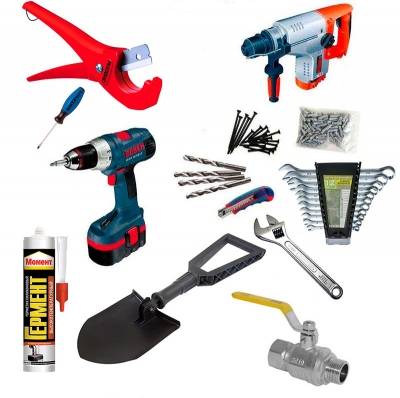

Инструменты необходимые для установки газового конвектора.

  • дрель и набор сверл;
  • труборез;
  • набор гаечных ключей и разводной ключ;
  • лопатка;
  • перфоратор;
  • отвертки;
  • сантехнический и высокотемпературный силикон;
  • дюбели и саморезы;
  • газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

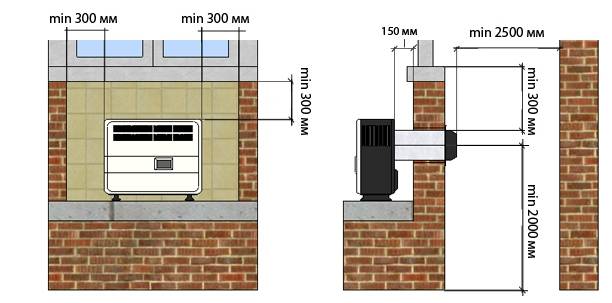

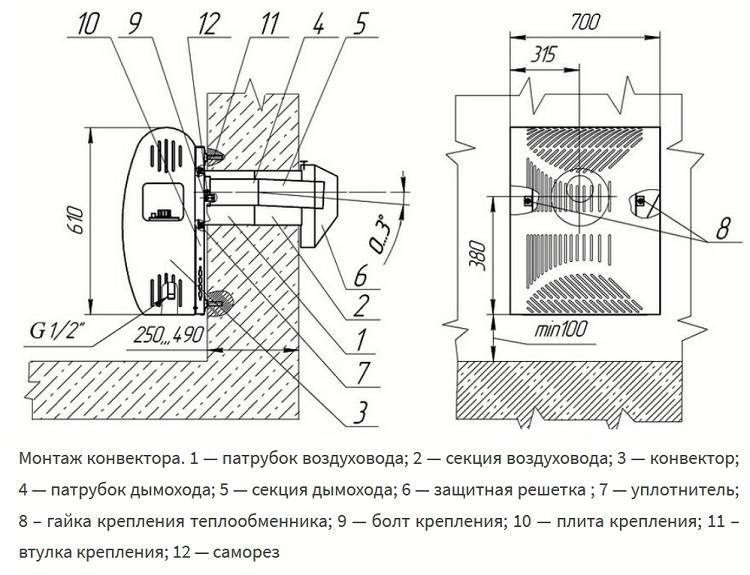

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

  1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
  2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
  3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
  4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
  5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

  1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
  2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
  3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
  4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

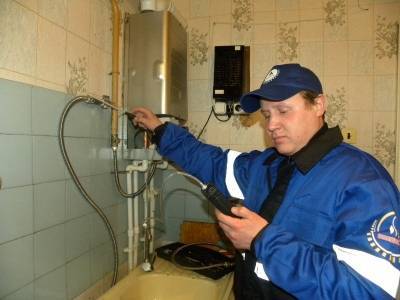

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

  1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
  2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
  3. После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.
