Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

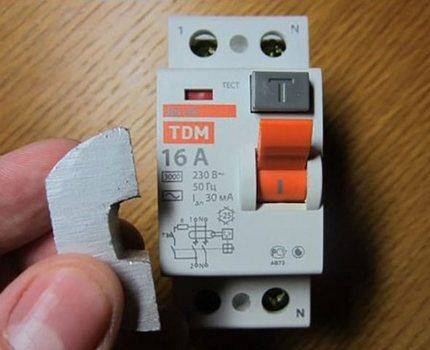

Описание практически всех характеристик устройства вы найдёте на корпусе

При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время

Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

Подключение УЗО в частном секторе

Частное домовладение подразумевает использование значительного количества бытовых устройств, для, которых требуется использование УЗО. Для подключения УЗО в частном доме используют несколько устройств защиты селективного (избирательного) действия, например для стиральной машины, водонагревателя, печи для сауны или бани и другого оборудования, требуется применение индивидуального УЗО. В этом случае при неисправности произойдет отключение только необходимого поврежденного оборудования.

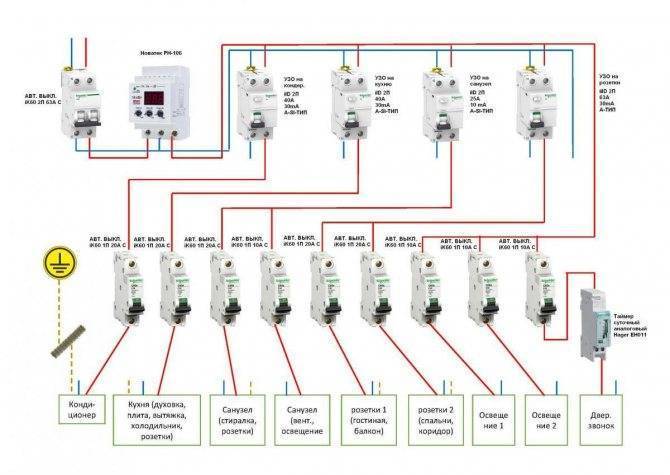

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

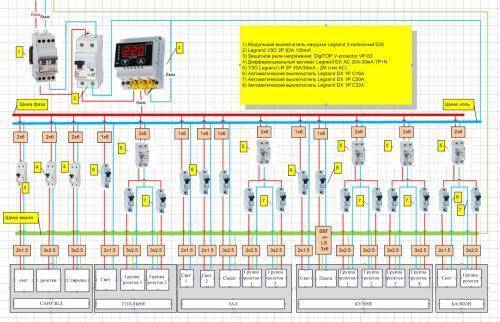

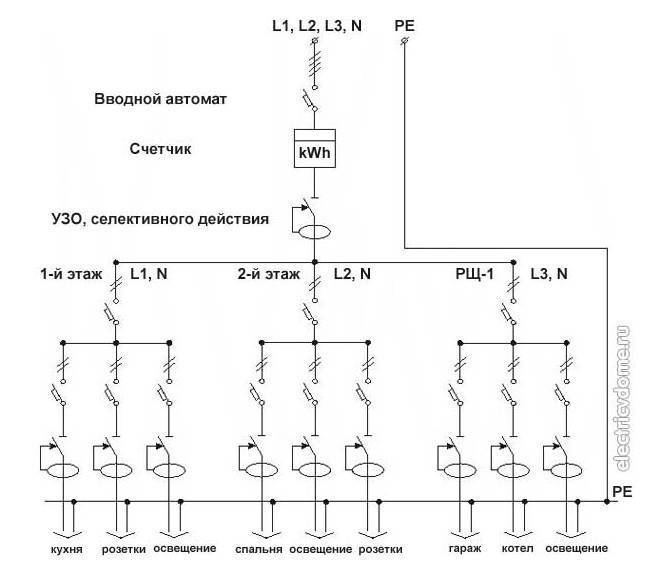

Рис №4. Схема подключения УЗО для частного дома

Для частного сектора допускается использовать систему ТТ, она подразумевает сама по себе относительную безопасность при пробое сопротивления изоляции на корпус. Повышает степень надежности, УЗО в этом случае гарантирует наивысшую степень безопасности из-за распределения защитного заземления отдельных потребителей индивидуальным заземлителем. УЗО в этой системе, мгновенного срабатывания

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

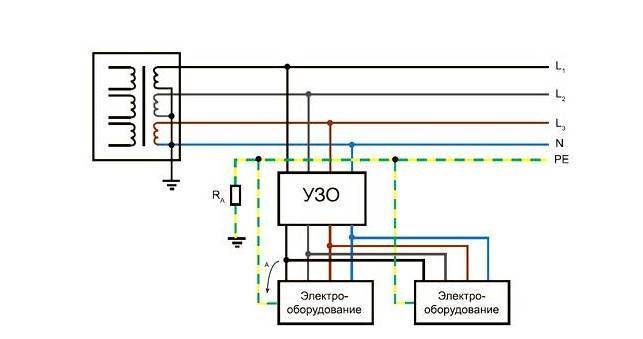

Рис №5. Схема подключения УЗО в системе защитного заземления ТТ

В российских электросетях ПУЭ рекомендует применение стандартной системы TN-C-S, объясняется это, прежде всего тем, что при токах КЗ, ток проходит в землю через защитное заземление, а не идет в проводник РN, поэтому отключение не всегда проходит. Именно для таких случаев и рекомендуется устанавливать УЗО, реагирующее на минимальные токи утечки.

Рекомендация: В современных жилых помещениях желательно разделять потребители на разные группы. УЗО устанавливается на оборудование, требующее выполнения повышенных норм безопасности, например стиральная или посудомоечная машина, бойлер. Освещение через УЗО подключать не обязательно, иначе при каждой перегоревшей лампочке, в случае использования УЗО общего назначения, для квартиры, будет происходить полное отключение электричества.

Важно: УЗО необходимо включать последовательно с автоматическим выключателем, в крайнем случае, использовать с предохранителем, предназначенным для защиты УЗО от сверхтоков. Ток нагрузки УЗО должен превышать номинальный ток автомата на ступень или по крайней мере, быть равен ему

Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.

При отключении УЗО необходимо проверить состояние проводки, отсутствие постороннего запаха оборудования, устранить причины и после этого ввести УЗО в работу.

На корпусе УЗО рядом с клеммами подключения нанесен специальный значок, показывающий к какой клемме необходимо подключить «ноль» к какой – «фазу», перепутав провода и подав напряжение ошибочно, УЗО выйдет из строя.

Запрещается использовать УЗО с повреждениями корпуса и изоляции проводников электрической сети!

Конструктивные особенности устройств

Прибор защитного отключения устроен не слишком сложно и состоит всего из четырех основных рабочих элементов, таких как:

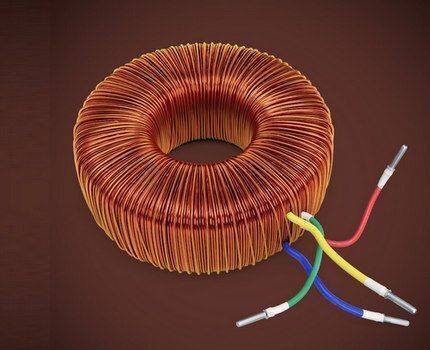

  • трансформатор дифференциального тока;
  • специальный механизм, отвечающий за разрыв подключаемой цепи;
  • реле электромагнитного типа;
  • проверочный узел.

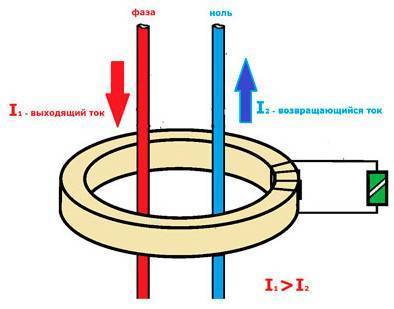

Встречные обмотки – ноль и фаза – подключаются к трансформаторному устройству. При работе сети в нормальном стандартном режиме проводники в области трансформаторного сердечника управляют магнитными потоками, изначально имеющими встречное направление.

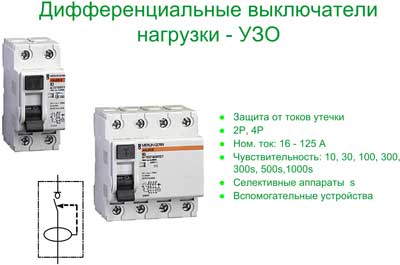

По типу конструкции устройства защитного отключения подразделяются на электромеханические и электронные. Изделия первого вида представляют собой упрощенный тип предохраняющего модуля, и срабатывают сразу же при первичной фиксации токовой утечки, независимо от того, какое напряжение имеется на данный момент в сети.

Какое УЗО поставить в частном доме: пример подбора + советы по выборуГлавный рабочий компонент электромеханического устройства – тороидальный сердечник с обмотками. Когда на участке ответственности прибора появляется утечка, во вторичном уровне обмотки возникает напряжение для активации реле. Этот процесс заставляет механизм отключить сеть

Для корректного функционирования устройство не нуждается во внешнем источнике питания. Обладает хорошей эксплуатационной устойчивостью, так как не имеет в конструкции никаких электронных деталей, способных повредиться или сгореть при перегрузке сети или в результате резких скачков напряжения.

Стоит довольно дешево и продается практически в любом магазине, реализующим ассортимент для хозяйственных нужд или сооружения электросетей. Работает надежно и долго, не нуждаясь в сложном дополнительном обслуживании.

Какое УЗО поставить в частном доме: пример подбора + советы по выборуУЗО, сработавшее на размыкание сети, сразу включать нельзя. Сначала нужно найти область проблемы и устранить ее. Только потом допустимо вернуть устройство в рабочее состояние

УЗО электронного типа относится к более современным контролирующим модулям и комплектуется чувствительными микросхемами, реагирующими на любые изменения, случающиеся в сети. Работает даже при условии падения внутрисетевого напряжения, так как трансформаторный элемент «замечает» только перепад разности токопотоков.

Главным рабочим органом является расположенная внутри электронная плата со специальным усилителем. Для корректного функционирования она непременно нуждается в питании, поступающем от внешней сети. Если в системе имеется базовое напряжение в 220 В – защитное устройство сразу же реагирует на утечку и делает размыкание.

Какое УЗО поставить в частном доме: пример подбора + советы по выборуНесмотря на более прогрессивное конструкционное устройство, электронные приборы защиты не всегда способны выполнять свои функции. Например, в момент отгорания нулевого провода в сети они могут не сработать

Электронный аппарат очень чувствителен и в результате постоянных перепадов напряжения может выйти из строя и утратить защитные функции, причем внешне это заметно не будет.

Чтобы не пострадать из-за такой ситуации, специалисты настоятельно рекомендуют пользователям ежемесячно проверять УЗО на работоспособность, нажимая кнопку «Тест», расположенную на корпусе аппарата.

Подключение УЗО и автоматических выключателей

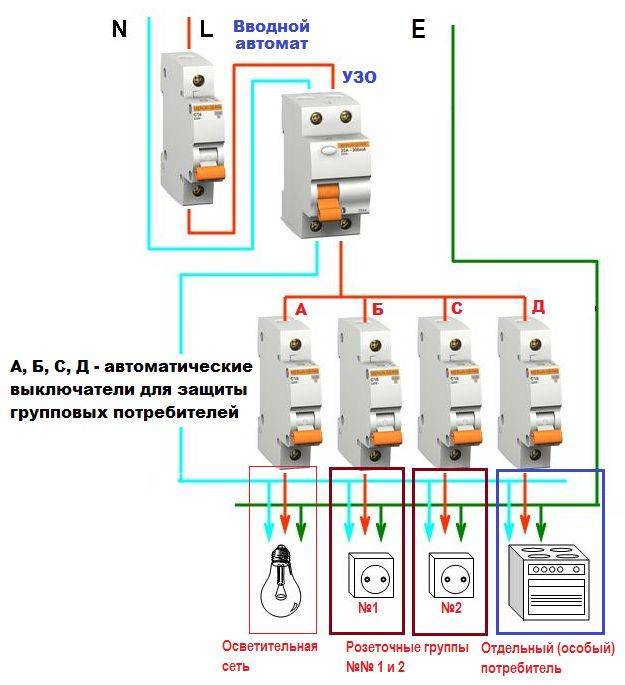

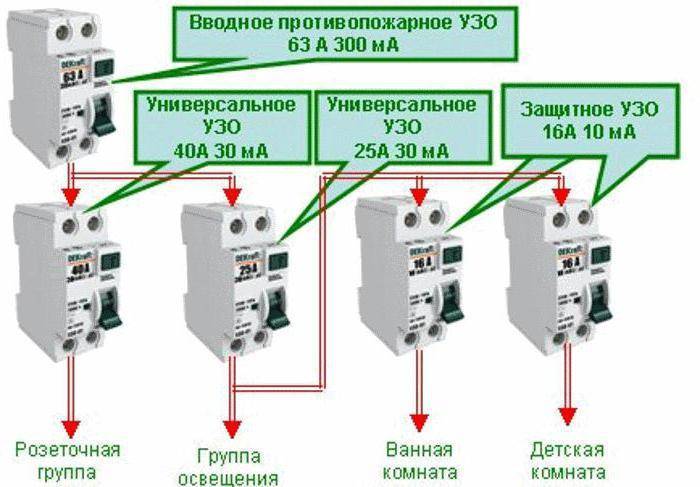

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

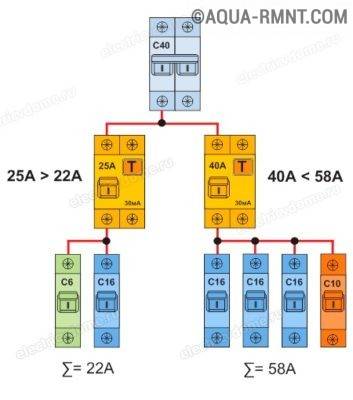

Пример 2

Следующая схема является не столь надёжной:

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

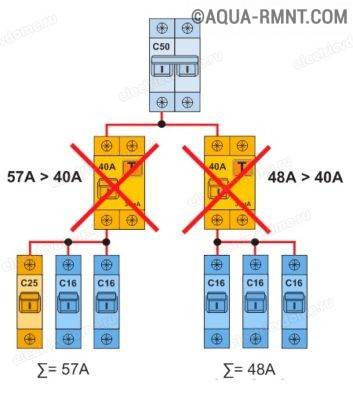

А вот эта схема однозначно является неверной:

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО

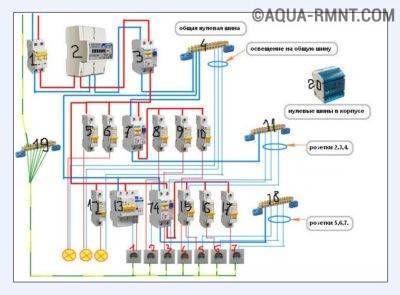

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

Как правильно подключить УЗО — Лучшие способы качественного подключения! (70 фото)

Для этого просто нужно установить в жилище устройство для защиты. Не стоит скупиться, потому что оно представляет собой своеобразный залог здоровья и безопасности от повреждений током.

Можно привести конкретный пример. Когда работает стиральная машинка, а на фазном проводе была повреждена изоляция. Все это касается корпуса. В итоге последний оказывается под определенным напряжением. Если человек будет стоять на влажном полу и случайно прикоснется к металлической части стиральной машинки, то образуется цепь и ток пройдет через человека, уходя в землю. УЗО поймет, что здесь что-то не так, что не весь ток вернулся, и отключит напряжение практически мгновенно. Это и позволит сохранить жизнь человеку. Конечно, человек наверняка ощутит некоторый дискомфорт, например незначительное покалывание, но останется живым.

Лучшие производители УЗО

Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.

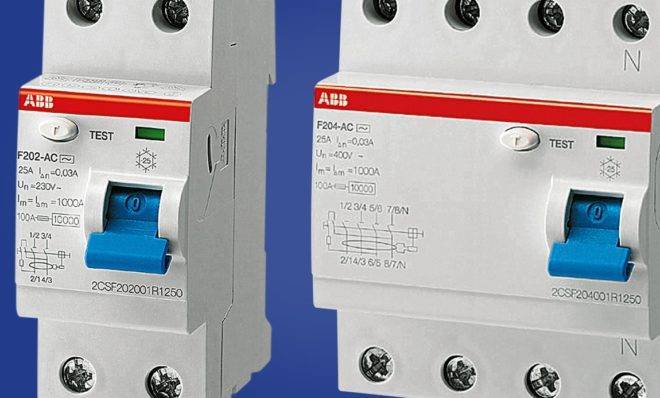

Автоматическая продукция ABB

Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.

При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.

Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок

При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.

Что предлагает пользователям IEK

Компания IEK — ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.

Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги

Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону

Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.

Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.

Нюансы изделий предприятия Контактор

Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.

Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок

Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.

Правила безопасности при установке устройств защиты

Работа электрика связана с опасностью поражения электрическим током

Поэтому большое внимание стоит уделять технике охраны труда. Правила безопасности предписывают:

Электромонтажные работы нужно выполнять с полным снятием напряжения. Желательно обесточить весь щиток, чтобы случайно не дотронуться до токоведущих частей или не сделать короткое замыкание. Дома соблюсти данное условие в большинстве случаев нетрудно.
Нельзя в качестве заземления использовать металлические трубы (например, отопления или водоснабжения), арматуру в стенах и другие, не предназначенные для этой цели конструкции. Иначе можно получить удар электрическим током.
Для подсоединения проводов нужно использовать заводские шины или клеммы: по ПУЭ соединение и наращивание жил скруткой запрещено.
По правилам замену или установку автоматов должны выполнять два человека, один из которых будет наблюдающим

Особенно это важно соблюдать при неполном снятии напряжения: когда рядом расположены токоведущие части.
При включении автоматов, необходимо отворачивать глаза от щита в сторону. Это при возникновении короткого замыкания поможет защитить их.

Наличие сетевого напряжения можно проверить следующими инструментами:

  • вольтметром (мультиметром);
  • двухполюсным индикатором;
  • индикаторной отверткой;
  • При отсутствии вышеперечисленных приборов можно использовать лампу на 220 В, вкрученную в патрон с двумя подсоединенными проводами.

Есть случаи, когда полностью снять напряжение нет возможности: правилами допускается работать вблизи токопроводящих элементов. Тогда следует токоведущие части прикрыть диэлектрическим (непроводящим) материалом, например, сухим картоном, листом текстолита.

УЗО отключает напряжение при наличии замыкания на землю. Но если прикоснуться к фазе и нулю, то устройство не сработает. При самостоятельном монтаже автоматов нужно всегда соблюдать схему и технику безопасности. Устанавливать УДТ и автоматы лучше доверить лицам с соответствующей группой электробезопасности и имеющим допуск на проведение данного вида работ.

Как правильно выбрать

Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.

Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.

Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

  1. Наименование изготовителя или торгового знака (марки);
  2. Обозначение типа, каталожного номера или номера серии;
  3. Номинальное(ые) напряжение(я);
  4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
  5. Номинальный ток;
  6. Номинальный отключающий дифференциальный ток;
  7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
  8. Номинальная наибольшая включающая и отключающая коммутационная способность;
  9. Степень защиты (только в случае ее отличия от IP20);
  10. Рабочее положение, при необходимости;
  11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
  12. Символ для устройств типа S;
  13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
  14. Обозначение органа управления контрольным устройством — буквой Т;
  15. Схема подключения;
  16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

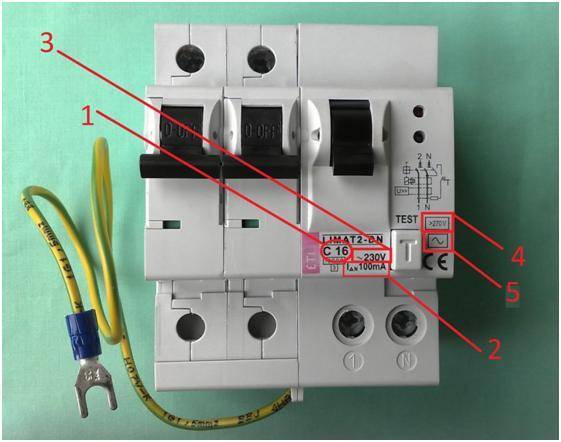

Пример  маркировки

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

1 — С 16- перед нами диф. автомат с током отключения 16А.2 — Уставка по дифференциальному току — 100 мА.3 — Аппарат предназначен для сетей 230 В4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение.5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Какое УЗО поставить в частном доме: пример подбора + советы по выборуWatch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

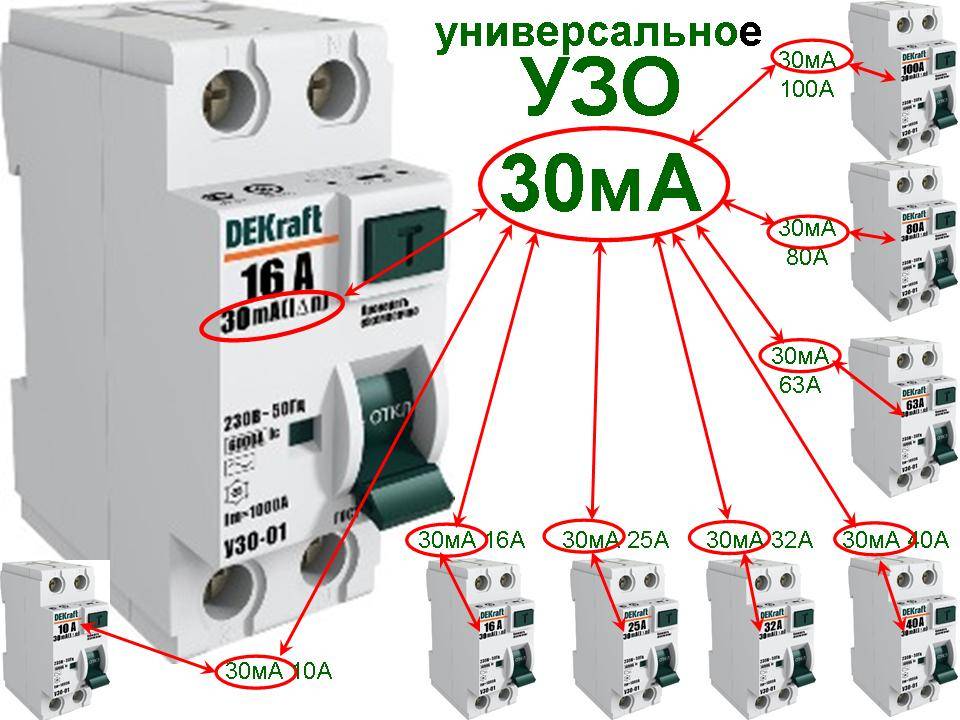

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

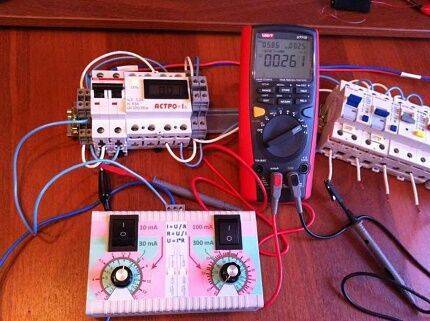

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

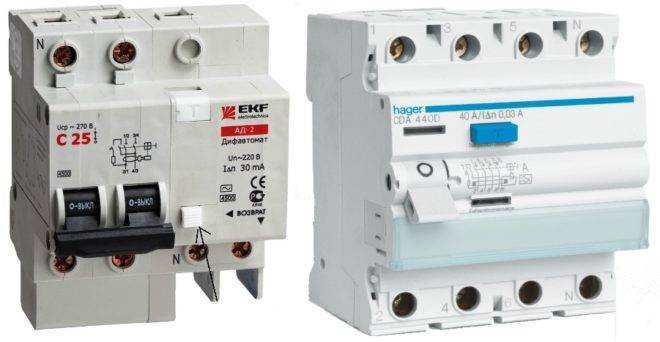

Чем отличается УЗО от дифавтомата
