Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Содержание

Визуальное отличие

Раньше эти приборы имели разные размеры: приборы с большим количеством функций были крупнее. С развитием электроники яркая, бросающаяся в глаза разница исчезла. Остался практически один способ, как отличить УЗО от дифавтомата, — по маркировке.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Тип устройства, серийный номер, наименование и бренд наносят на УЗО и дифавтомат. В чем разница между ними, можно заметить, приглядевшись к деталям. На дифвыключатель наносят только значение силы тока в амперах. На автоматический выключатель дифференциального тока (АВДТ) –С, и затем без пробела значение силы тока, например С32. Отличие проявляется в маркировке частоты. Дифференциальный выключатель умеет работать на двух частотах, а АВДТ – на единственной.

На дифвыключателе обозначают дифференциальную включающую и отключающую способность, если та не идентична номинальной, а на АВДТ – номинальную, если та не совпадает с номинальной коммутационной способности при КЗ.

Для чего применяются УЗО и дифавтоматы

Чтобы обезопасить человека от возможного поражения электротоком, для защиты линий от возможных перегрузок и коротких замыканий, повсеместно применяются электронные и электромеханические устройства. Чаще всего используются УЗО (или ВД — выключатель дифференциальный) и дифавтоматы.

Дифавтомат состоит из 2-х или 4-х автоматических выключателей и блока дифференциальной защиты.

Для чего предназначен дифавтомат и как он работает, можно узнать из видеоролика. Если электроприбор попадёт в воду, сработает дифавтомат и цепь обесточится. Защита сработает и в случае повреждения изоляции кабеля. Вместо дифавтомата или совместно с ним можно использовать УЗО.

Ошибки при покупке

Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.

Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.

Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?
основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?
16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

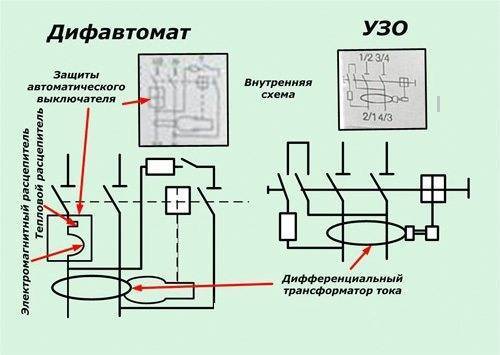

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?
дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

Дифавтомат УЗО
Ширина (мм) 36 18–36–72
Высота (мм) 82 80
Глубина (мм) 72 70

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

  • «Выключатель дифференциальный»;
  • «Автоматический выключатель дифференциального тока»;
  • «Дифавтомат»;
  • содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

  • ВД — устройство защитного отключения;
  • АВДТ — автоматический выключатель дифференцированного тока.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

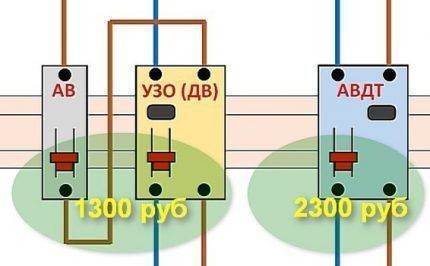

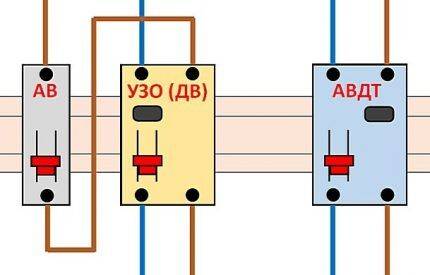

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

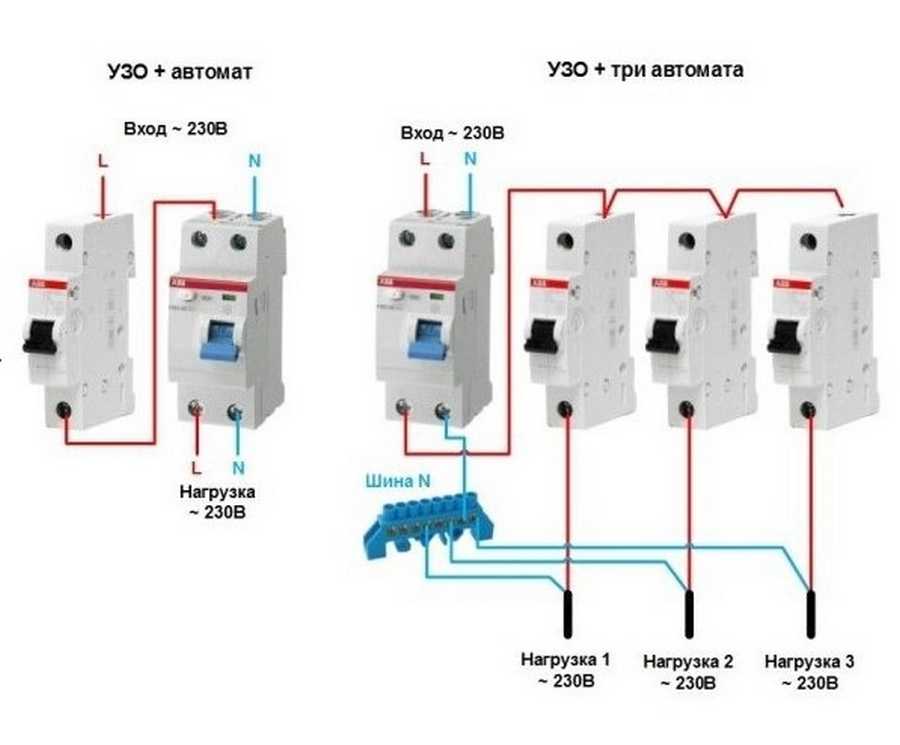

На схеме хорошо показана коммутация проводов.

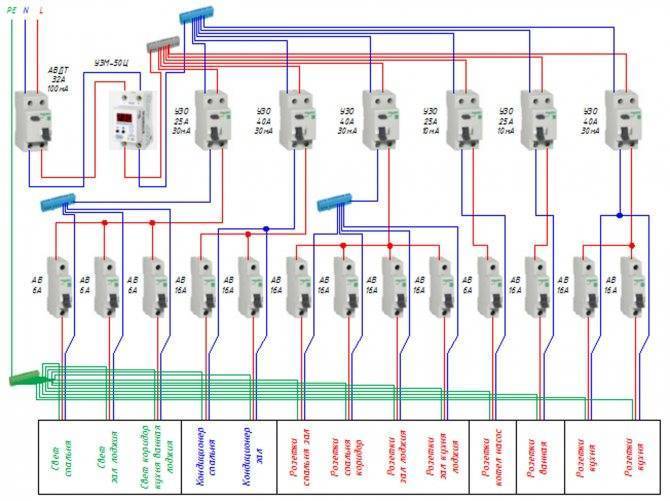

При подключении пары АВ+УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
Популярные статьи  Обои для коридора и прихожей: фото идеи с рекомендациями

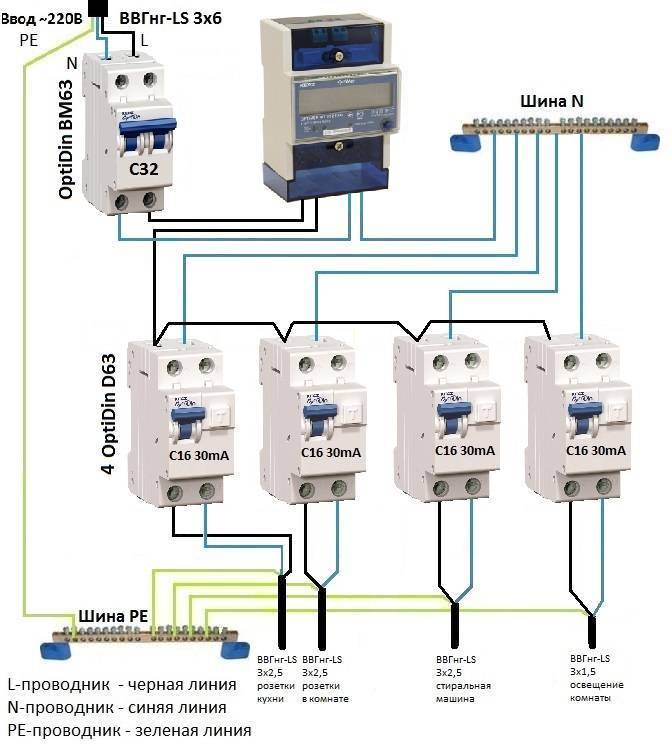

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Чем отличается УЗО от дифференциального автомата и что лучше использовать?Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Качественные показатели

Чем отличается УЗО от дифференциального автомата и что лучше использовать?Если рассматривать ценовой параметр, описываемые защитные приборы значительно отличаются по нему, особенно если речь идет об импортной продукции. Стандартный дифавтомат на порядок дешевле в сравнении с УЗО, идущим в комплектации со стандартным автоматом.

По качественному показателю изделия импортного производства занимают лидирующие позиции. Что касается приборов российского изготовления, они несколько уступают заграничным аналогам по таким параметрам:

  • надежности отдельных механических деталей;
  • времени срабатывания;
  • надежности и прочности корпусов.

АВДТ представляет собой комбинированное приспособление. Недостатком в период его эксплуатации выступает то, что при его срабатывании сложно определить точную причину отключения — утечка тока, КЗ или перегрузка электросети. Однако в некоторых усовершенствованных моделях присутствуют индикаторы, срабатывающие по дифференциальному току

Немаловажное преимущество АВДТ заключается и в простоте установки. Важно в монтажном тесном боксе выполнить на пару винтов меньше положенного, за счет чего повышается надежность цепи

При поломке описываемого агрегата предстоит его полная замена.

Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратная, замене подлежит один из рабочих элементов. Такой момент стоит учитывать во время проектирования и прокладки электропроводки в помещении, не стоит сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.

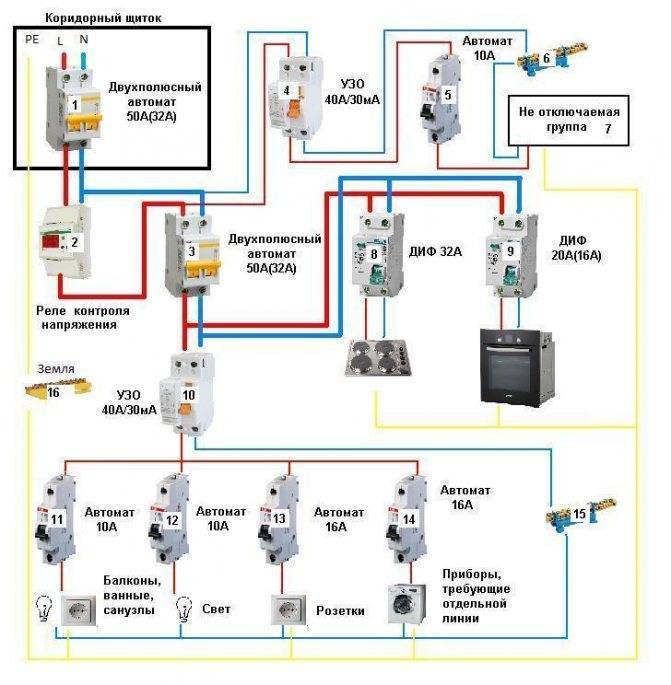

Определившись с тем, чем отличается узо от дифавтомата, стоит разобраться, какие схемы квартирных проводок лучше использовать. Для стандартной квартиры уместным станет УЗО + автомат или же АВДТ. Когда же речь идет про масштабный жилой дом, то на дифавтомат рекомендуется подключать линии с большими нагрузками, например, хозблок, котельную и пр. Группы розеток, осветительные линии отлично работают на паре УЗО с автоматом.

Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.

Количество полюсов

Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:

1,5 мм² 16 А 4,1 кВт Линии освещения
2,5 мм² 25 А 5,9 кВт Линии розеток
4 мм² 32 А 8,3 кВт Линия проточного водонагревателя мощностью до 5 кВт
6 мм² 40 А 10,1 кВт Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм² 63 А 15,4 кВт Ввод в квартиру с электрической плитой
2,5 мм² 16 А 4,4 кВт Линии розеток
4 мм² 25 А 6,1 кВт Линия проточного водонагревателя мощностью до 5 кВт
6 мм² 32 А 7,9 кВт Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм² 40 А 11 кВт Ввод в квартиру с электрической плитой

Время-токовая характеристика

Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.

Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.

В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.

Номинальный отключающий ток

Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.

Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.

От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.

Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.

Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:

  • дифавтомат имеет номинальный ток 16 А;
  • отключающий ток дифавтомата — 30 мА;
  • название модели — DSH941r;
  • устройство имеет один фазный полюс — 1P, один нейтральный — N;
  • ток короткого замыкания прибора — 4,5 кА.

Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:

  • дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
  • устройство рассчитано на номинальный ток 32 А;
  • отключающий ток прибора — 30 мА;
  • время-токовая характеристика — C;
  • прибор относится к типу AC и рассчитан на переменный ток.
Популярные статьи  5 ошибок интерьера в российских квартирах, которые исправляют дизайнеры в первую очередь

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Чем УЗО отличается от дифавтомата?

Для начала давайте уясним, что в подобном вопросе не совсем корректно понятие “лучше”, так как оба устройства обладают идентичным функционалом (в случае когда УЗО функционирует вместе с автоматом). Это все равно что сравнивать между собой ленью и зимнюю резину для машин и спорить что же лучше. Оба устройства нужны для одних целей, однако в различных условиях.

Поэтому для начала стоит определиться с вашим условиями (мало денег, проблемы с подключением, маленький щиток и т.д) и сравнить все параметры подбора. После этого нужно одними критериями пренебречь, а остальным отдать приоритетное предпочтение.

Прежде всего стоит решить, для чего вы решили поставить дифавтомат или УЗО. Если устройство нужно для защиты одной линии или единичного пользователя, то вам должен подойти дифавтомат.

Что занимает больше пространства в щите?

Предположим, что в вашей квартире есть маленький распределительный щиток, который и так плотно забит, вся электропроводка разделена по группам, а каждой группы идет питание от собственного автомата (аппарата защиты). Появилась необходимость дополнительно добавить сюда еще несколько устройств. Как это оптимально проделать? Естественно, всегда можно поставить более просторный щиток, однако мало кто хочет это делать после завершения ремонта. Словом, в вашем щитке придется только “манипулировать” модульными устройствами.

Мы все, как правило, знаем, что в УЗО отсутствует встроенная защита от сверхтоков, а значит его дополнительно нужно защищать автоматами, поэтому для каждого подобного устройства понадобится установка автоматического выключателя. Теперь давайте подумаем, сколько же занимает места в вашем щитке такой дуэт: для автомата 1 модуль-место, а для УЗО понадобится 2 модуль-места. В итоге получается, что если для защиты пользоваться УЗО, то будет в щитке заниматься минимум 3 модуль-места.

Если использовать дифавтомат вместо УЗО, то пространства в щитке несколько экономится, ведь под такое устройство нужно только 2 модуль-места. После этого можно посмотреть, сколько планируется отходящих линий и сколько при этом возможно поставить в щиток модулей. К примеру, существует 3 группы розеток: ванная, кухня и спальня. На каждую группу для питания ставим УЗО 25 (А), 30 (мА) и С16(А). Под это все понадобится 9 модуль-мест. В случае, когда под каждую группу поставить АВДТ дифавтомат под С16(А), 30(мА), будет заниматься только 6 модулей.

Однако, прогресс не замер на месте и сейчас в свободной продаже уже есть одномодульные дифавтоматы. По своему назначению и функционалу они подобны стандартному АВДТ, то есть совмещают в себе автомат и УЗО, однако они размещаются уже в 1 модуль-местном корпусе. В распределительных щитках поэтому возможно теперь установить гораздо больше АВДТ, чем до этого.

Что установить узо, автомат или дифавтомат?

С точки зрения экономии — одно устройство будет дешевле, чем два. Просто ставятся дифавтоматы на все линии, где могут быть токи утечки на корпус (стиралка, посудомойка и прочее). Это один подход.

Второй подход — на каждый вид защиты своё устройство. Для защиты от тока утечки — узо, защита от сверхтоков — автоматический выключатель.

Третий вариант — вводной автомат и на каждой линии только УЗО. Полная защита от тока утечки и никакая от сверхтоков.

Третий вариант плох тем, что при замыкании в розетке остальные включенные в розетки приборы со сложной электроникой и не только по всей квартире могут выйти из строя. Если же на каждой линии кроме узо будет и автомат, то кз в одной розетке отключит только одну линию, а остальная квартира будет в порядке. Если конечно не попытаться включить опять автомат на короткое замыкание.

Также большой вопрос это ложные срабатывания при ложных токах утечек.

Что лучше из этих трех однозначного ответа нет. Что думаю я: если узо выйдет из строя, то останется защита от кз и перегрузки. Но будет вероятность при пробое изоляции потрястись. Если не работает автомат, то ситуация наоборот.

В случае с дифом, при выходе его из строя не останется вообще защиты. Ну как не останется, всё зависит от схемы. Если есть вводной автомат, то в итоге по селективности он всё равно сработает. Лучше всего разветвленная схема по комнатам: отдельно освещение, отдельно стиралка, отдельно розетки — и так по каждой комнате.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Популярные статьи  Калькулятор расчета объема септика

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

  1. дифференциальный орган;
  2. тепловой расцепитель;
  3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

  1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
  2. Не выходят из строя от импульсного перенапряжения.
  3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Как работает дифференциальный автомат

В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
