Калькулятор расчёта высоты конька стропильной системы

Содержание

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Калькулятор расчёта высоты конька стропильной системы Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

  • Профнастил.
  • Металлочерепица.
  • Мягкая (рулонная) кровля.
  • Фальцевое покрытие (стальное, алюминиевое или медное).
  • Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
  • Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия». Чтобы рассчитать нагрузку, производимую снегом, нужно:

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Общие сведения по результатам расчетов

  • Угол наклона крыши
    — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
    кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
    подъема.

  • Площадь поверхности крыши
    — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • Примерный вес кровельного материала
    — Вес выбранного кровельного материала на всю площадь крыши.
  • Количество рубероида
    — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
    — Длина каждого стропила от конька до основания ската
  • Минимальное сечение стропил
    — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
    московского региона.
  • Количество стропил
    — Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
    — Общее количество рядов обрешетки по заданным размерам на всю кровлю

  • Равномерное расстояние между досками обрешетки
    — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Специализированные программы

Калькулятор расчёта высоты конька стропильной системы

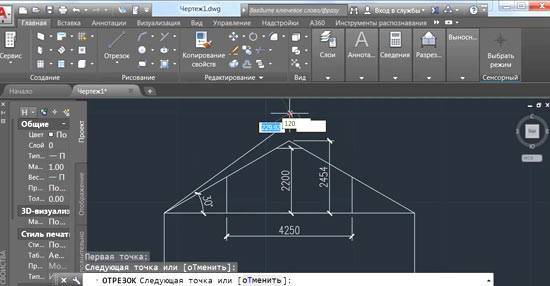

Если говорить о специалистах в области дизайна, архитектуры и конструкторах, то они при проектировании крыши привыкли пользоваться специальными программами, которые необходимо покупать. К ним можно отнести AutoCad (Автокад), ArhiCad (Архикад), 3D Max, ArCon (Аркон).

Первые три программы из перечисленного списка позволяют не только построить 3Д модель будущего сооружения, но и выполнить его планы, разрезы, а также другие конструктивные и архитектурно-строительные чертежи. В этих программах разрабатывают не только экстерьер дома, но и его интерьер.

Однако освоить этот софт неопытному человеку очень сложно, а тем более найти его бесплатную версию. Намного проще обстоит дело с программой Аркон, которую с успехом используют строители, конструкторы и архитекторы для разработки дома или его отдельных элементов, например, крыши. Однако самое главное преимущество этого софта состоит в его доступности. Освоить эту программу могут даже люди, далёкие от строительства и проектирования.

Общие сведения по результатам расчетов

  • Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Длина стропил

— Длина каждого стропила от конька до основания ската

Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Типы конструкций

Существуют четыре основных типа двускатных кровель:

  1. Симметричная.
    Надёжна, устойчива, проста в исполнении, в основе лежит равнобедренный треугольник;
  2. Несимметричная.
    Конёк располагается не по центру, скаты кровли имеют разные уклоны;
  3. Ломаная симметричная.
    Скаты кровли имеют излом. Значительно увеличивает высоту помещения;
  4. Ломаная несимметричная.
    Чердачное или мансардное помещение получается меньше, чем в предыдущем случае. Крыша имеет очень необычный внешний вид.

Выбор типа двускатной кровли зависит от назначения помещения, расположенного непосредственно под ней и архитектурного облика здания.

Расчет высоты кровли с двумя скатными поверхностями без спецкалькулятора

Кровельная высота напрямую зависит от такого показателя, как угол наклона, определяемого значениями длины домостроения и планируемой его ширины. Самым оптимальным значением уклона для крыши с двумя скатными поверхностями считается угол не больше 30°, он выбирается с учетом покрытия кровли и условий погоды в данной местности. Чем выпадающих осадков больше, тем угол уклона тоже должен быть круче, чтобы выпадающие осадки быстрей стекали с кровли.

По такой же схеме рассчитываются и вероятные нагрузки ветра на домостроение.

После этого, применяя геометрические формулы, измеряется высота. Сначала измеряется высота конька, которая будет представлять собой катет, еще один катет – ширина домостроения, поделенная на 2. Высота конька рассчитывают, умножая катет на тангенс угла уклона.

Например, при значении ширины дома 6 м, кровля с двумя скатными поверхностями с углом уклона равному у обеих 40, тангенс составит 2,84.

Затем ширина делится на 2 и умножается на получившееся ранее числовое значение, выходит, что высота крыши будет 2,5 м.

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Расчёт нагрузки на стропила двускатной крыши

Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.

Для расчёта системы нужно учитывать особенности местного климата

Нагрузки, которые действуют постоянно:

  • масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
  • масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.

Переменные нагрузки:

  • нагрузка, создаваемая ветром и выпавшими осадками;
  • масса работника, который выполняет ремонт или очистку.

К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.

От ветровой нагрузки зависит угол наклона ската

В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.

Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:

  • Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
  • µ — коэффициент, учитывающий угол наклона ската кровли.

При угле наклона до 25 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.

Количество осадков влияет на расчёт крыши

Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:

  • Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
  • k — коэффициент, который учитывает высоту постройки и характер местности.

При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Калькулятор расчёта высоты конька стропильной системы

Определение угла наклона крыши

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

  • Профнастил.
  • Металлочерепица.
  • Мягкая (рулонная) кровля.
  • Фальцевое покрытие (стальное, алюминиевое или медное).
  • Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
  • Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород

Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
Вторая колонка содержит информацию о весе стропил с указанным сечением

Здесь указан общий вес стропил для рассчитываемой крыши.
Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

  1. Конструкция крыши. В первую очередь высота и площадь фронтона дома зависит от угла наклона и длины скатов. Зная эти параметры, легко выполнить расчет для треугольной стены, взяв в руки калькулятор. Для этого длину торцевой стены, поделенную надвое, умножают на тангенс угла, образованного скатом и основанием кровли.

    Зависимость площади мансарды от высоты крыши

  2. Характер использования. Второй фактор, оказывающий влияние на высоту фронтона – то, как будет использоваться подкровельное помещение. Если крыша относится к мансардному типу, то есть будет использоваться как жилое помещение, расстояние от перекрытия до конька должно составлять 2,5-3 м. Для чердака достаточно высоты конька 1,4-1,8 м.

Калькулятор расчёта высоты конька стропильной системы
Расчет высоты двухскатной крыши

Калькулятор расчёта высоты конька стропильной системы
«Золотые» пропорции в проектировании крыши дома

Какие программы для проектирования крыш существуют

Раньше строители перед тем, как приступить к работе по оборудованию крыши домов, должны были нарисовать схему. На основании рисунка осуществлялись замеры необходимых параметров, которые переносились на предварительно подготовленный план, нанесенный на лист бумаги. Людям современности повезло.

Калькулятор расчёта высоты конька стропильной системы

Интерфейс программы для расчета стропил кровли

Ведь есть специальные утилиты, которые самостоятельно все просчитают, главное корректно указать параметры. Стоит понимать, какие функции возможно выполнить с тем или иным софтом, чтобы подобрать для себя тот, который максимально комфортен.

Автокад

Программа с начала своего выхода начала пользоваться высокой популярностью.

В видео показывается процесс расчета кровли в программе Автокад.

Преимущества

  1. В программное обеспечение вшиты объекты различной формы, с помощью которых можно сконструировать структуры, которые подойдут под конкретный случай.
  2. Утилита позволяет просмотреть созданные объекты в 2D и в 3D режиме архитектурной визуализации.
  3. Также, можно распечатать созданный чертеж, чтобы обустроить крышу по всем параметрам.
  4. Внутри утилиты имеется набор всех необходимых инструментов, которые понадобятся для создания самых разнообразных объектов.
  5. С помощью программы Автокад можно создавать презентационные и рекламные ролики, которые помогут заказчику в совершенстве понять, как будет выглядеть кровля его дома.
  6. В программу можно загрузить подготовленные файлы, созданные в программе Excel или же заснятые на фотоаппарат. После загрузки файлов, можно работать с ними, совершенствуя с помощью утилиты Автокад и добавляя необходимые для создания проекта элементы.

Калькулятор расчёта высоты конька стропильной системы

Интерфейс программы Автокад для расчета кровли дома

Недостатки

Для того чтобы программа полноценно и без сбоев работала, необходимо уточнить, совместима ли выбранная версия с программным обеспечением, установленным на компьютер.

Кровля Профи

Данная утилита чаще всего используется компаниями, которые указывают услуги строительства разным потребителям.

Калькулятор расчёта высоты конька стропильной системы

Интерфейс программы Кровля Профи

На этапе подготовки к строительству, не зависимо от того 1 или 3 этажа в здании планируется возводить, Кровля Профи поможет подсчитать, какое количество материалов необходимо для осуществления миссии, в частности, для крыши сооружения.

Преимущества

  1. Удобный интерфейс.
  2. Четкое понимание того, сколько сырья требуется закупить для качественного выполнения работы.
  3. Программа четко просчитает, каким образом максимально экономно использовать материал, чтобы даже отрезки были пущены в дело.
  4. После создания проекта, программа для расчета крыши выдает готовый чертеж, на основании которого можно осуществлять возведение конструкции кровли здания.

Недостатки

В утилите Кровля Профи довольно ограниченное количество функций. Чтобы установление крыши было осуществлено на высоком уровне, нужно хорошо подготовиться к данному процессу. Именно для этой цели и придуманы программы, в которых можно создать проект и напечатать чертеж этой конструкции. Главное, выбрать подходящую утилиту, в которой будет удобно и комфортно работать.

Как рассчитать кровлю дома — стропильная система

Расчет системы стропил не менее важен, чем определение нагрузок на скаты крыши. Это связанно с тем, что стропильные ноги будут передавать общую нагрузку от обрешетки к несущим стенам дома. Основным параметром стропильных ног является сечение и длина. Их подбирают на основании действующих нагрузок на площадь кровли и угла скатов. Некоторые строители рекомендуют увеличивать полученные результаты на 50 единиц — это необходимо для обеспечения надлежащего запаса прочности.

Калькулятор расчёта высоты конька стропильной системы

Общий расчет стропил проводится по двум критериям — деформации и прочности. Первый показатель определяет величину прогиба материала при возросших нагрузках, второй — сохранение целостности конструкции. После того, как параметры деформации и прочности определены, необходимо рассчитать шаг стропил, а также определить, необходимо ли дополнять систему раскосами и растяжками. Подобные промежуточные элементы позволяют распределить общую нагрузку на стропила. Для увеличения надежности всей конструкции в так называемых критических местах устанавливаются металлические скобы или опоры.

После этого просчитывают конструкцию обрешетки поверх которой будет укладываться материал кровли. Показатели шага обрешетки и материала, из которого ее необходимо изготовить зависят от типа крыши и кровельного материала, а также непосредственно от угла наклона скатов. Для этого дополнительно проводят расчет железа на крышу.

Двухскатная крыша, подробнее на видео:

Оцените статью
