Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

Содержание

О необходимости использования устройств защитного отключения категории «А»

Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».

Аргумент №1

Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.

Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.

Номер схемы

Схема выпрямления и нагрузки и вид повреждения

Нормальная форма тока нагрузки

Форма  дифференциального тока при повреждении

1

Однополупериодная


2

Однополупериодная сглаженная


3

Трехфазная звезда


4

Двухполупериодная



5

Двухполупериодная полууправляемая


6

Двухполупериодная межфазная


7

Двухполупериодная трехфазная



8

Фазорегулируемая


9

Частоторегулируемая



Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:

«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».

Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.

Аргумент№2

Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.

Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

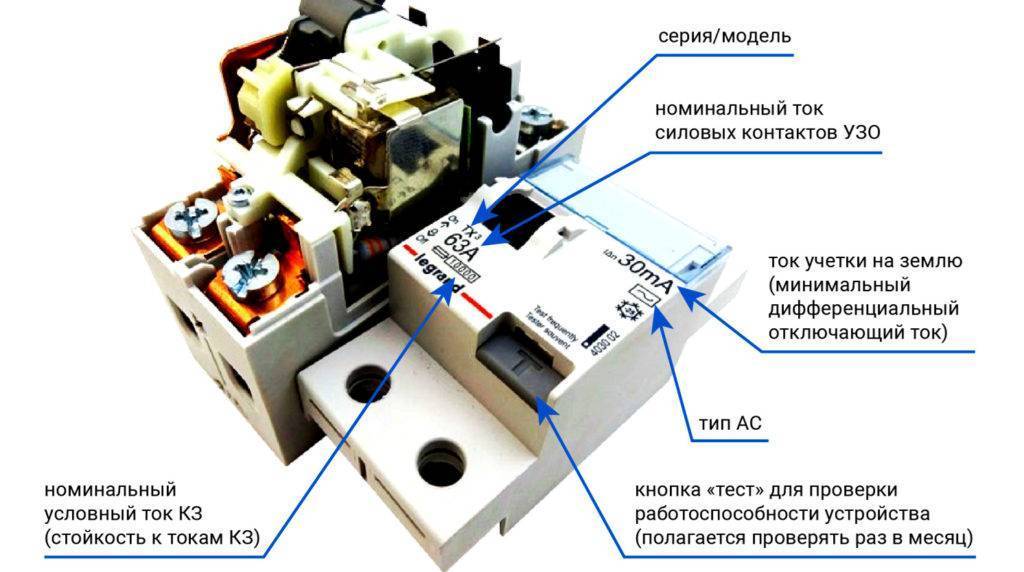

Номинальный и дифференциальный ток

В характеристиках этого устройства всегда будут указаны обозначения приблизительно такого типа: 25/10 мА, 40/30 мА, и т. п. Это — параметры номинального и дифференциального тока, при которых работает аппарат. Номинальный ток выражается в амперах (А), это — суммарная величина всех токов, которые могут проходить сквозь устройство в штатном режиме работы, неограниченно долго.

Приведем пример. Группа потребителей — розетки и освещение одной жилой комнаты— запитана от отдельного автомата на 16 А. Автомат по нормативу может выдерживать нагрузку в 1,13 от номинала неограниченно долго, а в 1,45 номинала — до 1 часа.

На защитные устройства этот норматив не распространяется, поэтому если в розетки будет включено несколько мощных потребителей, чей суммарный ток составит, допустим, 17 А в течение нескольких часов, то автомат не выключится, но УЗО может выйти из строя.

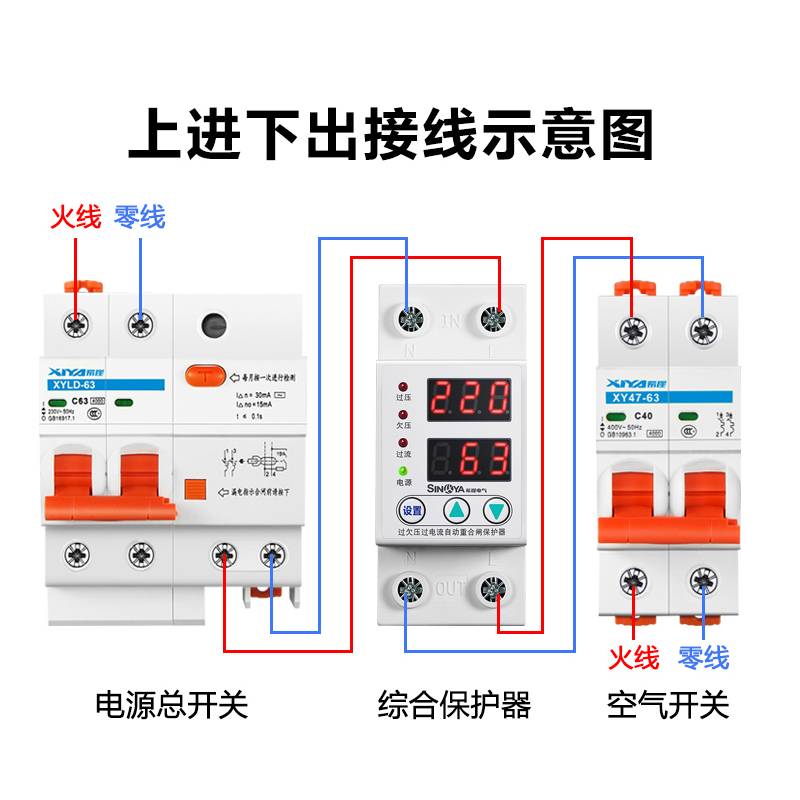

Схема подключения УЗО в квартире

Электрики советуют устанавливать УЗО только на оборудование, требующее соблюдение повышенных норм безопасности, для примера – стиральная машина, бойлер, электрическая плита, СВЧ печь. Освещение в квартире через УЗО подключать не нужно, так как при перегорании обычных ламп будет происходить отключение электричества во всей квартире.

Рассмотрим, по какой схеме можно подключить это устройство в квартиру.

Подключение УЗО проводится по двум распространённым схемам — TN-C и TN-C-S:

  1. TN-C система.Схема TN-C

Самая популярная, состоящая из одного общего проводника, выполняющего роль заземления и одного рабочего нулевого проводника. Эта схема является одной из самых надёжных.

TN-C-S система.

Эта схема включает в свой состав нулевой и заземляющий провода, объединенные в один общий проводник, разделяемый после ввода в помещение на два проводника N(ноль) и PE (заземление). Этот вариант реже встречается в нашем жилищном строительстве.

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтажеСхема TN-C-S

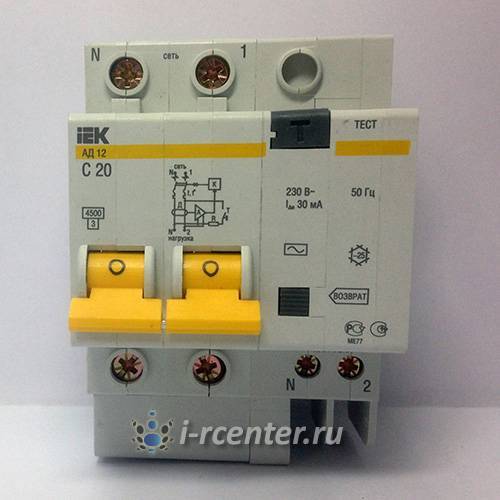

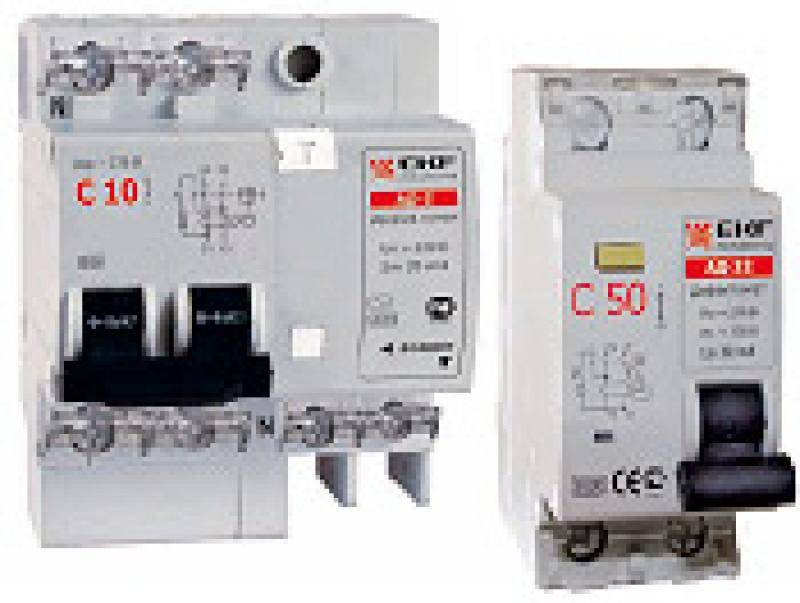

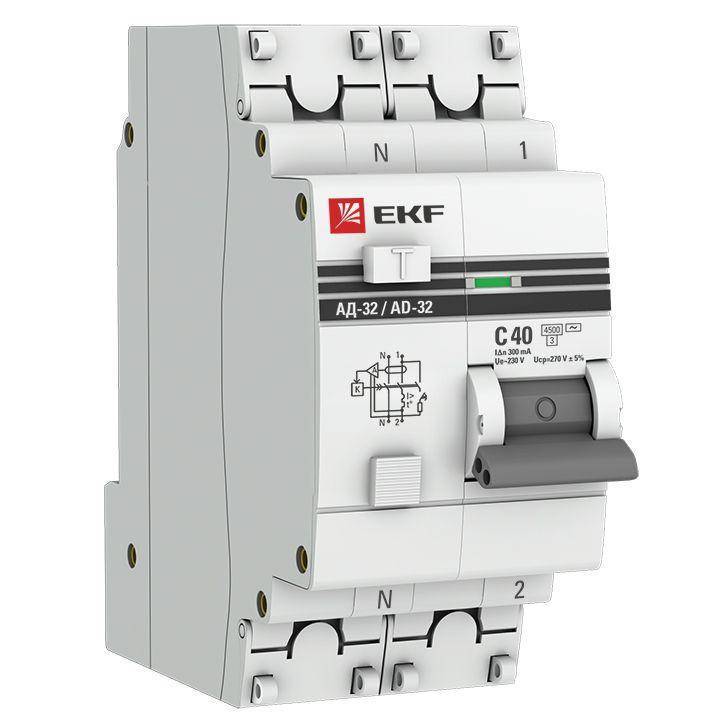

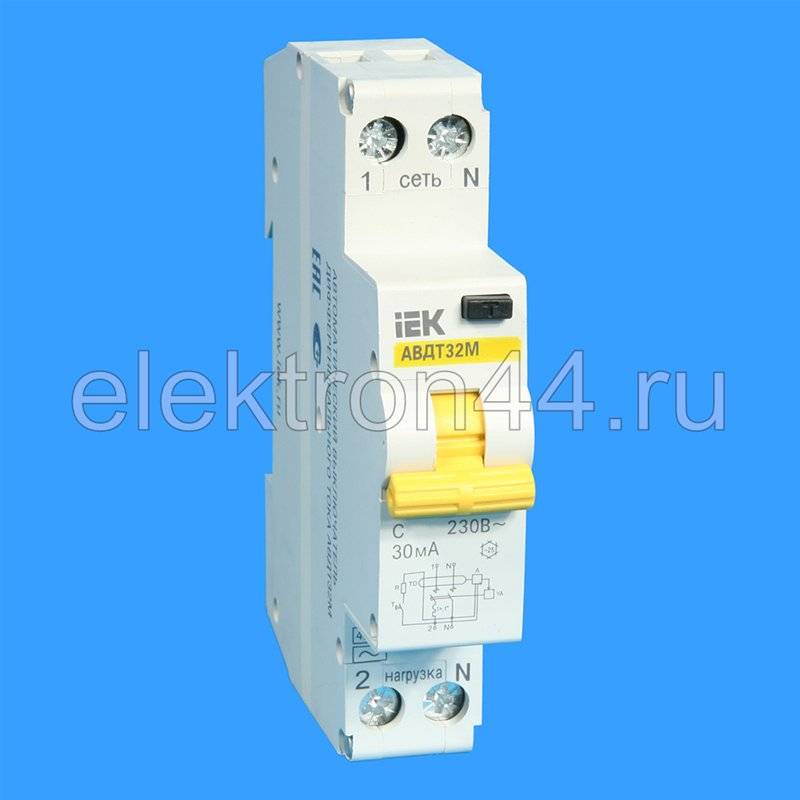

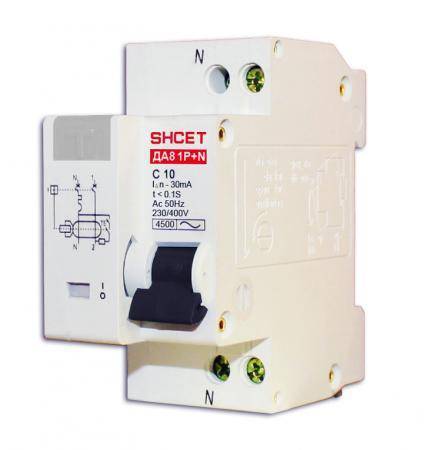

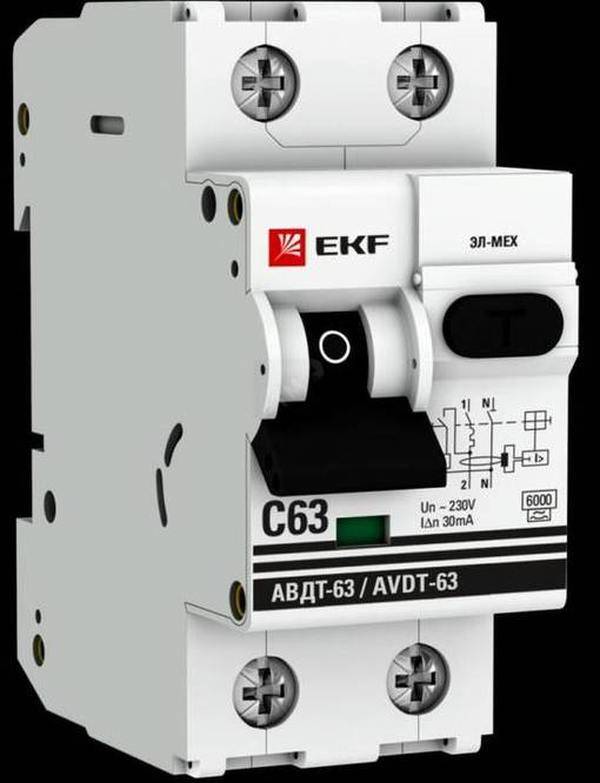

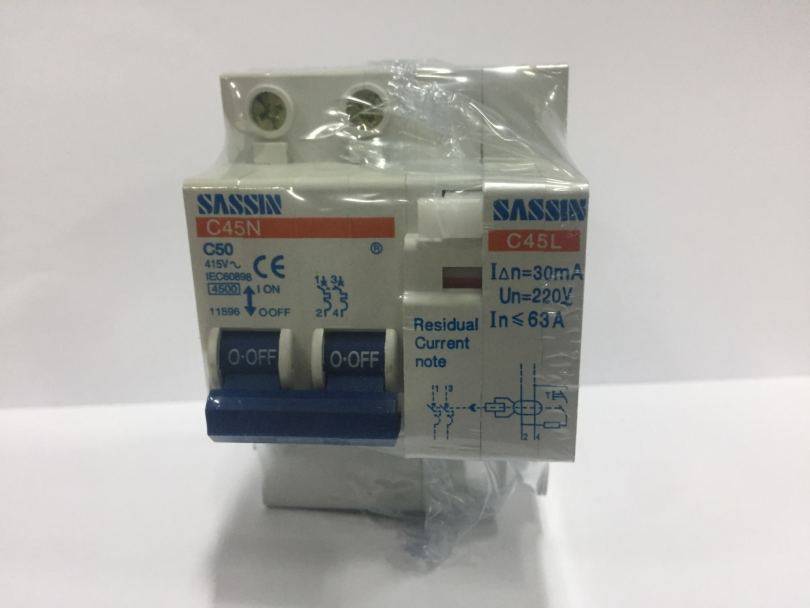

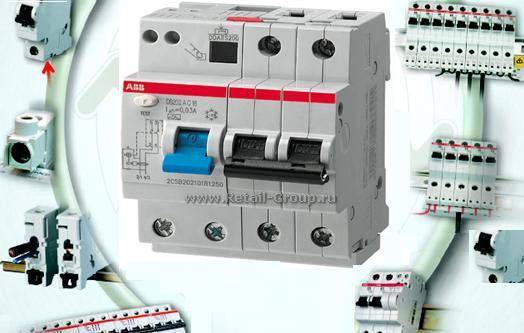

Функции дифференциального автомата

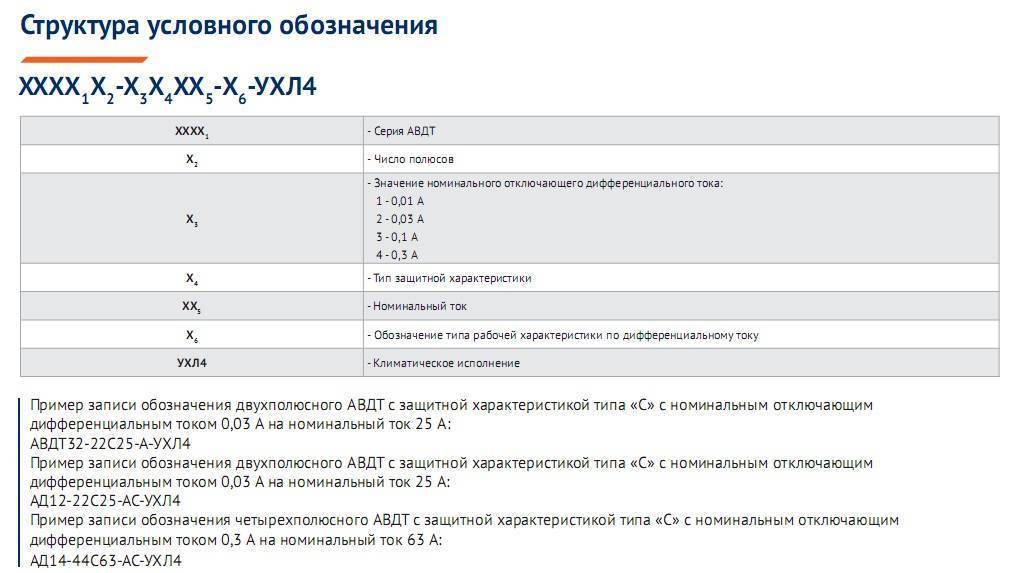

Дифференциальные автоматы относятся к категории защитных устройств, выполняющих одновременное отключение фазы и нуля при возникновении аварийных ситуаций. Данные устройства способны одновременно отслеживать наличие коротких замыканий и токовых утечек, отключая питание в обоих случаях.

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

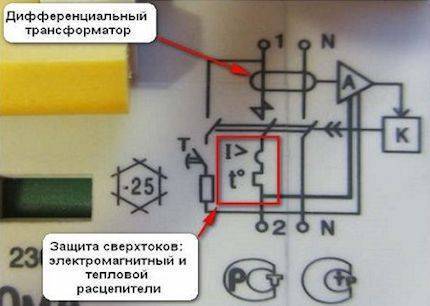

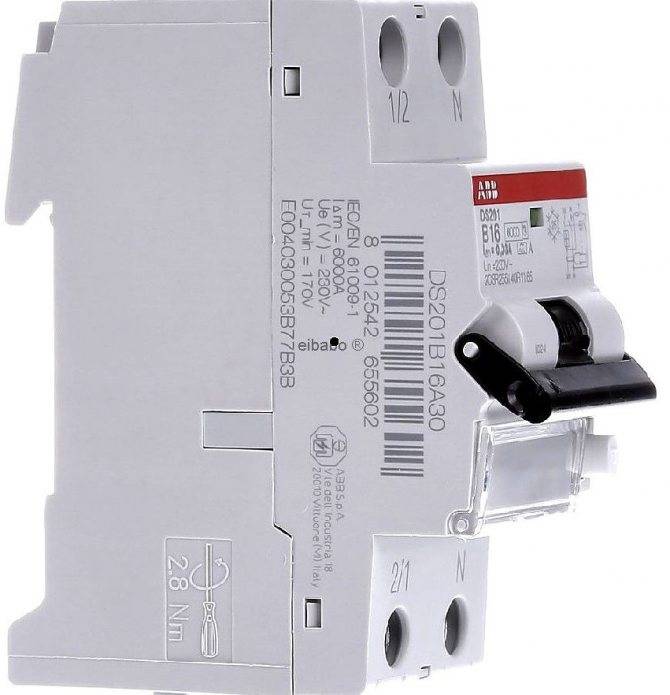

В дифавтоматах успешно совмещаются функции стандартного автоматического выключателя и устройства защитного отключения. Главным назначением дифавтомата является защита в случае прикосновения к оголенным проводам или частям оборудования, находящимся под напряжением из-за каких-либо повреждений. Дифференциальные автоматы рассчитаны на различные номиналы рабочих токов и токов утечки.

Каждый прибор разделяется на две функциональные части. Сюда входит двух- или четырехполюсный автоматический выключатель и модуль, защищающий от поражения электротоком. Для монтажа устройства используется DIN-рейка, что позволяет занимать меньше места в щитке по сравнению с отдельно взятыми приборами (автомат и УЗО).

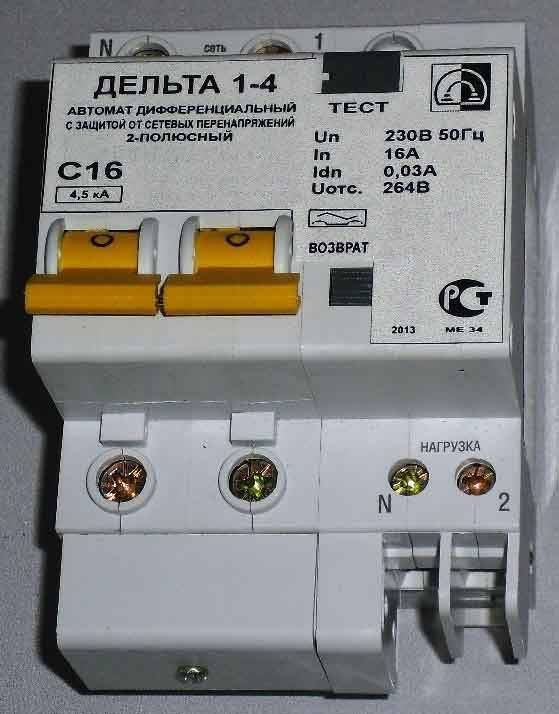

Все дифференциальные автоматы обладают быстродействием, составляющим всего 0,04 секунды. За счет этого обеспечивается адекватная замена УЗО и защита от поражения электротоком. Немаловажную роль эти приборы играют в защите различных устройств и оборудования от перегрузок, возникающих при аварийных ситуациях. Конструкция дифавтомата позволяет максимально быстро отключать питание на любых участках сети при скачках напряжения более 250 вольт.

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

Таким образом, дифференциальные автоматы отличаются высокой скоростью срабатывания. Они способны эффективно защитить оборудование при рабочих перегрузках и скачках напряжения. Данные защитные устройства могут эксплуатироваться в температурном диапазоне от -25 до +500С, они обладают большим порогом износостойкости. Фактически, УЗО с автоматом в одном корпусе дали возможность получить отдельный защитный прибор с расширенными функциями.

Это интересно: Автоматы для защиты от перенапряжения: рассматриваем развернуто

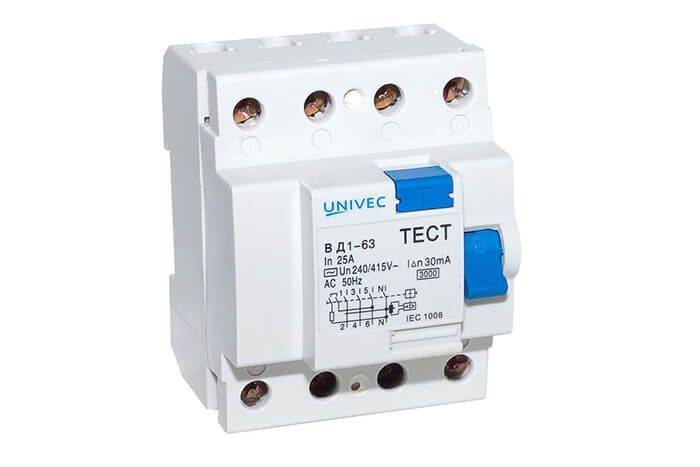

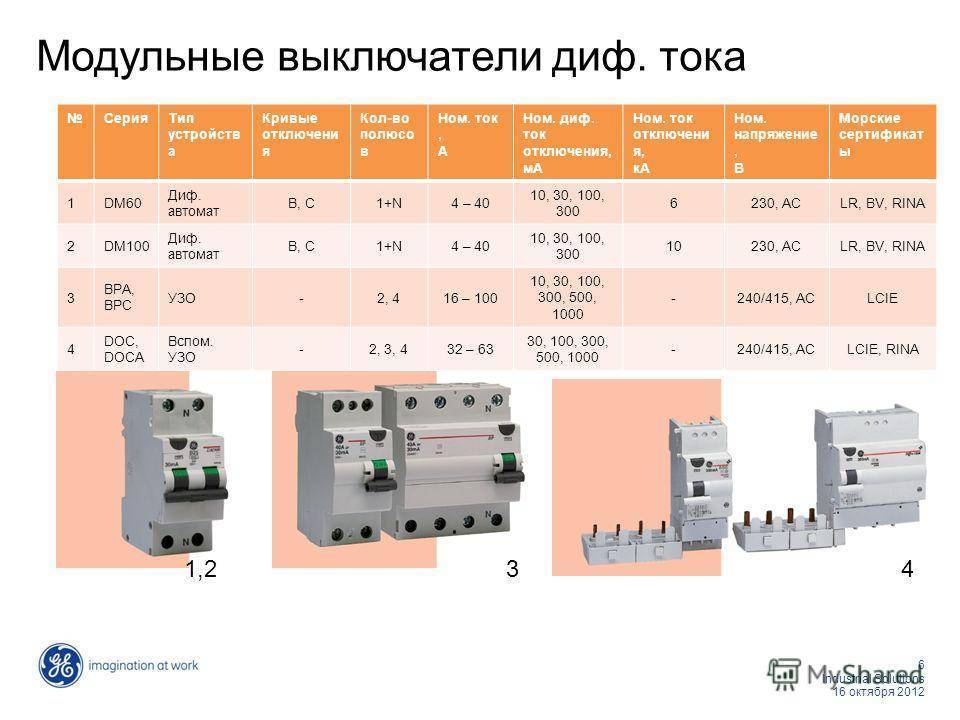

Параметры выбора Устройство защитного отключения

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

Вид расцепления

Устройство защитного отключения, монтируемые в квартирах, имеют два типа расцепления: Но и АС.

Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который возникает неожиданно или понемногу растет.

Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые появляются неожиданно или понемногу становятся больше (рекомендуются для установки на линии, обслуживающие домашние электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и другое оборудование, оборудованное электроникой).

Селективность

Селективное Устройство защитного отключения (S – с большей выдержкой, G – с меньшей выдержкой) ставят на вводе перед прочими устройствами, обслуживающими разнообразные группы в квартире или коттедже.

Оно фиксирует утечку, но срабатывает только через конкретный временной промежуток (задержка 0,2-0,5 секунды). За счёт этого группы, где не было утечки, не обесточиваются.

Кол-во полюсов

В зависимости от напряжения в сети зависит кол-во полюсов в применяемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.

Минимальный ток защиты

Параметр определяет, какой силы ток сумеет пропускать устройство при продолжительном рабочем режиме. Показатель должен быть равным или на ступень больше, чем у автоматизированного выключателя, защищающего данный же участок цепи.

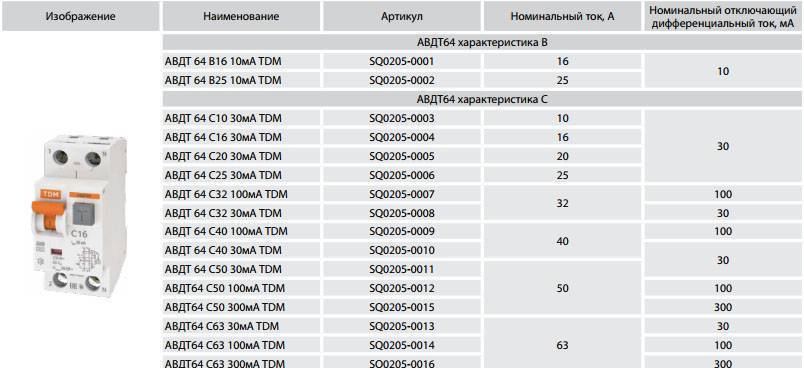

Номинальный отключающий дифференциальный ток

Данный показатель определяет ток утечки, при котором выключатель сработает. Многофункциональным считается Устройство защитного отключения с показателем 30мА, оно гарантирует защиту от удара током и загорания, может применяться в линиях с довольно большой нагрузкой без ложных срабатываний.

Выключатели с показателем менее 30мА не всегда могут обеспечить пожаро-безопасность, при существенных нагрузках часто срабатывают неправильно.

Номинальное время выключения

Показатель, определяющий промежуток времени между моментом возникновения утечки и моментом срабатывания выключателя. Нормы формируют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.

Рабочий режим температур

Большинство выключателей предназначаются для эксплуатирования в диапазоне температур от — 5 °C до + 40 °C, если понадобится можно выбрать устройство, способное реагировать при морозе до -25 °C.

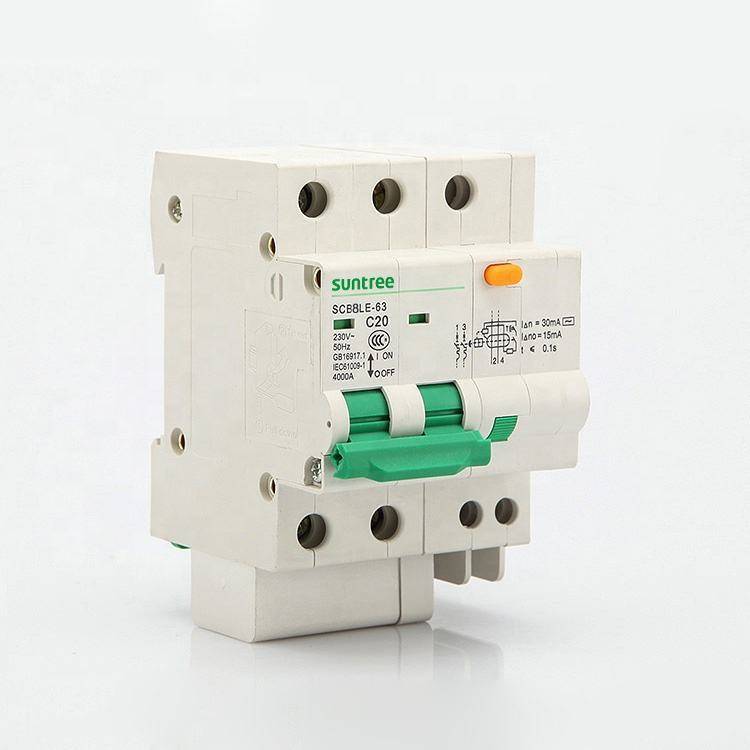

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

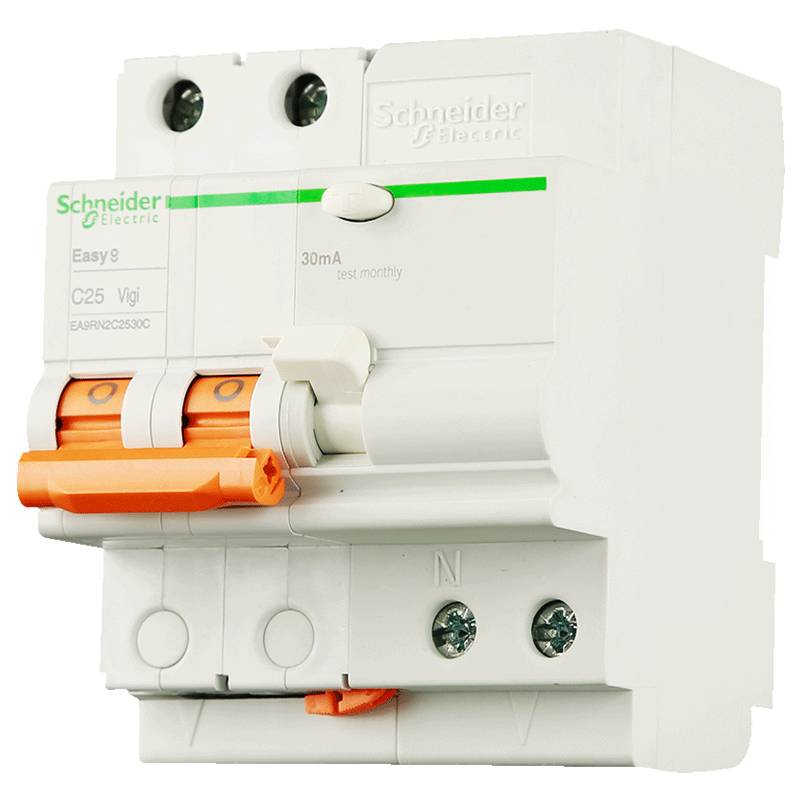

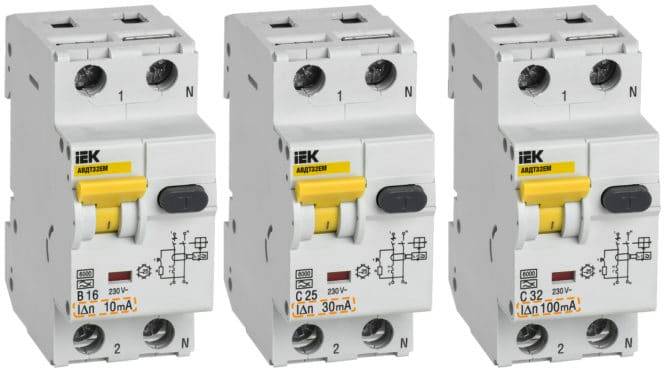

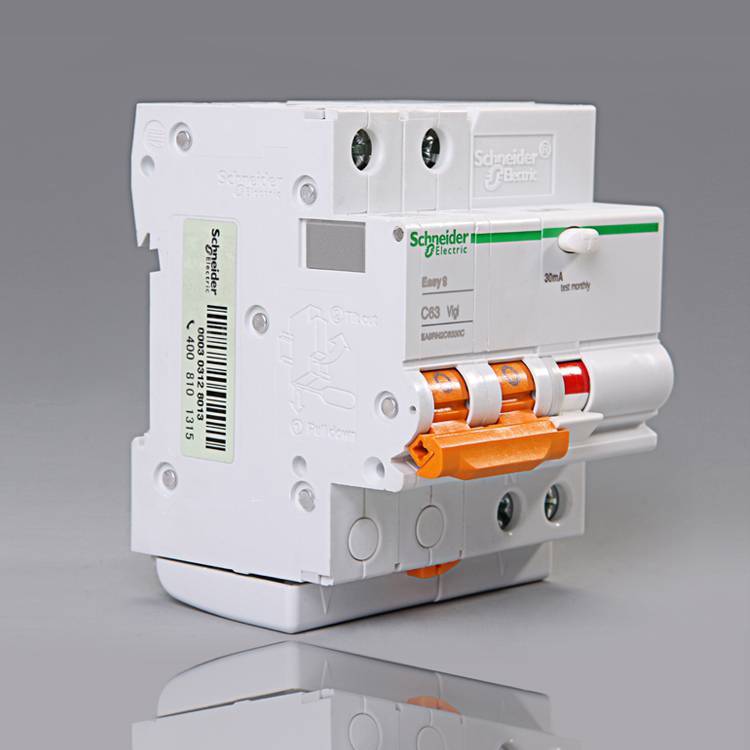

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;

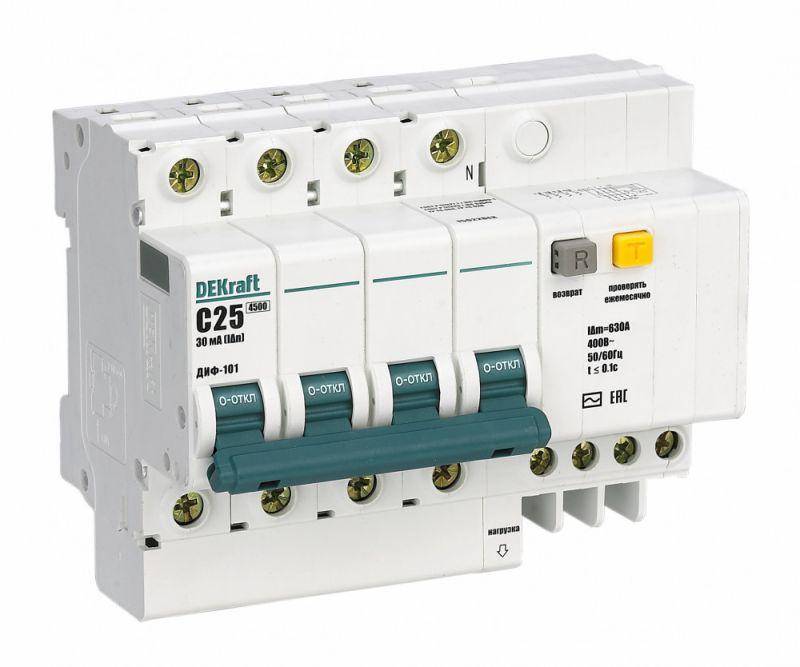

  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

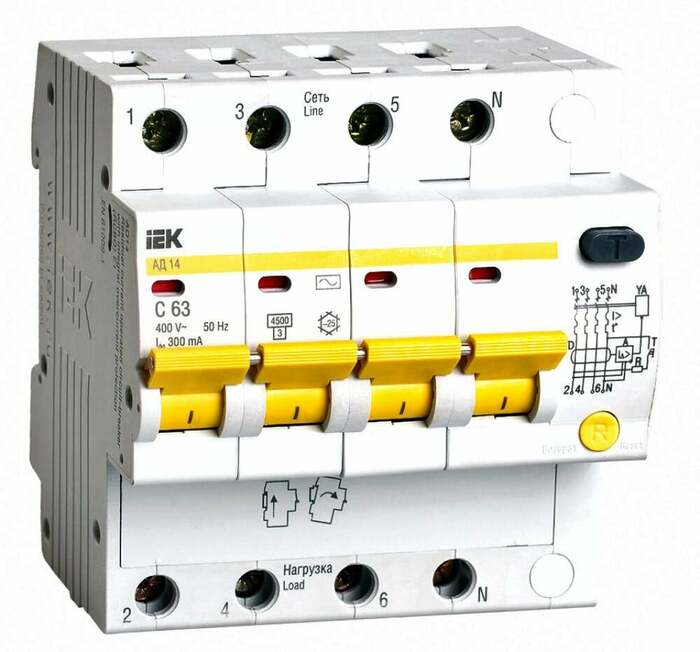

Категория и количество полюсов

Под категорией понимается величина тока, которая по факту является отсекателем автомата. Оборудование, которое принадлежит к категории «А», срабатывает при резком увеличении силы тока в сети в 2-3 раза.

Автоматы, принадлежащие категории «В», срабатывают при увеличении вышеозначенной характеристики в 3-5 раз.

Под количеством полюсов подразумевается количество фаз электрической проводки, а также наличие или отсутствие нулевого провода. Следовательно, электрические автоматы могут быть, как одно- так и двух-, трёх-, четырёхполюсными.

В видео профессионал даст основные рекомендации по выбору автоматических выключателей:

3 КОНТАКТОР

Европейское качество Страна: Россия Рейтинг (2018): 4.7

Высоким качеством выделяется на фоне отечественных производителей электротехники продукция бренда КОНТАКТОР. Объясняется это тем, что завод принадлежит известной французской компании Legrand. На предприятии работает жесткая система контроля качества, начиная с закупки сырья и заканчивая конечным продуктом. Несмотря на достаточно высокую цену, отечественные потребители все чаще отдают предпочтение этому бренду. История Ульяновского завода началась в 1941 г, когда многие промышленные предприятия были переброшены с европейской части страны за Урал. Сегодня фирма на равных конкурирует с лучшими мировыми производителями.

В каталоге отечественного производителя можно найти как однополюсные выключатели для бытового применения серии ВА47, так и трехполюсные модели (ВА 04-35 Про) с номинальной отключающей способностью 18 кА.

Конструктивные особенности и принцип действия

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

Из каких основных элементов состоит прибор, используемый для однофазной сети:

  1. «Тест». Кнопка оснащена резистором. Применяется в качестве контроллера работоспособности агрегата. Она имитирует возможную утечку электричества. В процессе его функционирования электропитание будет отключено у тех пользователей, которые находятся под его защитой. К потребителю поступает посредством фазного проводника – нейтрали, после чего вновь возвращается к потребителю. При отсутствии видимой утечки, что считается нормальным рабочим состоянием, первичный показатель на обмотках будет равнозначным. Происходит по принципу: сколько пришло, столько и уйдет.
  2. Исполнительное устройство. Состоит из спускового механизма, нескольких силовых контактов и пружинного провода. На первичных обмотках токи имеют встречное направление. Однако, нулевое значение наблюдается у суммарного магнитного потока. Наводимые в сердечнике, они будут компенсировать друг друга.
  3. Пусковой орган. Элемент прямого действия. Представляет собой чувствительное реле магнитоэлектрического типа.
  4. Трансформатор дифференциального типа. Кольцо с двумя первичными обмотками. Образуются за счет нейтрального и фазного проводников. Также присутствует элемент вторичной обмотки. Соединяется с реле посредством проводника.

Если прибор фиксирует какое-либо отклонение от нормального режима работы (утечка), корпус устройства это фиксирует. После чего происходит следующее:

  1. Помимо тока нагрузки, в первичной обмотке появится и ток утечки.
  2. Появится разница между фазным проводником и нейтралью в показателе тока в первичной обмотке. Магнитные потоки, которые наводятся на сердечник, будут отличаться по величине.
  3. Превышая показатель нулевого значения, будет фиксироваться разница потоков. Она будет наводить во вторичной катушке магнитное поле, которое будет преобразовываться в электричество.
  4. Реле сработает во вторичной обмотке от электричества.
  5. Теперь со своей функцией должен справиться пусковой элемент. Он будет оказывать воздействие на исполнительный элемент, которые приведет к отключению всей контактной группы. Это приведет к обесточиванию электроприбора с обнаруженной утечкой.

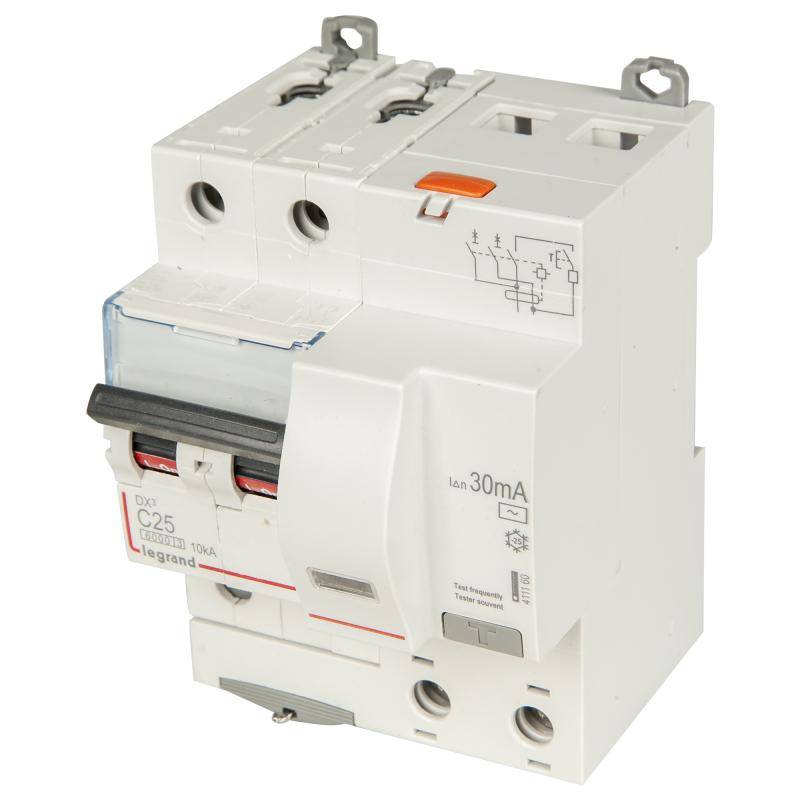

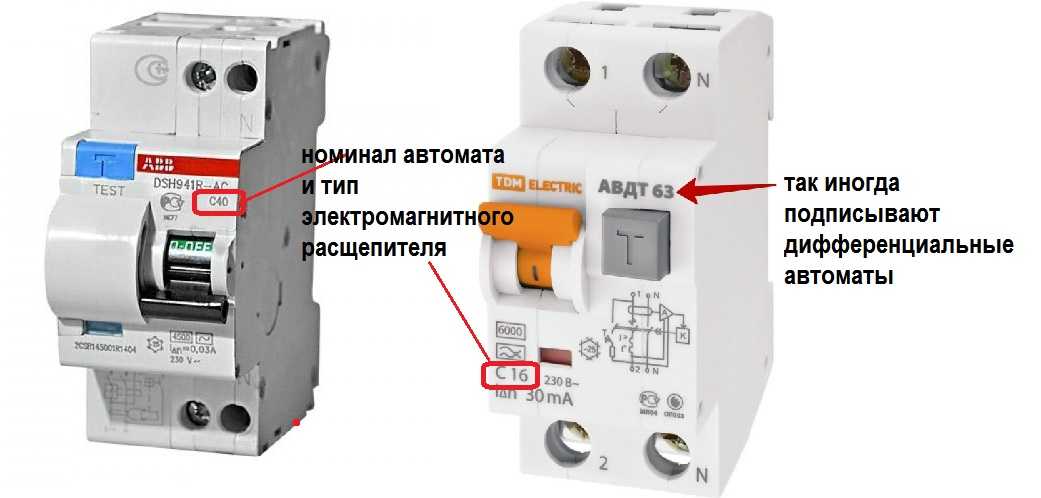

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

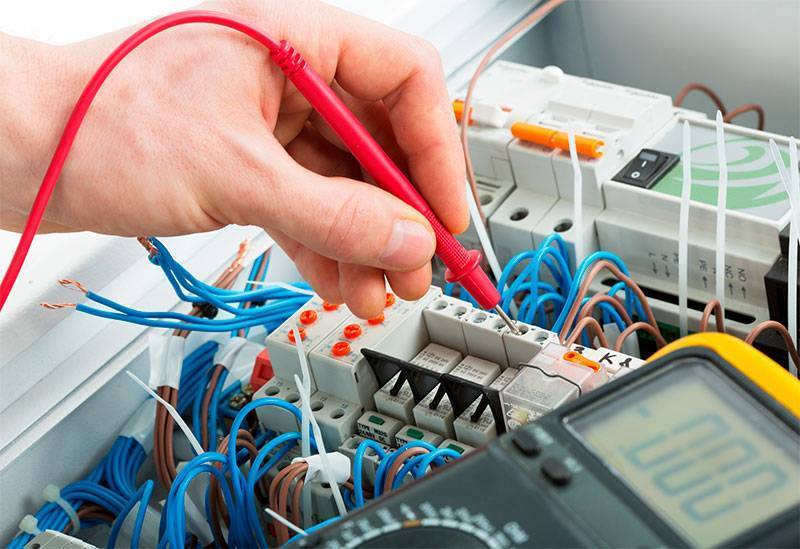

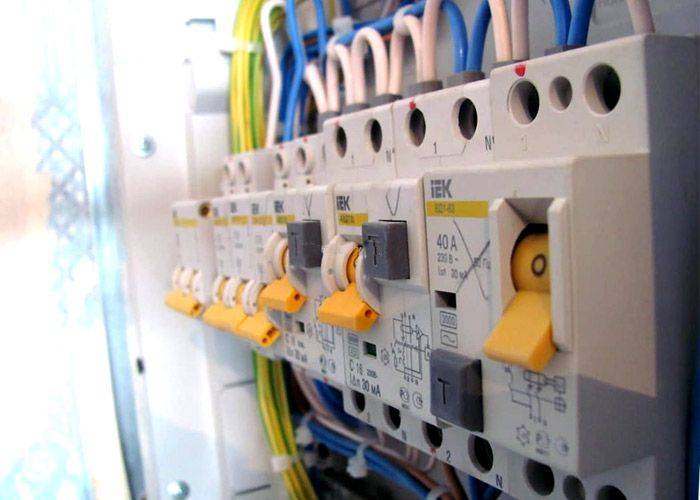

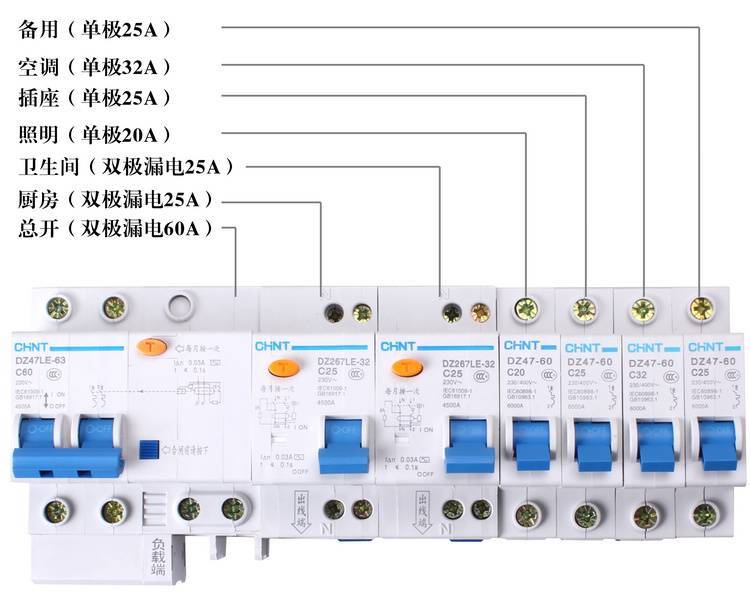

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

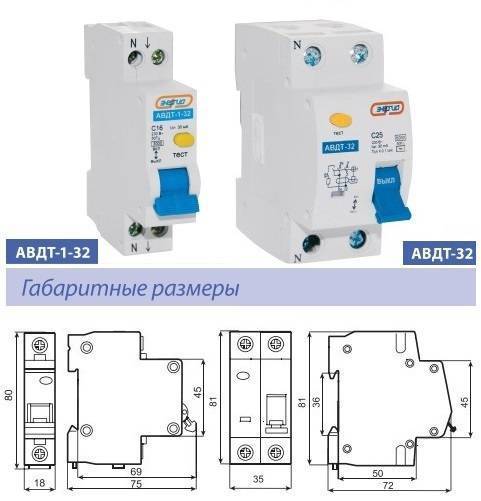

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Важные параметры для УЗО

В случае если УЗО выбрано неправильно при использовании могут возникнуть некоторые проблемы: слишком частое срабатывание или наоборот при возникновении опасной ситуации обесточивания электрической сети не произойдет.

В конце концов, устройство может просто не работать и не выполнять своих защитных функций. Чтобы избежать таких ситуаций, нужно изучить основные характеристики, которые присущи этим аппаратам.

Итак, при выборе УЗО необходимо учитывать следующее:

  • численность полюсов – двухполюсные и четырехполюсные;
  • при каком токе происходит отключение системы электроснабжения;
  • какой максимальный ток выдержит устройство;
  • конструктивная особенность защитного устройства – электронный или электромеханический;
  • в какой сети можно использовать УЗО – 220В или 380В.

Также рекомендуется обратить внимание: на величину тока нагрузки; показатель условного тока, при котором возникает короткое замыкание; принцип действия

Тип изделия

Каждый тип изделия имеет свое предназначение:

  • АС – применяются в однофазных и трехфазных электрических цепях для защиты бытовых приборов, за исключением приборов с пульсирующим током;
  • А – этот тип обеспечивает защиту электроприборов с пульсирующим током, например, стиральная машина;
  • В – применяется для промышленных и производственных целей, применение прибора в домашних условиях будет нецелесообразным;
  • S – устанавливается данный тип для защиты всей электропроводки полностью, номинальный ток утечки составляет 100 мА;
  • G – присоединяется на каждый прибор в отдельности с целью наблюдения, и предотвращения возгорания, при этом имеет меньшее время отключения.

Номинальный ток

Как выбрать УЗО в зависимости от тока? Номинальный ток является основным показателем при выборе. Он показывает, для какого тока предназначено УЗО. Чтобы правильно определиться с данным параметром, необходимо сориентироваться для чего будет устанавливаться оборудование.

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтажеТрехполюсной автомат

Если его предназначением будет защита электрических бытовых приборов, таких как стиральная машина или электротитан, то величина такого номинального тока может соответствовать показателю, не превышающему 16А. С целью защиты всей электропроводки жилища необходимо устанавливать устройство с величиной тока в 32А.

Кроме этого при выборе требуется произвести расчет нагрузки всех электроприборов, находящихся в квартире, исходя из этого, подобрать необходимую величину номинального тока. Сделать это будет нетрудно, так как данный показатель указывается на каждом электрооборудовании.

Дифференциальный ток

Защищенность потребителя от удара током способны обеспечить установки от 6 – 100 мА

При этом необходимо обратить внимание на то, что человека может поразить утечка тока более 30 мА. По этой причине в детских комнатах и в душевых рекомендуется подобрать модель в 10 мА, а для защищенности осветительных приборов и розеток на 30 мА

Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора. Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%.

Селективность

Смысл этого слова заключается в том, чтобы при возникновении утечки тока, сработает то устройство, которое ближе всех находиться от поврежденного участка. Это в случае, если данная электрическая цепь является последовательной. Это свойство упрощает поиск неисправности, устранение неполадок, а также способствует работе неповрежденных участков цепи.

Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтажеАвтомат подключен

Первое требование реализовывается путем расположения защитного устройства ближе к источнику питания, время срабатывания которого должно в три раза превышать УЗО, расположенного вблизи потребляемого электроприбора.

Второе условие относится к номинальному току. Так, УЗО, расположенное возле источника питания должно иметь дифференцированный ток, также превышающий в три раза показателя тока защитного устройства, вблизи которого находиться электроприбор.
