Как проверить работоспособность УЗО

Теперь рассмотрим различные способы проверки УЗО на срабатывание, поскольку необходимо убедится в работоспособности устройства до его эксплуатации. Рекомендуем проводить различные проверки регулярно, поскольку правильная работа УЗО не постоянна и со временем, может, нарушиться.

Проверка с помощью кнопки тест считается самым простым и доступным способом:

  • Она находится на лицевой стороне и обычно обозначается характерным способом;
  • После нажатия кнопки создается дополнительное сопротивление – защита сработает.

Иногда нажатие на кнопку тестирования, может, не сработать, что само по себе опасно. Но, устройство, может, нормально работать из-за этого такой вариант не считается единственным верным способом проверки.

И, что делать если кнопка тест не работает – есть несколько вариантов:

  • При недавнем подключении, возможно, осуществлен неправильный монтаж УЗО;
  • Когда проблема не в этом, и раньше защита реагировала на такое тестирование, тогда проводится полноценная проверка устройства и правильности его подключения;
  • Иногда после проверки становится ясно, что УЗО исправно, а собственное тестирование не работает. Разрешается продолжение эксплуатации, но мы рекомендуем заменить устройство, поскольку в нем какая-то проблема и она, может, проявить себя немного позже;
  • Если различные проверки доказали, что УЗО работает неправильно необходимо его заменить.

Но существуют и другие способы тестирования работоспособности устройства. Для одного из них придется использовать батарейку. С ее помощью создается ситуация похожая на утечку тока и УЗО должно сработать. Но в реальности такой утечки не будет.

Сложно выделить лучшие методы проверки, но этот считается самым простым и безопасным в сравнении с аналогами. Как это сделать:

  • У использующегося устройства необходимо отсоединить все провода;
  • К клеммам любого полюса подсоединяются провода для тестирования с помощью батарейки;
  • Провода зачищаются и подводятся к поверхности плюса и минуса на боковой стороне батарейки. Если УЗО исправно, тогда его защита сработает.

Но чтобы способ сработал необходимо учитывать важные моменты. Рассмотрим их подробно:

  • Необходим достаточный уровень мощности батарейки чтобы он, оказался, выше или равным значению на которое реагирует защита УЗО;
  • Необходимо учитывать правильную полярность чтобы подсоединение дало результат. Если ничего не происходит придется изменить полярность. Опять ничего не получается это, может, указывать на неисправность.Но существует и другой нюанс устройство, может, обладать электронной системой управления.

Теперь вы знаете, как правильно проверить УЗО с помощью различных способов и для чего оно служит. Эта информация способна уберечь вашу сеть от неприятных ситуаций, ведущих к плачевным последствиям. Хотя существуют и другие варианты проверки, но они отличаются, более, трудоемким процессом.

Мы предложили вам самые простые и доступные тестирования работоспособности УЗО, и считаем, что этого достаточно в большинстве случаев. Но, если они по различным причинам не дадут необходимый результат можно использовать продвинутые варианты проверок или обратится к электрику, если собственных знаний не хватает.

{SOURCE}

Сложность схем подключения

Для подключения любого оборудования необходимо затратить определенное время. Чем больше ты тратишь времени на выполнение одной операции, тем меньший объем работы ты сделаешь. Именно по этой причине были придуманы всевозможные пресс клещи, стрипперы и другие инструменты – для уменьшения затраты времени. Данный пункт подразумевает сложность и скорость подключения АВДТ по сравнению связки «узо + автомат».

Схема подключения УЗО и автомата собирается следующим образом фазный провод первым делом подключается на автоматический выключатель, затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата выглядит немного проще здесь фазный и нулевой провод подключаются сразу на верхние клеммы дифа (каждый на свою клемму). С нижних клемм питание идет к потребителю.

Таким образом, получается гораздо меньше коммутаций и дополнительных соединений. Следовательно, при эксплуатации дифавтоматов существенно упрощается внутренняя установка щитков.

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

  • убедитесь, что отключена нагрузка;
  • включите автомат, если выбило, значит, неправильное подключение проводников;
  • убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
  • проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
  • попробуйте включить устройство защиты.

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

  1. проверка с помощью батарейки или магнита (только для электромеханических УЗО);
  2. тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
  3. проверка с помощью контрольной лампы;
  4. с помощью реостата;
  5. проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

  1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
  2. Обычной батарейкой от 1,5 В до 9 В.
  3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
  4. Простым постоянным магнитом.
  5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

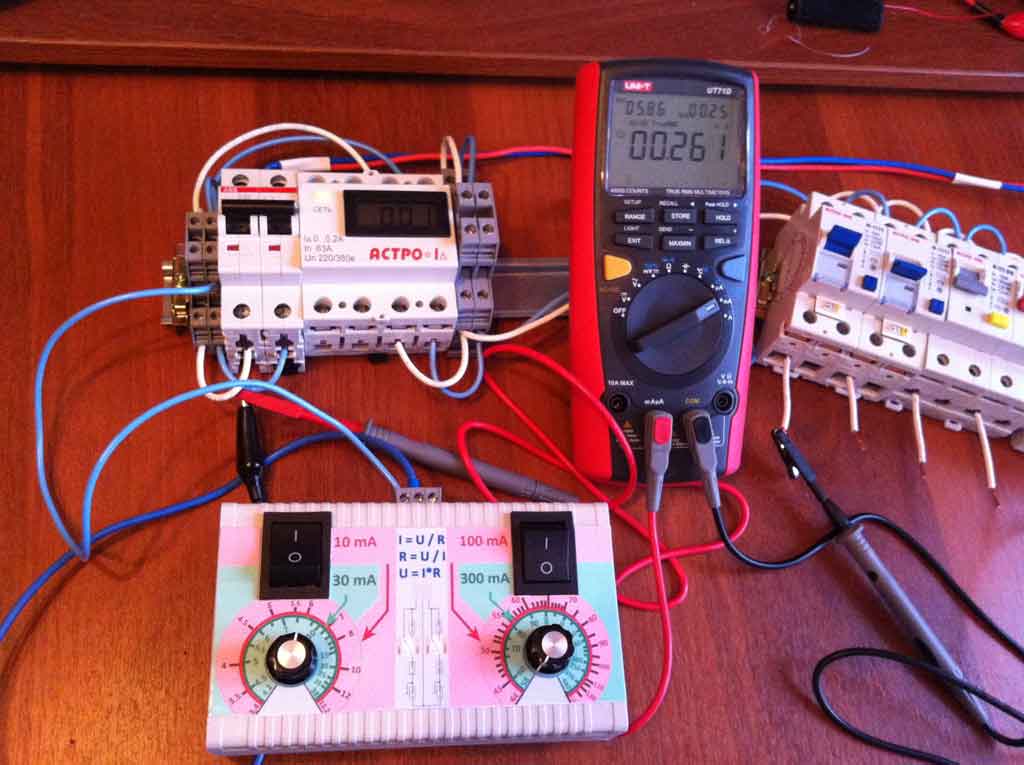

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Классификация измерителей параметров УЗО

Контрольно-измерительные приборы бывают:

  • узкоспециализированные аппараты, работающие с конкретными обстоятельствами или свойствами, например, сигнализатор тока утечки;
  • монофункциональные, замеряющие только конкретную величину;
  • многофункциональные (общие), которыми можно определить несколько электрофизических величин или свойств.

Они также отличаются типом конструкции, размерами, рабочим диапазоном и внешним оформлением.

Для работы в автономном режиме при проверке неподключенного оборудования, тестеры оборудуются автономным питанием от батарей или аккумуляторов. Для проверки защитного оборудования в составе электрических систем без обесточивания, приборы оснащают интерфейсом в виде штепсельной вилки. Это позволяет быстро подключаться к тестируемой сети через обычную розетку. Индикаторы правильности подключения к сети упрощают выполнение работ.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.

Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки.

Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

Причина #1 – утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки

Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

Причина #2 – замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Причина #3 – неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Причина #4 – неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства.

Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Причина #5 – неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства.

Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Причина #6 – повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Проверяем работоспособность УЗО

Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:

  1. Использование кнопки предусмотренной конструкцией прибора.

Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.

  • Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
  • Применение постоянного магнита.
  • При помощи специального целевого оборудования.

Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.

Штатная кнопка

Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).

Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.

При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.

Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют

Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».

Батарейка

Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.

Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.

Алгоритм проверки следующий:

батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
нажимаем «Т», если прибор сработал — он исправен.

Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.

Резистор

Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.

Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.

Магнит

Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.

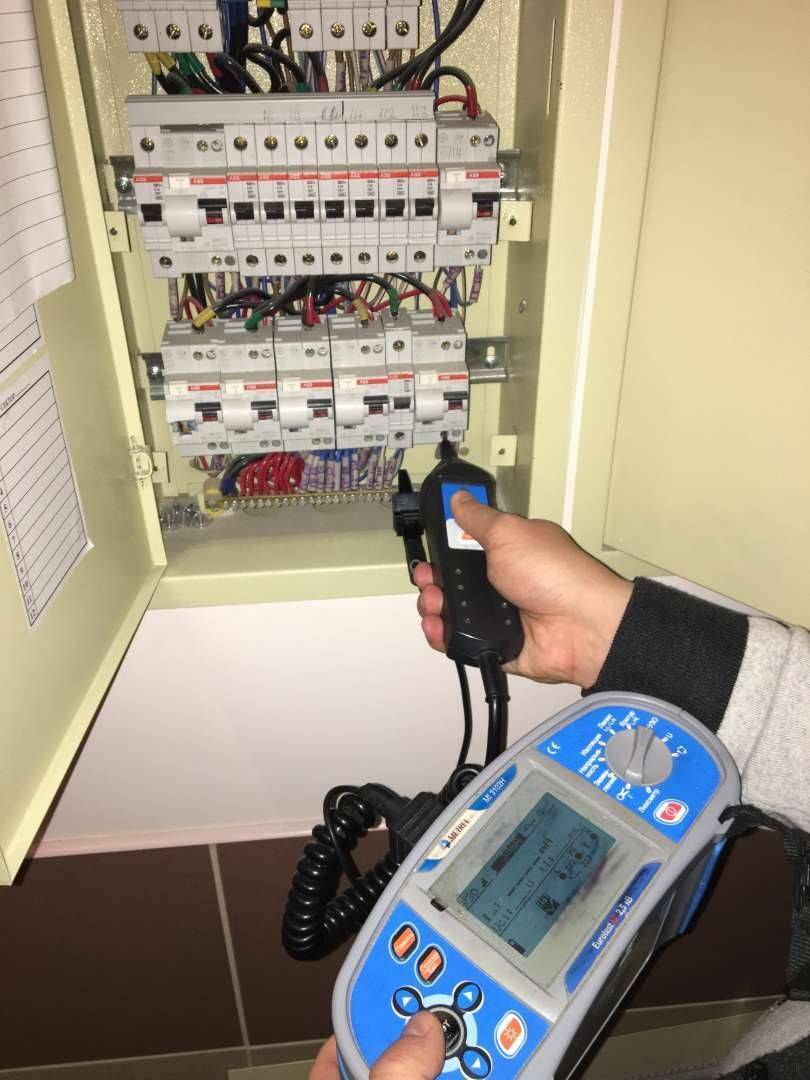

Специальный измеритель

Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.

Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.

Методика проверкт трёхфазных УЗО с дифференциальным током срабатывания 300 ма

Поскольку последовательность и порядок выполнения работ соответствует вышеизложенной методике, то рассмотрим кратко только основные отличия и особенности.

Особенности подключения (подачи напряжения) на трёхфазное УЗО показано на фото ниже.

Особенности подключение нагрузки (лампы) к трёхфазному УЗО показано на фото ниже.

Подаём напряжение на УЗО, переводим его в рабочий режим и поочередно проверяем работу каждого фазного полюса устройства, как показано на фото ниже. Если при последовательном подключении лампы к клеммам 2, 4, 6 лампа светится, то УЗО исправно. После этого нужно проверить реакцию УЗО на нажатие кнопки «Тест», также по каждому полюсу.

Если всё исправно, переходим к проверке срабатывания УЗО на появление дифференциального тока. Методика, в целом, такая же, но в данном случае нам может потребоваться весь комплект ламп. Почему?

Согласно нормативным документам, любое УЗО должно срабатывать на дифференциальный ток утечки в диапазоне от 0,5 — 1, от значения дифференциального тока, указанного на корпусе прибора. Например, на нашем УЗО указано значение диф.тока — 300 мА. Это значит, что исправное УЗО должно срабатывать при токе утечки в области значений диф. тока (150 — 300) мА. Таким образом, при проведении испытаний мы должны получить для исправного УЗО следующую картину:

1. При создании тока утечки лампой 20 Вт (ток утечки равен 84 мА) — исправное УЗО не должно отключаться, так как ток утечки не попадает в указанный диапазон (150 — 300 мА). Если не так, УЗО отбраковываем.
2. При создании тока утечки лампой мощностью 40 Вт (ток утечки 168 мА) — исправное УЗО должно сработать. В случае если устройство не сработало, необходимо продолжить проверку с использованием лампы на 60 Вт.
3. Если при создании тока утечки лампой 60 Вт УЗО тоже не сработало (ток утечки равен 253 мА), то такое УЗО, скорее всего, можно браковать (хотя запас в 47 мА — остаётся). Либо можно попробовать установить лампу в 100 Вт, если опять УЗО не сработает, то его можно смело сдавать обратно.
4. При проверке однофазных УЗО мы создавали ток утечки (84 мА) заведомо больший, чем необходим для УЗО с диф. током отсечки 30 мА. Диапазон срабатывания тока утечки для данного УЗО находится в диапазоне 15 — 30 мА. Точность (надёжность) проверки УЗО на 30 мА можно повысить, если для создания тока утечки использовать гирлянду ламп (из 3-4 ламп мощностью 20 Вт, включенных последовательно). В этом случае ток утечки будет находиться в области допустимого для данных УЗО испытательного диапазона (примерно 20 — 30 мА).

Поскольку многие операции придётся выполнять под напряжением, требуется тщательное соблюдение мер безопасности:

1. Все операции по коммутации цепей делать при снятом напряжении (выключать вилку из сети).
2. В процессе работ не касаться открытых (оголённых) проводов руками.
3. Использовать защитные или вспомогательные средства (работать стоя на сухом резиновом коврике или сухом деревянном настиле, использовать изолированный монтажный инструмент и т. д.)
4. В случае отсутствия опыта работы с электричеством лучше данные работы самостоятельно не проводить.

Виды автоматических выключателей

Любое методическое руководство должно оговаривать, для каких типов защитных автоматов оно разработано.

В данном случае в состав дифавтоматов входят АВ («автоматические выключатели»), используемые в сетях до 1000 В, максимальное напряжение между фазами которых не превышает 440 В.

В приведенных выше стандартах приводится три классификационных схемы для таких приборов.

По количеству полюсов

В зависимости от количества контролируемых фазных линий автоматические выключатели делятся на следующие категории:

  • однофазные (одно- и двухполюсные) или трехфазные (трех- и четырехполюсные);
  • для постоянного или переменного токов.

Отметим, что проверка правильности монтажа присутствует практически в каждой методике тестирования, поэтому в таблице ниже мы привели информацию, на основании которой можно сделать вывод о корректности схемного размещения того или иного выключателя.

Различие между однополюсными и двухполюсными автоматом

По току мгновенного расцепления

На сегодняшний день различают две группы выключателей, принадлежащих разным диапазонам токов мгновенного отключения (ранее было три):

  • группа «B» (от 3 до 5 In);
  • группа «C» (от 5 до 10 In).

Диапазоны токов мгновенного расцепления

В ходе проверки правильности выбора защитных автоматов следует учитывать не только номинальную мощность сети, но и пусковые токи некоторых электромашин, которые могут достигать 5-7 In.

Напомним, что под номинальным током защитного автомата может пониматься как максимально допустимый ток, проходящий через коммутационную цепь автомата, так и предельные токи, протекание которых через тепловой расцепитель не приводят к размыканию контактов.

В данном случае под In подразумевается максимальный нерасцепляющий ток.

По постоянной времени

Этот классификатор применяется к выключателям, работающим в цепях с постоянным током.

Различают две подгруппы выключателей, разделяемых по этому параметру:

  • с постоянной времени Тс Что проверяется

Полный список параметров, подвергаемых контролю при разработке или лабораторных испытаниях защитных автоматов, приведен в ГОСТ Р 50345-2010.

На практике чаще всего проверяют нормы времени и токов, отводимые на срабатывание расцепляющего механизма.

Предельные значения этих параметров с привязкой к токовым категориям устройств приведены в следующей таблице:

Время-токовые характеристики

  • контроль механической износостойкости;
  • проверку устойчивости к механическим ударам;
  • измерение время-токовых параметров;
  • всесторонний контроль электроизолирующих свойств.

Необходимо отметить, что из-за критических перегрузок, возникающих в ходе прогрузки защитных автоматов, соответствующая технологическая карта действий должна содержать операции по вторичной проверке работоспособности прибора после испытаний на короткое замыкание.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

  • вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
  • дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Оцените статью
