Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

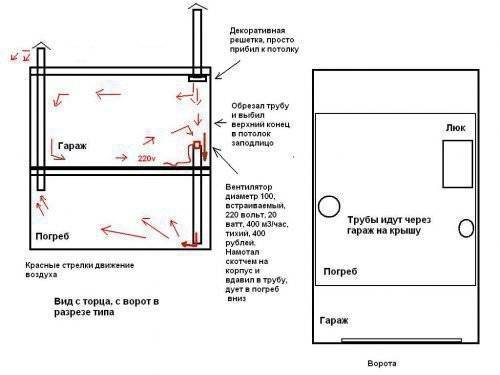

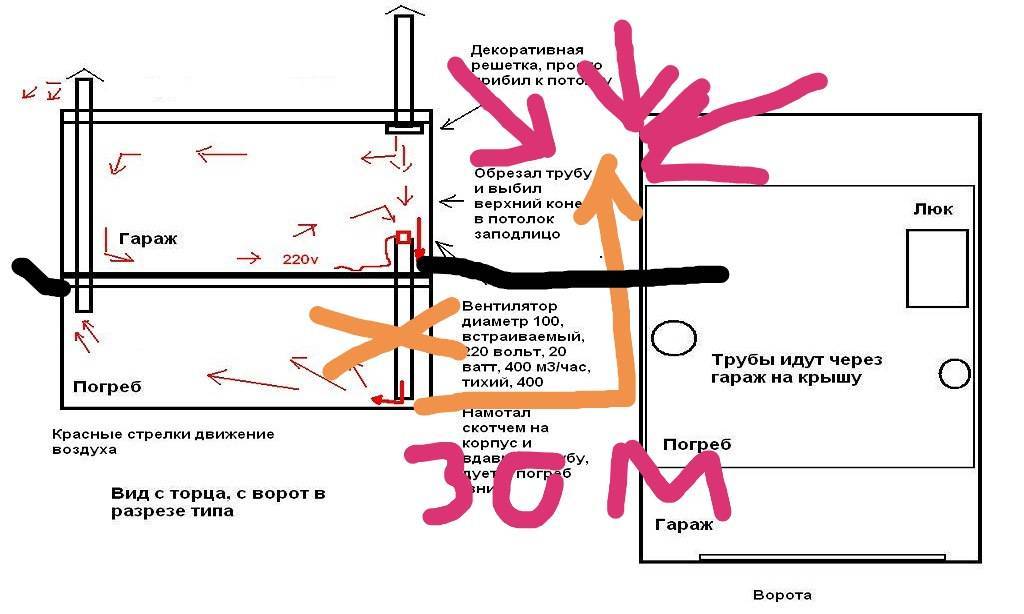

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

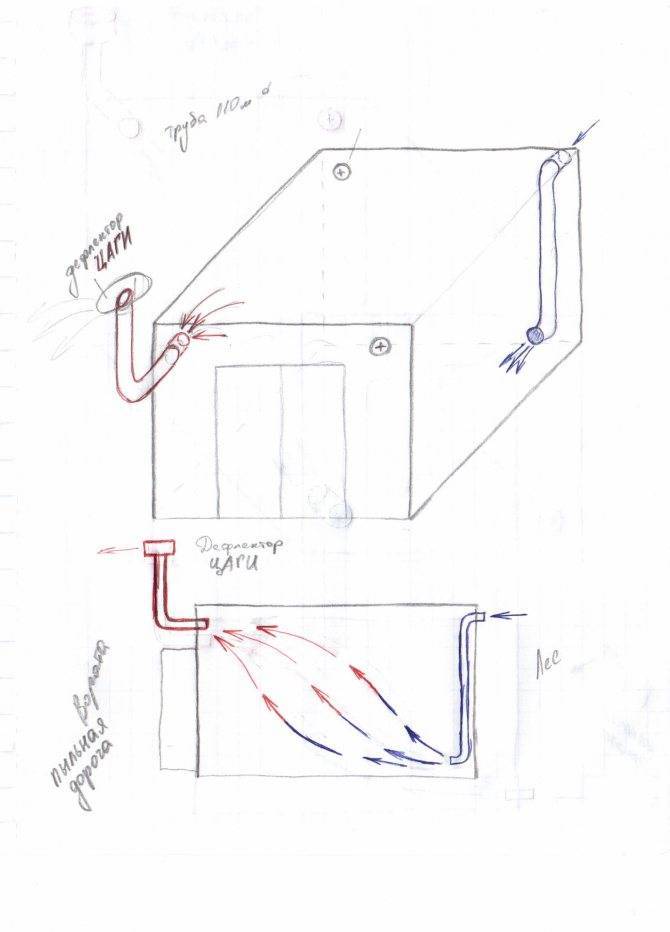

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье.

Часто задаваемые вопросы

Как устроить в помещении гаража камеру для покраски автомобиля?

Покрасочный гараж является весьма специфической территорией, которая предъявляет владельцу свои требования.

Они усложняются тем, что в гараже необходимо иметь:

  • подвал значительной глубины;
  • усовершенствованную мощную вентиляционную систему забора и выброса воздуха и отработанных газов;

необходимо удалить камеру от любых жилых помещений; очень важно исключить контакт воздуха из камеры покраски с любыми пищевыми продуктами; помещение камеры должна быть отлично изолировано от внешней среды; нагревательные элементы, фильтры, как и всё остальное оборудование, должны соответствовать нормам пожаробезопасности

Как оборудовать гараж для сварки?

При различных работах, связанных с ремонтом или модификацией автомобиля владелец нередко использует сварку. Хороший вариант – сварочный аппарат, использующий вольфрамовые электроды для сварки в газозащитной среде.

Зимнее время года: открывать или закрывать гаражные ворота?

Может показаться странным, но в зимний период коррозия разъедает металл автомобиля сильнее, чем летом, так что в теплое время года металлический гараж при отсутствии системы вентилирования проветривают посредством открытия ворот настежь, а вот зимой при низкой температуре ворота открывать не нужно, что опять-таки связано с влажностью. Заметим, что утепление металлического гаража данной проблемы не решает.

2 Возможные варианты

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Любая система воздухообмена нужна как для вывода из помещения отработанного воздуха, так и для поступления свежего с улицы. Поэтому для неё потребуется как минимум две трубы: одна на вход и одна на выход.

В этом плане естественная вентиляция куда проще устроена, чем принудительная. Кроме двух труб, в неё практически больше ничего не входит. Достаточно лишь подобрать необходимое оборудование, установить его нужным образом, и проветривание будет работать. В некоторых случаях можно обойтись всего одной трубой на выход: входить воздух будет и так — через лаз, который позволяет проникнуть в погреб.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

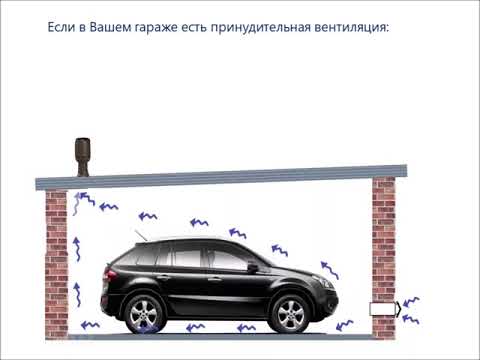

Принудительная вентиляция позволяет искусственным образом завлечь воздух в помещение. Кроме того, специальные устройства могут очистить его, подогреть или охладить, осушить или увлажнить. Такая система будет работать в любое время года независимо от погоды за окном. Конечно, и устанавливать её куда сложнее.

Выбрать подходящую схему вентиляции подвала в гараже рекомендуется ещё на этапе строительства — так установить её будет проще всего. Однако, если постройка уже используется, а влажность и плесень мешают при эксплуатации, можно пересмотреть проект здания и добавить в него подходящий способ проветривания.

Установка принудительной системы вентиляции в подвале гаража

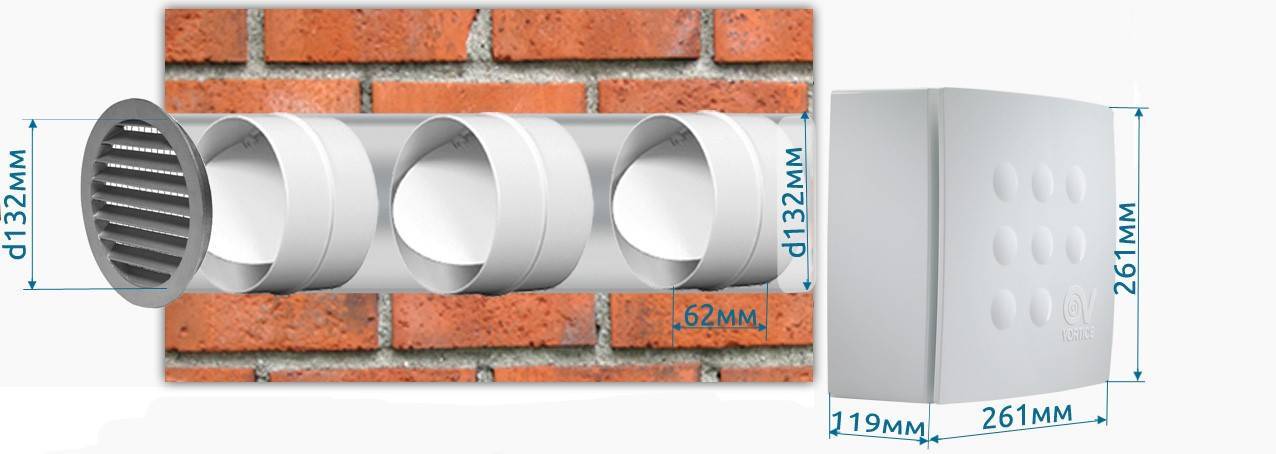

Среди всех известных устройств, способствующих принудительному движению воздуха в трубах, самыми популярными являются вентиляторы. Их применение позволяет обеспечить необходимый температурный режим и влажность в гараже и его подвале. Такой принцип устройства вентиляции более дорогостоящий и занимает большее количество времени для установки. Монтаж принудительной вытяжки основан на том же расположении труб, что и в случае естественного метода.

Единственная разница между ними – установка электрического вентилятора в вытяжной трубе. За счет его работы, вы можете регулировать подачу свежего воздуха в те моменты, когда это наиболее необходимо. К таковым относят жаркие безветренные дни. Летом циркуляция воздуха наиболее важна. Во избежание возникновения конденсата, необходимо качественное проветривание сухим воздухом подвала гаража. Для усиления эффекта можно использовать вентилятор и для приточной трубы.

Необходимо позаботиться о безопасности работы устройств. Несмотря на наличие специальных колпаков на выходе труб, при сильных и косых ливнях все равно происходит заливание дождевой воды в их полость. Попавшая влага может навредить электрическому устройству. Поэтому, под потолком в трубе монтируют специальное колено с патрубком для сброса жидкости. Вода, попавшая в трубу, будет утилизироваться без вреда вентилятору. Сделанный изгиб может немного снизить вытяжную способность устройства, но за то электрические элементы будут в безопасности.

Кроме такого устройства, существуют и другие менее часто применяющиеся. Свою принудительную функцию движения воздуха оказывают:

  1. Диффузор-флюгер поворотного типа. Устройство, работающее от напора ветра.
  2. Дефлектор. Устройство для разряжения воздуха.
  3. Лампочка. Расположение в вытяжной трубе нагревательного элемента качественно влияет на скорость выталкивания воздуха из ее пространства.

Единственный его недостаток – стоимость. Установка даже самого маломощного вентилятора в вытяжную трубу своими руками не займет много времени. После чего вытяжка для подвала гаража увеличит свою эффективность в разы.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Образец работы вытяжки в подвале

Естественная вентиляция в гараже

Если внутри постройки имеется погреб, то его необходимо оборудовать отдельной вытяжной системой (подробнее об этом читайте здесь). Смотровая яма к этому правилу не относится – ее размер учитывается при расчете общей площади.

Чтобы сделать хорошую вентиляцию, нужно опираться на следующие факторы:

  • объем воздуха, который нужно менять;
  • направление ветра и периодичность его смены;
  • уровень температур в регионе и их перепады в зависимости от сезона.

Большое значение имеет разность температуры внутри и снаружи. Воздух в помещении должен быть теплее, а потому легче – тогда он будет легко замещаться более тяжелым. Свежие потоки будут проникать сквозь воздуховод самостоятельно, без вмешательства механических систем, заменяя собой менее плотные воздушные массы.

Также эффективность такого рода конструкции зависит от разных показателей давления между вертикальным положением притока и вытяжки.  Перепад между вводным отверстием и выводным должен быть не менее 3 метров.

Если эти условия не были выполнены при монтаже вытяжки естественного типа, конструкция не будет в полной мере выполнять свои функции. В холодное время года потребуется отопление, чтобы установить разницу температур внутри и снаружи. Входящий поток следует уменьшить путем регулировки открытия воздуховода. Летом вентиляционный проход открывается полностью, а циркуляция обеспечивается за счет направления ветра.

Такая самодельная вытяжка для гаража будет стоить недорого, но ее эффективность не достаточно высока. Приемлемая циркуляция воздуха будет наблюдаться только при температуре на улице ниже +10 градусов. Также может создаваться сквозняк, негативно влияющий на здоровье. Трубы требуют регулярной очистки: летом – от пыли, зимой – от льда.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

  • При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
  • При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Этапы монтажа

Вентиляция в частном доме из канализационных труб своими руками делается достаточно просто. Сначала нужно определить тип системы. Их существует 2 – естественный и принудительный.

Естественный осуществляется за счет тяги, которая возникает от разницы в давлении на поверхности и внутри труб. В принудительном данную задачу выполняет специальный прибор (вентилятор). Он нагнетает внутри системы давление и выбрасывает скопившиеся газы наружу.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Стоит отметить, что применение решетчатых вентиляторов значительно сокращает количество скапливаемого конденсата.

Правила обустройства

Прокладку вентиляции можно осуществлять в уже заготовленной полости канализации (в старых квартирах она находится в ванной комнате и на кухне). Здесь все детали можно скрыть от глаз и не придется осуществлять дополнительных работ по демонтажу стен. В гараже можно пустить вдоль стены или в самом дальнем углу, где она не будет мешать при перемещении и выполнении каких-либо работ.

Отводы утепляют не только на улице, но и в помещении. Для этого можно воспользоваться фольгированным утеплителем или его аналогами.

Выводы на улицу и в дом закрывают решеткой. На улице это убережет от попадания снега, а в помещении не даст лишнему мусору проникнуть внутрь.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Не стоит монтировать вентиляцию вблизи высоковольтных проводов. Мастера не рекомендуют делать этого, так как при необходимости смены проводов придется разрушать и систему вентилирования.

Расчет материалов

Основная суть в расчетах заключается в подборе правильной длины и площади сечения трубы. Чем длиннее и шире труба, тем сильнее будет эффект тяги. Это касается как естественных, так и принудительных систем.

Количество труб рассчитывается по той же системе. Если одной трубы будет недостаточно, то рядом необходимо добавить еще одну или использовать больший диаметр первой.

Оборудование и инструмент

При монтаже вентиляционной системы понадобится качественный инструментарий. Это строительные инструменты, которые можно найти в гараже или купить в строительном магазине.

В первую очередь, это молоток, нож (обыкновенный или специальный, предназначенный для резки ПВХ-труб), дрель или шуруповерт для фиксации крепежей. При возведении шахты на крыше помещения может понадобиться кирпич, цемент и все сопутствующее.

Принудительная система потребует наличия рабочего нагнетателя (вентилятора), который будет вмонтирован в самую последнюю очередь с внутренней части помещения.

Строительные нормативы для вентиляционных систем

Например, для помещения площадью 25 кв. м. лучше использовать трубы с диаметром от 120 до 200 мм. Этого будет достаточно, чтобы обеспечить воздухообмен с интенсивностью 3 куб. м. в час (в соответствии с нормой санитарных служб). Рекомендуемая длина — от 5-8 м. Главное, чтобы вытяжка для проветривания, а точнее ее конец возвышался над крышей строения минимум на 0.5-1 м.

Использовать следует только трубы из негорючих или тугоплавких материалов. К таковым относят ПВХ, он практически не горит и слабо поддается воздействию перепадов температур.

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

На такой гараж приятно смотреть

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Принудительная система

Принудительная вытяжка в гараже позволяет создать условия для движения воздуха, при которых процесс не зависит от погодных условий. Для этого вытяжка обустраивается другим способом. В дополнение устанавливается вентилятор с электроприводом. Именно он будет создавать требуемое движение воздуха. Происходит принудительное удаление воздуха из помещения и нагнетание свежего по приточному трубопроводу.

Разобраться, как сделать вентиляцию в гараже, которая будет работать круглогодично, не сложно. Всю работу также можно выполнить своими силами. В этом случае от мощности вентилятора будет зависеть общий уровень эффективности системы.

Собрать схему монтажа возможно на базе уже существующего естественного типа. Для этого во внутреннее сечение вытяжного трубопровода следует вмонтировать вентилятор. Для того, чтобы обеспечить вентиляцию все уровни помещения вентилятор следует устанавливать под гаражным потолком. Так вытяжка будет происходить со всего объема помещения. Однако нужно учитывать, правильная вентиляция в этом случае подразумевает установку вентилятора такой мощности, которой будет хватать на весь объем сооружения.

После этого осуществляется прокладка электрокабеля, установка выключателя и установка решетки на трубу. Снаружи на верхнем конце устанавливается козырек для защиты от осадков.

Обеспечить поток возможно и не только при помощи вентиляторов:

  • Поворотный диффузор-флюгер – является проверенным вариантом, который следует установить на верху приточной трубы. Он будет использовать энергию напора ветра.
  • Дефлектор (воллер или вентиляционная турбина) – обеспечивает организацию эффективной вентиляции. Он создает области разреженного воздуха, тем самым усиливая воздухообмен. Дефлекторы должны устанавливаться на выходах вытяжных каналов.
  • Самым простым вариантом будет подключение электрической лампочки в трубе на выходе. Это обеспечит подогрев протекающего воздуха и ускорит его движение.

Одной трубой

При наличии погреба с площадью до 5м2 для нормального воздухообмена используется небольшое отверстие на цоколе постройки. Отдушину закрывают металлической решёткой, которая предотвращает появление грызунов в хранилище. С наступлением зимы отверстие закрывают тканью, подобный материал будет препятствовать проникновению лишней влаги.

Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройстваОтдушина, защищенная решеткой от вредителей

Вторым вариантом воздухообмена в небольшом подвале считается установка одной трубы, к которой в дальнейшем подсоединяются два канала: вытяжной и вентиляционный. В каждом из указанных трубопроводов устанавливают специальную задвижку, которая будет использоваться для регулирования интенсивности воздушных потоков.

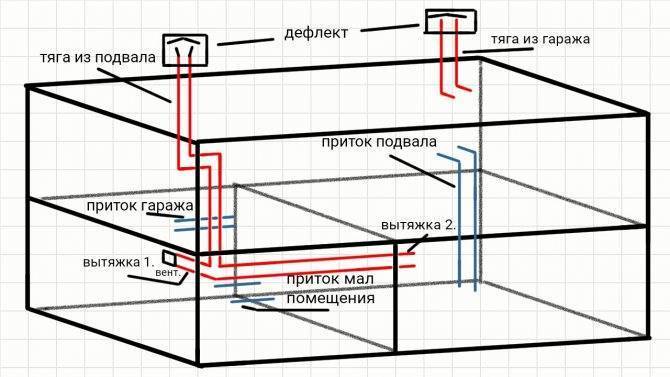

Оптимальным вариантом для большого по площади подвала будет использование естественной вентиляции. Подобная система монтируется из двух оцинкованных или пластиковых труб. Первая магистраль служит для затягивания свежего воздуха, через вторую трубу уходит лишняя влага и отработанные газы, поэтому она устанавливается в верхней части помещения.

Принцип действия естественной вентиляцииОбратите внимание! Для предотвращения образования конденсата трубы утепляются плитами минеральной ваты.
