Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Вентиляция кровли

Системы вентиляции кровли и внутренних помещений. Почему вентиляция через крышу – лучше.

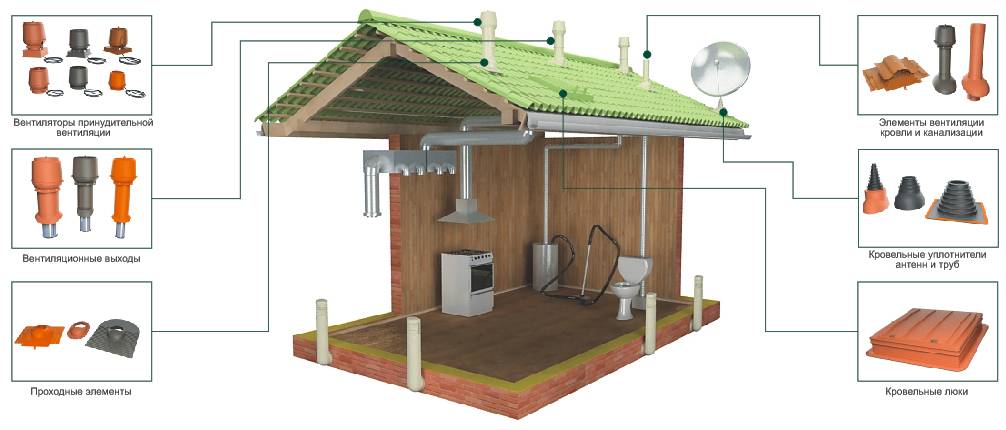

Через крышу можно вывести вентиляцию:

  • подкровельного пространства (так называемую кровельную вентиляцию)
  • внутренних помещений дома
  • канализационных стояков
  • подвалов и цоколя
  • кухонную вытяжку

Кроме того, через кровлю можно вывести антенну и трубы разного диаметра.

Как устроить вентиляцию через крышу

Для вентиляции подкровельного пространства служат аэраторы (кровельные вентили). Они устанавливаются на крышу как можно ближе к коньку.

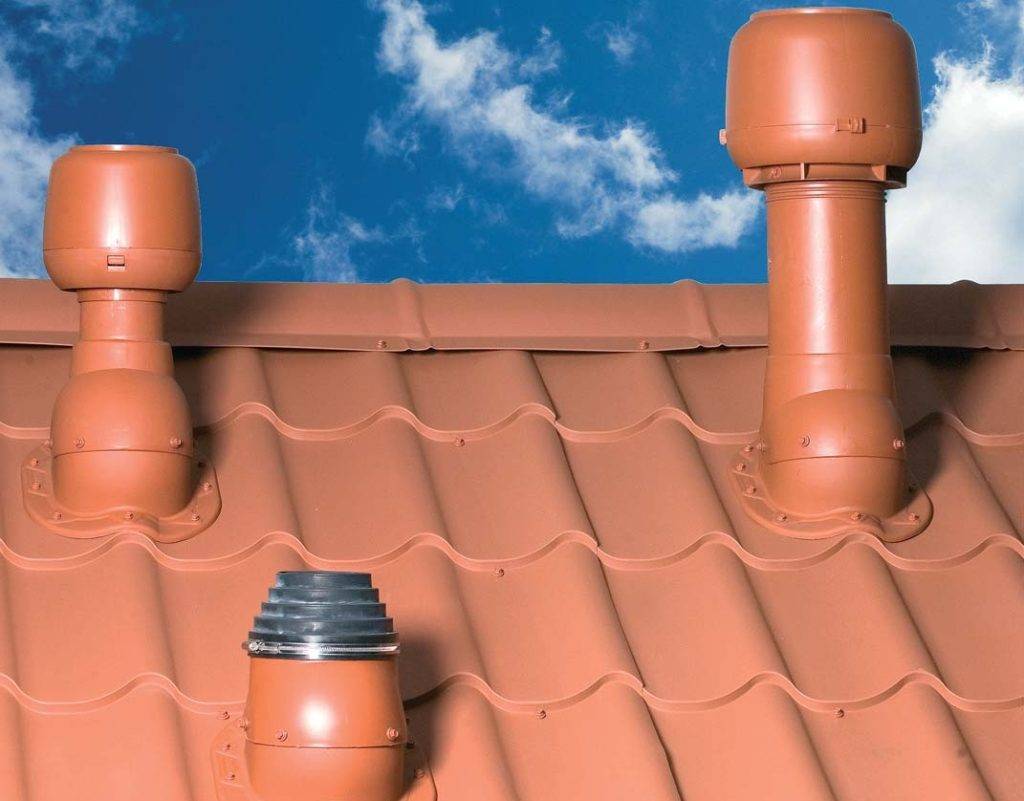

Вентиляционные магистрали из внутренних помещений выводятся через крышу с помощью вентвыходов. Вентиляционный выход состоит из внутренней трубы и наружного кожуха из пластика.

Обычно используется полипропилен, устойчивый к ультрафиолетовым лучам. Чтобы в вентвыход не попадал дождь и снег, сверху на нем закреплен дефлектор. Вместо дефлектора можно поставить вентилятор – получится принудительная система вентиляции.

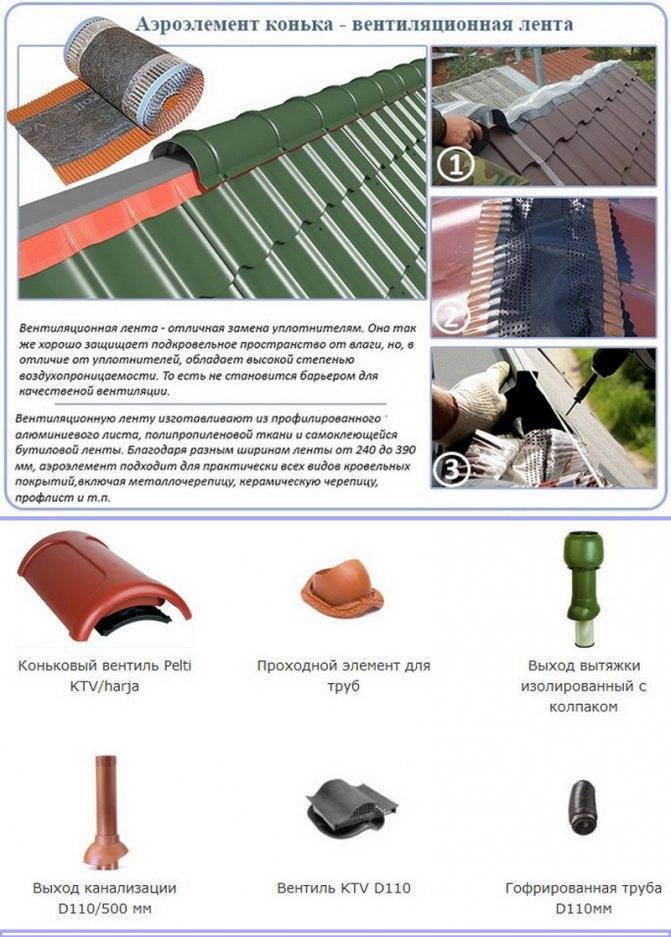

Вентвыходы и аэраторы крепятся на кровле при помощи проходных элементов.

Они выпускаются под разный профиль кровельных материалов – для каждого свои.

Бывают и универсальные проходные элементы – их можно установить на финскую металлочерепицу и на шведскую, на гладкую кровлю и на профнастил. В любом случае соединение будет герметичным.

Почему вентиляция через крышу – лучше

  1. Потому что эффективность вертикальных вентвыходов на кровле не зависит от направления ветра.
  2. Пыль и копоть из вентиляционной трубы осядут не на стены, а на крышу (и смоются дождями).
  3. Если вентиляция принудительная, то электродвигатель можно вынести из дома на кровлю. Тяга возрастет, а шум исчезнет – в доме его не будет слышно.

Если система вентиляции в доме не продумана…

Стены из современных строительных материалов, как правило, не дышат. Поэтому в загородном доме одних только форточек не достаточно – нужна продуманная система вентиляции. Иначе – спертый воздух в комнатах, ароматы из кухни и санузла, повышенная влажность в ванной. Запах, «как в подвале» – значит, появилась плесень на стенах. А иные отделочные материалы первое время выделяют вредные вещества.

Не случайно современные нормы ЕС требуют, чтобы воздух в жилых помещениях полностью обновлялся каждые 2 часа.

Когда естественной вытяжки оказывается недостаточно, поможет крышный вентилятор. Если его поставить на вентвыход вместо дефлектора, получится принудительная вентиляция.

Про кровельную вентиляцию

Если в крышах с мансардой система вентиляции кровли, точнее, вентиляция подкровельного пространства плохая, кровля долго не простоит. И вот почему.

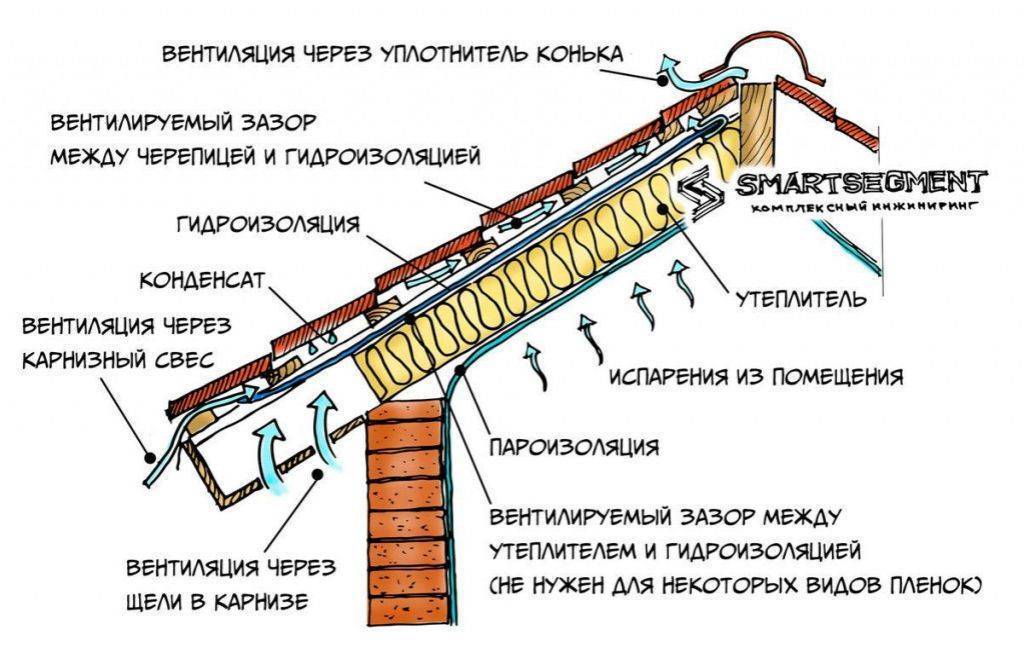

Кровля из металлочерепицы – это граница между холодным воздухом снаружи и теплым изнутри. В этом месте всегда образуется конденсат (вспомните – в ванной трубы с холодной водой всегда мокрые).

Также и металлическая черепица – при температуре воздуха ниже 15-20°C на внутренней поверхности начинают появляться капельки влаги. Чем холоднее на улице – тем воды больше.

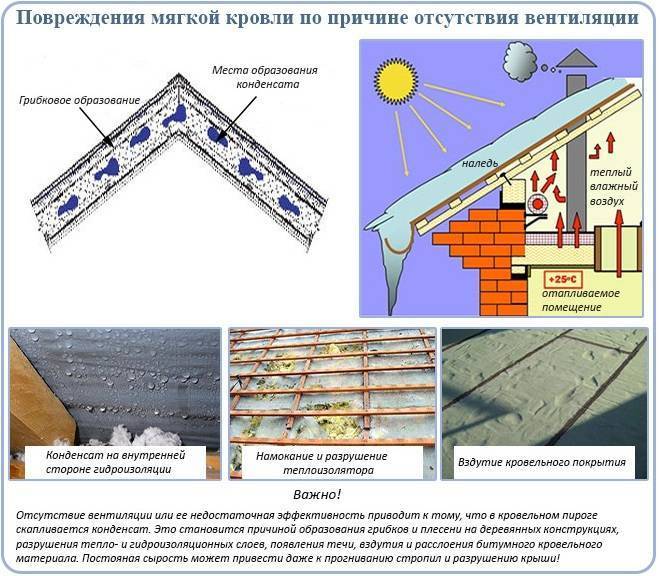

Кроме того, сильный ветер может занести под кровлю дождь или снег. Вся эта влага должна быстро испариться. Иначе во влажной среде испортятся деревянные конструкции, начнется коррозия кровельных листов и разрушение утеплителя.

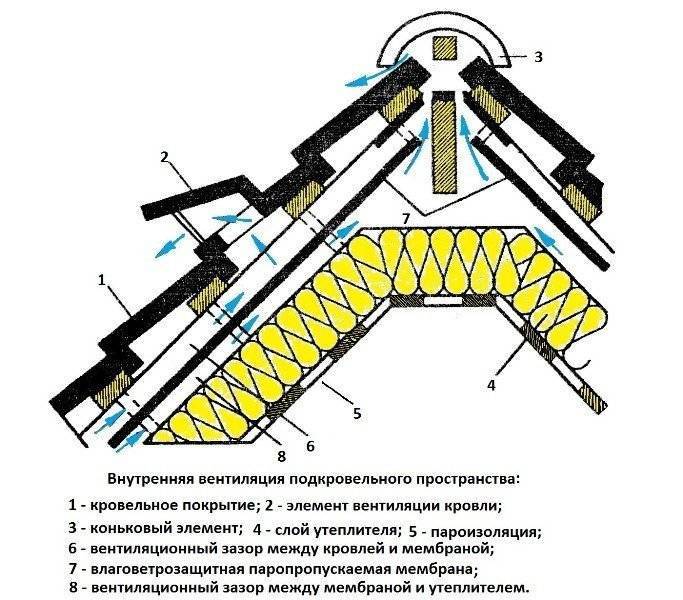

При правильно устроенной кровельной вентиляции поток воздуха поступает под кровлю снизу через карнизный свес, а выходит сверху через кровельные вентили. Чем сильнее поток воздуха, тем лучше –влага испаряется быстрее.

Естественная и принудительная вентиляция

Для своего долгого и бесперебойного функционирования, обе разновидности вентиляционных систем требуют тщательных расчетов, которые и покажут, какой из них лучше использовать с точки зрения эффективности и экономичности. Специалисты при расчетах обязательно учитывают особенности этих систем.

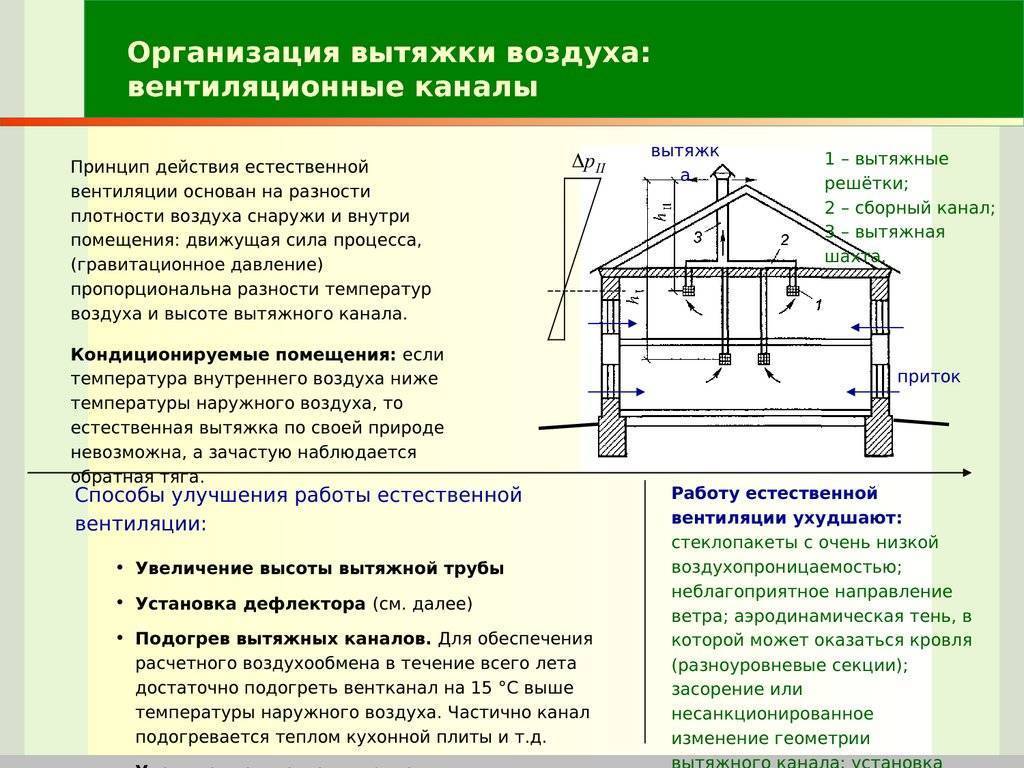

Естественная вентиляция

Осуществляется за счет конвективного потока, который возникает вследствие взаимодействия теплых и холодных воздушных масс. Чтобы такая вентиляция работала, нужно собрать кровельный пирог с просветом (минимум 5 см) между нижним гидроизоляционым слоем и слоем кровельного покрытия.

Эффективная естественная вентиляция крыши возможна при правильном проектировании и грамотной работе строителей. Создать условия для нее непросто. Нужно тщательно просчитать систему обрешетки и контробрешетки, и обеспечить непрерывность вентилируемого контура. Но самое главное – необходимо предусмотреть вентиляционные отдушины. Их должно быть минимум два в коньковой зоне и столько же в зоне карниза.

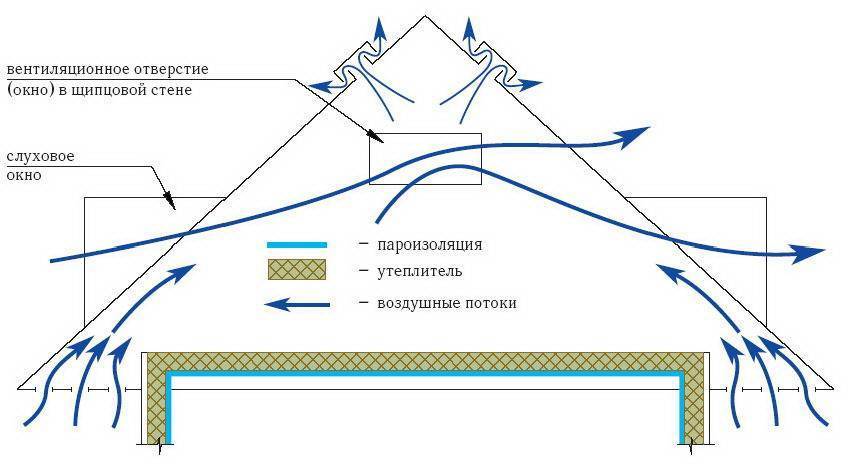

Воздух в подкровельном пространстве нагревается, и естественным путем поднимается вверх, где вытесняется наружу через коньковые отдушины. Свежий воздух поступает через карнизные отверстия. Благодаря этому процессу конденсат не оседает на поверхности кровли.

Естественная вентиляция кровлиИсточник oventilyacii.ru

Если уклон скатов небольшой, в зимний период коньковые отдушины могут быть закупорены снегом. Чтобы это предотвратить, нужно установить вдоль конька специальные трубы, которые будут возвышаться над уровнем снега.

Принудительная вентиляция

Так как для организации искусственной вентиляции требуется дополнительное оборудование, то с технической точки зрения это более сложный вариант. Есть редкие исключения, когда спроектировать принудительное вентилирование проще, чем рассчитать естественное, но это все-таки исключения, подтверждающие правило.

Она получила распространение в результате того, что, во-первых, в моду вошли низкие и совсем плоские кровли, в которых просто невозможно создать естественную вентиляцию. Во-вторых, появились новые строительные технологии, позволяющие автоматизировать и усовершенствовать обслуживание коттеджей.

Принудительные системы устанавливаются не только в домах с плоской кровлей, но и в домах, которые по тем или иным причинам невозможно обеспечить кровельными отдушинами. В последнее время все чаще солидные коттеджи со стандартными крышами оборудуют принудительной вентиляцией, так как она надежнее естественной.

Принудительная вентиляция кровлиИсточник nashicherdaki.ru

Принудительная вентиляция может осуществляться путем установки в коньковую отдушину вентилятора. Для этого нужно протянуть в верхнюю часть кровли провод. Второй вариант – установка специальных приспособлений, повышающих интенсивность движения воздуха.

Монтируем правильно элементы вентиляции

Важно правильно установить проходки через кровлю. Для этого нужно следовать простому пошаговому алгоритму:. Наметьте в металлочерепице отверстие под трубу

Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Наметьте в металлочерепице отверстие под трубу. Потом аккуратно вырежьте его. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д

Важно, чтобы выход был выставлен абсолютно вертикально. Для проверки используйте уровень. Когда убедитесь, что выход установлен правильно, закрепите его саморезами

Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик

Популярные статьи  Рейтинг лучших электрических сковородок с AliExpress

Когда убедитесь, что выход установлен правильно, закрепите его саморезами. Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик.

Вы должны понимать, что проходка должна выдерживать определенную нагрузку, в том числе и вибрацию, атмосферное давление, температурные перепады. Для изготовления проходки используются разные материалы. Это чаще всего силикон, резина. Преимущество этих материалов в том, что им не страшна коррозия, палящее солнце. Они будут плотно прилегать к крыше. Помните, что это один из главных барьеров, которые будут защищать систему стропил. Если не обеспечить хорошую защиту, дерево начнет быстро гнить.

При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода. Есть несколько его видов

У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки

Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки.

При выборе узла учитывайте вид вентиляции.

Воздуховоды чаще всего устанавливаются на стаканах из железобетона. Закрепляются они анкерными болтами или гайками. Подобные узлы будут переносить воздух, если влажность не выше 60%.

Оборудование вентиляционных установок мягких кровель

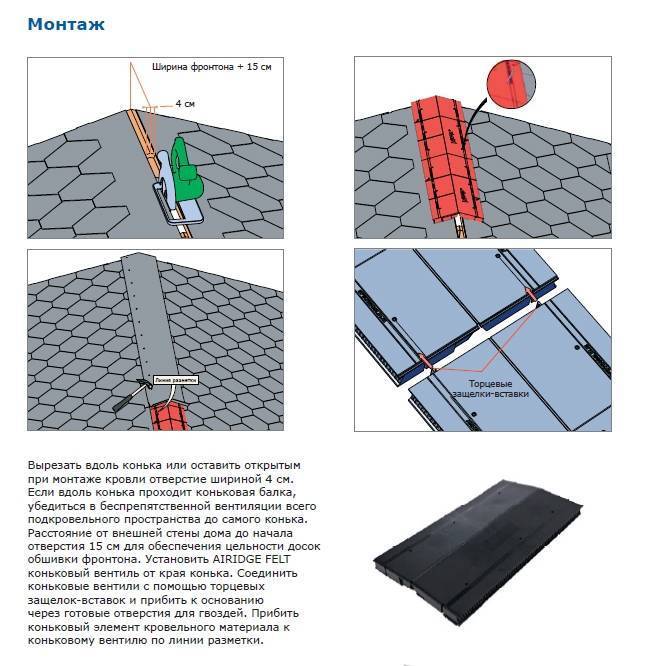

Наиболее простым можно назвать процесс установки конькового аэратора. Для того чтобы рассчитать расход. Нужно просто измерить длину крыши, поскольку такой тип вентиляционной системы устанавливают по всей верхней части перекрытия.

Данный тип устройства рекомендуют монтировать, если конструкция крыши имеет угол наклона скатов от 12 до 45°. При данных значениях коньковая система может обеспечить максимально эффективный отвод испарений из-под перекрытия. Отклонение указанных значений является поводом для выбора другого типа вентиляционной системы.

Идеальная прямоугольная форма позволяет воздуху равномерно циркулировать по чердачному пространству и свободно выходить наружу.

Как рассчитывают нормы использования?

  • На свесах крыши должны быть оборудованы продухи. Они отвечают за приток свежего воздуха;
  • Аэраторы необходимо устанавливать от начала и до конца конька. Так как используются небольшие изделия, их обязательно следует плотно и герметично крепить между собой. В результате должна получиться сплошная конструкция без разделения на сегменты;
  • Когда изделия уже находятся на местах, поверх них крепят по всей длине мягкую черепицу. Она прикрывает вентиляцию, визуально создавая вид сплошного перекрытия.

Технология крепления

Прежде всего, следует прорезать паз для вентиляции. Данную задачу можно быстро выполнить при помощи циркулярной пилы. Зачастую его вырезают на самой вершине конька. Также возможен вариант расположения отверстий по сторонам.

Зазор определяется относительно индивидуальных особенностей определенного здания. Чем больше здание и пространство на чердаке, тем больше будет ширина реза. По стандартам прорези не доводят до краев крыши. Необходимо отступить порядка 30 см с каждой стороны.

На краях верхней части перекрытия укладывают мягкую черепицу. Ее необходимо плотно прикладывать к прорезу для вентиляции.

После этого устанавливают аэраторы. Монтаж выполняется аккуратно, с соблюдением всех рекомендаций относительно плотности стыков. Также нужно внимательно работать со всеми крепежными материалами, чтобы не повредить пластмассовую конструкцию аэратора. Конек фиксируют профессиональными кровельными гвоздями удлиненного типа. Также довольно часто применяют специализированные шурупы. С ними будет проще работать неопытному кровельщику.

Характерной особенностью коньковых вентиляций является то, что они собираются в одно целое словно конструктор.

Лепестки черепицы стоит укладывать внахлест самым простым способом. Принцип укладки не должен отличаться от кровельных работ на скатах. Задача – создать визуальный эффект однородности.

Чтобы мягкое перекрытие в дальнейшем не отслаивалось от конька, применяют герметик. Лучше выбирать более качественный образец на силиконовой основе. Он обладает уникальными адгезивными свойствами и держит оба слоя достаточно долго.

Отдельное внимание заслуживает мягкая кровля Технониколь. Она по своим характеристикам и функциональности считается одним из лучших предложений на отечественном рынке. Также как и другие типы перекрытий, данный материал требует установки качественной системы вентиляции

Также как и другие типы перекрытий, данный материал требует установки качественной системы вентиляции.

Аэраторы выполняют две основные функции:

  1. Проветривание чердака (во избежание порчи в зимнее время и чрезмерного нагрева летом);
  2. Проветривание зазора между кровлей и гидроизоляционным слоем.

Почему люди устанавливают кровельные планки Технониколь:

  • Дизайн и структура внешне не отличается от основного слоя перекрытия крыши;
  • Возможность выбрать наиболее подходящий цвет среди предложений компании;
  • Материалы, которые используются для изготовления вентиляционных систем, не поддаются коррозии, а также стойки к резким перепадам температуры;
  • Большой выбор аэраторов для обустройства крыш частных домов;
  • Удобное монтирование на готовое перекрытие;
  • Системы Технониколь обладают повышенной герметичностью и, одновременно имеют простую конструкцию;
  • Продукция отлично зарекомендовала себя в различных регионах с самым разнообразным климатом;
  • Окраска изделий не выцветает со временем.

Это один из лучших примеров качественных вентиляционных систем. Его принцип установки ничем не отличается от остальных вариантов. Просто удаляется влага из кровельного пирога и монтируется надежный аэратор.

Виды аэраторов

Прежде чем устанавливать кровельный вентилятор следует разобраться с их видами.

По конструктивному выполнению различают несколько видов устройств:

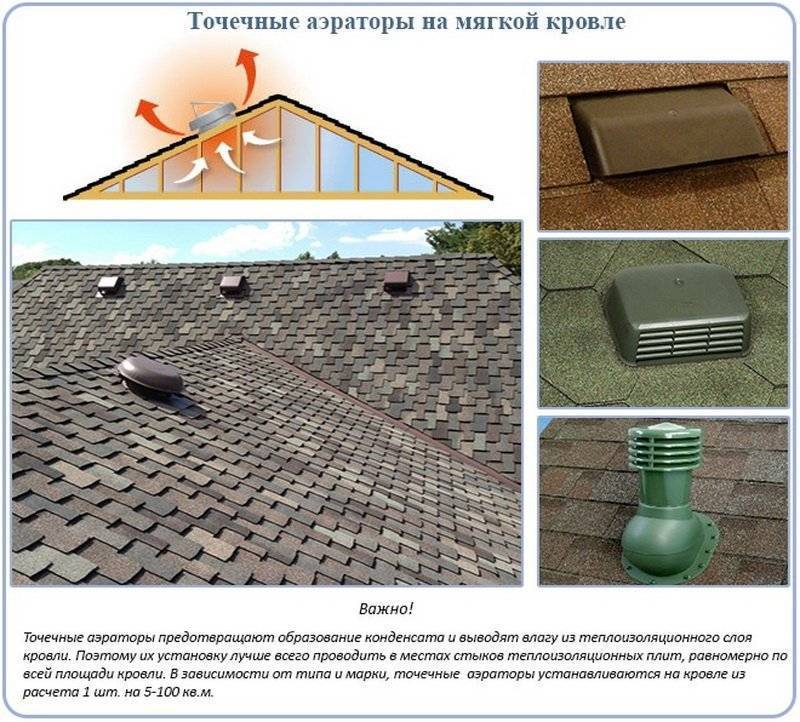

Точечные. Устройство выполнено в грибообразной форме, оборудовано вентилятором. Их устанавливают в местах с ограниченным доступом, например, сложная конфигурация поверхности кровли, окна мансард. В свою очередь точечные аэраторы бывают:

Коньковые – устанавливаются под коньком, их задача – устранение паров и конденсата по всей конструкции конька;

Скатные – применяются на участках, где требуется усиление циркуляции воздушных масс.

Непрерывные. Располагаются равномерно по всей поверхности крыши, тем самым обеспечивая вентиляцию всех ее слоев, а также чердачные и мансардные участки. Наиболее признанным считается коньковый вентилятор и влагостойкая вентиляционная лента, которую размещают в слое гидроизоляции.

Турбинные. Имеют вид трубы, оснащены электровентилятором или вытяжкой с электроприводом. Рекомендовано использовать устройства, изготовленные из алюминия ввиду того, что данный материал устойчив к коррозии и не изменяет форму при воздействии высоких температур

Выбирая вентилятор, следует брать во внимание уклон крыши. Обычно изготовитель указывает на упаковке уклон крыши соответствующий той или иной модели устройства.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Популярные статьи  Проверка счетчиков воды на дому без снятия: особенности процесса

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

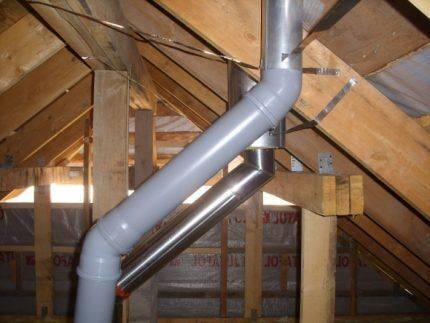

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Порядок установки конструкции

Технология устройства прохода вентиляции через кровлю на крыше с металлочерепицей несложна. Чтобы выполнить работу, нужен набор простых инструментов: карандаш, ножницы по металлу, стамеска, строительный уровень, шуруповерт или отвертка.

На первом этапе решают вопрос с местом установки. Для этого с внутренней стороны кровли при помощи отвеса определяют точку прохождении вентиляционного выхода. Затем точку переносят на крышу путем замера ее координат по вертикали и горизонтали, отталкиваясь от стропил.

Далее начинают обустройство узла. Размечают контур фиксации накладки при помощи шаблона, который накладывают на гребень волны. В металлическом листе делают надрез шириной около 2,5 см, используя стамеску и молоток. По разметке ножницами по металлу вырезают контур, стараясь, чтобы края у отверстия получились ровными.

Второй этап начинают с получения доступа к гидроизоляции путем снятия листа металлочерепицы с вырезанным контуром под монтаж узла прохождения трубы. На гидроизоляционное полотно наносят контур уплотнительной прокладки, после чего вырезают в пленке отверстие.

Подгоняют размеры, тыльную сторону прокладки покрывают клеем, прикладывают ее к гидроизоляционному полотну и крепят к обрешетке саморезами. Непосредственно к гидроизоляционному слою изоляционную прокладку крепят клипсами.

Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообменаЕсли вывод возвышается над кровлей на 0,9-1,2 м, конструкция будет достаточно нежесткой, в период снегопадов она может деформироваться. Крепить ее нужно в двух точках как минимум

Устанавливают прокладку с внутренней стороны. Снятый лист устанавливают на место. На жесткую накладку, предназначенную для монтажа снаружи, наносят клей, прижимают ее к месту установки на металлочерепице. Далее, укрепляют по всему контуру саморезами. Заворачивают крепеж так, чтобы каждая последующая точка находилась по отношению к предыдущей по диагонали.

После высыхания клея монтируют вывод вентиляционной трубы. Ее корпус вставляют в проходной узел, края которого промазаны герметиком. Добиваются устойчивого положения, выравнивают обязательно по строительному уровню.

Выравнивание на глаз не подходит, даже если кажется, что труба занимает строго вертикальное положение. Трубу также крепят саморезами, а на ее срез монтируют дефлектор. Герметичность перехода трубы через крышу является немаловажным условием.

Нужно прижать основание прохода к кровле насколько плотно, чтобы из-под прокладки вышли излишки герметика

Каждая, допущенная во время монтажа неосторожность, приведет к течи сквозь кровлю

Выход вытяжной трубы необходимо состыковать с внутридомовым воздуховодом. Наиболее часто это делают при помощи гофрированной трубы, протянутой через все слои пирога — паро- и гидроизоляцию, утеплитель. Каждое место пересечения герметизируют посредством липкой ленты, герметиком, водоотталкивающим материалом для гидробарьеров.

Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообменаЕсли вытяжная труба находится непосредственно над домовой вытяжкой, для стыковки лучше использовать пластиковые трубы. Когда они удалены друг от друга на определенное расстояние, применяют гофрированные изделия

Если проходка сделана правильно, ей не страшны перепады температур, вибрация, давление, оказываемое атмосферными осадками. Этот элемент выполняют из материалов не подверженных коррозии, не плавящихся под солнечными лучами, противостоящими влаге. Наиболее часто таким надежным заслоном является резина или силикон.

3 Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

  1. 1. Во внутренних комнатах коттеджа.
  2. 2. В фановой трубе стояка канализации.
  3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Способы проектирования

Организация системы вентиляции в доме начинается на этапе его проектирования. Чаще всего применяют непрерывное и точечное проветривание.

Непрерывная система – обеспечивает доступ воздуха через отверстия-продухи, расположенные под карнизным свесом (закрываются софитами) и вывод его через конек.

Это эффективная схема для простых двускатных крыш, подкровельное пространство которых не имеет препятствий для циркуляции воздуха. При ее правильной организации создается естественная тяга, наподобие печной. Она обеспечивает непрерывный естественный приток воздуха.

Популярные статьи  Тепловые газовые пушки: устройство, параметры выбора, обзор популярных производителей

Важно обеспечить баланс между объемом поступающего и исходящего воздуха. При нарушениях в работе системы, влажный воздух остается под кровлей

Это приводит к негативным последствиям: плесень, грибок, ржавчина.

Точечная вентиляция (аэраторы) – применяется в дополнение к непрерывной системе, на крышах сложной формы и при наличии мансардных окон.

На кровлю из металлочерепицы устанавливают металлические или пластиковые аэраторы в виде трубы с колпаком (от попадания осадков). Для их монтажа к металлочерепице используют проходные элементы, обеспечивающие герметичный выход трубы через кровельное покрытие.

Частота установки аэраторов рассчитывается индивидуально, в зависимости от сложности конструкции крыши и наличия мансардных окон.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

  • проходка;
  • уплотняющий элемент, который состоит из резины или силикона;
  • силиконовый герметик;
  • шуруповерт;
  • дрель;
  • шурупы.

Сборка обычного узла производится по следующему плану:

  • Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
  • Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
  • Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
  • Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
  • Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

  • Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
  • Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
  • Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
  • При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
  • Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

  • Назначение и выбор кровельных узлов прохода вентиляции
  • Устройство узла прохода
  • Разновидности проходов вентиляции через кровлю
  • Установка узлов прохода

При строительстве часто возникает потребность монтировать узел прохода вентиляции через кровлю зданий. Ведь практически любое из них, имеющее жилое, хозяйственное или общественное назначение, оборудуется системой вентиляции. При этом вариантов прохода вентиляционных систем через кровельное покрытие существует столько же, сколько и вариантов самой кровли. Для каждого из типов крыши существует свой вид узла прохода, разработанный специально для него.

Поэтому для подбора правильной системы вывода вентиляции на крышу нужно знать определенные правила и нормы. При этом стоит помнить, что вентиляционные системы удаляют только воздух при невысокой температуре. Для дымоотводных систем используются другие материалы и конструкции.

Что следует учесть

В одно- или двухэтажных строениях загородного типа вентиляционные трубы на крышу, идущие от жилых помещений, кухонь и санузлов, необходимо вывести в специальном подготовленном для этого месте. При их обустройстве вертикальная конструкция возвышается прямо над кровлей и позволяет получить максимальную тягу. Согласно СНиП, при проектировании такого вывода потребуется учесть следующие моменты:

  • Все вертикальные участки будущего инженерного сооружения делаются ровными (без изгибов), что гарантирует свободный выход воздуха наружу.
  • Не допускается объединять несколько воздушных потоков вместе; каналы, идущие от жилых комнат, кухни, чердака и канализации делаются отдельными.
  • Вентиляционные выходы устанавливаются по возможности ближе к коньку или прямо на нем.
  • При невозможности монтажа прямого пролета над шахтой используется гофрированная труба, позволяющая соединять смежные узлы, прокладываемые под различными углами.
  • Обязательно обустройство фанового участка – канал соединяет канализационный стояк с вентиляцией и позволяет выводить неприятные запахи.
  • Необходим воздухообмен, организуемый на чердаке или в мансардной зоне строения.

Выбор вида труб

Согласно типовым проектам, для оформления вентканалов на кровле применяются следующие виды трубных заготовок:

  • асбестоцементные;
  • на основе ПВХ;
  • типовые канализационные изделия, диаметр которых варьируется в пределах 110-200 мм.

Вентиляция в частном доме с выходом на крышу иногда оформляется в виде надстройки, выполненной из кирпича или бетона. В любом случае оголовок вентиляционного канала оборудуется специальным приспособлением, защищающим его от дождя и снега – дефлектором. Посредством такого зонтика удается усилить тягу при сильном ветре.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
