Труборез для медных труб: виды, советы по выбору, правила и нюансы использования

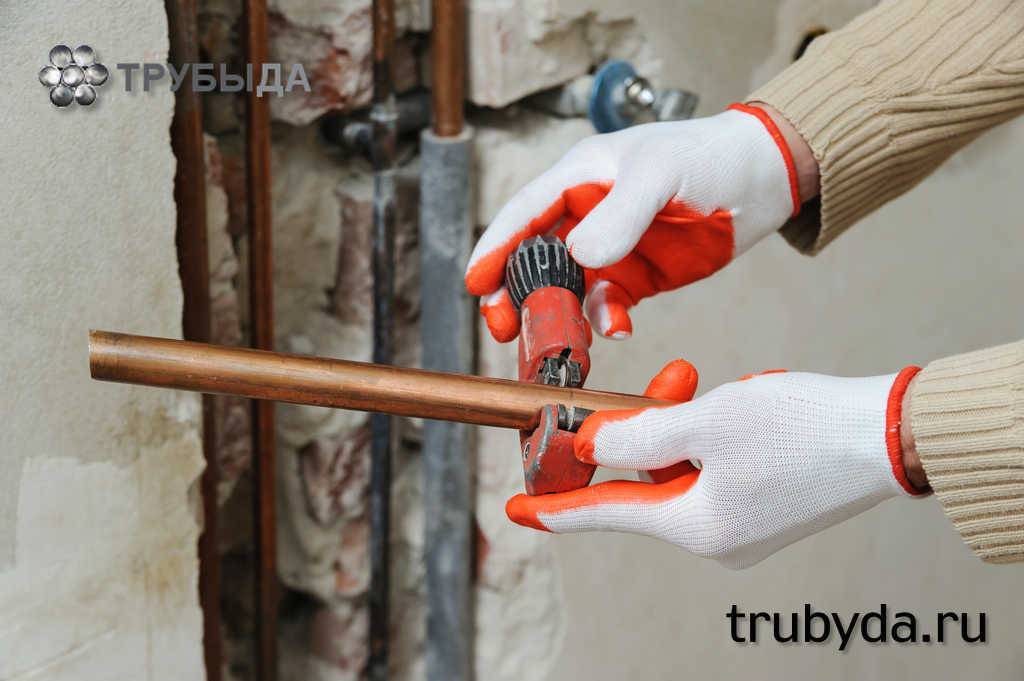

В процессе такой работы режущий ролик из инструментальной прочной стали разрезает медь плавно, оставляя гладкий и ровный срез, без деформаций и заусенцев.

Комплектация поставки

Ряд моделей дополняются ножом — такие труборезы для медных труб не только выполняют рез, но и автоматически снимают фаску.

В комплектацию может входить гратосниматель — с его помощью фаска снимается вручную, после того, как рез завершится.

Труборез для медных труб иногда комплектуется и запасным ножом, что позволит быстро продолжить работу даже в случае, если установленный инструмент затупится в процессе реза.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами.

Именно под резку медных труб, как правило, применяются конструкции:

• струбцины,
• телескопы,
• роллеры.

Рассмотрим все виды.

Вариант #1 – резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

1. Медная труба помещается в область между резаком и опорными роликами.
2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

Вариант #2 – телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки – обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой.

В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3 – резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента.

Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

1. Через входной паз надеть устройство на трубу.
2. Скорректировать положение лезвия на точке реза.
3. Плотно обхватить корпус ладонью.
4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Труборезы с режущим роликом – инструмент, наиболее востребованный при сборке трубопроводов систем отопления и водоснабжения:

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

• роликовые;
• храповые;
• гильотинные;
• цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

• корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
• винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
• отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
• каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

• универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
• простота использования;
• невысокая стоимость;
• минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

1. определить место расположения среза;
2. установить трубу в струбцину;
3. винтовой рукояткой придвинуть нож-ролик;
4. провести резку по кругу;
5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

• возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
• высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
• отсутствие деформации трубы в ходе выполнения работы;
• точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

• точность и быстрота выполнения среза (устройство работает как обычные ножницы);
• полное отсутствие деформации трубы;
• отсутствие стружки;
• возможность выполнения резки в условиях ограниченного пространства;
• невысокая стоимость.

К отрицательным качествам относятся:

• необходимость периодической заточки режущего механизма;
• быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

• быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
• невысокая стоимость.

К отрицательным аспектам относятся:

• необходимость прилагать большое усилие;
• необходимость дополнительной обработки трубы перед соединением.

Советы по выбору трубореза в зависимости от материала трубы

Наиболее популярны и многочисленны труборезы для труб из стали, некоторые нюансы выбора которых мы рассмотрели выше. С другими материалами дело обстоит немного сложнее.

При резке медных труб не стоит забывать о том, что этот металл мягкий, труба может довольно легко деформироваться. Предупредить подобную неприятность можно, если выбрать труборез для медных труб. Подойдет стальной телескопический труборез или прибор с храповым механизмом. Лезвие должно быть из легированной стали.

Тонкостенные пластиковые трубы можно отрезать специальными ножницами, которые вполне могут заменить труборез для пластиковых труб. Главное достоинство их – дешевизна и простота в работе. Недостатки: если резать приходится много, то руки быстро устают, к тому же часто встречаются некачественные модели. Роликовые труборезы, в которых труба разрезается благодаря тому, что прокатывается между несколькими направляющими и одним режущим роликом, обеспечивают идеально точный срез, но не слишком «торопливы». Гораздо быстрее с данной операцией справляется аккумуляторный труборез для полипропиленовых труб, но и он неидеален – максимальный диаметр, который ему «по зубам» – 42 мм.

При резке пластиковых труб небольшого диаметра можно использовать специальные ножницы, на фото ножницы-пистолет, но подойдет и простое механическое устройство

Для резки тонких металлопластиковых труб с успехом применяют ножницы, а для более широких (от 40 мм) все же предпочтительнее труборез. Можно остановить выбор на телескопическом или труборезе с храповым механизмом, который немного напоминает по внешнему виду ножницы, для разрезания достаточно просто сомкнуть рукоятки.

После резки потребуется восстановить сечение трубы, для этого стоит воспользоваться калибратором, с помощью которого, к тому же, снимают фаску. Как мы уже говорили, труборез для металлопластиковых труб можно заменить прибором для резки стальных труб.

Мы составили довольно развернутую, но далеко не полную классификацию труборезов, которые применяются при сантехнических работах разной сложности, как профессионалами, так и мастерами-любителями.

Труборез для медных труб

Чтобы правильно подобрать труборез для медных труб, необходимо разобраться в их видах. Делая выбор модели устройства нужно учитывать не только материал трубы, но и то насколько толстые у нее стенки.

Резцовые приспособления

Они выполняют чистые срезы, и одолевают трубу с диаметром до 100мм. В обойме закреплены стальные (высокой прочности) диски-резцы. Если нужно, то положение этих дисков можно менять.

Роликовый ручной

Труборез роликовый ручной для медных труб является самыми простым инструментом. Его часто применяют к изделиям из меди, а так же стальным и алюминиевым.

Разрез ручной роликовой моделью выполняются путем поворота устройства вокруг заготовки, и подтяжкой прижимной гайки.

При замене нескольких направляющих роликов на режущие, полный оборот вокруг заготовки совершать не нужно. Хватает неполного оборота под углом 30 градусов с подтяжкой прижима трубы. В результате получается чистый срез.

Быстро функционирующие роликовые ручные модели имеют механизм быстрой установки и разводки. Это ускоряет операции, которые проводят с трубами.

Модели быстрого действия применяют для разрезания труб изготовленных из меди с диаметрами от 6 до 170мм. Для того, чтобы срезать заготовку, необходимо выполнить пару полных оборотов вокруг нее. Затем пружинный возврат дает возможность без задержек освободить заготовку и дальше монтировать ее.

В нем устанавливается от одного до трех режущих ролика. Чем их больше, тем значительней диаметр он может резать. Большим минусом ручного роликового инструмента становиться появление заусениц в месте, где выполнялся срез.

Чтобы нарезать заготовки, диаметром не больше 75 мм используют многороликовый цепной или хомутовый труборез. Эти инструменты очень удобные своим большим размахом рукояти.

Особенности работы с медными трубами

Для разрезания медных труб труборезы используются редко. Чаще для этой цели применяются электрические. Это обусловлено свойствами данного материала. Используя электрические модели, можно разрезать трубки из различных сортов меди.

Наиболее распространенный вариант для труб из меди – это роликовый труборез. Есть универсальные роликовые варианты, способные резать стальные, пластиковые и медные образцы. А есть модели, которые предназначены только для труб, изготовленных из меди и алюминия.

Видео

Труборез для медных труб

Watch this video on YouTube

Электрический труборез для медных труб

Работает двигатель с 500об/мин, и с такой скоростью он быстро разрезает нужную заготовку. К примеру, диаметр 12мм разрезается таким инструментом за 3 секунды.

Кроме уже описанных преимуществ электрического инструмента, есть еще – это автозахват. Он позволяет резать установленные трубы, с зазором приблизительно 35 мм от стенки.

Не менее важной становиться еще одна его особенность. Это работа с разными диаметрами медных изделий (от 12 до 35мм)

Видео

Watch this video on YouTube

Изготовление своими руками

Для изготовления инструмента нужно подготовить:

• молоток, отвертку;
• тиски, набор гаечных ключей;
• напильники, надфили;
• ножовку по металлу;
• винты, болты;
• пружины, квадратную катанку;
• металлические полосы.

Главная часть самодельного станка — болгарка.

Выполнение работ:

1. Из металлических полос, квадратной катанки собрать основание с рабочим столом.
2. Поверх рабочей поверхности закрепить тиски.
3. Собрать маятниковый механизм, на котором будет закреплять болгарка.
4. Под нижней частью электроинструмента закрепить пружину.
5. Проверить крепежные элементы, работоспособность резака.

При монтаже системы водоснабжения, канализации, отопления трубки нужно предварительно разрезать по требуемым размерам. Для этого применяются труборезы, которые упрощают процесс, позволяют получить ровные резы.

Смотрите видео о пробной резке трубы труборезами Rems:

Типы труборезов

Ручные труборезы для медных труб могут быть трех типов:

1. Телескопический — используется для резки различных типоразмеров. Регулировка производится изменением расстояния между роликами. В них предусмотрен скобообразный корпус. С одной стороны его — каретка, движущаяся по направляющим, с другой — ролик, осуществляющий рез. Когда винтовая рукоятка вращается, каретка продвигается — так обеспечивается зажим трубы. Вначале формируется надрез, затем усилие увеличивается, и нужная часть трубы отделяется.
2. Мини, ладонные конструкции. Их главная характеристика — эргономичная форма и небольшие габариты. Используются там, где рабочее пространство очень ограничено. Компактность инструмента позволяет применять его даже на трубопроводах, вплотную расположенных к стене.
3. С храповым механизмом. По конструкции напоминают ножницы. В таких труборезах для медных труб две рукоятки и две выемки — режущая и для трубы, С-образная. Чтобы разрезать изделие, нужно поместить между выемками трубу и сомкнуть рукоятки.

Каждый из производителей ручных труборезов для медных труб предлагает усовершенствованные конструкции. Так, вы можете труборез для медных труб купить от компании Gerat из Германии. В таких конструкциях, рассчитанных на рез труб до 50 мм, предусмотрена телескопическая ручка. С ее помощью рабочий процесс регулировки выполняется легче. Также в этих моделях предусматривается место для дополнительного ролика. В результате вы всегда сможете продолжить рез, даже если основной инструмент затупится.

В Германии выпускаются и труборезы для медных труб REMS. Это компактные модели, рассчитанные на широкий диапазон типоразмеров — от 3 до 64 мм. Их можно использовать даже в ограниченном пространстве. В числе преимуществ таких конструкций — наличие выдвижного гратоснимателя и режущие элементы из сверхсовременного стального сплава. Такие труборезы обеспечивают точную, качественную и быструю резку.

Американская марка Ridgid предлагает несколько модификаций труборезов для медных труб. Это ладонные конструкции мини-формата, труборезы с трещоточной рукояткой, напоминающие гаечный ключ, и модели с закрытой подачей. В этой категории можно выбирать механизмы, рассчитанные на работу не только с медью, но и с алюминием, латунью или пластмассой. Устройства рассчитаны на работу в диапазоне размеров от 3 до 60 мм. Труборезы с винтовой подачей отличаются удобством в работе и многофункциональностью. Для удобства работы в них предусмотрена дополнительная зенковка. Американские труборезы для медных труб используют в конструкции технологию закрытого винтового механизма. Винт в таких моделях надежно защищен от попаданий мусора извне (в том числе и стружки, возникающей при резе). Благодаря такой защите работа будет беспрепятственно продолжаться долгое время. Такие модели интересны и тем, что для корпуса здесь выбран особо прочный алюминиевый сплав — устройство получается легким и надежным.

5 Stayer 23375-42

Этот желтый цвет известен всем мастерам, и неважно, в какой сфере они работают. Немецкий, а по существу китайский бренд Стайер выпускает весь мыслимый инструмент, и в том числе труборезы ножничного типа. Вполне обычный инструмент, главным преимуществом которого является цена

Это один из самых дешевых вариантов на рынке, и на этом его конкурентные преимущества заканчиваются

Вполне обычный инструмент, главным преимуществом которого является цена. Это один из самых дешевых вариантов на рынке, и на этом его конкурентные преимущества заканчиваются.

Здесь нет ничего, за что можно было бы петь хвалебные оды. Корпус пластиковый, хоть и с одной резиновой вставкой. Не самый удобный хват, да и замена лезвий может вызвать определенные трудности. Если вам нужен труборез для дома, и вы не профессиональный сантехник, то этого варианта будет вполне достаточно

А вот мастерам лучше обратить внимание на другие, пусть и более дорогостоящие модели

Разновидности и технические характеристики

В продаже можно найти несколько видов труборезов:

1. Роликовые — простые ручные труборезы. Предназначены для разрезания трубок, зафиксированных в разных видах зажимов. Металлические стенки не разрезаются, а продавливаются роликами, которые могут свободно вращаться.
2. Орбитальные — инструменты с разборной конструкцией. Внутри по кругу вращаются резцы, с помощью которых разрезаются стенки деталей. С помощью орбитального трубореза можно снимать фаску с толстостенных трубок.
3. Цепные — инструменты, которые подходят для проведения работ в любых условиях. Конструкция не имеет вращающихся элементов. Она представляет собой цепь из многочисленных дисков, которая оборачивается вокруг разрезаемой детали. После механического усилия цепь сдавливает трубу. Диски разрезают материал.

Зависимо от типа привода, выделяется несколько видов труборезов:

• механические — простые модели;
• пневматические — рабочий процесс осуществляется за счет пневмоцилиндров;
• гидравлические — рабочие элементы передвигаются под воздействием давления жидкости;
• электрические — подключаются к сети 220 вольт или работают от аккумуляторов.

Пневматические, гидравлические модели устанавливаются на крупных предприятиях, где трубы производятся серийно.

Орбитальный труборез

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.
