Как устроить поле фильтрации для септика: типовые схемы + правила проектированияПоле фильтрации в процессе сооружения

Как выполняется устройство полей фильтрации? Строится дренаж, который может быть замкнутым, а может представлять и незамкнутую систему трубопроводов. В трубах устраиваются отверстия слива. При этом по всей протяженности труб отверстия делаются через одинаковое расстояние.

Обычно для монтажа дренажа применяют трубы с перфорацией Ø 10 см

При этом важно обратить внимание на то, какой диаметр имеют отверстия слива и где именно они расположены. Это связано с тем, что на участке системы, встречающимся первым, объём всех стоков будет на порядок больше, поэтому, чтобы не затапливать грунт, расположенный ниже, требуется проделывать отверстия вверху трубы, при этом размер самих отверстий должен быть немного меньше

Участки дренажа, удаленные от септика, имеют отверстия с большим диаметром, при этом эти отверстия будут располагаться в нижней части труб, а не вверху. Если следовать этим рекомендациям, можно сделать так, чтобы сточные воды распределялись равномерно по всей длине системы.

Проектирование

Прежде чем начинать строительство полей аэрации своими руками, необходимо произвести расчет и составить проект.

Выбор места

Очень важно правильно выбрать место для размещения полей аэрации. Основные требования:

  • место доочистки стоков должно располагаться на максимальном удалении от места, где производят забор питьевой воды. Оптимальное расстояние зависит от степени проницаемости грунта. Чем выше проницаемость, тем большее расстояние должно отделять точку водозабора от места доочистки;
  • от места доочистки до фундамента жилого дома должно быть не менее 6 метров, до фундаментов хозяйственных построек – 1 метр;
  • необходимо удалить место доочистки стоков от места высадки плодовых деревьев и кустарников, иначе растения могут погибнуть от повышенной влажности;
  • нельзя располагать дренажное поле в непосредственной близости от забора с соседним участком, минимальное расстояние должно быть более метра;
  • нельзя размещать площадки фильтрации в местах, где планируется поезд машин.

Как определить длину?

При проведении расчетов необходимо учитывать такие характеристики, как:

  • производительность септика;
  • качество грунта;
  • уровень расположение грунтовых вод.

Приведем пример расчета, чтобы было понятнее, как действовать. Условия задачи:

  • уровень залегания грунтовых вод – более 2 метров;
  • грунт – песок;
  • производительность установки – 2000 литров в сутки.

Алгоритм действий:

  • по специальным таблицам определяем среднегодовую температуру в местности строительства;
  • далее опять же по таблицам определяем нагрузку на метр трубы. К примеру, при залегании почвенных вод ниже 2 метров и среднегодовой температуре менее 6 градусов, нагрузка равна 20;
  • теперь можно легко рассчитать длину трубы, которую должно иметь наше дренажное поле. Для этого делим значение производительности на найденную по таблицам нагрузку. В нашем примере: 2000 / 20 = 100 метров;
  • для определения оптимальной длины необходимо использовать поправочный коэффициент, он зависит от наличия подсыпки и составляет от 1,2 до 1,5. Так, при наличии подсыпки составит 100 / 1,2 = 83,3 метра.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования
Размеры ПФ зависят от площади свободной территории и особенностей ландшафта садового участка. Если места недостаточно, вместо ПФ устраивают поглощающий колодец, который также фильтрует жидкость перед поступлением ее в грунт

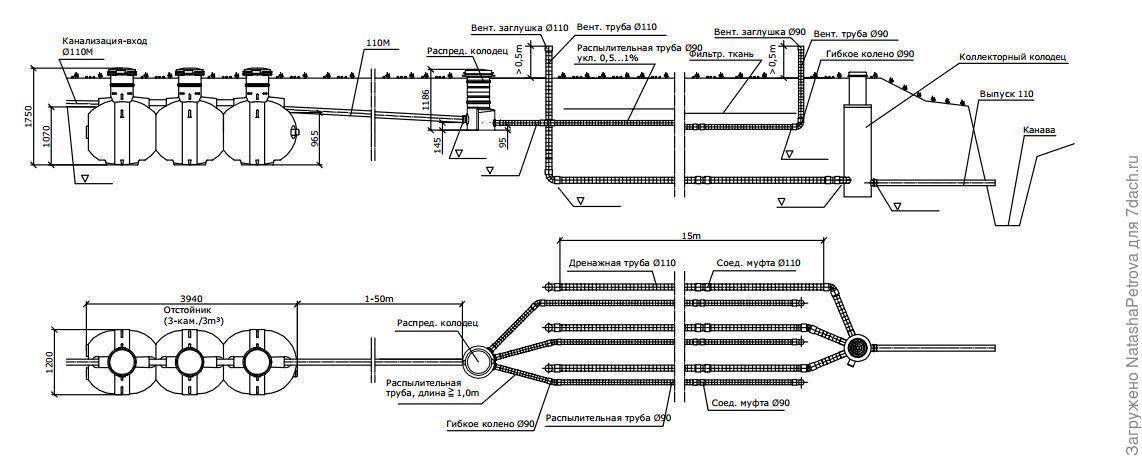

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

  • расстояние между дренами – 1,5 м;
  • длина дренажных труб – не более 20 м;
  • диаметр труб – 0,11 м;
  • интервалы между вентиляционными стояками – не более 4 м;
  • высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

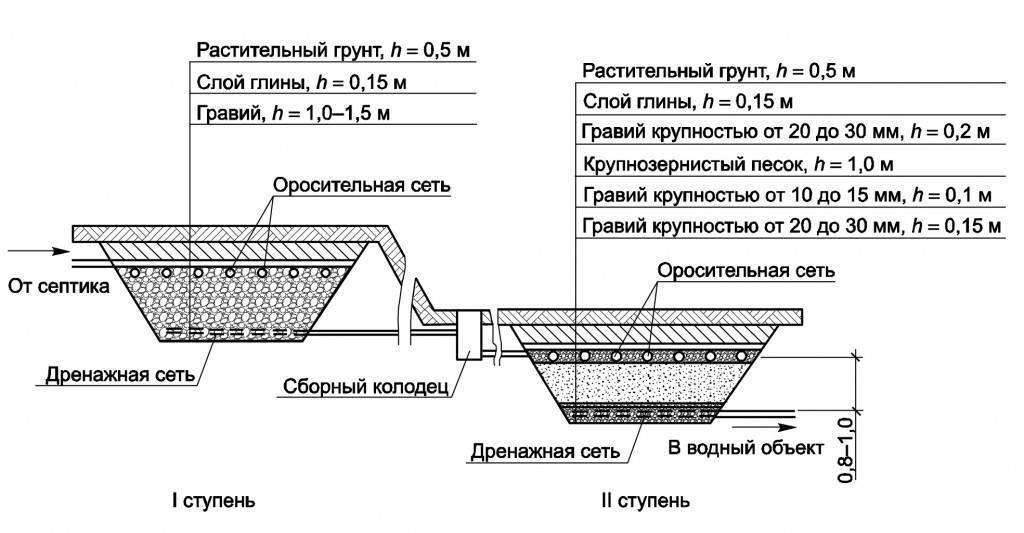

Один из сложных вариантов устройства: после очистки на поле фильтрации вода попадает в накопительный колодец, откуда выкачивается с помощью насоса. Дальнейший ее путь – в пруд или канаву, а также на поверхность – для полива и технических нужд

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика.

Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.

Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома.

Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

  1. Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.
  2. Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
  3. Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный.

В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Как выбирать септик?

Перед тем, как выбрать лучший септик, нужно будет ответить на несколько вопросов, а именно:

  • Оценить средний объем стоков, образуемых в доме за сутки. Этот показатель зависит от числа жильцов частного коттеджа и от оснащенности сантехническими приборами. Понятно, что в доме с несколькими ванными комнатами, стиральной и посудомоечной машиной расход воды будет выше, чем на даче, где имеется только умывальник и душ.
  • Оценить состав грунта на участке, а также, такой показатель, как уровень залегания грунтовых вод. Это необходимо, для того чтобы определить возможность и целесообразность сооружения полей фильтрации.
  • Определить назначение дома – будет ли в нем семья проживать постоянно или же это дача, используемая для периодического отдыха.
  • Определить примерный бюджет на сооружение локальной канализации.
Популярные статьи  Отделка камина своими руками: дизайн, декоративная отделка и поэтапная работа

Только после того, как оценка параметров, приведенных выше, будет произведена, можно будет начинать подбор септика.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Подбор в зависимости от производительности

Независимо от того, планируется ли приобретение готового септика или же установка будет строиться самостоятельно, самый важный параметр выбора – это производительность или способность модели переработать объем стоков, образуемых в доме. От того, насколько велик расход воды, зависит объем камер и их количество.

Совет! Согласно СНиП объем камеры должен вмещать количество стоков, образуемых в доме за трое суток.

  • Если в доме за сутки образуется не более кубометра стоков, то можно выбирать однокамерный септик.
  • Двухкамерные модели нужны там, где в день расходуют от 1 до 10 кубометров воды.
  • При расходе, превышающем 10 кубометров, следует выбирать производительные трехкамерные модели.

Так, если подбирается лучший септик для дачи, на которую члены семьи будут приезжать лишь для периодического отдыха, то можно выбрать самый простой и дешевый вариант – накопитель. Такой септик представляет собой резервуар, в котором собираются и накапливаются стоки. По мере заполнения емкости ее нужно будет регулярно очищать при помощи машины ассенизаторов.

Если решается вопрос, какой септик лучше для дачи, на которой семья будет жить постоянно, то вариант с накопителем будет неудобен, так как чистить емкость придется слишком часто, а это накладно. В этом случае, стоит приобрести сооружение переливного типа, в котором стоки не только накапливаются, но и очищаются.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

При строительстве загородного коттеджа, вопрос, как выбрать септик для дома, является очень важным. Ведь загородные дома, как правило, оборудуются сантехникой в том же объеме, как и городские квартиры.

Кроме того, в таком доме может быть построен бассейн или сауна. То есть, объем сточных вод будет довольно большой и потребуется установка производительной модели очистного сооружения.

При большом расходе воды оптимальным решением может стать септик с аэрацией. Это очистные сооружения, в которых установлено дополнительное устройство – аэратор. Это оборудование необходимо для создания условий для существования аэробных бактерий, которые эффективно очищают стоки, заметно повышая производительность модели.

Подбор септика в зависимости от типа грунта на участке

Традиционные модели предполагают устройство дополнительной системы очистки – полей фильтрации. Однако условия на участке далеко не всегда позволяют выполнить эту работу.

Дело в том, что глинистые грунты плохо пропускают воду, поэтому фильтроваться очищенные стоки не будут. Кроме того, если грунтовые воды залегают достаточно высоко (выше полутора метров от уровня почвы), построить эффективные поля фильтрации становится очень сложно.

Таким образом, септик с полем фильтрации можно построить только там, где имеется подходящий грунт. Конечно, даже на глинистых грунтах можно сделать почвенную фильтрацию, но для этого потребуется проведение большого объема работ, по изыманию части грунта и замене его смесью щебня и песка.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Естественно, что такие работы приведут к существенному увеличению стоимости сооружения местной канализации. Более рациональным решением при наличии тяжелого грунта на участке станет септик с биофильтром. Эти современные локальные станции проводят все стадии очистки воды, поэтому дополнительной фильтрации на выходе не требуется.

Совет! Септики с биофильтрами следует устанавливать только для тех домов, где предполагается постоянное проживание. Дело в том, что при длительных простоях в работе биоматериал, лишенный поступления питательной среды, может погибнуть.

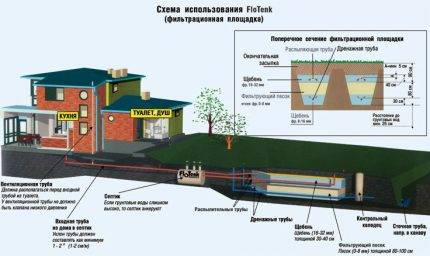

Типовая схема устройства

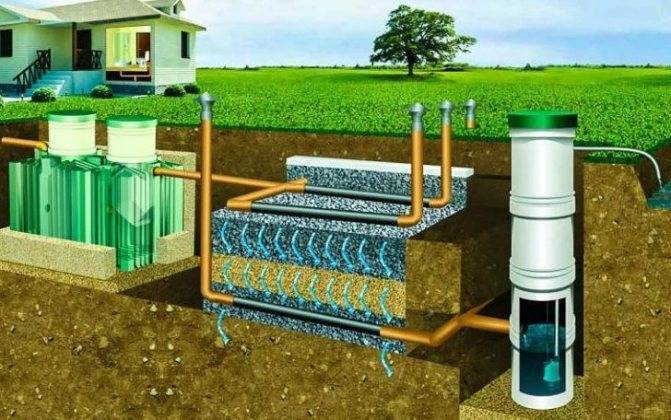

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

коллектора (контрольного колодца, распределительного колодца);
сети пластиковых дрен (дренажных труб с отверстиями);
вентиляционных стояков;
фильтрующей «подушки».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Обратите внимание на толщину дренажной подушки. Минимальным показателем принято считать общую толщину в 1 м, на данной схеме она больше: щебень – 0,3-0,4 м, песок – 0,8-1 м. При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема.

Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

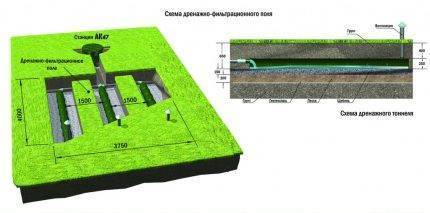

Схема поля фильтрации площадью 4 м х 3,75 м. Расстояние между дренами – 1,5 м, каждая дренажная труба оснащена вентиляционным стояком. В качестве подземного фильтра – «подушка» из песка и щебня с прослойкой геотекстиля

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и  обладает достаточными пропускными свойствами.

При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

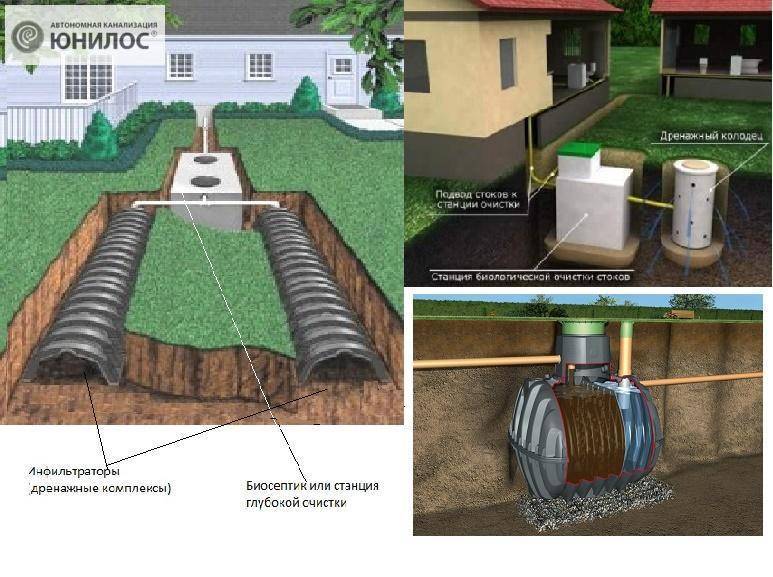

Схема локальной канализационной системы с инфильтратором. На полях фильтрации разбивать цветники не рекомендуют, так как корневая система может повредить трубы. Для инфильтратора, напротив, декор из цветов является наиболее приемлемым вариантом

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Инструкция по монтажу ПФ

Кроме перечисленных материалов потребуется инструмент для выемки грунта (лопаты, ведра, тачки). Траншеи, предназначенные под дрены, имеют не такую большую глубину, как котлован для септика, поэтому строительную технику можно не привлекать. Однако несколько пар рабочих рук ускорят процесс.

Земляные работы — устройство траншей

На первом этапе необходимо подготовить место для укладки перфорированных труб. Существует два пути: можно вырыть один большой котлован, и тогда будет удобнее устраивать дренаж и собирать конструкцию из труб, а можно сделать несколько траншей (по числу дрен), что заметно сократит время строительства.

Глубина котлована должна быть такой, чтобы жидкость в трубах не замерзала в холодный сезон, то есть разветвленную систему труб необходимо разместить ниже уровня промерзания грунта. При устройстве канав нужно помнить о небольшом уклоне, позволяющем жидкости перемещаться естественным путем – самотеком. Величина уклона – 1,5-2 см/метр трубы.

Дренажная конструкция обычно состоит из 2-3 или более веток. Это объясняется тем, что длина одной ветки не должна превышать 20 м, а 20 м явно недостаточно для обеспечения фильтрации всего объема воды

При строительстве ПФ придерживаются строгой геометрии. Котлован, как правило, имеет квадратную или прямоугольную форму, а траншеи одинаковы по длине. Предположим, необходима общая длина труб 60 м – можно сделать 4 ветки по 15 м или 6 веток по 10 м. Длина одной дрены – это расстояние от входной трубы (или коллектора) до последнего вентиляционного «грибка».

Нижнюю часть траншей засыпают крупным песком (от 10 см до 1 м), затем на 0,4-0,5 м гравием (щебнем, галькой). Если необходимы водосборные дрены – их располагают в грунте под песком, но не менее чем на расстоянии 1 м выше грунтовых вод.

Один из вариантов устройства поля фильтрации. Единственное, что не имеет значения – состав грунта, которым производится засыпка установленной дренажной системы. Это может быть и песок, оставшийся от «подушки», и грунт, который достали в процессе устройства котлована

Водосборные трубы ведут к накопительному резервуару, находящемуся в противоположной стороне от септика.

Укладка перфорированных труб

На подготовленное основание укладывают дренажные трубы из пластика. Сам процесс достаточно простой, главное – правильно выбрать трубы. Можно купить готовые – гладкие или гофрированные, с перфорацией и текстильным слоем, а можно взять обыкновенные канализационные и просверлить в них отверстия дрелью. Рекомендуемый диаметр дрен – 100-110 мм.

Гофрированная труба с перфорацией и фильтром из геотекстиля. Материал изготовления – ПНД, диаметр – 110 мм, глубина заложения – максимум 5 м. Продается в бухтах, стоимость погонного метра – 140-160 руб.

Вместе с трубами необходимо приобрести и комплект фитингов для соединения разных элементов. Потребуются уголки и тройники.

Как грамотно наладить вентиляцию

Вентиляционная система необходима, чтобы внутрь труб попадал кислород, без которого аэробные бактерии теряют свою жизнеспособность. Для вентиляционных стояков можно использовать обычные серые канализационные трубы, прикрыв их сверху крышками, чтобы защитить от попадания мусора.

Популярные статьи  Как снять обои со стен быстро: основные способы

Если дрены не длиннее 4 метров, вентиляционные трубы устанавливают в конце веток. Более длинные трубы оснащают 2-4 стояками-«грибками», которые врезывают в дрены с помощью тройников

Минимальная высота труб вентиляции над грунтом – 0,5 м. Обычно их стараются делать более аккуратными или декорируют, чтобы сохранить эстетическую привлекательность садового ландшафта.

Обратная засыпка и дальнейшее обслуживание

После укладки перфорированных труб необходимо произвести засыпку. С боков и сверху каждая ветка засыпается щебнем (верхний слой – примерно 50 мм), затем укрывается слоем геотекстиля и финишным толстым слоем грунта. Геотекстиль используют для того, чтобы предотвратить заиливание труб. Землю над дренами необходимо утрамбовать, но так, чтобы не повредить трубы.

Поле фильтрации включается в работу вместе с септиком. Специальных действий по обслуживанию дрен не предусмотрено. Считается, что ПФ функционирует безотказно на протяжении 6-7 лет, после чего необходимо разобрать конструкцию и заменить гравийный фильтр. Чтобы увеличить срок службы фильтра, геотекстиль укладывают и под слой гравия (щебня).

Для чего нужен септик

Так уж получается, что в систему канализации мы сливаем далеко не кристально чистую воду, а очень даже загрязненные стоки. Понятно, что вы, как бережный хозяин, не будете насиловать систему, как это делают жильцы на съемных квартирах. Есть мусор, который уместно выбросить в контейнер, а не смывать в унитаз. Но все же, в известной степени, он будет и у вас.

Септик в частном доме, отвечает за очистку канализационных стоков. Есть множество промышленных образцов, с химической и биологической очисткой, из полимерных материалов повышенной прочности и долговечности. Сделать такой своими руками, пока не представляется возможным, такие технологии в подвал не поместишь. А делать надо.

Как сделать поле фильтрации своими руками (инструкция по монтажу, земляным работам, укладке труб и наладке)

Работы по подготовке поля фильтрации для септиков включают несколько фаз:

Фаза 1 – подготовка места для закладки труб

Предлагается два способа:

  • вырыть котлован;
  • сделать несколько траншей

Раскладку труб делают с учетом промерзания почв для данной местности. Котлован должен иметь наклон 1.5-2.0 см на погонный метр трубы.  Чтобы обеспечить самотек жидкости. Нижнюю часть котлована засыпают гравием (30-40 см), в который иногда, при необходимости, укладывают водосборные трубы для отвода воды в сборный резервуар. Котлован засыпают фильтрующим песком (до 1 метра).

Фаза 2 – укладка дрен

На подготовленное таким образом фильтрующую подушку укладывают дрены.

Фаза 3 – установка вентиляции

Установка вентиляционных труб создает благоприятные условия для развития аэробных бактерий. Это повысит уровень качества биологической очистки. Для вентиляции используют пластиковые трубы. Они выступают над землей на 0,5 метра.

Фаза 4 – финишная засыпка грунтом и обслуживание

После кладки и установки вентиляции, трубы засыпают щебнем (до 50 см), укрывают геотекстилем для защиты от заиливания, и засыпают финишным грунтом

Утрамбовывать землю следует с осторожностью. Статистика показывает – аэрационные поля для септика надежно служат 7 лет

Поле фильтрации в глинистой почве и суглинке

На глинистой почве тоже создают поля фильтрации для септиков, несмотря на то, что глина плохо пропускает жидкость. При проведении работ надо предпринять следующие меры:

  • использовать тонкие трубы небольшого диаметра;
  • увеличить протяженность траншеи или котлована. Это снизит нагрузку на единицу площади;
  • дно выстилается слоем песка в 70 см;
  • слой щебня потребуется увеличить на 30% для усиления водонепроницаемости.

Важно! Пропускная способность почв из песка около 30 л/сут на 1 погонный метр трубы. Для почвы с высоким содержанием глины почти в 10 раз ниже

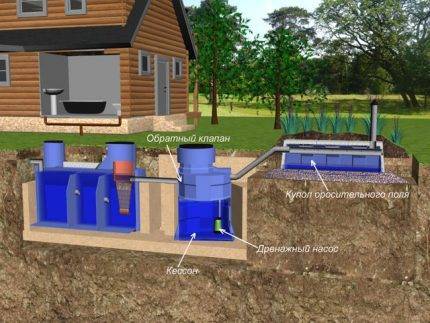

Поле рассеивания при высоком уровне грунтовых вод и риске подтопления

На площадях с повышенным подъемом грунтовых вод, дренажное поле для септика создают в виде насыпи. Есть ряд особенностей при формировании этого сооружения:

  • насыпь позволяет достигнуть нужного расстояния до уровня воды в 1,5 метра;
  • требуется защита от промерзания;
  • высадка растений с небольшой корневой системой;
  • потребуется установка для перекачки воды (фильтрационное поле выше уровня подачи жидкости из септика).

Эти мероприятия повысят стоимость сооружений по сравнению с классической схемой очистки.

Обустройство поля фильтрации на рельефе с уклоном

Поле орошения для септика следует устраивать на открытом месте с ровным рельефом. Уклон на фильтрационном поле для септика должен составлять не более 2.0 см на метр.  В таких условиях жидкость стекает естественным путем. Если уклон участка превышает допустимые нормы, то потребуется изменение рельефа, создание ступенчатого профиля.

Септик с полем фильтрации

Септик – емкость для отстаивания и очистки воды до 40-50%. Конструкция оснащена фильтрами. Они позволяют отстаивать и очищать воду до 40-50%.

Септик – это лишь часть очистного сооружения, устройство для грубой очистки. Производители предлагают несколько разновидностей септиков, но все они требуют дополнительной очистки стоков после них. Чтобы достичь полноценной работы очистной установки, необходимо строить дренажное поле для септика, которое можно сделать своими руками.

Дренажный тоннель (как замена фильтрационного поля)

Иногда поле аэрации для септика заменяют дренажным тоннелем. Устройство не требует отдельного места на участке. Над ним доступно устраивать различные сооружения.

К недостаткам тоннелей следует отнести высокую цену. Такие достоинства, как прочность и долговечность, достаточная степень очистки воды, перекрывают эти недостатки. Тоннели не требуют постоянного обслуживания и не доставляют проблемы домовладельцу.  Не придется вести строгий учет количества воды поступающее в канализацию.

Сделать такие сооружения своими руками сложно. Глубина залегания траншеи до 2 метров, а ширина на 50 см больше диаметра модуля. Слой песка в траншее 50 см, щебня – 30 см. Фильтрующую подушку из песка и щебня утрамбовывают и устанавливается модуль. Затем соединяют с септиком.

Тоннели сообщаются между собой. После монтажа вентиляционных отводов и покрытия модуля геотекстилем, фильтрационную траншею для септика заполняют грунтом и уравнивается с поверхностью участка.

Несколько способов сделать канализацию для дома

Сточные воды из дома для очистки поступают в септик, затем в дренажный колодец, из которого уходят в грунт.

Эти осадки периодически необходимо удалять из септика с помощью ассенизационной машины. Из первой камеры вода переливается в следующую камеру, где также происходит осаждение мелких частиц.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Но не все вещества способны перерабатывать анаэробы. Поэтому из септика осветленная вода направляется в дренажный колодец. Там обитает другой вид бактерий – аэробы и процессы по разложению органических остатков идут с участием кислорода. Очищенная вода из дренажного колодца уходит в грунт.

Глубина септика не должна превышать 3 метров. Этот параметр диктуется возможностями ассенизационной машины.

Дренажный колодец делается также в котловане.

Выбор размеров дренажного колодца зависит как от объема стоков, так и от фильтрующих способностей грунта. Дренажный колодец делается в следующем порядке.

Вырывается котлован. Между дном котлована и уровнем грунтовых вод должно быть не меньше 1 метра.

При строительстве септика и дренажного колодца необходимо соблюсти следующие расстояния, которые предусмотрены нормативными актами:

– до колодца – 50 метров;

– до водоема – 30 метров;

– от септика до дома – 5 метров;

– от колодца до дома – 8 метров.

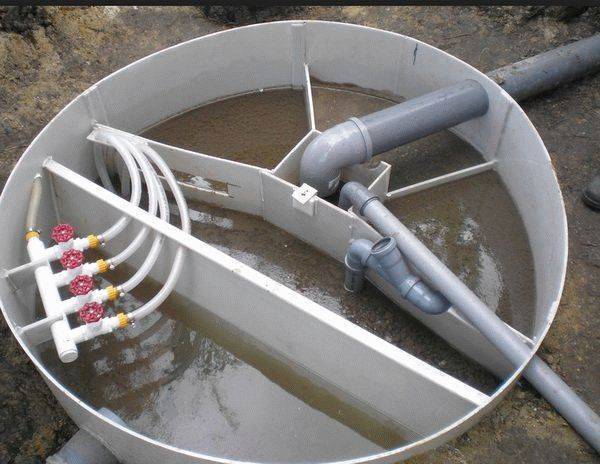

Станция биоочистки представляет из себя сложную конструкцию, в которой умещен целый комплекс очистных сооружений. Но размеры станции довольно скромные. Особенность в том, что для ее работы требуется электроэнергия. Также не допускается, что бы температура внутри понижалась ниже нуля градусов. Также могут иметься ограничения по нахождению в стоках фтора и чистой воды (без органики), так как это может привести к гибели колоний бактерий. Установка и обслуживание таких станций ведется специализированными организациями.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Преимущество станции биологической очистки в компактности, в отсутствии необходимости изыскивать места для фильтрующих площадей, и в том что на выходе из станции получается практически чистая вода (не менее 95% очистки), которую можно сбрасывать куда угодно, например, использовать для полива огорода. Небольшой осадок, который периодически нужно извлекать из станции, можно использовать как удобрения (в случае если химии в стоках не так много). Т.е. вызов ассенизаторов не требуется. В случаях плотной застройки, станции биоочистки становятся безальтернативным вариантом.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

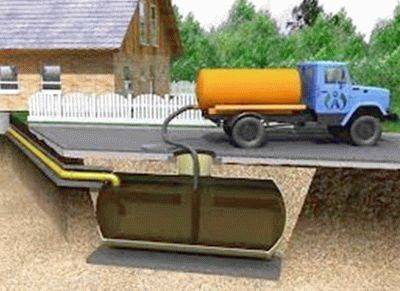

Емкость для сбора сточных вод.

Если на даче постоянно никто не живет, то может выручить и просто емкость для сбора сточных вод. Собственно речь идет об однокамерном септике без сброса. Очистка такой емкости должна производиться ассенизаторами по мере ее наполнения. Но стоимость таких услуг не маленькая. Для их выполнения с организацией заключается договор, в котором указывается периодичность очистки. Поэтому стоит подумать об объеме сточных вод заранее. Среднестатистический объем на одного человека составляет – 0,15 м куб. Если емкость сделать объемом 5 м куб., то для одного постоянно проживающего человека, периодичность вывоза стоков составит 33,3 суток. А для 4 человек – 8,3 суток. Не окажутся ли услуги по вывозу стоков непомерно дорогими? Но если сбросы воды бывают лишь изредка, в периоды посещения дачи, то возможно такой способ окажется выгодным.

Популярные статьи  Умный дом на базе контроллеров Arduino: проектирование и организация управляемого пространства

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Дренажный колодец можно заменить биофильтром или аэротенком.

Это сложные системы, но они позволяют заменить дренажный колодец, если его создание по условиям размещения или по составу грунтов не осуществимо.

Существуют ли другие решения?

Далеко не все могут использовать поле фильтрации как способ доочистки канализационных стоков. Как поступать тем, кто владеет участком глинистой земли или построил дом на территории с высоким уровнем грунтовых вод?

Рекомендации по выбору септиков для высокого УГВ описаны в этой статье.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования
Схема работы станции биологической очистки. Пройдя через несколько резервуаров, оснащенных аэраторами, эрлифтами и фильтрами, вода становится чистой на 98%. Главную функцию по переработке отходов, как и в септиках, выполняют анаэробные и аэробные бактерии

Также можно создать канализационную систему с фильтрующим колодцем, но для его монтажа необходим также ряд условий (например, не глинистый грунт и расположение грунтовых вод на метр ниже условного дна колодца).

Если просто установит септик без доочистки, в грунт будет поступать недостаточно осветленная и обеззараженная вода и может появиться неприятный запах.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Размеры ПФ зависят от площади свободной территории и особенностей ландшафта садового участка. Если места недостаточно, вместо ПФ устраивают поглощающий колодец, который также фильтрует жидкость перед поступлением ее в грунт

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

  • расстояние между дренами – 1,5 м;
  • длина дренажных труб – не более 20 м;
  • диаметр труб – 0,11 м;
  • интервалы между вентиляционными стояками – не более 4 м;
  • высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Один из сложных вариантов устройства: после очистки на поле фильтрации вода попадает в накопительный колодец, откуда выкачивается с помощью насоса. Дальнейший ее путь – в пруд или канаву, а также на поверхность – для полива и технических нужд

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Схема и принцип обустройства поля фильтрации

Канализация с системой подземного рассеивания стоков, как правило, работает по такой схеме:

  1. Сточные воды поступают по входной трубе в септик.
  2. Оставляя часть отходов в септике, стоки попадают через выводящую трубу в трубу-распределитель.
  3. Через рассеивающие трубки жидкость равномерно распределяется по полю, проходя через очистной слой.
  4. Газообразные продукты переработки стоков выводятся через вентиляционные трубы, которые устанавливаются на рассеивающей системе.

Рассеиватели укладываются в 3-4 траншеи. Лучше всего использовать дренажные или перфорированные канализационные трубы. Перед размещением на дно следует высыпать смесь песка и гравия толщиной 1 м или больше. Это – главный фильтр конструкции.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Схема поля фильтрации

Сверху размещается ещё один слой, из щебня фракции 20-40 мм. Трубы должны располагаться в его толщине: под ними — 30 см, над ними – от 10 см материала. Поверх «начинки» нужно выстелить геотекстиль. Он защитит конструкцию от попадания сора извне.

Внимание! Труба должна располагаться под уклоном 1° от распределителя

Расчёт фильтрационного поля

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Если вы сооружаете очистное сооружение своими руками, то произвести правильный расчёт поля фильтрации вы можете с учётом следующих параметров:

  • Протяжённость трубопровода зависит от типа грунта и производительности локального очистного сооружения. Так, при объёме септика от 1,5 до 15 кубов протяжённость труб для песчаных грунтов может быть в пределах от 1 до 10 м, для супесей – от 1 до 15 м, для суглинков – от 2 до 20 м.
  • На перепад высоты трубопровода влияет длина капилляра. Например, при длине капилляра 0,01 м перепад высоты составляет 0,12 м, а при длине капилляра 0,1 м перепад высоты равен 1,198 м.
  • На протяжённость дренажного трубопровода существенное влияние оказывает диаметр трубы. Чем меньше размеры её сечения, тем длиннее должен быть трубопровод.
  • В зависимости от типа грунта выбирается нагрузочная способность труб для дренажа.

Пример расчёта труб орошения мы произведём  для фильтрационного поля, устройство которого будет выполняться на песчаных грунтах для септика производительностью 1 м³/сут при глубине прохождения грунтовых вод  2 м. Протяжённость дренажного трубопровода рассчитываем так:

  1. Находим среднегодовую температуру в регионе. Допустим, она равна -30°С.
  2. По специальной таблице определяем нагрузку на погонный метр труб при глубине прохождения грунтовых вод равной 2 м и указанной среднегодовой температуре. Эта величина равна 20.
  3. Далее 100 литров (объём однокубового септика) нужно разделить на 20. Мы получим 50. Это примерная протяжённость труб поля фильтрации.
  4. Нагрузку на дренаж принимаем по таблице. Она равна 1,2-1,5 при условии использования грунтовой подушки.
  5. Теперь 50 нужно разделить на коэффициент равный 1,2. Получим 41,7. Это искомая протяжённость трубопровода для данных условий использования.

Переполнение дренажной траншеи

Практика показала, что дренаж не всегда работает эффективно, допустим, если вы делаете дренажное поле или дренажную траншею на участке, который расположен на бывшем поле, то готовьтесь к тому что канализационные стоки будут уходить гораздо медленнее чем в других случаях. Один раз я попался на такой участок, где дренажный колодец не успевал рассасывать сток и постоянно переполнялся. Мы решили выкопать дренажную траншею, по вышеизложенному методу. Траншея составила 10 м и заложен был в нее кирпич.

В итоге, из-за погодных условий, а дожди у нас нынче сильные, данная траншея так же заполнилась и перестала распределять сток в грунт.

Современные септики для частного дома это достаточно большие системы, способные служить длительное время и не засорятся. Этому способствует дренаж. Но оборудование дренажного поля должно быть правильным…

Устройство септика является хорошим методом создания современной канализационной системы. В нем происходит сбор сточных вод, их отстаивание и переработка, твердые частицы оседают на дно емкости, а осветленные стоки отводятся на дальнейшую доочистку. Учитывая то, что очищение стоков в самом септике не является достаточным, то дополнительная очистка обязательна, для чего обустраивается дренаж для септика.

Схема работы септика с почвенной доочисткой стоков через дренажные трубы

Обустройство осуществляется двумя методами:

изготовление фильтрационного колодца;

организация дренажного поля.

Наиболее распространенным способом является последний.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
