Оборудование для резки труб: виды инструментов и особенности их применения

Содержание

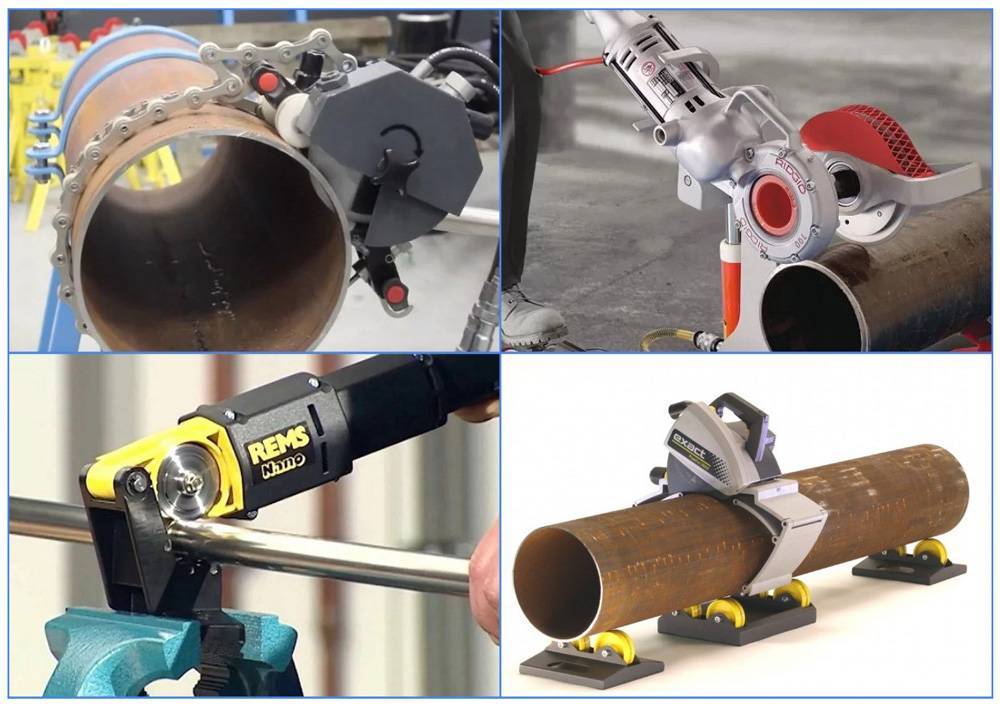

Какими бывают электрические и пневматические труборезы

Когда планируется проложить масштабную коммуникационную систему или провести глобальные ремонтно-монтажные работы, используют промышленный инструмент: электрические или пневматические труборезы. Они одинаково хорошо подходят для работ на производстве и в полевых условиях, и производят обработку трубы максимально быстро и чисто. Большинство моделей автоматических промышленных труборезов одновременно с резкой снимают фаску, подготавливая ее к дальнейшей сварке.

Основное отличие электрических труборезов от пневматических: размеры. Пневматические труборезы за счет компактного привода гораздо меньше электрических по габаритам и по весу.

  • Электрический труборез работает от обычной розетки. При резке труб далеко от электросетей труборез легко подключают к бензиновому или дизельному генератору.
  • Для работы пневматического трубореза необходим компрессор.
  • Для работы гидравлического трубореза нужна гидравлическая станция.

Автоматические труборезы по типу конструкции делятся на неразъемные и разъемные

Рис. Два типа конструкции автоматических промышленных труборезов

Неразъемные труборезы располагаются с торца трубы и фиксируются при помощи самоцентрирующегося зажима. Они обладают компактными габаритами и не требуют наличия большого пространства вокруг трубы.

  • Неразъемные приборы быстро монтируются на трубном элементе и обладают способностью качественно раскраивать как тонкостенные, так и толстостенные (до 100 мм) детали из легированной и нелегированной стали
  • Разъемные машинки для резки стального трубного материала легко крепятся в любом месте трубопровода.
  • Устройство состоит из взаимозаменяемых модулей и размещается на наружной части поверхности.
  • Несмотря на то, что рабочие элементы занимают минимальное пространство вокруг трубы, срез при отсечении получается очень точным и не требует дополнительной обработки.

Рис. Неразъемные труборезы

Разъемные электрические труборезы не только осуществляют рассечение стальных труб на фрагменты нужного размера и делают торцовку, но и удаляют фаску с верхней кромки.

  • Режущим элементом в труборезе выступает пара резцов, активирует работу инструмента электро- или пневмомотор в зависимости от привода.
  • Благодаря разъемному корпусу из двух частей, разъемный труборез можно поставить на функционирующем трубопроводе и быстро устранить внезапную поломку и провести ремонт любой сложности.
  • Для увеличения скорости обработки один из резаков крепят на край трубопроката, а вторым в процессе срезают фаску. Фиксация устройства осуществляется специальными кулачками. Обычно их бывает от 4 до 8 штук.

Рис. Разъемные труборезы

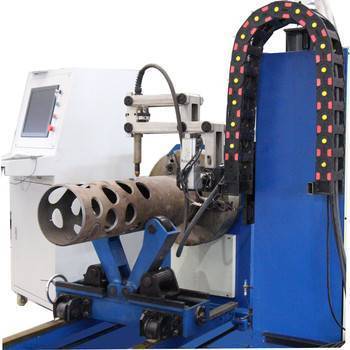

Автоматические труборезы с электро- и пневмоприводом могут обеспечить точный срез без заусенцев, в большинстве случаев они оснащаются дополнительным резцом для снятия фаски и могут проводить одновременно две операции: отрезать трубу и снимать фаску с торца. В редких случаях модели труборезов оснащаются дополнительными опциями для расточки труб под сварку.

Для полноценного контроля всех процессов прибор оснащается сервоприводом. Он дает возможность пристально следить за вращающим моментом и своевременно регулировать быстроту разрезов.

ГОСТы

Многообразие различных вариантов конструкций создает трудности для создания типовых цепочек труборезов, объединенным единым стандартом. Назначение, технические характеристики отданы на откуп производителям, чтобы не ограничивать устройство в инновационном развитии.

Оборудование для резки труб: виды инструментов и особенности их применения

Электрический труборез Exact PipeCutting System 170 (220 В, ф.диска 140 мм, 1 кВт, 5,7 кг.). Фото Сварщик Алтая

Единственным видом труборезов, на которые существует ГОСТ – это кумулятивные. Все они одноразового применения и применяют строго регламентированные взрывчатые вещества. ГОСТ Р 55784 – 2013 является важным документом исполнение которого гарантирует надежную работу кумулятивных труборезов.

Лучшие электрические труборезы

Подобные модели оснащены двигателями и получают питание от электрической сети. Они отличаются высокой производительностью, аккуратностью реза и могут работать с различными материалами.

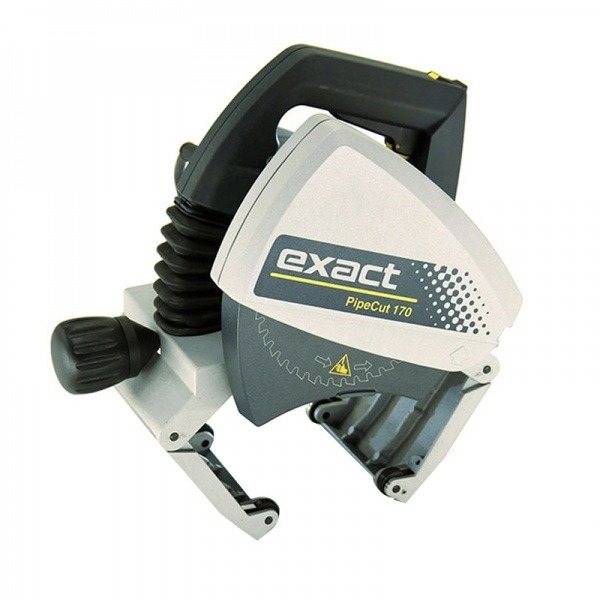

Exact Pipecut 170

4.9

★★★★★оценка редакции

95%
покупателей рекомендуют этот товар

Модель обладает небольшими габаритами, удобна для переноски и легко устанавливается на трубы различного диаметра. В комплект включены специальные опоры, шестигранные ключи и отрезной диск. Транспортировку упрощает наличие прочной сумки.

Максимальная толщина стенок, которые может распилить резак, составляет 14 мм. Скорость вращения пилящего элемента — 4000 об./мин. Защитный кожух гарантирует высокий уровень безопасности при работе под любым углом. Корпус выполнен из ударостойкого материала и не боится падений с небольшой высоты.

Достоинства:

  • компактность и удобство транспортировки;
  • богатая комплектация;
  • прочный корпус;
  • безопасность использования.

Недостатки:

высокое энергопотребление.

Exact Pipecut 170 может работать с материалами различной степени твердости. Универсальное решение для резки пластиковых, алюминиевых, стальных и чугунных труб.

Liden Roar-270

4.9

★★★★★оценка редакции

93%
покупателей рекомендуют этот товар

Уникальная система фиксации дает возможность надежно установить эту модель на трубе диаметром 15-270 миллиметров. Система плавной регулировки оборотов обеспечивает аккуратный и точный рез без потери производительности.

Мощность двигателя составляет 1200 Вт. Небольшие габариты упрощают хранение и транспортировку устройства весом 7 кг. В комплектацию включены износостойкий пильный диск с твердосплавными пластинами, роликовые опоры, шестигранные ключи.

Достоинства:

  • мощный двигатель с высокой производительностью;
  • компактность;
  • богатая комплектация;
  • аккуратный рез.

Недостатки:

шумная работа.

Liden Roar-270 подойдет для работы со стальными, медными и пластиковыми трубами. Удобный резак для эксплуатации на выезде.

Hongli QG8

4.8

★★★★★оценка редакции

89%
покупателей рекомендуют этот товар

Среди особенностей модели следует выделить наличие широких опорных ножек. Они обеспечивают устойчивость инструмента на ровной поверхности и снижают вибрацию при эксплуатации в интенсивном режиме. Прочная конструкция не боится механических повреждений. Максимальная толщина стенок труб для резки составляет 8 миллиметров.

Асинхронный двигатель мощностью 550 Вт издает низкий уровень шума. Ровный рез без необходимости дополнительной зачистки гарантирует аккуратную обработку труб различного типа. Отсутствие абразивной пыли и вылетающих искр повышает безопасность и комфорт при использовании устройства.

Достоинства:

  • высокая прочность;
  • хорошая устойчивость на поверхности;
  • низкий уровень шума;
  • аккуратный рез;
  • безопасность.

Недостатки:

высокая цена.

Hongli QG8 предназначен для резки стальных и оцинкованных труб. Верное решение для эксплуатации на стройплощадке.

Stalex HPPC-12

4.8

★★★★★оценка редакции

87%
покупателей рекомендуют этот товар

Во время эксплуатации трубореза Stalex исключен риск случайного попадания в мастера абразивной пыли, искр, стружки и прочих опасных предметов, что обеспечивает высокий уровень безопасности. Отсутствие шума в процессе резки гарантирует комфортную работу в любой обстановке.

Максимальный диаметр разрезаемой трубы достигает 323 миллиметров, толщина стенок — 10,3 мм. Прочная конструкция не боится механических повреждений и устойчиво стоит на поверхности благодаря четырем опорным ножкам.

Достоинства:

  • высокая прочность;
  • долгий срок службы;
  • безопасность оператора;
  • вибростойкость;
  • тихая работа.

Недостатки:

тяжелый.

Труборез Stalex HPPC-12 рекомендован для резки стальных труб под прямым углом. Надежный выбор для профессиональной мастерской.

Сферы применения ручных инструментов

Ручные инструменты в основном применяются в домашних условиях. Это связано с их низкой производительностью. В то же время к этому подталкивает и их стоимость, которая в разы ниже, чем у электроприводных аналогов.

Популярные статьи  Датчики температуры для отопления: назначение, виды, инструкции по установке

Однако и на профессиональном производстве нередко возникают ситуации, когда работе мешает труба толстостенная, а применение электроинструмента невозможно, например, из-за высокой влажности или опасности взрыва. В таких случаях применение профессионального ручного инструмента остается единственно возможным вариантом. Независимость от источников питания — их главное преимущество.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

  1. по типу привода;
  2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

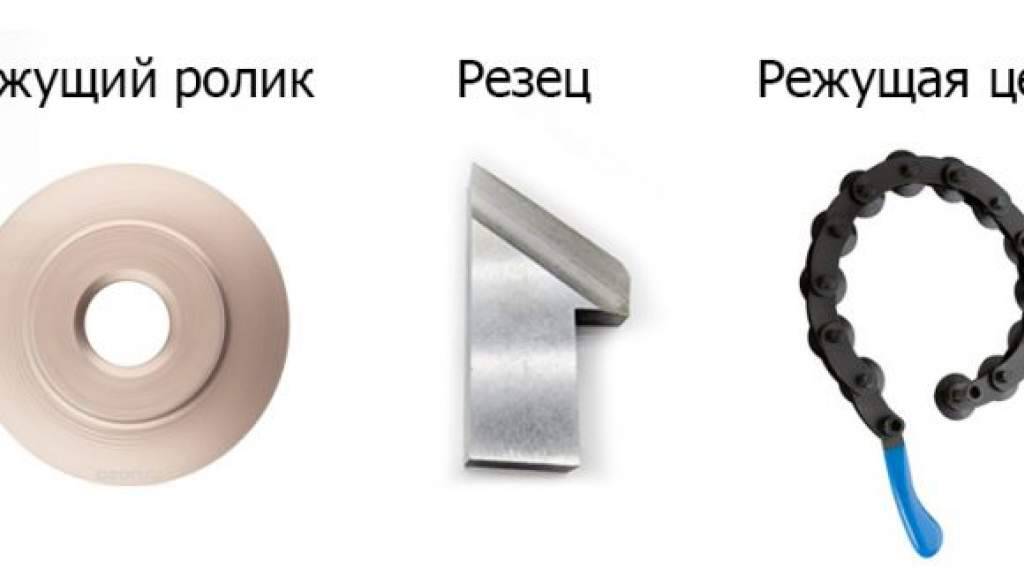

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

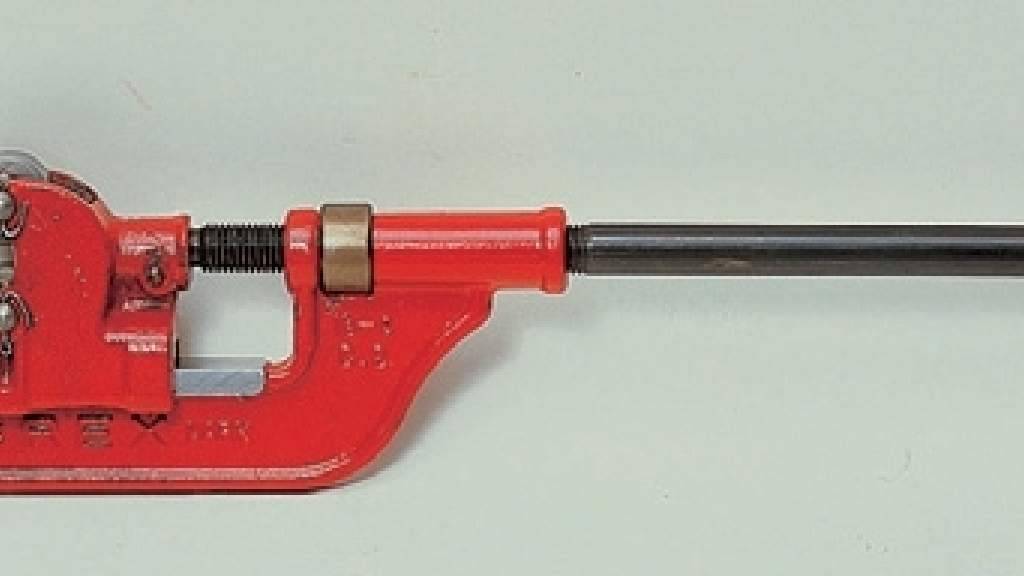

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

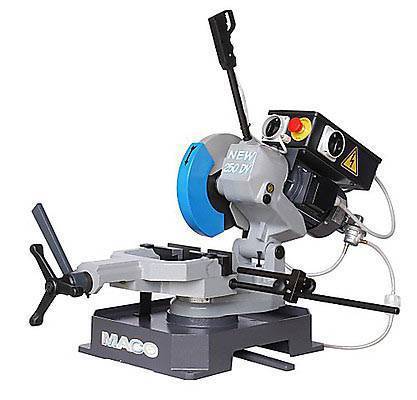

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

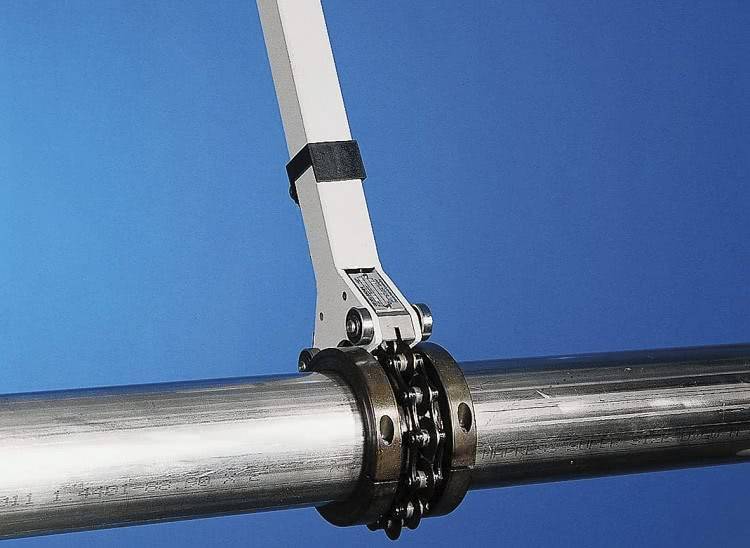

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

На что обратить внимание при покупке

Выбор устройства для выполнения определённой трудовой деятельности, не всегда можно назвать лёгкой задачей. На рынке строительного оборудования существует огромное количество изделий для резки труб, различных марок и производителей. Поэтому иногда трудно остановить свой выбор на конкретной модели инструмента, не определившись со следующими параметрами:

  • Необходимое качество резки, которое установлено техническим заданием на выполнение работы. К качественным показателям можно отнести наличие заусениц на торцах обрабатываемой детали, шероховатость поверхности, степень оплавления краёв резки.
  • Объём изготовления деталей зависит скорость резки, которую способен выполнять инструмент.
  • Основные параметры заготовок.
  • Навыки оператора для выполнения резки.

Помните, что к выбору инструмента нужно подходить серьёзно, так как приобретается он на длительный срок. При покупке устройства для резки ценовому фактору нельзя придавать решающее значение, главное, чтобы оборудование, на котором предстоит работать, полностью соответствовало цели приобретения.

Виды труборезов по типу конструкции

Оборудование для резки труб: виды инструментов и особенности их применения

Труборезы также подразделяется по конструкции. Они бывают:

  1. Ножничными.
  2. Резцовыми.
  3. Роликовыми.
  4. Цепными.
  5. Роторными.
  6. Храповыми.

Ножничные

Оборудование для резки труб: виды инструментов и особенности их применения

Модели ножничного типа похожи на ножницы по металлу, форма губок которых адаптирована под небольшие по диаметру трубы. Они позволяют разрезать пластиковые и металлопластиковые изделия. Непригодны для резки железных и тонкостенных пластиковых труб. Режут трубки за счет действия острого полотна.

Резцовые

Этот инструмент оснащен скругленной обоймой фиксирующей трубы и крутящимся острым диском. Благодаря прижимному механизму удается хорошо прижимать режущий диск к трубе. В результате постепенного затягивания трубореза диск углубляется в стенку изделия до тех пор, пока полностью его не разрежет. В итоге срез на трубе получается ровным и аккуратным. Рассчитан на работу с пластиковыми, металлопластиковыми и железными трубами.

Роликовые

Оборудование для резки труб: виды инструментов и особенности их применения

Эти модели позволяют резать закрепленные трубы. Они режут материал за счет 1-4 роликов. Принцип работы, как и у резцовых. В зависимости от конструкции роликовый инструмент может резать труб прижатые к стенам и полам с зазором от 3 см. В результате постепенного затягивания прижимного винта обоймы и вращения роликов труба полностью разрезается.

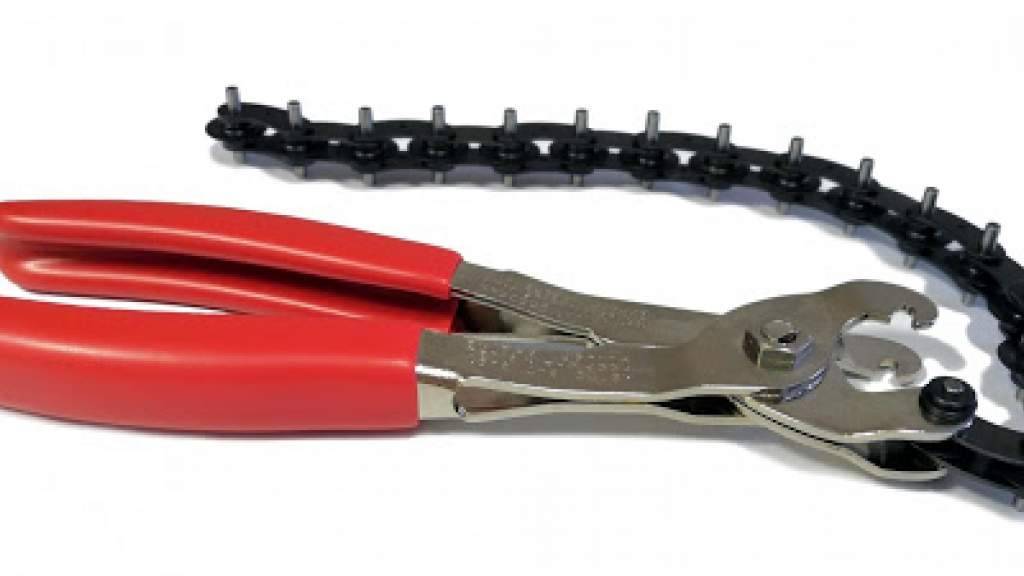

Цепные

Оборудование для резки труб: виды инструментов и особенности их применения

Труборезы цепного типа рассчитаны на хрупкие трубы (керамические, чугунные и т. д.). Работают так же, как роликовый и резцовый инструмент. Режут трубы цепью, похожей на рабочее полотно бензопилы. Она хорошо врезается в трубу по всему диаметру, которая равномерно разрезается в процессе вращения. Позволяет работать даже с толстостенными трубами.

Роторные

Это самые дорогие инструменты Они работают наподобие хомута. В них используется много съемных режущих роликов, поэтому можно в любое время заменить поврежденные. Главная особенность роторных моделей – переставляемая рукоять. За счет этого инструмент можно установить на трубу в труднодоступных местах, где другое оборудование использовать не получится. По эффективности они сравнимы с цепными. Способны резать трубы с толщиной стенок до 19 мм.

Оборудование для резки труб: виды инструментов и особенности их применения

Храповые

Эти орудия труда рассчитаны на работу с металлопластиковыми изделиями. За счет храпового механизма быстро и эффективно режут однослойные трубы. Рассчитаны на резку труб Ø до 3 см. Очень производительные, поэтому самые востребованные.

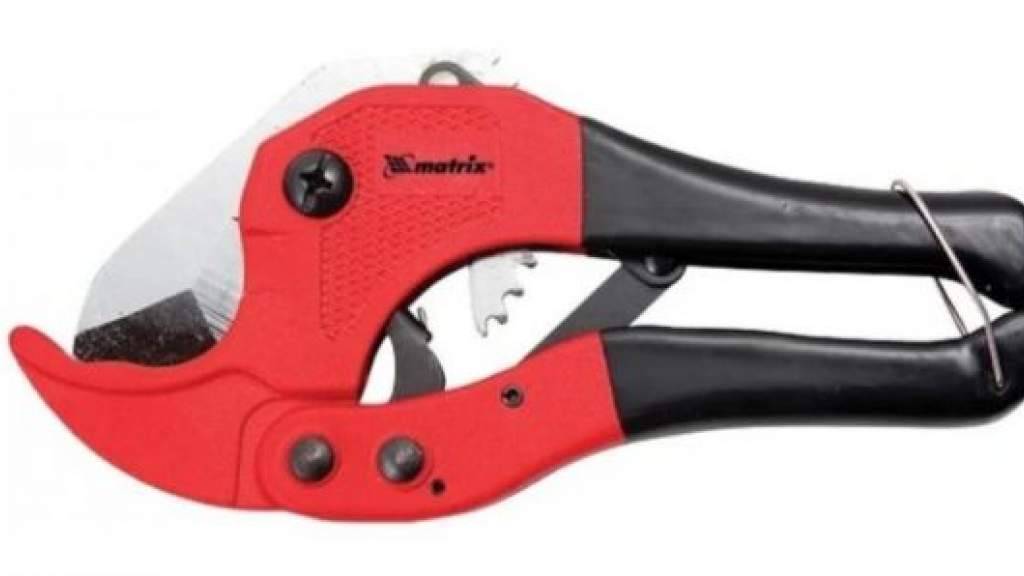

Как выбрать ножницы для резки полипропиленовых и ПНД труб?

Ножницы подбираются с учетом диаметра и величины труб, с которыми предстоит проводить работу.

  1. Для холодного водоснабжения и теплого пола, в котором теплоноситель не нагревается больше 45° С выбирают PN 10.
  2. Для трубопровода с повышенными показателями давления подходит PN 16.
  3. PN 20- универсальная модель, которая подходит для холодного и горячего водоснабжения. Однако должны соблюдаться такие условия – температура воды 80°С, а давление — 2 Мпа.
  4. PN 25 покрывают стенки фольгой, что позволяет выдерживать большие температуры +95°С с давлением в 2,5 Мпа.

Кроме труб для проведения работ используются соединительные элементы с латунными впрессованными вставкам, которые позволяют переходить на другие материалы. Только профессиональные режущие инструменты способны ровно разрезать трубу любого диаметра и толщины стенок.

Важно обращать внимание на такие параметры:

  1. Качественное лезвие изготовлено из нержавеющей стали. Угол заточки при этом — 30 градусов.
  2. Выбирайте прорезиненные рукоятки, такой инструмент хорошо ложиться в руку и работа с ним более комфортная.
  3. Опора должна быть надёжной и широкой.
  4. Оснащенность автоматическим отводом опоры и рейки с лезвием укрощают работу с прибором.
Популярные статьи  Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа

Виды приспособлений для резки полипропиленовых труб

Продаются полипропиленовые трубы прямыми отрезками длиной до 12 метров либо бухтами. Поэтому в процессе монтажа нередко возникает необходимость в их резке с последующей сваркой.

Как известно, деньги любят счёт. С учётом этого, вполне естественным выглядит желание любого человека, столкнувшегося с такой проблемой, купить качественные ножницы для резки полипропиленовых труб по оптимальной цене

Здесь важно понимать один нюанс. Если предстоит небольшой ремонт, в ходе которого будут изготавливаться лишь несколько сегментов трубопровода, подойдут дешёвые ножницы. Их лезвия производятся из стали не самой дорогой марки

Поэтому по сравнению с качественными аналогами они затупятся гораздо быстрее. Но зачем платить больше, если пользоваться ножницами вы будете всего несколько раз?

Их лезвия производятся из стали не самой дорогой марки. Поэтому по сравнению с качественными аналогами они затупятся гораздо быстрее. Но зачем платить больше, если пользоваться ножницами вы будете всего несколько раз?

Другое дело, если вы планируете заниматься прокладкой полимерных труб или их ремонтом часто (в обширном домашнем хозяйстве или на профессиональном уровне). Без наличия качественного инструмента в этом случае вам не обойтись.

В торговой сети присутствуют несколько видов приспособлений подобного назначения.

На рынке представлено несколько моделей инструментов для резки труб

Прецизионные ножницы для резки пластиковых труб с трещоточным механизмом. Они достаточно просты, надёжны и удобны в использовании, а их стоимость находится в пределах среднего ценового диапазона (до 20 долларов). Наряду с качеством режущего инструмента, здесь учитывается также диаметр подвергаемых разрезанию труб. Если значение этого параметра не превышает 35-42 миллиметра, ножницы обойдутся дешевле. Когда же планируется разрезать трубы с большим диаметром (63-75 миллиметров), цена инструмента такого типа существенно возрастает.

Автоматические ножницы, имеющие форму пистолета. По сути, это близкие родственники вышеуказанных изделий. Хоть такие ножницы для полипропиленовых труб и дороже, домашних дел мастера отдают им предпочтение, потому что с их помощью можно резать трубы любого диаметра, даже самого большого. Особенно актуальны автоматические ножницы там, где необходимо разрезать участок, который проходит впритык к стене. При этом усилие, прилагаемое кистью пользователям во время работы, уменьшается.

Роликовые труборезы. Этот инструмент очень удобен в использовании. В конструкцию недорого варианта входит дисковое лезвие, которое удаляется или приближается к разрезаемой поверхности с помощью резьбового привода. Проворачиваемая труба скользит вдоль роликов, расположенных на дуге С-образной формы. Она смонтирована напротив лезвия. Более дорогой вариант роликового трубореза производится в виде ножниц, оснащённых храповым механизмом.

Роликовый труборез оснащен дисковым лезвием, при помощи которого отрезать трубу очень легко

Электрифицированный труборез. Инструмент с электроприводом, по сути, представляет собой усовершенствованную конструкцию ручных приспособлений для резки труб. Отличие лишь в том, что ножницы для резки полипропиленовых труб работают не от мышечной силы оператора, а приводятся в действие электромотором, управляющим гильотиной и фиксирующими крепежами. Технологический процесс очень прост. Вставляем в фиксирующий узел трубу, нажимаем на кнопку «Старт», дожидаемся момента, когда нож гильотины завершит работу и получаем в итоге идеально ровный отрезок. И это безо всяких усилий!

К недостаткам электрифицированного трубореза стоит отнести его неспособность работы с изделиями, диаметр которых превышает 42 миллиметра, так как размеры крепления не допускают фиксировать трубы с большим значением этого параметра.

Особенности применения

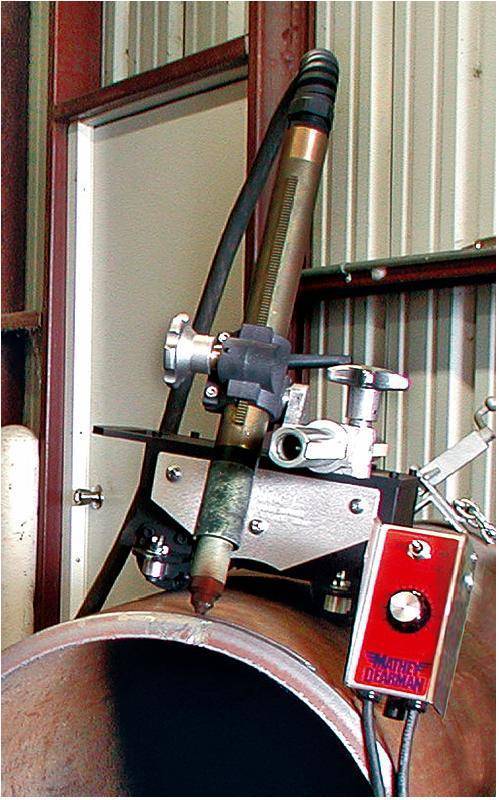

Особенно востребован безогневой метод при выполнении ремонтных работ, связанных с заменой дефектных участков поврежденных магистральных трубопроводов при присутствии остатков нефтепродуктов без избыточного давления или предварительно опорожненных труб там, где невозможно применение другого оборудования огневой газокислородной или плазменной резки.

Безогневой метод используется при ремонте и демонтаже на участках действующих магистральных нефтепроводов, где также невозможно применять оборудование с открытой пламенной резкой в связи с пожароопасными и взрывоопасными условиями.

Машина для безогневой резки труб способна работать в цеху, на стройплощадке и в полевых условиях, позволяя осуществлять качественную резку и подготовку фаски трубопровода для сварочных работ в любых условиях.

Универсальность машин и приспособлений безогневого метода позволяет применять их для резки труб в вертикальном положении или при любом угле наклона, используя специальные направляющие полосы и ролики. При этом получать повышенную точность среза до 0,25 мм, исключая возможность несовпадение начала и конца реза.

Виды пластиковых труб

В бытовых коммуникациях встречаются все виды полимерных и комбинированных трубных материалов, которые предлагает современный рынок. Их назначение ограничено техническими характеристиками материалов. В зависимости от того, при каких условиях (температура, давление, расположение) будет эксплуатироваться система, подбирают материал.

Металлопластик

Металлопластик – это многофункциональные трубы, используются для строительства водопровода, отопления, монтажа теплого пола. Они имеют многослойную структуру (5 слоев) и являются комбинированными. Средний (3-й) слой составляет алюминиевая фольга, которая прочно скреплена клеевой основой с полимером.

Оборудование для резки труб: виды инструментов и особенности их применения

Монтаж металлопластиковых труб осуществляется с использованием металлических фитингов. Требования к срезу предъявляются строгие, поскольку от этого зависит качество и долговечность соединения.

Полипропилен

Полипропиленовые материалы широко используются для монтажа водопроводных бытовых сетей. Эти пластиковые трубы собирают с использованием специальных фитингов и диффузионной сварки. От качества среза полипропиленовой трубы напрямую зависит пропускная способность будущего водопровода, количество используемых фитингов, срок службы.

Оборудование для резки труб: виды инструментов и особенности их применения

Резка полипропиленовых труб подручными приспособлениями приводит к микротрещинам самой трубы. Это особенно критично, если трубопровод планируется проводить закрытым способом.

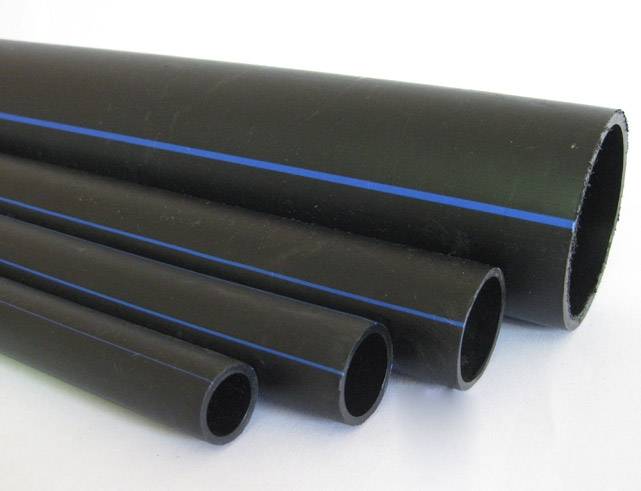

Полиэтилен

Различают два вида полиэтиленовых труб – высокого и низкого давления. Полиэтиленовые материалы высокого давления (ПВД) служат для строительства безнапорных коммуникаций, таких как канализация, водоотведение, каналы для прокладки электропроводов.

Оборудование для резки труб: виды инструментов и особенности их применения

ПНД – полиэтилен низкого давления является материалом для строительства напорных водопроводных, газовых сетей. Монтаж полиэтиленовых трубопроводов осуществляют на фитингах и сварке. Требования к качеству среза при этом высокие, а материал податливым для резки назвать нельзя.

Поливинилхлорид

Трубы из поливинилхлорида (ПВХ) это надежный материал для монтажа промышленных и бытовых коммуникаций, которые эксплуатируются без нагрева. ПВХ является жестким материалом, который выдерживает значительное внешнее давление. Основные области применения – водопроводные, канализационные, электротехнические сети и строительство артезианских скважин.

Оборудование для резки труб: виды инструментов и особенности их применения

Конструктивные особенности

Ручные труборезы по конструктивному исполнению бывают пяти видов.

1. Труборез резцовый. Преимущественная сфера применения – работа с пластиковыми трубами. Этот инструмент выглядит в виде специальной стальной обоймы с зафиксированными роликами. Трубное изделие разрезается именно посредством данных деталей. Труборез для пластиковых труб такого типа способен обрабатывать изделия диаметром до 100 миллиметров. Срез при этом получается аккуратным и идеально ровным, а это – гарантия качественной стыковки сегментов трубопровода.

2. Роликовый ручной труборез. Для стальных труб такой инструмент является оптимальным вариантом. По большому счёту, разрабатывался он именно для этих изделий. Кстати, труборез для металлопластиковых труб относится к этой же разновидности устройств для нарезки трубных изделий. Представляет он собой всё ту же обойму, включающую наборку режущих и направляющих роликов. Их количество в данном приспособлении не превышает 3 штук. При выборе подобного трубореза следует понимать, что его способность обрабатывать толстостенные трубы, зависит от того, сколько таких деталей в нём имеется.

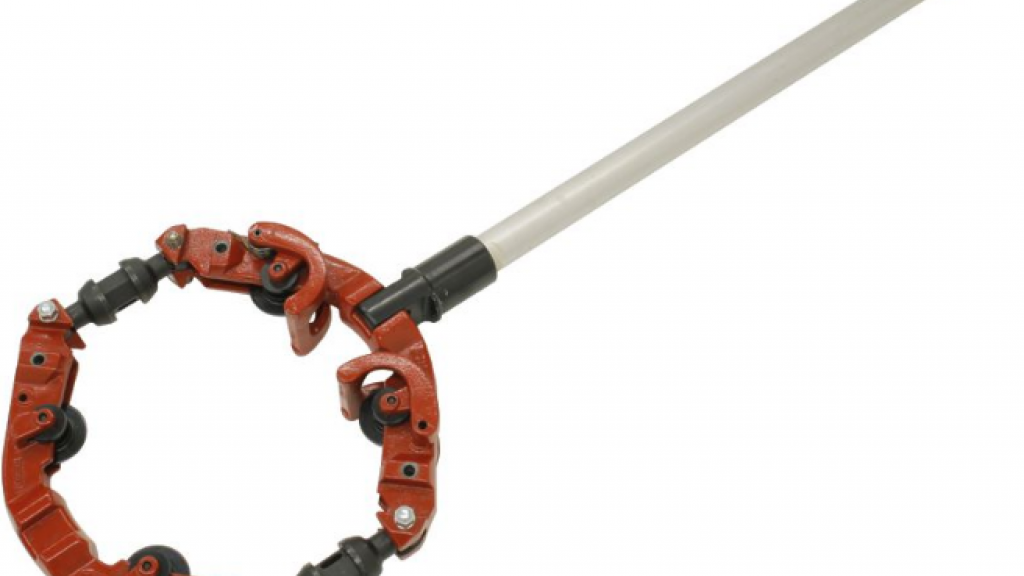

3. Цепной труборез. В конструкцию такого трубореза входят поворотные рычаги, натяжной механизм и оснащённые режущими роликами цепи. Его принцип работы достаточно прост: затягиваемая вокруг трубы цепь путём вращения рычагов врезается в металл.

Оборудование для резки труб: виды инструментов и особенности их примененияТрубы больших диаметров и с толстыми стенками обрабатываются при помощи цепных труборезов

Популярные статьи  Ионизатор воды своими руками: делаем из доступных предметов со схемой

4. Труборез телескопический роторный. Используется для выполнения работ в труднодоступных местах. Стоит такой инструмент очень недёшево. Сфера применения – резка труб в котлованах, скважинах, колодцах. Причём проводить данную операцию допускается даже под водой, когда исполнитель находится на определённом удалении. Такая машина для резки труб имеет следующее конструктивное отличие: рукоятка, приложение усилий к которой приводит труборез в движение, съёмная. Помимо того, с помощью этой же детали режущий инструмент (в качестве такового выступают сменные ролики) врезается в тело трубы. Из особенностей трубореза телескопического роторного стоит выделить его способность обрабатывать трубы с толщиной стенок до 19 миллиметров.

5. Труборез, оснащённый храповым механизмом. Такое приспособление называют в народе ножницами. В большинстве случаев используется для разрезания тонкостенных полипропиленовых и металлопластиковых труб. Максимум, на что такие ножницы способны – это порезка труб сечением до 30 миллиметров. Правда, некоторые современные модели такого трубореза справляются с трубной продукцией и большего диаметра. Но для профессионалов, которым приходится выполнять в день более сотни резов, это будет очень утомительно.

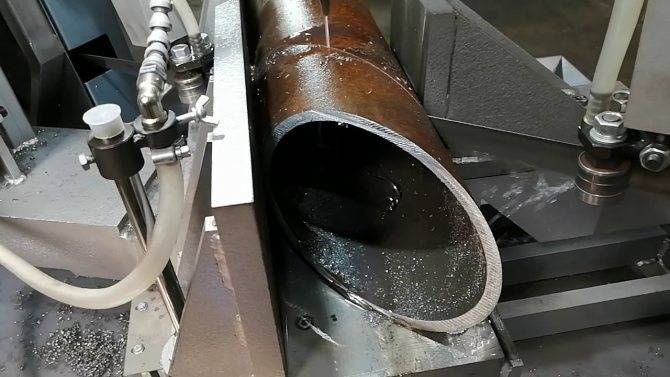

Способы резки труб

Труборезы для стальных труб имеют разные технические исполнения (в виде ручных устройств, станков, автоматических механизмов) в зависимости от нескольких факторов:

  • параметры трубы, которую нужно разрезать (учитываются толщина стенок и внешний диаметр);
  • требуемая точность резки (особенно актуально для дальнейшего использования труб в водопроводах);
  • качество поверхности трубы после резки (гладкая поверхность требуется в случаях нанесения резьбы на трубу в дальнейшем);
  • объемы производства (домашние условия или промышленные масштабы).

Соответственно выделяют следующие способы резки стальных труб:

  1. Лазерная резка;
  2. Резка на дисковых станках;
  3. Резка дисковыми пилами;
  4. Использование профессиональных режущих машин;
  5. Резка на ленточнопильных станках.

Лазерная резка

Лазерный труборез для стальных труб осуществляет резку с помощью лазера. При этом поверхность трубы не получает механических повреждений за счет отсутствия непосредственного контакта с режущим элементом. Труба фиксируется зажимами на специальном столе (с помощью оснастки), на котором располагается лазерная головка. Труба поворачивается специальным механизмом, а лазер точно разрезает сталь по заранее заданным параметрам. В этом случае возможно не только механическое разделение трубы на несколько частей, но также вырезание в ее теле каких-либо элементов (например, сетки, как показано на рисунке ниже).

Оборудование для резки труб: виды инструментов и особенности их применения

Преимущества такого производства очевидны:

  • это безопасный способ резки, поскольку все работы автоматизированные;
  • осуществлять их достаточно просто даже специалистам с низкой квалификацией;
  • поверхность обрезается идеально ровно по контуру, отсутствуют царапины и другие механические дефекты;
  • можно совершать разрезы любого размера;
  • производство быстрое и безотходное (применяется в профессиональных целях).

Резка на дисковом станке

На нем выполняются перпендикулярные разрезы труб. Само изделие при этом остается ровной, что имеет большое значение для дальнейшей работы с ним. Станок может совершать и разрезы под различными углами (до 45 градусов).

Оборудование для резки труб: виды инструментов и особенности их применения

Резка дисковыми пилами

Труборез для стальных труб на основе дисковой пилы применяется в тех случаях, когда объемы производства небольшие, и конечный продукт должен обладать высоким качеством. Дисковая пила разрезает трубу путем поворачивания на 360 градусов. При этом можно получить разрез под любым углом.

Оборудование для резки труб: виды инструментов и особенности их применения

Применяются ручные и автоматические дисковые пилы. При этом последние выполняют разрезы на порядок точнее. Чаще всего такой метод резки применяется только в домашних условиях.

Резцовый труборез

Оборудование для резки труб: виды инструментов и особенности их примененияРезцовый труборез

Его корпус рассчитан, как правило, на диаметр трубы до 10 см. На корпусе закреплены резцы, изготовленные из высокопрочной стали. Они являются управляемыми. То есть, по мере продвижения вглубь металла, резцами осуществляется регулировка глубины реза.

По такому же принципу работает и телескопический труборез, который посредством вращения своей рукоятки выдвигает вперед свою режущую часть.

Роликовый труборез

Роликовый труборез

Рабочим органом инструмента являются режущие ролики. Обычно устанавливаются 1 или 3 ролика. Чем роликов больше, тем больший диаметр трубы устройство сможет осилить. Так, однороликовый труборез для стальных труб способен разрезать диаметр до 50 см, а трехроликовый — до 100 см и даже больше.

Если предстоит работать с большим диаметром трубопровода (более 75 см), то предпочтение отдается хомутовому приспособлению, позволяющему выполнить надежный замковый зажим всего периметра изделия.

Существуют также многороликовые механизмы, которые используются для трубопроводов солидного диаметра, имеющих толстые стенки. Например, цепной труборез применяют для труб из чугуна, толстой стали, бетона. Его рекомендуется выбирать, если вам нужно резать такие хрупкие материалы как асбестоцемент или керамика.

Как материал трубы влияет на выбор инструмента?

Оборудование для резки труб: виды инструментов и особенности их примененияТелескопический роликовый труборез

Каждый материал имеет свои особенности резки, которые нужно учесть при выборе нужного инструмента. Достаточно сложно выбрать труборез для медных труб, так как медь относится к категории очень мягких металлов, способных легко деформироваться. Нам же такие деформации ни к чему. Поэтому наиболее подходящим вариантом будет применение телескопического роликового механизма, у которого ролик изготовлен из легированной стали. Наличие храпового механизма призвано облегчить процесс резки, так как вращать рукоятку мастеру придется лишь в одном направлении.

Для обрезания тонкостенных и металлопластиковых изделий прекрасно подойдет телескопический или труборез с храповым механизмом. Некоторые модели внешне напоминают большие ножницы, которые достаточно сомкнуть для обеспечения необходимого реза. Для ускорения работы также можно использовать аккумуляторный труборез для полипропиленовых труб, если приходится выполнять многократную нарезку.

Как выбрать труборез для труб из пластика

Опираться при выборе трубореза следует на целесообразность, объем работы, назначение инструмента и ваши материальные возможности. Труборез является профессиональным инструментом, который требует навыков.

Какие труборезы рекомендуются для определенных работ:

  • Разовая разводка металлопластика – ножницы или гильотинный труборез.
  • Монтаж коммуникаций диаметром до 50 мм любых пластиковых сетей – ножницы или гильотинный ручной инструмент.
  • Монтаж пластиковых — коммуникаций от 50 мм диаметром – роликовый труборез.
  • Монтаж сетей большого диаметра или участков в труднодоступных местах – цепной труборез.

Выводы и полезное видео по теме

Видеоролик поможет разобраться с тем, как работает инструмент для нарезки металлопластиковых труб – смотрите как отрезать металлопластиковую трубу:

При таком широком ассортименте строительных инструментов как ручных, так и электрических выбрать труборез, который справится со своей функцией, но не будет стоить дороже самой системы отопления, – вполне реальная задача.

Зная, какие бывают разновидности приборов, а так же познакомившись с самыми ходовыми моделями, вы легко выберете и купите оборудование для работы с металлопластиковыми трубами.

Хотите дополнить наш материал полезными замечаниями или поделиться собственным опытом резки металлопластиковых труб? Или хотите рассказать о плюсах и минусах своего трубореза? Пишите свое мнение и рекомендации под этой статьей, добавляйте уникальные фото вашей модели ножниц-труборезов или самого процесса резки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
