Реле времени: принцип работы, схема подключения и рекомендации по настройке

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

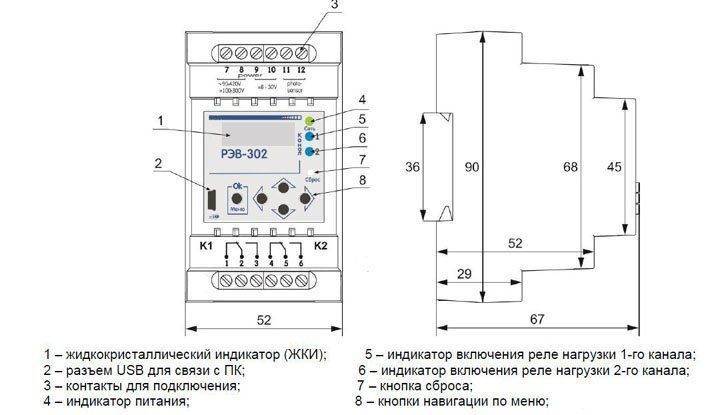

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:дни неделиMO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.Настройка дня недели осуществляется кнопкой D+В средней части дисплея:текущее и программируемое времяНастройка времени осуществляется кнопками , H+ и M+В нижней левой части дисплея:номера циклов включения и отключенияON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.Настройка циклов осуществляется кнопкойВ нижней правой части дисплея:режим управленияON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.Настройка режима управления осуществляется кнопкой MANUAL

Что такое реле времени

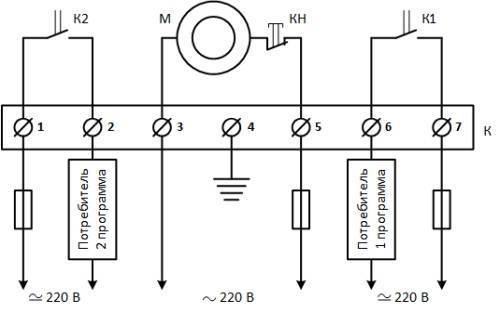

Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Выбор для конкретного двигателя

Допустим, у нас есть двигатель АИР71В4У2. Его мощность 0.75 кВт. У нас есть трёхфазная сеть с линейным напряжением 380В. Двигатель рассчитан на 220В, если соединить обмотки треугольником и 380В, если звездой. Номинальный ток такого двигателя с обмотками соединенными по схеме звезды 1.94А. Отсюда следует, что нам нужно подобрать тепловое реле для двигателя с током в 1.94 А. Ток срабатывания теплового реле должен превышать номинальный ток двигателя в 1.2 – 1.3 раза. То есть: Iреле=IН*1.2…1.3

Пусть двигатель работает в составе механизма, в котором допускаются кратковременные, но значительные перегрузки, например для подъёма малых грузов. Тогда ток уставки выбираем в 1.3 раза больше номинального тока асинхронного электродвигателя.

Iреле=1.94*1.3=2.522

Т.е реле должно сработать при токе 2.5-2.6А. Нам подходят такие реле:

  • РТЛ-1007, с токовым диапазоном 1.5-2.6 А;
  • РТЛ-1008, токовый диапазон 2,4-4 А;
  • РТИ-1307, токовый диапазон 1,6…2,5 А;
  • РТИ-1308, токовый диапазон 2,5…4 А;
  • ТРН-25 3,2А (с помощью регулятора можно понизить или повысить ток на 25%).

Тепловое реле

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

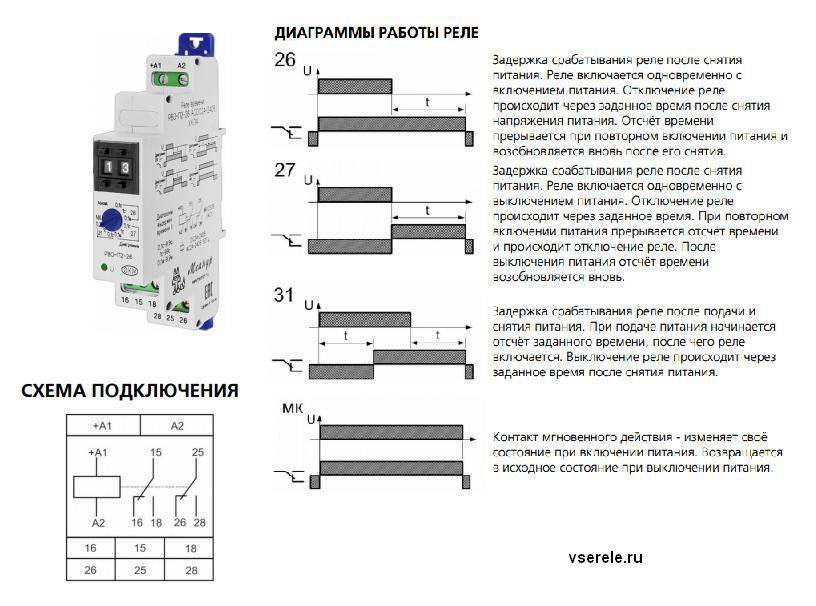

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Преимущества реле времени

Реле времени: принцип работы, схема подключения и рекомендации по настройкеРеле времени экономит электроэнергию

Аналоговые и цифровые реле времени очень удобны для управления исполнительными цепями различных бытовых и промышленных устройств.

Реле включения и выключения имеет ряд положительных факторов:

  • оптимизирует работу бытовых электрических и насосных приборов;
  • экономия энергоресурсов при подключении системы «умный дом»;
  • коммутация производственной техники, механизмов и прочих устройств;
  • настройки позволяют выбрать режим, удобный отдельно взятому пользователю;
  • возможна установка цикличного отключения и включения;
  • о срабатывании устройства извещает звуковой сигнал.

Простое реле времени для начинающих 2

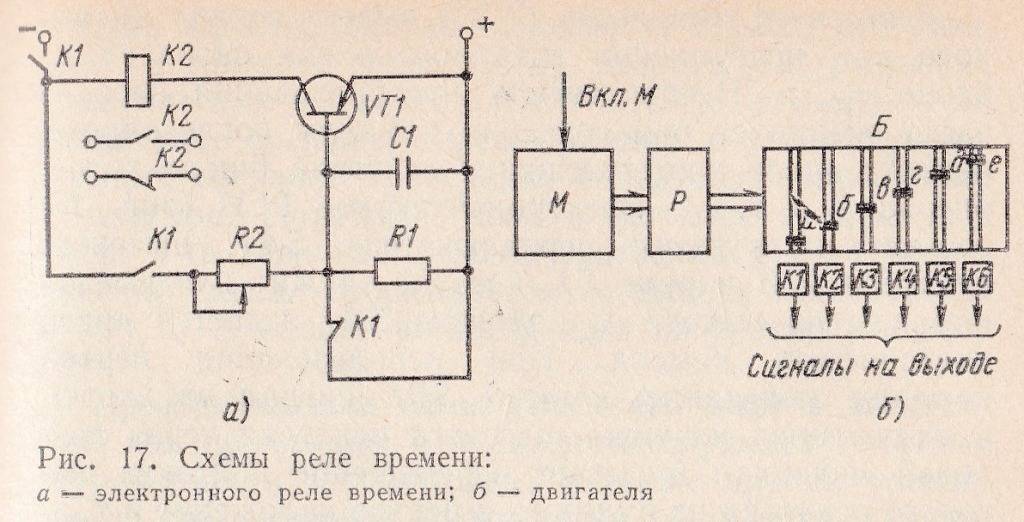

Реле времени, схема которого приведена в предыдущей статье, устроено просто но его можно изменить для более удобного использования заменив переключатель кнопкой. Рассмотрим схему:

Рисунок 1 — Реле времени

Теперь конденсатор постоянно подключён к базе. После нажатия на кнопку SB1 конденсатор C1 начнёт заряжаться через резистор R1, транзистор VT1 в первый момент времени после нажатия на кнопку будет закрыт, после того как конденсатор С1 зарядится, до некоторого напряжения, откроется транзистор VT1, после этого конденсатор будет продолжать заряжаться до тех пор пока кнопка не будет отпущена. Если сопротивление резистора R1 будет достаточно низким то это произойдёт достаточно быстро для того чтобы этого не было заметно и показалось что транзистор открывается и включает реле сразу после нажатия на кнопку. После отпускания кнопки конденсатор будет некоторое время (время задержки) разряжаться через R2 и базу VT1 удерживая транзистор VT1 в открытом состоянии, через обмотку реле K1 будет протекать ток и контакты K1.1 этого реле будут замкнуты в течении времени задержки. Время при котором контакты замкнуты = времени задержки + (время удерживания кнопки — время заряда конденсатора до открытия транзистора на столько чтобы контакты K1.1 замкнулись). Время задержки — это время в течении которого конденсатор разряжается до напряжения (для данной схемы примерно 0.68В) при котором происходит разъединение контактов K1.1. Т.к. сопротивление база-эмиттер изменяется при изменении напряжения то рассчитать точное время задержки очень непросто но можно попытаться (программа для расчёта времени заряда/разряда конденсатора на странице: RC-цепь.). Если Сопротивление резистора R1 будет достаточно высоким то можно регулировать длительность задержки изменением длительности удерживания кнопки (ещё один плюс данной схеме по сравнению с предыдущей). Время задержки в данной схеме примерно 25с но его можно увеличить увеличением ёмкости конденсатора C1.

Это интересно: Делаем мини вентилятор своими руками: познаем суть

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

  • клеммники винтового типа;
  • диод;
  • плата размером 65х35;
  • резистор;
  • паяльник для точечных соединений;
  • программный файл Sprint Layout;
  • биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

  1. Нажатием кнопки выполняется запуск.
  2. Схема замыкается и на прибор дается напряжение.
  3. Загорается лампочка и запускается процесс отсчета времени.
  4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Для чего необходимо реле времени

Назначение реле времени варьируется, исходя из его функциональности и технических особенностей. Так, электромагнитное реле, позволяющее выполнить секундную задержку включения, применяется в электрических щитах управления запуском электрических двигателей больших мощностей.

Домохозяйки используют совершенно другой тип реле с целью выключения бытовых электроприборов по требуемому временному интервалу.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Регулировать включение/выключение освещения на протяжении целой недели можно с помощью программирования электронного таймера. Ряд устройств, применяемых в работе с уличным освещением, через выполнение программы способны отслеживать колебания уровня естественного освещения в течение суток.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Цикличное реле времени дает возможность вентилировать внутреннее пространство через установленные временные интервалы. А дополнив систему датчиками, измеряющими температурный режим и влажность, можно наладить комфортное обслуживание таких объектов, как теплица или парник.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Устройство реле тока

Для начала давайте разберем принцип реле тока и его устройство. На данный момент существуют электромагнитные, индукционные и электронные реле.

Мы будем разбирать устройство наиболее распространенных электромагнитных реле. Тем более, что они дают возможность наиболее наглядно понять их принцип работы.

Устройство электромагнитного реле тока

  • Начнем с основных элементов любого реле тока. Оно в обязательном порядке имеет магнитопровод. Причем, этот магнитопровод имеет участок с воздушным зазором. Таких зазоров может быть 1, 2 или более — в зависимости от конструкции магнитопровода. На нашем фото таких зазора два.
  • На неподвижной части магнитопровода имеется катушка. А подвижная часть магнитопровода закреплена пружиной, которая противодействует соединению двух частей магнитопровода.

Принцип действия электромагнитного токового реле

  • При появлении на катушке напряжения, в магнитопроводе наводится ЭДС. Благодаря этому, подвижная и неподвижная части магнитопровода становятся как два магнита, которые хотят соединиться. Не дает им это сделать пружина.
  • По мере увеличения тока в катушке, ЭДС будет нарастать. Соответственно, будет нарастать притяжение подвижного и неподвижного участка магнитопровода. При достижении определенного значения силы тока, ЭДС будет настолько велико, что преодолеет противодействие пружины.
  • Воздушный зазор между двумя участками магнитопровода начнет сокращаться. Но как говорит инструкция и логика, чем меньше воздушный зазор, тем больше становится сила притяжения, и тем с большей скоростью магнитопроводы соединяются. В результате, процесс коммутации занимает сотые доли секунды.

Существуют токовые реле разных типов исполнения

К подвижной части магнитопровода жестко прикреплены подвижные контакты. Они замыкаются с неподвижными контактами и сигнализируют, что сила тока на катушке реле достигла установленного значения.

Регулировка тока возврата токового реле

Для возврата в исходное положение, сила тока в реле должна уменьшиться как на видео. Насколько оно должно уменьшится, зависит от так называемого коэффициента возврата реле.

Оно зависит от конструкции, а также может настраиваться индивидуального для каждого реле за счет натяжения или ослабления пружины. Это вполне можно сделать своими руками.

3 Схема для котельной

Схема состоит из двух частей – силовой части и схемы управления.

Силовая часть схемы

Силовая часть состоит из цепей питания двух двигателей – двигателя подачи воздуха (продувки) и двигателя насоса подачи воды.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

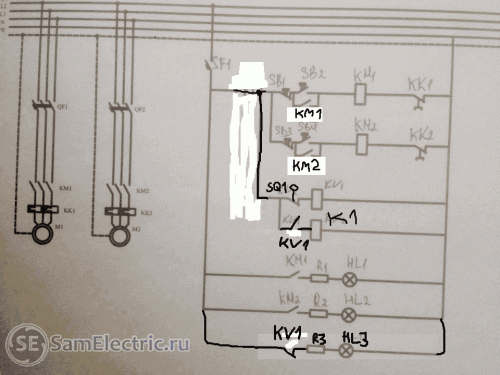

Схема для подачи воздуха и воды в котельную

Рассмотрим силовую часть двигателя подачи воздуха, которая состоит из следующих элементов:

  • QF1 – защитный автоматический выключатель двигателя М1,
  • КМ1 – контактор,
  • КК1 – силовая часть теплового реле,
  • М1 – двигатель воздуха.

Трехфазное напряжение поступает на защитный автоматический выключатель QF1, и через его контакты на контактор КМ1. По команде со схемы управления (её мы рассмотрим ниже) контактор приводится в действие, его контакты замыкаются, и напряжение поступает через тепловое реле КК1 на двигатель М1.

Тепловое реле КК1 защищает двигатель от перегрузки, которая может быть вызвана заклиниванием, механической неисправностью, межвитковым замыканием в двигателе, пропаданием питающей фазы. Ток уставки теплового реле выставляется таким образом, чтобы остановить двигатель в случае отклонения номинального тока по любой из фаз на заданное значение (обычно, 15-20%). В случае перегрузки двигателя тепловое реле срабатывает, и приводит в действие исполнительные контакты (входят в схему управления), которые размыкают цепь питания катушки контактора. Контактор выключается, и двигатель полностью обесточивается.

Защитный автомат QF1 дополнительно защищает цепь питания двигателя от перегрузки и сам двигатель от короткого замыкания. Другая его функция – оперативное выключение двигателя для ремонтных и профилактических работ.

Силовая часть насоса подачи воды состоит из следующих элементов:

  • QF2 – защитный автоматический выключатель двигателя М2,
  • КМ2 – контактор,
  • КК2 – силовая часть теплового реле,
  • М2 – двигатель насоса.

Работа силовой части насоса воды аналогична работе первой части.

Схема управления

Напряжение для питания схемы управления поступает через защитный автоматический выключатель SF1.

Кнопкой SB2 оператор запускает подачу воздуха. При этом контактор КМ1 своим дополнительным контактом становится на самоподхват. Выключение производится кнопкой SB1.

Для включения подачи воды нужно нажать кнопку SB4. Выключение – SB3. Также используется для работы контактора КМ2 контакт самоподхвата.

Подав воздух посредством двигателя М1, оператор подает воду насосом М2. После этого производится розжиг топлива.

Качество сгорания топлива регулируется оператором посредством задвижки воздуха и регулировкой подачи топлива.

Рассмотрим систему контроля наличия воды, которая основана на реле KV1. Это реле работает от контактов датчика низкого уровня воды SQ1. Этот датчик замыкает контакты и подает питание на реле KV1, когда уровень воды в норме, и размыкает контакты, когда уровень воды аварийно низкий.

При включении реле KV1, что говорит о том, что вода в норме, включается клапан подачи газа К1, через который гад поступает в горелку. Если же уровень воды падает ниже критического, реле KV1 выключается, клапан подачи газа выключается, и газ перестает поступать в горелку.

Тем самым предотвращается закипание остатков воды и повреждение котла.

Кроме того, в данной ситуации загорается красный индикатор HL3, который сигнализирует о проблеме с уровнем воды. Питание на него подается через нормально закрытый контакт реле KV1.

В схеме присутствуют индикаторы включения подачи воздуха HL1 и подачи воды HL2.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

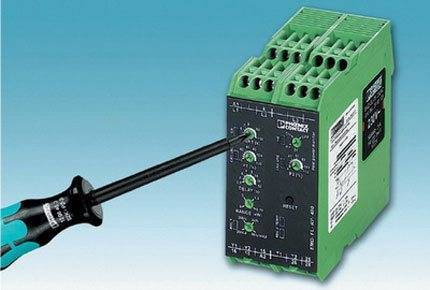

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Пошаговая инструкция по установке

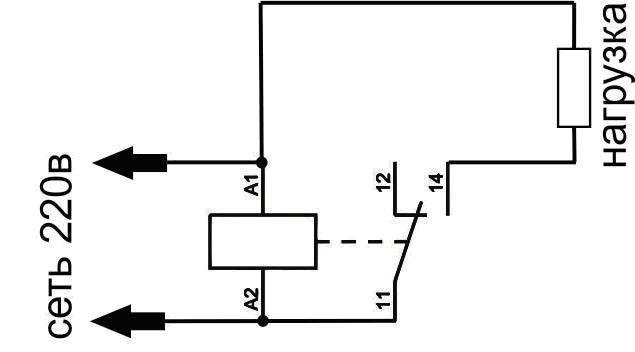

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

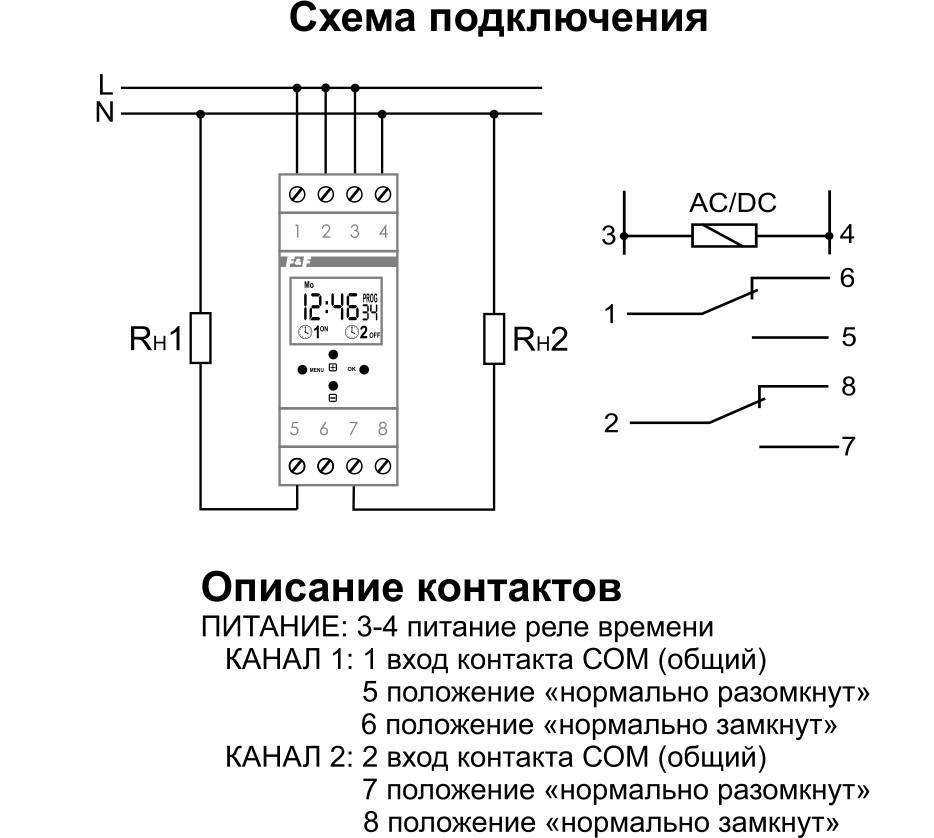

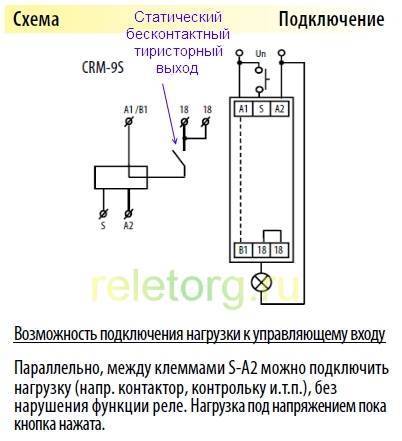

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

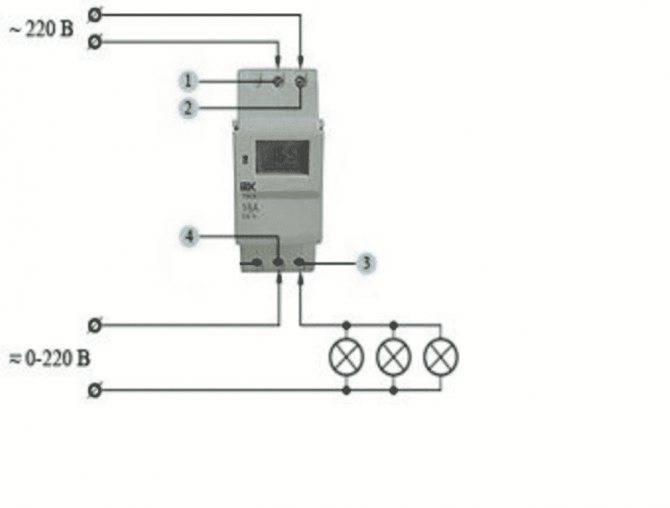

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

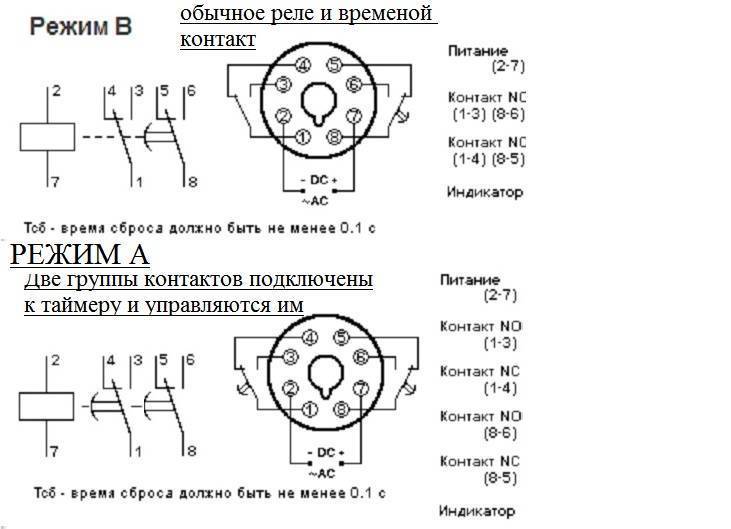

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

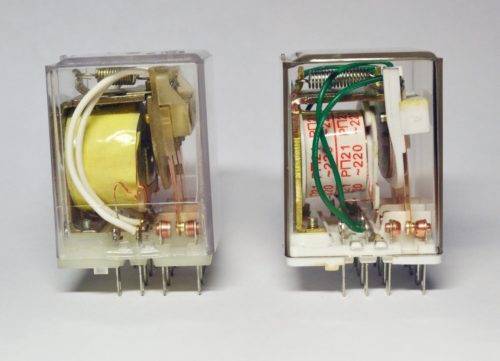

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

Реле времени: принцип работы, схема подключения и рекомендации по настройкеС правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Виды тепловых реле

Существует множество видов, на которые делятся тепловые реле:

  1. Биметаллические — РТЛ (ksd, lrf, lrd, lr, iek и ptlr).
  2. Твердотельные.
  3. Реле для осуществления контроля температурного режима устройства. Основные обозначения являются следующими: РТК, NR, TF, ERB и DU.
  4. Реле плавления сплава.

Биметаллические ТР обладают примитивной конструкцией и являются простыми устройствами.

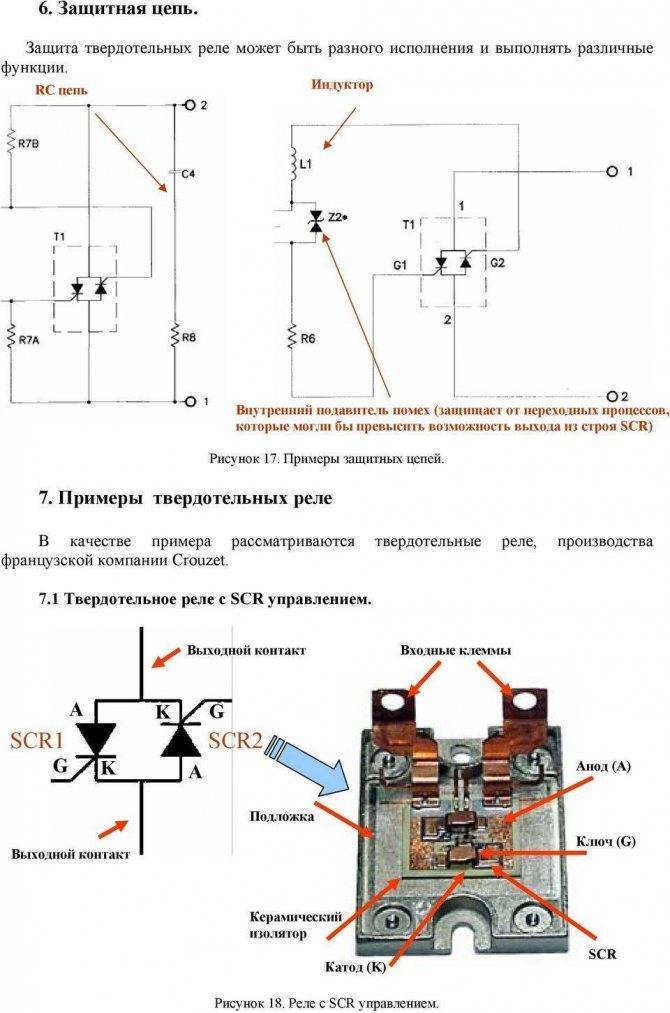

Принцип действия теплового реле твердотельного типа существенно отличается от биметаллического типа. Твердотельное реле — электронное устройство, которое еще называется шнайдером и выполнено на радиоэлементах без механических контактов.

К ним относятся РТР и РТИ ИЭК, которые вычисляют средние температуры электродвигателя путем мониторинга его пускового и Iн. Основной особенностью этих реле является способность противостоять искрам, т.е. они могут использоваться во взрывоопасных средах. Этот тип реле быстрее по времени срабатывания и легче регулируется.

РТК предназначены для контроля температурного режима электродвигателя или другого устройства при помощи термистора или теплового сопротивления (зонда). При возрастании температуры до критического режима его сопротивление резко возрастает. Согласно закону Ома, при росте R уменьшается ток и потребитель отключается, т.к. его величины недостаточно для нормальной работы потребителя. Этот тип реле применяется в холодильниках и морозильных камерах.

Конструкция теплового реле плавления сплава существенно отличается от остальных моделей и состоит из следующих элементов:

  1. Обмотка нагревателя.
  2. Сплав, обладающий низкой температурой плавления (эвтектический).
  3. Механизм разрыва цепи.

Эвтектический сплав плавится при низкой температуре и защищает цепь питания потребителя, разрывая контакт. Это реле встраивается в устройство и применяется в стиральных машинах и автомобильной технике.

Подбор теплового реле производится при анализе ТХ и условий эксплуатации устройства, которое необходимо защитить от перегрева.

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение. Существует ряд отличающихся друг от друга конструкций реле времени:

Существует ряд отличающихся друг от друга конструкций реле времени:

  • Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
  • Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.
  • Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.
