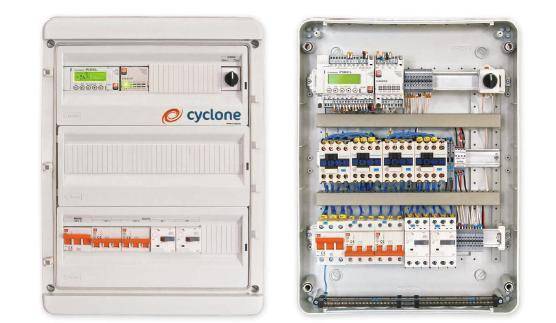

Щит управления вентиляцией: устройство, назначение + как правильно собрать

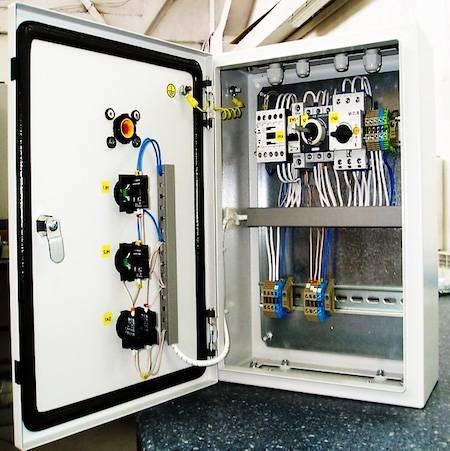

Рекомендации по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься специалисты, имеющие соответствующую квалификацию, самостоятельно монтировать и подключать элементы внутри щита или шкафа не только не рекомендуется, но и запрещено.

Корпуса не изготавливают своими руками, а приобретают в готовом виде или заказывают с учетом специфики вентиляционной системы. Вместе с корпусом поставляется комплект устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Нередко встречается и такое, что набор приборов и деталей укомплектован не в полной мере – не хватает проводов или автоматических выключателей. При доборе запчастей необходимо сохранить соответствие технических характеристик (например, сечение проводов или силу тока автомата).

Щит управления вентиляцией: устройство, назначение + как правильно собрать Комплект элементов ЩУВ сопровождается схемой, по которой производится сборка. Любые отступления от схемы могут вести за собой неправильную эксплуатацию или поломку техники

Перед заказом необходимо составить список всех устройств, которые входят в вентиляционную систему, а также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех или иных датчиков. В некоторых ЩУВ вместо контроллеров устанавливают реле.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

  • ном. частота – 50 Гц;
  • напряжение – 380 В;
  • напряжение подключенного вентилятора – 220 В;
  • мощность двигателя – 22 кВт;
  • уровень защиты – IP65;
  • размеры – 400х800х180 мм;
  • срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического исполнения, номере ТУ или ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.

Щит управления вентиляцией: устройство, назначение + как правильно собратьВся информация о работе калориферов, конвекторов, отдельных вентиляторов поступает в единый центр – ЩУВ. Здесь же расположены автоматы, отвечающие за функционирование и регулировку приборов

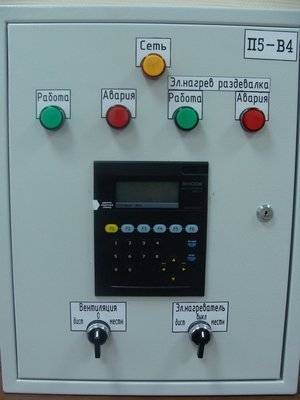

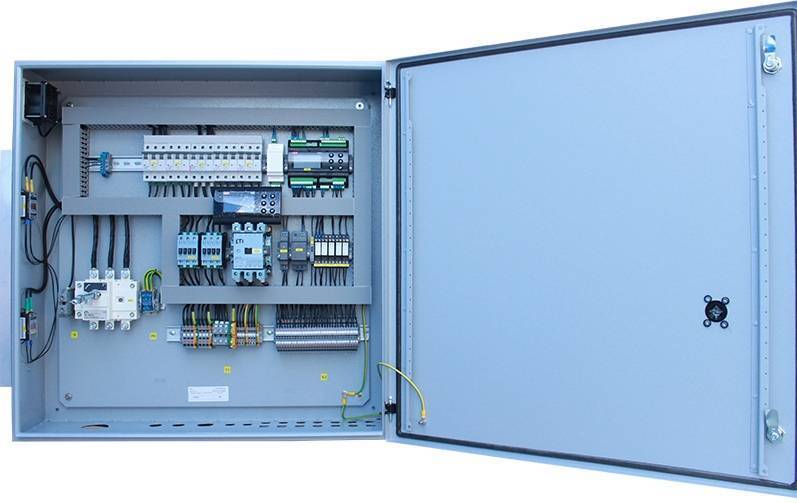

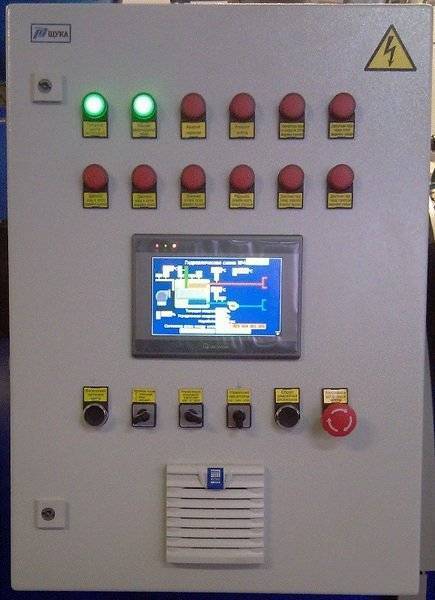

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

  • контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
  • защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
  • регулировка важнейших параметров оборудования, таких как производительность или мощность;
  • программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
  • обеспечение индикации, которая облегчает контроль и регулировку;
  • поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
  • контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
  • предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.

Щит управления вентиляцией: устройство, назначение + как правильно собратьСхема установки ШУПВВ. Шкафы могут быть общими, объединяющими все приборы в здании, и обслуживающими отдельный этаж, крыло, цех, секцию и прочее

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Назначение щита управления приточно-вытяжной вентиляцией

Щит управления вентиляцией: устройство, назначение + как правильно собратьЩит управления приточно-вытяжной вентиляцией — устройство, предназначенное для организации работы оборудования воздухообмена в жилых домах, общественных учреждениях и промышленных зданиях. Современные постройки оборудуются сложными сетями кондиционирования и вентиляции, включающими в себя большое количество механизмов. Производители выпускают щиты, которые в автоматическом режиме могут полностью управлять этим оборудованием.Чтобы запустить и регулировать работу бытовой сплит-системы или оборудования вентиляционного канала, не требуется никаких устройств контроля. Простые приборы запускаются и регулируются вручную или с помощью дистанционного пульта. Но если система довольно сложная, а протяженность сетей большая и оборудование находится в труднодоступных местах, тогда обязательным является наличие щита общего управления приборами.Вентиляционные щиты управления представляют собой панели или шкафы, которые устанавливаются на стену или пол. К основным задачам устройства относится:

  1. 1. Слежение за работой механизмов, входящих в состав вентиляционной системы.
  2. 2. Предохранение устройств от перегрева, короткого замыкания и неправильно проведенного монтажа.
  3. 3. Настройка производительности и мощности приборов.
  4. 4. Программирование работы всего оборудования или отдельных механизмов на определенный период.
  5. 5. Сопровождение регулировки соответствующей индикацией.
  6. 6. Установка нужной температуры в помещении и быстрое ее перепрограммирование.
  7. 7. Диагностирование состояния воздуховодов и фильтров.
  8. 8. Предохранение сезонных устройств от непредвиденных поломок (например, водяной калорифер может перемерзнуть в сильные морозы).
Популярные статьи  Лучшие пескоструйные аппараты — ТОП-11 популярных моделей в 2021 году

Щит управления вентиляцией: устройство, назначение + как правильно собратьНаличие такого оборудования на предприятии или в жилом помещении позволяет из одного места осуществлять проверку работы приборов и быстро вносить корректировку при незначительном сбое.

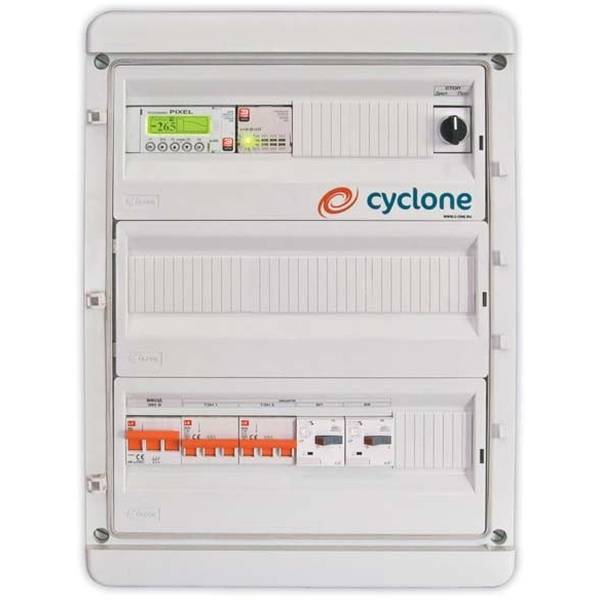

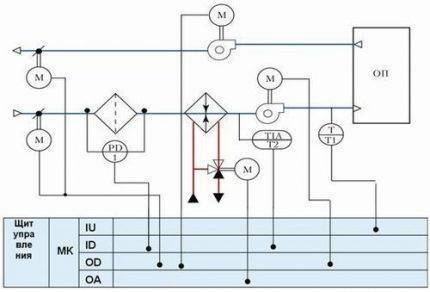

Элементы управления комплектуются оборудованием согласно разработанным и принятым документам государственного стандарта. Установка их осуществляется в коридорах, подсобных помещениях или специальных щитовых. Если существует возможность, то шкафы устанавливаются в диспетчерских.

Щит управления вентиляцией: устройство, назначение + как правильно собратьЭлектротехническое оборудование выпускается в различных конструктивных вариантах, которые отличаются размерами, назначением, безопасностью и уровнем автоматизации. Упрощенные варианты щитов управления вентилятором производятся для бытовых нужд, а более сложные применяются на производстве.При выборе шкафа учитываются площади рабочих помещений, возможность монтажа нужных устройств и безопасность обслуживания. К оборудованию для управления вентиляцией предъявляются следующие требования:

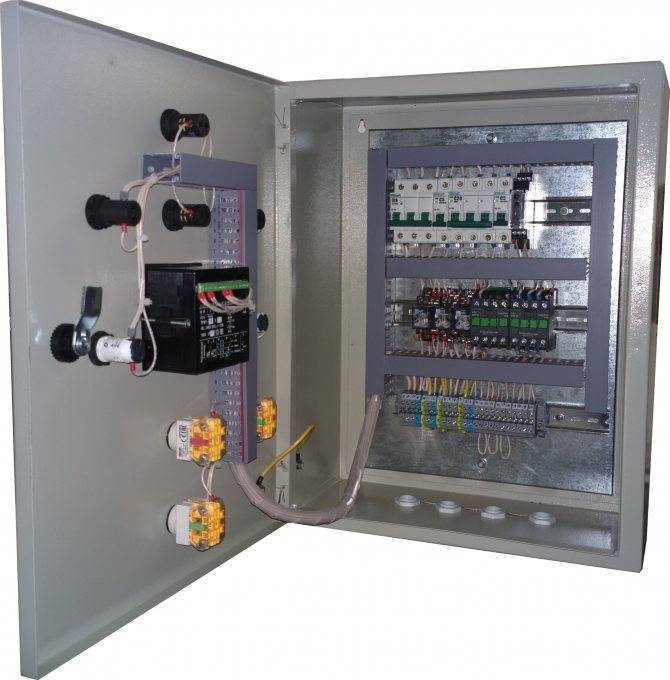

1. В шкафу необходимо установить все агрегаты, отвечающие за работу вентиляции.
2

Приборы, имеющие особую важность, должны быть снабжены соответствующей цифровой и световой индикацией.
3. Устройства, отвечающие за работу наиболее значимых механизмов, могут управляться ручным и автоматическим способом.

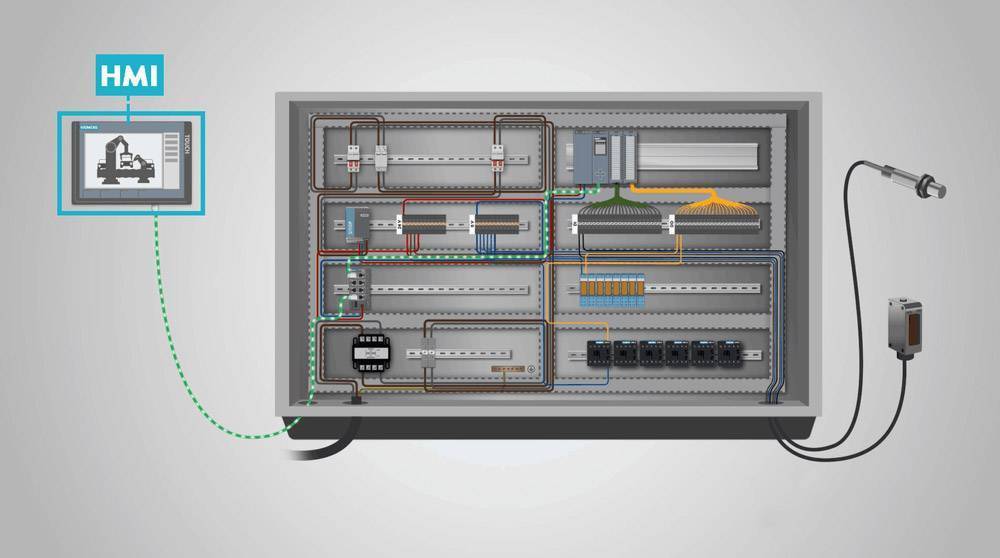

Основные элементы системы управления работой вентиляции

Современные системы управления работой вентиляции и другими коммуникациями представляют собой достаточно сложное в техническом плане устройство на основе микропроцессорной техники и целого комплекса контролирующих и исполнительных механизмов. Основными элементами считаются следующие устройства.

Датчики

Предназначены для контроля различных параметров работы вентиляционной сети. Схема щита управления вентиляцией обеспечивает прием и переработку информации от множества подобных устройств (цифровых или аналоговых). На основании информации, полученной от датчиков, формируются команды для исполнительных механизмов.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

По месту размещения можно выделить следующие виды датчиков (предназначены для контроля атмосферных показателей):

  • Комнатные датчики устанавливаются внутри помещений, позволяют контролировать состояние атмосферы внутри здания, что необходимо для выбора наиболее оптимального режима проветривания.
  • Атмосферные датчики монтируется снаружи зданий, благодаря им существует возможность выбора режима работы вентиляции при изменении погодных условий (например, при снижении температуры окружающего воздуха увеличивается производительность калориферных устройств, что позволяет изменять режим проветривания заблаговременно).

Также можно разделить датчику и по месту непосредственного монтажа (датчики контролирующие работу вентиляционных устройств и параметры воздушного потока):

Канальные датчики монтируются внутри воздуховодов. Благодаря им появилась возможность получать информацию о скорости вентиляционного потока, создаваемом вентилятором напоре и давлении, а также о других характеристиках потока.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

Датчики такого типа могут устанавливаться непосредственно на стенках воздуховодов или в сечении поперек направления воздушного потока.

Наружные датчики монтируются в основном на вентиляторных установках, они позволяют контролировать параметры их работы (частота вращения рабочего колеса, температура обмоток, состояние щеток и другие параметры).

На практике чаще всего применяют элементы следующего назначения:

  • Температурные датчики, которые могут быть аналогового или цифрового типа. Устанавливаются не только для контроля температуры воздуха, но и для определения теплового режима работы различных устройств.
  • Датчики влажности позволяют получить данные для выбора режима работы вентиляции, обеспечивающего более комфортную атмосферу в помещении.
  • Датчики скорости и давления предназначены для определения параметров работы вентиляторов и регулирующих (переключающих) устройств, на основании полученной с этих устройств информации происходит изменение режимов функционирования аппаратуры.

Все датчики должны устанавливаться в соответствии с проектными требованиями, при этом должны учитываться рекомендации производителей.

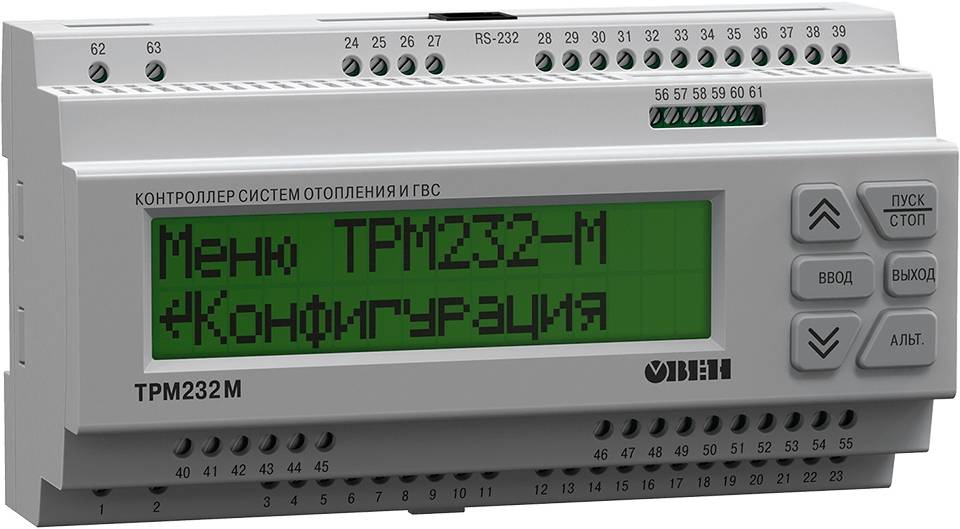

Контроллеры

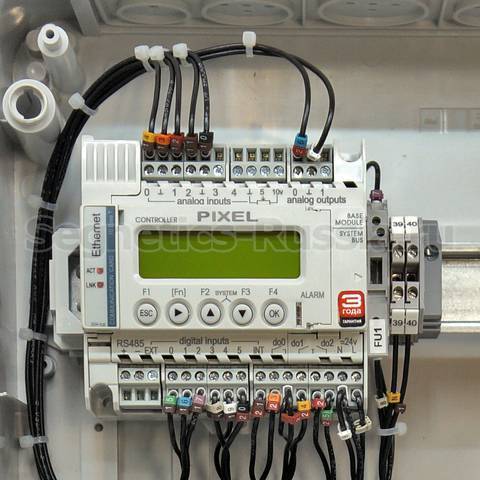

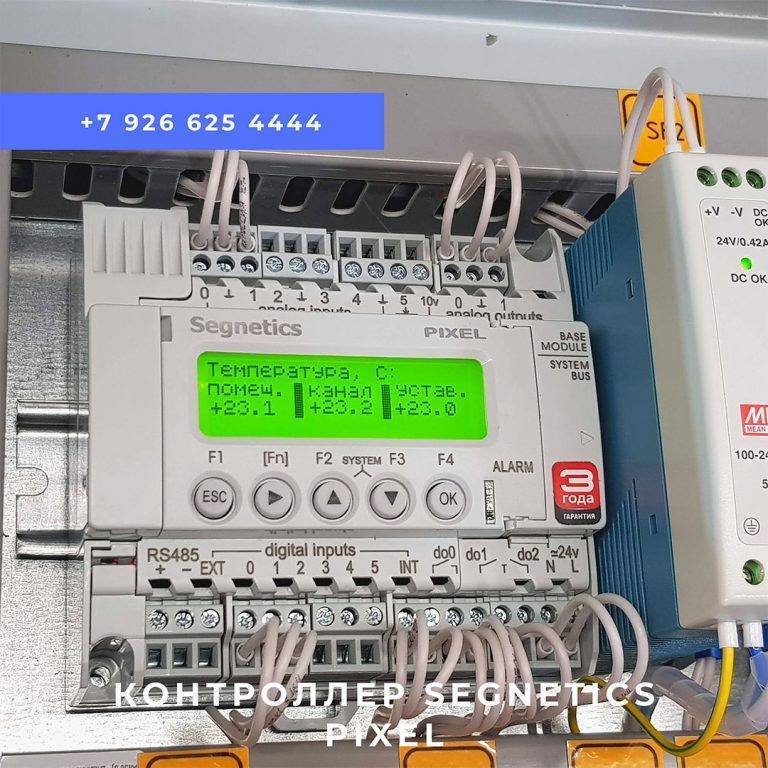

Устройства, предназначенные для получения и обработки сигналов, поступающих с датчиков. На их основании формируются команды для различных исполнительных устройств, которые и позволяют изменить режим работы вентиляционных устройств.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

Наиболее востребованы устройства на основе микропроцессорной техники, которые отличаются компактными размерами, многофункциональностью и могут быть смонтированы в стандартные шкафы управления. Так достаточно популярен контроллер Pixel для ЩУВ (может использоваться для управления отоплением, водоснабжением и другими коммуникационными линиями).

Исполнительные устройства

Различные механизмы, обеспечивающие работу системы. К ним относят вентиляторы, различные переключатели направления потока, задвижки, калориферные и кондиционирующие устройства. Могут работать от электрических, пневматических или гидравлических источников питания. Включаются в работу при поступлении управляющих команд с контроллера.

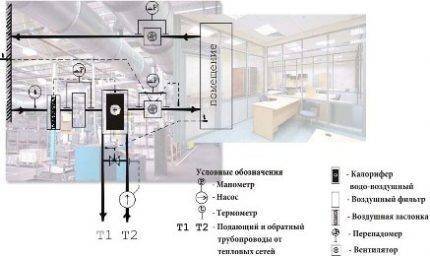

Основные принципы управления вентиляционными системами

В современных системах, которые предназначены для управления вентиляцией и прочими коммуникациями, используются как микропроцессоры, так и целый комплекс из сложных технических и механических элементов, таких как:

Датчики. Их непосредственным предназначением является контроль за различными параметрами работы системы вентиляции. Щит управления позволяет принимать и перерабатывать информацию с различных устройств (аналоговых или цифровых), на основе показаний которых и формируется функционирование механизмов. По особенностям размещения выделяют следующие разновидности датчиков (предназначенных для контроля за атмосферными показателями):

  • Датчики комнатного типа, устанавливаются которые преимущественно внутри помещения. Благодаря использованию подобных датчиков можно осуществлять контроль за состоянием атмосферы в здании, что требуется при выборе наилучшего режима проветриваний.
  • Специальные датчики, которые устанавливаются снаружи. Благодаря использованию подобных датчиков, можно вручную изменять режим работы системы вентиляции при смене погоды. К примеру, при уменьшении температуры воздуха активируется работа калориферных приборов, что дает возможность изменить способ проветривания.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

Датчики управления вентиляционными системами

Датчики также разделяются по области монтажа (датчики, которые контролируют функционирование вентиляционной системы и показатели потока воздуха):

  • Датчики канального типа устанавливаются непосредственно внутри воздуховода. Благодаря их использованию есть возможность узнавать о том, какая на данный момент скорость вентиляционного потока, а также напор, давление и другие характеристики.
  • Датчики наружного типа устанавливаются преимущественно на вентиляторах и позволяют осуществлять контроль за частотой вращения, температурой обмоток, состоянием щеток и прочими параметрами.
Популярные статьи  Умные устройства для дома: ТОП-50 лучших гаджетов и технических решений

На сегодняшний день чаще применяются такие элементы:

  • Датчики температуры, которые бывают как аналоговыми, так и цифровыми. Установка их необходима не только для контроля за температурой воздуха, но и для коррекции теплового режима в работе разных приборов.
  • Благодаря использованию датчиков влажности, можно подобрать оптимальную работу вентиляционной системы и добиться комфортных условий внутри помещения.
  • Датчики давления и скорости нужны для того, чтобы можно было определить параметры функционирования вентиляторов, и в частности переключателей и регуляторов. Изменение в режиме работы происходит только после получения информации с различных датчиков. Поэтому датчики должны устанавливаться согласно проектных и прочих требований, при этом необходимо придерживаться рекомендаций, данных производителем.

Контроллеры. Основным предназначением данных устройств является обработка сигналов, которые поступают с датчиков. На основании этих данных формируется оптимальная работа вентиляционной системы. Наиболее востребованными на сегодняшний день являются устройства, работающие на основе микропроцессоров, отличающиеся компактными размерами и богатой функциональностью. Обладая скромными размерами, они могут быть вмонтированы в стандартный шкаф управления. Также высоким спросом на текущий момент пользуются контроллеры Pixel, при помощи которых можно осуществлять управление снабжением воды, отоплением и прочими коммуникациями.

Таблица: параметры воздуха и кратность воздухообмена

Помещение Расчетная температура воздуха в холодный период года, °С Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток Вытяжка
Жилая комната квартир или общежитий 18 (20) 3 м3/ч на 1м2; жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже 20 (22) То же
Кухня квартиры и общежития, кубовая: с электроплитами

с газовыми плитами

18 не менее 60 м3/ч

не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах,

не менее 90 м3/ч при 4-комфорочных плитах

Исполнительные механизмы

Исполнительные механизмы — относятся электроприводы воздушных клапанов и заслонок, вентиляторов, насосов, компрессорных установок, а также калориферы, охладители, задвижки, заслонки, электроприводыи прочее оборудование.

Исполнительным механизмом называют приводную часть исполнительного устройства. Исполнительные механизмы делятся на гидравлические, электрические и пневматические. В частности электрические могут быть соленоидные (электромагнитные) и с электродвигателями (электрические)

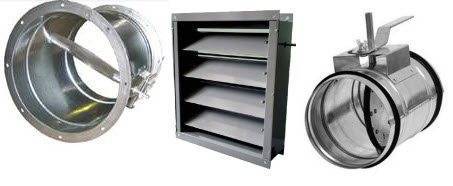

Клапаны и заслонки

Клапаны двухходовые и трехходовые делятся на резьбовые и фланцевые. Клапаны с фланцевым подключением как правило комплектуются монтажным набором с уплотнителем, а с резьбовым — фитингами и уплотняющими шайбами. В качестве проходных, изменяющих расход рабочей среды используются двухходовые клапаны. Они монтируются в системе трубопроводов или воздуховодов так, чтобы направление потока совпадало с направлением стрелки на корпусе клапана. Типичный пример использования такого клапана — контур с локальным циркуляционным насосом.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

Трехходовые клапаны служат в качестве смесительных, разделительных и проходных клапанов. Эти клапаны широко применяются в системах холодоснабжения. Клапаны «бабочка» монтируются на фланцевом соединении. Рабочая часть таких клапанов — укрепленный на вращающейся оси диск. Величина просвета между диском и внутренней поверхностью клапана меняется в зависимости от угла поворота оси. Клапаны такой конструкции чаще всего используются в жидкостных трубопроводах большого диаметра. На воздуховодах как круглого, так и прямоугольного сечения применяются воздушные дроссельные заслонки. Они используются для регулирования воздушных потоков при небольшом статическом давлении. Обратные клапаны нужны для предотвращения движения потока жидкости или газа в обратном направлении, в частности их используют в жидкостных и всасывающих трубопроводах чиллеров и автономных кондиционеров.

Электроприводы воздушных заслонок

Для управления воздушными заслонками часто недостаточно вручную переключать положения клапанов, поэтому используются электроприводы, управляемые дистанционно или автоматически. Электроприводы классифицируются по:

  • величине питающего напряжения (24В AC/DC или 230В 50Гц)
  • величине крутящего момента (необходимое значение определяется площадью воздушного клапана, на который устанавливается привод)
  • способу управления (плавное, двухпозиционное или трехпозиционное)
  • способу возврата в исходное положение (при помощи пружины или с помощью реверсивного электродвигателя)
  • наличию дополнительных переключающих контактов

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Материалы изготовления

При проектировании конструкции оборудования венсистем учитываются условия эксплуатации, в которых они будут бесперебойно функционировать. Внутренние части шкафа редко устанавливаются снаружи панели.

При разработке проекта принимается во внимание:

  • температура окружающей среды при работе. Если не соблюдается температурный режим, то эксплуатационные характеристики будут ухудшены. Материал быстро оплавится, износится, и энергооборудование, размещенное внутри, придет в негодность;
  • влажностный режим тоже необходимо обеспечить в пределах нормативных показателей, чтобы не возникало коротких замыканий на электрических частях;
  • обеспечение высоты относительно уровня моря. Этот показатель влияет на устройство принудительной вентиляции, так как условия теплообмена ухудшаются при изменении параметров атмосферного давления.

При установке оборудования среда внутри шкафа, по сравнению с наружными показателями воздуха, изменяется. По результатам проведенных исследований выпускаются шкафы для оснащения вентсистем с открывающимися крышками. Но зачастую пользуются действующими нормативами климатизации для соответствующих внешних параметров эксплуатации, при этом принимается в учет:

  • рабочая температура;
  • температурные показатели внутри шкафа и снаружи технического устройства;
  • показатель излучаемой мощности оборудования;
  • заданная высота над уровнем Балтийского моря.
Популярные статьи  Коллектор для отопления: принцип работы, правила установки и подключения

При выборе материала следует учитывать данные о размерах проектируемого шкафа, типе установки, а далее подобрать один из существующих материалов, задать высоту относительно уровня моря с учетом показателей внешней среды и расчетной мощности, превышающей на 5% номинальную.

Выбор места расположения

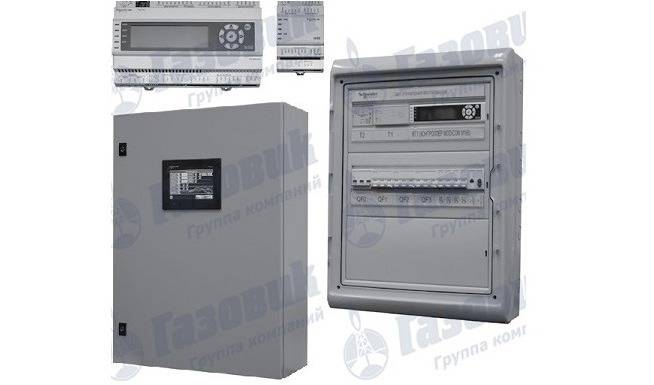

Шкаф и щит автоматики и управления вентиляционными системами подключается по стандартным схемам, которые определяются ГОСТ Р51321-1. Для установки данного оборудования используются щитовые комнаты, а при их отсутствии – коридоры и подсобные помещения.

Если позволяют технические условия, установка вентиляционных и противопожарных контрольных блоков, осуществляется в общем шкафу. Он располагается в диспетчерской, что дает возможность быстрого доступа к аппаратуре управления противодымной вентиляцией и скорейшего принятия мер при авариях и неполадках системы.

Щит управления вентиляцией: устройство, назначение + как правильно собрать

Правила размещения щитов и шкафов:

  • Большое значение для устойчивой работы щитов имеет соблюдение установленного температурного режима. Установлен определенный интервал – от минус 10 до плюс 55 градусов. Выход за пределы может привести к сбоям и нарушениям в работе системы.
  • Вся аппаратура и оборудование, обеспечивающие работу вентиляционных систем, помещаются внутрь металлического или пластикового щита. Степень внутренней защиты должна быть не ниже класса IP45. Такая защищенность предотвращает попадание внутрь мелких твердых предметов, и воды.
  • Работа устройства происходит при напряжении в диапазоне 220-380 В и частоте тока 50 Гц.
  • Установка щитов управления осуществляется в помещениях с нормальной влажностью воздуха. Здесь не должно быть источников пыли и тепла, исключено воздействие любых агрессивных веществ.
  • Для установки шкафов и щитов запрещается использовать места с радиопомехами, магнитным и радиационным излучением, с прямым воздействием солнечных лучей. Нарушение этого правила может привести к некорректной работе приборов. По окончании монтажных работ, когда вся сборка завершена, в обязательном порядке монтируется система заземления.

Все приборы управления размещаются на общем стенде в единой плоскости. К наиболее важным узлам, обеспечивающим безопасную работу приборов, необходимо подключить световые индикаторы и параллельно соединить их с компьютером. Система автоматического управления на главных узлах обязательно дублируется ручным управлением. Наиболее удобной считается работа шкафов с дистанционным управлением, позволяющим в полном объеме контролировать все процессы. Простое и понятное устройство щита помогает быстро принять самостоятельное решение по отключению системы при поломках и авариях.

Каждый шкаф или щит управления приточно-вытяжной вентиляцией укомплектован технической документацией. В ней отображается подробная схема сборки, которая должна неукоснительно соблюдаться. Это поможет ускорить монтаж. Все приборы соединяются в определенной последовательности. Провода подключаются к клеммам, а потом укладываются между приборами. С проводниками следует обращаться аккуратно, формировать компактные пучки, избегая при этом изгибов и других деформаций. После всех подключений производятся регулировки и пробный запуск системы.

Выводы и полезное видео по теме

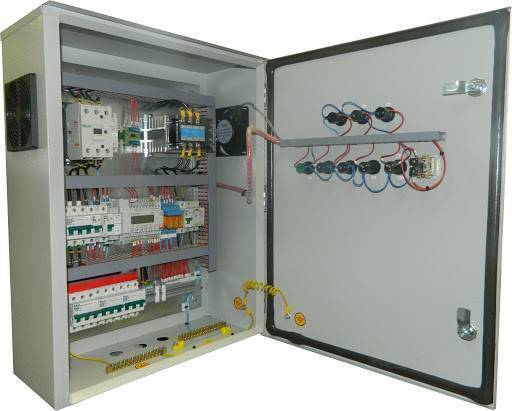

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь информацией, которая может быть полезна посетителям сайта. Задавайте вопросы, расскажите о том, как монтировали щит управления вентиляционной системой собственными руками, размещайте фото по теме статьи.

Свежий воздух всегда был одним из главных факторов для здоровья человека. Как только построили первое помещение, люди сразу его начали проветривать, тем самым обеспечивая приток наружного воздуха взамен отработанного. Проветривание до начала 19 века производилось естественным путем – через окна и двери. Именно в этот временной промежуток М.В. Ломоносов доказывает «Теорию естественного движения воздуха в каналах и трубах».

Технологии обмена воздушных масс в помещении быстро набирают темп развития после появления центробежных вентиляторов. И в начале XX века с появлением электродвигателей наступает новая эра для систем вентиляции.
