Реле времени своими руками: обзор 3-х вариантов самоделок

Типовые подключения регистраторов, или введение

Штатное использование любого регистратора выглядит так: К регистратору подключается адаптер питания от прикуривателя. При включении адаптера в прикуриватель на регистратор подается внешнее питание, он включается и начинается запись.Минусы : лишние телодвижения, можно забыть включить/выключить, гнездо прикуривателя занято когда включен регистратор.

Перед тем как мы продолжим, давайте вначале подумаем, при каких событиях регистратор должен включаться/выключаться автоматически? Разумеется – после запуска/остановки двигателя. Событие начала/остановки движения – ни о чем (например, регистратор отключится, когда Вы остановитесь на светофоре). Событие включения зажигания – чуть лучше, чем ничего. Еще вариант – при пристегивании/отстегивании ремня безопасности водителя. Логика такая — регистратор включается, когда водитель садится в машину и пристегивается. Интересно, кому-нибудь еще кроме меня идея увязки с пристегиванием ремня приходила в голову? Т.к. прогуглив русские и английские ключевые слова, не нашел никого, кто бы так делал подключение регистратора. Уточняю — регистратор должен включаться при пропадании сигнала массы с датчика ремня безопасности. А так многие берут питание регистратора с контактов подсветки ремня безопасности, по сути это вариант подключения к плюсу зажигания.

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.

Приборы с механической шкалой

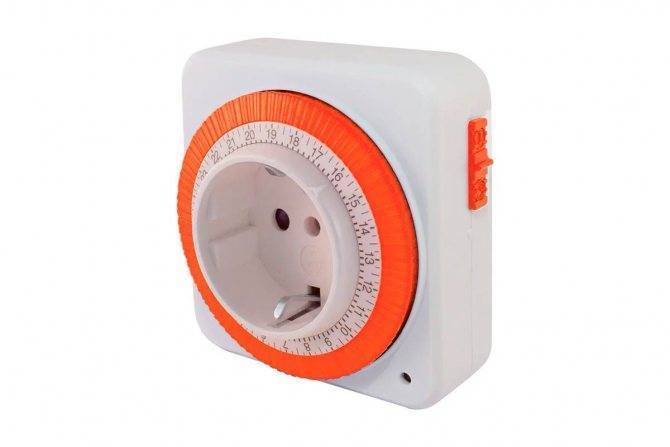

Одним из приборов, который имеет механическую шкалу, является бытовой таймер. Работает он от обычной розетки. Такой прибор позволяет управлять домашней техникой в определенном диапазоне времени. В нем установлено «розеточное» реле, которое ограничено суточным циклом срабатывания.

Для использования суточного таймера его нужно настроить:

  • Приподнять все элементы, которые располагаются по дисковой окружности.
  • Опустить все элементы, которые отвечают за настройку времени.
  • Прокручивая диск, установить его на текущий промежуток времени.

Реле времени своими руками: обзор 3-х вариантов самоделок

К примеру, если элементы опущены на шкале, отмеченной цифрами 9 и 14, то нагрузка активируется в 9 часов утра и будет выключена в 14:00. За сутки можно создать до 48 включений аппарата.

Для этого нужно активировать кнопку, которая находится на боковой части корпуса. Если ее запустить, таймер включится в срочном режиме, даже если он был включен.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Реле времени своими руками: обзор 3-х вариантов самоделок

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Реле времени своими руками: обзор 3-х вариантов самоделок

Где применяют

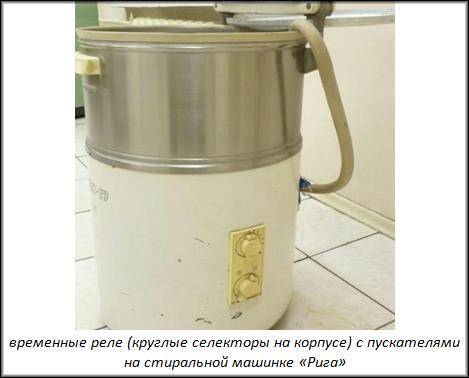

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Популярные статьи  Металлочерепица — от компании Металл Профиль, классификация, применение и монтаж

Реле времени своими руками: обзор 3-х вариантов самоделок

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

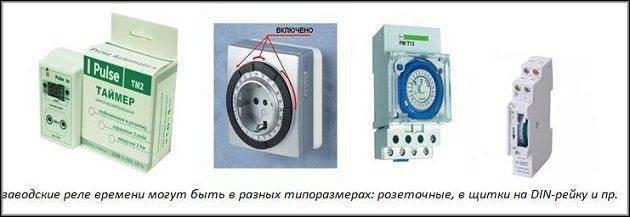

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Реле времени своими руками: обзор 3-х вариантов самоделок

Временные реле используют:

  • в стиральных машинах;
  • в кухонных устройствах – микроволновках, духовках, печах;
  • в системах вентиляции и полива;
  • в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

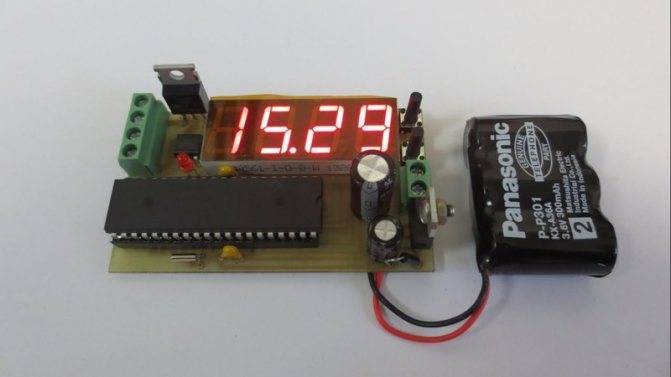

Таймеры и реле времени

Универсальное реле времени повышенной мощности (CD4020, CD4001, IRLR2905) В некоторых случаях требуется реле времени, которое по сигналу кнопки или датчика включает нагрузку на некоторое время. Здесь описывается такое устройство. При указанных на схеме (рис.1.) номиналах деталей R3, R4, С4 выдержку времени можно плавно регулировать переменным резистором R4 в пределах …

0 148 0

Схема таймера для речевого сигнализатора (CD4060B, ISD1820)

Радиолюбителям уже давно известна микросхема ISD1820, и в литературе есть достаточно много различных звонков и сигнализаторов на их основе. Поскольку для меня, как и для многих радиолюбителей, основным источником радиодеталей сейчас является китайский Aliexpress, туда я за микросхемой …

0 79 0

Самодельные цифровые часы с индикаторами из светодиодных лент (К176ИЕ12, К176ИЕ4)

Для установки на проходных предприятий, вокзалах, в торговых центрах и в других местах массового прохода людей необходимы электронные часы с очень крупным и ярким дисплеем. Сейчас такой дисплей, при относительно доступной цене, можно сделать на основе светодиодных лент. При этом размеры индикатора …

0 88 0

Простой таймер для паяльника (К561ТЛ1, S202S02)

При разработке и ремонте аппаратуры необходимопользоваться паяльником, но не постоянно, а лишь эпизодически. в промежутках между продолжительными паузами на изучение и обдумывание ситуации. В конечном итоге, будучи поглощенным этим процессом, можно принять решение отложить эту работу на завтра …

1 156 0

Фотореле с таймером, которое включает освещение с наступлением темноты

В большинстве сумеречные выключатели представляют собой фотореле которые включают освещение с наступлением темноты, и выключают его на рассвете. Осветительная лампа в результате горит всю ночь. В некоторых случаях это и требуется но бывает так что освещение должно работать только в некоторый …

1 151 0

Таймер для периодического включения-выключения нагрузки (CD4060, CD4025A)

Схема таймера для того чтобы электроприбор работал в периодическом режиме — через определенное время включался, работал некоторое время и снова выключался. То есть, почти как холодильник, но периодичность зависит не от температуры а от установленных временных интервалов. На рисунке 1 показана …

1 1156 0

Простой таймер до 34 минуты (точность установки 1сек) или до 136 минут (точность 4 сек)

Схема таймера, позволяющего устанавливать выдержки времени до 34 минут 7 секунд с точностью до одной секунды, а выдержки до 136 минут31 секунды, — с точностью до 4 секунд. Рис. 1. Принципиальная схема таймера со звуковой сигнализацией на микросхемах CD4060B, CD4020B, К561ЛЕ5. Установка …

1 840 0

Самодельный таймер с установкой задержки от 5сек до 69ч (CD4040)

Принципиальная схема самодельного таймера на микросхемах CD4040, синхронизация выполняется от сети переменного тока, время задержки до 69 часов. Таймеры, или реле времени, давно используются в быту и на производстве, вучебном процессе, при занятии хобби. Данная тема присутствует на страницах …

1 700 0

Схема таймера для периодического отключения питания нагрузки

В ряде случаев периодический (или повторно — кратковременный) режим работы нагрузки может повысить эффективность использования оборудования, обеспечить его безопасный и долговременный режим работы. Пример устройства, работающего в таком режиме — бытовой холодильник, который периодически …

1 759 0

Схема простого таймера на одной микросхеме для видеорегистратора

Принципиальная схема самодельного таймера на одной микросхеме для управления включением видеорегистратора. Для видеозаписи происходящего на лестничной клетке жилого дома можно в дверь квартиры вмонтировать автомобильный видеорегистратор. Внешне это будет выглядеть как оптический глазок …

1 699 0

1 …

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

Реле времени своими руками: обзор 3-х вариантов самоделок

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

Реле времени своими руками: обзор 3-х вариантов самоделок

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

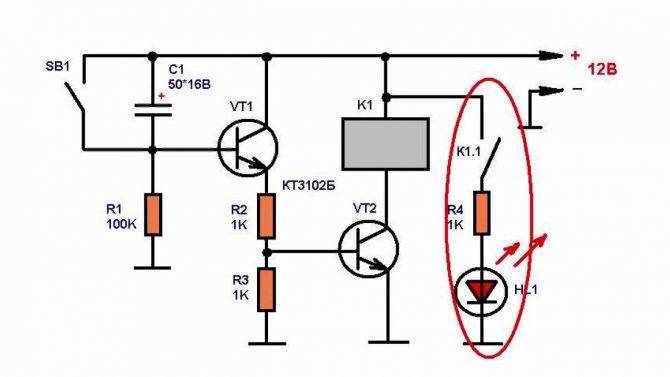

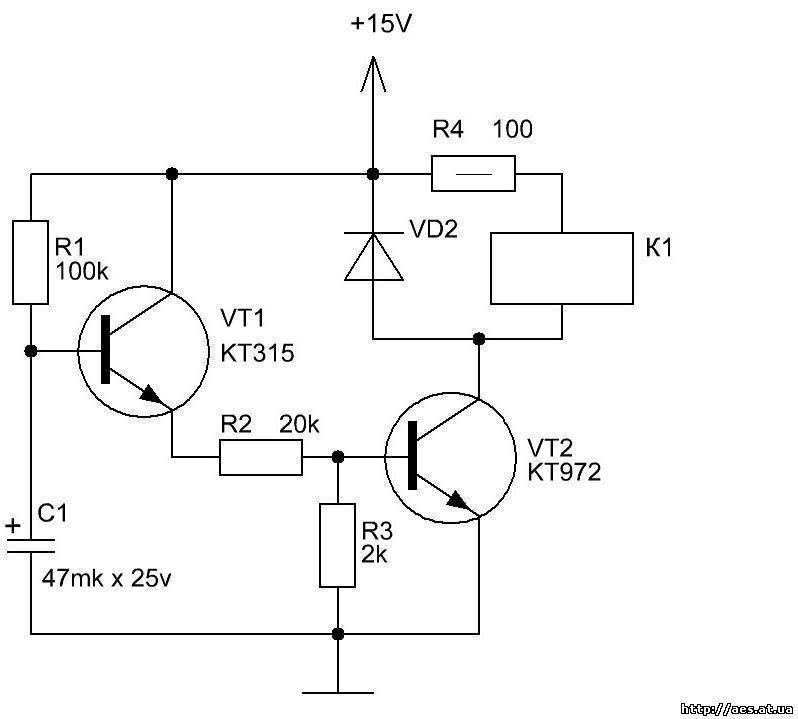

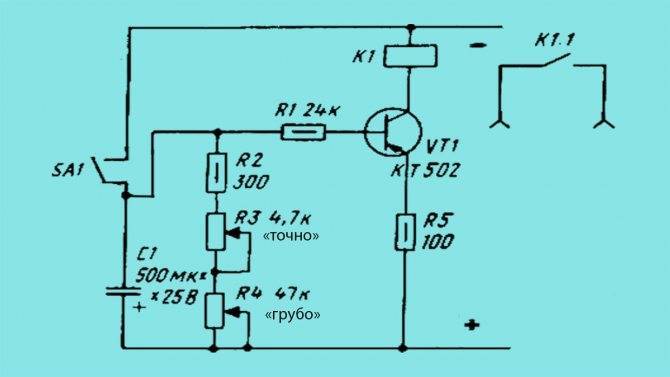

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

Популярные статьи  Калькулятор расчета ширины створки двери шкафа-купе

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

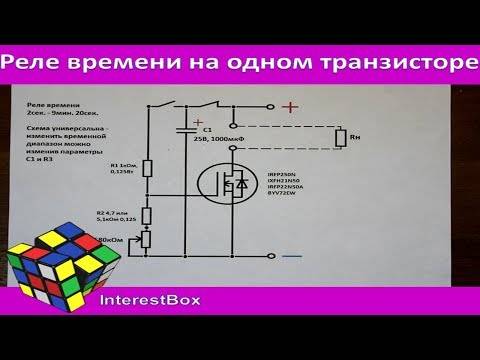

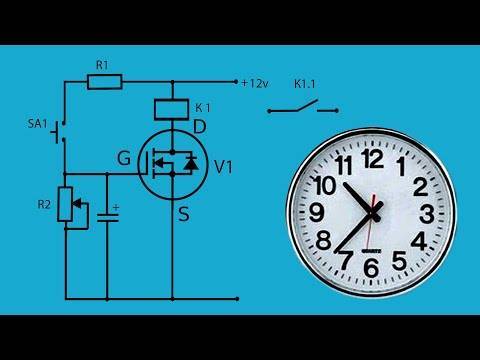

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

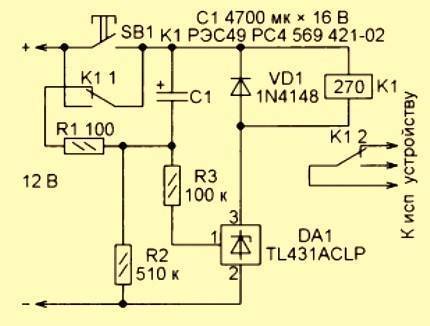

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Watch this video on YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
  2. Тиристор ВТ 151 — 1 шт.
  3. Емкость на 470 нФ — 1 шт.
  4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Watch this video on YouTube

Основные виды и принцип работы реле времени

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Что такое делитель напряжения и как его рассчитать?

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Что такое реле времени

Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Как настроить таймер

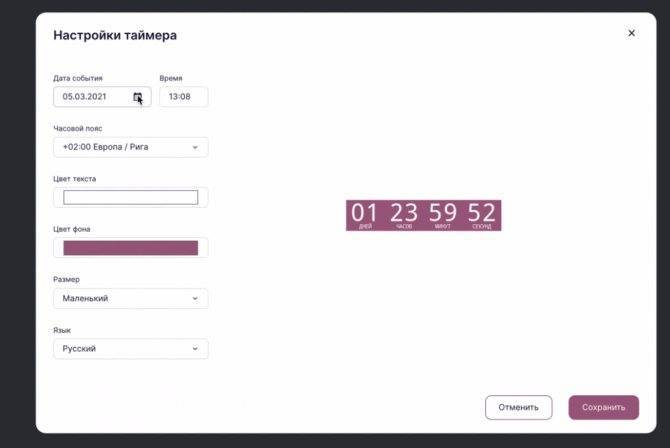

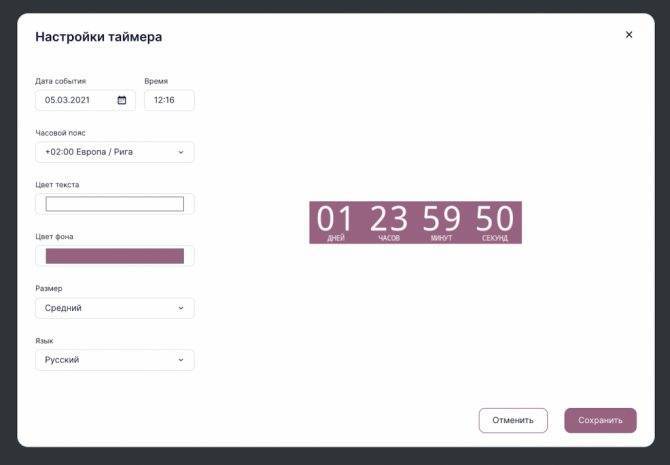

Чтобы настроить таймер, нажмите на кнопку в блоке «Configure Timer».

В новом окне откроются настройки таймера, где можно указать:

  • дату, время и часовой пояс события;
  • размер таймера;
  • цвет цифр и фона;
  • язык таймера.

Реле времени своими руками: обзор 3-х вариантов самоделок

Время запуска.

Чтобы установить время запуска таймера, выберите дату и время завершения акции, а также часовой пояс, по которому их считать.

Реле времени своими руками: обзор 3-х вариантов самоделок

Цвета.

Вы можете задать цвет текста таймера и цвет его фона одним из следующих способов:

  • выбрать из палитры вручную;
  • указать HEX-код цвета;
  • указать RGB-код цвета;

указать проценты для HSL-координат.

Реле времени своими руками: обзор 3-х вариантов самоделок

Советуем указывать HEX-код цвета, который используется на сайте или в шаблонах, чтобы таймер соответствовал им по стилю.

Размер.

Выберите маленький, средний или большой размер. Большой размер подойдет, если таймер размещается на всю ширину письма, а средний и маленький — если он расположен в одной из двух или трех колонок.

Реле времени своими руками: обзор 3-х вариантов самоделок

Язык.

Таймер в UniSender работает на 3-х языках: украинском, русском и английском.

Реле времени своими руками: обзор 3-х вариантов самоделок

После того как вы настроите блок с таймером, его в любой момент можно отредактировать в свойствах блока, которые отображаются слева при клике на блок.

Кроме того, в свойствах блока есть и другие важные настройки:

Реле времени своими руками: обзор 3-х вариантов самоделок

Настройки отображения и расположения таймера аналогичны настройкам картинки

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

Реле времени своими руками: обзор 3-х вариантов самоделок

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.  Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.
Популярные статьи  Дезинфекция воды в колодце: особенности проведения процедуры обеззараживания

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Принцип действия

  1. Электромагнитное замедление. Используется при условии постоянного тока, состоит из основной обмотки и медной гильзы. При включении тока главный магнитный поток нарастает в основной обмотке, но в гильзе начинает течь ток, тормозя этот процесс. При выключении происходит обратная картина, ток не дает потоку резко падать. Устройство способно создать выдержку времени при включении до 0,1 секунды и при выключении на 1,4 секунд.
  2. Пневматический принцип. Процесс осуществляется за счет изменения диаметра отверстия для забора воздуха. Возможна задержка до 3 минут, но точность срабатывания крайне низка.
  3. Часовой механизм. В основе прибора стоит анкерный механизм и пружина, которая постепенно раскручиваясь, обеспечивает срабатывание через определенный промежуток времени.
  4. Электронные устройства. Используются аналоговые или цифровые схемы. Сегодня можно встретить реле под управлением микропроцессора. Часто встречается в качественной бытовой технике.

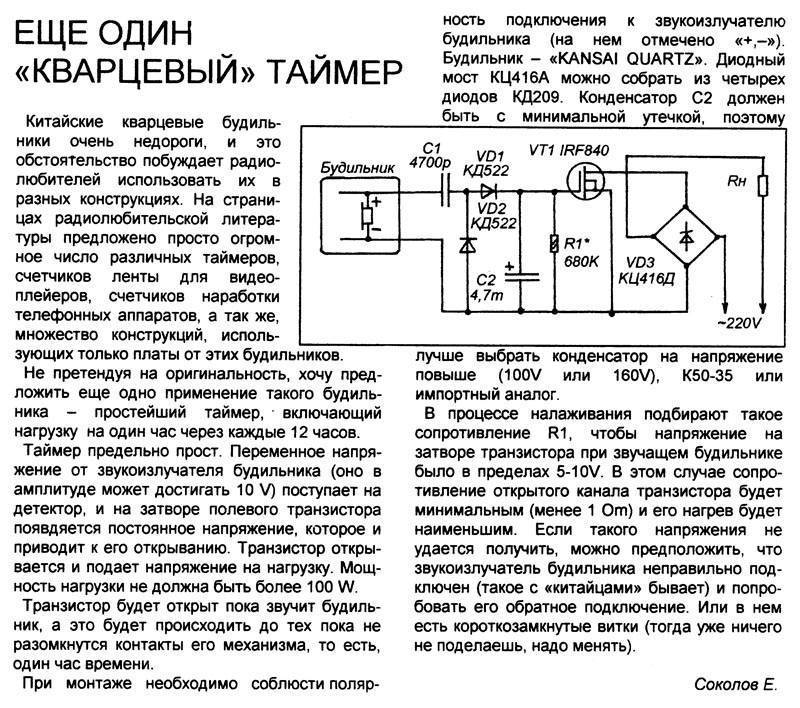

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

  • Обеспечить функции коммутации в системах освещения.
  • Включать/выключать технологическое оборудование.
  • Запускать/отключать охранные системы.

https://youtube.com/watch?v=VRrU_eYT2l4

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Реле времени своими руками: обзор 3-х вариантов самоделок

Временные реле используют:

  • в стиральных машинах;
  • в кухонных устройствах – микроволновках, духовках, печах;
  • в системах вентиляции и полива;
  • в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

Программирование

Для программирования интервалов времени следует при нажатой кнопке S2 или замкнутой группе LRN ( контакты 5-6) разъема SV2 подать питание на таймер. Начнётся отсчёт первого интервала времени – t1 на рис.2. После отпускания кнопки S1 или размыкания LRN последует отсчёт паузы – t2 на рис. 2. По истечении времени не меньше 1 секунды следует ещё раз нажать кнопку S1 или кратковременно замкнуть перемычку LRN, даже если не требуется работа в циклическом режиме. Таймер записывает сформированные временные интервалы во внутреннюю энергонезависимую память. При программировании длительных интервалов времени целесообразно использовать перемычку, устанавливаемую на группу LRN. Для удобства отслеживания интервалов с помощью индикатора LED1 рекомендуется задавать программу в режиме DIR.

Пример1. Допустим, необходимо при подаче питания включить нагрузку на 10 секунд, после этого выключить нагрузку. По истечении 1 минуты цикл повторить. Для этого устанавливается циклический режим работы замыканием группы CYCL и устанавливается перемычка на контакты DIR. Нажимаем кнопку S1, подаём питание на таймер. Ждём 10 секунд, после чего кнопку отпускаем. После этого выжидаем 1 минуту и снова кратковременно нажимаем кнопку S1.

Пример 2. Необходимо через 10 минут после подачи питания включить нагрузку. Убираем перемычку с контактов CYCL, выбираем инверсный режим работы, замкнув перемычкой контакты 2 и 4 (группа INV) разъёма SV2. Устанавливаем перемычку на контакты LRN. Подаём питание, после чего по истечении 10 минут убираем перемычку LRN, ждём ещё 1..2 секунды и нажимаем кнопку S1.

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

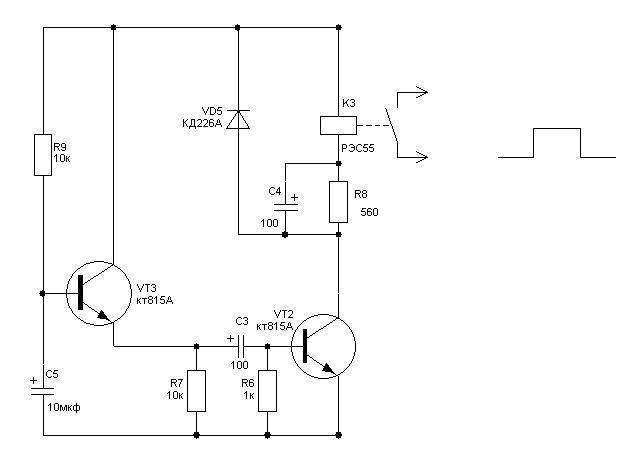

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

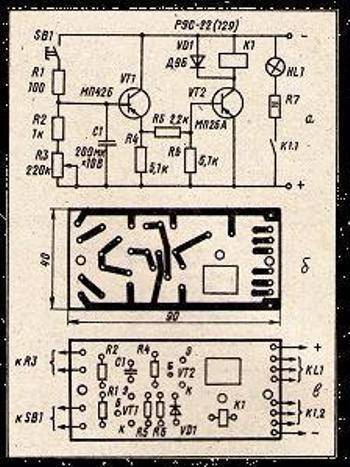

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.

Если у вас есть опыт сборки такого устройства, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и участвуйте в обсуждениях. Блок для связи расположен ниже.

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.

Если у вас есть опыт сборки такого устройства, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и участвуйте в обсуждениях. Блок для связи расположен ниже.

Оцените статью
