Достоинства и недостатки

Реле электромагнитное имеет следующие преимущества над полупроводниковыми конкурентами:

  • коммутация больших нагрузок при малых габаритах;
  • гальваническая развязка между цепью управления и группой коммутации;
  • низкое тепловыделение на контактах и катушке;
  • небольшая цена.

Устройству присущи также недостатки:

  • медленное срабатывание;
  • относительно небольшой ресурс;
  • радиопомехи при переключении контактов;
  • сложность коммутации на постоянном токе высоковольтных и индуктивных нагрузок.

Рабочие напряжение и ток катушки не должны выходить за заданные пределы. При их низких значениях становится ненадежным контактирование, а при высоких — перегревается обмотка, увеличивается механическая нагрузка на детали и может произойти пробой изоляции.

Долговечность реле зависит от вида нагрузки и тока, частоты и количества коммутаций. Больше всего контакты изнашиваются при размыкании, образующем дугу.

Бесконтактные аппараты имеют преимущество, поскольку у них не появляется дуга. Но есть также масса других недостатков, что не дает возможности заменить реле.

Применение сигнального реле

Указательное реле применяются в электрических сетях, имеющих постоянные и переменные характеристики тока. Коммутация применяется в системах автоматизации, регулирование электроприводами. Указательное реле применяется в электроэнергетических и технологических агрегатах и системах контроля над ними.

Прибор указательное реле

Указательное реле применяется в большинстве отраслях промышленности. Самой популярной является энергетическая область применения. При этом коммутация происходит посредством автоматики, при помощи защиты, а также работниками.

Некоторые виды реле имеются в бытовых приборах, таких как холодильник, стиральная машина, телевизоры, котлы отопления. Эти приборы более чувствительны к перепадам напряжения и реагируют как на низкий его показатель, так и на высокий. При этом такая бытовая техника может выйти из строя.

Помимо этого приборы получили большой спрос в военном деле, самолетостроении, в космических кораблях, автотранспорте и на железных дорогах. Реле для данных сфер производства изготавливаются с учетом ударов, больших вибраций, линейного ускорения, то есть разрушающих факторов длительного и жесткого применения. Одновременно с этим указывается допустимое положение, при котором сохраняется работоспособность реле.

Где может применяться импульсное реле?

Внедрение этого устройства в бытовое пользование объясняется простым удобством. Ведь оно позволяет контролировать освещение как минимум из двух точек.

В квартире это может быть спальня, где включение произошло у входа, а выключение рядом с кроватью. В офисах – это длинные коридоры, лестничные пролеты и большие конференц-залы.

Использование двух выключателей для освещения лестницы стало необходимостью. Включив свет на первом этаже, вполне логично погасить его вторым выключателем наверху

С задачей трехпозиционного управления могут справиться проходные и перекрестные выключатели. Эта схема и до сих пор имеет широкое применение. Но в ней присутствуют и очевидные недостатки.

Во-первых, это довольно сложная для монтажа система, в которой электричество проходит путь через главный автомат, распределительную коробку, сами выключатели и затем на лампы освещения. При ее установке нередко возникают ошибки. Если же необходимо более трех мест управления, то схема усложняется.

Схема наглядно показывает перегруженность проводами: от первого выключателя – пять, от второго – шесть, от первой и второй подсветки – по три кабеля

Во-вторых, все провода имеют одинаковое сечение, так как используют ток одного напряжения, что сказывается на общих затратах. В них также входит цена проходных выключателей, в несколько раз превышающая стоимость обычных.

Но необходимость использования импульсного реле происходит не только из соображений комфорта. Оно также применяется для сигнализации и защиты.

Например, на промышленном предприятии для запуска производственных процессов, требующих высокой электрической мощности, этот прибор позволяет обезопасить оператора. Так как работает от токов малого напряжения либо вовсе управляется дистанционно.

Области использования прибора

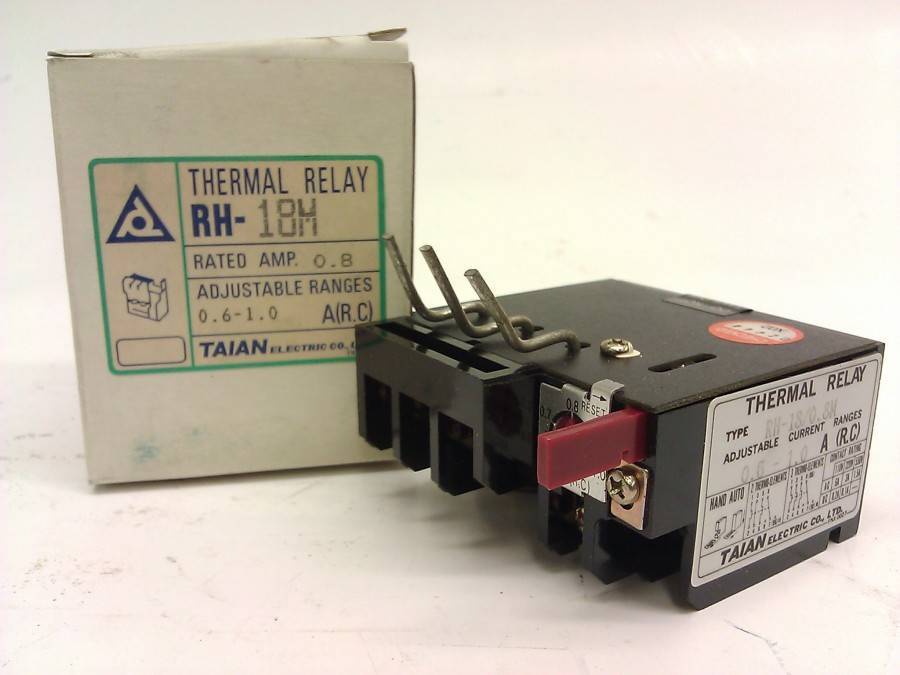

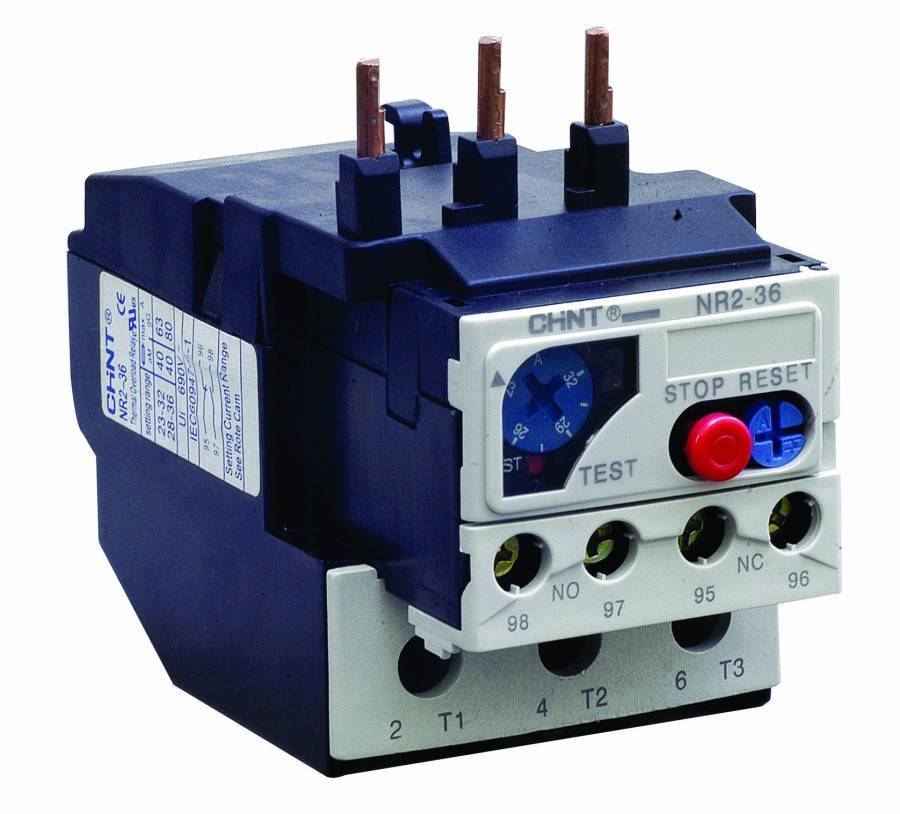

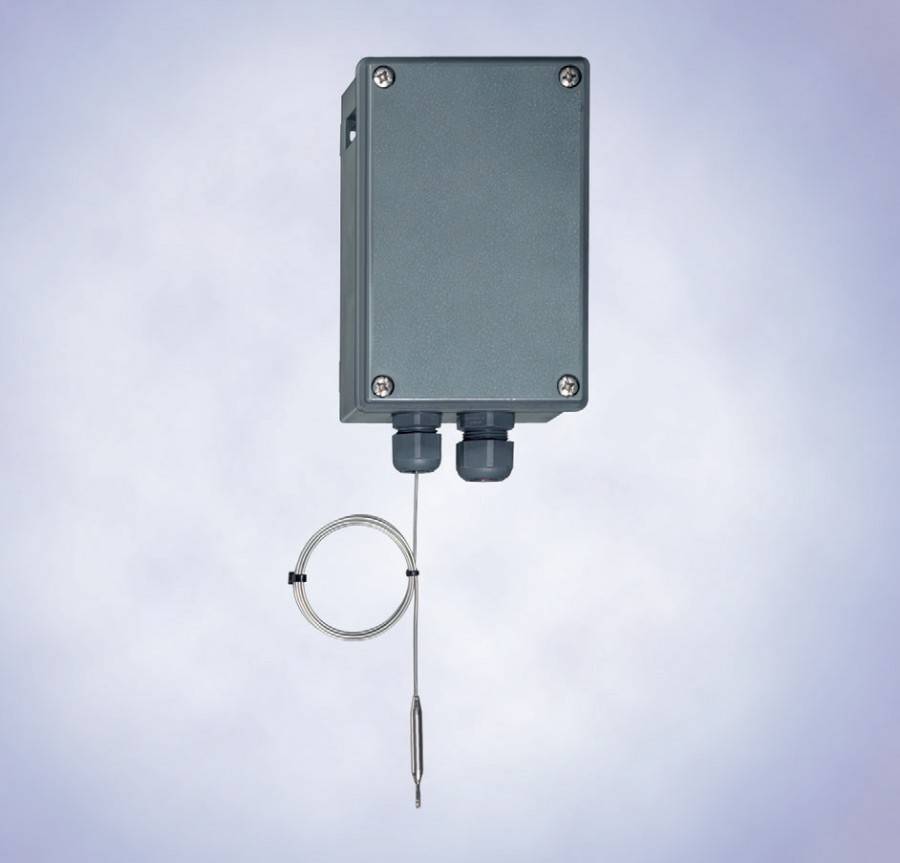

Электротепловые реле предназначены для предотвращения выхода из строя электромоторов от перегрузок по показателям рабочего тока, в результате которых происходит превышение нормативных показателей рабочей температуры последних. Любой электрический двигатель имеет номинальный рабочий ток. Критическое превышение этой технической характеристики в течение длительного времени приведет к перегреву обмоток силовой установки, разрушению изоляционного слоя и выходу из строя мотора в целом.

Устройство электротепловой защиты отключит электрический двигатель и не допустит аварии и выхода из строя электромотора. Термореле защиты от перегрузок применяются и в других сферах народного хозяйства, быту и производстве, но основное их предназначение — это защита электрических силовых установок от увеличения тока нагрузки до критических значений. Без этого прибора безопасно эксплуатировать электрические двигатели невозможно!

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и  «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Промежуточное реле — разновидности

Промежуточные приборы подразделяются по типу переключения на максимальные и минимальные. Максимальные устройства способны увеличивать установленный показатель до определенного рубежа. Минимальные приспособления работают для понижения определенного показателя.

Современное промежуточное реле

Промежуточное реле классифицируются по способу работы: прямые и косвенные. Работа прямых типов происходит, напрямую подключая и отключая различные цепи. Косвенные реле работают посредством цепей иных механизмов.

Реле также делятся по назначению: измерительные, логические и комбинированные. Измерительные приборы обладают настройкой в установленном интервале срабатывания. Логические приборы работают по одному уровню и используются в дискретных схемах. Комбинированные устройства содержат несколько групп реле, которые объединены в общую логическую цепь.

Приборы различаются по месту подсоединения: вторичные и первичные. Вторичные устройства подсоединяются посредством индуктивной, емкостной или другой связи. Первичные реле присоединяются напрямую в электрическую цепь.

Промежуточные устройства обладают собственными конструктивными особенностями и имеют следующие характерные черты:

  1. Полупроводниковое промежуточное реле. Эти устройства не обладают коммутационными контактами, при этом цепи смыкаются и размыкаются посредством подаваемого напряжения.
  2. Индукционные приспособления. В этих приборах напряжение, при помощи которого осуществляется управление, поступает от соседней катушки.
  3. Магнитоэлектрические устройства. Механизм этой модели основывается на магните, при помощи которого вращается катушка, размыкающая и смыкающая цепи.
  4. Поляризационное промежуточное реле. Принцип работы таких приборов основан на полярности, посредством которой осуществляется переключение.

Конструктивное строение прибора

Электромагнитные устройства подключаются к электроцепи, осуществляющей контроль или регулировку изделий, которые подключены к силовому узлу, для преобразования. Запуск может осуществляться влиянием различного рода факторов: электропитание, световая энергия, гидростатическое или давление газа.

Конструктивное устройство электромагнитного реле:1 – пружина; 2 – подвижный якорь; 3 – ферромагнитный стержень (сердечник); 4 – катушка; 5 – основание; 6 – один или несколько неподвижных контактов; 7 – исполнительный орган

Согласно стандартам, простейшее контактное устройство координируется тремя основными участками: воспринимающий, промежуточный и исполнительный. Каждый из них представлен индивидуальным механизмом, отвечающим за определенные действия в коммутационной системе.

Первичный, так называемый чувствительный, элемент производит реакцию на входящий параметр и трансформирует его в физическую величину, требующуюся для функционирования контактора.

Такой воспринимающий механизм воплощен в электромагнитной катушке с сердечником — на схеме обозначен номером 4. В зависимости от сети, к нему может быть подключено или переменное, или постоянное напряжение.

Промежуточное звено начинает сравнительный анализ преобразованной величины с заложенным образцом. Как только достигается заданное значение, узел передает сигнал чувствительного механизма исполнительному. Этот участок состоит из пружин противодействия (1) и успокоителей.

Успокоительные элементы в контакторе используются для устранения колебаний подвижных сегментов, а в реле времени – для обеспечения необходимого временного интервала

В производственной части посредством коммутационных линий (6), расположенных на корпусе над колодкой, воспроизводится влияние на подчиненную линию и контакты замыкаются.

Плюсы и минусы реле максимального тока

Устройство имеет ряд преимуществ:

  • наличие выносливости к высоким импульсным напряжениям и помехам, которые образовываются в результате молний или при коммутации в высоковольтном электрооборудовании;
  • небольшой спад напряжения на замкнутых контактных соединениях, при этом не происходит их нагревание;
  • устойчивость к повышенным коммутационным нагрузкам;
  • отличная изоляция между катушкой и контактной группой;
  • небольшая стоимость прибора.

Одновременно с этим можно перечислить недостатки реле:

  • небольшая производительность;
  • лимитированный ресурс электромеханических характеристик;
  • при производстве запирания и разъединение контактов образуются помехи;
  • в сети постоянного тока возможны сбои при коммутировании потребителей, имеющих высокое напряжение.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Назначение устройства

Высокая нагрузка, которую испытывают электродвигатели, обусловливает рост потребления электроэнергии в процессе функционирования. Это часто приводит к превышению нормативных параметров работы оборудования. Перегрузка в электрической цепи является причиной быстрого роста температуры. А она, в свою очередь, вызывает появление неисправностей и аварий.

Назначение теплового реле состоит в создании предпосылок для поддержания нормальных условий эксплуатации посредством возможности отключения электроэнергии при перегрузках и риске аварии.

Это устройство замыкает или размыкает цепь по сигналу, поступающему от агрегата в зависимости от текущей рабочей температуры. В результате электродвигатель защищается от токовых перегрузок.

Среди преимуществ данного устройства можно отметить:

Но при этом потребуется периодическая проверка работоспособности и настройка.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

  • Для коммутации участков в различных независимых друг от друга сетях;
  • Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
  • Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии. Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

  • высокой долговечностью релейных элементов;
  • быстрой реакцией на изменение параметров подключенных линий;
  • способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Назначение и функции устройства

Такой вид коммутатора является вспомогательным объектом в электроцепи. Многофункциональность образцов позволяет применять их в автоматизированных, защитных и регулировочных схемах.

Используется в случаях, когда есть надобность в синхронном замыкании или размыкании нескольких автономных электросхем, иными словами – размножение токоведущих каналов.

Схема подключения аварийной кнопки автомобиля: посредством одной контактной линии электромагнитного реле можно осуществить выключение переключателя, а второй – воспроизвести в блоке сигнализации звуковое оповещение

Контактор может быть использован и в качестве регулятора более мощного реле, благодаря которому осуществляется коммутация цепи с высоким напряжением.

Возьмем, к примеру, такую ситуацию: есть необходимость подачи тока на катушку индуктивности выключателя, где максимальное моментальное значение электроведущей силы при включении — 63 А. Однако выполнить такую задачу, используя один электромагнитный аппарат, не представляется возможным.

Поэтому изначально необходимо подать питание на катушку сердечника разделительного устройства, использующего собственные связи, включить контактор с большей мощностью, на который и будет возложена задача коммутации большей силы электроэнергии.

Также деталь можно использовать для создания искусственной задержки действия реле защиты или, как говорят, для формирования выдержки времени.

Принцип действия контактора

В алгоритме работы этого вида реле заложено применение электродинамических сил, создаваемых в ферромагнетике во время прохождения электричества по спирали витков изолированного провода катушки.

Исходя из технических особенностей коммутатора и количества размещенных в нем контактных связей, якорь либо замыкает, либо размыкает их

Первоначальное расположение Г-образной пластины (якоря) зафиксировано пружиной. Подавая на магнит ток, якорь, с находящимся на нем коммутирующим контактом преодолевает силы пружины и тянется к намагниченному полю.

При передвижении хвостовик, расположенный на плоскости контакта, цепляет нижнюю контактную схему, перемещая ее вниз.

Если на катушке прекращается подача электричества, пружина оттягивает назад ярмо и устройство принимает свой первоначальный вид.

Рассмотрим на примере, как работает реле электромагнитного типа в автомобиле. Если его подключить к трехфазному асинхронному мотору будут воспроизведены следующие действия:

  1. Старт – включение сигнализации.
  2. Срабатывание пускателя.
  3. Замыкание последней пары контактов в результате — пуск механизма двигателя.

Кроме этого, именно реле отвечает за выключение мотора при разрыве реверса. Таким образом устраняется проблема резкой остановки двигателя.

Для распознавания типа электромагнитного контактора в производстве применяются маркировочные значения, состоящие из набора букв и цифр, нанесенных на устройство

Также важно знать, что электромагнитное реле может оснащаться несколькими группами регулировочных контактов. Количество последних полностью зависит от предназначения конкретной модели прибора
