Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

  • Для коммутации участков в различных независимых друг от друга сетях;
  • Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
  • Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Нюансы подключения и регулировки

После установки промежуточного механизма его необходимо подключить к электросхеме. Для этого будут задействованы контакты катушки, а также дополнительные связующие элементы. Обычно, в устройстве насчитывается несколько контактных пар: NO – нормально-открытые и нормально-закрытые (NC).

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения
Распределение групп в представленной электросхеме: 10-11 – нормально-замкнутые контакты; 11-12 – нормально-разомкнутые; контакты 1 (фаза) – 3 (ноль) – напряжение питания реле

В первой позиции предполагается полное лишение подачи сигнала на катушку. Поскольку в ней нет полярности, внутреннее соединение контактной группы может выполняться в хаотичном порядке.

Для подключения обзорного механизма рассмотрим схематические указания. Предполагаемое напряжение в катушке может составлять: 12, 24 или 220 В.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения
Электросхема прибора без подключения к сети. Его установка осуществляется в схемах управления и автоматики. Месторасположение – между главным исполнителем и источником задачи

Регулирование электронного пускателя разберем на примере самой распространенной модели РП-23.

Процесс состоит из следующих этапов:

  1. Проверяя напряжение пуска и возврата с подачей источника гальванического тока на катушку, осуществляем нерезкое регулирование.
  2. На момент притягивания якоря у подвижного узла системы должен быть совместный ход 0,1-1,5 мм. Методом подгиба хвостовика на Г-образную пластину осуществляем корректировочную процедуру.
  3. Между активным и неактивным контактом уровень зазора устанавливается в пределах значений 1,5-2,5 мм. Настройка прогиба выполняется поджиманием угольника неподвижных контактов и верхнего упора подвижной системы.
  4. При конечном расположении якоря (замыкание) провал неактивных контактов будет 0,3-0,4 мм.
  5. В середине плоскости подвижные и неподвижные контакты должны совпадать. Корректировка производится путем перемещения пластины и направляющей скобы.

Таким же методом воспроизводится и настройка параметров реле РП-25, однако исключается зазор между катушкой с сердечником и якорем в притянутом состоянии.

Основы исполнения привода

Термин «реле» является характерным для устройств, которыми обеспечивается электрическое соединение между двумя и более точками посредством управляющего сигнала.

Наиболее распространенным и широко используемым типом электромагнитного реле (ЭМР) является электромеханическая конструкция.

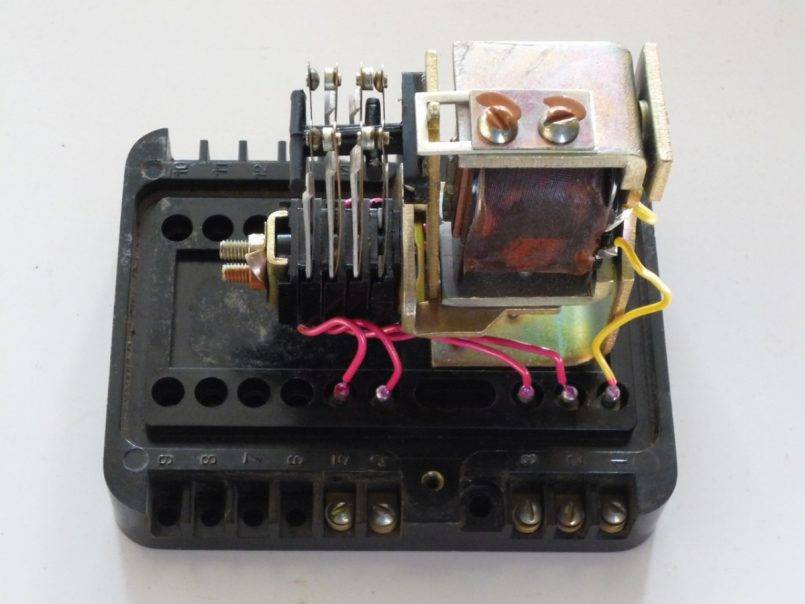

Так выглядит одна конструкция из многочисленного ряда изделий, именуемых как электромагнитные реле. Здесь показан закрытый вариант механизма с использованием крышки из прозрачного оргстекла

Схема фундаментального контроля над любым оборудованием всегда предусматривает возможность включения и отключения. Самый простой способ выполнить эти действия — использовать переключатели блокировки подачи питания.

Переключатели ручного действия могут использоваться для управления, но имеют недостатки. Явный их недостаток – установка состояний «включено» или «отключено» физическим путем, то есть вручную.

Устройства ручного переключения, как правило, крупногабаритные, замедленного действия, способные коммутировать небольшие токи.

Ручной механизм переключения – дальний родственник электромагнитных контакторов. Обеспечивает тем же функционалом – коммутацией рабочих линий, но управляется исключительно вручную

Между тем электромагнитные реле представлены в основном переключателями с электрическим управлением. Приборы имеют разные формы, габариты и разделяются по уровню номинальных мощностей. Возможности их применения обширны.

Такие приборы, оснащенные одной или несколькими парами контактов, могут входить в единую конструкцию более крупных силовых исполнительных механизмов — контакторов, что используются для коммутации сетевого напряжения или высоковольтных устройств.

Часто задаваемые вопросы

  1. Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияОдин из вариантов схемы с использованием датчика движения

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

  1. Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Обозначение реле на схеме

Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.

Основные обозначения

Изображение Описание
Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К.
Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Контакты КУ на схеме изображаются точно так же как и контакты переключателей.
Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения
Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства.
Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки.
Популярные статьи  Ремонт клапана газового котла: как починить агрегат, исправив характерные нарушения в работе

Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.

Ведущие производители реле

Производитель Изображение Описание
Finder (Германия) Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле:
  • общего назначения;
  • твердотельные;
  • силовые;
  • РСВ;
  • времени;
  • интерфейсные и многие другие.

Продукция компании имеет сертификаты ISO 9001 и ISO 14001.

АО НПК «Северная заря» (Россия) Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония) Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых:
  • твердотельные и электромеханические реле;
  • низковольтные КУ;
  • кнопочные переключатели;
  • устройства контроля и управления цепи.
COSMO Electronics (Тайвань) Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002.

Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.

American Zettler Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов.

Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

О чем расскажет маркировка

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов — до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

  1. РЭП — реле электромагнитное промежуточное.
  2. 37 (Н) – номер разработки.
  3. (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
  4. (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
  5. (*) — значение исходя из численности обмоток;
  6. (*)(*) — числовое значение замыкающих и размыкающих контактов;
  7. (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
  8. (*)(*) — обозначение электросилы удерживающих обмоток;
  9. (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
  10. (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов.

Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Способы включения устройства

Как подключить механизм в систему? Подключение приспособления в электрическую цепь происходит по двум вариантам:

  1. Параллельно подключенные. При таком способе устройства бывают основные выходные и быстродействующие. У последних время срабатывания составляет 0,02 секунды. Как правило, у механизма стандартное время срабатывания колеблется между 0,02 и 0,1 секундой.
  2. Последовательно подключенные. Используется в случаях мгновенного кратковременного срабатывания.

Когда есть нормальное стабильное напряжение источника питания, то промежуточное реле должно надежно срабатывать. Помимо этого, предусмотрена надежная их работа при аварийном понижении напряжения до 40–60%. По особенности в конструкции такой элемент преобразования может быть с одной обмоткой, двумя или тремя (последние встречаются крайне редко).

Подключение промежуточного реле является важным для любого оборудования или прибора. Ведь это позволяет не только автоматически прерывать цепь, но и с его помощью можно расширять функциональные способности других реле, которые расположены в этой электрической цепи.

Долговечность устройства зависит от количества его срабатывания. То есть она характеризуется численностью циклов срабатывания и возвратом в свое первоначальное положение. Степень защищенности аппаратуры от различных нежелательных факторов, что окружают конструкцию, оценивается по такому критерию, как время перехода контактов из одного положения в другое.

Схемы подключения

После того как промежуточное реле было установлено в электрический шкаф, следует осуществить его подключение в электрическую схему. Для этого применяются контакты самой катушки и непосредственные контактные элементы. Реле имеет, как правило, несколько пар контактов NO нормально открытые и NC нормально закрытые. Нормальным положением считается отсутствие подачи сигнала на катушку. Так как катушка не обладает полярностью, то подключение контактов осуществляется произвольно.

Устанавливается такой аппарат в схемах управления и автоматики. Располагается между исполнительным устройством (например, контактор) и источником задания. На рисунке изображена электрическая схема приспособления:

На картинке изображено промежуточное реле без подачи напряжения. Если его подать, то контакты переключатся. Напряжение в катушке может быть различное: 220, 24 и 12 вольт.

Как подключить приспособление указано на рисунке ниже:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

В некоторых случаях реле промежуточного типа используется как контактор, тогда схема установки будет выглядеть следующим образом:

Как видно, промежуточное реле обладает тремя группами контактов, которые управляют нагрузкой и одной группой для удержания тока в катушке. Можно установить дополнительно контактор, тогда устройство подключается сначала к контактору.

Также данный аппарат можно подключать к датчику движения. Благодаря ему, к системе датчика движения есть возможность подключать несколько мощных ламп. Монтаж происходит следующим образом: обмотка приспособления подключается к датчику, а силовой контакт переключает нагрузку в системе светильников. Как установить такой датчик, показано ниже:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Еще один вариант установки электронного пускателя — к терморегулятору. Схема изображена на картинке (нажмите, чтобы увеличить):

В этом случае подключение терморегулятора и пускателя производится в последовательном порядке к первой фазе и нулевому проводу (на схеме они обозначаются как Т1 и К1 соответственно). Монтаж остальных контактов пускателя осуществляется равномерно между другими фазами.

Параметры изделий

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения
РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:

  • чувствительность;
  • ток (напряжение) срабатывания, отпускания, удержания;
  • коэффициент запаса;
  • рабочий ток;
  • сопротивление обмотки;
  • коммутационная способность;
  • габариты;
  • электрическая изоляция.

РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

Популярные статьи  Посудомоечные машины Bosch Silence Plus: обзор характеристик и функций, отзывы покупателей

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок. Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

  • при выпадении одной из трех фаз;
  • асимметрии токов и перегрузок;
  • затянутого пуска;
  • заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/автоматическими выключателями.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

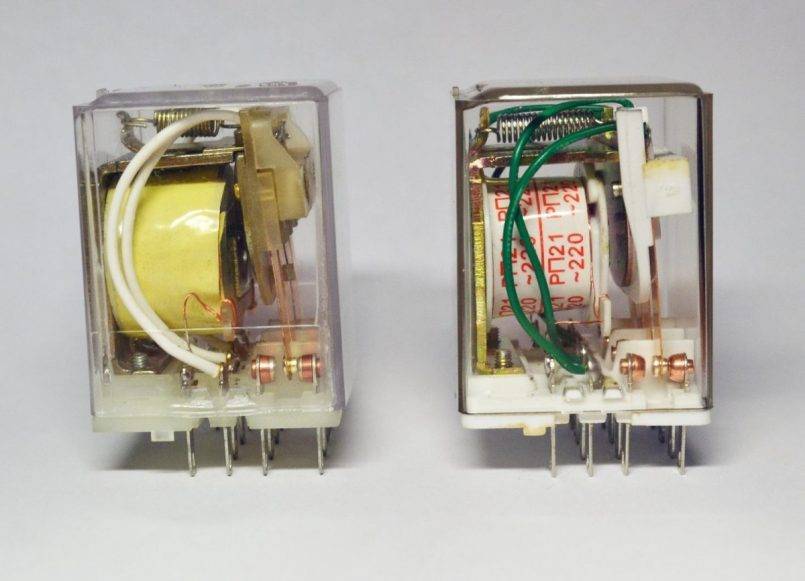

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияС правой стороны вариант китайской подделки

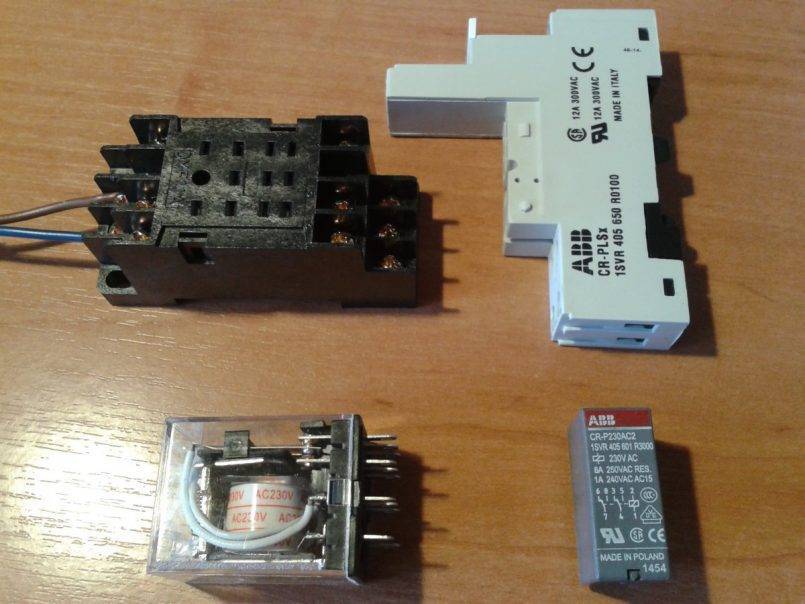

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

  • П – промежуточное;
  • Э – электромагнитное;
  • 46 или (ХХ) – серия изделия;
  • 1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

  • РЭП – реле электромагнитное промежуточное
  • 26 – серия
  • ХХХ – функциональное назначение и  количество контактов
 назначение                                           Количество
замыкающие размыкающие переключающие.
001 +
010 +
100 +
002 ++
020 ++
110 + +
200 ++
003 +++
120 + ++
210 ++ +
300 +++
004 ++++
220 ++ ++
310 +++ +
400 ++++
  • 001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
  • А….Д – класс износостойкости материалов, из которых сделаны контакты;
  • Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

Код разъем Способ подключения проводов
16 —- Припой
18 —- “фастон”
76 —- печать
21 + винтовые соединения
26 + припой
78 + печать

ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды электрических параметров включающей катушки
постоянный ~ ток 50 Гц
01… 6 В 02…12 В 03… 15 В 04…24 В 06…48 В 09…60 В 11…110 В 13…220В 21…12 В 22…24 В 24…40 В 26…110 В 27…220 В 28…380В 34…230 В 35…240 В

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом  А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

  1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
  2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Популярные статьи  Какой счетчик электроэнергии лучше поставить в квартире: выбираем однотарифный или многотарифный

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

  • В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
  • В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
  • В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

  1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
  2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
  3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
  4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Виды промежуточных реле

Классификация производится по нескольким параметрам. Различают следующие виды промежуточных реле по типу переключения:

  • минимальные – срабатывание происходит в момент, когда определенная характеристика в цепи снижается до определенного значения;
  • максимальные – реле срабатывает в момент увеличения определенного параметра в цепи до порогового значения.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

В зависимости от назначения устройства делятся на следующие категории:

  • комбинированные – работающие в группе взаимозависимые устройства;
  • логические – работают в цепи с цифровыми реле, работающими на микропроцессорах;
  • измерительные – имеют механизм подстройки для срабатывания на определенный уровень сигнала.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

В зависимости от способа работы устройства:

  • прямые – непосредственно замыкающие и размыкающие электрическую цепь:
  • косвенные – работающие в группе с другими устройствами и не размыкающие цепь непосредственно после поступившего сигнала.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

По методу подключения в цепь:

  • первичные – непосредственно включенные в цепь;
  • вторичные – подсоединение происходит через конденсаторы или катушки индуктивности.

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключенияПромежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Схемы подключения реле тока

Как и во всех случаях использования классической электропроводки, есть трехфазовое питание и рассчитанное на одну линию. Соответственно делятся по подключению и защитные реле тока.

Простое подключение трехфазового реле тока:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Для одной фазы картина будет немного иной

На схеме далее, следует обратить внимание на соединение замеряемой линии напрямую и через токовый трансформатор к автомату. Во втором случае ширина рабочего диапазона увеличивается

Использование нагрузки в обоих вариантах цепи замера обязательно, так как производится определение количества ампер линии, для которого нужно обеспечить течение в ней тока.

Однофазовое подключение:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Развитие технологий привело к разделению устройств потребления на приоритетные и второстепенные. К первым относятся компьютеры, телевизоры, приставки и все оборудование, отключение которого не желательно. Ко второму относится остальная аппаратура, разрыв контакта питания которой от линии допустимо. Многие реле тока позволяют управлять двумя видами устройств раздельно — приоритетными и второстепенными.

Схема подключения приоритетной и второстепенной нагрузки:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Последняя схема интересна еще и тем, что в качестве измерителя течения тока используется индукционный метод, для которого достаточно расположить линию снабжения потребителей электроэнергией между соответствующими датчиками. То есть, раздельная нагрузка не нужна — в ее роли выступают приоритетные устройства, а отдельный токовый трансформатор заменен на встроенный. Причем его второй обмоткой выступает сам канал питания клиентского оборудования.

И схема, относящаяся конкретно к защитным цепям электродвигателя. Ее основная ниша применения —производство, так как мощные трехфазовые моторы в быту используются редко.

Схема защиты электродвигателя с помощью реле максимального тока:

Промежуточное реле: как работает, маркировка и виды, нюансы регулировки и подключения

Каждая конкретная модель реле тока, в зависимости от своих функциональных возможностей и внутреннего устройства, имеет нюансы подключения. Желательно с ними ознакомиться в инструкции по эксплуатации, во избежание последующих аварийных ситуаций.

Реле тока — это автомат, защищающий оборудование от перепадов электроэнергии. Срабатывание его обуславливается скачками ампер, которые происходят в результате коротких замыканий, слишком высоких нагрузок или иных форс-мажорных обстоятельств. При этом реле аналогичного вида не чувствительны к временному поднятию силы тока.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
