Регулировка давления в системе водоснабжения частного дома

Содержание

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака.

Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней.

И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину).

Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов.

В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Устройство и принцип действия РДВ

РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.

В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:

  • водозаборных;
  • противопожарных;
  • оросительных;
  • технологических;
  • коммунальных.

Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.

Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.

Когда установка не требуется?

Установка регулирующего устройства не требуется в следующих случаях:

  • в городах, поселках с централизованным водоснабжением при отсутствии высотных зданий. В России немало городов, где люди живут в собственных домах, в 2-3 этажных зданиях.
  • в пятиэтажках, если рядом нет высоток.

В небольших городах с высотой зданий не более пяти этажей редукторы давления не нужны.

Также не понадобятся они на первых этажах, если:

  • не используются чувствительные к перепадам напора бытовые приборы, начиненные электроникой (стиральные, посудомоечные машины);
  • не установлены дополнительные насосы, водонагревательные приборы.

Установка редуктора не требуется в частном доме с централизованным снабжением водой, при отсутствии водонагревателей и сложных бытовых приборов.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

  • торцевой или рожковый ключ;
  • отвертка.

Подготовка

Реле давления находится в черной коробочке возле манометра.

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

  1. Выключают электропитание.
  2. Отвинчивают отверткой шуруп, находящийся в колпачке.
  3. Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

  1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
  2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
  3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

Разрыв между давлениями включения и выключения не должен быть меньше 1 атмосферы.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Регулятор давления воды в квартире: как регулировать прибор?

Первичная настройка регулятора давления воды происходит на предприятии-изготовителе. Предустановочное давление бытовых моделей составляет 3 бар. Самостоятельно регулировать заданные производителем значения нужно в том случае, если давление регулятора не совпадает с рабочими параметрами водопровода.

В этом случае возникает вопрос: как регулировать?. Регулятор давления воды в квартире, оборудованный манометром, не доставит никаких проблем. Вращая регулировочный винт, добиваются показаний манометра, соответствующих паспортным данным наиболее уязвимого оборудования, включенного в систему водоснабжения.

Если в корпусе регулятора не предусмотрено врезное гнездо для установки манометра, то его устанавливают на водопровод отдельно. Класс точности манометра и диапазон измерений должны соответствовать нагрузке сети по давлению. Погрешность калибровки может отрицательно повлиять на работу бытовых гидравлических устройств. Регулирование редуктора вслепую, без четкого визуального представления результата — невозможно.

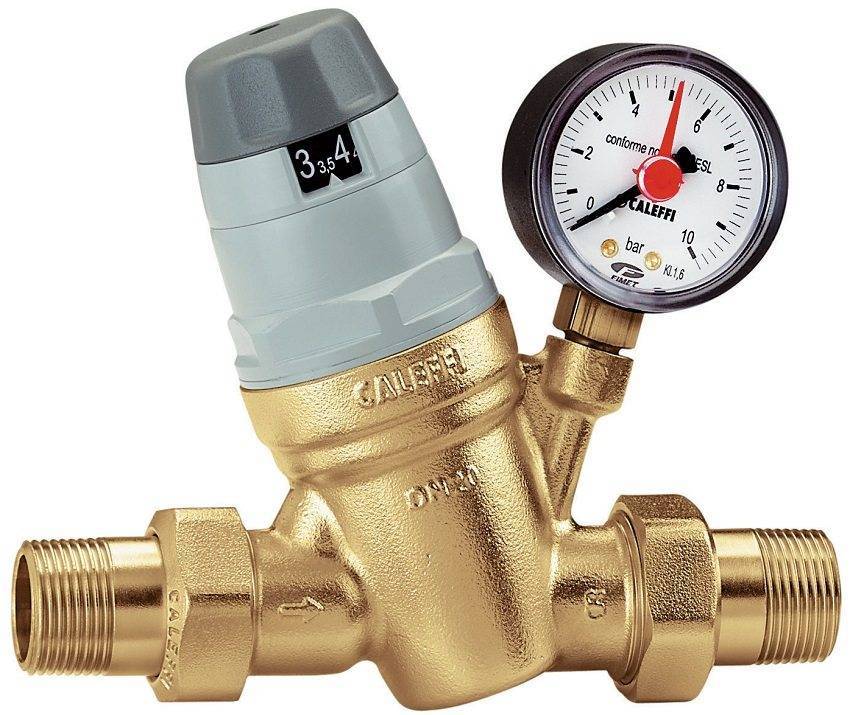

Редуктор давления Caleffi со встроенным манометром

Регулировочный винт, с помощью которого производится настройка, расположен на корпусе прибора. Гаечным или шестигранным ключом поворачивают винт в сторону увеличения или уменьшения настроечного параметра. Поворот головки винта прижимает или ослабляет пружину, которая давит на рабочий орган (клапан или поршень). Выпускают модели приборов, которые оснащены специальной регулировочной ручкой на штоке и штуцерами для манометров.

Порядок действий:

  • открыть вентиль на врезке водопровода в квартиру;
  • закрыть точки отбора воды (смеситель, смывной бачок, водонагреватель, стиральная и посудомоечная машина, фильтр очистки питьевой воды);
  • выставить необходимое значение давления по манометру (2?3 бар);
  • открыть краны в точках для отбора воды, проверить соответствие давления заданному параметру.

Конструкция регулятора давления воды с резьбовым клапаном — вид в разрезе

Причины слабого и избыточного напора

Чаще всего снижение напора воды происходит из-за естественного износа трубопровода. К тому же, если для его прокладки использовались металлические трубы, то со временем напор будет снижаться из-за коррозии.

Проблема может также заключаться в наличии известкового налета на стенках труб. Он появляется из-за слишком жесткой воды.

Причинами слабого напора также являются:

  1. Не соответствующая параметрам системы напорная установка. Очень часто в системах автономного водоснабжения воду приходится поднимать с расположенных достаточно глубоко водоносных слоев. Затем доводить до потребителей, находящихся на большом расстоянии от станции, да еще и на разной высоте. Если мощность насосов не соответствует этой ситуации, напор будет слабым.

  2. Низкий ресурс самой скважины, из которой берут воду. Даже, если изначально все было нормально, источник постепенно опустошается, и давление снижается.
  3. Появление новых точек водозабора, которые могут работать одновременно – например, приобретают еще посудомоечную машину или ванну с гидромассажм. Если в проекте их появление учтено не было, то теперь придется его переделывать, возможно, покупать дополнительное оборудование.

В случае избыточного напора воды возможны два варианта – либо оборудование было подобрано со слишком большим запасом по мощности, либо внутри системы есть воздушная пробка.

Создание и поддержание давления в автономном водопроводе

Проблема избыточного напора встречается достаточно редко, поэтому поговорим о том, как  поднять давление в водопроводе до приемлемого уровня. И в частном доме, и в городской квартире можно найти возможность сделать это, если включить в систему специальное насосное оборудование (см. Насос водяной высокого давления для частного дома).

Особенности автономной подачи воды

От централизованного автономный водопровод отличается следующими особенностями:

Прежде чем подать воду в дом, её сначала нужно поднять на поверхность из скважины или колодца. На что тратится часть мощности насоса.

Схемы автономного водоснабжения с поверхностным и погружным насосом

Обеспечить нормативное давление в системе холодного водоснабжения требуется для всех точек, которые находятся на разном удалении от создающего напор агрегата и могут размещаться на разной высоте.

Схема внутренней разводки в частном доме

Источник воды может обладать слишком низким дебитом для того, чтобы поддерживать в сети нормальное давление в течение продолжительного времени. Пока вода есть, жидкость будет течь с хорошим напором, но по мере опустошения скважины он ослабеет, а затем поступление жидкости в систему прекратится вообще.

Отсутствие воды в кране чаще всего связано с низкой производительностью источника

Если воды в источнике хватает, но в нем стоит слишком мощный насос, постоянная подача под большим давлением может привести к преждевременному износу системы.

Почти все перечисленные проблемы легко решаются правильным подбором водоподъемного оборудования. Кроме той, которая связана с недостаточным напором.

Как оптимизировать давление в водопроводе

Для решения этой проблемы существует несколько проверенных способов:

Можно включить в систему повысительный насос, который будет принудительно повышать в ней напор. Это имеет смысл делать только в том случае, когда вода в источнике есть в достаточном количестве, но к удаленным или высоко расположенным точкам потребления она приходит, потеряв по пути большую часть напора. Подобные насосы могут управляться вручную или автоматически. Второй способ предпочтительнее, так как контролировать пуск и остановку насоса тогда, когда это нужно, автоматика будет сама.

Фото насоса для повышения давления

Монтаж водопровода с накопительной емкостью

Нужен или нет?

Регулятор необходим в квартирах или частных домах, где используются сантехнические, стиральные или кухонные устройства, чувствительные к давлению воды.

Кроме этого, установка устройства нужна в помещениях, где возможны гидроудары.

Иначе возможен срыв гибкой подводки и затопление соседей из нижних квартир.

В большинстве многоквартирных домов установлены общие редукторы, контролирующие давление на весь стояк. Они расположены в подвале, поэтому в квартире их искать бесполезно.

Однако, эти устройства не всегда полностью справляются со своими задачами, поэтому установка собственного прибора не помешает.

Развернутый ответ на вопрос в нашей статье.

Пошаговая инструкция настройки датчика в системе водоснабжения

Регулировка датчика давления на водопровод зависит непосредственно от модели, так как в каждом приборе есть индивидуальные детали, с помощью которых выполняется настройка диапазона срабатывания. Например, у некоторых изделий есть прозрачная крышка, через которую хорошо видно шкалу делений, что во многом облегчает настройку. В целом, регулировка датчика давления воды может быть выполнена самостоятельно, если изучить нюансы.

Перед регулировкой сложного электронного датчика давления воды с множеством дополнительных функций очень важно изучить технический паспорт, где обозначены особенности настройки рабочего давления. Если возникнут сомнения в способности самостоятельного выполнения регулировки, то всегда можно обратиться за помощью к профессиональным мастерам.. Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос

Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос. Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Чтобы зафиксировать верхний предел максимально допустимого давления, нужно дождаться отключения насоса и посмотреть показания манометра в этот момент

Очень важно понимать, что диапазон в этом случае не должен превышать 1,5 атмосфер.

Принимая во внимание значение изначального диапазона срабатывания насоса, можно настраивать верхний предел и его разницу с нижним пределом.

Для регулировки датчика перепада давления воды с двумя пружинами необходимо приготовить гаечный ключ. Чтобы увидеть пружины, следует снять защитную крышку. Изменить верхние границы предела можно подкручивание гайки большой пружины. Рекомендуется поворачивать гайку медленно, не более 0,5-1 оборота. После каждого подкручивания открывают кран и проверяют показания манометра. Если значение давления для срабатывания насоса не соответствует норме, то поворачивают гайку еще раз.

С помощью регулировочной гайки на маленькой пружине можно изменить разницу между верхним и нижним пределом давления. На этом этапе следует учитывать, что диапазон не должен превышать 1,5 атмосфер.

Подтянув гайку большой пружины и выполнив регулировку гайки маленькой пружины, нужно открыть кран и начать спуск воды. При подаче воды начнет работать насос, в это время фиксируют показания манометра, они будут обозначать нижний предел давления.

Далее следует дождаться, когда давление в системе начнет повышаться. Когда давление достигнет максимальных значений, насос отключится. В этот момент также смотрят и записывают показания манометра.

Затем показания включения и выключения сравнивают и определяют диапазон. Если разница между верхним и нижним пределом составляет 1-1,5 атмосфер, а непосредственно значения верхнего и нижнего давления не пересекаются с допустимыми максимальными и минимальными показателями, то настройку можно считать завершенной. В противном случае нужно вновь слить воду из системы и повторно выполнить регулировку датчика давления для водопровода.

Настройка

При юстировке механических приборов поступают следующим образом:

  1. Снимают крышку реле.
  2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
  3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
  4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

  1. Нажатием кнопки реле переводится в режим настройки.
  2. Выбирается настраиваемый параметр.
  3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Какое нормальное?

Хотя в указанном СНиП приведены нормы для многоквартирных домов, владельцы дач и коттеджей также могут на них ориентироваться.

Для горячей воды

По нормативам этот показатель составляет 4-4,5 бара. Такого значения он достигает в централизованных магистралях, и к этому должны стремиться владельцы частных домов.

Этого достаточно для большинства сантехнических приборов и не потребует приобретения фитингов с повышенными характеристиками.

Для холодной

В данном случае нормальный показатель составляет для городских квартир 4-5 бар. Но для автономного водоснабжения, когда трубопровод снабжается менее мощной напорной помпой, значение может опускаться до 1,4-2,8 бар. Но оптимальным значением все-таки считается уровень в 4 бар.

Регуляторы давления воды в квартире

Установка регулятора давления воды в квартире — доступный способ улучшения качества водоснабжения. Бытовой регулятор поддерживает заданное давление воды после себя. Достаточная пропускная способность регуляторов для квартиры или частного дома — 3 м?/час.

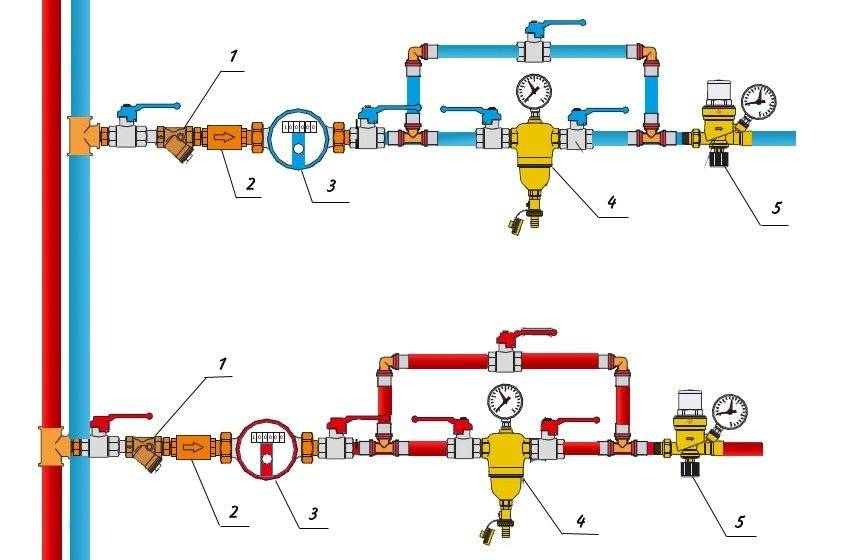

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Правила установки для бытовых регуляторов:

  • автоматический клапан устанавливают в отапливаемом, доступном для обслуживании при эксплуатации, месте;
  • корпус не должен испытывать напряжений сжатия, кручения и изгиба;
  • направление стрелки на корпусе совпадает с ходом движения потока;
  • перед установкой регулятора трубопровод промывают, удаляют частицы окалины, песка и иловые отложения;
  • сетчатый фильтр, установленный после запорного вентиля на вводе водопровода в квартиру, улучшит работу регулятора и бытового гидравлического оборудования;
  • запорная арматура (вентиль) после регулятора необходима для обслуживания и замены устройства.

Бытовой предохранительный клапан регулирует напор и расход в водопроводе

Как правильно настроить блок?

Для регулировки блока нужны будут:

  • отвертка с плоским окончанием для откручивания крышки,
  • рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

  1. Выявить фактические моменты запуска и остановки помпы, по манометру.
  2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
  3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
  4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
  5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
  6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
  7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
  8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Заключение

Несмотря на то, что регулятор силы напора воды в системах водоснабжения не обязателен к установке, большинство гидротехнических устройств при наличии большого напора могут выйти из строя. Если запорная арматура спокойно реагирует на скачки давления жидкости, то такое оборудование как фильтры, бойлеры, котлы и т.п. к таким перепадам очень чувствительны.

Использование редуктора для стабилизации напора воды убережет магистрали водоснабжения от вероятных гидроударов, которые могут возникнуть при аварийных ситуациях. Так что собственникам квартир, жилых домов или промышленных зданий рекомендовано устанавливать в системах водоснабжения РДВ.

Хороший хозяин не будет экономить на покупке и установке редуктора и обязательно учтет все преимущества и недостатки прибора. Если суммировать затраты на покупку и монтаж прибора, то они все равно будут меньше чем расходы на ремонт или покупку новой сантехники и бытовой техники, которая может выйти из строя вследствие гидроударов из-за перепадов в системе водоснабжения. Снижается расход воды и соответственно затраты на ее оплату.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Оцените статью
