Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Содержание

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др. Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком. Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания. Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке. По типу сечения проводника провода делятся на два вида:

  1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
  2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Как подготовить кабель для сдачи

«Лом Цветмет» скупает очищенную и неочищенную проводку. Подготовка кабеля перед сдачей предполагает снятие изоляционной обмотки.

Существуют три метода зачистки:

  • Ручной. Подготовка предполагает использование подручных средств – ножа или молотка. Ручной метод зачистки кабеля перед сдачей используется для получения высокого дохода за продажу маленькой партии.
  • Оплавление или обжиг. Не применяется для снятия изоляции с тонкожильных проводов перед приемом. Подготовка предполагает выполнение работ в проветриваемом помещении.
  • Снятие изоляции с использованием специального оборудования – бокореза или стриппера. Является самым простым и безопасным методом подготовки кабеля перед сдачей.

Обмотку снимают на ровной горизонтальной поверхности. Лом кабеля без изоляции в пункте приема осматривают, взвешивают на электронных весах и оценивают.

Цена за 1 кг в Москве опт розница
Приём кабеля алюминиевого неочищенного 70 60
Сдать кабель алюминиевый очищенный 100 90
Приём кабеля медного неочищенного 280 250
Лом кабеля медного очищенного 320 300
Приём медного кабеля обожженного 310 300
Сдать медный провод до 1 мм 60 60
Сдать медные провода от 1,5 до 4 мм 60 60
Сдать медные провода от 4 мм 210 210
Приём кабеля со свинцовой оболочкой 150 100
Приём кабеля интернет 35 70
Сдать кабель телефонный в свинце 72 диаметр 100 110
Сдать телефонный кабель в свинце 22 диаметр 100 110
Сдать телефонный кабель в свинце 52 диаметр 100 110
Лом кабеля телефонного в ПВХ 12 диаметр 40 45
Принимаем телефонный кабель в ПВХ 0,8 диаметр 40 45
Принимаем телефонный кабель в черном пластике 10-19 диаметр 35 45
Принимаем телефонный кабель в черном пластике 55 диаметр 100 110
Лом кабеля для систем пожарной сигнализации КПСВВ, нг-LS, КПСВЭВ, нг-LS, J-Y (ST), КПСЭнг(А)-Fли для систем пожарной сигнализации КПСВВ, нг-LS, КПСВЭВ, нг-LS, J-Y (ST), КПСЭнг(А)-FRLSRLS Уточняйте Уточняйте
Принимаем Монтажные провода Уточняйте Уточняйте
Сдать кабель силовой Уточняйте Уточняйте

Виды проводки

Стоимость кабельного лома зависит от толщины жилы, материала и чистоты сырья. Детальную информацию о спросе на рынке вторичного сырья, подготовке к приему и цене на сегодня знают менеджеры «Лом Цветмет».

Наша компания скупает следующие виды кабеля:

  • заводский брак;
  • кабель с хранения;
  • лом остатков производства;
  • старая проводка.

«Лом Цветмет» интересует сдача медного и алюминиевого кабеля. Компания гарантирует клиентам выплаты без ожидания. Предлагает высокую цену за скупку силового телефонного, монтажного и интернет-кабеля.

  • подготовка кабеля перед сдачей;
  • нормальный радиационный фон;
  • сдача проводки без примесей неметаллов;
  • предварительная договоренность с менеджером.

Ориентировочная стоимость покупки кабеля без изоляции указана в прайс-листе на сайте компании. Для ознакомления с актуальной ценой позвоните менеджеру.

Преимущества сотрудничества с «Лом Цветмет»

Наша компания скупает лом у частных клиентов, фирм и крупных предприятий. Принимает проводку после подготовки (без изоляции) от 1 кг.

Преимущества сотрудничества с «Лом Цветмет»:

  • самовывоз или сдача кабельного лома в оборудованном пункте;
  • выплата денег за скупку проводки без ожидания и комиссий;
  • прозрачные условия сотрудничества с оптовыми и розничными сдатчиками;
  • бесплатный вывоз медного и алюминиевого лома при сдаче от 300 кг;
  • легальная скупка проводки по заявке или договору клиента.

Аккуратно снимите изоляцию вручную или с использованием специального инструмента, чтобы получить хорошее вознаграждение за сдачу кабеля.

Также читайте наши другие интересные статьи:

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы

самостоятельной очистки:

  1. Большие временные и трудозатраты.
  2. Требуются специальные знания и оборудование.
  3. Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Основными способами очистки медного кабеля являются:

  1. Термообработка . Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
  2. Механический . Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
  3. Современные методы очистки с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств

, смотрите это видео:

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Популярные статьи  Увлажнитель воздуха своими руками: варианты приборов и руководство по изготовлению

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводовЗащитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

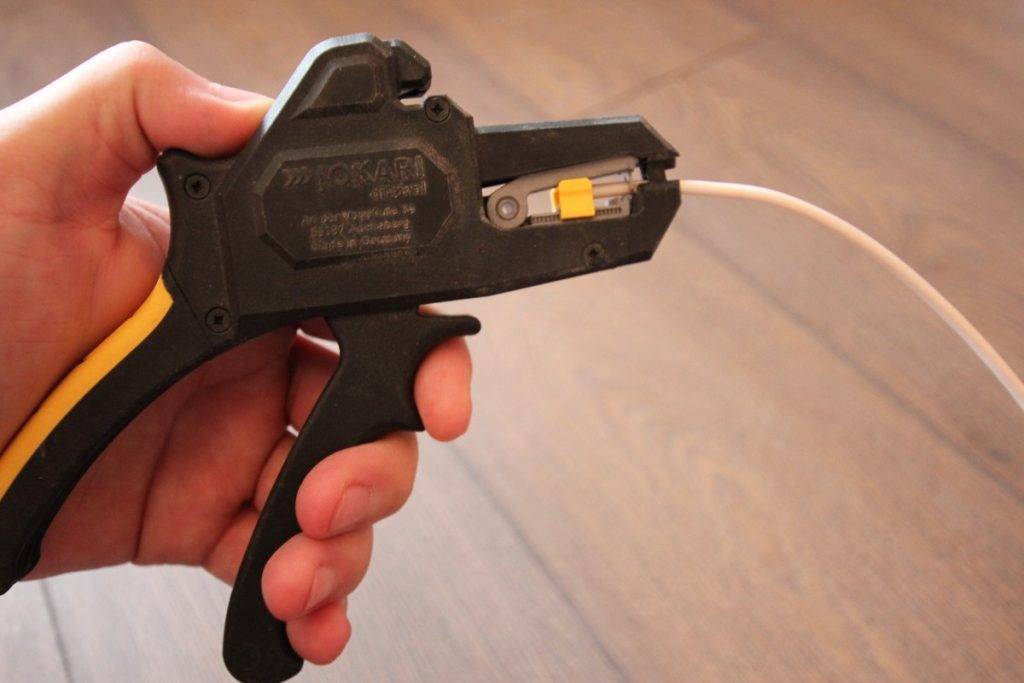

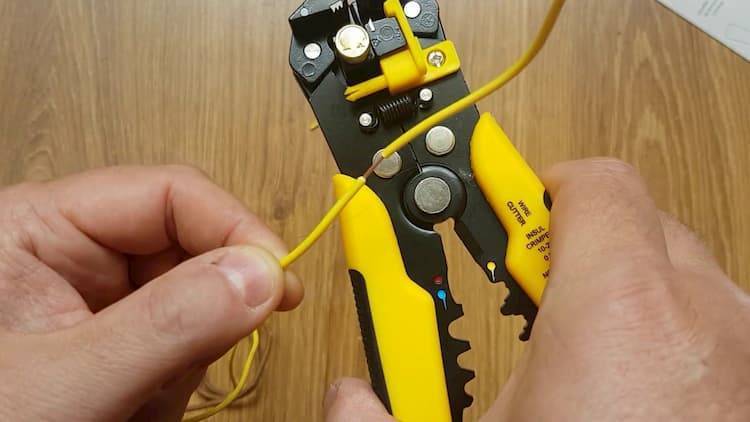

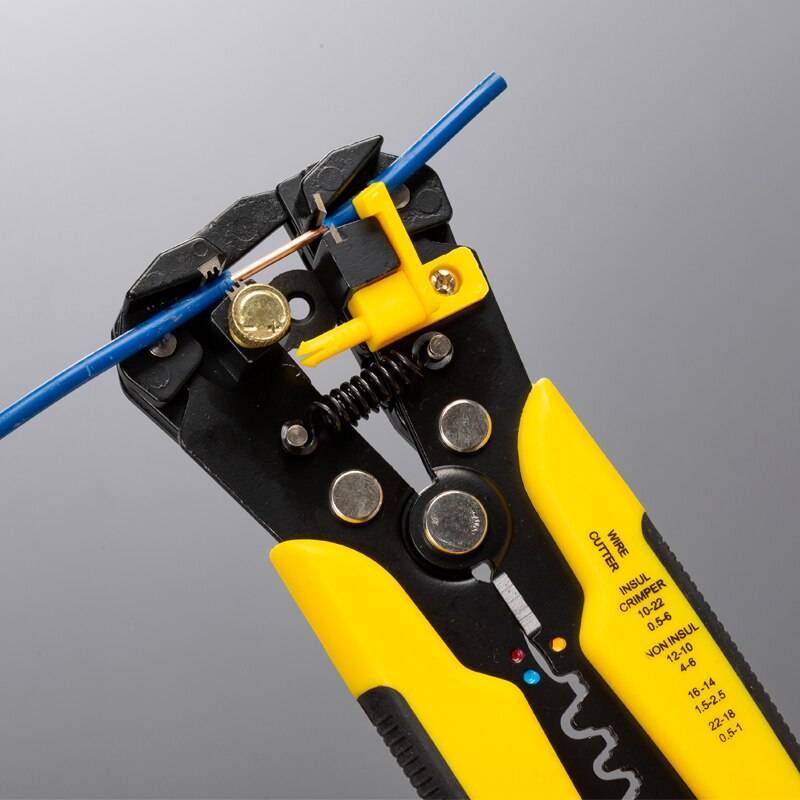

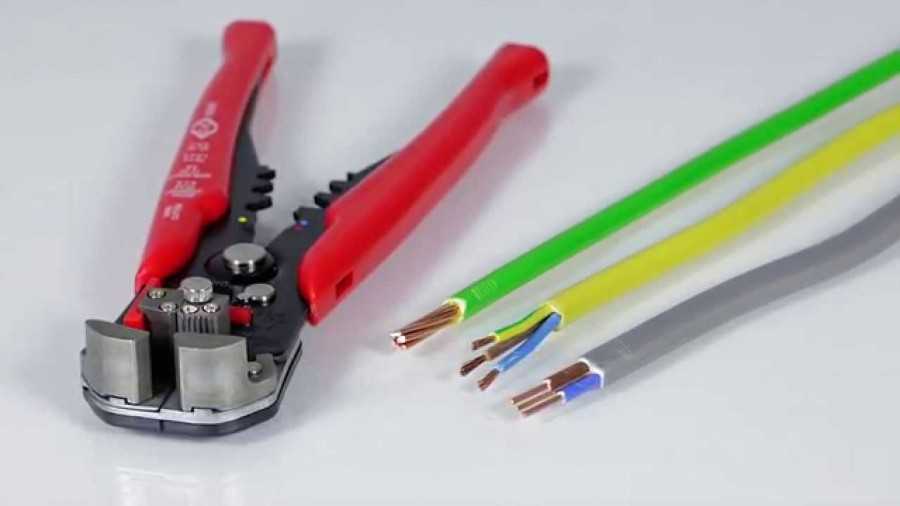

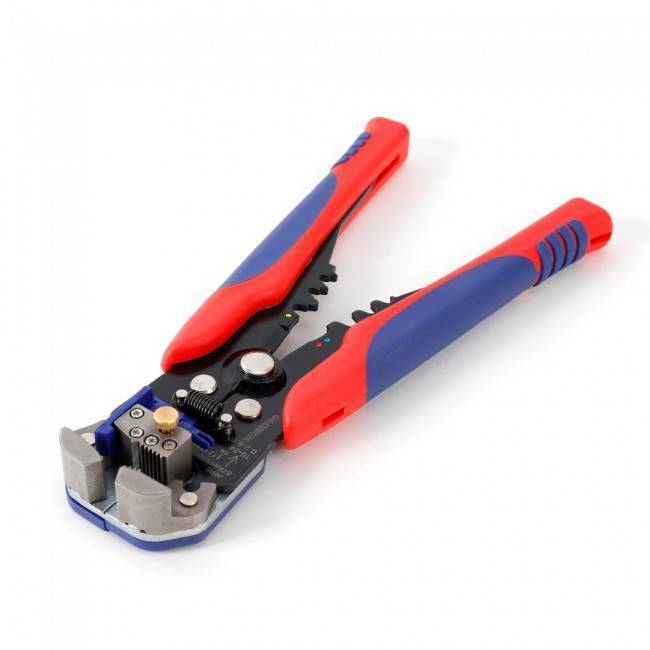

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

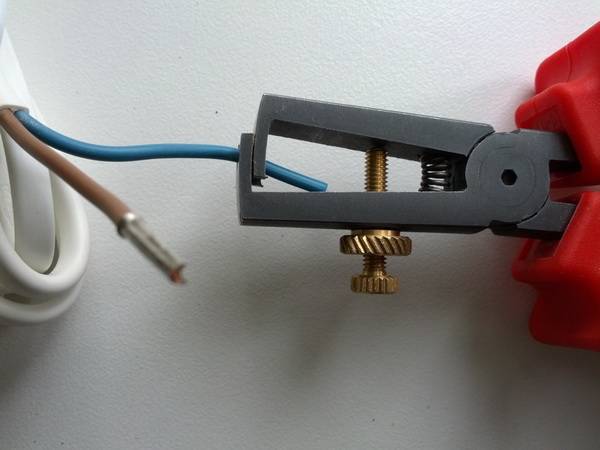

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

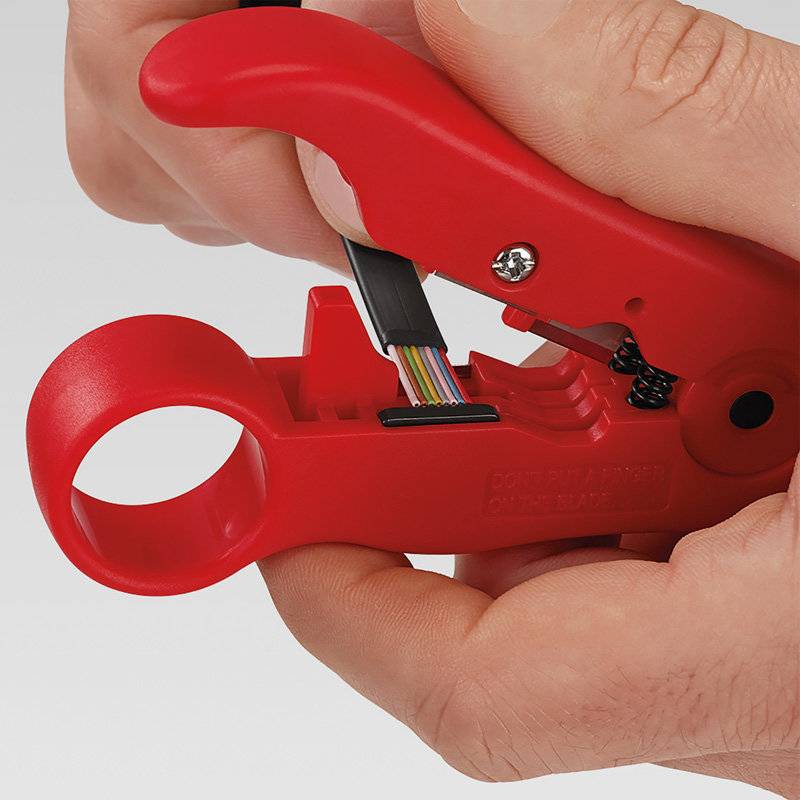

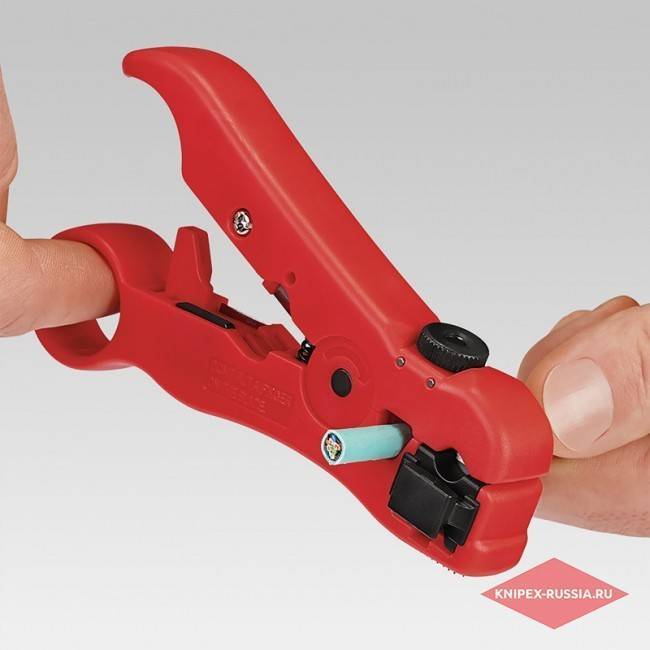

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Удаление изоляции из фторопласта

Это вид полимерного покрытия, имеющий хорошие устойчивые характеристики. Покрытие для изоляции идеальное, но при этом достаточно дорогостоящее. Его принято использовать только по решениям проектных расчетов. Выглядит такое покрытие как тонкая узенькая лента, плотно обмотанная вокруг медного токопроводящего провода. Для удаления подойдет только физическое воздействие. Лучше всего удаление выполнить при помощи острого ножа методом соскабливания поверхностного слоя на необходимую рабочую длину. Оголив один край, провод аккуратно отгибают в сторону и срезают оставшийся изоляционный кусок.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводовВыполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

  • доступная стоимость;
  • наличие моделей с изолированной ручкой;
  • практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводовТакой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Популярные статьи  Сочетание цветов в интерьере – таблица и варианты: рекомендации и фото примеры

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводовНа ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

  1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
  2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
  3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводовКроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Удаление фторопластовой изоляции

Фторопластовая изоляция

Под фторопластом подразумевается полимер, который производится химическим методом. Он обладает рядом положительных характеристик, например, не промокает от воды и обладает высокой устойчивостью по отношению к органическим веществам. Его технические характеристики позволяют ему выдерживать температуру до 300° С! В качестве изоляции является идеальным вариантом, но главный недостаток высокая цена. В связи с этим его использую в особенных случаях. В быту он применим многими радиолюбителями, так как после пайки он обладает эстетичным видом, занимает немного места и не оплавляется.

Сам же материал имеет форму тонкой узкой ленты. Она, в свою очередь, плотно намотана на свитый многожильный провод. Зачистить подобную изоляцию возможно только ножиком. Фторопласт соскабливается до нужной длины. Как только провод оголился, изоляцию отводят на нужную длину, а оставшийся фторопласт отрезается.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы

Для чего нужно снимать изоляцию

Счищают изоляционный слой с проводов обычно с целью замены или обновления соединения. Случаев для этого может быть достаточно много. Особенно часто приходится оголять кончики проводов в процессе замены выключателей, розеток. Подключение некоторых электрических устройств также требует прямого соединения с сетевой основой. А это приводит к потребности в зачистке проводов.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов
Провода без изоляции

Иногда приходится заменять старый защитный слой. Тогда старая основа удаляется и заменяется новой. При окислении провода может удаляться поврежденный участок, а это требует повторного соединения. Потребность в увеличении длины кабеля. В каждом из представленных случаев требуется наличие оголенных концов, которые в дальнейшем соединятся с такими же частями другого проводника.

Вам это будет интересно Работа с тестером электрическим

Назначение проводов и кабелей

Как снять изоляцию с провода, чтобы при этом не повредить его, также зависит от понимания, для чего он предназначен и какую функцию будет выполнять в работе.

Так, по функциональному назначению провода и кабели делятся на:

  • силовые, наиболее широко распространённые и предназначенные для электропроводок до 1 кВ;
  • высоковольтные, применяемые для передачи электрического тока в сетях свыше 1 кВ;
  • контрольные, имеющие несколько проводов для передачи низковольтных информационных сигналов и команд управления;
  • автомобильные, где провода сделаны многожильными для придания им особой гибкости, а также покрыты оплеткой из волокнистых материалов для защиты от вибрации;
  • телефонные, для устройства коммутационной связи между абонентами;
  • сетевые, используемые для создания компьютерных сетей;
  • коаксиальные, для передачи видеосигналов;
  • другие специальные, но реже встречающиеся виды.

В зависимости от своей функциональной принадлежности все они имеют существенные различия: медная жила телефонного провода имеет самое большое сечение в 0,5 мм2 и тонкую изоляцию, а жила из той же меди силового электропровода до 1 кВ начинается с 1,5 мм2 и должна иметь толщину изоляции, которая гарантировано будет исключать возможность электрического пробоя.

Поэтому для того, чтобы качественно зачистить провода от изоляции и произвести безошибочное удаление оболочки с кабеля, необходимо применять разные по функциональным возможностям инструменты и приспособления.

Существует много способов зачистки проводов. Ручные инструменты, которые используют для снятия изоляции с кабеля, можно условно разделить на:

  • простые или подручные;
  • полупрофессиональные;
  • профессиональные или специальные.

Если с первой категорией инструмента для очистки справится каждый, то для второй группы уже понадобятся некоторый опыт и навыки, а вот третья категория профессиональных приспособлений, позволяющая производить как простые работы, так и снятие изоляции со специального кабеля, уже будет требовать определенных знаний и практики в работе.

Области применения

Кабели с медной жилой широко применяются в различных отраслях хозяйственной деятельности человека:

  • в линиях электропередач, служащих для передачи и распределения электроэнергии в стационарных установках;
  • монтаж проводки внутри жилых помещений и офисов;
  • на производственных предприятиях, где высока вероятность возникновения пожаров и взрывов.

Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов
Одножильный медный кабель находит свое применение в условиях, где после монтажа обеспечивается его неподвижность (электродвигатели, электропроводка в помещении). В то же время многожильный провод используется для электропитания оборудования с большим диапазоном движения.

К такому оборудованию относятся, например, козловые краны.

Пункты приема вторсырья

Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:

a) заводской брак, складские неликвиды;

b) б/у кабельные линии, остатки производства;

c) старый неочищенный кабель;

d) демонтированные коммуникации;

e) отходы монтажных работ.

Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.

Популярные статьи  Слив для душевой кабины: устройство и установка своими руками

Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.

Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.

Недостатки Jokari N15

1

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

2

Второй из минусов зачистки — ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

3

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля. Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

4

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
