Как работает реле давления для насосной станции + правила и особенности его регулировки

Содержание

Основные параметры для настройки

Все простые блоки управления позволяют регулировать 2 величины:

  • нижнюю границу, давление, при котором запускается станция;
  • разницу между точкой запуска и выключением, когда значения достигнут верхнего предела, – она обозначается как дельта.

Надо учитывать, что при перестройке нижней границы в механическом реле верхний показатель также меняется на соответствующую величину. Например, если нижняя граница 1,7 атм, а верхняя 3,2 атм, то при выставлении давления в 2 атм, верхнее возрастет до 3,5 атм.

Для перенастройки верхнего показателя достаточно сделать 1 изменение и отрегулировать ΔР. При сдвиге нижней границы сместится и верхняя, поэтому придется производить 2 настройки.

Схема работы насосной станции.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

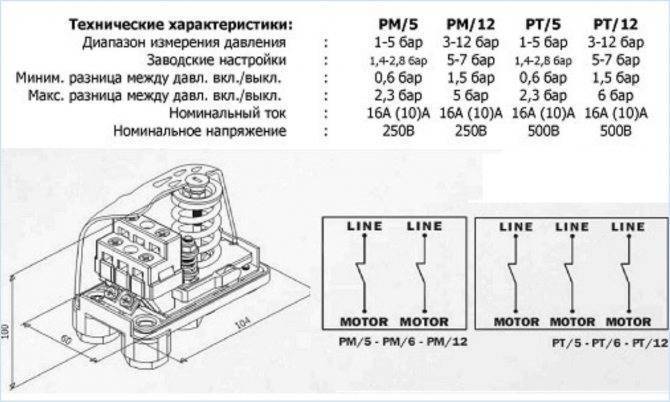

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

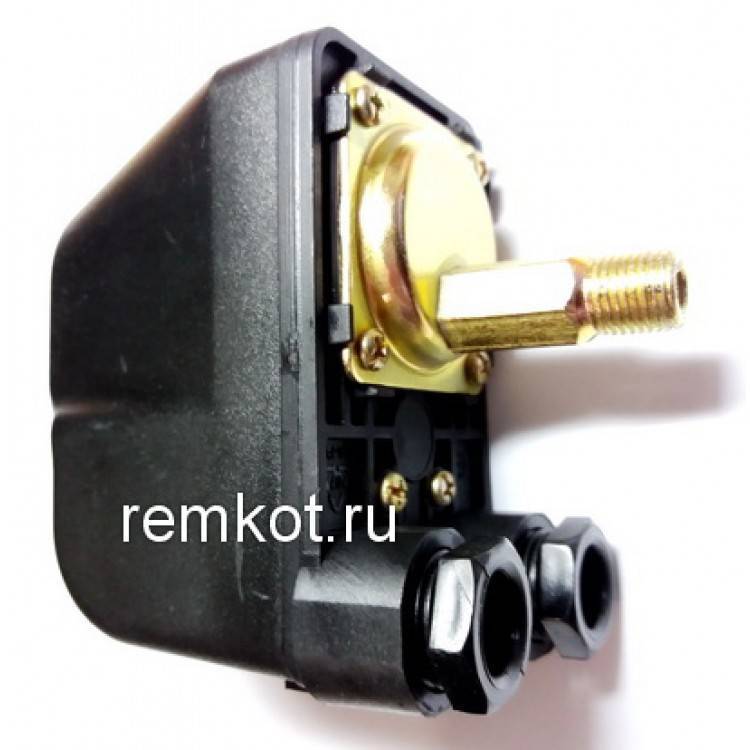

Устройство и принцип действия

Чтобы разобраться с устройством реле, необходимо четко уяснить его функцию. В большинстве случаев данный прибор выступает в роли коммутатора, соединяющего и разъединяющего электроцепь насоса. Для этого в реле имеется две синхронно работающих пары контактов – контактная группа.

Она присоединена к плоской пружине на шарнире, благодаря которой контакты перещелкиваются между положениями «замкнуто» и «разомкнуто». Для присоединения сетевого кабеля и провода, ведущего к насосу, имеется клеммная колодка.

Все действия данного устройства зависят только от давления воды в трубопроводе, к которому его следует подсоединить. Для этого в трубу врезают тройник, на отводе которого имеется резьба. На нее и навинчивается реле, в нижней части которого имеется для этого патрубок.

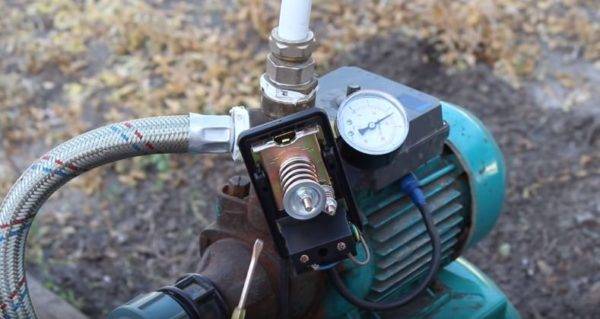

Реле давления для насосной станции AL-KO HWF 1300

Удобнее всего для подключения реле использовать не тройник, а специальный коллектор с тремя отводами, к которым помимо реле подключаются гидроаккумулятор и манометр. В присоединительном патрубке реле имеется подвижная мембрана, которая воспринимает давление воды. Посредством штока она связана с платформой контактной группы, которая также является подвижной.

Задача реле состоит в поддержании давления воды в определенном диапазоне. Как только оно упадет до некоторого минимального значения (давление включения Р1), электроцепь насоса будет замкнута и он начнет осуществлять подачу воды. Когда оно достигнет верхнего предела диапазона (давление отключения Р2), цепь будет разомкнута. Конкретные значения Р1 и Р2, то есть настройки реле, зависят от силы сжатия двух пружин, которые мы будем называть большой и малой. Каждая из них надета на шпильку с гайкой.

Рассмотрим детально рабочий цикл реле:

  1. Давление воды в трубе через мембрану и шток стремится сдвинуть вверх платформу контактной группы. Ему противодействует большая пружина, установленная прямо напротив мембраны. Когда оно становится низким, пружина пересиливает его, заставляя платформу уходить вниз. Когда она занимает самое нижнее положение, контакты с характерным щелчком замыкаются.
  2. Растущее давление передавливает большую пружину, заставляя платформу с контактами двигаться вверх. Поднявшись на некоторую высоту, другой стороной она упирается в установленную чуть дальше малую пружину. Теперь давлению приходится преодолевать противодействие двух пружин. Как только ему удастся это сделать, платформа займет самое верхнее положение и контакты разомкнутся – насос перестанет работать.
  3. По мере расхода воды давление снова падает и описанный цикл повторяется сначала.
Популярные статьи  10 самых необычных домов знаменитостей

Существуют так называемые слаботочные реле, которые нельзя включать в силовую цепь. Они управляют работой насоса опосредованно – через магнитный пускатель или другой выключатель.

Помимо основных в устройстве могут быть дополнительные элементы, например, механизм защиты от сухого хода.

Пошаговая инструкция по регулировке реле давления

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Как работает реле давления для насосной станции + правила и особенности его регулировкиДля начала нужно измерить величину давления в гидроаккумуляторе

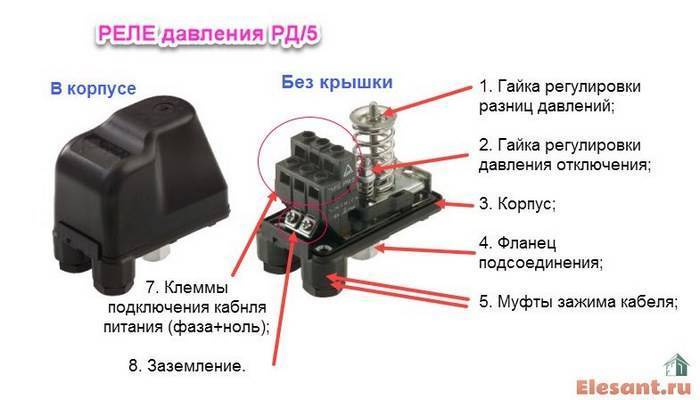

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Как работает реле давления для насосной станции + правила и особенности его регулировкиДля регулировки реле необходимо снять крышку корпуса

Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.

Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения

Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Как работает реле давления для насосной станции + правила и особенности его регулировкиЗаводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

Как работает реле давления для насосной станции + правила и особенности его регулировкиПри спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Как работает реле давления для насосной станции + правила и особенности его регулировкиТеперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

Как работает реле давления для насосной станции + правила и особенности его регулировкиС помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Как работает реле давления для насосной станции + правила и особенности его регулировкиРегулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Как работает реле давления для насосной станции + правила и особенности его регулировкиКритерии выбора реле для насоса

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

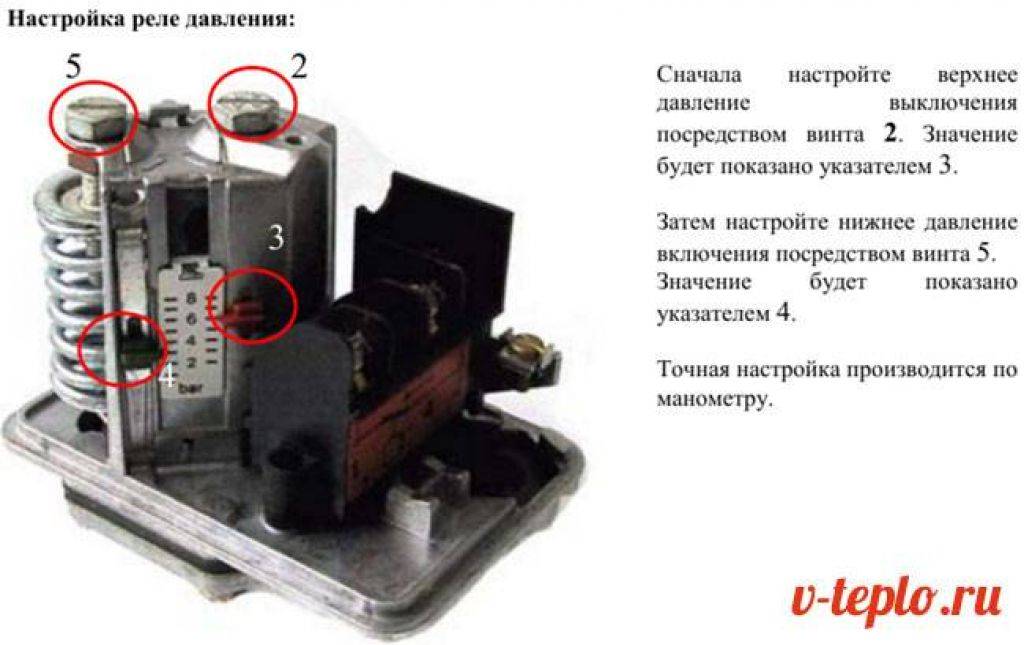

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:

  • температура воздуха в помещении;
  • уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.

Популярные статьи  Замена нагревательного элемента в стиральной машинке HANSA: пошаговая инструкция по замене тэна

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Когда требуется регулировать реле давления

Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.

При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления  становится очень горячей. Это также связано с работой насосной станции.

При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.

Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Рекомендации специалистов

Чтобы правильно выполнить регулировку реле давления, надо придерживаться таких рекомендаций:

  • питание к реле подключают через отдельную линию с УЗО;
  • обязательно используют заземление;
  • если внутри или на реле появилась вода, то его надо срочно отключить, т.к. это признак разрыва мембраны;
  • в системе водоснабжения надо использовать фильтры, они требуют регулярной очистки;
  • 1-2 раза в год реле откручивают и промывают;
  • меньший пружинный элемент чувствительней большого, поэтому во время его регулировки надо медленнее проворачивать гайку;
  • маленькая пружина служит для выставления разницы между верхним и нижним порогами срабатывания реле;
  • дельта должна быть в пределах 2 атм – это обеспечивает нормальную наполняемость накопителя водой.

Правильная установка, настройка и своевременное обслуживание реле давления гарантирует корректурную и бесперебойную работу насосной станции на протяжении многих лет и обеспечение стабильного напора воды в системе.

Популярные статьи  Запах из канализации в квартире: виды технических неисправностей и способы их устранения

Мне нравитсяНе нравится

Сбои в работе насосной станции

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности, давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Пошаговая инструкция по регулировке

Как работает реле давления для насосной станции + правила и особенности его регулировки

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

  1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
  2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
  3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину. Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.

Установка и подключение реле

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

Реле давления подключается к двум системам: электрической и механической

Внутри расположена клеммная колодка

Прижмите провода в клеммах

Закройте реле крышкой и зафиксируйте болтами

Заключение

Информация, которую нужно запомнить:

  1. Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
  2. При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
  3. Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
  4. Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
  5. Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
  6. Проверенные настройки иногда необходимо менять.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.
