Требования к установке дымохода

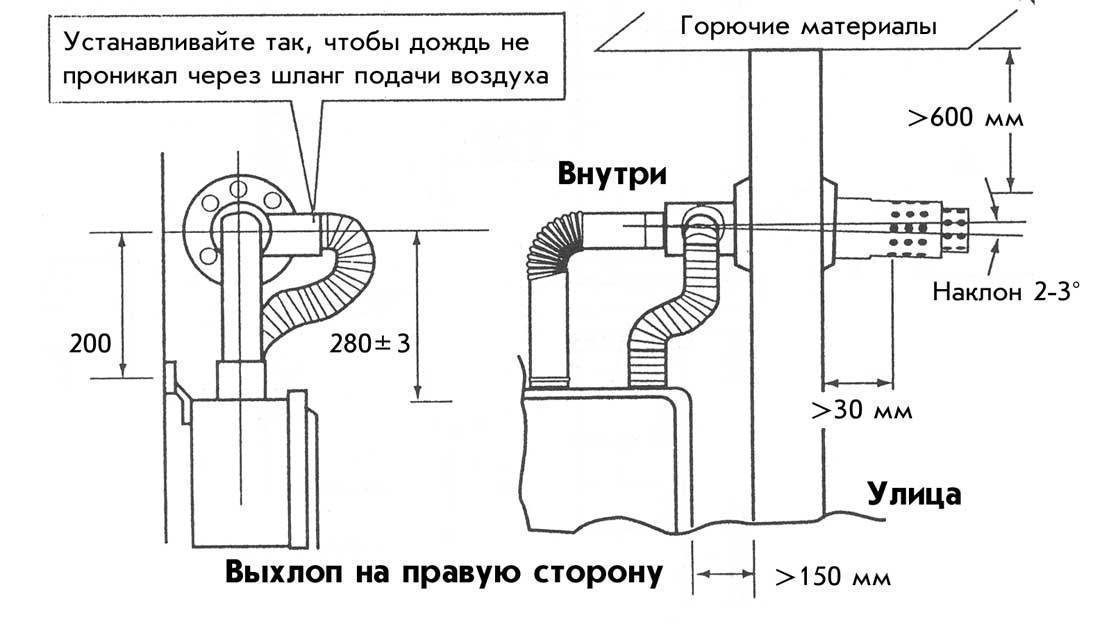

Коаксиальный дымоход важно подобрать в строгом соответствии с маркой газового котла, желателен их одновременный монтаж. Для обеспечения безопасности конструкции нормативными документами (СНиП 41-01-2003) установлены следующие требования:

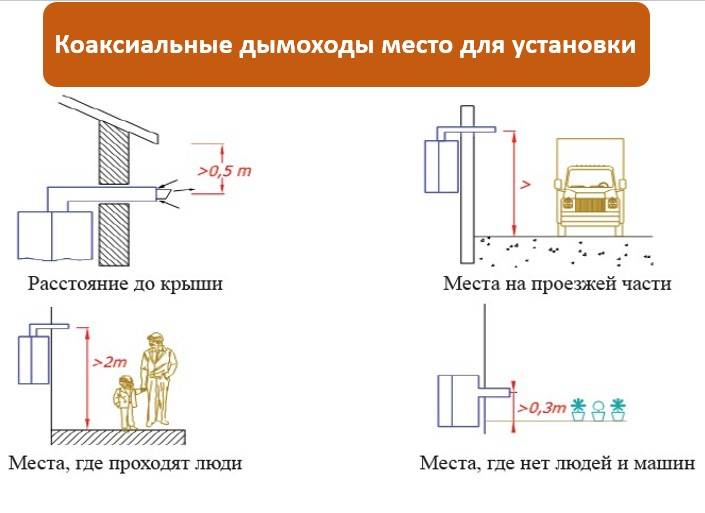

• В многоквартирных домах вывод труб возможен только на уровне выше крыши здания (от 1,5 м). В частных домах возможна установка горизонтального дымохода при расстоянии до стены противоположного здания не менее 2-3 м. Высота отверстия для трубы относительно котла в обоих случаях должна быть более 1,5 метров.
• Если в комнате есть окна и двери, то вывод для трубы должен располагаться в полуметре от них (в метре, если окно над газовым котлом).
• В составе конструкции не рекомендуется использовать больше двух коаксиальных колен.
• Стыки труб не должны располагаться в толщине стены, для соединения участков воздуховодной системы разрешено использовать только специальные хомуты.

Каждый человек хочет, чтобы в его жилище всегда было тепло, комфортно и уютно. Городские жители, проживающие в многоквартирном доме, обеспечены теплом за счет центрального отопления. Владельцам же частных домов нужно позаботиться об их обогреве самостоятельно. В последнее время собственники зачастую предпочитают использовать с этой целью различные типы котлов. Разумеется, их работа невозможна без обеспечения дымоотведения. Одним из современных устройств, успешно выполняющих эту задачу, является коаксиальный дымоход.

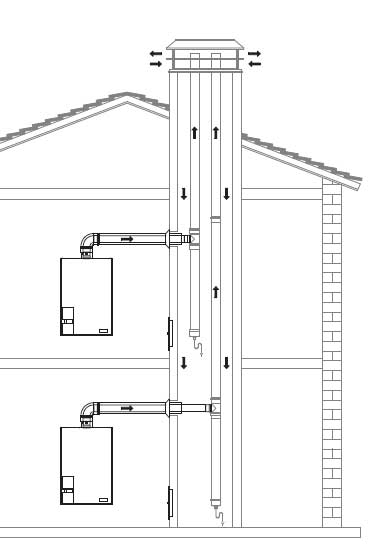

Коллективный коаксиальный дымоход может быть только вертикальным

Попробуем ответить на вопрос, что такое коаксиальный дымоход. Само по себе понятие «коаксиальный» применяется, когда говорят о двух устройствах, установленных одно в другое. Исходя из этого, определяем, что коаксиальный дымоход выгладит как конструкция, в которой две трубы разные по диаметру, располагаются одна внутри второй.

Между собой они прочно скреплены. Принцип работы коаксиального дымохода следующий. По трубе меньшего диаметра отводятся продукты сгорания, а по камере между ней и большей трубой внутрь котла поступает воздух, используемый для осуществления горения. Соприкосновению деталей коаксиальной трубы препятствуют специальные перемычки. С помощью такого устройства, коаксиальная труба способствует решению одновременно двух задач: выведению наружу отработанных продуктов, оставшихся от горения и подаче внутрь котла свежего кислорода. В устройствах напольного или настенного типа, как правило, используется соотношение диаметров внутренней и наружной труб как 60:100, в конденсационных агрегатах применяется совсем другое соотношение диаметра коаксиального дымохода – 80:125.

Коаксиальный дымоход – это экологичное решение по отведению дыма для владельцев газовых котлов. Высокий КПД подобного типа устройств приводит к практически полному сжиганию топлива, и, следовательно, не загрязняет окружающую среду. Кроме того, при использовании такой конструкции, нет необходимости в обеспечении постоянного притока кислорода в помещении, что является необходимым условием при использовании других типов дымоходов. Также происходит значительное сокращение теплопотери за счет прогревания поступающего воздуха при прохождении через коаксиальную трубу. Увеличивается пожаробезопасность, т.к. продукты сгорания выводятся по внутренней трубе и охлаждаются поступающим воздухом. Все процессы происходят без контакта с воздухом в помещении, и поэтому не оказывают вредного влияния на организм человека. Существует большой ассортимент таких устройств, позволяющий подобрать комплект коаксиального дымохода, необходимый для работы систем, различающихся по своей мощности.

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП  — о многоквартирных жилых домах;

СНиП  — изложено все о кондиционировании, вентиляции и отоплении;

СНиП  — инструкции о газораспределительных системах;

СП  — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

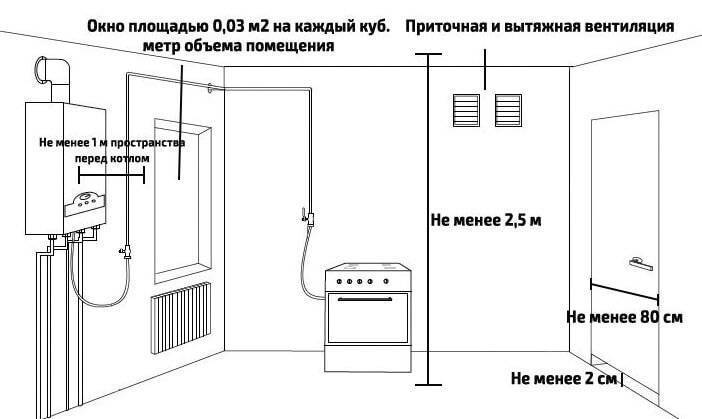

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал

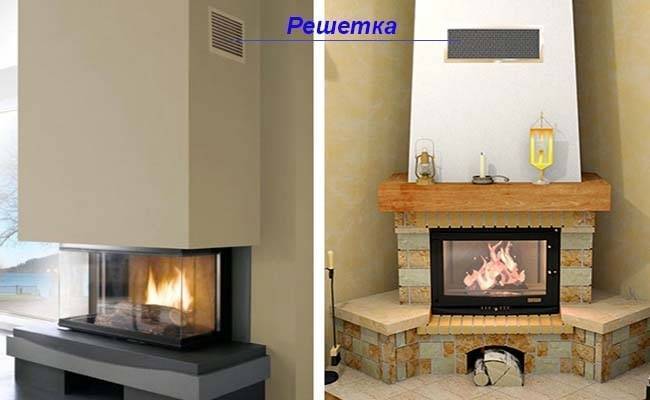

Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха

Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

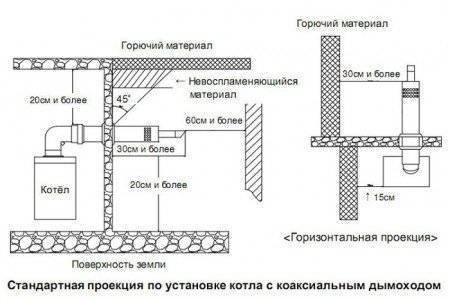

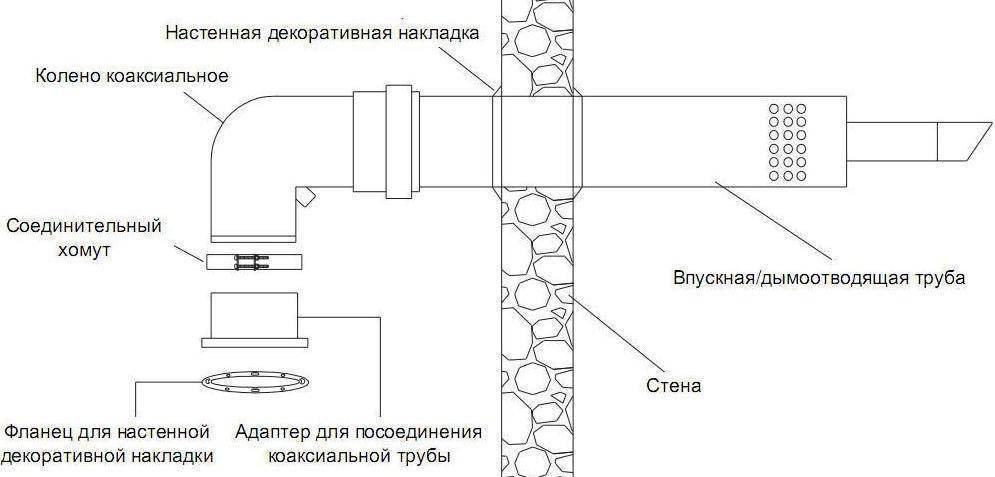

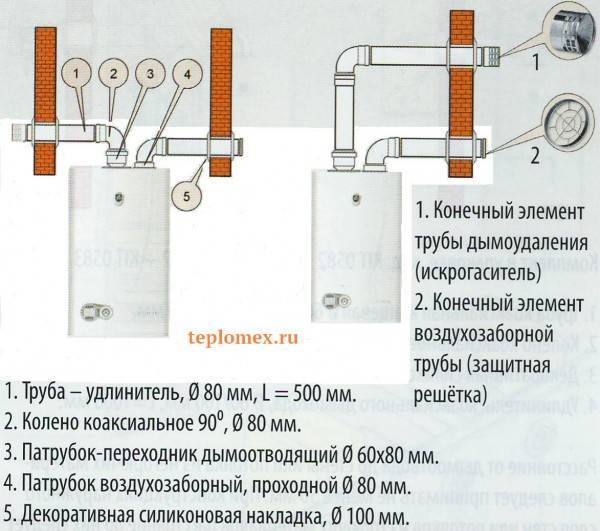

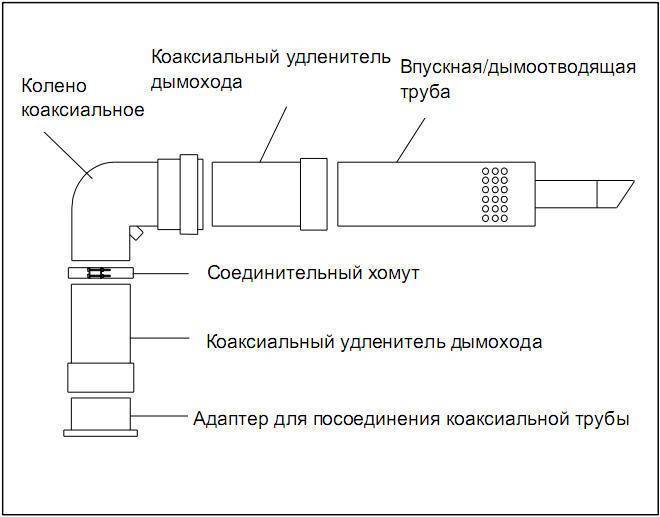

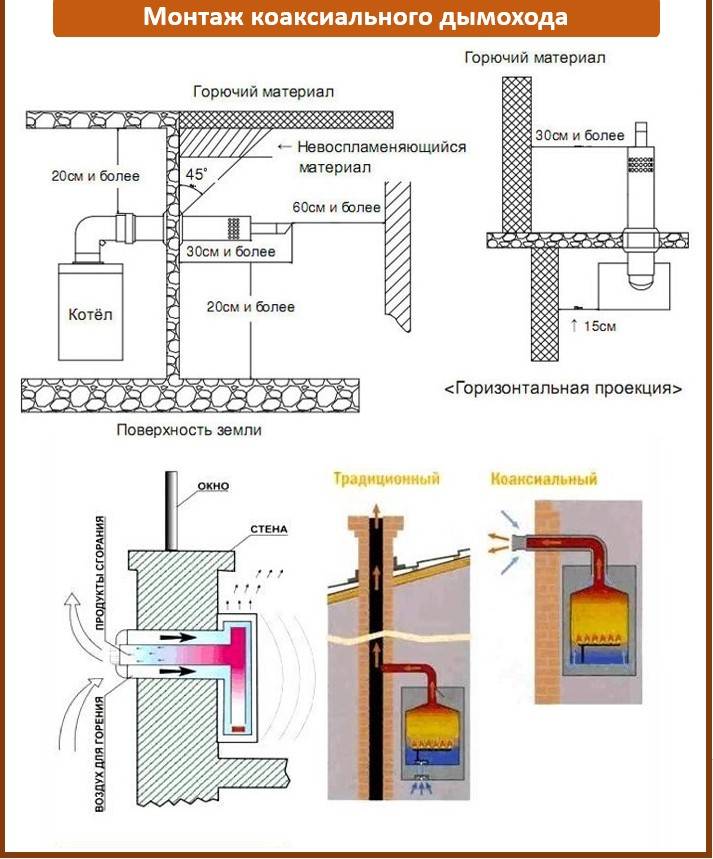

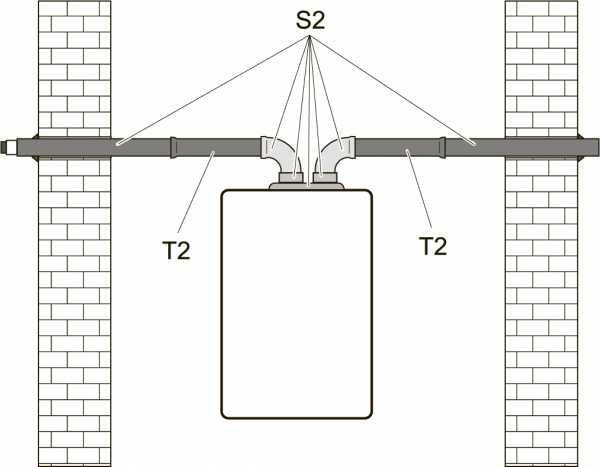

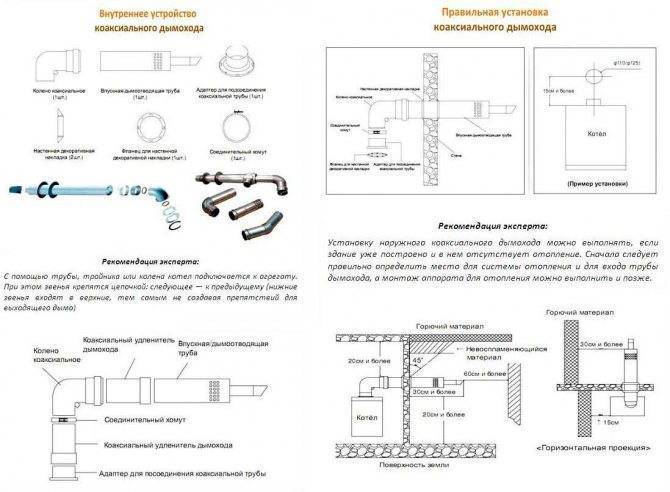

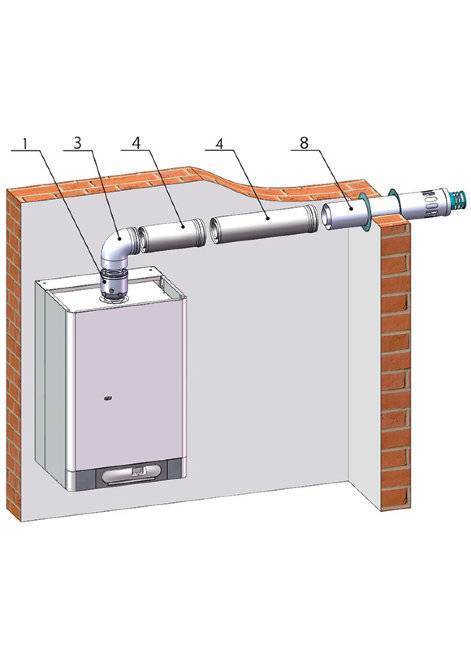

Схема установки коаксиального дымохода

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель  «постороннего»  дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки.  В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров.  Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

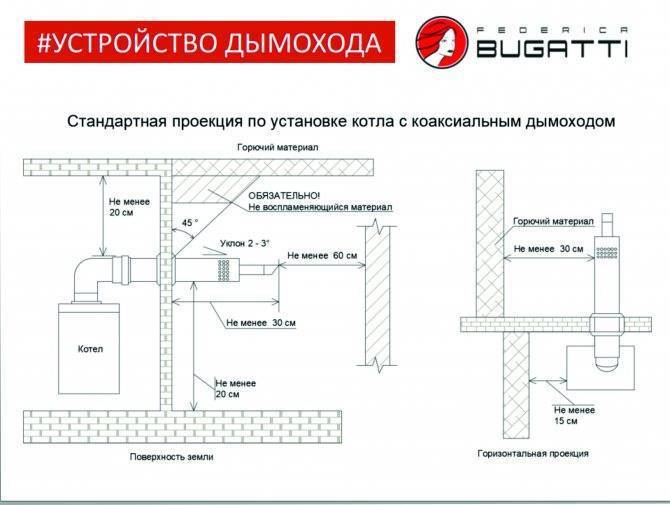

• Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
• Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

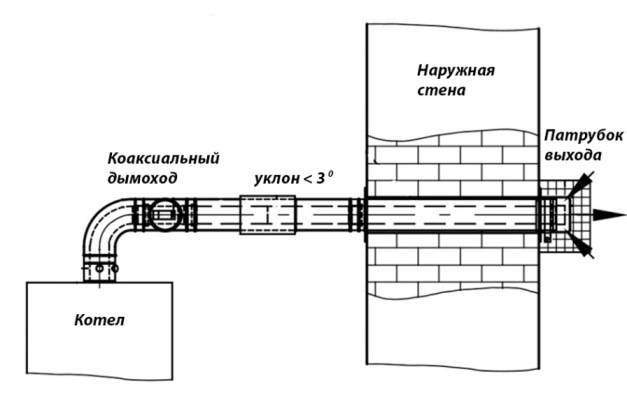

Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого  в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.

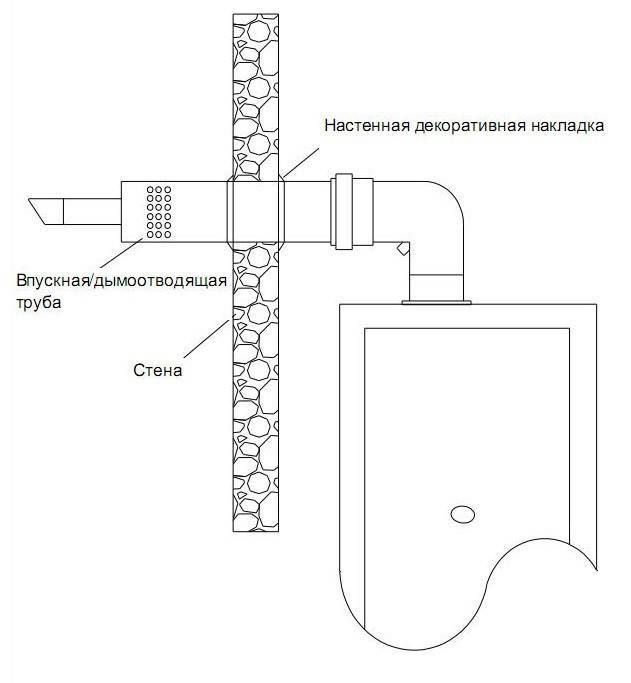

В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

Основные требования

Проектная документация является основой любой системы отопления. Уже на стадии проектирования необходимо провести тепловой расчёт и рассчитать точные параметры вытяжной системы. В случае частных домов, где предусмотрены мощные газовые котлы, обязательным условием является помещение для котельной.

Котельная, находящаяся под газовыми приборами, должна соответствовать государственным нормативам и стандартам в связи с повышенной опасностью использования природного газа в домашних условиях. Ознакомимся с требованиями, предъявляемыми к жилым объектам при установке автономного отопительного и газового котельного вентиляционного оборудования при установке системы отопления в частном доме. Основным требованием является объем воздухообмена – он должен обеспечивать 3-кратную циркуляцию воздуха в час.

Вентиляция котельной в частном доме осуществляется только по эскизному проекту. В котором представлены исполнительные схемы вентиляции помещений, вид и количество необходимого оборудования, перечень материалов и запасных частей для установки дымохода.

При покупке вентиляционно-дымоудаляющего оборудования для газового котла в частном доме, указанного в проектной документации, необходимо проверить их качество, в соответствии с нормативными правовыми актами Российской Федерации.

Основные законодательные требования к размещению систем вентиляции газовых котельных в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность воздушного канала, все соединения должны быть герметизированы термостойким герметиком.
3. Установка отдельного воздуховода в потолке печного помещения.
4. Установка гильз в стеновых конструкциях для вывода газопровода из помещения наружу.
5. Подключить не более 2-х газовых приборов к одной дымоходной трубе.
6. Между наружной стенкой и конечной точкой дымовой трубы должно быть расстояние более 300 мм.
7. Приток воздуха может осуществляться как снаружи, так и внутри печного помещения. В этом случае, однако, гостиная не может быть использована в качестве смежной комнаты.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымохода

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

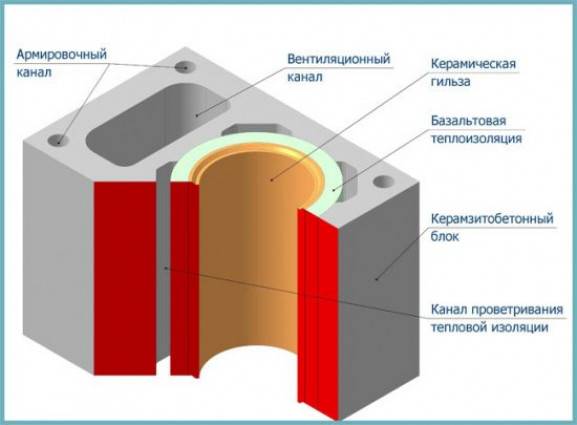

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Правила размещения коаксиальных дымоходных систем

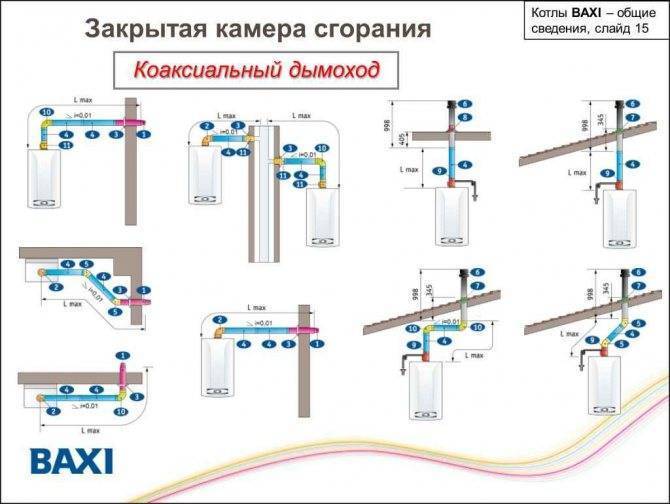

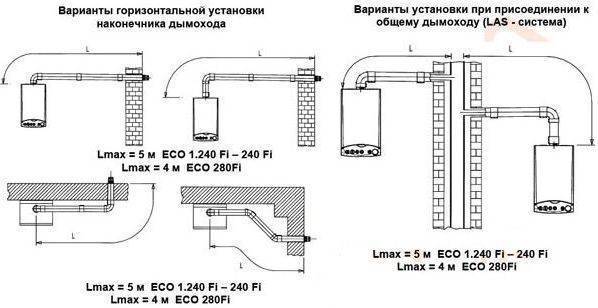

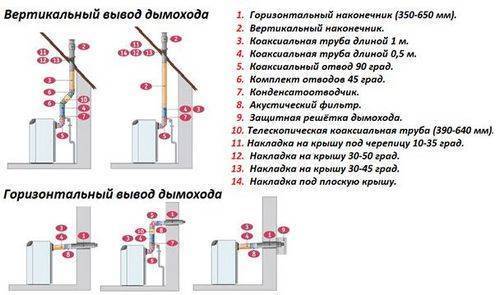

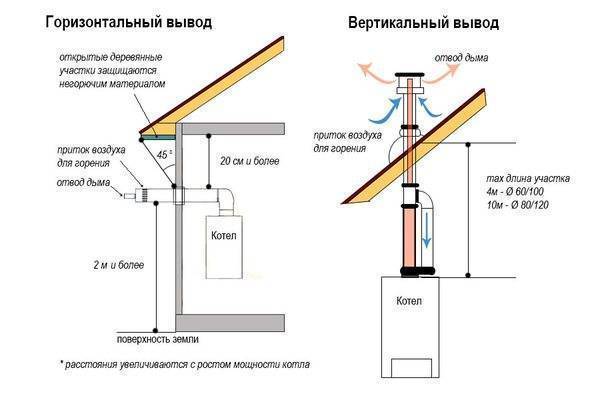

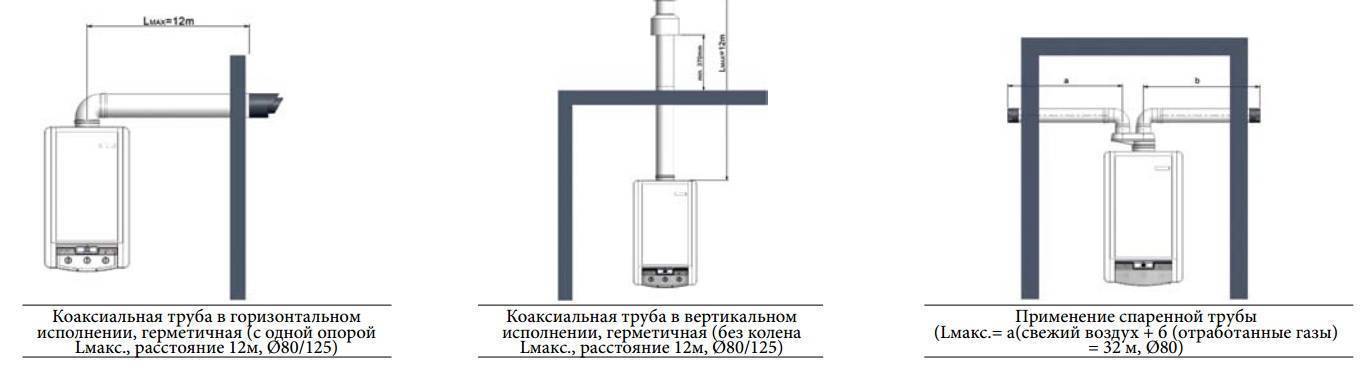

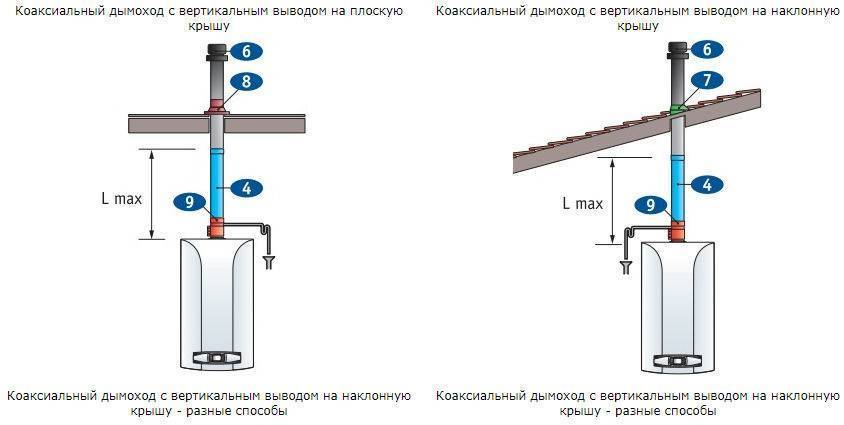

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

готовый комплект

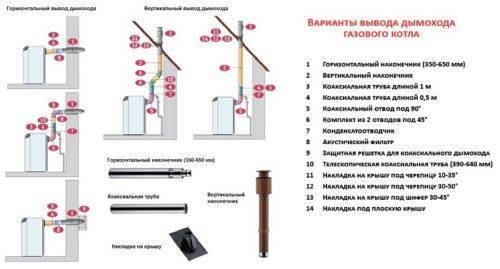

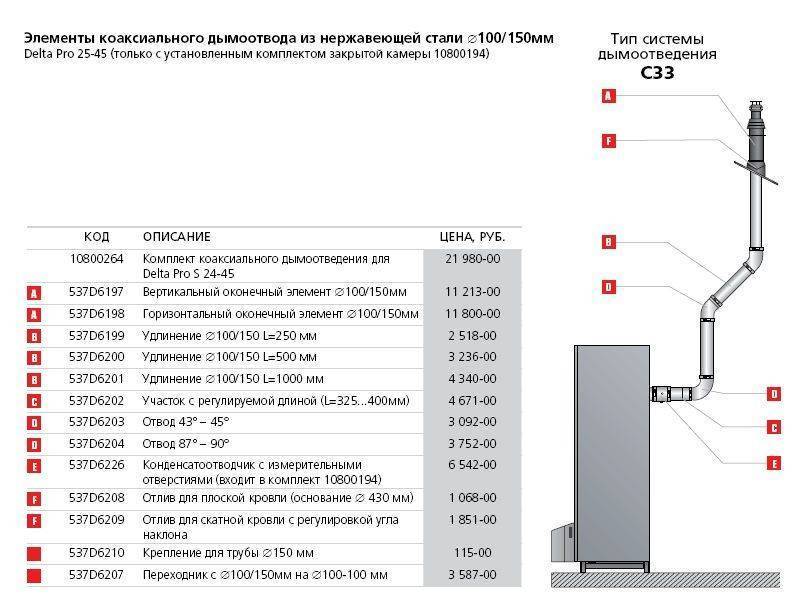

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

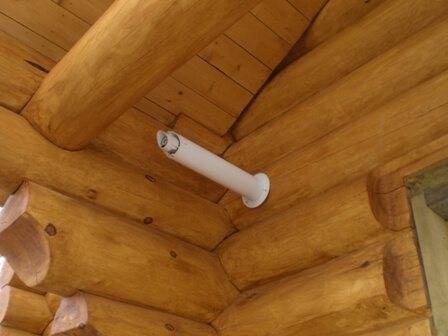

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

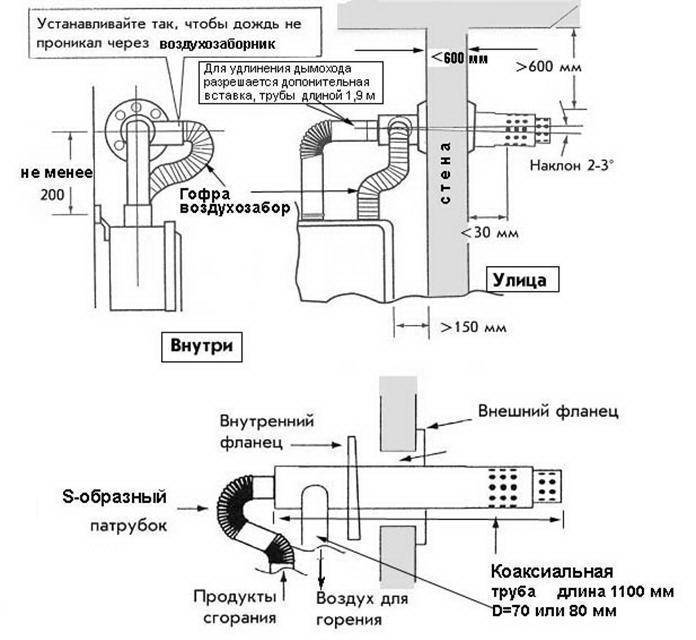

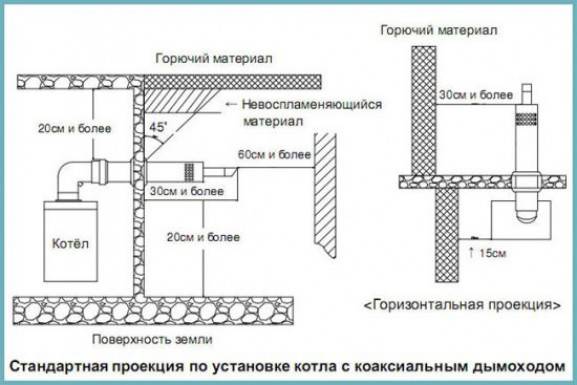

схема монтажа

Широкий ассортимент

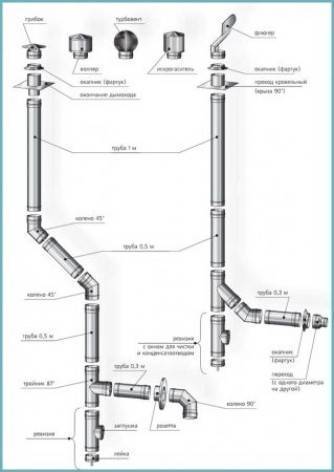

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

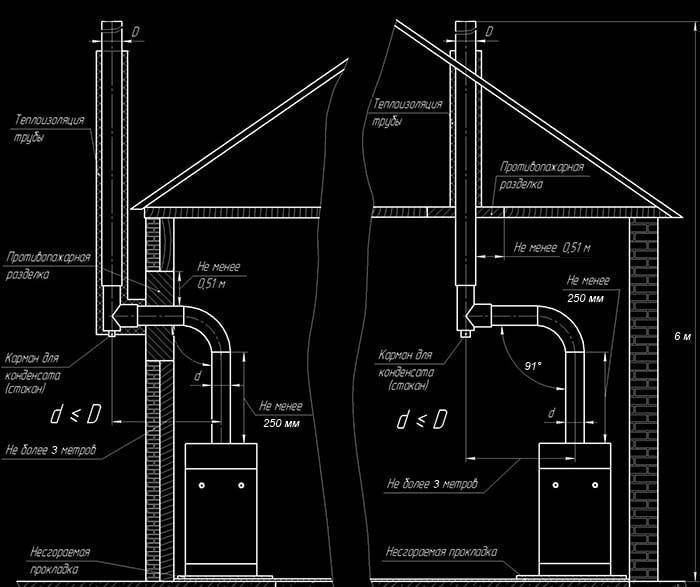

Схема установки пристенного дымохода (слева) и внутреннего канала, проходящего через крышу (справа)

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Плюсы и минусы

Газовое отопительное оборудование, оснащенное коаксиальной газовыводящей системой обладает целым рядом положительных качеств:

Пожаробезопасность. Отходящие отработанные газы охлаждаются поступающим снаружи холодным воздушным потоком

Это имеет крайне важное значение при монтаже котлов в деревянных строениях. Простота монтажа и небольшие габариты

Экономия места в помещении. Эффективность. Нагнетаемый уличный воздух богат кислородом, поэтому топливо в камере сгорает полностью, КПД горелки возрастает. Экологичность. При более полном сгорании газа практически не образуется токсичных выбросов, представляющих опасность для природы. При использовании коаксиальных труб сжигается кислород, поступающий с улицы; комнатный воздух в процессе горения не участвует. Снижаются требования к обустройству котельной, т. к. отпадает необходимость в вентиляции помещения. Правильный монтаж исключает вероятность попадания отходов горения в жилые комнаты. Дымоходы такого типа могут устанавливаться не только в частных индивидуальных домах, но и использоваться при возведении многоквартирных построек. Длительный срок службы. Считается, что нержавеющие конструкции прослужат не менее 30 лет.

К минусам коаксиальных систем воздухоотведения относят:

1. Такую конструкцию целесообразно применять только в отопительных устройствах с камерой горения закрытого типа.
2. Неэстетичный внешний вид. Горизонтальные трубы портят фасад дома.
3. Высокая стоимость по сравнению с привычными дымоходными трубами.
4. Из-за сильной разницы температур воздушных контуров в трубах образуется большой объем конденсата. Поэтому необходимо устраивать приемники, отводящие конденсирующуюся влагу, или осуществлять монтаж труб с правильно рассчитанным уклоном.
5. Обледенение. Отработанные газы остывают на выходе, поэтому при понижении температуры на улице до -15…-10°С они не могут растопить замерзающий в трубах конденсат (оседающий из влажного воздуха). Вследствие чего выходная головка дымохода покрывается наледью, что опасно выходом из строя дорогостоящего оборудования. Потребуется дополнительное утепление.
