Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройстваКонструкция — купольная или встроенная — выбирается по возможностям мебели

При своей работы любые модели вытяжек производят посторонние звуки. Если слышен шум, похожий на дребезжание или вибрацию, это свидетельствует о том, что каком-то месте имеется люфт – непрочно закреплен корпус или воздуховод. Когда лопасти вентилятора сильно загрязнены, будет слышен характерный гул вытяжной системы.

Поскольку при активированной вытяжке работает и двигатель, вращающий лопасти вентилятора, этот процесс также сопровождается хорошо различимым гудением. По характеру звуков, издаваемых при работе системы, некоторым пользователям удается понять, с каким узлом они связаны и нуждается ли последний в чистке.

К важнейшим характеристикам вытяжных устройств также относят:

  • габариты используемого агрегата;
  • его мощность;
  • способ очистки воздушных масс;
  • наличие встроенного фильтра и вентилятора.

Знание всех этих параметров позволит заинтересованному пользователю без труда выбрать подходящую для его кухни модель.

Чем вытяжка отличается от вентиляции?

В современных квартирах над кухонной плитой размещен вытяжной зонт, более известный, как вытяжка. Многие домовладельцы убеждены, что этот воздухосборник ответственен за вентиляцию кухни.

Поэтому они с чистой совестью заводят трубу вентканала от вытяжки в вентиляционное отверстие, спроектированное и построенное конструкторами многоэтажки.

Что произойдет, если штатную вентиляцию на кухне перекрыть воздуховодом от вытяжного зонта? Интенсивность воздухообмена в квартире резко снизится.

Монтажники кухонной вытяжки и продавцы кухонных зонтов обычно заявляют обратное. Они скажут: эта техника существенно повысит качество воздухоснабжения дома, ведь у нее мощная вентустановка.

Принцип воздухообмена в многоэтажном доме основан на источниках приточного воздуха (окнах, форточках и пр.) и вытяжных каналов (рис. слева). Последние по вертикали выводятся через все этажи здания. Кухонная вытяжка может быть связана с каналом (рис. справа) или не связана

Однако мощность плитной вытяжки никак не связана с вентиляцией. Причина – воздухообмен в квартирах большинства жилых многоэтажек, особенно выстроенных до 2000 года, проектировались с расчетом на приточно-вытяжную вентиляцию.

Уличный воздух поступал через щели оконных рам и входной двери. А каналы вентиляции на кухне, в ванной и санузле использовались для вывода «несвежего» воздуха. Казалось бы – что такого?

Вытяжка на кухне – для вытягивания воздуха. Так почему в нее нельзя «воткнуть» воздуховод от вытяжного зонта? Дело тут в производительности по воздуху.

Несвязанная с общедомовой вентиляционной системой кухонная вытяжка сбрасывает загрязненный воздух через отдельное вентиляционное отверстие или работает как рекуператор без функции вывода воздушных масс

Каналы воздуховодов в жилых многоквартирных домах рассчитаны на определенную нагрузку. Вообще, пропускные способности любых коммуникаций тщательно вычисляются на стадии проектирования.

И в идеальных условиях (чистые стенки вентканала, отсутствие помех на входе-выходе и пр.) производительность естественной вентиляции в квартире многоэтажки составит 160-180 м3/ч.

Рекомендуемая мощность

Чем больше мощность кухонной вытяжки, тем скорее очищается воздух над плитой на кухне. Производительность можно быстро рассчитать по таблице, составленной ниже.

  Высота до потолка в м
  2,2 2,8 3,0 3,2 3,6 4,0
  Площадь кухни м2 6 243 254 279 300 326 376
7 269 288 331 352 378 441
8 309 341 369 401 441 502
9 349 381 419 451 489 559
10 389 419 472 501 551 631
11 431 459 509 551 611 691
12 459 510 559 601 649 752
13 512 552 610 653 708 809
14 552 589 649 702 758 869
15 592 628 699 753 822 941

Производительность вытяжного устройства

В небольших кухнях допускается устанавливать маломощные вытяжные устройства с производительностью 200-300 м³/ч. Цена этих приборов сравнительно маленькая и свою задачу они выполняют при определенных условиях: приготовление пищи происходит не чаще двух-трех раз в течение суток и в небольших объемах. При более частой «готовке» лучше применять классическую вытяжку с мощностью 600 м³/ч.

На заметку! Производительность прибора указывается в м³/ч. Иногда ее называют мощностью. Однако это значение нельзя применять в качестве потребляемой мощности, которая определяется в ваттах (Вт).

Производительность должна соответствовать нормативам СНиП. За час эксплуатации замена воздуха происходит примерно 10-12 раз. Для расчетов, как правило, берут цифру 12. Если же домочадцы часто курят в кухонном помещении, то производительность агрегата увеличивается на 20-30%.

Как рассчитать мощность вытяжки?

Говоря о классической (универсальной) формуле расчета мощности вытяжки, стоит вспомнить, что это не единственный вариант, но самый простой, а главное — он работает. Для расчета вам потребуется измерить площадь кухни и высоту, после чего перемножить все данные и умножить результат на коэффициент 10-12 (количество поступившего в помещение нового воздуха за час). Если учитывать нормы СЭС, обновление воздуха за один час должно происходить около 12 раз.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Если необходимо произвести расчет производительности вытяжки, если воздуховод уже забит и его чистка не планируется, нужно получившееся число умножить ещё на два. Покупая новую вытяжку желательно выбирать модель, продуктивность работы которой будет немного превышать получившееся число.

Ошибки в расчетах производительности кухонных вытяжек

Аналогично и с расчетом производительности, потому что корни, как говорится, растут из одного дерева.

Вкратце расскажу в чем кроется проблема. Очень много фирм, дабы удорожить свой товар, предлагают купить наиболее мощную (производительную) кухонную вытяжку. Имеется ввиду то, что такие фирмы предлагают вытяжки с производительностью свыше 1200 м куб./час. Аргументируется это также тем, что при наличии механической вентиляции на кухне должен производится 10-кратный воздухообмен.

Казалось бы, чем больше производительность, тем лучше. Но только вопрос в том нужна ли вам такая мощная вытяжка? Будет ли она эффективна?

Это распространенное заблуждение кроется в том, что кухонная вытяжка относится к местной вентиляции, а не к общеобменной. Она ни как не может обеспечить воздухообмен всей кухни, какой бы мощности она не была. Задачей кухонной вытяжки является забор грязного воздуха, жиров, дыма от места приготовления пищи (от кухонной плиты). Подробнее об этом здесь

Это означает, что производительность вытяжки зависит от интенсивности приготовления пищи, типа кухонной плиты. В наименьшей степени зависит от объема помещения кухни (в некоторых случаях учитывается высота потолков). Правда, от площади помещения зависит скорость распространения запахов и дыма (вдруг блюдо неслабо подгорело).

(конечно же при правильно спроектированной системе). Вот, к примеру, цитата из интернет-сайта:

Самые мощные кухонные вытяжки

Выше были приведены расчеты оптимальной мощности вытяжки. А теперь приведем топ-5 самых мощных моделей 2020 года.

MAUNFELD URANIA 53

Компания из Великобритании разработала одну из самых высококачественных моделей премиум-класса, которая обладает большим количеством преимуществ по сравнению с изделиями конкурентов. При этом она не испортит вид кухни, так как полностью в нее встраивается. Несмотря на это, управление устройством очень простое и не вызывает никаких неудобств.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Электронное управление организовано с помощью кнопок и дисплея. Кроме того, переключать режимы работы вытяжки можно дистанционно, ведь она оснащена ПДУ.

Также стоит отметить и другие достоинства модели: наличие LED-подсветки, таймера и четырех скоростных режимов работы. Кроме того, новая модель получила периметральную систему всасывания и функцию проветривания в автоматическом режиме.

Kuppersberg F660

Кухонная вытяжка каминного типа, которая, обладая не слишком высокой стоимостью, может похвастаться хорошей производительностей. 900 кубических метров очищаемого воздуха в час ставят ее на уровень выше остальных конкурентов. Работать с моделью очень удобно. Она обладает простым и понятным сенсорным управлением, с помощью которого легко регулировать работу устройства. Настраивать вытяжку можно под любые условия – у нее есть пять скоростей работы.

Популярные статьи  Индивидуальное отопление в многоквартирном доме — какие документы нужны, правила монтажа

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Другими достоинствами модели являются отличный дизайн, низкий уровень шума при работе и наличие пульта дистанционного управления. Кроме того, можно настроить таймер, благодаря которому устройство будет включаться и выключаться автоматически.

Elica SPOT PLUS ISLAND IX/A/90

Довольно мощная вытяжка, которая при этом обладает отличным функционалом. Мощность модели позволяет ей очищать около 1200 кубических метров воздуха в час. Корпус устройства выполнен в минималистическом стиле. У вытяжки имеется таймер, индикатор, показывающий уровень загрязнения фильтра. Также стоит отметить наличие антивозвратного клапана и приятной подсветки. Благодаря наличию небольшого экрана и сенсорной панели управлять функциями вытяжки очень просто. Настройки можно подобрать под конкретного пользователя.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Кроме относительно высокой стоимости, отметить какие-либо другие недостатки у вытяжки сложно. Высокий уровень шума ожидаем при такой мощности.

Weissgauff Aura 1200 Remote BL

Мощная вытяжка, при разработке которой были использованы практически все современные технологии. Она способна очищать 1200 кубических метров воздуха за час. Модель является полностью встраиваемой, поэтому не займет много места на кухне и впишется в любой дизайн. Из преимуществ стоит выделить удобное сенсорное управление и наличие дистанционного пульта. Кроме того, вытяжка обладает следующими преимуществами:

  • периметральная система всасывания;
  • эффективность – может работать в очень больших помещениях;
  • цифровой дисплей с крупной индикацией;
  • три скоростных режима и таймер автоматического отключения.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Также вытяжка может работать в рециркуляционном режиме. Для этого необходимо дополнительно приобрести специальные угольные фильтры. Основным минусом является довольно высокий уровень шума, но, как и в случае с предыдущей моделью, это обусловлено ее мощностью.

Jetair Lilly 60 IX

Вытяжка каминного типа, которая обладает современным приятным дизайном. Она подойдет для кухни большого размера, так как способна очищать за час до 1200 кубических метров воздуха.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Помимо этого, модель обладает большим количеством преимуществ: наличие антивозвратного клапана и индикатора загрязнения фильтра, возможность работы в режимах отвода и рециркуляции. Удобный дисплей и кнопочное управление позволяют максимально комфортно работать с вытяжкой.

У модели имеется три режима скоростей, которые можно настроить для конкретных целей. К основным недостаткам пользователи относят высокий уровень шума и потребляемую мощность.

Режимы работы

Встретить сейчас устройства, которые работают только на одной мощности (максимальной) практически невозможно. Все производители комплектуют выпускаемые вытяжки переключателем режимов работы (электронным или механическим). Он позволяет менять скорость вентилятора в зависимости от потребностей владельца.

Стандартные модели идут с тремя скоростями. В более дорогих их число может достигать 5.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства
Панель управления вытяжки

Первая скорость помогает поддерживать воздух на кухне в чистоте. Ее можно включать на постоянной основе, если на плите готовится 1 блюдо.

Если хозяйка готовит на двух конфорках одновременно или печет в духовке пироги, стоит включить вытяжку на втором, более производительном режиме.

Третий, максимальный режим стоит запускать в том случае, если необходимо в короткие сроки очистить воздух на кухне, например, когда заняты все конфорки или на плите что-то пригорело. Для усиления эффекта и ускорения процесса удаления запаха можно прикрыть дверь на кухню.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства
Режимы работы вытяжки

На третьей, последней скорости вытяжка будет работать на максимуме мощности. Чтобы продлить срок службы устройства, этот режим стоит включать время от времени, а не пользоваться им на постоянной основе.

Какие бывают виды кухонных вытяжек?

Прежде чем переходить к расчету необходимой мощности вытяжки, следует определиться с ее видом. Существует несколько разновидностей этих бытовых приборов. Разница между ними не только в конструкции, но и в принципе работы. Это может быть как отвод загрязненного воздуха из помещения, так и его рециркуляция после соответствующей очистки.

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

  • Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
  • Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
  • К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
  • Такие вытяжки рекомендуется использовать в просторных помещениях.
  • Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

  • Не занимают много места на кухне.
  • Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
  • Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

  • По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
  • Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

Как произвести расчет мощности вытяжной техники

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Рекомендации по производительности в зависимости от численности семьи и объемов готовки

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

Простейшая формула расчета по площади

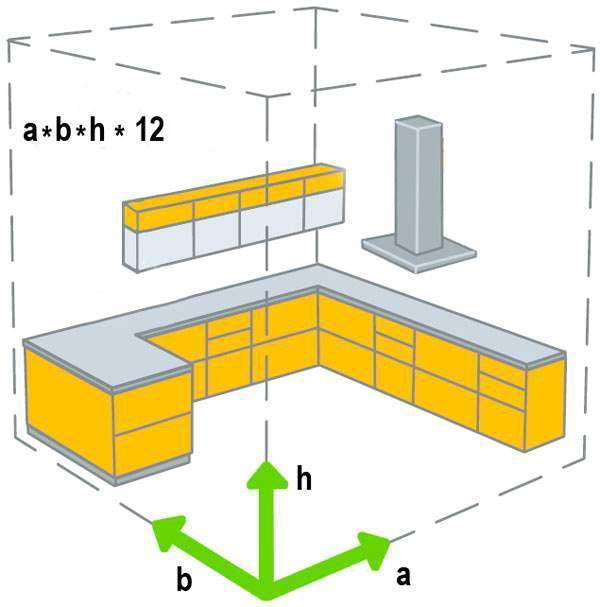

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

  • готовки на электроплитке;
  • кухонной комнаты с закрытыми дверьми и окнами;
  • прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Расчет производительности вытяжного оборудования по кубатуре кухни

Еще 25–30% мощности необходимо добавить на угольный фильтр. Он создает дополнительное сопротивление для прохождения воздушного потока.

Если дверь на кухню постоянно открыта или вместо нее арка, то рассчитывать параметры вытяжной техники следует исходя из общей квадратуры прилегающего помещения. То же касается коридоров, а также совмещенных гостиных или залов. Отсутствие преград увеличивает объем обрабатываемого воздуха, так как он постоянно циркулирует между кухней и смежными комнатами.

Учет дополнительных факторов

Приведенный расчет производительности рассчитан на вытяжку с рециркуляцией. Если техника работает в вытяжном режиме, отправляя поток в вентиляцию, то на ее эффективность сильно влияет пропускная способность вентканалов. Конечно, увеличить объем прокачиваемого сквозь узкую шахту воздуха можно за счет повышенной мощности двигателя, однако это приводит к возрастанию шума от работающего вентилятора и перегреву электромотора.

Популярные статьи  11 советов по уборке в доме от Мари Кондо

Ориентировочные показатели необходимой производительности вытяжки в кухне

В большинстве частных и многоквартирных домов вентиляционные каналы в разрезе не превышают 125 мм, что позволяет через них прокачать порядка 400 м3/ч воздуха. Если установить в кухне вытяжку большей производительности, то толку от нее будет мало. К тому же воздуховоды часто имеют внутри неровности, сужения и повороты, что еще больше снижает их пропускные возможности.

Если следовать упрощенному расчету, то для небольшой по площади кухни достаточно будет маломощной вытяжки. Однако формулы формулами, а здравый смысл никогда не помешает. Маленькую комнату запахи от плиты заполняют быстрее, и концентрация их в этом случае получается на порядок выше, нежели в просторной кухне. Для совсем небольшого помещения, где готовится пища, необходимо подбирать технику мощнее расчетных показателей.

Расчет суммарной тепловой мощности

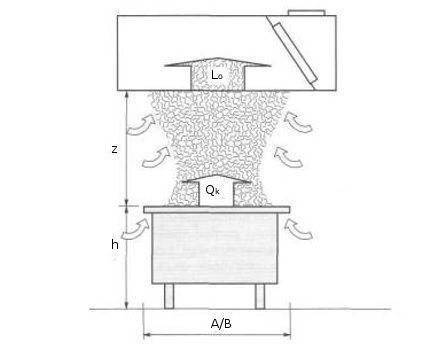

К вытяжному зонту или панели летучие частицы, образующиеся при готовке блюд, доставляются конвекционным воздушным потоком. Именно теплота, развиваемая конфорками, обеспечивает объемы воздуха для устранения. Поэтому требуется вычислить их суммарную тепловую мощность.

Для ее определения используется формула:

QT=q1+q2+q3+q4,

Здесь q – паспортная тепловая мощность одной конфорки, кВт.

У рассматриваемой модели кухонной плиты четыре газовые конфорки на поверхности, их тепловые мощности необходимо суммировать.

Считаем: QT=1,9+1,9+1,0+3,5=8,3 кВт. Полученное значение тепловой мощности справедливо при одновременно готовке на всех конфорках, что бывает редко.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства
Мощность кухонной вытяжки прямо зависит от тепловых параметров плиты. Именно конфорки формируют конвекционный поток, требующий вытяжки. Условные обозначения: Lo – расход воздуха, A/B – ширина и глубина плиты, h – высота плиты, Z – высота от плиты до вытяжки, Qk – суммарная тепловая мощность конвективного потока

В принципе можно учитывать тепловыделение лишь трех конфорок с наибольшей производительностью по теплу. Но оставим так – на всякий случай.

Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома

Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:

Тип помещения Минимальные нормы воздухообмена (кратность в час или кубометров в час)
ПРИТОК ВЫТЯЖКА
Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей Не менее однократного обмена объема в течение часа
Кухня 60 м³/час
Ванная, туалет 25 м³/час
Остальные помещения Не менее 0,2 объема в течение часа
Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека 30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей жилой площади менее 20 м² на человека 3 м³/час на каждый 1 м² площади помещения
Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная Однократный обмен объема в час
Кабинет, библиотека 0,5 от объема в час
Бельевая, кладовка, гардеробная 0,2 от объема в час
Домашний спортзал, биллиардная 80 м³/час
Кухня с электрической плитой 60 м³/час
Помещения с газовым оборудованием Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью Однократный обмен + 100 м³/час на котел или печь
Домашняя прачечная, сушилка, гладильная 90 м³/час
Душевая, ванная, туалет или совмещенный санузел 25 м³/час
Домашняя сауна 10 м³/час на каждого человека

Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).

Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.

Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции

Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.

К примеру, это может выглядеть так:

Помещение и его площадь Нормы притока   Нормы вытяжки
1 способ – по объему комнаты 2 способ – по количеству людей 1 способ 2 способ
Гостиная, 18 м² 50
Спальная, 14 м² 39
Детская, 15 м² 42
Кабинет, 10 м² 14
Кухня с газовой плитой, 9 м² 60
Санузел
Ванная
Гардероб-кладовая, 4 м²
Суммарное значение 177
Принимаемое общее значение воздухообмена

Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.

Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.

Секция вентиляционного канала

В большинстве случаев для расчета мощности (эффективности) предлагается рассчитать объем помещения и умножить его на необходимый коэффициент. Как мы узнали, это число может быть несколько неточным. Это также подтверждается отзывами.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Поэтому мы постараемся рассчитать мощность с учетом сечения вентиляционных каналов. Большинство наших квартир имеют диаметр канала 140 мм или квадратное сечение 130×130 мм. Через такое вентиляционное отверстие может проходить до 400 м 3 / ч воздуха. Конечно, это идеальный показатель. Тем не менее, все еще существуют неровности канала, изгибы и другие препятствия, которые ухудшают проницаемость.

Если вытяжка будет работать в режиме циркуляции, расчеты могут быть сделаны на основе данных об объеме помещения. Формула расчета может выглядеть так:

где Р — требуемая производительность вытяжного устройства, м 3 / ч; K1 — это постоянный коэффициент, который определяет желаемое количество циклов воздухообмена в единицу времени — за один час чаще всего используется 12; К2 — коэффициент безопасности, учитывающий количество этажей здания, сопротивление вентиляционного канала, загрязнение и т. Д. Он принимается равным 1,3; S кухня; H — высота потолка.

Теперь рассмотрим разные варианты расчета с учетом разницы в площади кухни: 6, 9, 10, 11, 12 кв. м. — самые распространенные варианты. По умолчанию высота потолка составляла 2,7 метра.

  • 6 кв.м. — в этом случае производятся следующие расчеты: 12 х 1,3 х 6 х 2,7 = 252,72 м 3 / ч;
  • 9 кв. м. — формула будет: 12 х 1,3 х 9 х 2,7 = 379,08 м 3 / ч;
  • 10 кв. М. — производительность составит: 12 х 1,3 х 10 х 2,7 = 421,20 м 3 / ч;
  • 11 кв. М. — расчеты будут следующими: 12 х 1,3 х 11 х 2,7 = 463,32 м 3 / ч;
  • 12 квадратных метров м. — Мы рассчитываем самый высокий показатель: 12 х 1,3 х 12 х 2,7 = 505,44 м 3 / ч.

Как видите, самый экономичный вариант — самая маленькая кухня — 6 кв. м. Но вряд ли этому факту можно позавидовать, если представить, как жильцы должны выделяться, используя такую ​​маленькую комнату как кухню.

Популярные статьи  Проверка газа в квартире: как и сколько раз должны проводиться техосмотры газового оборудования

Расчет мощности вытяжки

Перед покупкой важно правильно определить необходимую производительность вытяжки. Если мощность выбранного прибора будет недостаточной, то это приведет к неполной очистке воздуха на кухне

Или вытяжку постоянно придется использовать на максимальной мощности, что скажется на сроке ее эксплуатации.

В различных источниках приводится классическая формула, по которой можно произвести расчет мощности:

P = V * N

(P – производительность прибора, V– объем помещения, N – количество циклов воздухообмена в час)

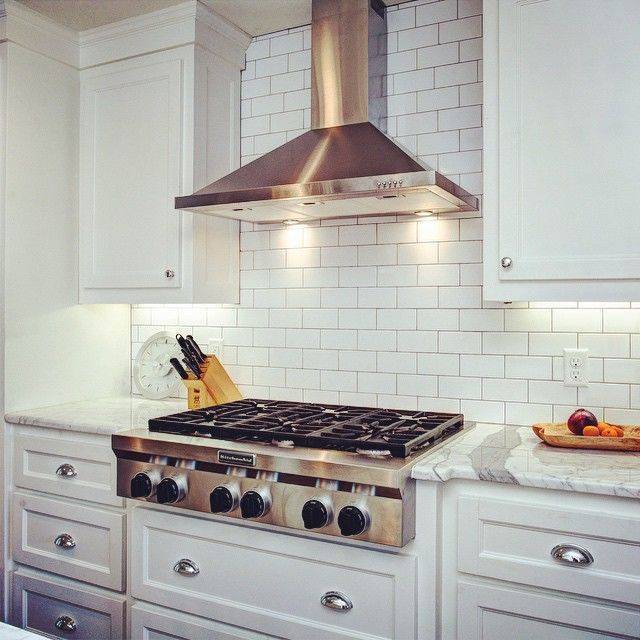

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Формула верна, но существует немало скрытых моментов, которые могут внести в расчеты свои коррективы.

Проведение замеров и расчетов

Как видно, учесть все факторы и провести точный расчёт достаточно сложно. Но нужно постараться, чтобы не жалеть о приобретении прибора, который не справляется с возложенными на него задачами.

Существуют критерии, разработанные производителями:

  • Прибор с производительностью от 200 до 300 куб. м/час подойдёт для тех, кто готовит немного или кухня небольших размеров. То есть постоянно используется 1-2 конфорки.
  • Вытяжка с производительностью от 300 до 400 куб. м/час рекомендуется для семей из 3-4 человек, или для кухни средних размеров, а так же там, где ежедневно пользуются 2-3 конфорками.
  • Прибор с производительностью 500-600 куб. м/час очистит воздух в большой кухне, покроет потребности многодетной семьи. Такая вытяжка будет незаменимой, если плита активно используется ежедневно и включены все конфорки (их может быть 5-6).

Для ориентировочных показателей можно использовать специальные таблицы или данные от производителей.

Для быстрого расчёта производительности используют два значения, площадь кухни и высоту потолков. Эти приблизительные данные можно умножить на коэффициент плиты

Если у кухни нестандартные размеры или её площадь не превышает 40 куб. м, то рассчитать эту величину для конкретного помещения просто перемножив длину кухни на ее ширину и на высоту потолков. Полученный результат нужно умножить на 10 или 12

Числа 10 или 12 – это неизменные коэффициенты, основанные на санитарных нормах. Они означают, что воздух должен очищаться каждые 5 минут, то есть 10-12 раз в час. Поэтому производительность превышает объём кухни минимум в 10-12 раз.

Иногда этот коэффициент повышается из-за частоты включения и особенностей используемой плиты. Например, для газовой плиты с большими конфорками, которые включают каждый день, это число может достигать 20. Для электрической плиты можно приметь коэффициент 15.

Если плита нестандартная и готовят ежедневно, то для расчёта производительности стоит использовать дополнительные коэффициенты для этажности, для плиты, для курящих. Но не следует приобретать устройство с большим запасом мощности

Например, длина и ширина кухни составляют 2 и 3 м соответственно, а высота потолков 2,5 м.

Поэтому, ориентировочная производительность будет составлять: 2 * 3 * 2,5 * 10 = 150 куб. м/час.

Это показатель можно умножить на коэффициент этажности 1,3. Он соответствует санитарным нормам.

Если на кухне кто-то курит, то к производительности прибавляется ещё 15% на каждого курящего от общего числа.

Полученные данные верны для замкнутых помещений. Если кухня не закрывается дверью, а отделена от других комнат проходом, то следует прибавить ещё 30% от полученной мощности.

У нас на сайте есть подробные инструкции по расчету вытяжки для кухни.

Следующим показателем считается рост повара

Очень важно, чтобы вытяжка не задевала голову и не мешала дотягиваться до дальних конфорок или ставить большие кастрюли

Поэтому перед покупкой и монтажом сделайте замеры и смоделируйте процесс работы за плитой. Чтобы не допустить ошибок при проведении замеров помните, что наклонную вытяжку измерять следует от самой нижней точки до конфорок.

Все прямые вытяжки (купольные или встроенные) следует измерять от фильтров до поверхности плиты.

Наклонные вытяжки специалисты рекомендуют выбирать для электронных, галогенных и индукционных плит. Они не требуют много места и отлично справляются с очищением воздуха

Также следует учесть и длину вытяжки. Определите, на сколько она будет выступать вперёд над варочной поверхностью, насколько будет удобно готовить и заменять угольные и жировые фильтры, а также мыть плиту и дотягиваться до дальних конфорок.

Все описанные факторы, влияющие на расстояние, должны быть согласованы. Иначе есть риск того, что вытяжка не будет справляться со своими задачами. Даже самое мощное устройство, установленное слишком высоко, не справится со всеми примесями в воздухе. Или же копоть, осевшая на нижней части слишком низко установленной вытяжки, может воспламениться.

Грамотный выбор высоты установки продлит срок службы вытяжки, позволит устройству работать на полную силу с минимальными затратами. В худшем случае прибор может не справляться со своими функциями или просто сгореть.

Виды вытяжек для кухни

Вытяжные устройства делятся на несколько типов по способу работы, конструкции и варианту крепления. Разновидность прибора зачастую определяет и степень его производительности, поэтому на первом этапе выбора, стоит помнить об этой закономерности.

  1. Проточные вытяжки – это модели, оснащённые куполом, которые выводят загрязнённый воздух в общую систему вентиляции через дымоход. Такие вытяжки могут обладать достаточно высокой мощностью.
  2. Рециркуляционные – компактные вытяжки, принцип работы которых состоит в проведении воздушных масс через систему чистящих фильтров. Эти модели, как правило, обладают меньшей мощностью, нежели проточные, они пропускают через себя ограниченный объем воздуха.

Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Правила расчёта производительности для вытяжек разного типа несколько различаются. В рециркуляционной системе основным фактором является мощность мотора, а в проточной – эффективность вывода воздуха в шахту вентиляции.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.мч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
