Система дымоудаления: устройство и монтаж противодымной вентиляции

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

Система дымоудаления: устройство и монтаж противодымной вентиляции

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления: устройство и монтаж противодымной вентиляцииСистема дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Типы и размеры

Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:

  • Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
  • Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.
  • Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
  • Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
  • Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.

Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:

  • Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
  • Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
  • Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.

Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.

Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.

Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.

5 Проектирование и монтаж

Эффективное и правильное функционирование противопожарной системы зависит от грамотных подсчетов и установки оборудования, которые должны выполняться профессионалами при полном соответствии нормам пожарной безопасности. В процессе монтажа нужно учитывать такие факторы:

  • Место размещения (верхняя часть лестничной площадки или стены сооружения).
  • Гидросопротивление.
  • Верхний порог избыточного давления (должен быть не более 150 Па).
  • Нижний порог избыточного давления (не менее 20 Па).
  • Забор воздуха должен осуществляться с подветренной стороны здания.
Популярные статьи  Тепловой насос Френетта: устройство и принцип работы + можно ли собрать самому?

Система подпора воздуха и вентиляция дымоудаления в обязательном порядке должны компенсировать друг друга.

Расчет и проектирование системы противодымной защиты производятся только в том случае, если соблюдены следующие нюансы:

  • Необходимые метеорологические условия и чистота воздуха в жилых и общественных зданиях.
  • Наиболее низкий уровень вибрации и шума при работе оборудования для дымоудаления.
  • Полная безопасность системы подпора воздуха в случае аварийной взрывоопасной ситуации.

Справка. При соблюдении всех требований, выдвигаемым к системе подпора воздуха, обеспечивается ее бесперебойное функционирование в условиях высокой температуры, и гарантируется эффективная работа в случае пожара.

5.1

На лестничной клетке

Расчет системы подпора воздуха на лестничной клетке выполняют по законам СНиП. Инженеры готовят расчетные проекты противопожарной вентиляции в лестнично-лифтовых узлах, производят подбор противодымных клапанов, вентиляционных решеток, дымососов, противопожарных устройств защитного отключения, воздухоотводов с огнезащитой с учетом строительных норм и правил общественных и жилых зданий.

Для того, чтобы избежать сложностей при открытии дверей, которые могут произойти из-за повышенного давления на лестничной клетке, минимум разницы давлений должен предотвращать проникание дымовых масс на эвакуируемые зоны.

Максимум разницы не должен вызывать чрезмерного усилия для открытия дверей. Чтобы поддержать динамическую разницу перепадов давления, используются преобразователи частот при управлении электрическим двигателем вентилятора системы подпора воздуха.

5.2

В тамбур-шлюзе

Тамбур-шлюзы – специальные противопожарные зоны, которые проектируются для предотвращения попадания токсичных продуктов горения из одной зоны здания в соседнюю.

При проектировании системы подпора воздуха в тамбур-шлюзе необходимо учитывать, что тамбур шлюз должен быть оснащен приточками для нагнетания давления до регламентного значения 20 Па.

В тамбур-шлюзе обязательно предусмотрено наличие самозакрывающихся дверей, без каких-либо запорных механизмов. Подпор воздуха в тамбур-шлюзах выполняется на основании п. 7.14 СП 7.

Системы подпора воздуха – необходимый элемент для обеспечения пожарной безопасности в помещениях с отсутствием естественной вентиляции. Благодаря правильно продуманной системе подпора воздуха в такой опасной ситуации, как пожар, легко эвакуировать людей из здания , сохранить человеческие жизни и материальные ценности.

Классификация и обозначения

Существует два типа дымовых клапанов, которые различаются по способу установки:

  • Внешние или настенные. В таком приборе имеется только один фланец, благодаря которому он подсоединяется к воздуховоду, а привод расположен внутри корпуса.
  • Шахтные или канальные, могут иметь как внутренний, так и внешний привод. Также они имеют по одному фланцу с каждой стороны устройства для установки в шахтах и воздуховодах.

Дымовые клапаны классифицируются по пределу огнестойкости и по способу монтажа. Обозначения включают в себя буквы, которые указывают на предельные состояния устройства и цифры в минутах, отражающие время до достижения предельного состояния.

Такими состояниями являются:

  • Е – потеря плотности материала
  • I– потеря теплоизоляционных способностей.

Например: клапан КДМ имеет обозначение Е 60/I 30. Эта маркировка говорит о том, что предел огнестойкости такого устройства, по потере плотности, составляет 60 минут; по теплоизолирующим свойствам – 30 минут.

Система дымоудаления: устройство и монтаж противодымной вентиляцииПодключение клапана дымоудаления может быть:

  • Горизонтальным.
  • Вертикальным.
  • Универсальным.

Эти приспособления могут иметь несколько модификаций, классифицирующиеся по исполнению, которое может быть:

  • Общепромышленное.
  • Взрывозащищенное.
  • Стойкое к коррозии.

Существующие разновидности устройств и их особенности

На основании условий работы, способа установки, конструктивных особенностей исполнения вентиляторы систем дымоудаления могут условно разделяться на следующие виды и типы:

  • вентилятор дымоудаления крышный – устанавливается на открытых участках кровли, поэтому следует дополнительно организовывать им оптимальную защищенность;
  • осевой вентилятор дымоудаления (аксиальный) – позволяет отводить избыточное тепло от мест возгораний, тем самым, облегчая работу по возгоранию или уничтожению пожара. Имеет небольшие размеры, высокий КПД и регулирует расход воздуха. Применяется в вытяжных вентиляционных системах при обычной среде;
  • канальный вентилятор дымоудаления – конструкция подобного оборудования благодаря особой защите электродвигателя позволяет осуществлять работу даже в неблагоприятных условиях внешней среды. Данные устройства обладают высокой эффективностью;
  • вытяжные вентиляторы промышленные дымоудаления – вентиляционное оборудование, используемое для промышленного назначения и основанное на центробежных процессах;
  • вентилятор радиальный дымоудаления – на сегодня такие устройства признаны самыми эффективными, прочными и надежными и используются чаще всего на промышленных объектах либо производствах. Имея высокую мощность, радиальное оборудование применяется также при транспортировке воздушных либо газовых сред, без наличия каких-либо разрушающих или опасных веществ. Работа устройств основана на вращении барабана с лопастями изогнутой формы и применяется в пылевой или агрессивной среде;
  • вентилятор дымоудаления пристенный – получили широкое распространение на сегодняшний день, поскольку данные системы позволяют устанавливать и прокладывать оборудование технически правильно без учета крыши. Такой вид устройств способен без снижения качества утилизации продуктов горения одновременно работать с несколькими воздушными отводами. Кроме этого пристенный вентилятор эффективно справляется с распространением последствий горения.

Осуществляя подбор вентилятора дымоудаления, следует учитывать, что все технические характеристики и свойства, представляемые в каталогах изготовителями соответствуют оптимальному уровню атмосферного давления, а также нормальной температуре воздуха, колеблющейся в пределах не более 20 градусов.

Также наиболее значимыми показателями, согласно которым выбираются отдельные виды вентиляторов дымоудаления, являются:

  • удобство и простота установки – наличие возможности самостоятельного проведения установки и сборки системы дымоудаления;
  • уровень долговечности и надежности конструкции в целом – данные параметры определяются качеством сборки, а также уровнем выполнения дополнительных или отдельных частей оборудования;
  • степень мощности устройства – менее мощное оборудование может не полностью справиться с возложенными на него функциональными характеристиками, а слишком мощное – будет вызывать излишний перерасход используемых ресурсов.

Установка вентиляторов дымоудаления крышного типа предполагает учета некоторых немаловажных факторов, к которым можно отнести:

  • конструктивные особенности крыши, а также используемого материала для покрытия кровли;
  • наклонный угол крыши – влияет на принцип расположения вентилятора на поверхности;
  • типовые свойства и размеры выбранного вентилятора.

В зависимости от применяемого кровельного материала монтаж вентилятора дымоудаления может осуществляться несколькими методами:

  • на крыше с твердым типом покрытия – устройства закрепляются на продолжениях шахт системы вентиляции, выполненных из материалов, таких как бетон или кирпич. Это способствует максимальному сцеплению с поверхностью сформированной конструкции;
  • на мягком кровельном покрытии – более сложный вариант закрепления и стыковки вентилятора, зависящий от множества условий и используется зачастую исходя из заданной ситуации.

В целом принятие решения о применении того или иного вида дымоудаления принимается в пределах конкретной ситуации на основе различных эксплуатационных условий, стоящих перед данной системой.

Учитывая простоту в установке и настройке, практически каждый вентилятор дымоудаления, является уникальным решением для создания эффективной и высококачественной системы пожарной безопасности.

Популярные статьи  Какое выбрать реле напряжения для защиты бытовых приборов

Управление клапанами дымоудаления

  • В зависимости от выполняемых функций и особенностей модели, управление клапанами дымоудаления осуществляется при помощи следующих вариантов электроприводов:
  • электромагнитный привод (ЭМ) — активируется за счёт подачи напряжения, при помощи возвратной пружины переводя заслонку в положение «открыто», возврат в исходное положение возможен только вручную. Пример — КЛОП-1 60 НЗ ЭМ;
  • реверсивный привод клапана дымоудаления (MBE), который полностью управляется за счёт подачи определённых электрических импульсов. Разница между переводом заслонки в рабочее или исходное состояние заключается в клеммах, на которые подаётся напряжение. Пример — КЛОП-1 60 НЗ МВЕ. Часто, в качестве электроприводов без возвратной пружины применяют приводы Belimo или аналоги Belimo;
  • электромеханический с возвратной пружиной (MB) — в рабочем состоянии постоянно находится под напряжением, удерживая заслонку закрытой. Активируется за счёт прерывания импульса и действия возвратной пружины, возврат в исходное положение происходит при возобновлении подачи напряжения с помощью встроенного в привод электродвигателя. Привод с пружинным возвратом может быть установлен на клапаны ДД (двойного действия), в России на дымовые и противопожарные НЗ не устанавливаются согласно техники противопожарной безопасности.

Реверсивный привод для управления дымовым клапаном

Реверсивный электрический привод — это управляющее устройство, в котором нет встроенной пружины, в результате чего регулирование заслонкой осуществляется двигателем. То есть и открытие, и закрытие заслонки производит только электродвигатель, при поступлении сигнала, в то время как у электропривода с возвратной пружиной открытие НО клапана осуществляет двигатель, а закрытие — пружинный возврат. И в этом заключается принципиальное различие между электроприводами.

А согласно «требованиям пожарной безопасности» и конкретно пункту 7.19 СП 7.13130.2013 «Отопление, вентиляция и кондиционирование»:Исполнительные механизмы противопожарных клапанов, должны сохранять заданное положение заслонки клапана при отключении электропитания привода клапана.

Это означает, что в противодымных клапанах можно использовать только приводы без возвратной пружины, иначе говоря — реверсивные. Потому что, именно данный тип электроприводов сохраняет свое положение при отсутствии электропитания и срабатывает только по сигналу с пожарной автоматики или дистанционно по сигналу с пульта/щита управления (при нажатии соответствующей кнопки человеком).

Благодаря такой особенности, дымовые клапаны с реверсивным приводом часто применяют в приточно-вытяжных системах противодымной вентиляции, имеющих несколько клапанов с адресным управлением.

Схемы подключения клапанов НЗ противодымной вентиляции

Система дымоудаления: устройство и монтаж противодымной вентиляцииСхемы подключения реверсивных приводовнормально закрытых и дымовых клапанов(схемы на примере Belimo MBE)М — электродвигатель, К1, К2 — микропереключатель, КК — клемная коробка

Стоит заметить, что все производители электроприводов без пружины, будь то Белимо, Dastech или Nanotek и другие, выпускают сервоприводы с встроенными вспомогательными переключателями. Это второй шестипроводной кабель, который служит для индикации положения заслонки. Три провода для сигнализации (на схеме S1-S3) открыто, другие три (на схеме S4-S6) — закрыто. На дверцу шкафа управления можно установить светосигнальные лампы, которые будут загораться в зависимости от состояния клапана. Концевые выключатели так же можно подключать к системам Болид, например С2000-СП4.

Контроль положения заслонки (обычное исполнение): клеммы 1,2 (провода S1,S2) заслонка открыта (0°); клеммы 4,6 (провода S4,S6) заслонка закрыта (90°).

Контроль положения заслонки (взрывобезопасное исполнение): клеммы 4,5 — заслонка открыта (0°); клеммы 7,9 — заслонка закрыта (90°). Клеммная колодка установлена во вводной коробке взрывонепроницаемой оболочки, с вводом для кабеля d = 8…15 мм. В оболочке предусмотрены два ввода под трубы G1″ (1 дюйм) с кабелем. Внутри вводной коробки и снаружи оболочки имеются шпильки для проводов заземления. Схема на примере взрывозащищённых КЛОП-1В и КЛОП-2В.

Законодательная база

Пожарная безопасность имеет под собой мощную законодательную основу, где главным документом выступает Федеральный Закон под номером 123. В нем четко по полочкам расписаны нормы, правила и требования противопожарной безопасности. В нем же нашлось место и системе дымоудаления.

Но кроме этого закона есть и другие законодательные акты в виде сводов правил, которые применяются в процессе проектирования и строительства многоквартирных жилых домов. К примеру, дымоудаление в многоэтажных жилых домах прописано в СНиПе 41-01. Вот некоторые его пункты:

  • если проектируется многоквартирный жилой дом высотою более 28 м, то на каждом этаже должна находиться дверца, ведущая в вытяжную вентиляционную шахту;
  • вытяжные каналы и шахты должны иметь четкое расположение во всех помещениях здания, а именно: на чердаках, в подвалах, цокольных и жилых этажах;
  • вытяжные каналы и шахты должны срабатывать в автоматическом режиме, как только начался пожар, поэтому их приводы и автоматику подвязывают к системе пожарной сигнализации;
  • формирование системы дымоудаления многоэтажного дома должна производиться на стадии проектирования последнего, а не после окончания строительства.

Система дымоудаления: устройство и монтаж противодымной вентиляцииКак работает система дымоудаления

Но надо отдать должное пожару, который ведет себя по собственным законам. Предугадать иногда его поведение сложно

Поэтому важно правильно расставить приоритеты в плане предотвращения распространения огня. Поэтому к противодымной вентиляция и дымоудалению, разработанных по СНиП и ГОСТ, предъявляются особые требования:

  • Приточный вентилятор, установленный в приточный клапан, должен загонять свежий воздух извне внутрь здания. Обычно он поступает через воздуховоды в места эвакуации людей. Это коридоры, лестничные клетки, переходы между домами, подъезды и шахты лифтов. То есть в те помещения, которые являются основными эвакуационными путями.
  • На каждом этаже должен быть оборудован приточный люк, створка или клапан, через которые свежий воздух должен проникать на лестничную клетку.
  • Магистральный канал, который пронизывает здание от подвала до чердака. Его задача аккумулировать воздушные потоки, которые отходят с каждого этажа жилого дома.
  • Промежуточные каналы, которые соединены с главным (центральным). Их задача – создавать вытяжку с конкретных мест.
  • Противопожарные клапаны, устанавливаемые в местах подключения промежуточных каналов к центральному. Их задача – не дать распространиться огню, если на каком-то из них появился удаленный очаг возгорания.
  • Вентилятор, установленный на центральный вытяжной канал. Его задача – создавать тягу вытяжки дыма. Такие вентиляторы должны работать в экстремальных условиях, то есть при температуре, даже выше +600С, в течение минимум 2-х часов.
  • Блок управления. Назначение этого элемента понятно: открывать клапаны, люки и створки, включать вентиляторы.

Система дымоудаления: устройство и монтаж противодымной вентиляцииВентиляторы системы дымоудаления

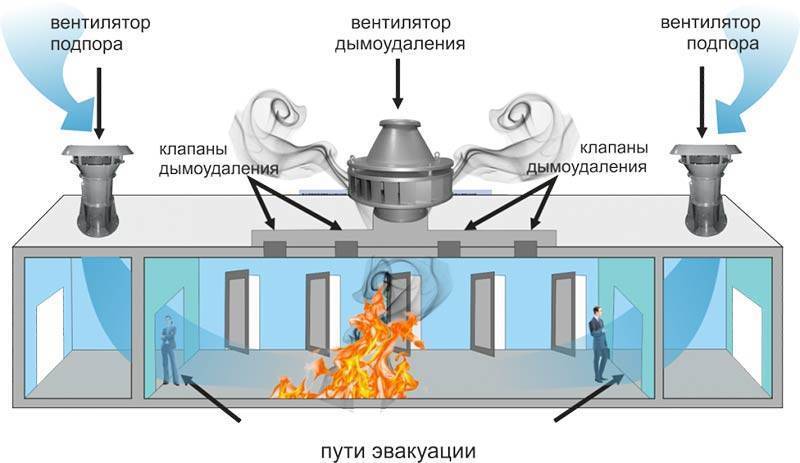

Все выше обозначенное оборудование – это полная комплектация и схема системы дымоудаления, работающая в принудительном (активном) режиме. То есть сам процесс производиться в условиях использования технических средств. Существует так называемая пассивная система, в которой нет вентиляторов. Процесс удаления задымленности производиться за счет архитектурных и конструктивных решений многоэтажного жилого дома. Не самый эффективный вариант, но в некоторых типовых многоэтажных домах он все еще используется.

Популярные статьи  Прокладка газопровода к частному дому: методы, оборудование, основные требования

В видео инженер специалист рассказывает о пожаробезопасном состоянии многоэтажного дома и о системе дымоудаления, в том числе:

Это интересно: Клапан дымоудаления (дымовой клапан): типы и их назначение

Основные и дополнительные составляющие СДУ

Основными элементами динамической системы являются мощные вентиляторы, которые прокачивают воздух. Они удаляют из помещений не только угарный газ, но и мелкую взвесь, такую как пепел, сажа, гарь.

Это оборудование в состоянии работать с воздухом, температура которого не превышает 600°С. Этого запаса прочности достаточно для обеспечения безопасного вывода из здания людей.

Вентиляторы прокачивают воздушные массы через дымовые шахты. Это разветвленная сеть каналов, которая смонтирована согласно проекту. Разные участки СДУ имеют разную пропускную способность – это зависит от сложности системы.

Система дымоудаления: устройство и монтаж противодымной вентиляцииТрубы, предназначенные для отведения воздуха в помещениях небольшого объема, имеют меньший периметр и не соединяются с общим ходом дымовой шахты

Эти элементы выполнены из негорючих материалов. Наиболее популярны дымовые шахты из холоднокатаной черной стали.

Еще одной составляющей СДУ является огнезадерживающие клапаны. Их задача не пропускать пламя в вентиляцию и препятствовать его распространению по зданию. В основном используются модели с электрическим или электромагнитным приводом.

Свежий воздух поступает по воздуховодным каналам. Они представляют собой трубы, к которым подсоединены вентиляторы, осуществляющие подпор масс воздуха. Каналы подводятся к местам, по которым осуществляется эвакуация людей, в том числе в шахты лифтов.

Главным составляющим любой СДУ является блок управления. Панель подключается к пожарной сигнализации, реже – напрямую к датчикам.

Система дымоудаления: устройство и монтаж противодымной вентиляцииКак только подается сигнал о возгорании, блок управления включает СДУ, которая начинает удалять дым из здания. При этом автоматика открывает все люки и регулирует работу вентиляторов

Еще одним элементом системы является автоматика, открывающая при пожаре окна и двери. Эти элементы не входят в обязательный состав систем. Они используются в местах, где присутствует большая площадь остекления, и это вызывает невозможность монтажа дымовых шахт.

Размещение люков

Люки дымоудаления созданы с учетом принципа движения теплового потока при пожаре и устанавливаются в потолок. Такой монтаж позволяет освободить нижние слои комнат от продуктов горения и выиграть время в момент экстренной эвакуации. Наличие люка повышает эффективность спасательных работ и создает безопасные условия в чрезвычайной ситуации.

С учетом современных требований пожарной безопасности и потенциальной сложности установки в некоторых типах зданий, эстетических норм и дизайнерских идей, современные производители предлагают широкий выбор изделий разных размеров и моделей: это четыре вариации формы, более двух десятков значений ширины и высоты. Можно выбирать люк с прозрачными створками, пропускающими естественный свет либо непрозрачной крышкой.

Люки дымоудаления бывают высотой 300, 400, 600 мм, в комплектации используют минвату 75–100 мм — 30 кг/м

3

Виды люков Типы конструкции Системы открывания створок Виды по назначению
  • одностворчатые и двухстворчатые;
  • с прямым, наклонным и круглым основанием;
  • с широким рядом параметров проема и высоты основания.
  • с прямым, наклонным либо округлым основанием;
  • с прямым основанием для двухстворчатых люков.
  • электрические;
  • пневматические;
  • пневмо-электрические;
  • механические (на газовых пружинах).
  • для крыш с покрытием из профилированного металла
  • на готовые цоколи

Устройства дополнительно выполняют функцию системы естественной вентиляции. Люки дымоудаления можно открыть вручную или автоматически нажатием кнопки на пульте управления либо пульте пожарной сигнализации.

Система дымоудаления: устройство и монтаж противодымной вентиляции

Обслуживание систем дымоудаления

СДУ должна быть готовой принять на себя задачу по удалению дыма из помещения. В этой связи ее необходимо регулярно обслуживать и периодически осуществлять ремонт установленных систем дымоудаления. Подобные операции проводит та фирма, которая монтировала оборудование.

Проверка систем

Проверяются СДУ каждый месяц и ежеквартально. Такая частота обусловлена тем, что система вступает в работу только в критических ситуациях, и за время простоя может прийти в негодность.

Специалисты, которые проводят проверку раз в месяц, смотрят на:

  • работоспособность приборов;
  • элементы системы.

По ее ходу мастера устраняют поломки и проводят полную диагностику приборов на предмет неисправности.

Каждые 3 месяца осуществляются:

  • наладка оборудования и охранного модуля;
  • прочистка шахт в соответствии с составленной программой;
  • глубокая диагностика;
  • проверка резервных источников питания;
  • осмотр скрытых электрических кабелей.

Работы, связанные с проверкой функционирования элементов СДУ и АПЗ (автоматических систем пожаротушения), фиксируются в протоколе. Пожарная инспекция из ВНИИПО в любой момент вправе потребовать эти бумаги и паспорт объекта, чтобы убедиться в безопасности помещения. В ином случае собственнику могут ограничить эксплуатацию площади до следующей приемки.

Общие правила

Установка системы вентиляции в общем осуществляется в соответствии с определенным правилами:

  • Во время возведения помещений от подвалов и выше будущей крыши оборудуются вертикальные вентиляционные шахты, которые наделены высокой стойкостью к воздействию огня, потому что в основном делаются из кирпича.

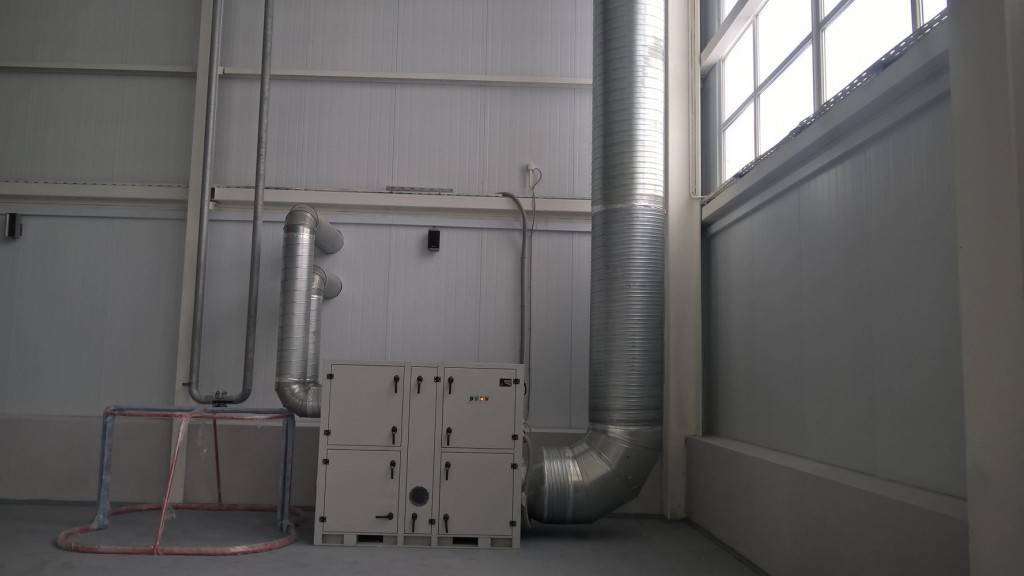

  • Сквозь здание прокладывают в горизонтальном положении воздуховоды. Их короба изготавливают из оцинкованной стали. Система подвергается обработке огнестойкой штукатуркой, пеной и базальтовым материалом.
  • Монтаж клапанов дымоудаления должен проводиться бережно, чтобы избежать повреждения корпуса. В противном случае заслонка не будет работать.

Индивидуальное проектирование

Подобные услуги предоставляют многие компании, которые заключают с собственником договор, выполняют техническое задание и действуют в четком соответствии с противопожарной инструкцией

При выборе фирмы важно убедиться, что у нее есть соответствующая лицензия, а методика соответствует правилам и нормам. Можно попросить представить образец выполненных проектов, чтобы быть уверенным в высоком качестве услуг

Специалисты отталкиваются от нормативных актов, иначе пожелания заказчика могут привести к печальным последствиям. СДУ на заключительном этапе проходит испытания

Важно сделать ее максимально простой, чтобы обслуживание систем дымоудаления не вызвало затруднений у собственника

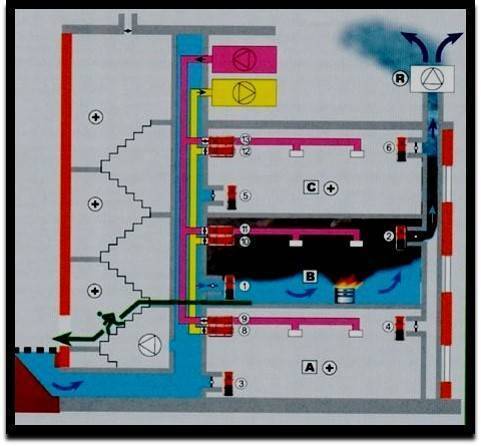

Система дымоудаления: устройство и монтаж противодымной вентиляции

На этапе проектирования не исключены проблемы. Они связаны с размещением огнестойких перегородок, которые обязательно устанавливают перед тем, как будет составлена полноценная схема вентиляции. Дальнейшее изменение расположения перегородок может привести к проблемам с разводкой раздельного воздухоотвода.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
