Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Проектирование вентиляции: как правильно рассчитать воздухообмен в частном (загородном) доме

Под понятием воздухообмена понимается периодичность смены кислорода в пределах жилого пространства за заданный период времени. Соответствующие нормы четко регламентированы нормативной документацией. Традиционно пользуются 3 способами расчета. В этой статье рассмотрим наиболее доступные методы, подходящие для собственноручной реализации.

Расчет по площади объекта

Для подсчета рассматриваемого параметра, следует ориентироваться на действующие нормы – для объектов жилой недвижимости кислород должен сменяться по 3 м3 ежечасно, из расчета каждый квадратный метр. Например, для комнаты площадью 15 м2 соответствующее значение составит 45 м3/ч. Практически все примеры проектов вентиляции в современных многоквартирных домах, реализованы по данному стандарту.

Расчет по действующим санитарным нормам

Для проектирования системы воздухообмена проще всего воспользоваться действующими гигиеническими стандартами. Данные нормы учитываются при реализации новых домостроений. Учитывая действующие санитарно-гигиенические нормативы, средняя потребность в чистом кислороде для каждого человека составляет не менее 60 м3/ч, если речь идет о помещении, где он находится постоянно.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов
Величина воздухообмена, м 3/ч, не менее

Потребности в чистом воздухе наиболее полно регламентируются и соответствующим образом представлены в СНиПах 2.04.05-91.

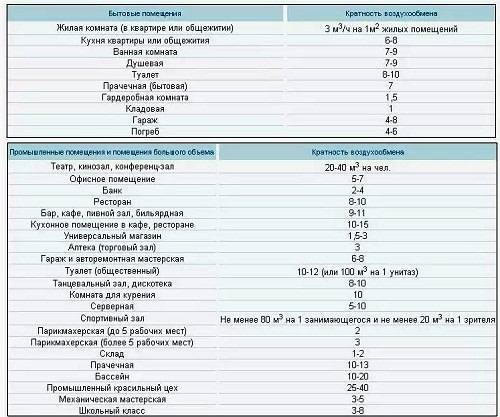

Распределение воздушных масс по кратности

Под понятием кратности подразумевается периодичность смены воздуха в конкретной комнате

Рассматриваемый показатель предполагает учет такого важного показателя, как объем помещения. Для этой цели предусмотрены табличные данные для Жилых зданий (речь идёт о МГСН 3.01-96)

На первом этапе составляется техническое задание для установки. На втором – ТЗ загружается в программу, вводятся данные по параметрам комнаты. На третьем – осуществляется проектирование вентиляции.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Перечень актуальных табличных данных для частных загородных домов, коттеджей и городских квартир:

  • ванная – приток чистого кислорода 3 кубометра ежечасно на каждый 1 м2 площади, вытяжка должна обеспечить отвод 25 кубометров грязных масс каждый час;
  • санузел – приток – до 3 кубометров чистого воздуха для каждого 1 м2 помещения, вытяжная способность – от 90 м3/ч;
  • столовая и кухня – приток до 3 кубометров, при отводе 90 м3/ч;
  • гостиная – кратность притока – от 1;
  • бытовки – приток – до 3 кубометров, вытяжка с кратностью 1.5.

Перед началом подготовки проектной документации для конкретного дома или определенных ее комнат, важно проанализировать доступную систему. На проектирование вентиляции уходит много времени, а главное – финансовых ресурсов

Для той же кухни может потребоваться только придаточная приточная установка, обеспечивающая внутреннее пространство свежим кислородом.

Итоговые данные должны полностью соответствовать нормам санитарным, пожарным, не говоря уже экономической целесообразности.

Каким образом осуществляется расчет

Если говорить в целом, то изначально осуществляется подсчет объема кислорода для каждых помещений, а затем и для всего дома. Осуществляется это простым образом: перемножается длина, ширина и высоты. Программа позволяет автоматизировать этот процесс.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов
Формулы по расчету аэродинамических показателей

  1. Оптимальный уровень воздухообмена подсчитывается для каждой комнаты. Осуществляется все по простой формуле: L = n*V, где V – объем комнаты или любого помещения, n – кратность обмена кислорода.
  2. Данные из п.1 подсчитываются для всех помещений квартиры, причем как по значению вытяжки, так и по притоку. Специализированные программы делают все подсчеты в автоматическом порядке.
  3. В идеальном варианте – подготовка технического задания со сбалансированными значениями ∑ Lпр = ∑ Lвыт.

Только после этого осуществляется проектирование системы вентиляции или вручную, или посредством программы.

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений Объем воздухообмена или его кратность
Жилые 30 м³/ч
Кухня 60 – при 2-хкомфорочной плите 75 – при 3-х

90 – при 4-х

Ванная 25
Туалет 25
Совмещенный санузел 50
Душевая 5-кратный обмен
Гардеробная 1,5-кратный
Кладовая 1,5-кратный
Кабинет 0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Популярные статьи  Электрика в деревянном доме: схемы + монтажные инструкции

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Виды вентиляционных систем

Перед тем как начать монтаж системы, необходимо определиться с её видом. Выбор конкретного варианта зависит от назначения вытяжки и особенностей помещения.

Вентиляционная система бывает:

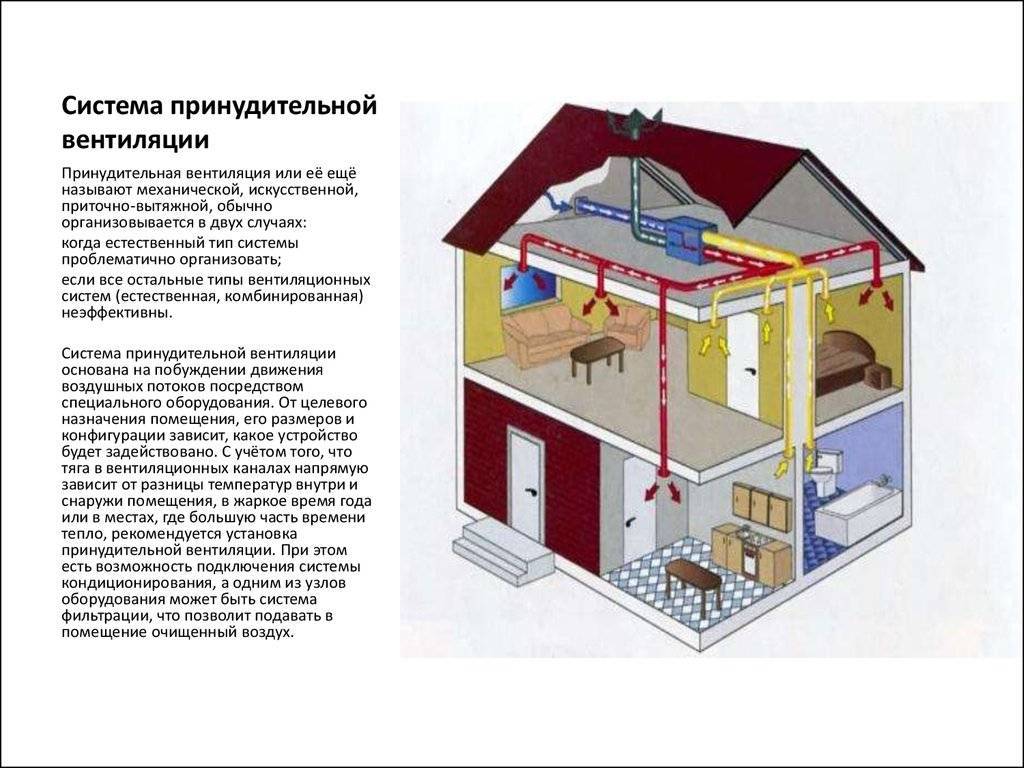

  • Приточно-вытяжной. Самый популярный вариант, рекомендованный для стандартных жилых помещений и больших производственных цехов. Оснащён несколькими степенями фильтрации, которые препятствуют проникновению уличных запахов и пыли. Установка и монтаж приточно-вытяжной вентиляции – непростая, но вполне решаемая задача.
  • Приточной. Обеспечивает только приток воздуха (его вывод осуществляется естественным путём). Представлена обычным вентилятором либо дорогостоящей установкой, выполняющей несколько задач одновременно (приток, нагревание и др.).
  • Вытяжной. Подразумевает установку мощных вентиляторов, сила которых зависит от параметров помещения. Предназначена для комнат с повышенной степенью влажности и температуры (например, для кухни).

Выбор конкретного типа вентиляции, монтаж которого планируется выполнить своими руками, зависит от нескольких факторов: качества окружающей среды, конструкции дома, финансовой состоятельности владельца. В определённых ситуациях сбалансировать микроклимат возможно лишь при использовании дополнительных установок, а значит, наилучший эффект обеспечит только комбинированная вентиляционная система.

Цели и задачи

Выбранная для реализации схема вентиляции в частном доме определяется несколькими исходными обстоятельствами, среди которых основными считаются:

  1. Месторасположение дома. Например, для загородного особняка вентиляция решает иные проблемы, чем для дома, расположенного в городской черте, да ещё на шумной улице, с интенсивным транспортным движением.
  2. Площади вентилируемых помещений дома и его этажности: для двух- и более этажных индивидуальных построек система вентиляции будет существенно отличаться от устройства вентиляции дома в один этаж.
  3. Интенсивность хозяйственной деятельности. Схема вентиляции дачи, используемой периодически заметно проще аналогичных устройств в доме, предназначенном для постоянного проживания.
  4. От архитектурного проекта здания. Наличие либо отсутствие в нём подвальных и чердачных помещений, а также мансарды будут оказывать заметное влияние на выбор наилучшей (для данных конкретных условий) схемы вентиляции в частном доме.
  5. Взаимодействие вентиляционной системы с прочими инженерными коммуникациями, которые прокладываются при возведении дома. Монтаж вентиляции в частном доме связан, в частности, с принятой системой его отопления.

Как сделать вентиляцию в частном доме, и с чего начать? Основной задачей вентиляционной системы своего дома является обеспечение оптимального баланса притока и оттока воздуха в помещениях.

Указанный норматив можно принять только как оценочный, с которым можно будет впоследствии сравнить фактические расчётные параметры.

Работы по устройству вентиляции в частном доме своими руками обычно начинают с выбора критериев её эффективности. Известно, что показатели наилучшей интенсивности воздухообмена для различных помещений дома существенно разнятся между собой. Например, в кухнях (а часто – также в ванных и санузлах) проектируется индивидуальная вытяжка, производительность которой следует учитывать при проектировании системы вентиляции. Особые условия воздухообмена существуют для подвальных помещений, если там устанавливаются отопительные котлы, работающие на твёрдом топливе или газе. Кратность обмена увеличивается также в случаях, когда подвалы предназначаются для хранения продуктов, а в чердачных помещениях или мансардах предусматриваются отапливаемые зоны, например, для занятий спортом. Игнорирование этих обстоятельств приводит к появлению застойных зон, неизбежными спутниками которых становятся грибки и плесень.

Последствия некачественной вентиляции

Проектирование вытяжной вентиляции не должно стать помехой для монтажа трубопроводов и прочих сантехнических коммуникаций. Наконец, важным является и финансовый фактор: вентиляция в коттеджах должна полностью выполнять возложенные на неё функции при минимальных затратах энергии. При неустойчивом энергоснабжении рекомендуется предусматривать возможность работы вентиляционных систем от альтернативного источника. Обустройство приточно-вытяжной вентиляции своими руками — во многих случаях вполне реальная задача.

Особенности вентиляции

Разрабатывая проект вентиляции, нужно уделить особое внимание наиболее «грязным» помещениям в доме – основных источников запахов, пыли, сторонних частиц. Рассмотрим подробнее, какие нюансы нужно учесть при вентилировании данных участков и комнат

Вентиляция подпольного пространства

В любых частных постройках под полом образовываются непроветриваемые зоны, в которых очень сыро, так как в них не проникает солнечный свет. Как результат – распространяются грибки и прочие микроорганизмы, оказывающие разрушающее воздействие на строительные материалы, нарушая при этом их целостность. Чтобы предотвратить такого рода ситуацию, необходимо в цоколе фундамента, на расстоянии 30 см от поверхности грунта, установить вентилируемые проемы. В результате под полом будет осуществляться циркуляция воздушных масс. Для достижения оптимального уровня воздухообмена цокольные проемы могут быть как круглой, так и квадратной формы, но обязательно с размером не меньше 10 см.

Если такого рода естественное проветривание недостаточное и сырость с грибком остаются, устанавливают механические средства обеспечивающие принудительную циркуляцию.

Верхние этажи

В двух и трехэтажных домах при монтаже естественной вентиляции существенной проблемой являются лестницы между этажами, которые выполняют роль больших вентиляционных каналов. «Отработанный» воздух будет подниматься по лестничным маршам, в результате чего на верхних этажах температура воздуха будет ниже, нежели на первом. Чтобы предотвратить такого рода ситуацию, нужно перекрыть доступ воздуха с лестницы на этажи путем установки дверей. Или же воспользоваться вторым способом – провести изоляцию каждого помещения путем монтирования отдельных вентиляций в каждой комнате. Но это будет сопряжено с дополнительными трудозатратами и финансовыми потерями.Если рассматривать мансардный этаж, то высота его потолков небольшая. А это значит, что естественная тяга будет слишком слабая и нужно будет устанавливать механическую вентиляцию.

Популярные статьи  Декоративный камин из старого шкафа своими руками + необычное оформление

Вентиляция в ванной и туалете в частном доме

Эти помещения отличаются повышенной влажностью и излюбленным местом развития грибка и плесени. Интенсивности естественной вентиляции недостаточно для удаления всего отработанного воздуха. Поэтому рекомендуется воспользоваться либо осевыми, либо канальными вентиляторами. Очень распространены модели с возможностью вывода на отдельный выключатель. Для исключения попадания неприятных запахов из канализации, для стояка делается вентиляционный выход на крыше. При этом не рекомендуется к ниму подсоединять короба вентиляции из других помещений.

Вентиляция на кухне в частном доме

Кухня – основной источник запахов в доме. Пища, проходя термическую обработку, выделяет огромное количество разнообразных запахов, в воздух также попадают продукты горения, такие как сажа. Избежать подобного дискомфорта на кухне можно путем монтирования качественной системы вентиляции, обеспечивающей как приток воздуха, так и его удаление. Для быстрого устранения всех запахов над кухонной плитой нужно установить отдельный вентиляционный канал или электромеханическую вытяжку из нержавеющих материалов, в которую будет засасываться воздух, насыщенный различными запахами. Входное и выходное отверстия канала защищают решетками. Чтобы на поверхности не оседал жир, а также пыль и сажа, ее делают идеально гладкой.Движение воздушных потоков на кухне происходит естественным путем (микротрещины, открытые окна, двери) и принудительным (специальные устройства). Последний вариант более удачный, так как естественная вентиляция часто неспособна справиться с запахами от приготовления пищи.Чем больше число горелок, установленных на кухне, тем большой мощностью должно обладать устройство для вентиляции. Согласно нормативным документам, при объеме кухни более 8 м³ допускается установка плиты с двумя горелками; при объеме от 12 до 15 – три горелки. Если объем кухни больше 15 м3 – разрешается установка 4 горелок. Данные нормы способствуют качественному воздухообмену, происходящему по оптимальной скорости (от 110 м³/час до 140 м³/час в зависимости от того электрическая плита или газовая).

Как сделать естественную вентиляционную систему своими руками

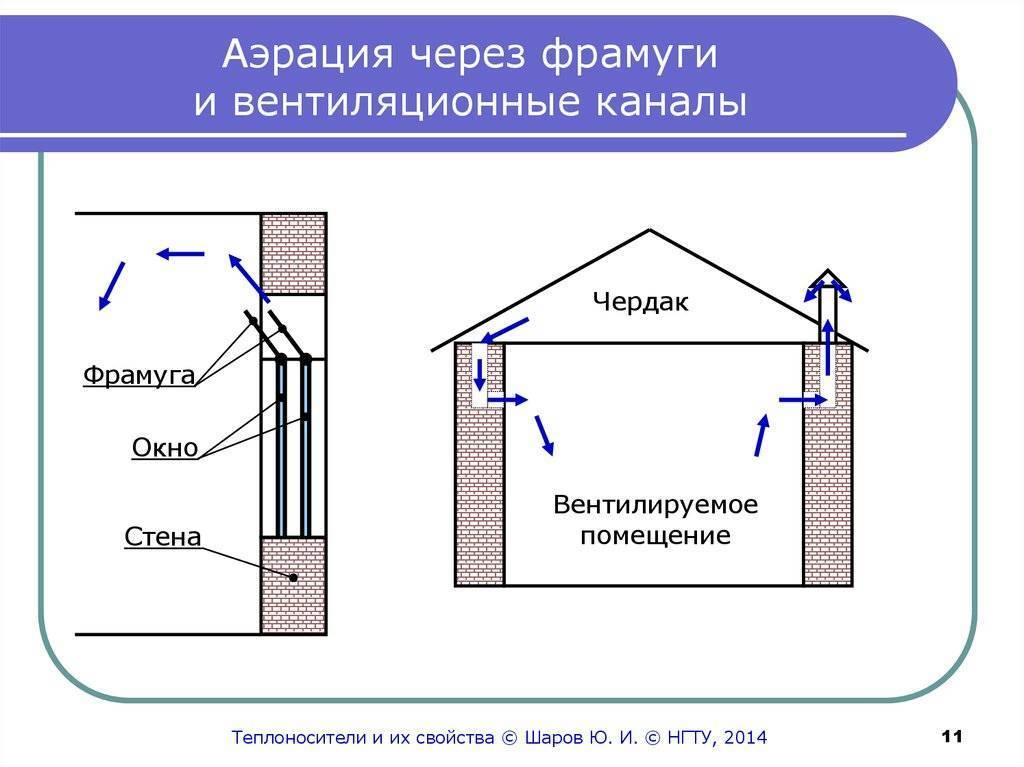

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Устройство вентиляционной системы

Правильный монтаж

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Популярные статьи  Цвета проводов в электрике: стандарты и правила маркировки +способы определения проводника

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Варианты конструктивных решений

Вентиляция в ресторане — сложная инженерная система. Если помещение большое, нужно разделить площадь заведения на зоны с отдельными вытяжными и приточными каналами. Объединить в единую конструкцию допускается только небольшие кафе и бары. В этом случае приток оборудуется в зале, а вытяжка в зоне приготовления.

Вентиляция зала

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

В стандартном варианте вентиляция кафе имеет приточно-вытяжную систему, работающую за счёт естественного и принудительного движения воздушных масс. В помещении для посетителей внизу устанавливаются приточные клапаны с вентиляторами, через которые свежий воздух попадает внутрь гостевого зала, а сверху, где скапливается тёплый отработанный воздух — вытяжные. При этом объём подачи делают чуть больше, чем удаления — это создаёт избыток, который не позволяет воздуху с кухни попасть в зал.

Чтобы температура воздуха была под контролем, устанавливают кондиционер. В этом случае пропускная способность системы точно регулируется исходя из количества посадочных мест. Приток комбинируют с канальным кондиционером, сплит-системой, чиллером.

Аналогичным образом вентилируются санузлы, склады, подсобки, гардеробные, но через отдельные каналы.

В гостевой зоне можно оборудовать воздушную завесу, чтобы вентилировать отдельно зал для курящих и не причинять неудобства для других посетителей. Особенно эффективно размещение локальных вытяжных систем над столиками для курящих или оборудование специальных комнат. В зоне для курения должна преобладать вытяжка, а не приток, тогда запах дыма не будет проникать в другие помещения.

Воздухообмен на кухне

Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Наиболее сложная система вентилирования необходима для кухонь. Она состоит из двух частей: общеобменной и локальной. Это позволяет создать комфортные и безопасные условия работы для персонала заведения.

Общеобменная вентиляция кухни кафе или ресторана обеспечивает приток свежего воздуха. Предназначена для снижения температуры и замены отработанного газа. Как правило, состоит только из приточных клапанов.

Локальная вентиляция горячего цеха монтируется непосредственно над варочными поверхностями, печами, духовками. Она представляет собой принудительные вытяжные системы в виде зонтов с жироуловителями и без них. Эти устройства удаляют из помещения запахи, газы, жир, пар и горячий воздух. Выполняются в различных вариантах: потолочные, пристенные, островные.

По санитарно-гигиеническим нормам воздухообмен горячего цеха нужно оборудовать отдельно от зала именно из-за содержания в воздухе частиц жира, пара и отработанных газов. Так как, в противном случае, всё это может попасть в помещение для гостей.
Чтобы зонт эффективно функционировал, нужно:

  • Тщательно выбирать размер оборудования, чтобы улавливающая поверхность должна быть больше по ширине, чем плита или стол.
  • Приобретать оборудование с небольшим запасом производительности.
  • Монтировать зонт на определённой высоте (значение указано в руководстве по эксплуатации).
  • Не эксплуатировать оборудование без жироулавливающих фильтров, если таковые предусмотрены конструкцией.

Вентиляция для кафе на кухне должна быть эффективной и безопасной. Это необходимо для комфорта гостей и создания нормальных условий труда для персонала. Экономия на этой статье расходов может обернуться множеством проблем: запахом в зале, повышением температуры, духотой, спёртостью воздуха.

Какие воздуховоды выбрать?

Круглые трубы с гладкой внутренней поверхностью имеют малое сопротивление, в прямоугольных формах завихрения по углам притормаживают поток. Шершавая поверхность кирпичных каналов и гофрированные трубы имеют максимальное сопротивление движению воздуха. Поэтому стенки шахты из кирпича штукатурят, а «гофру» используют только для гибких поворотов и короткими участками.

Затрудняет движение воздуха скапливающееся статическое электричество на стенках пластиковых труб. Поэтому лучшим материалом для вентиляции в частном доме остаются стальные оцинкованные трубы.

Вентканалы утепляются в холодных зонах (чердак). Переохлажденные стенки шахты замедляют тягу, собирают на себе конденсат. Поэтому зимой канал может полностью покрыться инеем. Слой утеплителя (50-70 мм) исправляет положение.

Конденсат так же оседает на трубах из-за отсутствия тяги. Это сигнал к пересмотру всей системы. Нужно уменьшить длину воздуховодов, количество поворотов и горизонтальных участков. Летом желательно усилить тягу вентиляторами. При постоянном движении воздуха влага не задерживается.
