Нормы воздухообмена на человека для помещений различного назначения

Содержание

Требования к системе вентиляции офисов

Правила предельно просты и понятны.

Для того, чтобы соблюдалась кратность воздухообмена в офисных кабинетах, должны быть обеспечены следующие вещи:

  1. Систематический приток обогащенного О2 воздуха.
  2. Выведение отработанного воздуха с высокой концентрацией СО2.
  3. Удаление пыли и прочих загрязнений приточного потока.

Соответствующая всем перечисленным выше требованиям и учитывая нормы воздухообмена на человека, система вентиляции обеспечит должный воздухообмен в помещении, даже в том случае, если естественное проветривание офиса вообще не будет проводится.

Например, в некоторых бизнес-центрах офисные помещения расположены в подземных этажах и вообще не имеют окон.

Нормы воздухообмена на человека для помещений различного назначенияСовременные технологии позволяют использовать даже помещения подвального типа для обустройства офисов – система вентиляции обеспечивает постоянный приток обогащенного О2 воздуха

Также есть требования, касающиеся непосредственно самой системы вентиляции. Только соответствующая им на 100% система вентиляции может быть использована в современном офисе.

Вот наиболее значимые из критериев:

  1. Бесшумность.
  2. Экономичность потребления энергии.
  3. Возможность корректировки функциональных параметров системы, простота управления.
  4. Функциональность, совмещенная с компактностью.
  5. Простота монтажа, отсутствие необходимости выполнения серьезных работ по ремонту.

Грамотная организация воздухообмена позволяет рационализировать использование площадей коммерческих помещений.

Причем условия в офисе, расположенном на 3-м этаже и, например, в подвальном помещении, отличаться не будут.

Чем вызвана необходимость воздухообмена

Воздухообмен в квартирах и частных домах позволяет поддерживать требуемое качество воздушной среды в помещениях. Под воздухообменом понимается расход наружного воздуха (м3/час), подаваемого в здание путём организации вентиляции.

Источниками загрязнения воздуха в жилых комнатах являются находящиеся в них материалы, а так же продукты жизнедеятельности человека. Воздух загрязняется путем перехода в газообразное или взвешенное состояние веществ, которые находятся в элементах конструкции, отделки помещения, в мебели, тканях, материалах бытовых изделий. К биологическим выделениям человека, влияющим на качество воздуха, относятся углекислый газ, ацетон, аммиак, амины, фенолы и другие. Содержание этих веществ в воздухе приблизительно пропорциональны объёму выдыхаемого человеком углекислого газа, вследствие чего комплексное воздействие человека на снижение качества воздуха в помещении в целях упрощения можно описать одним показателем- концентрацией углекислого газа СО2.

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

  • назначение помещения;
  • количество постоянно находящихся в сооружении людей;
  • температура и влажность воздуха в помещении;
  • количество работающих электрических приборов и норма выделяемого ими тепла;
  • тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

</ul>

  1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
  2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
  3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
  4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
  5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
  6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
  7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

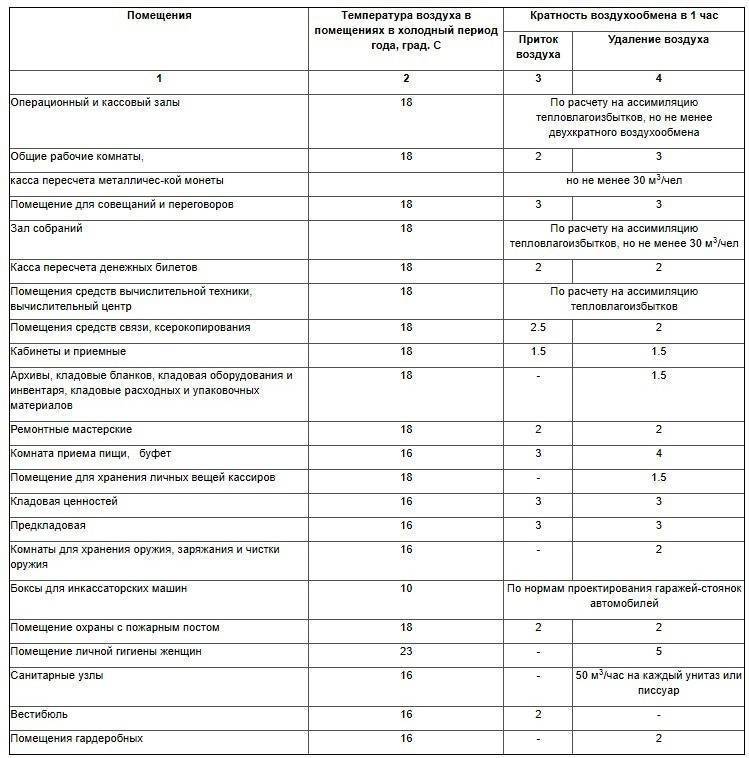

Кратность воздухообмена в помещениях кредитно-финансового учреждения

Наименования помещений Расчетная температура воздуха, °С Кратность воздухообмена в час
приток вытяжка
1. Операционный и кассовый залы 18 По расчету на ассимиляцию тепловлагоизбытков, но не менее двухкратного воздухообмена
2. Общие рабочие комнаты, кассы пересчета монет 18 2 2
3. Помещение для совещаний и переговоров 18 3 3
4. Касса пересчета банкнот 18 3 3
5. Помещения средств вычислительной техники, вычислительный центр 18 По расчету на ассимиляцию тепловлагоизбытков
6. Помещение связи (телетайпная) и ксерокопирования 18 2,5 2,5
7. Кабинеты и приемные 18 1,5 1,5
8. Архив, кладовая бланков, кладовая оборудования и инвентаря, кладовая банковских материалов, помещение для хранения личных вещей кассиров 18 1,5
9. Ремонтные мастерские 18 2 2
10. Комната приема пищи, буфет 16 3 4
11. Помещение для хранения оружия, заряжания и чистки оружия 16 1
12. Боксы для инкассаторских машин 18 По нормам проектирования гаражей-стоянок
13. Помещения охраны с пожарным постом 18 1 1,5
14. Помещения личной гигиены женщин 23 5
15. Санитарные узлы 16 50 м3/ч на унитаз или писсуар
16. Вестибюль 16 2
17. Гардеробные 16 2
18. Помещения для размещения источников бесперебойного электроснабжения 16 По расчету на ассимиляцию тепловлагоизбытков

Расходы воздуха по модулированному оборудованию

Оборудование Марка кВт Количество воздуха, м3/ч
Вытяжного Приточного
1 Плита электрическая ПЭ-0,17 4 250 200
2 ПЭ-0,17-01 4 250 200
3 Плита электрическая ПЭ-0,51 12 750 400
4 ПЭ-0,51-01 12 750 400
5 Шкаф жарочный ШЖЭ-0,51 8 400
6 ШЖЭ-0,51-01 8 400
7 ШЖЭ-0,85 12 500
8 ШЖЭ-0,85-1 12 500
9 Устройство электрическое, варочное УЭВ-60 9,45 650 400
10 Котел передвижной КП-60
11 Фритюрница ФЭ-20 7,5 350 200
12 Котел пищеварочный вместимостью, л:
100 КЭ-100 18,9 550 400
160 КЭ-160 24 650 400
250 КЭ-250 30 750 400
13 Аппарат пароварочный АПЭ-0,23А 7,5 650 400
АПЭ-0,23А-01 7,5 650 400
14 Сковорода электрическая СЭ-0,22 5 450 400
СЭ-0,22-01 5 450 400
СЭ-0,45 11,5 700 400
СЭ-0,45-01 11,5 700 400
15 Мармит МСЭ-0,84 2,5 300 200
МСЭ-0,84-01 2,5 300 200
16 Мармит передвижной МП-28 0,63

Расчет по кратности

Воздухообмен за кратностью определяется по формуле:

Lk=k•V    (м3/час),

где k – нормированная кратность воздухообмена;

V- объем помещения, м3.

Показатель k для разных помещений и подробности расчета по кратности представлены выше.

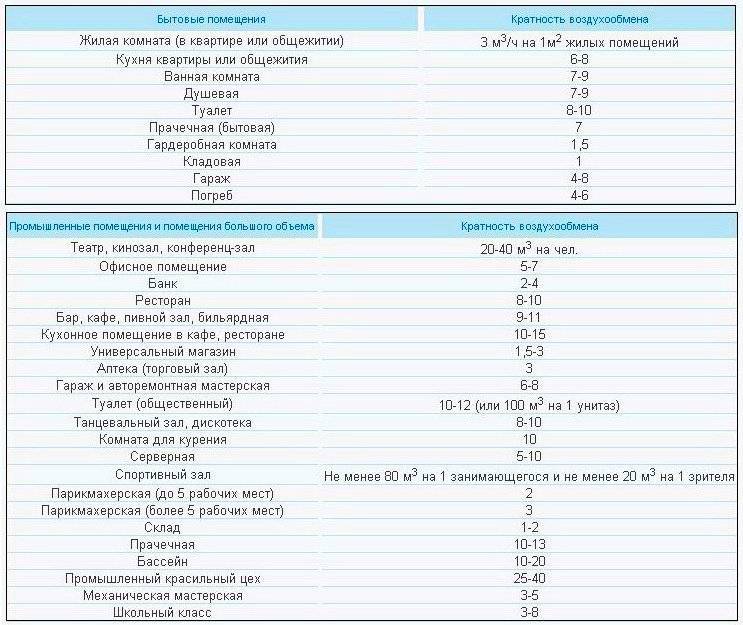

Таблица кратностей воздухообмена:

Бытовые помещения   Кратность воздухообмена
Жилая комната (в квартире или общежитии)   3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития 6-8
Ванная комната 7-9
Душевая 7-9
Туалет 8-10
Прачечная (бытовая) 7
Гардеробная комната 1,5
Кладовая 1
Гараж 4-8
Погреб 4-6
Промышленные помещения и помещения большого объема   Кратность воздухообмена
Театр, кинозал, конференц-зал   20-40 м3 на чел.
Офисное помещение 5-7
Банк 2-4
Ресторан 8-10
Бар, кафе, пивной зал, бильярдная 9-11
Кухонное помещение в кафе, ресторане 10-15
Универсальный магазин 1,5-3
Аптека (торговый зал) 3
Гараж и авторемонтная мастерская 6-8
Туалет (общественный) 10-12 (или 100 м3 на 1 унитаз)
Танцевальный зал, дискотека 8-10
Комната для курения 10
Серверная 5-10
Спортивный зал Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест) 2
Парикмахерская (более 5 рабочих мест) 3
Склад 1-2
Прачечная 10-13
Бассейн 10-20
Промышленный красильный цех 25-40
Механическая мастерская 3-5
Школьный класс 3-8


Нормативы вентиляции и воздухообмена в офисах по СанПиН

Нормы вентиляции в помещениях офиса в зависимости от количества человек регулируются СНиПами: СП 118.13330.2012, №41-01-2003, №2.09.04-87. Согласно им, при расчете вентиляции на одного человека потребуется от 30 до 100 кубических метров воздуха в час. Этот показатель зависит от предназначения помещения. Например, в зале для совещаний он равен 30, а в комнате для курения — 100 кубических метров на одного человека.

Кратность воздухообмена – это единица измерения, равная количеству раз смены воздуха в помещении. Правильный расчет позволяет избавиться от отработанного воздуха, тем самым создать комфортный микроклимат. Для обычного офисного помещения, в котором есть возможность проветривания, этот показатель равен 40 кубических метров в час на одного работника.

Площадь офиса составляет 50 квадратных метров, а высота потолков в нем – 2 метра. В помещении постоянно работает 4 человека, значит его кратность равна 4. Исходя из этого, кратность воздухообмена равняется площади офиса (100 кубических метров), умноженная на 4. Расход приточного воздуха должен быть не менее 400 кубических метров за 1 час. Этот показатель регламентируется СНиПом 2.08.02-89.

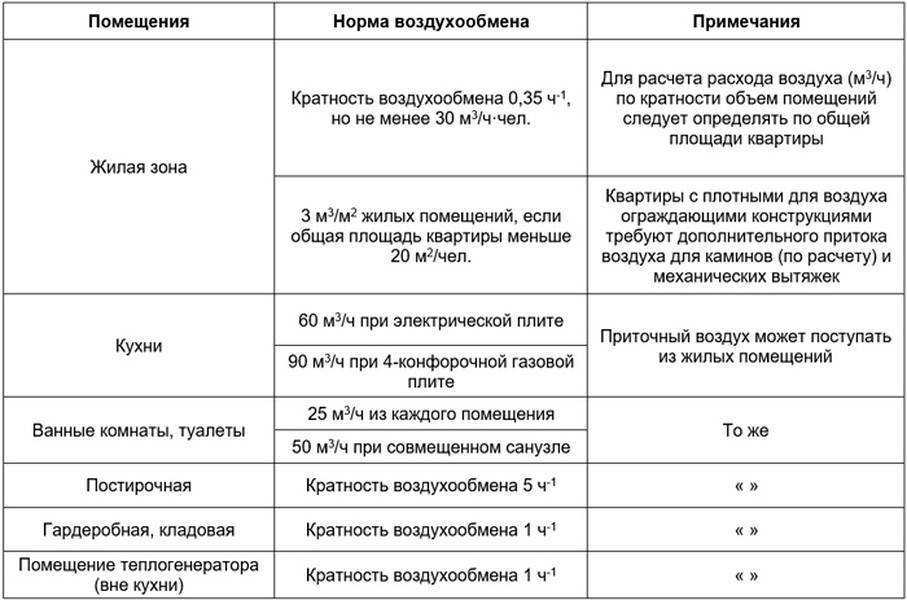

Нормы воздухообмена в жилых сооружениях

При проведении расчета необходимо используют данные таблицы при условии, что уровень насыщенности вредоносных компонентов не выше норм ПДК.

Помещения Норма воздухообмена Примечания
Жилая зона Кратность 0,35ч-1, но не менее 30 м³/ч*чел. При расчете (м3/ч) по кратности объема помещения учитывается площадь помещения
3 м³/м²*ч жилых помещений, при площади квартиры меньше 20 м²/чел. Помещения с ограждающими для воздуха конструкциями требуют дополнительный вытяжки
Кухня 60 м³/ч для электрической плиты Подача воздуха в жилые комнаты
90 м³/ч для использования 4-конфорочной газовой плиты
Ванная комната, туалет 25 м³/ч из каждого помещения Так же
50 м³/ч при совмещенном санузле
Прачечная Кратность 5 ч-1 Так же
Гардеробная, кладовая Кратность 1 ч-1 Так же

В случаях неиспользования помещения для жилья показатели уменьшаются таким образом:

  • в зоне проживания на 0,2ч-1;
  • в остальных: кухня, ванная, туалет, кладовая, гардероб на 0,5ч-1.

При этом необходимо избежать попадания проточного воздуха с этих помещений в жилые, если он там присутствует.

График задержки вентиляции

В случаях, когда воздух, поступающий в помещение с улицы, проходит большую дистанцию до вытяжки, то увеличивается и кратность воздухообмена. Присутствует еще такое понятие, как запоздание вентиляции, что подразумевает собой отставание попадания кислорода снаружи до начала его использования в помещении. Это время определяется с помощью специальной диаграммы (смотреть на рисунок 1), учитывая наименьшие нормы обмена воздуха в вышеуказанной таблице.

К примеру:

  • расход воздуха 60 м³/ ч*чел;
  • объём жилья 30 м³/чел;
  • время запаздывание 0.6 ч.

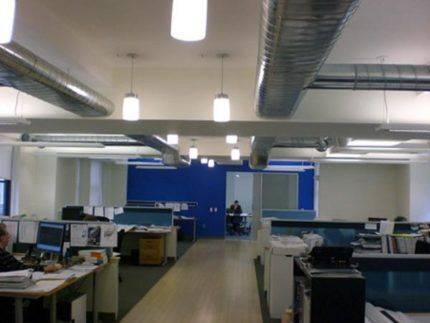

Вентиляция офиса

Канальный кондиционер

Вентиляция небольшого офисного здания может быть обеспечена канальным кондиционером. Кроме охлаждения и подогрева воздуха канальные системы подают в залы некоторое количество свежего воздуха с улицы. Для реализации этой функции канальный кондиционер оснащается дополнительным оборудованием подмешивающим воздух. То есть, оборудование и кондиционирует, и вентилирует офис согласно нормам.

Работает эта схема так:

Наружный воздух подается в камеру смешения, расположенную перед кондиционером, здесь он смешивается с отработанным воздухом. Смесь подается в кондиционер, очищается, доводится до необходимой температуры и направляется по вентканалам в кабинеты. Воздух отсюда перемещается в камеру смешения и далее по круговому циклу.

Корпус кондиционера прячут над фальшпотолком или в подсобном помещении.

Преимущество канальной схемы вентилирования офисных помещений в ее незаметности. Но она исключает возможность варьировать температуру воздуха в разных комнатах.

Вытяжка- улитка

Пожалуй, самой распространенной схемой вытяжного блока вентиляции промышленных цехов является вытяжка-улитка. По своей конструкции он значительно отличается от центробежных вентиляторов.

Такая модель характеризуется простотой изготовления и монтажа в цеху. Основным её элементом является станина, на которую устанавливается электродвигатель. К фланцам крепления двигателя монтируется круглый короб вентилятора. Центробежный вентилятор в шумоизолированном корпусе, соединяемый с валом электродвигателя, помещается через центральное отверстие в коробе внутри. Благодаря специальному углу установки лопаток на колесе воздуховода вентилятора, при его вращении создается разрежение в полости за ним. Это обеспечивает постоянный приток воздуха к блоку вытяжки и движение его далее в отводящем трубопроводе.

Количество лопастей, их размеры и уплотнение в местах контакта низкого и высокого давления определяет расход. Диаметр колеса может варьировать от 25 до 150 см, в зависимости от объема перекачиваемой воздушной среды.

Вытяжки-улитки подразделяются на три класса:

  1. Низкого давления (P-100 кг/м²). Используются, как правило, в бытовых условиях и небольших мастерских.
  2. Среднего давления (P-от 100 до 300 кг/м²). Устройства применяются в помещениях производственных цехов небольшой загазованности.
  3. Высокого давления (P- более 300 кг/м²). Их используют в особо загрязненных местах, будь то покрасочные цеха, либо участки металлургических комбинатов с большой концентрацией вредных веществ.

В зависимости от той среды, с которой придется соприкасаться лопаткам, их изготавливают термо- и коррозиестойкими.

Немного о воздухообмене

Как вы знаете, в жилых домах проектируют системы вентиляции с естественным побуждением.

Местами удаления воздуха из помещений служат кухня, ванна, туалет, то есть наиболее загрязненные помещения квартиры. Приточный наружный воздух поступает через щели, окна, двери.

С течением времени усовершенствуются материалы и конструкция окон. Нынешние конструкции являются совершенно герметичными, что не позволяет совершать необходимый воздухообмен и удовлетворять минимальную кратность воздухообмена.

Подобные проблемы решаются установкой различных систем притока воздуха. Такими являются приточные клапаны в стене, а также приточные клапаны в окнах.

2.Расчет воздухообмена

Воздухообмен – количество воздуха, необходимого для полной или частичной замены загрязненного воздуха в помещении. Воздухообмен измеряют в метрах кубических за час.

Как выполняют расчет воздухообмена? В общем случае воздухообмен определяют по виду загрязнителей воздуха, встречающихся в данном помещении.

Основными расчетами воздухообмена являются расчет за санитарными нормами, расчет за нормированной кратностью, расчет за компенсацией местных вытяжек. Также существует воздухообмен на ассимиляцию явной и полной теплоты, на удаление влаги, на разбавление вредоносных веществ в воздухе. Для каждого из этих критериев существует своя методика расчета воздухообмена.

Перед началом расчета воздухообмена нужно знать такие данные:

  • количество вредных выбросов в помещение(теплоты, влаги, газов, паров) за один час;
  • количество вредных веществ на один кубометр воздуха в помещении.

Расчёт воздухообмена по людям

Расчёт воздухообмена по людям сводится к подсчёту количества человек в помещении, определении расхода воздуха для каждого человека и суммировании этих расходов воздуха. Так, на каждого постоянно пребывающего человека требуется 60 м3/ч свежего воздуха, на посетителя — 20 м3/ч, на спортсмена — 80 м3/ч.

К примеру, в офисе 4 рабочих места и 2 стула для посетителей. Следовательно, расход приточного воздуха должен составить 4·60+2·20=280 м3/ч. Расход вытяжного воздуха обычно на 10-30% меньше приточного, но окончательно определяется на этапе расчёта воздушного баланса на объекте в целом.

Нормы воздухообмена на человека для помещений различного назначения

Или другой пример — в танцевальном зале проводятся групповые занятия со средней численностью учеников 8 человек. Каков требуемый расход приточного воздуха? Данный расход следует определять исходя из 9 человек, так как помимо 8 учеников в зале присутствует преподаватель. Расход приточного воздуха для танцевального зала составит 9·80 = 720 м3/ч.

Нормы воздухообмена различного типа помещений

Главная \ Расчет Нормы воздухообмена

В ходе нашей работы, мы часто сталкиваемся с вопросом о достаточности воздухообмена в жилых помещениях. Мы рады предоставить вам необходимую информацию для самостоятельного вычисления достаточности воздухообмена.

Фактический воздухообмен определяется по формуле м3/ч:

Lф=3600×Vc×F

где Vc – среднее значение скорости воздушного потока, м/с (определяют приборами : анемометрами; термометрами; микроанемометром и др.);

F – поперёчное сечение воздуховода системы(вентканала), м2.

Кратность воздухообмена — величина, показывающая сколько раз обменивается воздух в помещении за один час.

Кратность воздухообмена определяется по формуле:

n = LфVп

где: Vп— внутренний объем помещения, м3.

Нормы воздухообмена различного типа помещений определяется согласно нормам проектирования соответствующих зданий и сооружений (СНиП 2.08.01-89, СНиП 31-01-2003, СНиП 2.09.04-87), а также рядом других нормативных документов (СНиП 2.04.05-91, и др.).

Для примера приведем выдержку из СНиП 31-01-2003 пункт 9.2., гласит:

Расчетные параметры воздуха в помещениях жилого дома следует принимать по оптимальным нормам ГОСТ 30494-96. Кратность воздухообмена в помещениях следует принимать в соответствии с таблицей

Помещение Кратность или величина воздухообмена, м3 в час, не менее
в нерабочем режиме в режиме обслуживания
Спальная, общая, детская комнаты 0,2 1,0
Библиотека, кабинет 0,2 0,5
Кладовая, бельевая, гардеробная 0,2 0,2
Тренажерный зал, бильярдная 0,2 80 м3
Постирочная, гладильная, сушильная 0,5 90 м3
Кухня с электроплитой 0,5 60 м3
Помещение с газоиспользующим оборудованием 1,0 1,0 + 100 м3 на плиту
Помещение с теплогенераторами и печами на твердом топливе 0,5 1,0 + 100 м3 на плиту
Ванная, душевая, уборная, совмещенный санузел 0,5 25 м3
Сауна 0,5 10 м3 на 1 человека
Машинное отделение лифта По расчету
Автостоянка 1,0 По расчету
Мусоросборная камера 1,0 1,0

Кратность воздухообмена во всех вентилируемых помещениях, не указанных в таблице, в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Второй пример выдержка из СНиП 2.08.01-89* «Жилые здания» в жилых зданиях следует предусматривать вентиляцию с естественным побуждением

. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с таблицей.

Таблица 1. Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (СНиП 2.08.01-89*)

Помещение Расчетная температура воздуха в холодный периодгода, °С Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток Вытяжка
Жилая комната квартир или общежитий 18 (20) 3 м3/ч на 1м2; жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже 20 (22) То же
Кухня квартиры и общежития, кубовая: с электроплитами

с газовыми плитами

18 не менее 60 м3/ч

не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах,

не менее 90 м3/ч при 4-комфорочных плитах

Сушильный шкаф для одежды и обуви в квартирах 30 м3/ч
Ванная 25 25
Уборная индивидуальная 18 25
Совмещенное помещение уборной и ванной 25 50
То же, с индивидуальным нагревом 18 50
Умывальная общая 18 0,5
Душевая общая 25 5
Уборная общая 16 50 м/ч на 1 унитаз и 25 м/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии 18 1,5
Вестибюль, общий коридор, лестичная клетка в квартирном доме 18
Вестибюль, общий коридор, лестичная клетка в общежитии 16
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала 18 1
Постирочная 15 По расчету, но не менее 4 7
Гладильная, сушильная в общежитиях 15 По расчету, но не менее 2 3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии 12 0,5
Палата изолятора в общежитии 20 1
Машинное помещение лифтов 5 по расчету, но не менее 0,5
Мусоросборная камера 5 1 (через ствол мусоропровода)

Мы понимаем, что во всем этом не сложно запутаться и поэтому — Наши специалисты всегда готовы помочь вам и довести воздухообмен до нормы в любых помещениях.

Нормы воздухообмена в помещениях производственных предприятий

Для производственных зданий обычно предусматривают глобальную систему вентиляции, потребности которой рассчитывают исходя из конкретных производственных условий и наличия тепла, конденсата или жидкости, вредных частиц.

Если в помещении установлено выделяющее газы или пар оборудование, показатель необходимого воздухообмена вычисляется с учетом выделений такого оборудования, арматуры и комуникаций.

В техдокументации на помещение заложен каждый необходимый показатель, в противном же случае данные предоставляются фактическими параметрами. Регламент данного расчета приведен в соответствующем СниП, а также в ВСН21—77.

Если рассчитанная кратность воздухообмена выше десятикратного показателя, нужно подкорректировать один из разделов документов, относящихся к строительству. Т.е., чтобы во время производства снизить выделение токсичных и вредных веществ, по периметру всего помещения нужно предусмотреть ряд дополнительных мер.

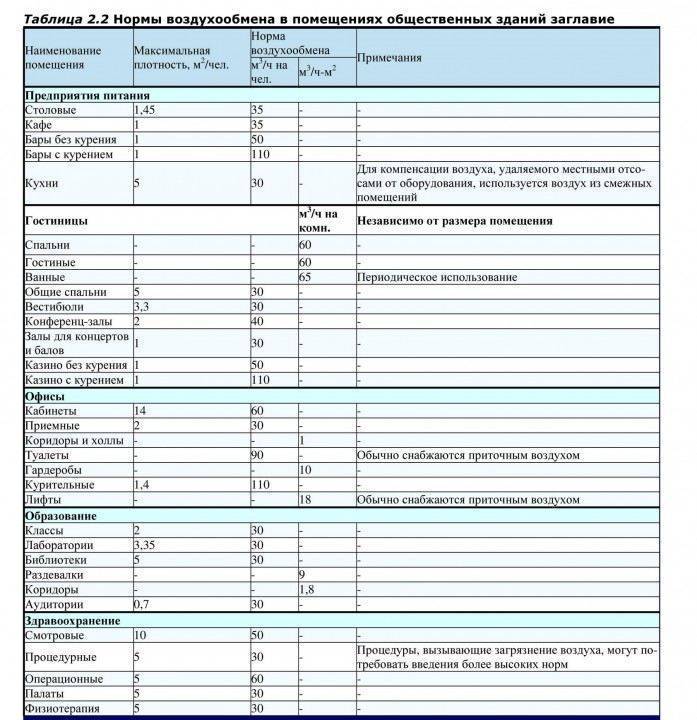

Нормы воздухообмена на человека для помещений различного назначения

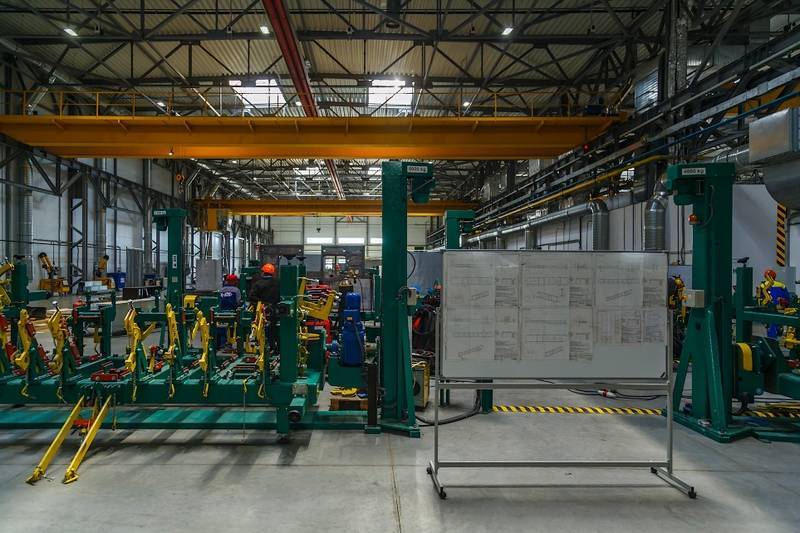

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

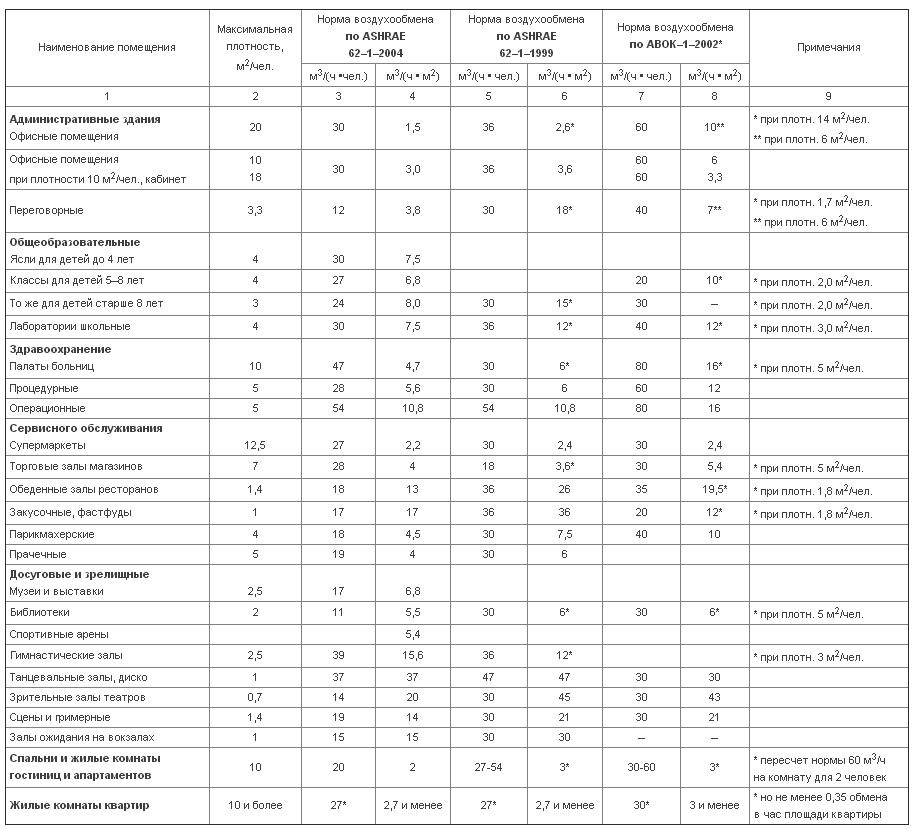

Нормы воздухообмена на человека для помещений различного назначения

Классификация естественно вентиляции

Аэрация

Обеспечивается за счет разницы температурных показателей на улице и внутри производственного помещения. Такой тип вентиляции широко используется в промышленности с усиленным выделением тепла, но при соответствии нормам количества пыли и вредных компонентов. Аэрация не используется в тех производствах, где необходима обработка приточного воздуха

Конвекция

Формируется за счет разницы в давлении верхних и нижних шаров воздуха: теплый воздух в закрытом пространстве вытесняется холодным воздушным потоком с улицы

Ветровое давление

Образуется за счет расположения вентиляционных шахт с ветреной стороны здания. Воздушные потоки, которые перемещаются с помощью ветра попадают в здание и вытесняют отработанный воздух

Заключительные положения

В заключение хотелось бы еще раз напомнить, что сфера оказания медицинских услуг – это особая категория деятельности, к которой вполне логично предъявляются наиболее строгие санитарные требования и контроль за выполнением которых осуществляется соответствующими надзорными органами регулярно. Да и разрабатываются и утверждаются санитарные требования не на «пустом месте», их несоблюдение в несколько раз повышает риск заражения пациентов опасными инфекциями. Чем качественнее и надежнее будет обустроено каждое из медицинских учреждений, тем безопаснее и успешнее будет производиться лечение каждого пациента.

Исходя из данных Обзоров правоприменительной практики контрольно-надзорной деятельности выполнения МО установленных санитарных требований к отоплению, микроклимату, вентиляции и воздушной среде, проводимых Роспотребнадзором и его территориальными органами, а также Федеральным медико-биологическим агентством, основными выявляемыми нарушениями являются следующие:

  • не все системы механической приточно-вытяжной вентиляции паспортизированы, нарушена кратность очистки и дезинфекции систем вентиляции, замены фильтров высокой очистки, уборки вентиляционных камер;
  • используются нерегламентированные системы кондиционирования и сплит-системы;
  • не проводится контроль за параметрами микроклимата и показателями микробной обсемененности воздушной среды с периодичностью не реже 1 раза в 6 месяцев;
  • не работает / плохо работает система вентиляции;
  • не проведена ежегодная очистка и дезинфекция систем механической приточно-вытяжной вентиляции, ежемесячная уборка вентиляционных камер уборка и воздухозаборных камер;
  • медперсонал стирает, сушит и гладит медицинскую одежду в клинических отделениях, операционном блоке, ОРИТ, что нарушает, в свою очередь, допустимые параметры микроклимата;
  • в операционной, ОРИТ, диагностической палате приемного отделения с местом реанимации нет самостоятельной системы вентиляции.

Что касается ФАПов и амбулаторий, то техническое состояние большей части из них оставляет желать лучшего. В настоящее время в России только половина таких медучреждений соответствуют актуальным санитарным требованиям, во многих ФАПах и амбулаториях нет центрального отопления, водопровода, канализации.

В любом случае ответственность за выполнение санитарных правил и норм лежит на МО, их руководителях и иных должностных лиц

При этом важно помнить, что в случаях возникновения групповых инфекционных и неинфекционных заболеваний, аварийных ситуаций в работе систем теплоснабжения, вентиляции, водоснабжения, водоотведения, технологического оборудования, которые создают угрозу возникновения и распространения инфекционных заболеваний и отравлений, на руководителях МО лежит ответственность за организацию оперативного извещения территориальных органов, уполномоченных осуществлять государственный санитарно-эпидемиологический надзор, и за обеспечение проведения необходимого комплекса профилактических и (или) противоэпидемических мероприятий

Инструкция: вычисления по зданиям промышленного назначения

Расчет воздуховодов – подбор прямоугольных сечений.

В составе этого вида зданий находится множество комнат и кабинетов. Те из них, в которых вентиляция должна обеспечить комфортный труд людей низкой категории тяжести работ (администрация, бухгалтерия и так далее), рассчитываются по алгоритму, приведенному выше. В остальных помещениях, в которых проходят технологические и вспомогательные процессы, необходимо рассчитывать приточно-вытяжную вентиляцию в соответствии со СНиП 41-01 по видам выделяющихся в них вредных или горючих веществ, излишкам тепла.

Прежде чем приступить к расчету общеобменной вентиляции, нужно выяснить, сколько воздуха из пространства комнаты уходит из-за работы местных отсосов. К ним относятся вытяжные зонты и лабораторные шкафы, различные всасывающие панели и укрытия. Применяются они с целью отобрать вредные вещества прямо от источника их выделения, не допуская распространения по всему объему помещения. Зачастую местные отсосы идут в комплекте с технологическим оборудованием, поэтому их производительность заранее известна. Другие требуется рассчитать и установить в зависимости от размеров и интенсивности источника выброса, порядок этих расчетов приведен в технической литературе. Для укрупненного определения производительности местного отсоса можно применить знакомую формулу: Lотс=3600ϑ*Sотс, где:

  • ϑ – скорость воздушного потока в рабочем проеме вытяжного зонта или шкафа (принимается 1 м/с);
  • Lотс – расход воздуха через этот рабочий проем (м3/ч);
  • Sотс – площадь проема (м2).

Полученная величина будет участвовать в дальнейшем просчете необходимого количества приточного воздуха. Но сначала нужно выяснить, сколько необходимо подать воздуха с улицы для различных условий. Суть операции в том, чтобы определить виды и количество выделяющихся в пространство помещения вредных для здоровья человека или горючих и взрывоопасных веществ. Вычисления производить на основании этих данных. Если источников выделений несколько, то считать придется по каждому из них, а для вентиляции принять наибольший результат.

Таблица предельно допустимых концентраций вредных веществ.

Зная, сколько выделяется каждого вещества в помещение за промежуток времени (мг/ч), не трудно определить его концентрацию (мг/м3). Условно считается, что вещество распределяется на весь объем комнаты. После этого находят значение предельно допустимой концентрации (ПДК) этого вещества в соответствующей нормативной документации. Если концентрация в помещении превышает ПДК, нужно подать определенное количество свежего воздуха, а загрязненный – удалить. Величину притока считают по формуле: L=Mвв/yпом-yп, где:

  • L – необходимое количество свежего притока (м3/ч);
  • Mвв – значение массы выделяющегося вредного вещества за 1 час (мг/ч);
  • yпом – расчетная величина удельной концентрации вещества в объеме комнаты (мг/м3);
  • yп – его удельная концентрация в поступающих с улицы воздушных массах (мг/м3).

От полученного значения L нужно отнять величину Lотс, полученную ранее. Результатом будет расход воздушных масс, которые необходимо удалить из помещения с помощью общеобменной вытяжной вентиляции.

Удаление избыточного тепла

Формулы определения необходимого воздухообмена

В результате некоторых технологических процессов в пространство помещения попадает излишнее количество тепла, его нужно нейтрализовать с помощью подачи приточного воздуха. Тогда расчет ведут по формуле: L=Lотс+[3.6Q-С Lотс (tмо-tп) / c (tпом-tп)].

Здесь:

  • Lотс – полученное ранее значение количества вытяжки, что выполняют местные отсосы, находящиеся в рабочей зоне (последняя – это пространство высотой в 2 м от пола) (м3/ч);
  • Q – величина теплоты, которая выделяется при технологическом процессе (Вт);
  • tмо – температура воздуха, который удаляется местными вытяжными устройствами (° С);
  • tпом – температура воздушных масс, которые удаляются из пространства над рабочей зоной с помощью общеобменной вытяжной вентиляции (° С);
  • tп – температура свежего воздуха с улицы (° С);
  • С – удельная теплоемкость воздуха, равна 1,2 кДж (м3 * °С).

Расчет кратности воздухообмена

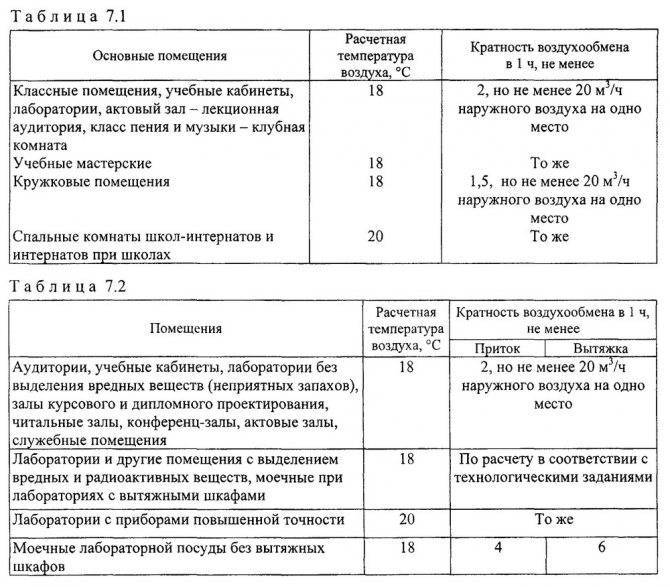

При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):

где a – длина помещения; b – ширина комнаты; h – высота помещения.

Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):

Нормы воздухообмена на человека для помещений различного назначенияРасчет кратности воздухообмена

где Кв – кратность воздухообмена; Qвозд – подача чистого воздуха, поступающего в комнату в течение 1 часа.

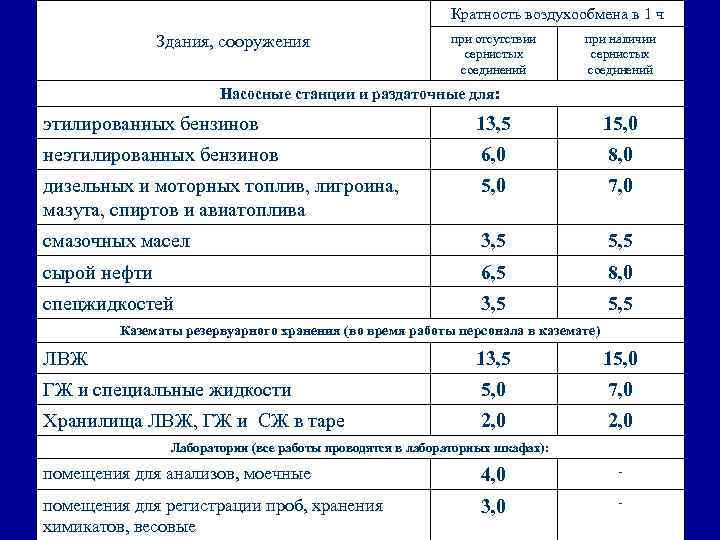

Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):

Нормы воздухообмена на человека для помещений различного назначения

Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.

Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.

Выводы и полезное видео по теме

Как бороться с тяжелой атмосферой в помещении:

Мы рассмотрели обязательные и допустимые параметры микроклимата в некоторых категориях зданий, а также в каких помещениях должна быть, и какая именно, вентиляция. Как видите, в большинстве случаев они отличаются. Единое требование — где-бы не находились, они должны соответствовать действующим нормативам. Соблюдение норм — гарантия безопасности жизни и здоровья людей.

Разумеется, мы дали вам лишь общие представления, озвучить в одной статье по каждому пункту все точные требования невозможно. Тем более, что они зачастую индивидуальны по габаритам зданий, их геометрии, расположению залов и так далее. Если вам нужно разработать качественную вентиляцию или кондиционирование, следует обращаться в опытные фирмы с лицензией, также как и для того, чтобы доказать, что ваши права на комфортный микроклимат в каком-либо случае нарушаются.

А вы сталкивались с проблемами микроклимата? Или может быть проектировали систему воздухообмена? Делитесь своим опытом и задавайте интересующие вас вопросы в комментариях.

Оцените статью
