Открытая система отопления: принципиальные схемы и особенности обустройства — Inomix.ru

Содержание

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

простое обслуживание системы;
отсутствие насоса обеспечивает бесшумную работу;
равномерный прогрев отапливаемого помещения;
быстрый пуск и остановка системы;
независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
высокая надёжность;
не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
возможность замерзания теплоносителя в расширительном баке;
медленный нагрев системы после включения;
необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
невозможность использования антифриза в качестве теплоносителя;
достаточна громоздка;
низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

простой монтаж;
нет необходимости постоянно контролировать уровень теплоносителя;
возможность применения антифриза, не боясь размораживания системы отопления;
путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
самостоятельное регулирование давления;
система экономичная и технологичная, имеет более длительный срок эксплуатации;
возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
при работе насоса требуется электричество;
для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
при нарушении герметичности стыков возможно попадание воздуха в систему;
размеры расширительных мембранных баков в закрытых помещениях большой площади;
бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него. Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
клапан для выпуска пара в систему отопления;
трубопровод;
отопительные радиаторы.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Требования к индивидуальному отоплению

Тепловой узел необходимо планировать так, чтобы он соответствовал архитектурному проекту здания. Расположение всех функциональных элементов должно быть максимально удобным для эксплуатации и проведения плановых ремонтных работ без нарушения конструктивной целостности дома.

Базовые требования, предъявляемые к современным отопительным системам:

энергоэффективность;
простой монтаж и техобслуживание;
высокие показатели теплоотдачи;
полная/частичная независимость от электроэнергии.

Перед тем как приступить к проектированию теплоснабжения, нужно подобрать наиболее подходящий и экономный источник тепловой энергии — печку или камин, водяное, паровое, воздушное или электрическое отопление.

А еще предстоит определиться с принципиальной схемой трубной разводки для отопления одноэтажного частного дома, безошибочно рассчитать мощность и объективно оценить нагрузку на систему, учитывая все особенности.

Индивидуальная система отопления должна создавать комфортный микроклимат внутри дома в зимнее время года, быть экономичной и надёжной в эксплуатации

Правильно установленная разводящая линия отопления даёт возможность организовать равномерный прогрев воздуха во всех комнатах частного дома за минимальное количество времени.

Различия открытой и закрытой системы

Место размещения расширительного бачка. В открытой системе бак необходимо располагать в самой высшей точке, а закрытая система отопления не предъявляет к расположению бака никаких требований.
В закрытой системе отопления поддерживается постоянное атмосферное давление, поскольку извне воздух в такую систему не попадает (детальнее: «Замкнутая система отопления — схема на примерах»). За счет этого значительно увеличивается длительность службы отопления. Дополнительное давление в верхней части системы позволяет уменьшить риск возникновения воздушных пробок, закупоривающих расположенные сверху радиаторы.
Для открытой отопительной системы необходимы трубы большого диаметра, которые довольно неудобны при монтаже и в процессе эксплуатации. Кроме того, их довольно трудно замаскировать, что негативно сказывается на дизайне помещений. Для работы такой системы необходим постоянный уклон, создание которого требует дополнительных усилий.
Закрытая система конструктивно значительно проще и дешевле, поскольку монтаж тонких труб менее трудоемкий, а их стоимость гораздо ниже стоимости толстых труб.
При правильной установке циркуляционного насоса можно будет избежать постоянного шума.

простота эксплуатации;
отсутствие необходимости установки насоса;
равномерное распределение тепла по помещениям;
легкий пуск и остановка системы;
независимость от электричества;
надежность;
упрощенный монтаж.

ухудшение износоустойчивости системы при попадании в нее воздуха;
плохая сопротивляемость низким температурам окружающей среды при непостоянной работе;
медленный прогрев после запуска;
необходимость постоянного наблюдения за уровнем теплоносителя в расширительном бачке;
несовместимость системы с антифризами;
большие габариты;
низкий КПД.

Достоинства закрытой системы отопления:

простая установка;
отсутствие необходимости наблюдать за уровнем теплоносителя в бачке;
хорошая устойчивость перед замерзанием за счет использования антифриза в качестве теплоносителя;
возможность регулировать температуру системы за счет увеличения или уменьшения количества энергоносителя;
возможность долгосрочного использования одной партии воды, что происходит за счет герметичности системы;
контролируемый уровень давления;
экономичность;
технологичность, обуславливающая долгий срок эксплуатации;
возможность работы в связке с дополнительными обогревательными приборами.

зависимость от электроэнергии, которая требуется для функционирования насоса (решить проблему можно, установив компактный генератор);
любое нарушение герметичности может привести к попаданию воздуха в систему;
расширительные бачки с диафрагмами имеют довольно большие габариты, что зачастую затрудняет их установку.

Заключение

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места

Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

Сталь.
Медь.
Нержавейка.
Полипропилен.
Полиэтилен.
Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное — использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

более выраженная экономия на материалах;
сравнительно одинаковая температура воздуха на первом и втором этажах;
простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

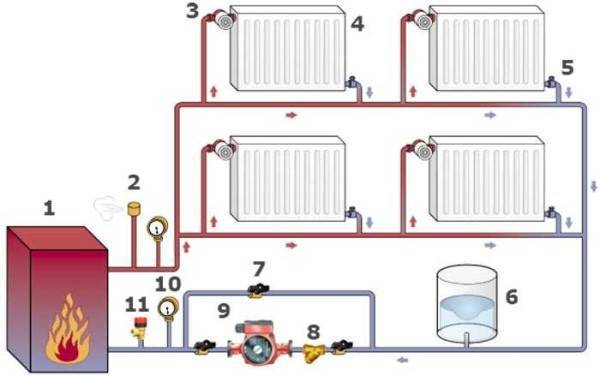

Открытое теплоснабжение функционирует по следующей схеме:

В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

Котел отопления.
Батареи или радиаторы.
Расширительный бачок.
Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

тройниковая или по другому периметральная;
коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.
