Расчёт труб для тёплого пола: подбор труб по параметрам, выбор шага укладки + пример расчета

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;

• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;

• длина труб равна 85 м;

• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;

• L – метраж длины изделия;

• p – давление насоса;

• G – расход воды, которая циркулирует в трубах (описывается в документации);

• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;

• шаг 20 см подходит для 16 м2;

• шаг 25 см – 20 м2;

• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия трубами

При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

29 °С – жилая комната;

33 °С – помещения повышенной влажности;

35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Немаловажное значение для определения плотности укладки водяного контура отыграют климатические особенности региона. При расчете теплопотерь надо учитывать минимальную температуру зимой

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

• доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
• комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
• безопасность – покрытие абсолютно безопасно в эксплуатации;
• гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
• экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
• прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
• саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Как правильно рассчитать теплый водяной пол в доме

1. Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
2. План помещения (можно эскиз).
3. Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
4. Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
5. Какую температуру в помещении вы планируете обеспечить.
6. Тип напольного покрытия.
7. Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
8. Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

• Рабочие комнаты – 21 – 27 град;
• Жилые – 29 град;
• Коридор – 30 град;
• Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

• 16 мм – до 90 м;
• 17 мм – до 100 м;
• 20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления. Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

Задаваемый шаг раскладки

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

• Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
• Санузел (все варианты) – шаг 150 мм;
• Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Полезные советы

На основании многолетнего практического опыта профессионалы в области строительных работ рекомендуют обращать внимание на следующие детали:

На расход количества труб для теплого пола влияет коэффициент теплообмена и пластичность конструкции

Следовательно, перед приобретением изделия следует обратить внимание на данные параметры. Наиболее подходящими вариантами являются металлопластиковые и гофрированные конструкции.
Нельзя соединять или устанавливать трубы теплого пола под бетонной стяжкой

Данные манипуляции приведут к разрушению цемента от сильного перепада температур.
Вопреки допустимым параметрам специалисты рекомендуют не использовать более сотни метров для одного контура, а расстояние между трубами должно соответствовать 20 см. Смещение труб друг к другу происходит при рисках больших потерь тепла. Такими местами являются окна и двери.
Единица контура не должна отапливать более чем 20 квадратных метров помещения.
Необходимо четко следовать инструкции по технологии установки теплого пола. Обязателен монтаж барьера, утеплителя и подложки.
При эксплуатации двух контуров в одном помещении рекомендуется соблюдать разницу в их длине. Она не должна превышать 15 метров.

Также на сегодняшний день существуют онлайн-калькуляторы, позволяющие провести расчет по заданным формулам. Однако для вычисления параметров труб всё равно следует знать критерии помещения.

О том, как рассчитать и сделать гидравлический пол своими руками, смотрите в следующем видео.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
3. При нанесении чертежа следует соблюдать масштаб.

До того, как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

• одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
• двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
• улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Как располагать трубы отопления

Исходя из того, как удобнее мастеру, можно расположить коммуникации в 4-х вариантах:

• Змейкой.
• Угловой змейкой.
• Двойной змейкой.
• Улиткой.

Правильный расчет отопительной системы – задача трудная, но вполне осуществимая при пошаговом подходе

Учесть абсолютно все нюансы при монтаже теплого пола проблематично, потому стоит уделять внимание самым главным характеристикам, а именно длине труб и объему воды в них. Кроме того, стоит помнить, что даже незначительное превышение длины контура в 100 м может серьезно навредить системе и выдать на выходе далеко не ту температуру, которая ожидается

Двухконтурная модель, в свою очередь, будет гораздо эффективнее, что позволит отапливать дом без больших хлопот и с меньшим потреблением ресурсов

Двухконтурная модель, в свою очередь, будет гораздо эффективнее, что позволит отапливать дом без больших хлопот и с меньшим потреблением ресурсов.

Практически в каждом загородном доме обязательно смонтирован теплый пол. Прежде чем создается такой обогрев, выполняется расчет необходимой длины трубы.

В каждом таком частном доме работает автономная система теплоснабжения. Если позволяет планировка помещения, хозяева таких загородных владений сами монтируют теплый водяной пол.

Безусловно, монтаж такого пола можно сделать и в обыкновенной квартире, однако такая работа отличается большой трудоемкостью. Владельцам и работникам приходится решать очень много проблем. Основной сложностью будет подключение трубы к действующей системе теплоснабжения. Установить дополнительный котел в маленькой квартире просто невозможно.

От правильности такого расчета, зависит объем тепла, который необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные вычисления помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много самых разных критериев:

• Время года;
• Температуру воздуха на улице;
• Тип помещения;
• Количество и габариты окна;
• Покрытие на полу.
• Утепление стен;
• Где расположено помещение, внизу или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Осветительные приборы.

Чтобы было удобнее выполнить такой расчет, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, данный параметр будет ориентировочно равен 40 Вт/м2.

Теплые постройки, имеющие небольшую теплоизоляцию, постоянно теряют около 70–80 Вт/м2.

Если взять старинный дом, теплопотери резко увеличиваются и приближаются к 100 Вт/м2.

В новых коттеджах, где не сделано утепление стен, где установлены панорамные окна, потери, могут составлять около 300 Вт/м2.

Выбрав для своего помещения ориентировочное значение, можно начать расчет пополнения потерь тепла.

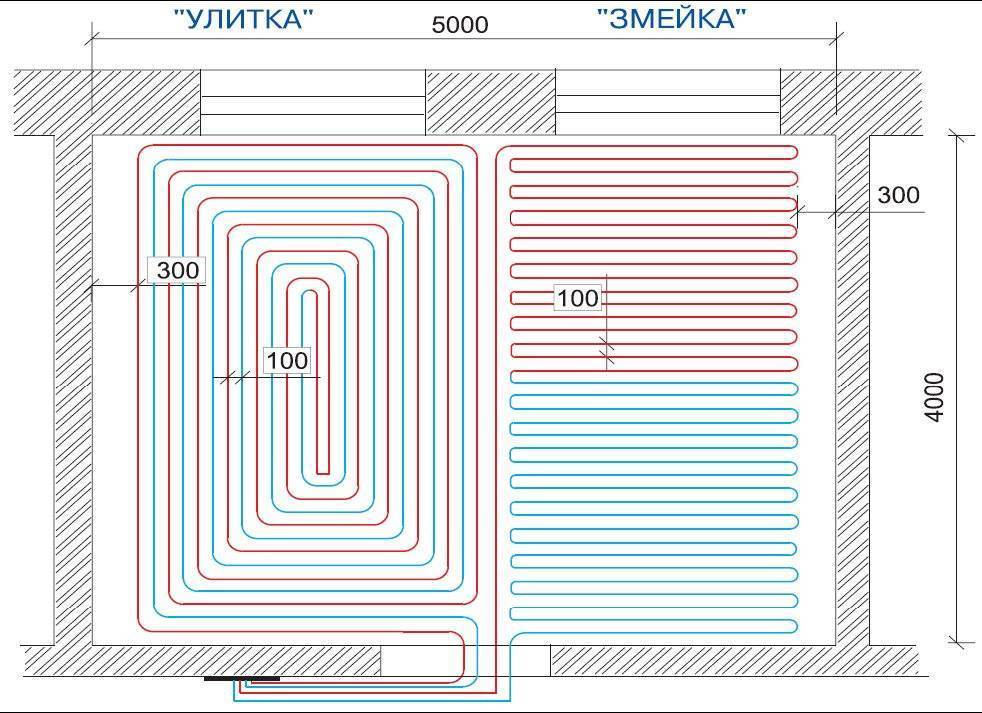

Примеры некоторых основных схем раскладки контура труб теплого пола

А – обычная «змейка»;

Б – двойная «змейка»;

В – угловая «змейка»;

Г – «улитка».

Обычная «змейка» выкладывается вроде бы проще, но в ней получается слишком много поворотов на 180 градусов, что увеличивает гидравлическое сопротивление контура. Кроме того, при такой раскладке явно может ощущаться перепад температуры от начала контура к концу – это хорошо показано на схеме изменением цвета. Недостаток можно устранить укладкой двойной змейки, но такой монтаж уже выполнить сложнее.

В «улитке» тепло распределяется более равномерно. Кроме того, преобладают повороты на 90 градусы, что снижает потери напора. Но укладывать такую схему все же сложнее, особенно если нет опыта в подобных работах.

Сам контур может занимать не всю площадь комнаты – нередко трубы не прокладывают в тех местах, где планируется установка стационарной мебели.

Впрочем, многие мастера критикуют такой подход. Стационарность мебели – величина все же довольно условная, а «теплый пол» закладывается на десятилетия. Кроме того, чередование холодных и нагретых зон – явление нежелательное хотя бы с точки зрения возможного появления со временем очагов сырости. В отличие от электрических систем, водяным полам локальный перегрев из-за закрытых участков не грозит, так что с этой стороны опасений быть не должно.

Так что строгих рамок на этот счет не существует. Можно, в целях экономии материала, оставить незаполненные участки, или же проложить контур полностью по всей площади. Но если на каком-то участке планируется установка предметов мебели или сантехнических устройств, требующих крепления к полу (например, крепление унитаза дюбелями или анкерами), то это место, естественно, остается свободным от контура. Просто велика вероятность повредить трубу при установке крепежа.

Какую схему укладки контура лучше выбрать?

Более подробно о выборе схем укладки, с теоретическими обоснованиями, рассказывается в отдельной статье нашего портала «Водяной теплый пол своими руками»

Шаг укладки труб может быть от 100 до 300 мм (обычно он кратен 50 мм, но это не догма). Меньше 100 мм выполнить нет ни возможности, ни необходимости. А при шаге более 300 мм может ощущаться «эффект зебры», то есть чередование теплых и холодных полос.

А вот какой шаг станет оптимальным – покажут расчеты, так как он тесно связан с ожидаемой теплоотдачей пола и температурным режимом системы.

Еще одна оговорка – все последующие теплотехнические расчеты показаны для оптимальных размеров «пирога» системы подогрева пола.

Выше говорилось, что толщина стяжки минимально должна быть 300 мм над поверхностью труб. Но для обеспечения полноценного аккумулирования и равномерного распределения тепла рекомендуется придерживаться толщины в 45-50 мм (именно для трубы диаметром 16 мм).

А чтобы выработанное тепло не расходовалось впустую на прогрев межэтажного перекрытия или иного основания «теплого пола», под трубным контуром в обязательном порядке предусматривается термоизоляционный слой. Обычно для этого используется пенополистирол с плотностью порядка 35 кг/м³ (лучше – экструдированный, как более прочный и эффективный). Минимальная толщина, обеспечивающая корректную работу «теплого пола» должна составлять:

Особенности основания «теплого пола»	Минимальная толщина термоизоляционной «подушки»
Пол по перекрытию над отапливаемым помещением, температура в котором ˃ 18 °С	30 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С	50 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С	70 мм
Пол по грунту, в том числе и в подвальных или цокольных помещениях с заглублением от уровня земли до 1500 мм.	120 мм
Пол в подвальных или цокольных помещениях с заглублением от уровня земли более 1500 мм	100 мм

Оценка технических свойств при выборе труб

Ввиду нестандартных условий эксплуатации к материалу и типоразмеру змеевика водяного пола предъявляются высокие требования:

• химическая инертность, стойкость к коррозийным процессам;
• наличие абсолютно гладкого внутреннего покрытия, не склонного к образованию известковых наростов;
• прочность – изнутри на стенки постоянно воздействует теплоноситель, а снаружи – стяжка; труба должна выдерживать напор до 10 Бар.

Желательно, чтоб отопительная ветвь имела небольшой удельный вес. Пирог водяного пола и без того оказывает существенную нагрузку на перекрытие, а тяжелый трубопровод только усугубит ситуацию.

К перечисленным требованиям в той или иной мере соответствуют три категории трубного проката: сшитый полиэтилен, металлопластик, медь.

Вариант #1 – сшитый полиэтилен (PEX)

Материал имеет сетчатую широкоячеистую структуру молекулярных связей. От обычного полиэтилена модифицированный отличается наличием как продольных, так и поперечных связок. Такое строение повышает удельный вес, механическую прочность и химическую стойкость.

Водяной контур из PEX-труб обладает рядом преимуществ:

• высокая эластичность, позволяющая укладывать змеевик с малым радиусом загиба;
• безопасность – при нагреве материал не выделяет вредных компонентов;
• термостойкость: размягчение – от 150 °С, плавление – 200 °С, горение – 400 °С;
• сохраняет структуру при температурных колебаниях;
• устойчивость к повреждениям – биологическим разрушителям и химическим реагентам.

Трубопровод сохраняет первоначальную пропускную способность – на стенках не откладывается осадок. Ориентировочный срок службы PEX-контура – 50 лет.

Различают четыре группы изделий:

1. PEX-a – пероксидная сшивка. Достигается наиболее прочная и равномерная структура с плотностью связей до 75%.
2. PEX-b – силановая сшивка. В технологии используются силаниды – токсичные вещества, недопустимые к бытовому использованию. Производители водопроводной продукции заменяют его безопасным реагентом. К установке допустимы трубы с гигиеническим сертификатом. Плотность сшивки – 65-70%.
3. PEX-c – радиационный метод. Полиэтилен подвергается облучению потоком гамма-лучей или электроном. В результате связи уплотняются до 60%. Недостатки PEX-с: небезопасность применения, неравномерность сшивки.
4. PEX-d – азотирование. Реакция по созданию сетки протекает за счет радикалов азота. На выходе получается материал с плотностью сшивки порядка 60-70%.

Прочностные характеристики PEX-труб зависят от метода сшивки полиэтилена.

Если вы остановились на трубах из сшитого полиэтилена, рекомендуем ознакомиться с правилами обустройства системы теплого пола из них.

Вариант #2 – металлопластик

Лидер трубного проката для обустройства теплых полов – металлопластик. Конструктивно материал включает пять слоев.

Металл увеличивает прочность магистрали, снижает показатель температурного расширения и выступает антидиффузным барьером – перекрывает поступление кислорода к теплоносителю.

Особенности металлопластиковых труб:

• хорошая теплопроводность;
• способность удерживать заданную конфигурацию;
• рабочая температура с сохранением свойств – 110 °С;
• малый удельный вес;
• бесшумность перемещения теплоносителя;
• безопасность применения;
• коррозийная стойкость;
• длительность эксплуатации – до 50 лет.

Недостаток композитных труб – недопустимость изгибания касательно оси. При многократном скручивании есть риск повреждения алюминиевой прослойки. Рекомендуем ознакомиться с правильной технологией монтажа металлопластиковых труб, что поможет избежать повреждений.

Вариант #3 – трубы из меди

По технико-эксплуатационным характеристикам желтый металл станет лучшим выбором. Однако его востребованность ограничивается высокой стоимостью.

Кроме дороговизны, медному пайпингу присущ дополнительный минус – сложность монтажа. Для сгибания контура понадобится пресс-машина или трубогиб.

Вариант #4 – полипропилен и нержавейка

Это значит, что трубы типоразмером в 23 мм придется располагать друг от друга на дистанции 368 мм — увеличенный шаг укладки не обеспечит равномерность обогрева.

Возможные способы укладки контура

Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен

Змейка

Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.

При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.

Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей

Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

Улитка или спираль

Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.

Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости

У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Какой способ укладки стоит выбрать

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.
