Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкцииСистема подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Преимущества при эксплуатации

В морозы настил равномерно нагревает воздух и не дает жильцам квартиры промерзнуть. Температура воздуха в нижней части помещения всегда будет теплее, чем в верхней. Поверхность с обогревом хорошо проводит и отдает нагретый воздух. Эта способность обуславливается корректной работой конструкции.

Преимуществом также является площадь поверхности, которая намного шире, чем площадь радиатора. Саму систему придумали еще в Древнем Риме. С тех пор она претерпела серьезные изменения и модифицировалась под современные реалии.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

Обогревающая конструкция превосходно справляется с отоплением лоджий и балконов. Площадь у этих помещений небольшая, расход материалов тоже. А комфорт от наличия теплого пола заметен сразу.

Основные преимущества:

  1. Модифицированная система отопления справляется со своей задачей намного лучше, чем стандартная. Выделяется больше тепла в атмосферу, жить в квартире становится комфортнее.
  2. Учитывая количество тепла, которое отдается в помещение, температура нагревательного элемента невысокая.
  3. Выглядит конструкция стильно и незаметно глазу, сохраняет ценные квадратные метры жилплощади. Еще за ним не нужен особый уход, все элементы спрятаны под облицовочным покрытием.
  4. Тепло регулируется жильцами квартиры самостоятельно. Это происходит при помощи автоматизированного пульта управления. Он позволяет держать воздух в квартире в оптимальном состоянии для человека независимо от перемен погоды.
  5. У настила длительный срок эксплуатации, скорой замены не требуется, служить конструкция может десятилетиями.
  6. Установить систему обогреваможно самостоятельно, даже если этого никогда не делали ранее. Никакого специального оборудования для монтажа не требуется.
  7. Одно из самых приятных ощущений – вернуться домой с мороза и встать холодными ногами на теплое напольное покрытие.

Но у обогревательной конструкции имеются и неприятные стороны.

Подготовка поверхностей

Прежде чем выполнять утепление стен изнутри, рекомендуется снять старую штукатурку. Желательно полностью, особенно, если держится она не слишком прочно. Далее поверхность зачищается и промывается. Если заметны неровности, необходимо избавиться от них. Для этого существуют специальные смеси.

Гидроизоляция лоджий и балконов — следующий важный шаг. На данном этапе предполагается нанесение мастики. Пол и часть стены тщательно обрабатываются, затем на пол кладут рубероид.

Далее согласно технологии производится монтаж световых и электрических приборов

Важно заранее продумать их расположение, чтобы они не мешали установке шкафов и другой мебели

Утепление пола

Сразу нужно отметить, что без отделки стен балкона или лоджии, а также их термоизоляции, никакого толку от работ по утеплению пола не будет. Если же балкон уже выполнен в евростиле, есть несколько способов сделать из него настоящую комнату с комфортной круглогодичной температурой.

Самый легкий метод – использовать пассивный утеплитель. Слой термоизолятора прокладывается между поверхностью потолочной плиты и пола. Сегодня есть ряд современных материалов, которые специально предназначены для таких целей.

Утепление пола

Пенофол

Самый «продвинутый» и современный материал. Конструктивно представляет собой вспененный полиэтилен, защищенный алюминиевой пленкой. Слой утеплителя гибкий, что позволяет выполнить удобную укладку и монтаж.

Пенофол

На рынке представлены варианты с односторонней и двусторонней защитой из металлической фольги. Если желаете не только защитить пол, но и обеспечить гидроизоляцию, включающую в себя изоляцию от конденсата, лучше применять двусторонний пенофол. Материал выпускается в рулонах, а для соединения полос и кусков места стыков проклеивают специальной алюминиевой пленкой.

Самый лучший уровень сохранения тепла достигается при применении пенофола совместно с другим утеплителем, например, пеноплексом.

Пенопласт

Пенопласт

Самый дешевый и распространенный вариант. Есть плиты различной толщины, что очень удобно при утеплении пола с поднятием уровня. Пенопласт нарезается на куски нужного размера и укладывается между плитой и покрытием поверхности балкона. Все щели и промежутки заполняются монтажной пеной. Недостаток пенопласта в том, что он жесткий, довольно ломкий, и при работе с ним образуется много мелкого мусора.

Вспененный пенополистирол, он же пенопласт

Вспененный пенополистирол

Этот материал создавался как эталон утеплителя. Его характеристики подобраны с максимальным соответствием требованиям теплоизоляции, а также пожарной, экологической и биологической безопасности. Пеноплекс легкий, достаточно гибкий, он не гниет, не горит, химически инертен, не служит «жилищем» для грибка или плесени.

Материал выпускается в листах, толщина которых составляет от 20 до 50 миллиметров. Пеноплекс стоит на первом месте по стоимости, однако он – оптимальный термоизолятор, с которым удобно работать.

Минеральная вата

Минеральная вата

Старый и проверенный материал. Изготавливается из стекловолокна или базальтовых нитей. Минеральная вата не впитывает влагу, не горит, инертна к химическому воздействию, в ней не размножается плесень. В отличие от других утеплителей, ее можно затолкать в любую щель.

Недостаток – при работе следует пользоваться защитными перчатками и костюмом, поскольку волокна минеральной ваты очень хрупкие и острые. При проникновении в кожу человека вытащить их практически невозможно – они обламываются. Поэтому минеральная вата колется и вызывает сильный зуд.

С чего все начинается

Конечно же начать стоит с утепления. Поскольку лоджии и балконы имеют более тонкие стены, то к этому вопросу стоит подойти ответственно. Иначе ваше тепло «убежит» к соседям и на улицу и радости вам не доставит, а только увеличит счета за электричество.

Работы желательно производить в такой последовательности:

  • ставим пластиковые двойные окна;
  • утепляем потолок;
  • утепляем стены по всему периметру (без финишной отделки);
  • переходим к монтажу системы «теплый пол».

Лучшим теплоизолятором для пола в таких помещениях считается вспененное стекло. Но экструдированный пенополистирол также прекрасно справляется со своей задачей на балконе. К тому же он значительно дешевле.

Утепление стен лоджии пенопластом

Для правильной работы конструкции важно подобрать оптимальный утеплитель. Лучше отдавать предпочтение вариантам с жесткой структурой

В большинстве случаев для этой цели используется пенополистирол. Его крепят с помощью клея ПВА, а также применяя специальные монтажные грибки.

Применение теплого пола для квартирных балконов приемлемо при условии, что выбран инфракрасный или электрический вариант. Водяной тип обогревателя разрешен только в частных домах с фундаментом, так как конструкция теплого пола получается многослойной и достаточно тяжелой.

Чем балкон отличается от лоджии

Нет четкого понятия, чем та или иная система подогрева лучше, каждая из них хороша и имеет свою специфику. Нужно знать, что между балконом и лоджией есть серьезные различия, и что вид теплого пола подбирается под конкретные условия.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

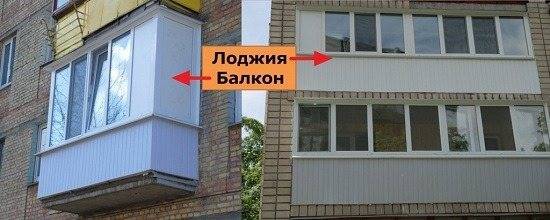

Слева — балкон, справа — лоджия. Разница очевидна

Отличие лоджии от балкона:

  1. Балкон представляет собой железобетонную плиту, которая выдвинута за пределы фасада здания. Она не имеет дополнительных креплений и держится только за счет своей прочности. В соответствии с нормами ГОСТ, несущая способность балкона должна иметь порядка 200 кг/м².

Средняя площадь балкона в хрущевках составляет от 2.5 до 3м², применив не сложные математические расчеты, можно увидеть, что максимум, который можно загрузить на балкон равен 600 кг

Если принять во внимание естественный износ балкона, то результат будет еще ниже

Расчёты показывают, что устанавливать водяной теплый пол на балконе в хрущевку, не разумно. Данная система подогрева предусматривает 50 мм бетонной стяжки, которая будет весить более 300 кг, а если учесть вес остальных материалов для отделки, то пребывание на балконе уже будет не безопасным. Касательно подобных квартир, выбор нужно делать между электрической и пленочной системами подогрева.

  1. В отличие от балкона, лоджия имеет две надежные опоры, которые обеспечивают прочность плиты перекрытия. Следовательно несущая способность увеличивается в несколько раз. Имея такой значительный запас прочности, водяной теплый пол на лоджии, станет самым оптимальным вариантом.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

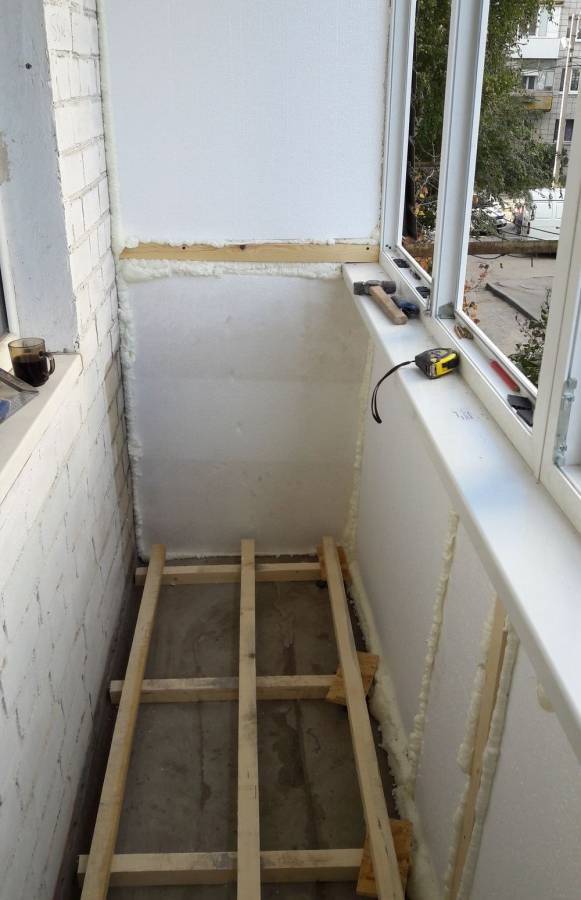

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Нагревательный электрический мат

Особая разновидность кабельных полов, которые с успехом используются на балконах и лоджиях. По сути, это те же одножильные или двужильные кабели, только закрепленные змейкой на сетке-основе. Это упрощает монтаж, и стяжка не требуется. Такой мат легко уложить своими силами в клеевой состав для плитки. Когда клей застынет, мат можно сразу использовать.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

Нагревательный мат – это одножильный или двужильный кабельный пол, который “упаковали” в мат

Нагревательные маты подходят под керамогранит, ламинат, паркет, линолеум, ковролин. Считаются идеальным вариантом под кафельную плитку.

От обычного кабельного пола отличаются более простым монтажом. Однако маты дороже кабельных полов наполовину – мощностью выше 180 Вт стоят от 2500 руб. за кв. м.

Об этапах работ по утеплению

На рынке большой выбор разного рада строительных материалов предназначенных для качественного выполнения утепления балкона. Но прежде, чем приступать к работам, следует определиться, какой должен получится балкон и с какими положительными функциями.

Для утепления балкона возможно придется провести перестройку всего балкона, а возможно просто мелкий ремонт. Как можно выполнить утепление пола на балконе своими руками? Во первых, так как будем работать с полом, то следует сначала провести диагностику его строительной части.

1. Необходимо проверить надёжность опорной плиты балкона, отсутствие трещин, сколов, разрушений бетона. Если есть необходимость, проводится усиление плиты балкона за счёт дополнительного армирования, установка кронштейнов опорных под плиту. Наружные строительные работы должны быть согласованы с правлением дома, соседями и при необходимости с местной администрацией. Возможны изменения конструкции балкона, внешнего вида, поэтому на такие работы согласие должна дать комиссия администрации.

2. После проведения армирования, металлическая часть балкона заливается бетоном, образуя ровную поверхность. При ремонте заделываются трещины, сколы, раствором, сглаживаются выступы. Готовую поверхность следует грунтовать составом с глубоким проникновением. Стыковочные места и щели в стенах и конструкциях заделываются монтажной пеной.

3. Для надёжной защиты плиты от сырости и влаги, желательно выполнить гидроизоляцию. Наносится гидроизоляционный состав Гидротэкс или мастикой на битумной, полимерной основе. Ещё можно покрыть слоем оклеенной гидроизоляции.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

4. Если пол без утепления, то желательно его обустроить дополнительным обогревом. Требуется выполнить монтаж кабеля на подготовленную поверхность пола перед заливкой бетоном. Далее можно укладывать плитку или настилать ламинат, паркет.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

5. Во многих случаях пол балкона находится ниже уровня пола в квартире, поэтому по желанию жильца выполняют дополнительную подсыпку сухой смесью или утепление керамзитом, до определённого уровня. Можно, так же выполнять тёплый вариант из греющего кабеля или панелей, с обустройством разными отделочными материалами.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

6. В других случаях проводится утепление разными утеплительными материалами с устройством каркаса деревянного из бруса, с последующей декоративной отделкой.

Крашеный пол на балконе и ковролин в качестве покрытия

Часто для отделки полов используют простую покраску, что допустимо на бетонных и деревянных полах с предварительной грунтовкой. Лакокрасочное покрытие обеспечивает защиту поверхности и является отличным методом декорирования. Следует отметить, что покрытые лаком или краской деревянные полы в большей степени подходят для лоджии закрытого типа, а бетонный окрашенный пол можно эксплуатировать и в открытой среде.

Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

Очень эффектно выглядит на балконе ковролин, имитирующий зеленую лужайку

Перед нанесением краски поверхность нужно тщательно очистить и выровнять. Можно выполнить железнение, которое придаст необходимую гладкость полу. Для этого еще не высохший бетонный пол посыпают тонким слоем сухого цемента и с помощью кисточки выравнивают поверхность. После полного высыхания поверхность покрывают краской нужного цвета.

Реже других видов полового покрытия на балконе применяют ковролин. Он уместен в тех случаях, когда лоджия является продолжением гостиной, а также служит местом для отдыха или игр детей. В таких случаях мягкое ковровое покрытие будет наиболее уместным. Ковролин отличается приятной на ощупь поверхностью, по которой можно ходить босиком, также он имеет высокую степень звуко- и теплоизоляции. Потребитель может выбрать материал на свой вкус и цвет, отдавая предпочтение натуральным или синтетическим волокнам.

Таким образом, существует широчайший ассортимент материалов, предназначенных для обустройства пола на балконе или лоджии. Современный рынок и технологии позволяют выбрать наиболее подходящий вариант, соответствующий предполагаемой эксплуатационной нагрузке, отличающийся высокими эстетическими характеристиками, декоративными свойствами и доступной ценой.

Сложности устройства водяного теплого пола

Водяной теплый пол работает взаимно с основной системой отопления, изначально может показаться, что нужно только подключить систему подогрева, наслаждаться теплом и платить как за обычную батарею, но на деле все иначе.

  1. Незначительным минусом можно назвать автономность системы, она работает только при включенном отоплении. Пол на балконе не будет прогреваться поздней весной и ранней осенью.
  2. Согласно требований температура воды в трубах не должна превышать 40ºС, допустив перегрев хозяевам самим будет не комфортно. Таким образом в случае прямого подключения к основной системе отопления, полы в лоджии будут слишком горячими и не регулированными. Температура пола будет соответствовать температуры радиаторов.
  3. К неприятному минусу можно отнести запрет, на самовольное подключение системы теплый пол к центральному отоплению.

Важно знать! На дома построенные в недавнем времени, сила закона не распространяется

Монтаж температурного датчика

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

  • сделать углубление в стене для коробки;
  • продолбить канавки для провода в стене от пола до места установки регулятора;

установить прибор в подготовленный проём;

  • вставить датчик в гофротрубу и разместить между нагревательными элементами;
  • подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

Водяной теплый пол

Источником тепла в них является горячая вода. Ее забирают из системы водоснабжения дома, пропускают через газовый котел, и далее горячая вода течет по трубам, уложенным в бетонную стяжку или между лагами в деревянном полу. От пола нагревается воздух. Например, если на котле будет +37°C, то на полу +24°C, в воздухе +22°C, около потолка +15°C.

Для изготовления теплого водяного пола используют резиновые трубки

Водяные теплые полы подходят под ламинат, линолиум, плитку, дерево. В основном водяные полы устанавливают в частных домах.

Если вы живете в доме с централизованным отоплением, сразу отметайте водяные полы как вариант. Их вынос на балкон для отопления пола запрещен законом. Ведь из-за них у соседей уменьшится напор воды и станут холоднее трубы. Если это вычислят контролирующие службы, последует штраф и требование устранить конструкцию.

Преимущества водяного теплого пола

  • такие полы медленно остывают, и отдельные участки не перегреваются
  • газ стоит дешевле электричества. Поэтому стоимость обогрева ниже, чем у электрических полов
  • наиболее экологичные и безопасные

Недостатки водяного теплого пола

Водяной пол укладывают под стяжку, которая дает дополнительную нагрузку на балкон

К сожалению, минусов у такого пола, если устанавливать его на балкон, больше.

  • медленно греют, потому что сначала нужно прогреть стяжку
  • от нагрева трубами воздух становится более сухим по сравнению с кабельными и инфракрасными полами
  • долгий и трудоемкий монтаж
  • монтаж обойдется дороже электрических полов. Фирмы по установке берут за установку и материалы – от 600 до 1500 руб. за кв. м.
  • бетонная стяжка утяжеляет балкон. Она равна весу большого мотоцикла
  • бетонная стяжка прибавляет 3 см к полу. Вместе с теплоизоляционными прокладками и напольным покрытием пол увеличится на 5 – 10 см.
  • если работы по установке труб были проведены некачественно, то всегда есть вероятность прорыва трубы и затопления соседей снизу. Найти утечку сложно, нужно будет разбирать стяжку
