Вакуумный солнечный коллектор: принцип работы + как собрать самому

Вакуумный солнечный коллектор принцип работы

Солнечно вакуумные коллекторы являются наиболее эффективными устройствами для обрабатывания солнечной энергии. Для того чтобы достичь эффективности 85%, устройство использует всего 15% от получаемой солнечной энергии. Вакуумные коллекторы эффективнее солнечных батарей, так как могут не только преобразовывать солнечную энергию в электричество, но также используются и для обогрева. Данная особенность позволяет не только экономить на электроэнергии, но и не тратится на обогревательное оборудование.

Благодаря высокой эффективности, солнечные коллекторы широко используются в сферах деятельности, таких как:

• Частные дома, квартиры, дачи.
• Офисные помещения.
• Предприятие сельскохозяйственного назначения.
• Производственные комплексы любых масштабов.
• Здравоохранительные учреждения.
• Образовательные учреждения: школы, университеты.
• Детские учреждения.
• Торговые учреждения.
• Пункты общественного питания.
• ЖД вокзалы, порты и многие другие учреждения самого разного рода.

Солнечные коллекторы могут эффективно использоваться практически везде, где нужна электроэнергия и горячая вода.

Особенности эксплуатации солнечных коллекторов:

• В холодный зимний период, особенно в январе и декабре, солнечные коллекторы не могут производить более 30%-50% тепла. Так что в данный период придется прибегнуть к помощи традиционных источников энергии.
• Чем лучше теплоизоляция здания – тем эффективнее работает система отопления.
• Система теплых полов на водной основе также может нагреваться с помощью солнечных коллекторов. Рекомендуется использовать эту возможность для повышения эффективности системы.
• Пасмурная погода – главная помеха для солнечных коллекторов. При повышенной облачности придется чаще пользоваться традиционными источниками тепла.

Виды солнечных коллекторов

Сегодня на рынке продукции возобновляемой энергетики конкурирует множество производителей как известных во всем мире брендов, так и кустарных производств, преимущественно расположенных на территории Китая. Здесь нет ничего удивительного, ведь сделать солнечный коллектор для нагрева воды возможно собственноручно – главное, обладать знаниями о принципе работы такого устройства, произвести расчет необходимой мощности на выходе, правильно подобрать контроллеры к ним. Как сделать солнечный коллектор, можно разобраться, почерпнув информацию из огромного ее объема, имеющегося в глобальной сети. В зависимости от окружающих природных условий и нужд (зимой или летом, дом или дача). Осуществив расчет обогреваемой площади, можно применять вакуумный солнечный коллектор, который работает по принципу воздушной камеры. Если вы имеете в собственности большой загородный дом, у вас есть баня и бассейн, то в последнем вы можете разогреть воду, используя солнечный коллектор для бассейна.

Вакуумный солнечный коллектор можно использовать для разогрева воды в бассейне

Конструкция этого представителя возобновляемой энергетики довольно проста, можно сделать солнечный коллектор из пивных банок, солнечный коллектор из поликарбоната. Сделать работающий солнечный коллектор своими руками довольно реальная задача для каждого, кто поставил такую цель для себя и сделал расчет на экономию.

Как определиться в выборе между вакуумным и плоским солнечным коллектором

Конечно, сделать самодельный солнечный коллектор или солнечный коллектор из пивных банок, подобрать контроллеры и трубки к ним – довольно интересная задача. Но в этой публикации будут рассмотрены несколько другие варианты решения проблемы. Мы поможем провести расчет и определить, какой вид солнечного коллектора необходим именно в вашем случае, как правильно подобрать контроллеры и трубки. Принимая решение об установке и эксплуатации солнечного коллектора, стоит для себя выяснить основополагающие принципы действия этого устройства. Прибегнув к его помощи, обладатель сможет повысить температуру воды, обогреть здание или свой дачный дом.

Предварительно потратившись финансово, вы в итоге получите энергетическое устройство, которое будет вырабатывать через вакуумные трубки в пассивном режиме экологически чистое тепло. Вы перестанете тратиться на покупку электричества из центральной электрической сети для целей отопления. Внесете свой вклад в общее уменьшение использования ископаемого топлива. Сохраните земные ресурсы, такие как природный газ, нефть, уголь, леса. В результате установки оборудования возобновляемой энергетики, человек вносит свой вклад в поддержание экологического баланса на планете.

Плоские солнечныйе коллекторы на крыше здания

Сравним между собой вакуумные и плоские устройства для нагрева воды

Имея некоторый объем информации в этой области энергетики, вы лучше проведете расчет положительных и отрицательных показателей этих разновидностей коллекторов. Такими знаниями сегодня можно вооружиться, используя наличие большого объема литературы, обратившись за помощью поисковика в интернете. Мы предлагаем сравнить технические характеристики коллекторов.

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

• тепловая изоляция с помощью вакуума;
• использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Обзор цен

Кроме мирового имени на стоимость нагревателя могут влиять:

• качество сборки;
• материал абсорбера и корпуса;
• толщина и вариант укладки изоляции;
• толщина стекла и др.;

Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ (тм «Atmosfera» Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).

Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.

Различные типы тепловых каналов могут сочетаться с различными типами вакуумных колб.

Рассмотрим более подробно возможные конфигурации вакуумных солнечных коллекторов. Вакуумная коаксиальная трубка может сочетаться с тепловым каналом типа «Heat pipe». Данный солнечный коллектор является наиболее распространенным ввиду своей дешевизны и простоты замены поврежденных трубок.

Вакуумная коаксиальная трубка в сочетании с тепловым каналом “Heat pipe”

1-внешняя стеклянная колба, 2-высокоселективное поглощающее покрытие, 3-алюминиевое оребрение, 4-вакуумная прослойка, 5-тепловой канал с легкоиспаряющейся жидкостью, 6-внутренняя стеклянная колба.

Эти коллекторы имеет довольно сложный процесс передачи тепла. Тепло передается несколько раз, от стекла к алюминиевому оребрению затем от алюминия к самой тепловой трубке и только потом передается теплоносителю гелиосистемы. Поэтому в сочетании с круглой формой абсорбирующей поверхности эффективность солнечного коллектора этого типа невысока. Показатели максимального КПД (оптического КПД “η₀”) коллектора до 65%.

Коаксиальная вакуумная трубка так же может быть использована для коллектора с прямоточным тепловым каналом. Данный тип солнечного вакуумного коллектора получил название коллектор с «U»-образной трубкой.

Вакуумная коаксиальная трубка с прямоточным тепловым каналом

1-внешняя стеклянная колба, 2-высокоселективное поглощающее покрытие, 3-алюминиевая вставка, 4-тепловой канал с теплоносителем, 5-вакуумная прослойка, 6-внутренняя стеклянная колба.

Данный вакуумный солнечный коллектор, за счет уменьшения количества теплопередач (теплота от алюминиевого слоя передается сразу трубкам, в которых циркулирует теплоноситель гелиосистемы), имеет максимальный КПД до 76%. Недостатком может являться то, что при определенном характере повреждения замены может потребовать весь солнечный коллектор, а не только колба.

Перьевая трубка так же может сочетаться с тепловым каналом «Heat pipe».

Перьевая трубка с тепловым каналом типа “Heat pipe”

1-стеклянная колба, 2-вакуумная прослойка, 3-медный абсорбер с высокоселективным покрытием, 4-тепловой канал с легкоиспаряющейся жидкостью.

Данные солнечные вакуумные трубчатые коллекторы имеют более высокие оптические характеристики, чем коллекторы с коаксиальной трубкой. У некоторых производителей значение максимального КПД достигает 77%. Этому способствуют некоторые конструктивные особенности: плоский абсорбер с непосредственной передачей теплоты к тепловой трубке, а также один слой стекла, что значительно уменьшает отражение солнечного излучения. Так же удобным является процесс замены поврежденных трубок, не требующий замены всего коллектора и сливания теплоносителя всей гелиосистемы.

Наиболее эффективным сочетанием является перьевая трубка и прямоточный тепловой канал.

Перьевая трубка с прямоточным тепловым каналом

1-стеклянная колба, 2-вакуумная прослойка, 3-медный абсорбер с высокоселективным покрытием, 4- внутренний тепловой канал с теплоносителем (подающий), 5-наружный тепловой канал с теплоносителем (нагреваемый).

Схема циркуляции теплоносителя в вакуумном коллекторе с перьевой трубкой и прямоточным тепловым каналом

Такой вакуумный солнечный коллектор имеет максимальный КПД до 80%. При замене поврежденных трубок требуется сливать теплоноситель всей гелиосистемы. Так же эти коллекторы обладают довольно высокой ценой.

Стоит ли использовать вакуумный солнечный коллектор для отопления дома зимой?

Когда у вас есть другие источники тепловой энергии, например – тепловой насос, газовый котел и т.д., то использовать вакуумный солнечный коллектор для отопления дома зимой не слишком целесообразно. Если же вы отапливаете здание электричеством, обогрев за счет солнечной энергии будет отличным решением.

Если дом не подключен к газу или электричеству, то солнечные вакуумные коллекторы – оптимальное решение для организации отопления в доме. При одинаковых начальных затратах на оборудование вы получите практически бесплатное тепло.

Не забудьте поделиться публикацией в соцсетях!

Каким должен быть угол наклона коллектора

Угол установки плоского солнечного коллектора зависит от следующих факторов:

1. Регион проживания. Для южных регионов – 30-35°, для средней полосы – от 40°.
2. Время года, когда планируется использовать установку (летний или зимний сезон, круглогодично). Для всесезонного применения выбирают угол, которые примерно равен географической широте региона. Летом это значение уменьшают на 15°. Зимой, наоборот, увеличивают.
3. Климатические условия и количество осадков. Если гелиосистема используется в зимой, угол наклона делают крутым, чтобы снег не скапливался на ее поверхности.

В сопроводительной инструкции производитель указывает оптимальные показатели угла наклона для каждого солнечного нагревателя. Соблюдение всех условий для определения значений углового наклона способствует максимально эффективной работе оборудования.

Принцип работы вакуумной трубки типа СКЕ.

Ключевым моментом работы солнечной системы является стеклянная вакуумная трубка. Каждая вакуумная трубка состоит из двух стеклянных колб.

Внешняя колба выполнена из чрезвычайно крепкого боросиликатного стекла которое выдерживает удары града который падает со скоростью 18 м/с и имеет до 35 мм диаметре.

Внутренняя колба также выполнена из боросиликатного стекла и покрытая специальным трехуровневым покрытием с постепенным изменением поглощающих слоев ALN/AIN-SS/CU. За счет применения новых технологий достигается высокий коэффициент поглощения и низкая отбивающая способность, что позволяет достичь +380°С в середине трубки при прямом солнце, без вреда самому изделию.

Между двумя стеклянными колбами выкачивается воздух, чтобы создать вакуум, который препятствует обратной теплопроводности и конвекционным потерям тепла. В середине стеклянной колбы расположена герметическая тепловая трубка (HEAT PIPE), изготовленная из чистой красной меди в середине которой находится легкокипящая и испаряющаяся жидкость, которая выполняет функцию передачи тепла теплоносителю. Ниже на рисунке показан принцип работы вакуумной трубки.

Основная интенсивность солнечного излучения в наземных условиях находится в спектральном интервале 0.28 мкм – 3 мкм. Боросиликатное стекло пропускает волны солнечной радиации в диапазоне 0,4 мкм — 2,7 мкм. Проникая сквозь внешнюю прозрачную колбу, энергия задерживается на второй колбе, на которую нанесен высокоселективный непрозрачный слой абсорбера.

В результате поглощения света абсорбером и последующего его излучения длина волны увеличивается до 11 мкм. Стекло является непроницаемым барьером для электромагнитной волны такой длины. Солнечная энергия, попадая на абсорбер, находится в ловушке. Поглощая солнечное излучение, абсорбер даже без внешней колбы может нагреться до температуру +80°С. Нагретый до такой температуры абсорбер излучает тепловую энергию, которая, проникая сквозь тело второй колбы, передается на HEAT PIPE. За счет возникновения парникового эффекта, который базируется на накопленные энергии под стеклом, в середине второй колбы температура поднимается до +180°С. Это тепло нагревает легкокипящую и испаряющуюся жидкость, которая при +25°С — +30°С, превращаясь в пар, поднимаясь, переносит тепло в рабочую часть HEAT PIPE, где и происходит теплообмен с теплоносителем. Отдача тепла вынуждает пар конденсироваться и течь в нижнюю часть HEAT PIPE, и цикл повторяется опять.

Высокий коэффициент передачи тепла легко кипящей и испаряющейся жидкостью, незначительное её количество и относительно не большие размеры HEAT PIPE дают эффективную термическую теплопроводность. HEAT PIPE работает как термический диод. Теплопроводность очень высока в одном направлении (вверх) и низкая в обратном (вниз).

Для того, чтобы поддерживать вакуум между двумя стеклянными колбами на нижнюю внутреннюю часть колбы наносят слой бария. Он активно поглощает CO, CO, N, O, HO и H во время хранения и работы трубки. Слой бария также обеспечивает явное визуальное указание вакуумного статуса. Белый цвет означает, что нарушены условия вакуума.

Идеальная комбинация вакуумной и тепловой медной трубок дают нам следующие преимущества перед плоскими коллекторами:

Высокая тепловая эффективность. благодаря современным методам передачи тепла, высококачественное поглощающее покрытие.

Широкий спектр работы: благодаря малой тепловой емкости она способна работать при высокой облачности (в инфракрасном диапазоне лучей которые проходят сквозь тучи).

Каждая трубка работает не зависимо одна от другой. Так как антифриз не затекает в середину трубки, а его доступ ограничивается теплообменником, то в случае физического повреждения коллектор продолжает работать.

Меньший вес коллектора при лучшей эффективности работы самого коллектора.

Лучшая эффективность работы зимой благодаря вакууму. Трубка выдерживает морозы в -50°С.

Достоинства и недостатки

Главными достоинствами считаются:

• Низкая парусность и высокая надежность. Практически все детали и элементы солнечных коллекторов, которые контактируют с теплоносителями, выполняются из меди высокого качества. Ударопрочное стекло трубок позволяет противостоять ударам крупного града. Солнечные нагреватели такого типа распространены в регионах с непостоянным и суровым климатом. При необходимости замены одной из трубок не придется полностью останавливать и сливать всю систему. При сильном ветре и ураганах, они способны выдерживать колоссальные нагрузки, а за счет низкой парусности, их не сорвет порывом ветра.
• Простота транспортировки и монтажа. При перевозке коллектора не придется переживать за его сохранность, т.к. трубки имеют малый вес и собираются в единую конструкцию только на месте установки. Такой вид транспортировки позволяет максимально быстро доставить коллектор без повреждений. Трубки оборачиваются материалом, сохраняющим их в целости и сохранности на протяжении всей перевозки.
• Высокая эффективность. Начиная с раннего утра при первых солнечных лучах, коллектор начинает собирать энергию, что позволяет пользоваться теплом и горячей водой в любое время суток (за ночь остывать практически не успевает).
• Коллектор препятствует образованию в устройстве микробов. Это обусловлено обеспечением высоких температур, при которых размножение бактерий становится невозможным.
• Работоспособность в зимнее время. Несмотря на морозы до -35°С, коллектор прекрасно справляется со своими обязанностями. Благодаря цилиндрической форме трубок солнечная энергия преобразовывается в тепловую максимально быстро, поэтому данный вид коллектора является наиболее производительным в любое время года.
• Низкие показатели теплопотери. Вакуум – это лучший теплоизолятор, который позволяет максимально долго сохранять тепло. Благодаря этому КПД будет высоким даже в пасмурную погоду. Информация о том, что в пасмурную погоду коллектор неэффективен – это миф. Солнечная энергия способна проникать сквозь тучи, а трубки коллектора обладают свойством их принимать.
• Прекрасное соотношение низкой цены и высокого качества. За сет простоты устройства, коллекторы имеют довольно низкую себестоимость, что позволяет каждому его приобрести.

Минусов на настоящий момент не выявлено. Все, что говорят и пишут негативного о данном виде коллекторов, является неправдой.

Коллекторы для нагрева воды, воздействие осадков зимой

Для России зимой довольно актуально применение водонагревательных элементов для отопления дома (в России на зиму остается приблизительно около 10 процентов ежегодной солнечной активности)

Немаловажно владеть информацией об эксплуатационных особенностях работы коллекторов зимой, сделать необходимый расчет требуемых параметров

Для России зимой довольно актуально применение солнечных коллекторов для отопления дома

К примеру, очень актуальный вопрос в том, что делать с выпавшим снегом, скапливающимся на поверхности устройства и препятствующий его правильной работе.

Если следовать обычной логике, можно предположить, что на отопительных элементах плоской конструкции, если установить их, используя угол наклона в 45 градусов, снег не будет задерживаться ­– в результате нагрева поверхности снег под собственным весом скатится с коллектора, освобождая своего владельца от сомнительной привилегии его чистки. Но все-таки, исходя из практики применения этого нагревательного элемента, такой расчет не оправдывает себя. Снег действительно слегка тает под действием солнца, но скатывается в нижнюю часть или оставляет закрытой нижние 30 процентов полезной площади оборудования. Находясь там на протяжении длительного времени, снег в итоге становиться смесью со льдом.

Установки на основе вакуумных трубок монтируются под углами 55–60°, даже при наличии слабого ветра, коего в условиях российского климата предостаточно, установка будет хорошо обдуваться и очищаться от осадков без посторонней помощи.

Установки на основе вакуумных трубок монтируются под углами 55–60°, чтобы они хорошо обдувались и очищались от осадков без посторонней помощи

Проблема с самоочисткой возникнет в том варианте, если установка смонтирована прямо на поверхности земли, где осадкам некуда перемещаться и в результате наметается сугроб. В данном случае оба вида коллекторов придется систематически чистить для их нормальной работы.

Для всех устройств существует общее правило – чем больший угол монтажа, тем на устройстве хуже накапливается мусор и осадки. Смонтированные под углом 55–60° вакуумные коллекторы имеют огромный плюс относительно плоских коллекторов – наличие значительного противодействия большим снегопадам.

В дополнение ко всему бытует мнение, что покрытые инеем коллекторы прекращают функционировать в нормальном режиме. Здесь стоит сказать, что зимой изморось не особенно влияет на функциональные показатели оборудования. Появление измороси в основном связано с большими снежными осадками с повышенной влажностью, но только выглядывает солнце, как ледяной налет тает и стекает с коллектора. В вопросе образования измороси преимуществ друг перед другом отопительные коллекторы не имеют.

Обзор моделей

Дачник

Коллектор Дачник

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
2. Вакуумная трубка имеет длину 150 см.
3. Диаметр трубки (внешний) 4,8 см.
4. Максимально возможное давление в трубке 0,6 Мп.
5. Конструкция устойчива к граду до 0,5 см.
6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
7. Общий вес коллектора составляет 45 кг.

Комплектация:

• набор пыльников (уплотнительных) – 1 шт.;
• трубки вакуумные – 16 штук;
• станина и комплект болтов – 1 шт.;
• расширительный бак – 1 шт.;
• бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

Коллектор CP-II-20-175 от «АНДИ Групп»

В комплект входят:

Солнечные коллекторы

• бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
• трубки вакуумные – 20 шт.;
• TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Самодельный коллектор

Самодельный коллектор Для изготовления коллектора понадобятся:

• Вакуумные трубки – количество определяет конструирующий мастер. Используются трубки промышленного производства.
• Блок концентратор – в зависимости от количества трубок выбирается тот либо иной размер устройства. Используется агрегат промышленного производства.
• Материалы для изготовления рамы.

Комплектующие коллектора

Изготавливается рама коллектора, для этого можно использовать пиломатериалы или профильные элементы из металла. На раме крепится концентратор и вакуумные трубки в следующей последовательности:

1. На медный стержень надеваются теплопроводные пластины и заглушки.
2. Устанавливается стержень в вакуумную колбу.
3. Надеваются фиксирующие чашки.
4. Надевается защитный пыльник.
5. Стержень помещается в блок-концентратор.
6. Процесс повторяется со следующей трубкой.

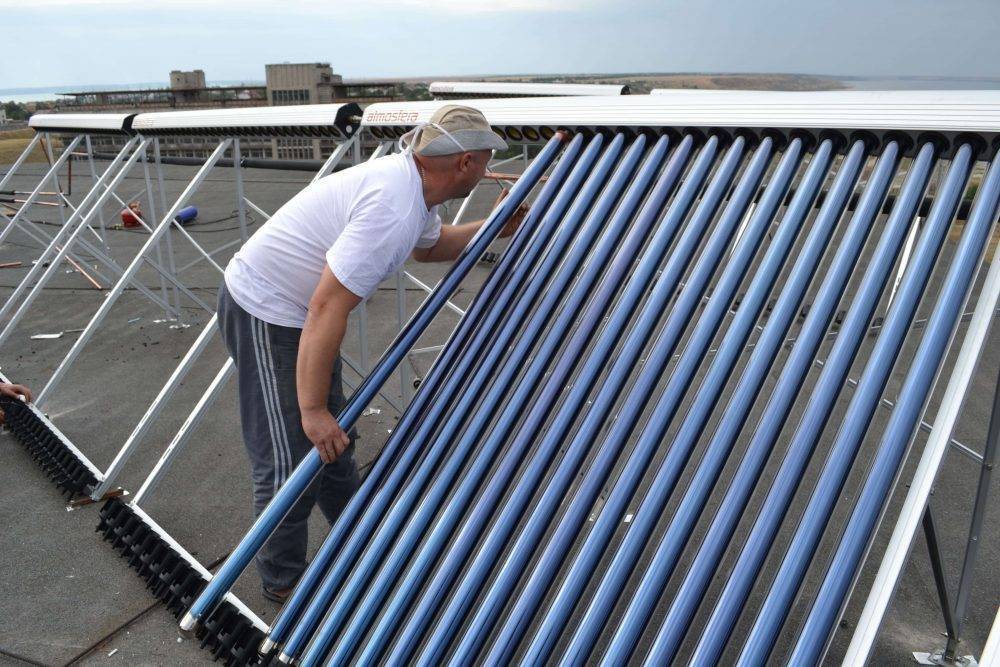

После сборки солнечный коллектор монтируется на подготовленной плоскости, при этом необходимо учесть следующие условия, как то:

• при монтаже коллектор следует ориентировать на юг;
• создать условия для недопущения затенения коллектора;
• создать защиту от перегрева;
• надежно закрепить коллектор на подготовленной поверхности.
