Разметка и отрывка котлована

Работы по строительству двухкамерного септика следует начинать в конце весны или летом, когда грунт полностью просохнет и осядет после зимнего пучения. Другим вариантом может быть начало зимы, когда уровень грунтовых вод находится на самом низком уровне.

Разметка производится с помощью рулетки, кольев и шнура. Проверяется соответствие сторон и диагоналей между углами. Дерн аккуратно снимается и укладывается на хранение. Он будет возвращен на место после установки плиты перекрытия и люков. Выбранный грунт используется в ландшафтном дизайне, для засыпки ям во дворе или на ближайшей дороге.

Существует 2 разновидности проектов изготовления котлована:

  1. Общий. Яма вырывается сразу на две шахты с небольшим промежутком между ними. Такой подход хорош тем, что дает простор для орудования инструментами, проведения сложных манипуляций с тяжелыми железобетонными изделиями. Минус в том, что придется вынимать лишние кубы грунта. Между шахтами оставляется промежуток 80-100 см для обеспечения нужного уровня наклона переливной трубы и перепада высот.
  2. Раздельный. Предполагает отрывку двух отдельным ям с разносом 100-150 см. Данное решение принимается, когда монтаж колодцев осуществляется путем подкапывания колец. Выбирается только тот объем земли, который необходим для погружения колец. Недостаток метода в том, что работать приходится в тесноте и условиях отсутствия притока свежего воздуха. Необходимо привлечение помощника, который будет поднимать наверх выбранную почву.

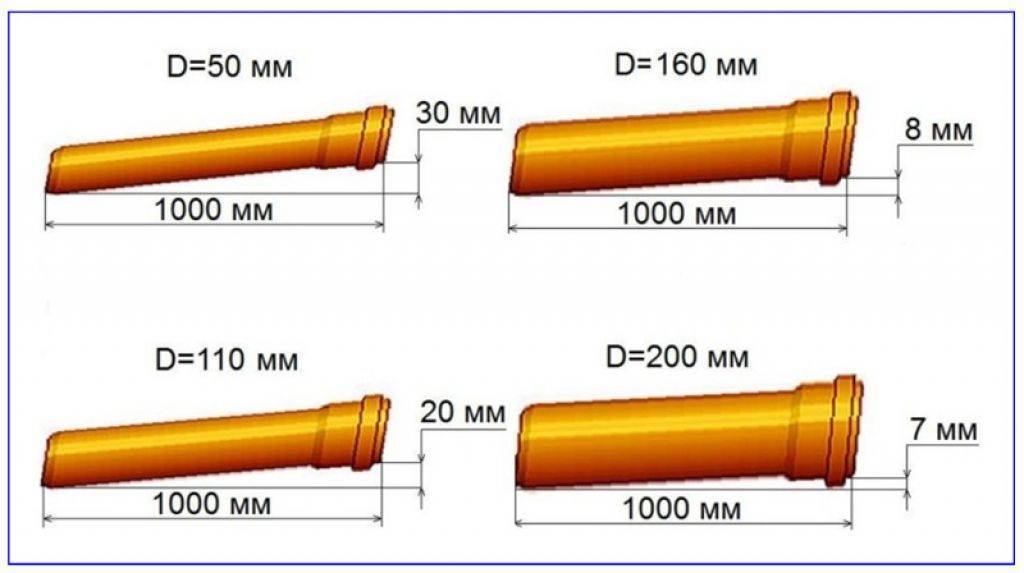

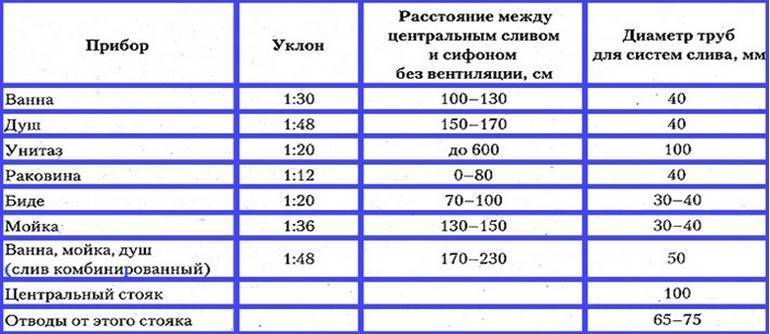

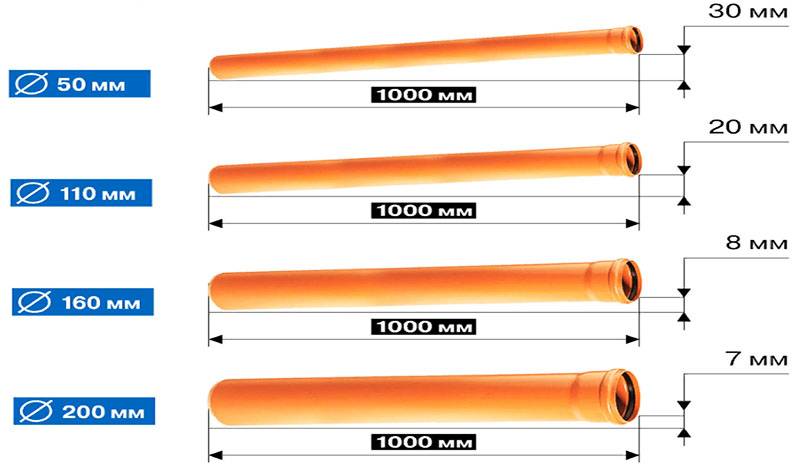

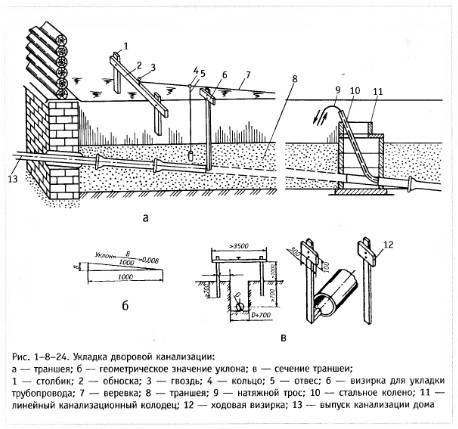

После отрывки котлована к нему прокладывается траншея для укладки сточной трубы. Канаву нужно делать с уклоном не менее 5º для обеспечения свободного прохождения жидкости и предотвращения засоров. Глубина выбирается ниже уровня промерзания грунта. В разных климатических зонах этот показатель составляет 80-120 см. Нужно добавить еще 10 см для обустройства амортизационного слоя.

Выбор места для септика, устройство фильтрующего колодца

Выбор места для размещения септика проводят с учетом нормативных требований (5 м от дома, 30-50 метров от водозабора или водоема). Второй критерий – обслуживание. Хотя септики не требуют частой откачки как выгребные ямы, но освобождать емкости от твердых осадков надо – иначе они образуют на дне большой слой «минеральных» отложения, а это уменьшит производительность очистной системы.

При биологической доочистке стоков в колодцах или полях надо учитывать, что их устраивают в грунтах с хорошими фильтрующими свойствами – песках и супесях.

Ограничения при установке септиков Источник 1beton.info

Для слабофильтрующих грунтов после септика устраивают фильтрующие траншеи со сбором воды в накопителях для полива или сброса в близлежащий водоем.

Если по геологическим особенностям участка выбрана схема с траншеями и полями фильтрации, то надо учитывать, что на их площади можно разбить лишь газон или высадить мелкие кустарники с неглубокой корневой системой.

Канализация из колец Источник pinterest.com

Фильтрующий колодец не имеет герметичного дна – вместо него проводят засыпку смеси гравия (щебня) с отсевом или крупным песком. Высота засыпки – около 30 см. Больше не делают из-за сложностей при последующей замене.

Остальную нагрузку по фильтрации очищенных стоков принимает засыпка вокруг «перфорированных» стенок колодца. Рекомендованная толщина слоя – 30 см. Перфорация стенок должна начинаться снизу, а заканчиваться на уровне входа трубы от перелива последней камеры септика. Для стенок используют либо обычные колодезные кольца, в стенках которых перед установкой делают отверстия диаметров 3-6 см (суммарной площадью не менее 10% от общей), либо устанавливают специальные перфорированные кольца для дренажных колодцев.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

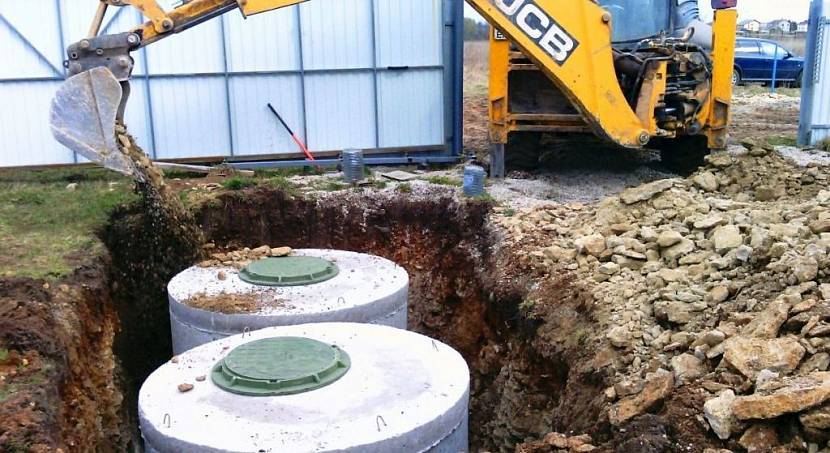

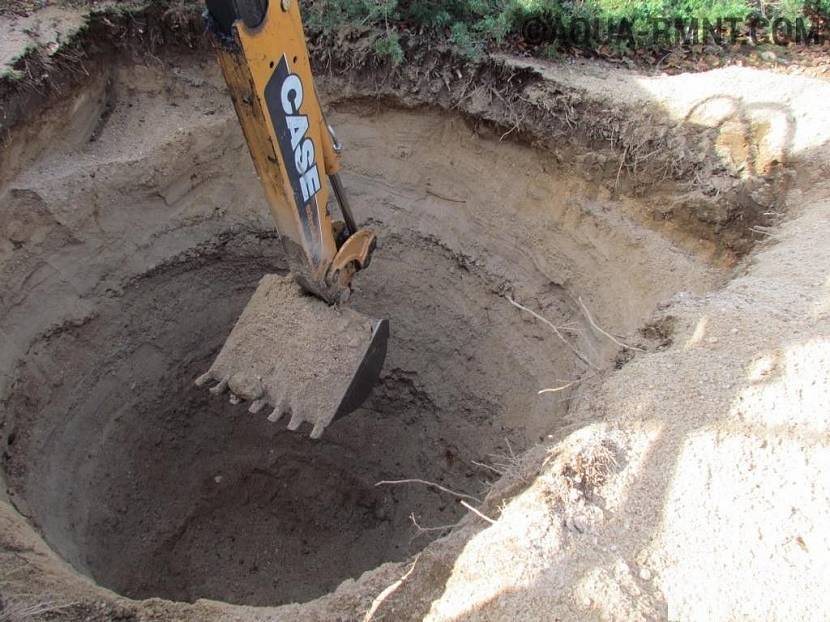

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

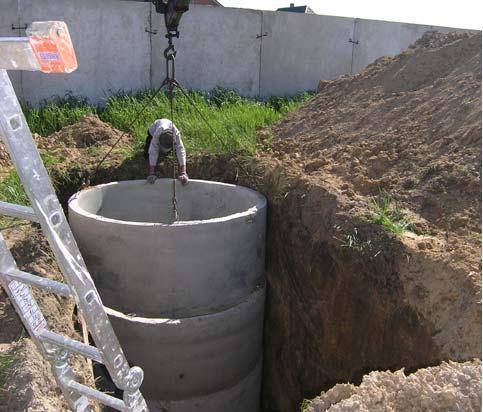

Монтаж колец и канализационных труб

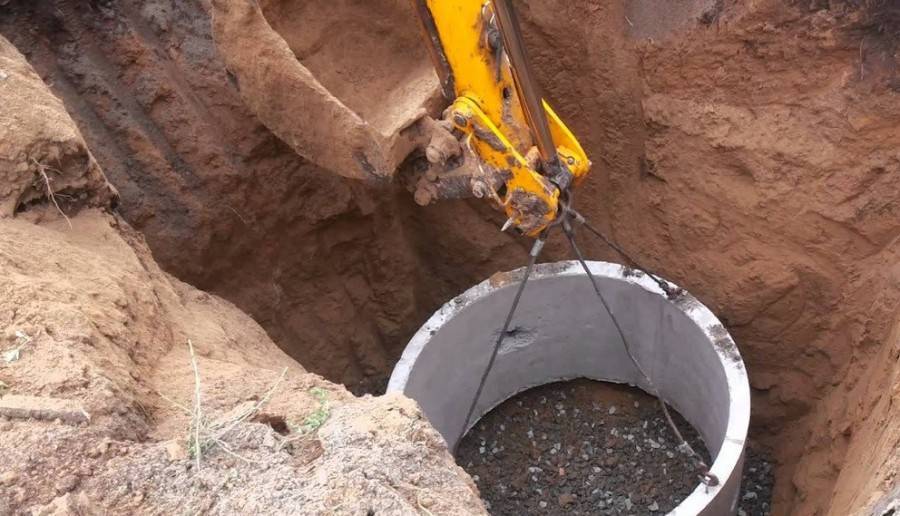

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Калькулятор расчета высоты камер септика: какой высоты должен быть септик Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

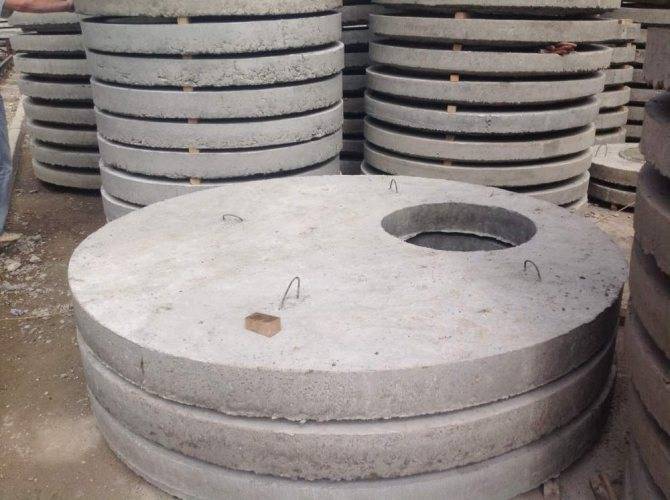

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Калькулятор расчета высоты камер септика: какой высоты должен быть септик Засыпка готовых колодцевИсточник lanshaft.com

Особенности работы септика

Щебеночная подушка

Пучение грунтов – основная проблема для установки септиков, заключающаяся в увеличении почвы в объеме при воздействии различных внешних факторов. Если септик возводится там, где почвы имеют высокую степень пучения, то необходимо соорудить грунтовый пояс. Некоторые специалисты советуют создать подушку из керамзита или других аналогичных материалов. Обязательным условием является получение песчаной подушки перед тем, как установят бетонные кольца. Толщина слоя подобной подушки должна быть не менее 30см.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

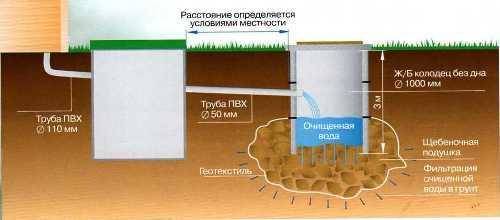

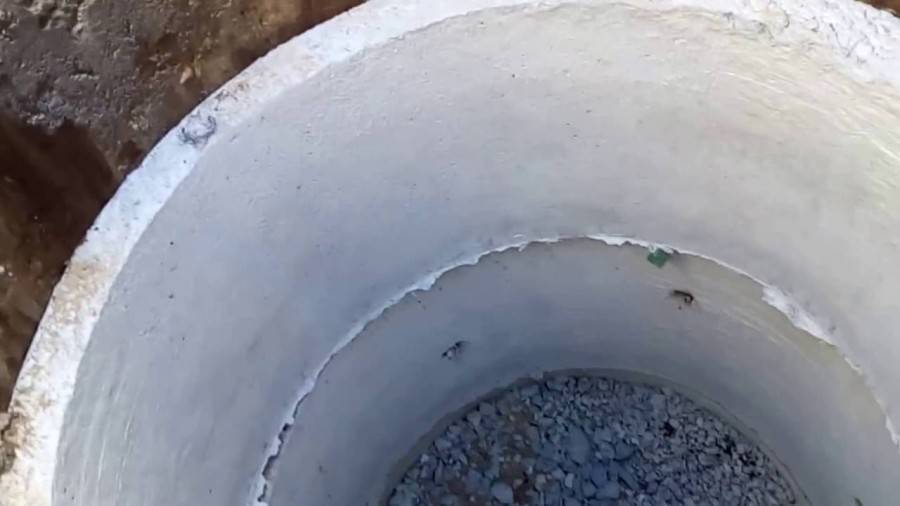

Щебеночная подушка используется и при отсутствии дна у фильтрующего колодца

Схема установки септика такова, что бетонные кольца необходимо скрепить между собой металлическими пластинами с болтами или скобами. Целью таких действий является предотвращение сдвига колец вследствие пучения грунта.

Гидроизоляция швов

Немаловажным фактором при монтаже является гидроизоляция швов. Обычной гидроизоляции не достаточно, так как она не обеспечивает полную изоляцию фекальных вод. Поэтому делают специальную изоляцию гидроизоляционными составами.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Внутренняя гидроизоляция швов и поверхности колец

Важна гидроизоляция всего бетона, так как отходы жизнедеятельности человека способны с течением времени разрушать даже этот материал. Подобные процессы называются коррозией бетона. Если такой процесс запустить, то о долговечности септика и говорить не стоит. Септик нуждается в двусторонней защите:

  • Для внешней гидроизоляции бетонных колец используют обычный рубероид или специальную мастику.
  • Для внутренней гидроизоляции бетонных колец используются специальная мастика или жидкое стекло.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

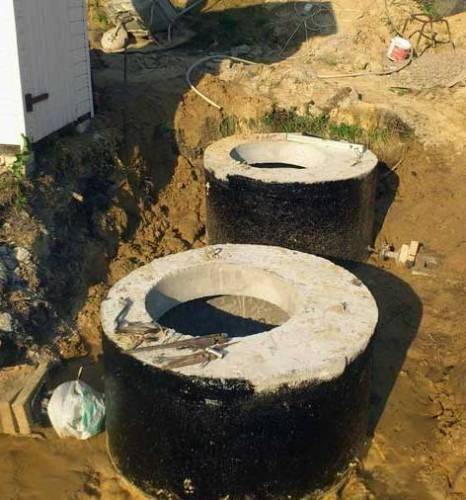

Внешняя гидроизоляция колец из бетона

Совет от профессионала:

Каждая секция септика должна иметь люк, который будет обеспечивать доступ к необходимой секции в любое время.

Обустройство фильтра

Второй колодец делается по аналогичной методике. Разница заключается в проведении заключительного этапа на его дне и в глубине закапывания. Уровень погружения второй шахты должна быть на 100-150 см ниже первой. Этот необходимо для создания перепада, обеспечивающего эффективный перелив отстоявшейся жидкости.

Последовательность оборудования фильтра следующая:

  1. В грунте бурятся отверстия. В них вставляются перфорированные трубы, обмотанные геотекстильной тканью. Данное решение позволяет избавиться от горизонтальных полей фильтрации, под которые требуется большая площадь.
  2. На дно засыпается слой крупного морского песка толщиной 20-30 см. Использовать речной песок не рекомендуется, так как он быстро забивается и перестает пропускать воду.
  3. Добавляется щебень. Фракции берутся средние, мелкие и крупные. На стенках камней задерживается большинство органических веществ.

Чтобы добиться высокого уровня очистки, следует создавать слой фильтрации высотой не менее 80 см.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Почему из бетонных колец

Существует несколько материалов, из которых можно построить выгребную яму для бытовой канализации — кирпич, армированный бетон, пластиковые трубы. У каждого из них есть свои плюсы и минусы, которые учитывает каждый строитель в поисках оптимального решения.

Выбор в пользу бетонных колец делается по таким критериям:

  1. Изделия специально разработаны для эксплуатации под землей, в условиях высокого бокового и вертикального давления. Круглая форма обеспечивает равномерное распределение нагрузки по всей площади трубы. От сжатия она становится еще прочнее.
  2. Доступная стоимость. Процесс изготовления продукции отработан до мелочей и во многом автоматизирован. Финансовые затраты на одно кольцо намного меньше, чем на строительство такого же объекта из других материалов.
  3. Оптимальное сочетание ингредиентов. Бетон придает трубам прочность, а металл — упругость. Добавление пластификаторов повышает устойчивость материала к кислотной и щелочной среде.
  4. Удобство транспортировки. Разгрузка продукции может проводиться вручную, без использования подъемной техники. Перемещение ЖБИ по участку проводится путем их перекатывания с приложением незначительных физических усилий.
  5. Широкий ассортимент производимых моделей. Стандартная высота труб составляет 90 см, при диаметре 100, 150 и 200 см. В продаже имеются модели с днищами, верхними плитами под люк, с петлями и без. Есть серии с вмурованными скобами для спуска в построенный колодец. Стыковка осуществляется на плоские грани или по системе паз-гребень.

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

  • Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
  • Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Калькулятор расчета высоты камер септика: какой высоты должен быть септик Готовый к запуску септик из колецИсточник remont-book.com

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

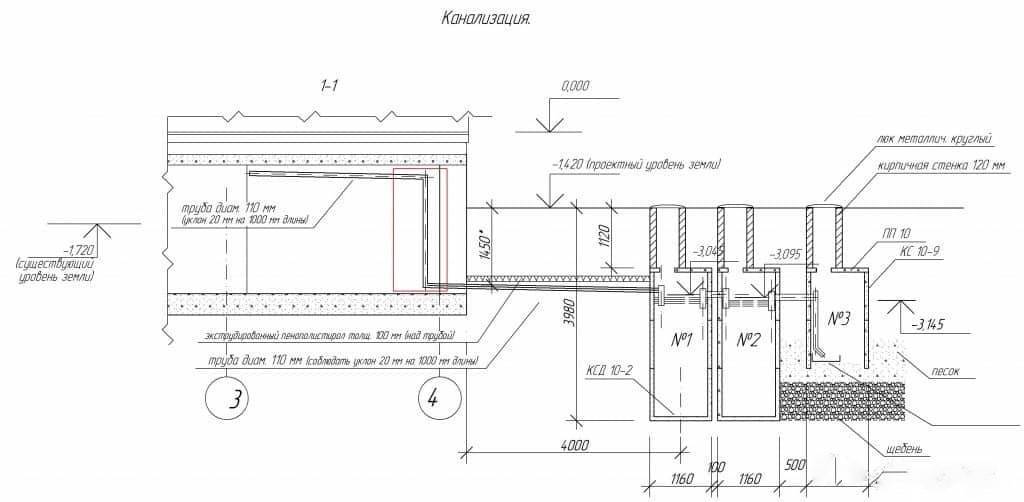

Устройство септика из двух резервуаров: схема

  • В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
  • Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
  • Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
  • Песок для выравнивания траншей под трубы.
  • Щебень для фильтрационного колодца.
  • Гидроизоляция для швов между кольцами, например, битум.
  • Рубероид для внешней гидроизоляции емкостей.
  • Цемент, жидкое стекло.
  • Приборы для нарезки и соединения полиэтиленовых труб.
  • Лопата.
  • Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

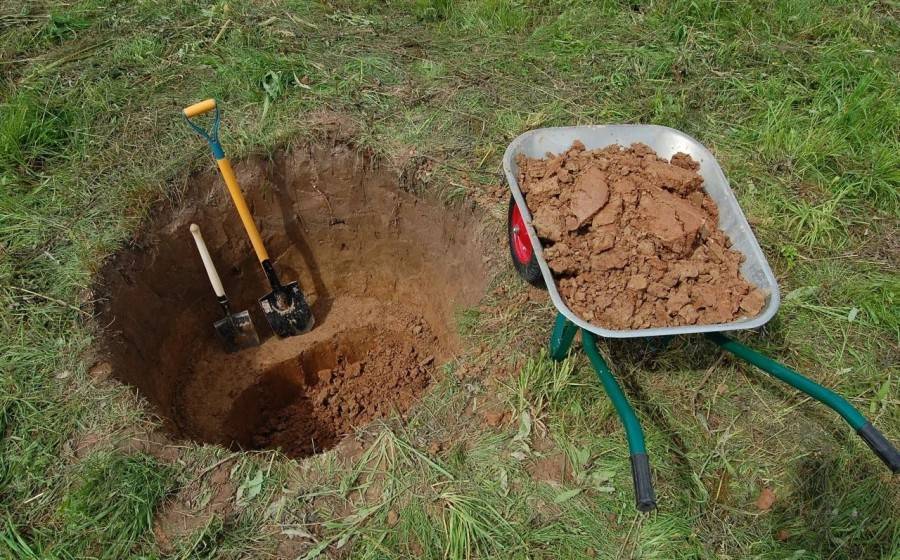

Земляные работы

  • по центру предполагаемого котлована ставят колышек;
  • к нему привязывают бечевку;
  • к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
  • полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

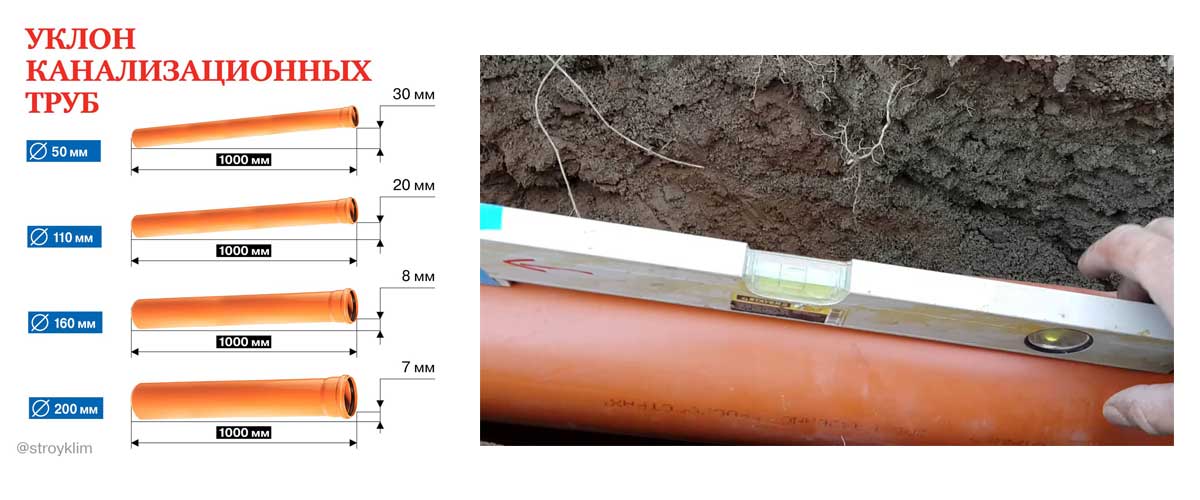

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

  • При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
  • Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
  • Подводят наружный канализационный трубопровод.
  • В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
  • В отверстия устанавливают фитинги.
  • К первому резервуару монтируют вентиляционную трубу.
  • Укладывают соединяющие трубопроводы.
  • Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
  • Покрывают снаружи все емкости рубероидом.
  • При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
  • Устанавливают перекрытия и люки.
  • Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Примеры расчета

Чтобы лучше разобраться в том, как рассчитать септик, следует рассмотреть пример расчета на наглядном примере. Возьмем семью из 3 человек.

Тогда формула будет выглядеть так: V=370*3+70+15=1195 литров или 1,2 м3.

Учитывая тот факт, что стоки перерабатываются на протяжении трех суток, полученную цифру следует умножить на 3. В результате получится 3,6 м3.

Так же можно воспользоваться онлайн-калькулятором для расчета объема септика.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Формула расчёт объёма септиков

Если производить расчет объема септика для частного дома, где проживает 5 человек, получим следующую формулу: V=370*5+70+15=1935 литров или 1,9 м3.

Тогда общий объем септика составит 5,7 м3.

Здесь важно понимать, что если общий объем стоков не превышает 5 кубов, можно обойтись однокамерным септиком. Но, если цифра, полученная в результате расчетов больше, стоит обустраивать двух- или трехкамерный септик. Для двухкамерного септика объем первой емкости будет равен 75% от общего расчетного объема, а второй емкости – 50% от той же цифры

Для двухкамерного септика объем первой емкости будет равен 75% от общего расчетного объема, а второй емкости – 50% от той же цифры.

Объем камер в трехкамерном септике будет составлять 50%, 25% и 25% соответственно. Разобравшись, как рассчитать объем септика, следует определить его оптимальные размеры.

Для этого есть нормы и специальная формула.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

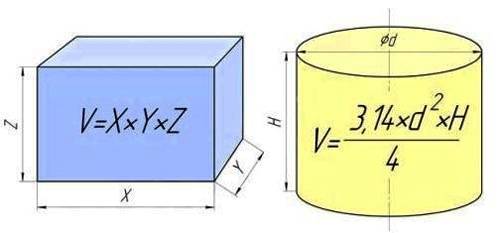

Определение размеров септика

Если нужно произвести определение размеров септика, стоит помнить о том, что площадь поверхности контейнера не может быть меньше 1,8 кв.метров.

Так для емкости объемом 3,6 м3 глубина составит 2 метра. Она получается простым методом подсчета: 3,6/1/1,8.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

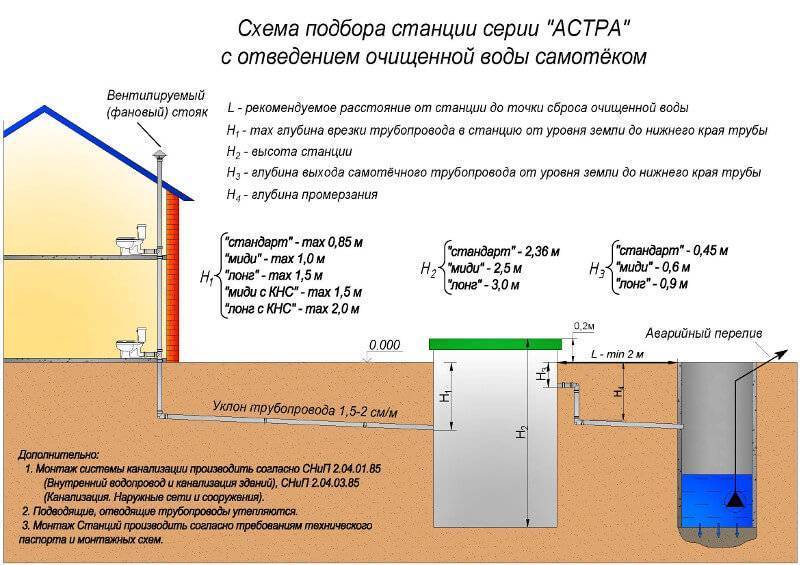

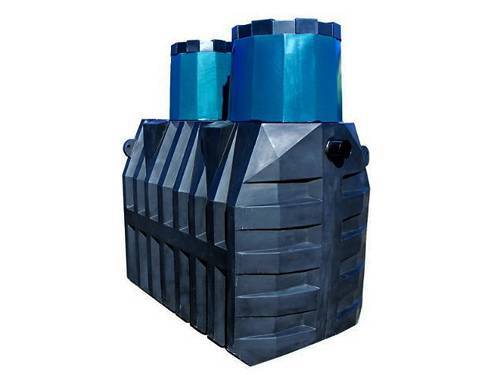

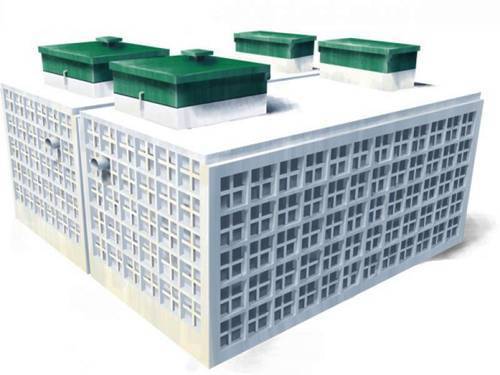

Септики большого объёма «Астра»

Важно помнить о том, что если получается септик большого объема, то в некоторых ситуациях его можно уменьшить на 20%. Это такие случаи:. Это такие случаи:

Это такие случаи:

  • средняя зимняя температура не превышает 10 градусов;
  • посещение дома, соответственно, эксплуатация септика, планируется только в летний сезон.

33Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Септик на 2,5 куба

В любом случае, прежде, чем приступать к расчетам, следует учесть все важные моменты, которые могут влиять на интенсивность эксплуатации системы канализации частного дома. Тогда септик будет работать исправно, а его очистка не станет слишком частым мероприятием.

Принцип устройства и работы такой конструкции

Для облицовки стен обычной выгребной ямы без дна готовые бетонные кольца подходят прекрасно. Их нужно просто опустить на дно, а затем заделать швы и провести гидроизоляционные работы. Это проще, чем бетонировать стены выгребной ямы или класть кирпич. Такие канализационные устройства превосходно подойдут для дачи, которая используется только летом, по выходным да в праздничные дни. Если же объем стоков превышает кубометр в сутки, стоит подумать о сооружении двухкамерного устройства.

При этом объем работ возрастет минимум в два раза, поскольку придется фактически выкопать две ямы, забетонировать дно в одной из них, в другой устроить дренаж и т. д.

В результате эффективность переработки сточных вод возрастет в несколько раз. Сначала отходы человеческой жизнедеятельности будут попадать в первую яму, дно которой тщательно забетонировано. В этом отделении твердые частицы осядут на дне, медленно перерабатываясь в процессе брожения и превращаясь в ил. Эту часть выгребной ямы из бетонных колец необходимо периодически чистить.

Отстойник соединяется наклонной трубой со вторым отделением выгребной ямы, которая представляет собой дренажный колодец. Дно этой ямы не бетонируют, а засыпают слоем дренажа. Сточные воды, частично очищенные в первом отделении, проходят естественную доочистку и поступают в грунт. Такая выгребная яма нуждается в услугах ассенизаторов гораздо реже, чем обычная, при этом вероятность загрязнения грунта сточными водами существенно снижается.

Что такое септик

Это емкость, представляющая собой герметичный корпус. Он может быть разделен на несколько совмещенных или отдельно стоящих секций. Посредством патрубка с одной стороны к нему подсоединяется канализационная линия. С другой через трубу выходят обработанные (очищенные) стоки. В результате примерно 90% взвешенных веществ задерживается в отстойниках. Затем воды подвергаются биологической очистке в песчано-гравийных фильтрах или на поля подземной фильтрации.

Такая система не является полноценной, поскольку не происходит самостоятельной утилизации отходов. Поэтому необходимо откачка из выгребной ямы. Очистка происходит ежеквартально. Но частота зависит от объема емкости и скорости наполнения.

Устройство конструкции

Септик из железобетонных колец характеризуется набором таких параметров, как объем, количество камер очистки, дренажная труба и прочее дополнительное оборудование. Чтобы сделать правильный выбор в конкретном случае, рассмотрим все варианты основных модификаций автономной канализации и принципиальные схемы их работы.

Таблица возможных вариантов:

Вариант конструкции Описание

Однокамерный без дна

Калькулятор расчета высоты камер септика: какой высоты должен быть септикОднокамерный септик колец из бетона схема

В основе такой конструкции используются два кольца, верхний из которых имеет люк, а нижний не имеет дна и напрямую контактирует с грунтом.

Канализационные стоки попадают в канализацию, в результате чего твердая фракция отходов оседает на дно и там в последующем разлагается, а жидкая постепенно уходит в грунт.

Достоинства:

  • Простое устройство и монтаж.
  • Минимальная из всех вариантов цена.

Недостатки:

  • Проникновение в грунт нечистот, что при близком высоком уровне грунтовых вод может привести к загрязнению местных водоемов.
  • Исключается возможность близкого расположения колодца или неглубокой скважины.

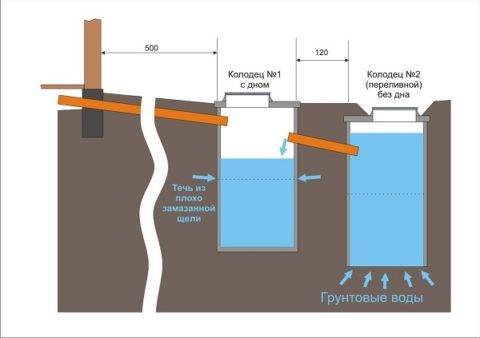

Двухкамерный

Калькулятор расчета высоты камер септика: какой высоты должен быть септикДвухкамерная конструкция

Здесь более сложное устройство септика  – схема предполагает наличие двух «колодцев». В первую камеру  непосредственно попадают канализационные стоки.

В ней твердые фракции оседают на дно (используется закрытый «колодец»), а верхние легкие/жидкие фракции переливаются через трубу во вторую камеру.

Второй, называемый также переливной, «колодец» не имеет дна. Однако он может заполняться фильтрующим веществом (щебнем, керамзитом) для очистки взвесей. Либо может выполняться пустым — для приёма стоков, поступающих из первой камеры, и их очищения с помощью биоактивных компонентов.

Самодельное устройство для канализационных стоков — двухкамерное имеет следующие плюсы:

  • Грунт не подвергается загрязнению.
  • В относительной близости к системе канализации можно устанавливать колодец или неглубокую скважину.

Недостатки:

  • Более сложное устройство.
  • Относительно большие расходы.
  • При большом объеме стоков вторая камера может не успевать опустошаться за счет естественного оттока в грунт, и потребуется либо устанавливать насос для откачки, либо вызывать спецмашину.

Трехкамерный

Калькулятор расчета высоты камер септика: какой высоты должен быть септикТрехкамерная конструкция

В этом случае септик из колец включает уже три камеры. Первая выполняет ту же функцию, что и для двухкамерного варианта камера играет роль фильтра с дном. В третий отсек вода попадает технически очищенная.

Плюсы:

  • Максимальная степень очистки канализационных стоков, вплоть до использования получаемой воды для аэрации и полива огорода.
  • При использовании специальных биодобавок, разлагающих твердые фракции нечистот, автономная эксплуатация системы практически бессрочна.

Минусы:

Высокая цена на оборудование, материалы и монтаж.

Достоинства устройства

Насколько бы идеальной не казалась конструкция колец из бетона, прежде чем начинать его строить, нужно учесть основные его плюсы и минусы.

Достоинства:

  1. В отличие от выгребной ямы, даже самый элементарный септик однокамерный, но при этом верно рассчитанный по объему, если и потребует проведения откачки нечистот, то на порядок реже.
  2. Полностью устраняются проблемы с канализационным запахом как внутри помещения, так и снаружи – рядом с камерами.
  3. Канализационные воды если и попадают в грунт, то в незначительных количествах, не нарушающих экологическую ситуацию близлежащих слоев грунта и водоемов.
  4. В относительной близости рядом с конструкциейть колодец для забора питьевой воды, что крайне недопустимо при наличии выгребной ямы.

Недостатки

Септик на даче, конечно, не лишен недостатков. Однако все они вполне решаемы при правильном расчете и соблюдении требований по монтажу его конструкции.

Прежде всего, это касается особенностей грунта на участке, где он будет устанавливаться

Если под септиком располагается скала – можно обойтись без особых предосторожностей. С другой стороны, на подвижный грунт его навливать нельзя

Камеры с дном нужно устанавливать на предварительно подготовленные бетонные подушки. Бездонные «колодцы» лучше использовать в монолитной форме – либо применять для их возведения ж/б-кольца с замковой системой соединения. Для надёжности и создания единого прочного каркаса, их ещё и скрепляют между собой специальными крепежными пластинами

Также под них подготавливают так называемые щебеночные подушки.

Кроме того, один из существенных недостатков монтажа касается технической стороны процесса. Септик своими руками из колец установить невозможно без привлечения грузоподъемной техники. Вес даже самого малого ж/б-кольца достигает нескольких сотен килограмм.

Кольца железобетонные

Железобетонные кольца — это специальные конструкции для устройства колодцев разного калибра, которые чаще всего используются на наружных сетях водоснабжения и водоотведения.

Производство стандартных изделий выполняется в заводских условиях из высококачественного бетона в строгом соблюдении ГОСТа «Железобетонные сантехнические сооружения».

Процесс производства колец из бетона не представляет особой сложности, для этого нужны:

  • Армированная сталь диаметром до 10 мм.
  • Бетон высокого качества.
  • Форма для отливки.

Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.

Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.

Расчет железобетонного опорного кольца

Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.

Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:

  • Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
  • Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
  • Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
  • Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
  • Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.

Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)

Разновидности железобетонных изделий для колодцев

Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):

На рисунке указаны важные параметры, которые помогут производить расчеты

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Изделия с небольшой высотой называются доборными

  • КС-7-10, 100 см, 8 см, 70 см, 457 кг.
  • КС-10-5, 50 см, 8 см, 100 см, 320 кг.
  • КС-10-6, 60 см, 8 см, 100 см, 340 кг.
  • КС-10-9, 90 см, 8 см, 100 см, 640 кг.
  • КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
  • КС-15-6, 60 см, 9 см, 150 см, 900 кг.
  • КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
  • КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
  • КС-20-9, 90 см, 10 см, 200 см, 2300 кг.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм. Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:

  • Высота-60 см.
  • Внутренний диаметр-100 см.

Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:

КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.

Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):

К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.

Калькулятор расчета высоты камер септика: какой высоты должен быть септик

Маркировка ПП означает — плита перекрытия

Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.

Благодаря этому исключается:

  • Затекание дождевых и талых вод в колодец.
  • Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
  • Затопления самого люка.

Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Оцените статью
