Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Содержание

В каком случае нужен одноклавишный выключатель?

Одноклавишники применяют в следующих случаях:

  • при включении 1 источника света – люстры, например,
  • в небольших помещениях, где нет необходимости раздельного включения светильников,
  • включении подсветки, например, светодиодной ленты.

Это простейший вариант организации электросхемы включения света. Одноклавишный выключатель – всегда самый дешевый вариант. Практически любое помещение можно включать с его помощью. С другой стороны, если периодически не требуется включать сразу всё, то освещение разбивают на группы и используют несколько одноклавишников или один двухклавишный.

Назначение и виды проходных выключателей

Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.

При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения

Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.
Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

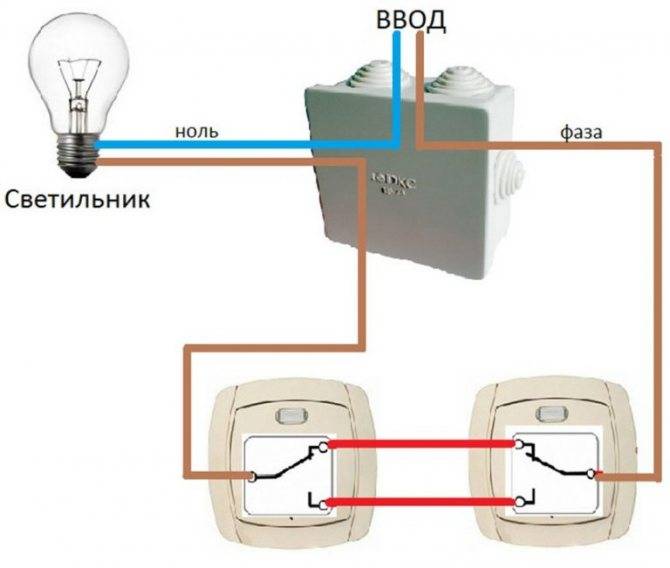

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

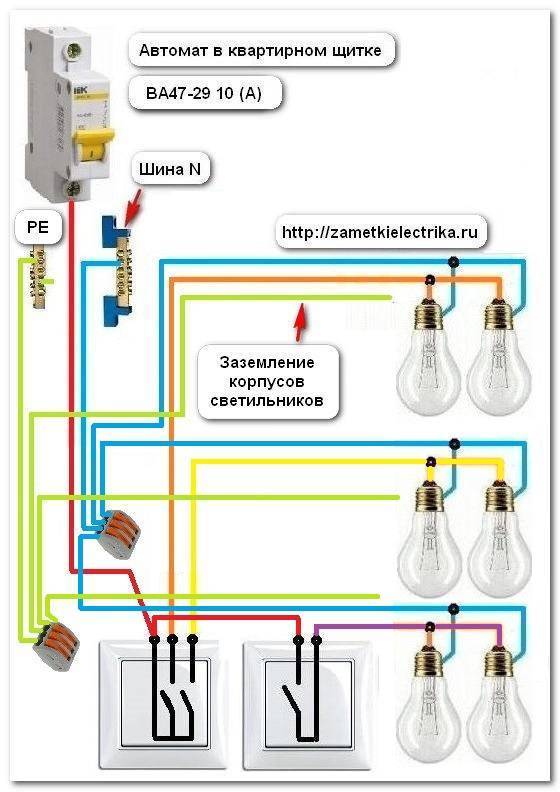

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

  1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
  2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три! Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

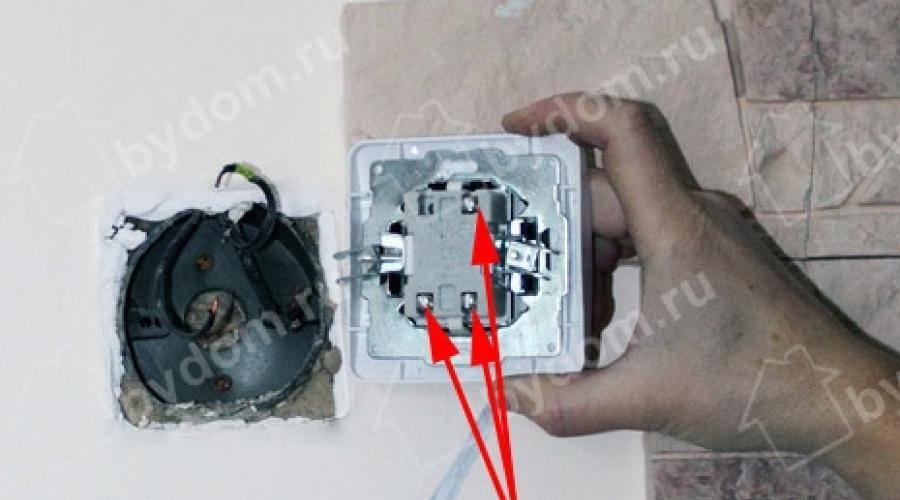

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

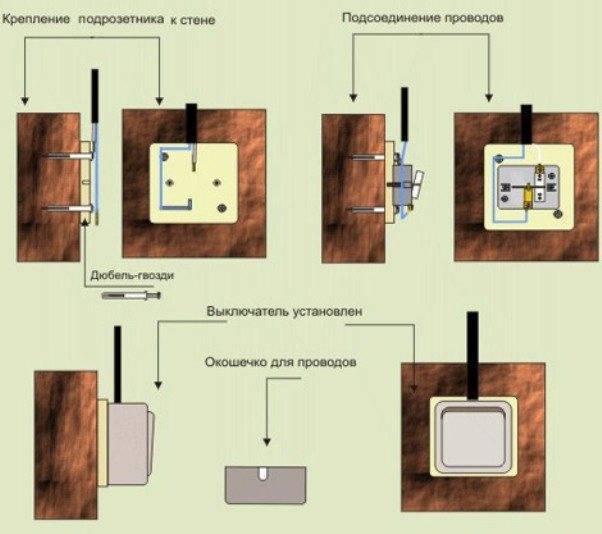

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

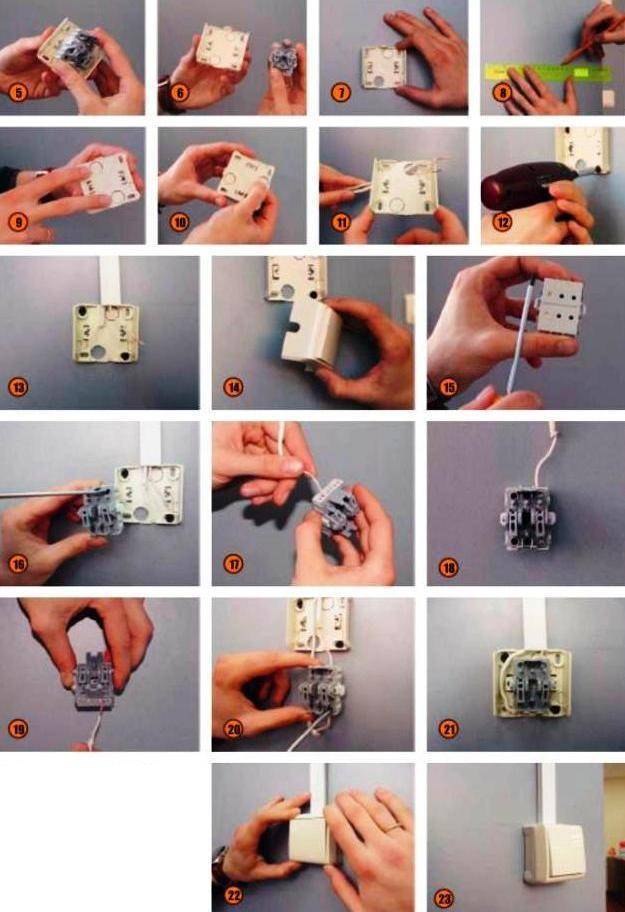

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

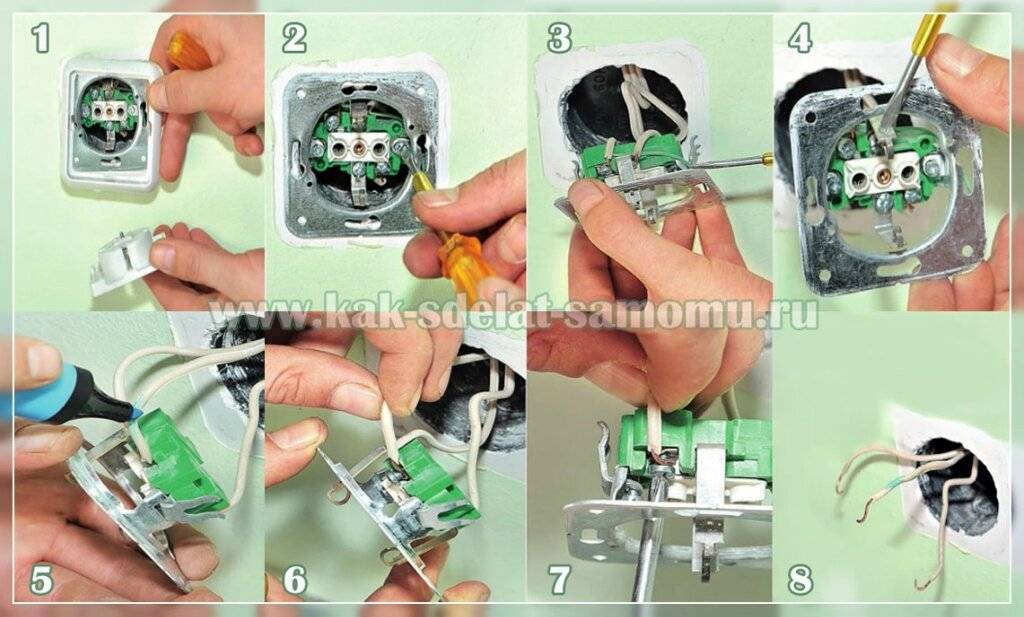

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.

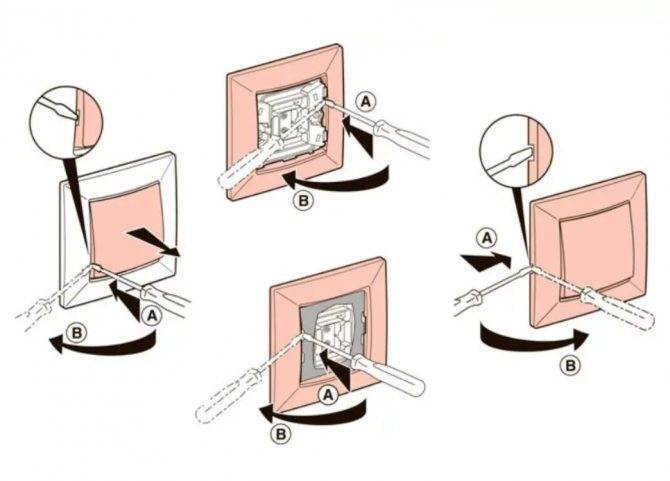

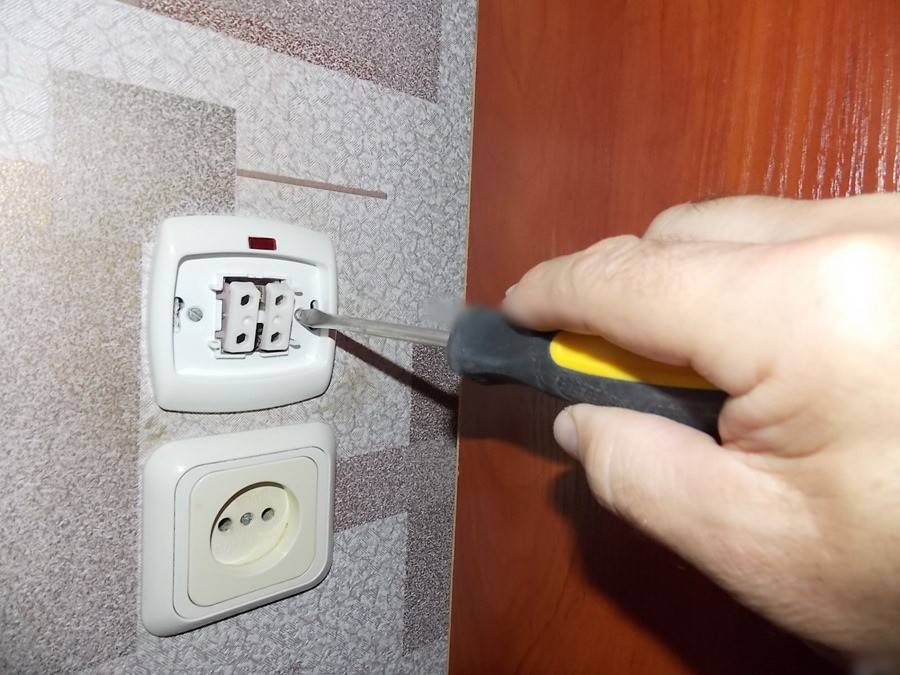

Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.

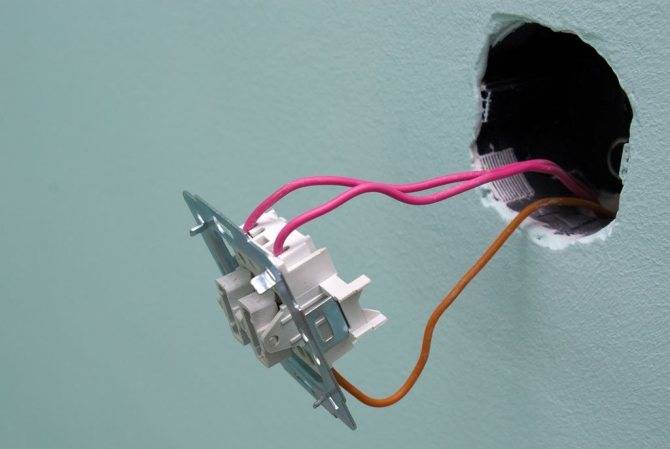

Подсоединить концы провода к контактам выключателя
При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода
При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.

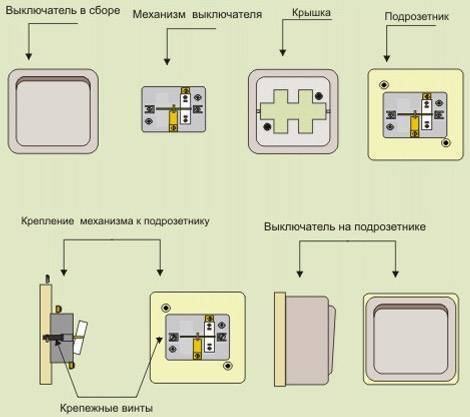

Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты

При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши

Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
Установить клавишу.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка дистанционного выключателя света, оснащенного пультом

При установке выключателя с подсветкой все работы выполняются таким же образом, как и при подключении обыкновенного устройства. Единственным отличием является необходимость присоединения к контактам выключателя небольшой электрической цепи, состоящей из токоограничивающего резистора и неоновой лампочки или светодиода.

Принцип действия такой подсветки достаточно прост. Благодаря большому сопротивлению резистора при замкнутых контактах выключателя электрический ток практически не проходит через светодиод. Зато при размыкании рабочих контактов выключателя цепь подсветки становится единственным путем, через который возможно прохождения тока.

Подключение устройств защиты, управления и освещения

Начнем, с монтажа устройства защиты осветительной цепи. Для нашего примера используется двухполюсный автоматический выключатель, номинал следует рассчитывать для каждого отдельного случая индивидуально, так как мощность освещения везде будет разная. Где то будет только одна лампа на 150 Вт, а в другом случаем несколько прожекторов мощностью 3 кВт.

Используемый нами провод имеет двойную изоляцию, общую наружную и внутреннюю, отдельную для каждой жилы.

Аккуратно, не повредив внутреннюю изоляцию жил, снимаем наружный слой. Сначала, с провода  питающего устройство защиты.

Затем, с провода отходящего на распределительную коробку.

Теперь, подключаем двухполюсный автоматический выключатель.

Отмеряем необходимую для подключения длину провода. Лишнее откусываем. Затем, снимаем изоляцию с жил и подключаем провода в клеммы. Провод имеет различную цветовую окраску каждой жилы.

  • Синюю жилу определим для передачи нуля;
  • Желтую с зеленой полосой – для  заземления;
  •  Оставшуюся жилу используем для передачи фазы. В нашем случае, на подходящем к автомату проводе  фаза белая с черной полосой, а на отходящем на распределительную коробку – просто белая.

Выполняя подключение, внимательно проследите затем, чтобы верхние провода подходящие на автомат соответствовали по расцветке нижним. Наверху, фаза слева, внизу должна быть то же слева. Наверху, ноль справа, соответственно и внизу должен быть справа.

Жилы заземления в нашем примере мы использовать не будем, но в принципе, их можно применить для передачи заземления к соответствующим контактам светильников. Если конечно оно конструктивно предусмотрено в системе электроснабжения вашего дома.

Многие светильники имеют металлический корпус и в их конструкции предусмотрен  заземляющий контакт. Особенно это актуально в помещениях с повышенной влажностью.

Изолируем неиспользованные жилы заземления и убираем в сторону, чтобы не мешались.

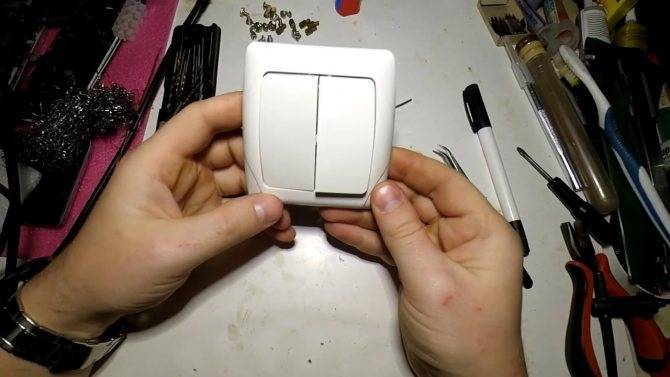

Переходим к подключению двухклавишного выключателя.

Зачищаем провода, снимаем наружную изоляцию.

Далее подготавливаем жилы провода к подключению. Снимаем по 1 сантиметру изоляции с каждой жилы.

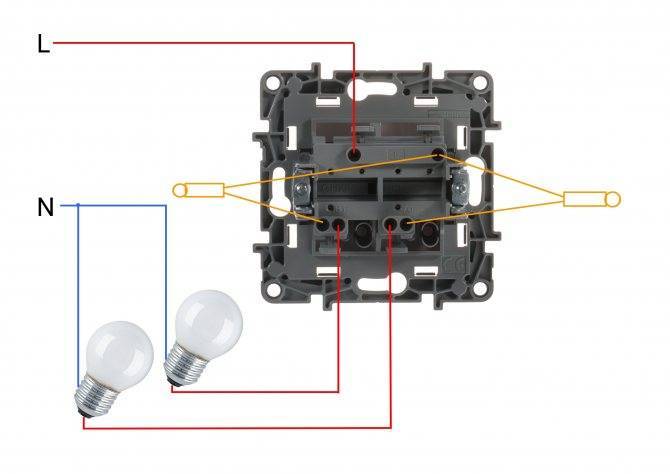

Теперь, разберем как подключить двойной выключатель света.

В нашем примере используется выключатель с втычными контактами.

Поворачиваем механизм задней стороной. Как видно, на ней вы изображена схема подключения конкретного выключателя. Как правило, такая схема есть на всех устройствах управления освещением, но встречаются и исключения. Подключение двухклавишных выключателей различного исполения очень подробно описаны в инструкции как подключить двухклавишный выключатель света.

Следуя условным обозначениям схемки выключателя подключаем провода. В нашем случае “L” – подходящая фаза, а две стрелки внизу фазы отходящие.

Напомню, в нашем примере для передачи фазы мы выбрали жилу белого цвета. На выключателе для нее предусмотрен соответствующий контакт, для конкретной модели он обозначен буквой “L”, контакт подходящей питающей фазы.

Две оставшихся жилы провода подключаем в отходящие контакты, на данной модели они обозначенные стрелками, с них фаза по команде клавиш будет подаваться на светильник первой или второй комнаты, либо на обе комнаты сразу.

Выключатель подключен. Устанавливаем его в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Продолжим. Элемент управления освещением установлен, осталось смонтировать светильники.  В нашем пример они представлены в виде двух патронов с лампочками.

Подготавливаем провода первого и второго светильников к подключению. Снимаем наружную изоляцию, отмеряем необходимое количество провода, зачищаем жилу для подключения. Как правило, светильники  комплектуются стандартными пластиковыми клеммами, для подключения через них потребуется примерно 0,5 сантиметра голой жилы провода

Подключаем светильник первой комнаты, он же патрон.

Затем, светильник второй комнаты.

Провода заземления в нашем примере не используются, поэтому их изолируем.

И убираем в сторону, что бы не мешались.

Все элементы схемы установлены. Теперь, переходим к непосредственной сборке схемы.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

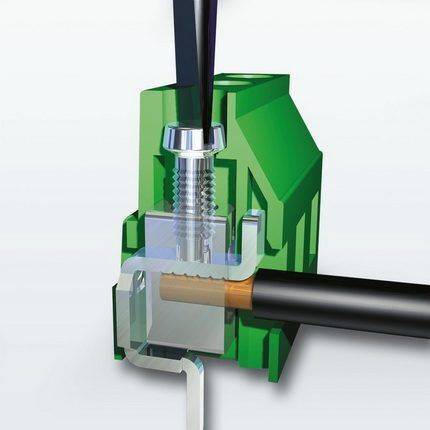

Зажим винтового типа

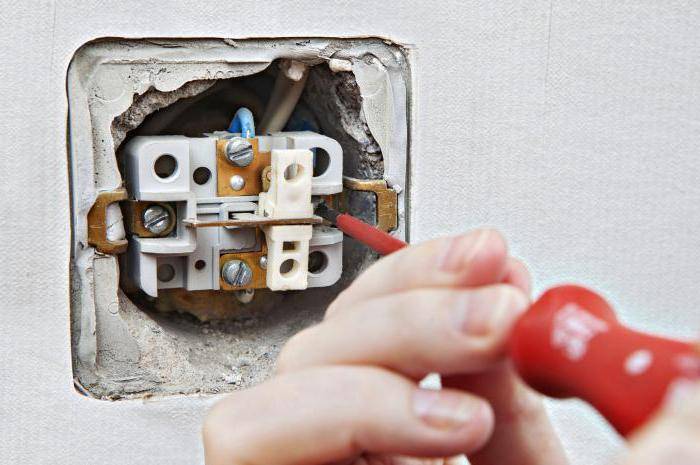

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателяНевинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

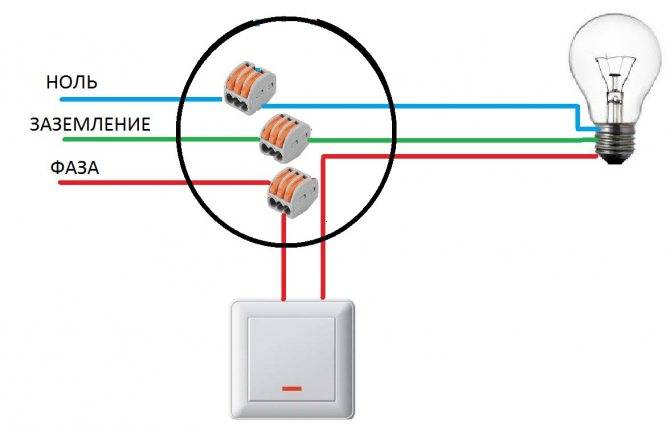

Пошаговая инструкция подключения одноклавишного выключателя

Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета. Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления. В коробке их соединяют с проводами от светильника.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
Как правильно выбрать В зависимости от вида электропроводки открытой или скрытой в доме могут быть применены выключатели одного или другого вида. Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
Провод, который выходит с одноклавишного выключателя соединяется с фазным проводником светильника.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя
Если у вас его нет скорее всего нет — берите монтажный нож и зачистите концы на 20 мм. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Рекомендуем ознакомиться:. Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Как подключить выключатель от розетки

Последовательное соединение разнотипных устройств осуществляют похожим образом. Некоторые нюансы связаны с тем, насколько далеко расположена лампа.

Схема для близкорасположенного светильника

В этом варианте от розетки ведут не только фазу для выключателя, но и «ноль» к лампе. Используют 1-жильные провода в разноцветной изоляции. Синий «транзитом» проходит через подрозетник выключателя.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателяСхема подключения осветительного прибора.

Если светильник имеет заземляющий контакт, его соединяют с распредкоробкой через розетку с соблюдением правила о неразрывности защитного проводника.

Организация подключения дальнего прибора

В этом варианте перед тем, как подключить розетку к выключателю, пробивают штробу от светильника к раздаточной коробке. Это позволит проложить «ноль» от лампы более коротким путем.

Подключение светильника к выключателю

Соединение лампы и коммутатора производят стандартным способом. К выходной клемме выключателя прикручивают зачищенный конец 1-жильного провода сечением 0,75 кв. мм, который затем прокладывают к светильнику и фиксируют на любом из его контактов (кроме заземляющего).

Установка к уже имеющейся розетке

Если розетка уже была смонтирована ранее, подключение к ней окажется неоправданно дорогим и трудозатратным. Рекомендуется заменить изделие на слитный блок с выключателем.

Последовательность работ:

  1. Обесточивают квартиру.
  2. Старую электроточку демонтируют вместе с подрозетником.
  3. Аккуратно, чтобы не повредить провод, расширяют отверстие.
  4. Пробивают штробу до светильника.
  5. Заводят в подрозетник блока провода и помещают его в отверстие, сажая на раствор.
  6. Подключают жилы к внутренней части коммутатора и светильнику.
  7. Подают напряжение и тестируют систему.
  8. Изолируют места соединений, устанавливают блок в подрозетник, заделывают штробу и монтируют декоративную панель.

Подключение без распредкоробки

ПУЭ предписывают обеспечивать доступ к распределительной коробке, т.е. ее нельзя закрывать отделочными материалами. В дорогом интерьере данный элемент бросается в глаза и портит впечатление от дизайна. Чтобы исправить ситуацию, применяют схему без раздаточной коробки. Расключения устраивают в подрозетнике любой электроточки. Желательно выбрать ту, что расположена на равном удалении от прочих розеток и выключателей.

Для реализации такой схемы понадобится специальный подрозетник с увеличенной глубиной. Она может достигать 80 мм, тогда как у стандартного изделия составляет всего 40 мм.

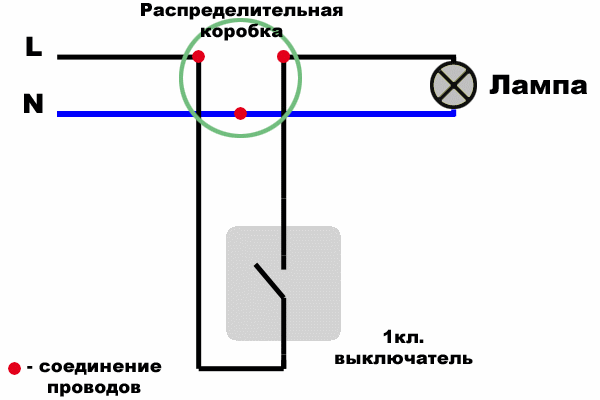

Схема подключения

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

Для того, чтобы провести правильное подключение выключателя, следует обратить внимание на схему подключения. Зачастую она состоит из следующих элементов:

Зачастую она состоит из следующих элементов:

  1. Автомат, который может быть расположен в квартире или на ластичной площадке. Он срабатывает при коротком замыкании или сильном скачке напряжения, позволяет обесточить одну или сразу несколько комнат в зависимости от вида схемы питания, которая использовалась.
  2. Распределительная коробка, в которой часто проводится соединение электрического кабеля или его разветвление.
  3. Выключатель.
  4. Потребитель электричества.

Подробная схема подключения выглядит следующим образом:

  1. С квартирного щитка или автомата подается 2 кабеля: одна фаза и «ноль».
  2. Ноль сразу идет на потребитель электричества.
  3. Фаза идет на одноклавишный переключатель.
  4. В закрытом состоянии цепь разомкнута, фаза обрывается на выключателе.
  5. Вторая часть прерывателя цепи через коробку идет на потребитель энергии.
  6. При включении происходит соединение цепи.

Подобным образом происходит подключение обычного потребителя энергии. Схема проста, и для ее создания не нужно иметь особых навыков или знаний.

Особенностью подключения выключателя с 1 клавишей можно назвать подачу всего 1 провода с фазой на выключатель и его выход, к примеру, на лампу. Для того, чтобы осуществить работу защитного автомата, следует также подвести к потребителю электроэнергии «ноль».

Подключение

Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм

После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен

По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.

Осталось только включить электричество и проверить результаты своей работы.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Использование кабель-канала

Кабель-канал ПВХ

Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.

Плинтус с кабель-каналом

Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать

Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?

Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.

Работы закончены

Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.

Подготовительные мероприятия

Перед тем, как приступить к подключению, необходимо подготовить все материалы и инструменты, а также осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

  1. Способ соединения проводов в распределительной коробке: пайка либо клеммы wago.
  2. Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
  3. Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме.
  4. К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
  5. Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов, чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов для подключения выключателя света Вам понадобятся:

  • набор отверток (фигурная, прямая, индикаторная);
  • соединитель (если пайка, тогда паяльник и припой);
  • плоскогубцы;
  • острый нож.

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу монтажа!

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочего узла – металлическая основа с контактами и кнопочным приводом;
  • крепежа – лапок или усиков из металла, соединенных с металлической пластиной;
  • декоративного оформления – панели или рамки;
  • динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателяКонструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен).

Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни – IP 40, для наружного (уличного) монтажа – IP 55

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

  1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
  2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
  3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.

Когда лучше использовать слитные блоки

В основном комбинированные электроточки применяют в условиях, когда:

  • розетка задействуется редко;
  • имеется нехватка места на стене;
  • отсутствуют требования к дизайну помещения.

В гараже или мастерской эстетика отходит на второй план, поэтому монтаж стремятся сделать максимально простым и дешевым. Значит, выбор в пользу выключателя с розеткой в виде единого блока будет оправданным.

В жилой комнате, напротив, такому устройству не место. Ниже 90 см его не повесить – будет неудобно пользоваться выключателем. В таких условиях торчащий из розетки провод будет создавать дискомфорт и портить внешний вид интерьера. Постоянно используемые электроточки принято размещать не выше 30 см от пола.

Схема подключения выключателя света с одной клавишей: монтаж и замена выключателяСлитные блоки применяют, если розетка задействуется редко.

Нужно руководствоваться лишь здравым смыслом, никакие нормативные документы область применения комбинированных коммутаторов не ограничивают.

Выводы и полезное видео по теме

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand в которой речь пойдет о том, как самостоятельно установить выключатель:

Из следующего видеоролика можно узнать о подключении одноклавишного выключателя и розетки:

А о том, как заменить выключатель своими руками вы узнаете из следующего видео:

https://youtube.com/watch?v=FP3_fqpoNdQ

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Если у вас остались вопросы по замене одноклавишных выключателей или есть дополнения к материалу, оставьте, пожалуйста, свой комментарий в расположенном ниже блоке.

Оцените статью
