Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

Содержание

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

  • кирпич;
  • керамика;
  • асбест;
  • оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканалаПри использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

  • внутренний слой из керамики;
  • средний изоляционный слой из камня и минваты;
  • внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканалаМеталлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

  1. Сбор сегментов производится по методу «труба в трубу».
  2. Стеновые кронштейны крепятся с шагом не больше 150 см.
  3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

  • пластика;
  • металла;
  • гипсокартона;
  • дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

  • малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
  • высокий уровень звукоизоляции;
  • стойкость к повышенной влажности;
  • встроенная или наружная установка на стены даже с минимальными несущими способностями;
  • лёгкость очистки от любых видов загрязнений;
  • срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

  • круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
  • выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
  • не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

  • высокая сложность монтажа;
  • невозможность крепления к стенам с малой несущей способностью;
  • снижение коррозионной стойкости при повреждении защитного покрытия;
  • высокий уровень шума и вибраций;
  • стоимость выше, чем у каналов из других материалов.

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

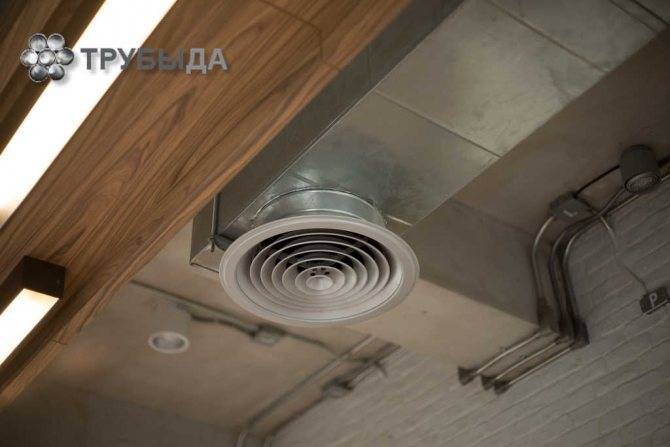

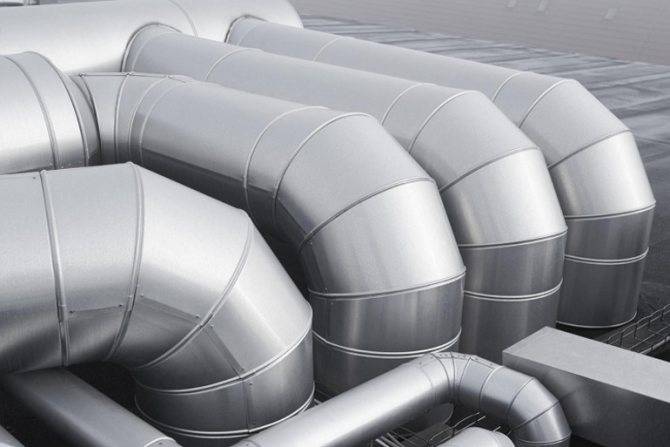

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

  • лёгкость конструкции;
  • повышенная огнестойкость и оптимальная влагостойкость;
  • простота обработки.

Недостатками являются:

  • хрупкость, существенно усложняющая транспортировку и монтаж;
  • низкий уровень шумоизоляции;
  • высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
  • неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

  • натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
  • простота обработки, монтажа;
  • хорошая шумоизоляция;
  • высокая прочность.

Недостатки деревянных конструкций:

  • низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
  • при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
  • повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
  • нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

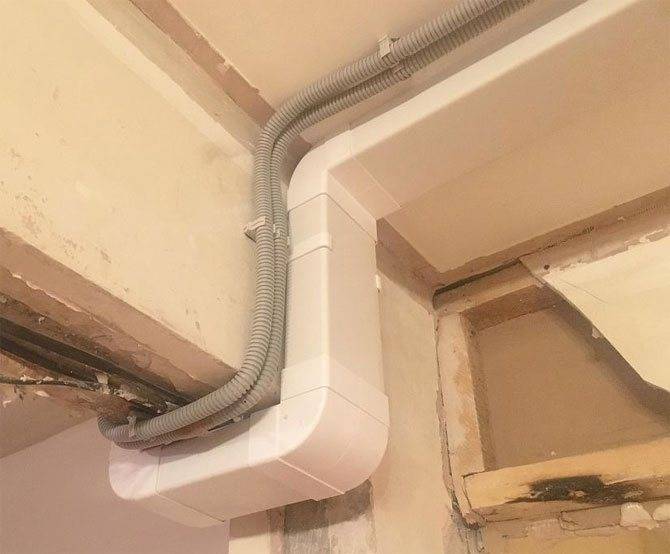

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

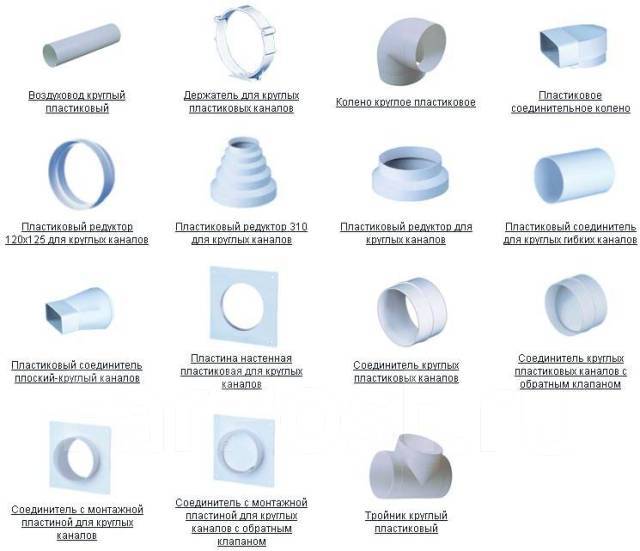

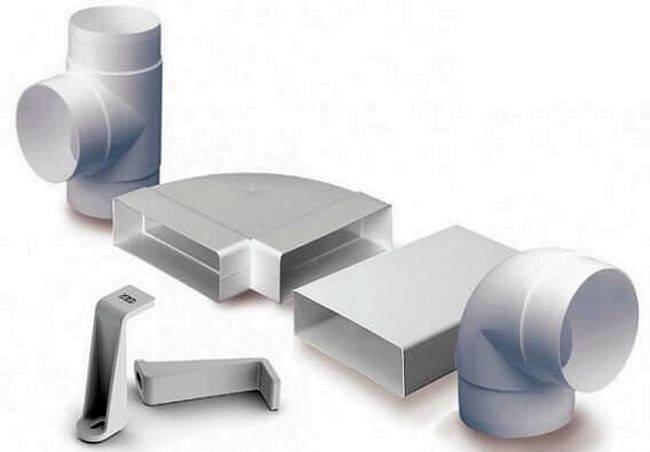

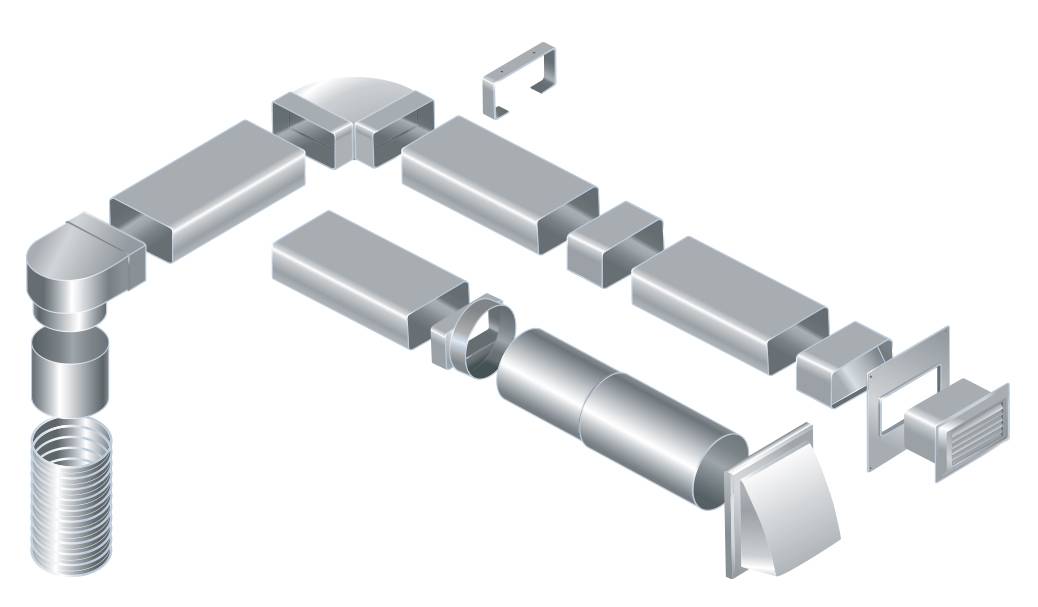

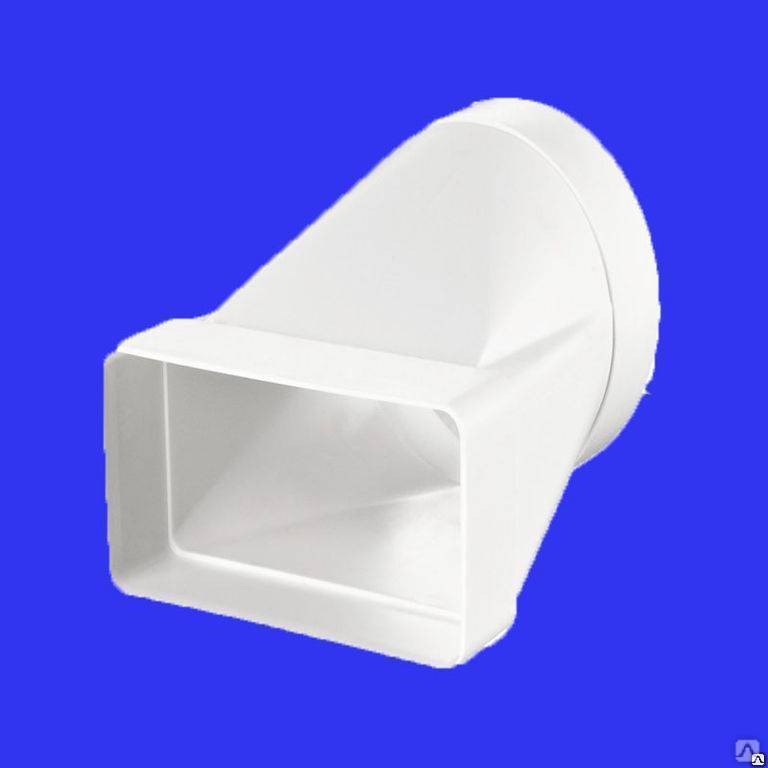

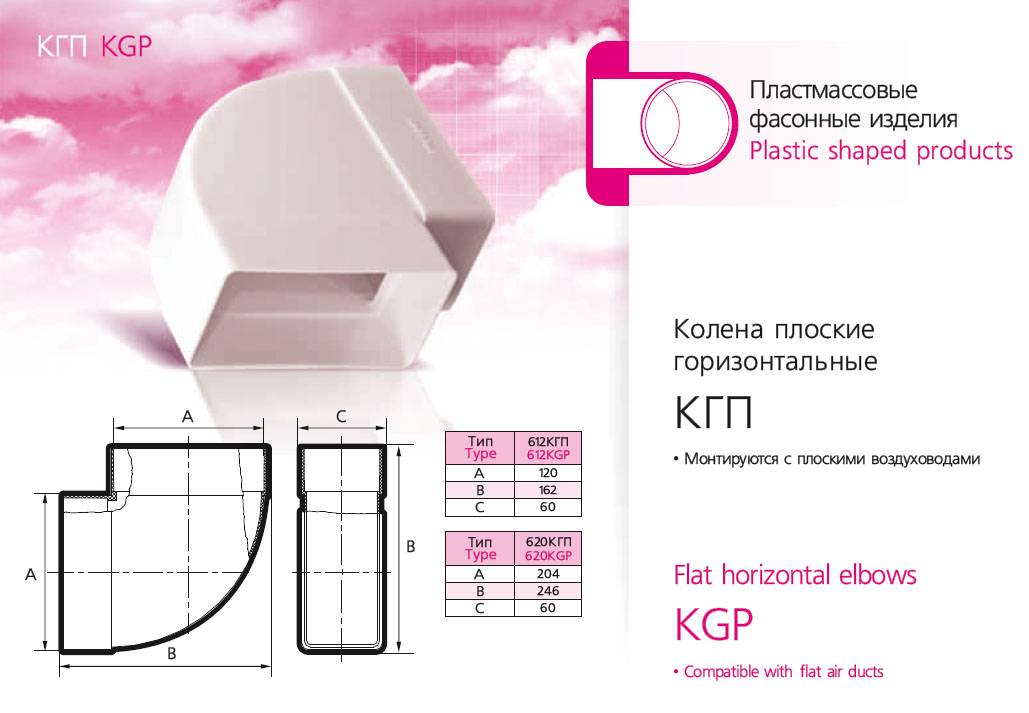

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость. Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами. Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия. Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения. Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Прочие правила использования канализационных труб

При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.

Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети

Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой

Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.

Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

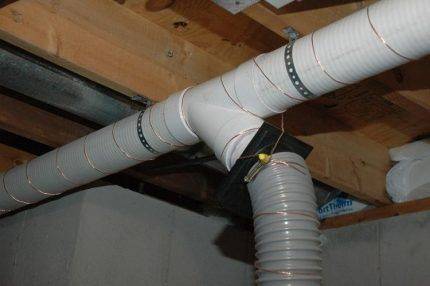

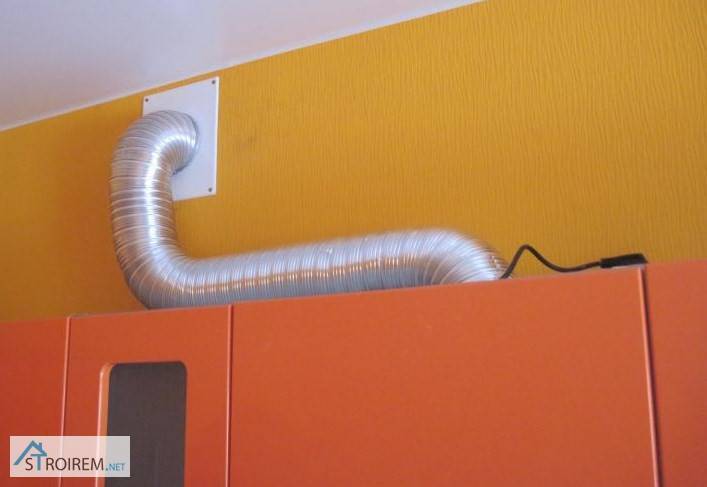

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляцию
Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Статья по теме:

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Советы по установке

После проведения необходимых подсчетов и закупок переходим непосредственно к монтажу. Рекомендуемый порядок действий для того, чтобы максимально быстро и качественно установить вентиляционную конструкцию:

  • разрезать каналы на части нужного размера (пластик легко режется ножовкой по металлу);
  • собрать большие и сложные вентиляционные узлы с помощью фитингов. В деталях проделать отверстия, прикрепить фасонный крепеж болтами;
  • с помощью специальной ленты или герметика обработать места соединений;
  • на стенах и потолке сделать отметки в местах, где будут фиксироваться фасонные детали;
  • поднять большие узлы к месту установки и закрепить их с помощью хомутов и скобок, прикрепленных заранее;
  • установить оставшиеся мелкие детали;
  • обработать каждый шов и стык герметиком.

Также скреплять части воздуховодов можно с помощью сварки, но тогда, при необходимости, вы не сможете разобрать конструкцию. При проходе короба через стену рекомендуется использовать гильзу – специальный переходник, который обеспечит прочность, и предотвратит сломы и повреждения. Между креплениями расстояние не должно превышать 1 м при горизонтальной установке, и 1,8 м при вертикальной.

Допустимое провисание метрового отрезка – не более 5 см, в противном случае посредине необходимо зафиксировать дополнительный хомут. Гофрированные воздуховоды при установке нельзя сгибать под углом более 90˚

Несмотря на то, что плоская вентиляция пластиковая устанавливается достаточно компактно, ее вид может выбиваться из общего интерьера. В этом случае вентиляционную конструкцию можно зашить пластиком нужного цвета либо «спрятать» в гипсокартонный короб, и отделать его в соответствии с вашими пожеланиями. Вариант попроще – оклеить каналы самоклеящейся пленкой подходящей расцветки.

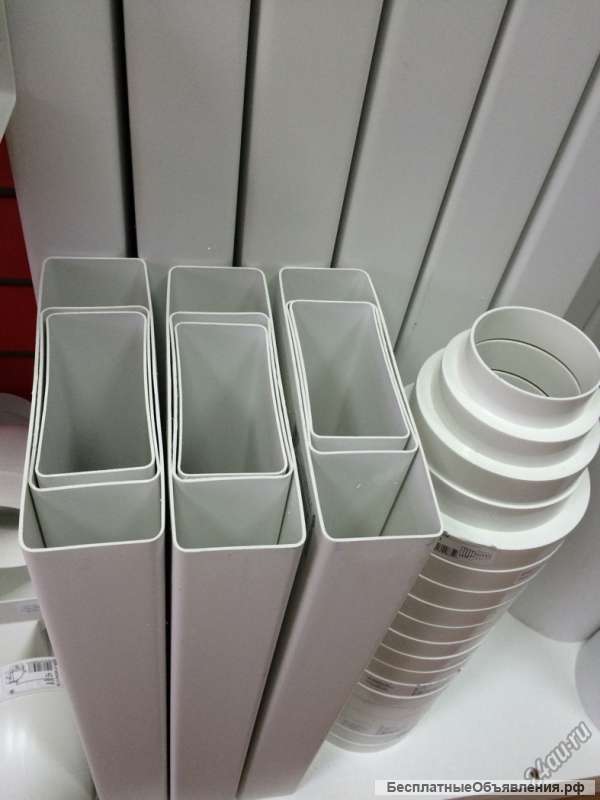

Пластиковые прямоугольные воздуховоды для вентиляции на сегодняшний день неспроста стали востребованными и популярными при установке вентиляционной системы. В целом, они превосходят свои аналоги из металла по всем параметрам, за исключением термостойкости. При правильном составлении плана вентиляции и подборе нужного размера каналов, такая конструкция прослужит долго и порадует качеством.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

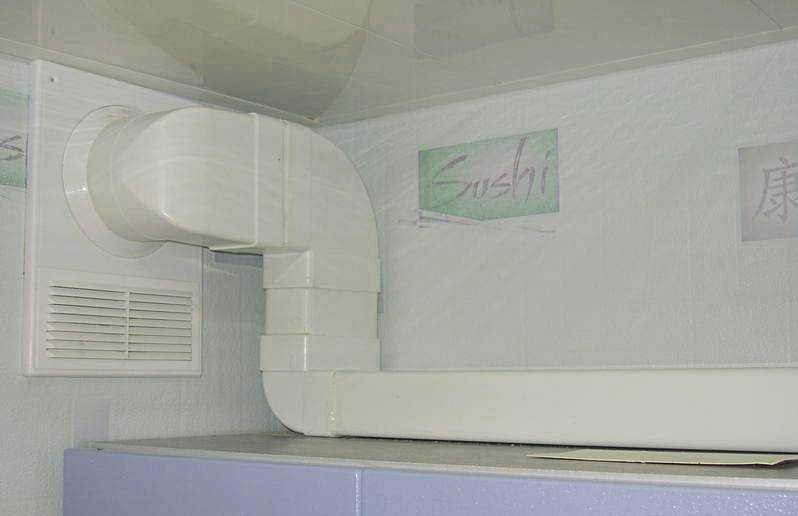

    Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.

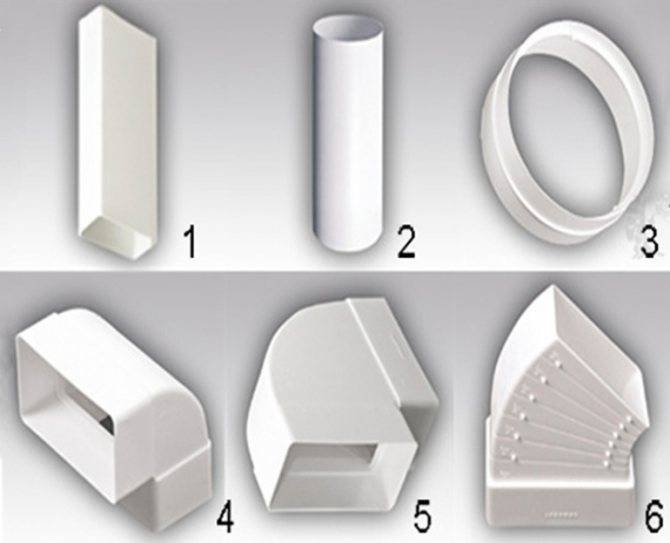

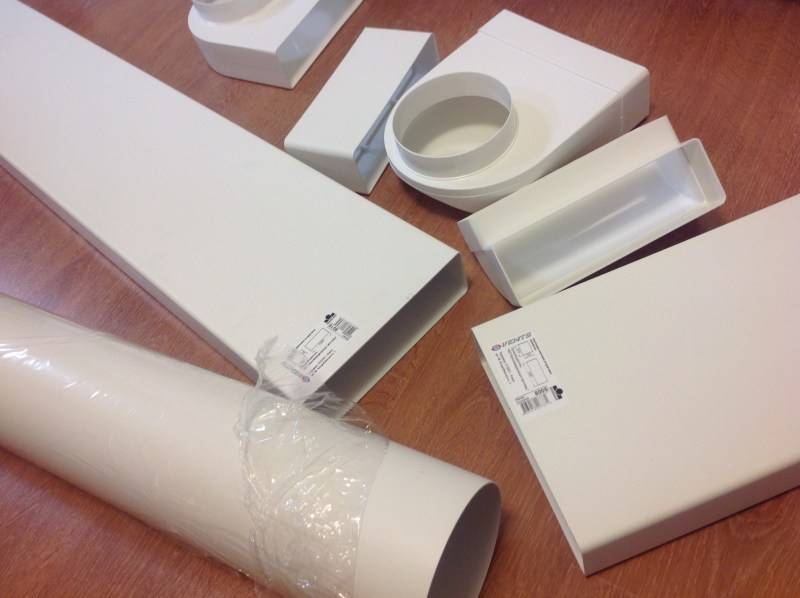

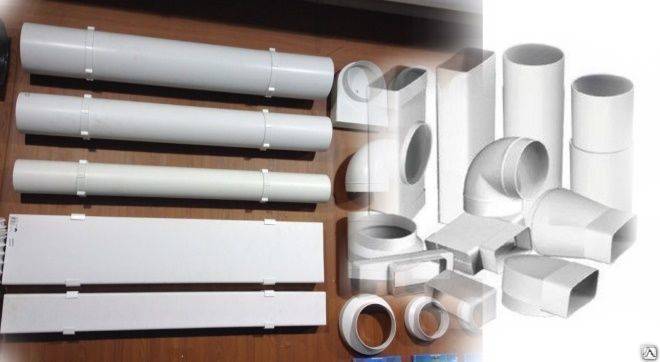

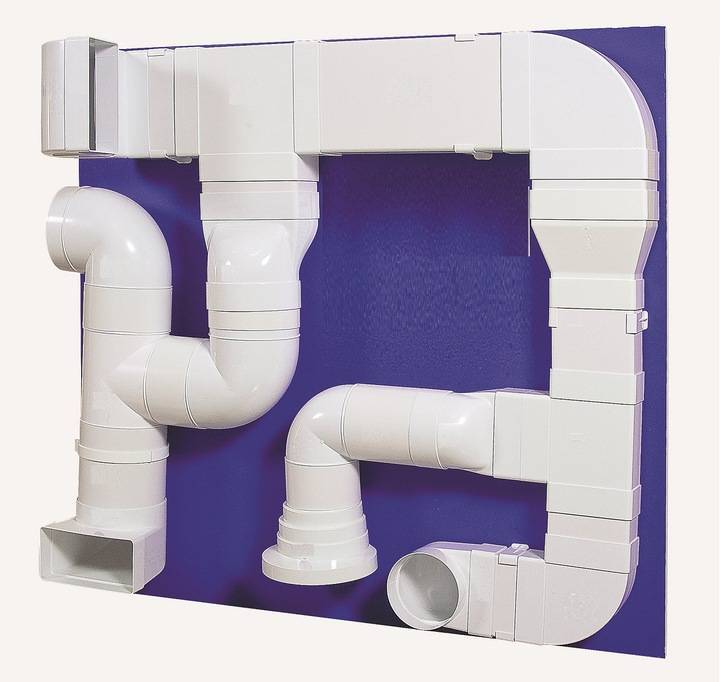

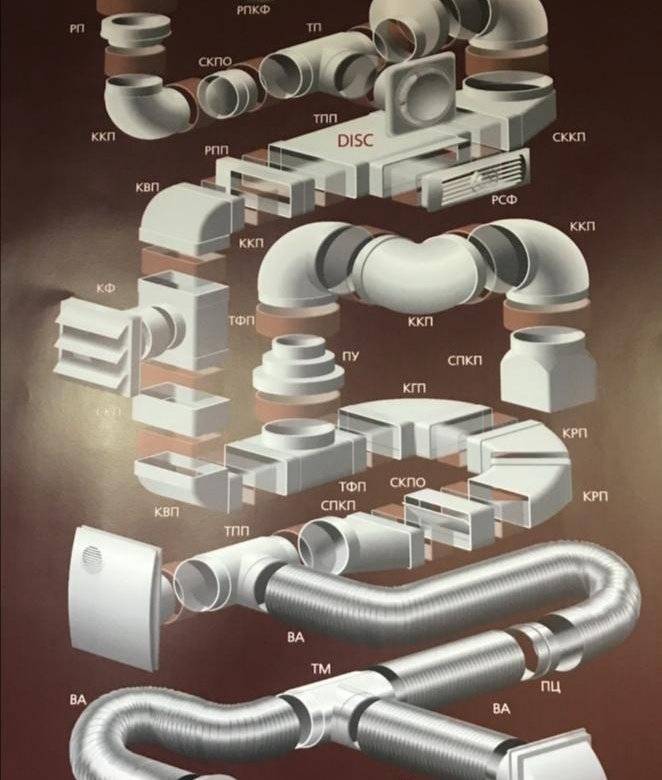

    Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Классификация воздуховодов

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

Воздуховоды для вытяжки на кухне могут разделяется на группы по разным показателям: материал изготовления, эксплуатационные характеристики, тип конструкции. Вентиляция для вытяжки на кухне выбирается индивидуально для каждого помещения.

По виду конструкции

Все изделия можно разделить на два типа:

  • Гибкие. Могут размещаться под прямым углом. Их можно сжимать и растягивать, но нужно учитывать, что слабо вытянутый воздуховод имеет лучшее сопротивление воздушным потокам. Обычно такие конструкции делаются из алюминия. К недостаткам относят невозможность создания гофрокороба длиной свыше 3 метров из-за ухудшения производительности системы.
  • Жесткие. Отличаются простотой сборки и имеют гладкую и ровную внутреннюю поверхность. Воздушный поток не имеет преград благодаря гладкости, из-за чего эффективность таких систем больше.

По форме

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

Выделяют несколько основных вариантов:

  • Округлые. Это изделия, которые используются в домах с высокими потолками. Из-за особенностей конструкции и размеров воздуховода устанавливаются нечасто. При подключении к вентиляционному каналу для вытяжки квадратной или прямоугольной формы потребуется применение специальных коннекторов.
  • Прямоугольные и квадратные. Универсальные воздуховоды, которые чаще всего ставятся в домах и квартирах. Установку можно выполнить за шкафчиками на кухне. Есть возможность прокладывания по любой траектории.
  • Овальные. Имеют схожие характеристики с округлыми моделями.
  • Плоские. Это подвид прямоугольных конструкций, которые практически незаметны.

Прямоугольные конструкции используются чаще остальных видов. Производители выпускают изделия в нескольких размерах. Для вытяжек мощностью не более 300 куб.м./час применяются воздуховоды с сечением 110×55 мм. Для приборов с производительностью 350 куб.м./час подходят изделия 120×60 мм. Устройства с мощностью до 1000 куб.м./час требуют сечение 240×60 мм.

По материалам

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканала

Популярны воздуховоды из пластика и различных металлов. Каждый материал имеет свои особенности и преимущества, которые будут реализованы в определенных условиях.

  • Пластик. Это самые востребованные конструкции для кухонных вытяжек. По форме бывают округлые и прямоугольные. К основным плюсам можно отнести устойчивость к коррозии, легкость сборки и монтажа трубы для вытяжки, гладкость стенок, низкая цена и небольшой вес. Во время работы вытяжки такие системы не издают шума. К недостаткам относят необходимость покупки переходников и коннекторов для соединения частей, а также неустойчивость к высоким температурам.
  • Алюминий. Из этого материала часто создаются конструкции для вентиляционных систем. К преимуществам можно отнести низкую цену, простоту и универсальность, легкость монтажа, стойкость к высоким температурам. Однако алюминий имеет серьезные недостатки, ограничивающие его применение – это высокая теплопроводность, из-за которой будет наблюдаться скопление конденсата; непрезентабельный внешний вид и слабая прочность конструкции.
  • Сталь. Для воздуховодов выбирается нержавеющая или оцинкованная сталь. Это прочный материал, который стоит недорого, имеет ровную основу, не подвержен деформации и не выделяет вредных веществ. С каждым годом популярность стальных изделий уменьшается. Это связано с необходимостью применения максимально надежных и устойчивых фиксаторов, сложностью резки металлических труб, большим весом и шумной работой.

Вентканал перед покупкой рассчитывается

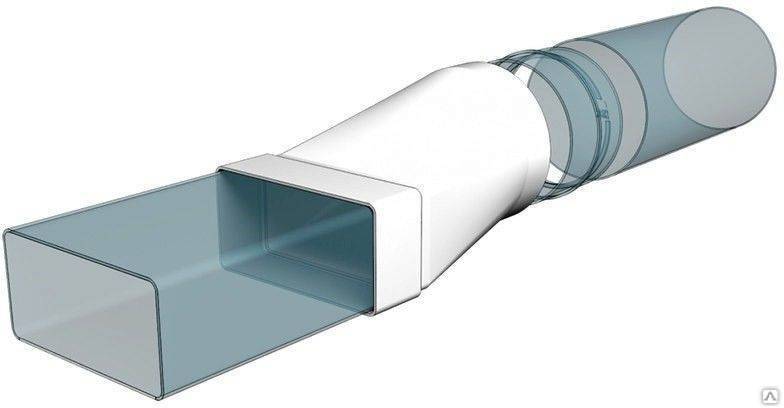

Благодаря тому, что сегодня существует большой выбор различных воздуховодов и фасонных частей к ним, такую систему можно установить самостоятельно. Фасонные части позволяют прокладывать воздушную магистраль в любом направлении, соединять плоские воздуховоды для вентиляции с круглыми разных размеров, поворачивать под углом до 90˚.

Главное – произвести правильные расчеты работы вентиляции, можно используя специальный калькулятор. Ведь ошибки в подсчетах приведут к тому, что вы установите вентиляцию, которая не справится со своей задачей. Результатом таких ошибок станет нарушенная циркуляция воздуха внутри помещения, его чрезмерная влажность, которая может испортить как свежий ремонт, так и здоровье людей, живущих в доме. При составлении плана учтите, что чем больше поворотов делает воздушная магистраль, тем ниже будет скорость движущегося в ней воздуха. Можно попробовать рассчитать самостоятельно, однако будет лучше, если этим займется специалист.

Пластиковые воздуховоды для вентиляции: разновидности, рекомендации по выбору + правила обустройства вентканалаЕсли не уверены в своих инженерных знаниях, закажите расчет вентиляции профессионалам

А вот с чем будет не так уж сложно справиться – это установка конструкции по уже готовым расчетам. В строительных магазинах можно приобрести нужные фасонные части, каналы стандартного размера и разделить их на отрезки подходящей длины. Либо заказать у производителя всю систему с переходами и углами согласно вашему готовому плану.

Оцените статью
