Прокладка газопровода в футляре через стену: специфика устройства узла ввода в дом трубы для газа — Inomix.ru

Содержание

Правила расположения труб и газового оборудования на кухне

Особые правила также существуют и при расположении труб и газовой плиты на кухне. Запрещается располагать трубы системы газоснабжения:

на расстоянии менее 25 см от электрокабеля;
ближе 50 см от щитка, входящего в состав системы электроснабжения помещения или от розетки;
на расстоянии менее 2 м от пола;
расстояние между газовыми трубами определяется таким образом, чтобы между плитой и стеной было свободное пространство минимум в 7 см;
от дымохода до труб должно быть минимум 80 см;
расстояние от потолка до труб и иного газового оборудования – минимум 10 см;
вход в дом, а также при необходимости проход через стены и кровлю осуществляется при помощи специального футляра, при этом расстояние от трубы до строения должно быть не менее ½ диаметра магистрали.

Как правильно ввести газовые трубы в дом

Ввод труб через окна, двери и вентиляционные шахты строго запрещен.

При подключении частного дома к газоснабжению также необходимо учитывать следующие аспекты:

устанавливать газовые плиты можно исключительно в помещениях с высотой потолка более 2,2 м. Если в кухне наклонный потолок, то плита размещается в любом месте с учетом данного требования;
от стены на противоположной стороне до плиты должно быть не менее 100 см;
допустимое количество конфорок плиты зависит от объема кухонного помещения:

оборудование с 2-мя конфорками устанавливается в кухню объемом менее 8 м³;
плита с 3-мя конфорками используется в помещениях с объемом до 12 м³;
чтобы установить четырехконфорочную плиту, требуется объем кухни в 15 м³ и более;

от стены до газового котла или до газовой колонки также должно быть не менее 1 м;
кухонное помещение должно быть оборудовано вентиляцией и окном с открывающейся форточкой;

Требования для размещения газового оборудования

арматура газопровода, в частности кран, при помощи которого перекрывается снабжение топливом, должен располагаться на высоте 1,5 м от пола и расстоянии до плиты минимум 20 см;
длина гибких шлангов при подключении газового оборудования не может быть более 3 м;
стены, пол, мебель, прилегающая к трубам, плите или иным приборам должны быть покрыты негорючими материалами;
для дополнительной защиты трубы, входящие в состав газоснабжающей системы дома, должны быть покрыты слоем краски.

Более подробно о правилах и процессе газификации частных домов рассказано на видео.

Все требования к газификации отдельного помещения, правила расположения труб и наиболее существенные условия отражаются в проекте газовой системы и сопроводительной документации, которая называется технические условия.

Разработка документов проходит до начала строительства газопровода и монтажа оборудования внутри помещения.

Как произвести прокладку газоснабжения — пошаговая схема

Шаг 1: Составление проекта

Собрав всю необходимую документацию, можно приступить и к подготовке проекта. В нем указывается абсолютно все: размеры труб и их материал, расположение различных деталей, газовых приборов. Обязательно оговариваются виды этих устройств. Указываются и места крепления счетчиков. Еще на этом этапе проводится расчет всей системы. Но учтите, делается это все специальной организацией и только при наличии у нее соответствующей лицензии. В противном случае документ будет недействителен и вам придется все переделывать, а это и лишние нервные клетки, и, конечно же, материальные затраты.

Так что очень внимательно относитесь к выбору подобной службы. Лучше всего будет обратиться в фирму, которая имеет право заниматься не только проектированием, но еще и монтажными работами. Так вы можете сэкономить около 25%. Итак, для создания проекта вам необходимо предоставить организации пакет следующих документов: технические условия и сертификаты на устанавливаемое оборудование. Если есть подземный газопровод, то, возможно, придется делать еще и топографическую съемку. Также могут попросить и исполнительную документацию на сам газопровод.

На фото — подземный газопровод частного дома

В итоге проектная организация обязана приехать на объект, изучить условия, снять все необходимые замеры, сделать чертежи, в которых указываются все точки подключения газа к отопительным и прочим приборам. После чего идет согласование технической документации в отделе газопоставляющей организации и других инстанциях. В завершение у вас на руках должен быть документ, подтверждающий, что проект полностью соответствует нормам.

Шаг 2: Подготовительные работы

Основные требования к установке газопровода мы уже рассмотрели, но следует еще и правильно подготовить или построить помещение, в котором будет располагаться все необходимое оборудование. В нем обязательно должно быть окно, которое полностью открывается. Это позволит проветривать комнату в любой момент, ведь газ известен не только своими взрывоопасными характеристиками, но еще и очень токсичен. В связи с этим следует побеспокоиться и о качественной вентиляционной системе.

Высота потолков в помещении не может быть менее 220 см. Играет роль и площадь, если у вас печь всего на 2 конфорки, то вполне достаточно будет восьми квадратов. Для трехконфорочных не менее 12 м 2 , а установить оборудование с 4 конфорками позволяется только в помещении объемом минимум 15 квадратных метров. Когда речь идет об отопительных котлах мощностью более 30 кВт, то наша котельная должна быть только отдельно расположенным зданием. Естественно, проживать в нем нельзя.

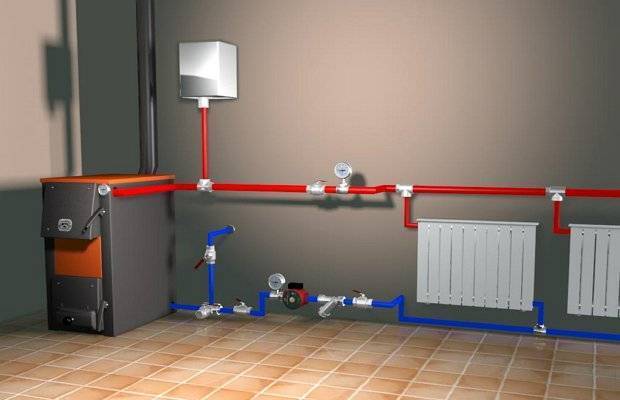

Фото отопительного котла частного дома

Шаг 3: Монтаж стояка

Провести газ в доме невозможно, не обустроив ввода. Он представляет собой отверстие над фундаментом. В нем устанавливают специальный футляр. Через него проходит труба, одни конец которой подведен к стояку, а второй является частью внутреннего газопровода. Стояк монтируется строго вертикально на расстоянии 15 см от стены. Для более надежной фиксации можно закрепить его крючками. Труба подводится под наклоном от стояка.

Главный ориентир – нормативная документация

В дальнейшем, во время плановых проверок или при наступлении аварийной ситуации, контролирующие органы будут внимательно осматривать все узлы, начиная от врезки в центральную трубу и заканчивая подключением газового котла, плиты или духового шкафа

И первое, на что они обратят внимание, правильно ли выбран способ монтажа – надземный или подземный

Более приемлемый, но и дорогой способ подводки топлива в дом – подземный. Его практикуют, если в дальнейшем на трубу не повлияют такие факторы, как сейсмоактивность, грунтовые воды, пересекающие путь дорожные покрытия

Цокольный ввод – это элемент подземной прокладки, следовательно, далее речь пойдет только о ней.

Но целостность и правильное оборудование выхода газовой трубы из земли важны не только из-за риска получить большой штраф во время проверки. Главное все же – в обеспечении безопасности жильцов дома и всех, кто находится поблизости.

Любое неисправное оборудование грозит серьезной аварией на газопроводе. К тому же при неправильном оформлении цокольного ввода возможна утечка газа, а это – дополнительные траты из семейного бюджета.

Вывод газовой магистрали из-под земли наружу производят непосредственно около стены здания, чтобы обеспечить самый короткий путь до конечной точки – котла, который находится на кухне или в отдельном помещении

Во время прокладки магистральных труб монтажники ориентируются на положения, изложенные в российских нормативных документах. Например, в СНиП 2.04.08-87* рассмотрены все нюансы монтажа полиэтиленовых труб, предпочтительных для частного использования, а также требования к маршрутам их прокладки.

Здесь же регламентируется глубина закладки газопровода – 0,8 м. Исключение составляют территории, на которых не предвидится движение транспорта – 0,6 м. Эти данные необходимо учитывать при выборе размера оборудования для устройства выхода газопровода из земли, хотя заводские изделия обычно подогнаны под стандартную шкалу.

Нежелательно, чтобы поблизости от места монтажа узла ввода присутствовали подземные воды. Если они все же есть, нужно провести мероприятия по предотвращению деформации или всплытия полиэтиленовой трубы.

Конкретную информацию о подземных газопроводах можно почерпнуть из СНиП 42-01-2002. Здесь содержатся полезные материалы об использовании футляров – специальных защитных элементов, а также об условиях использования полиэтиленовых труб.

Интересно, что в одной траншее можно располагать две и даже более газовых магистралей, но так, чтобы была обеспечена возможность свободного доступа к каждой из них при ремонте

Во время укладки труб рабочие могут столкнуться с тем, что газопровод пересекается с другими инженерными сетями. Это не вызывает сложностей, так как допустимое расстояние между сетями – всего 20 см.

Все этапы строительства, от разработки проекта до приемки в эксплуатацию, должны проводиться по нормам СНиП 3.02.01-87, ПБ 12-529-03 и СП 62.13330-2011.

Как прокладываются внутренние газопроводы

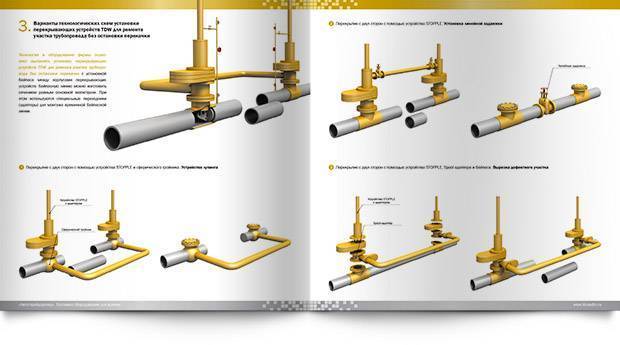

Технологическая структурная схема газопровода

Прокладка внутренних газопроводов производится от наружного понижающего редуктора, расположенного вблизи от точки ввода трубопровода в здание. Наиболее распространенным вариантом является один ввод на секцию. Но в некоторых случаях выполняется отдельный ввод на каждый стояк. На точке ввода также располагается отключающее устройство со специальными изолирующими муфтами, позволяющими перекрыть газ для проверки или при обнаружении утечек.

Перед началом непосредственных монтажных работ и вводом трубопровода в здание производится проверка готовности всех элементов конструкции здания к приемке системы. Должны быть изготовлены все отверстия в стенах или перекрытиях, проверено состояние стен в квартирах, на которых будут устанавливаться трубопроводы, проходящие до газоиспользующего оборудования. Проверяется также наличие и соответствие всем нормам материалов и оборудования.

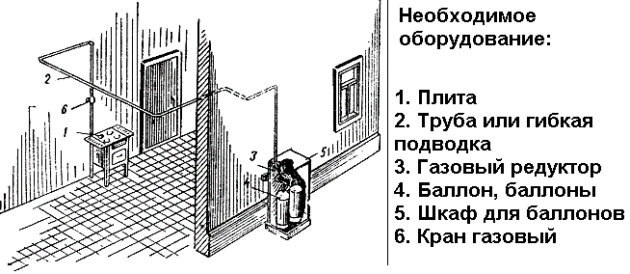

Необходимое оборудование для подключения газовой системы к плите

Горизонтально направленное бурение. Бестраншейная прокладка. Работы ГНБ. Методы ГНБ.

На практике прокол дороги (или прокол под дорогой) выполняется для следующих систем коммуникаций:

электрокабель;
газопровод;
канализация;
водопровод.

Также может использоваться для всех типов пластиковых и стальных труб, используемых при возведении инженерных коммуникаций.

в установленный колодец;
из колодца в подвальное помещение дома;
из колодца в другой колодец;
в подвальное помещение дома.

Диаметр любого установленного колодца не должен быть менее полутора метров.

Способы прокладки труб при проколе дороги

Ориентируясь на различные условия, в частности тип грунта, по ППР и Проекту организации строительства рабочие трубы или футляры прокладываются двумя способами: открытым и закрытым. Трубы ПНД и стальные прокладываются микротоннелированием, бурошнековой проходкой, продавливанием футляра с одновременной выемкой грунта, пневмопробойником, управляемым проколом, проколом грунта.

Размеры

Большое значение при выборе патрона имеет размер ее внутреннего диаметра. Он должен превышать сечение трубопровода на 2 см. Такая разница позволяет избежать повреждений трубных участков канализации при температурном расширении.

Длина защиты для канализационной трубы зависит от толщины самого перекрытия с учетом высоты бетонной стяжки и напольного покрытия. Кроме того учитывается назначение помещения и степень опасности подъема уровня воды над полом. В таких комнатах патрон должен иметь выступ в соответствии с требованиями СНИП, чтобы не допустить проникновения воды в помещения нижних этажей при аварийном затоплении.

Прокладка газовой трубы под землей в частном доме своими руками

Подбор труб осуществляется с учетом рабочего давления в газовой магистрали.

Условия в газопроводах могут быть следующими:

С низким давлением – до 0,05 кгс/см2.
Со средним давлением — от 0,05 до 3,0 кгс/см2.
С высоким давлением — от 3 до 6 кгс/см2.

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек — 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

Правила прокладки подземных газопроводов:

Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.

Прокладка газового трубопровода

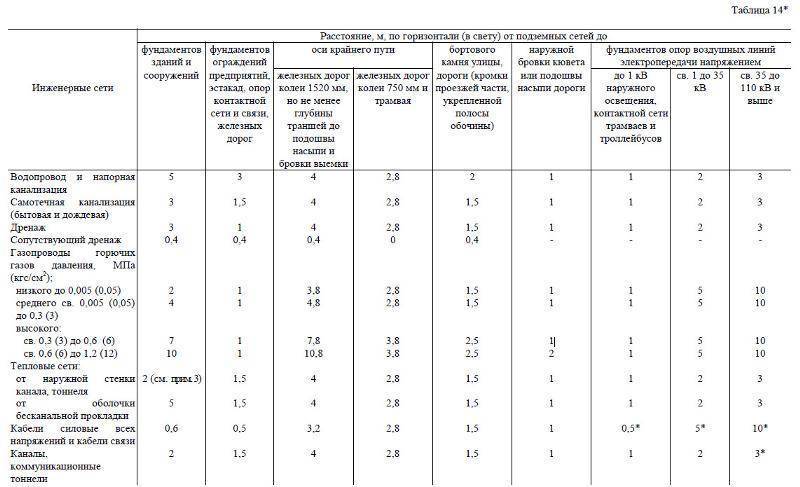

Посмотрим на разрешенные, минимальные расстояния от газопровода до других коммуникаций.

От поверхности газовой трубы до открытой проводки должно быть 25 см при параллельной прокладке и 10 см при пересечении;
Для скрытой проводки эти расстояния уменьшаются до 5 см и 1 см соответственно. Это же правило работает для проводки в трубах;
Распределительные, вводные щиты с газовыми трубами пересекаться не должны;
До «голых» шин электропроводки должно быть расстояние не менее 1000 мм;
Инженерные коммуникации (вода, канализация) пересекаются с газопроводом не ближе 2 см. Параллельный монтаж выбирается по месту и не нормируются.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
газовая магистраль размещается выше других инженерных сетей;
футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

яуменьшает финансовые затраты на устройство газопровода;
снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Специфика и нормативы

Расстояние от кабеля до газопровода, как и другие параметры, которые касаются транспортировки электроэнергии по электрокабелю и газового топлива по газопроводу, предусмотрены специальными инструкциями по строительству, эксплуатации и обеспечению безопасности.

Электрокабель

Правила устройства электроустановок предусматривают разнообразные сложности и тонкости, которые только могут возникнуть при размещении электрических силовых щитков. Они могут быть групповыми, наружными или внутренними.

Нельзя ответить на вопрос о том, какое должно соблюдаться расстояние между газопроводом и электрокабелем, если не учитывать конкретных особенностей инженерного проекта, потому что нормативы зависят от нескольких параметров в каждом конкретном случае.

Прокладка кабелей высокого напряжения под землей

В предписанные нормы неоднократно вносились рекомендации. Это происходило по мере усовершенствования способов изоляции, видоизменений транспортировки, развития и разветвления сетей.

Электрический кабель в земле

В случае с трубопроводом – расстояние регламентируется по отдельным принципам. Все зависит от типа и разновидности специального сооружения, его технического оснащения, предусмотренного уровня давления в газовой магистрали, а также места и способа его прокладки:

В СП 62.13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.

Прокладка электрических кабелей под землей

Нормы

Расстояние между кабелем и газопроводом определяется и спецификой передачи электроэнергии. Газопроводы могут быть подземного и надземного типов, электроэнергия – передаваться по подземным кабельным или надземным воздушным линиям. Расстояние от кабеля связи в воздушном пространстве зависит от охранной зоны ЛЭП, мощности и режима эксплуатации электроустановки.

Воздушная линия электропередачи

В подземной кабельной сети все зависит от класса напряжения и безопасности изоляции, близости других объектов, их величины и предназначения. Для ЛЭП предусмотрена зона безопасности, габариты которой отмечаются в виде геометрически рассчитанного многоугольника. Подземный кабель может оснащаться дополнительными приспособлениями, дающими возможность уменьшить величину дистанции.

Монтаж газовой трубы на участке

Допускается два вида укладки газопровода: подземный и наземный.

Наземный – трубопровод укладывают на опоры. Главное достоинство метода – намного более низкая стоимость при монтаже, экономия составляет до 60%. Однако наземный газопровод должен быть соответствующим образом защищен от коррозии и теплоизолирован. К тому же такой объект нуждается в постоянной проверке на предмет механических деформаций. В целом конструкция считается менее надежной, чем подземная.

Подземный – труба укладывается в специально вырытой траншее. Теплоизоляция здесь также необходима, но такой метод защищает газопровод от любых механических повреждений.

Советы от специалистов

Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.

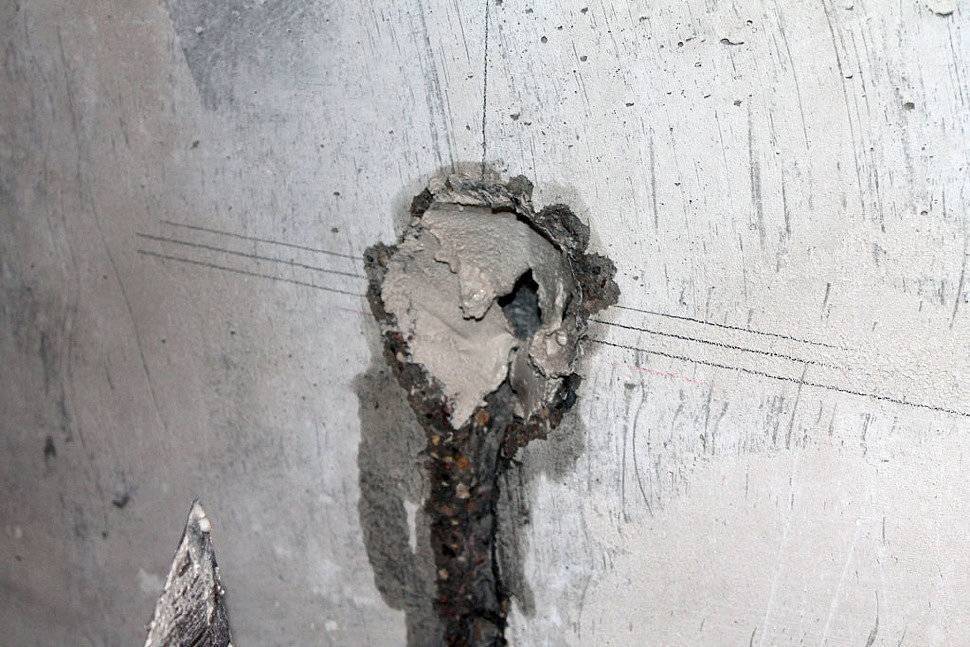

Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.

Правильное подключение труб

С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам. Они выполнят заказ с учетом всех нормативных требований.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

Работа начинается с перекрывания газового крана подачи.
Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

Выводы и полезное видео по теме

Как не нужно прокладывать газовую трубу через стену:

Монтаж гильзы своими руками:

Использование футляра для кирпичной стены:

Проход трубы через стену – не самый сложный и трудоемкий этап в процессе газификации частного дома, но требует как выполнения нормативных требований, так и аккуратности в работе. Чтобы в дальнейшем не возникло проблем с газовой службой, рекомендуем действовать строго по проекту и согласовать все работы с сотрудниками контролирующей инстанции.

Хотите рассказать о собственном опыте в устройстве гильзы для ввода в дом газовой трубы? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящейся ниже блок форме, задавайте вопросы, размещайте тематические фотоснимки.
