Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Советы экспертов

  1. Для проверки правильной работы электродвигателя необязательно снимать мотор с вытяжки. Выполнить необходимые действия можно путём проверки сопротивления обмоток цельной системы. Для этого нужно найти провода, которые ведут к электродвигателю от материнской платы. Затем проводится диагностика двигателя на наличие дефектов в проводке.
  2. Главная проверка — демонтаж пускового конденсатора. В 90% случаев причина поломки мотора — короткое замыкание, которое пробивает лопасти мотора и не даёт пройти рабочему напряжению вглубь системы.
  3. Когда проведён целостный демонтаж электродвигателя, устранена проблема, нужно проверить работу всей системы. Иногда после ремонта при включении электросети двигатель не начинает работать в идеальном режиме. Особо внимательно нужно отнестись к сборке. При неправильном демонтаже деталей система может дать сбой, а вентилятор замкнёт.

Ремонт двигателя вытяжки провести самостоятельно по силам любому человеку. Для выполнения этих работ нужно приготовить инструменты и ознакомиться с инструкцией по сборке соответствующей модели вентиляции.

Мелкие поломки, возникающие при эксплуатации, можно починить своими руками. Но для этого нужно знать и понимать элементы конструкции вытяжки кухонного оборудования. Читайте советы наших экспертов о том, как своими руками сделать ремонт встроенной вытяжки.

Что представляет собой принудительная вентиляция

В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.

Схема работы приточной и вытяжной вентиляции в квартире

Особенности вытяжной вентиляции

Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.

Особенности приточной вентиляции

Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).

Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).

Особенности приточно-вытяжной системы

Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:

  • в домах со значительной квадратурой;
  • в объёмных сооружениях;
  • в постройках, где застой воздуха недопустим;
  • в помещениях, где естественный приток/отток слаб, его требуется усилить.

Рекомендации опытных специалистов

Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.

Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями

Если в доме есть кондиционер, ионизатор, очиститель, бытовой увлажнитель и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка 2,5 2,7 3 3,2 3,5 4
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4

Когда необходима принудительная вентиляция?

Перед тем как приобрести и поставить вентилятор в ванную или туалет, надо убедиться, что там действительно нужна принудительная вентиляция. Понять, что обычной вытяжки недостаточно, можно по следующим признакам:

Приток и отток воздуха из помещений осуществляется недостаточно. Проверить это просто: открываем дверь в туалет или ванную комнату и прикладываем к решетке вентиляции лист бумаги. При достаточной вентиляции лист должен прилипнуть к решетке.

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

  • Присутствует эффект обратной тяги – из вытяжки в помещение попадают неприятные запахи от соседей, которые потом распространяются по всему жилищу.
  • На трубах и стенах скапливается конденсат, появляются пятна плесени или грибка.

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Кроме того, принудительная вентиляция необходима, если в ванной планируется установить парогенератор или электросауну.

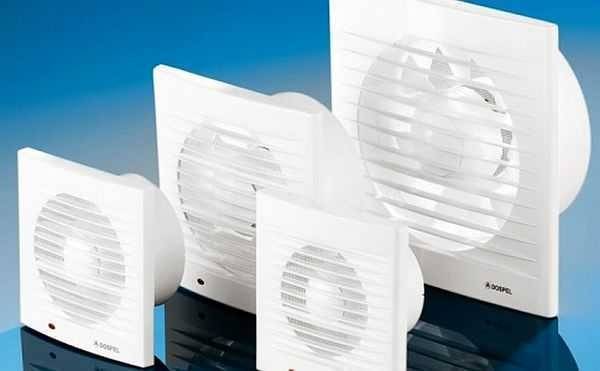

Выбор вентилятора

Если с вентиляционной системой все в порядке – можно приступать к выбору вентилятора

Прежде, чем думать о том, как сделать вытяжку в ванной обратите внимание на само отверстие – размер и его форму. Все потому, что в зависимости от этих данных вы и будете подбирать вентилятор, который помещается в канал

В магазине вы заметите, что выбор достаточно большой, но что выбрать? Бесшумная вытяжка для ванной комнаты всегда будет стоить дороже самых обычных вариантов, ничего удивительного в этом нет. Здесь решать только вам, ведь для некоторых отсутствие лишнего шума играет очень важную роль при такой покупке.

Вытяжку в итоге нужно будет подключить к сети, для работоспособности. Есть одна небольшая хитрость – вытяжку можно подключить к выключателю света в ванной, чтобы она включалась если кто-то пользуется комнатой, но это не идеальный вариант.

Ничего сложного в этом нет, а результат будет заметным практически сразу, независимо от того установили вы вытяжку с обратным клапаном в ванную или же самый обычный вентилятор.

Вентилятор с таймером

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L – кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

  • приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
  • вытяжной – работает за счет усиления оттока отработанных воздушных масс;
  • комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств. В большинстве случаев, этого вполне хватает

В большинстве случаев, этого вполне хватает.

Правильная работа вентиляционной системы

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Рабочая вентиляция обеспечивает воздухообмен и поддерживает оптимальный микроклимат. Ее задача — подать чистый воздух с улицы в помещение и удалить уже загрязненный.

Естественная система вентиляции базируется на законах физики и не требует применения какого-либо дополнительного оборудования. В многоквартирных домах вентиляционные каналы находятся в кухне, ванной комнате и туалете.

Вытяжные отверстия закрыты вентиляционными решетками. Воздушные каналы из каждой квартиры соединены в общедомовой стояк, который выходит на кровлю.

Приток воздуха в помещение происходит через неплотности в деревянных окнах или через специальные клапаны в пластиковых стеклопакетах.

При помощи тяги в общем стояке воздушные массы проходят через всю квартиру и удаляются на улицу через вытяжной канал.

При нарушении процесса обновления воздуха требуется регулярное проветривание помещения, что неизбежно приводит к потере тепла. Можно установить электрический вентилятор, но его использование увеличит расходы на оплату электроэнергии.

От того, насколько правильно работает вытяжка в квартире, зависит не только здоровье проживающих в ней людей, но и состояние мебели и отделки помещения.

Как проверить работу вентиляции

Когда плохо работает вытяжка, есть два простых способа проверить силу тяги:

  1. Приоткройте форточку и поднесите к решетке вентиляции зажженную свечу или зажигалку. Пламя должно отклониться в сторону вентиляционного отверстия. Если этого не происходит или пламя направлено в сторону помещения — вентиляция неисправна. Способ может использоваться в домах, не подключенных к системе газоснабжения.
  2. Откройте форточку. Возьмите достаточно большой лист бумаги, чтобы он мог полностью закрыть вентиляционное отверстие. Плотно прижмите его к решетке и уберите руку. Если лист остался на месте — тяга хорошая. Упал — стоит вызвать специалиста.

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
  7. Провести кабель и подключить вентиляцию к питанию.

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Вентиляция в квартирах: основные типы

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузлеВариант оформления вентканала в большом санузле

По принципу работы

  • Приточный воздухообмен. Поступающий свежий воздух за счет разности давлений обновляет воздушное пространство, выдавливая несвежий воздух.
  • Вытяжную вентиляцию. Работает на удаление заменяемого воздуха через вытяжку.
  • Смешанный тип обновления воздушного пространства. Наиболее эффективный, совмещает приток и вытяжку.

По типу организации воздухообмена

  • Без применения механических устройств (естественная вентиляция). Самая простая схема – вентиляция в ванной соединена с санузлом при помощи решетчатого окошка. И уже из туалета воздушные массы отводятся в общий канал дома.
  • Принудительная. Удаление и приток воздуха выполняет вентилятор и вытяжка.

Как сделать хорошую вентиляцию в ванной комнате и туалете

Согласно действующим нормативам, воздухообмен в ванной (туалете) должен происходить с интенсивностью не меньше 25 м3, для совмещенного санузла это значение увеличивается вдвое – до 50 м3.

Еще сравнительно недавно вентиляции не уделяли такого пристального внимания и даже в многоэтажках, построенных в советское время, вполне можно было обойтись имеющимися вентиляционными каналами, максимум – установить на кухне над плитой вытяжку. Но буквально за минувшее десятилетие ситуация изменилась кардинально:

Проведен комплекс мероприятий по повышению энергоэффективности (утепление дверей, стен и чердаков, металлопластиковые окна), который снизил уровень естественной вентиляции (воздух, поступающий/убывающий через щели в окнах, неплотно закрытые двери, «дышащие» стены) до минимума. Дома и квартиры превратились в своеобразный термос – воздух как не поступает, так и не убывает.

Помещение Кратность воздухообмена в час Требуемая мощность вентилятора, м3/час
Ванная комната (от 8 до 16 м2) 6 — 10 90 — 300
Туалетная комната (от 2 до 8 м2) 6 — 8 90 — 190
Кухня (от 8 до 18 м2) 6 — 12 100 — 320
Погреб (от 4 до 8 м2) 6 — 8 90 — 190
Гостиные и спальни (от 15 до 25 м2) 4 — 8 90 — 300

Варианты монтажа вытяжного вентилятора

Современные двери и окна, сохраняя тепло, делают невозможным какой-либо естественный воздухообмен

Строительные материалы, химические средства и бытовая техника – все то, без чего сегодня тяжело представить наш быт, – все в разной мере являются источником веществ, которые, накапливаясь в достаточной концентрации, могут представлять большую опасность для здоровья человека.

Многолетнее отсутствие плановых ремонтов привело к захламлению и загрязнению вентиляционных каналов

Кроме того, самостоятельно проводя ремонт, жильцы часто недооценивают важность вентиляции. Простой пример – в типовых девятиэтажках в трехкомнатной квартире санузел раздельный, но в стене между туалетом и ванной есть небольшая щель, через которую насыщенный водяным паром воздух попадал в туалет, откуда выводился наружу через вентиляционную шахту

Проведение теста позволит быстро узнать о состоянии вентиляции в ванной комнате и туалете

1 4

Стремясь создать атмосферу полной приватности (что, в принципе, вполне оправдано для таких помещений, как туалет и ванная), жильцы устанавливают на них двери, закрывающиеся максимально плотно. В результате даже в помещении, имеющем вентиляционный отвод, движение воздушных масс становится минимальным, комната превращается в своего рода «душегубку».

Последствия, к которым приводит нарушение вентиляции, весьма негативны – как для человека, так и для конструкции дома и расположенных в нем вещей:

Бытовой вытяжной вентилятор Electrolux со встроенным датчиком влажности

CATA EXHAUST FAN – E 100 GTH – модель с монитором, где отображается температура и уровень влажности

Кроме того это провоцирует:

  1. Накапливание неприятных запахов.
  1. Резкий рост влажности воздуха, что приводит к образованию конденсата на трубах, стенах и предметах мебели. Это может стать причиной образования ржавчины на трубах, разрушаются отделочные материалы (например, набухают и расслаиваются обои, происходит гниение дерева и т. д.), нарушается прочность несущих конструкций.
  1. Высокую влажность – причина появления грибков, плесени и болезнетворных бактерий.

Накапливаются вредные испарения лаков, красок, строительных материалов и мебели.

Как работает вентиляция?

Казалось бы, застойных явлений в совмещенном санузле или ванной существовать не должно, так как любое жилое помещение оборудуется вентиляцией естественного типа. Мало того, правильно спланированная вентиляционная система – одно из условий комфортного принятия водных процедур.

Если речь идет о многоквартирных домах, то схема включает сквозные вентиляционные шахты, которые заканчиваются на чердаке или техэтаже и имеют выходы во всех без исключения ванных комнатах и кухнях. Причем современные нормы и правила рекомендуют отдельные вентиляционные каналы в каждую квартиру индивидуально.

Ранее для оборудования каналов использовали кирпичную кладку, сейчас это бетонные колодцы или пвх-трубы.

На схеме устройства вентиляции квартиры указаны магистрали и точки выхода вентиляционных отверстий. Циркуляция устроена таким образом, что воздух поступает в одни помещения, а выводится из других

Естественная вентиляция подразумевает самопроизвольную циркуляцию воздуха, который выходит через отверстия в стенах или потолке в шахту, расположенную в стенных перекрытиях.

Схема строения вентиляционной системы частного одноэтажного дома может незначительно отличаться: чаще всего шахта начинается отверстием в потолке и заканчивается выходом на крышу.

При проектировании и устройстве вентиляции руководствуются следующими правилами:

  • для каждого помещения предусмотрен отдельный воздуховод, расположенный вертикально;
  • при строительстве каналов следует выбирать материал, гарантирующий беспрепятственное прохождение воздуха, то есть с гладкими внутренними стенками;
  • допускается объединение нескольких воздуховодов в один в районе чердачного помещения;
  • если туалет и ванная расположены в одной квартире, можно соединить устройства естественной вентиляции.

Стандартная схема движения воздушных масс в городской квартире: свежий воздух поступает через окна комнат, «использованный» выходит через вентиляционные отверстия на кухне, в ванной и туалете

Если естественная тяга себя не оправдывает, а циркуляции не достаточно для сохранения свежести воздуха, монтируют принудительную вентиляцию – устройство, заставляющее воздушные массы перемещаться из помещений в шахту.

Иногда устройство принудительной системы регламентировано санитарными нормами и правилами (СНиП). Например, если в доме установлена сауна с электропечью или парогенератором. В этом случае рекомендуем обратиться за специальными расчетами необходимых мощностей вентиляторов и диаметра труб в сертифицированную организацию. Информацию всегда можно найти на сайтах своего города.

Несколько советов от дачников

Решив провести монтаж устройств, обеспечивающих проветривание в дачном туалете своими руками, можно воспользоваться и другими схемами. Наиболее простая – вентиляция с окном.

Вместе приточного воздуховода, в стене делается сквозное отверстие прямоугольной или квадратной формы. Его делают вверху стен постройки, иногда даже под потолком. Окном можно облагородить, установив в него оконную раму и москитную сетку. Но, стеклить запрещено. Воздух должен беспрепятственно поступать через отверстие в стене в помещение «клозета».

Не менее важно обеспечить качественную тягу. Для этого, многие дачники советуют красить внешнюю часть вытяжной трубы, возвышающуюся над кровлей в черный цвет

В солнечные дни, воздуховод будет нагреваться и это усилит тягу. Существует и другой метод, который не менее эффективен, но энергозависим.

Для его монтажа понадобится обычная лампочка с патроном, которая опускается в полость вытяжного воздуховода. Работает такая система просто. Когда лампочка горит, она нагревает пространство трубы и это создает дополнительное разряжение воздуха. То есть, тяга увеличивается.

Источники

  • https://wcloset.ru/148-prinuditelnaya-ventilyaciya-dlya-tualeta-kak-ustanovit.html
  • https://TopVentilyaciya.ru/ventilyaciya/vytyazhka-dlya-vannoj-komnaty.html
  • https://remontsami.ru/ventilyatsiya-v-vannoj-komnate-i-tualete/
  • https://sovety-vannoy.ru/delaem-remont/ventiljacija/prinuditelnaya-v-vannoj.html
  • https://sovet-ingenera.com/vent/montazh/ventilyatsiya-v-dachnom-tualete-s-vygrebnoy-yamoy.html
  • https://vozduhstroy.ru/ventilyaciya/v-dachnom-tualete.html
  • https://okcomfort.com/elektrika/ventilyacia/kak-sdelat-v-tualete-i-vannoj.html

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен

Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)

Ремонт вентиляции в туалете и ванной: как выявить и самостоятельно починить вытяжку в санузле

Это вентиляторы для установки на стену

Оцените статью
