В каких случаях необходима установка вентиляции?

Согласно нормам, фановая труба для канализации в обязательном порядке устанавливается в следующих случаях:

Здание имеет больше двух жилых этажей, каждый из которых оснащен системой канализации и водоснабжения.
Одноэтажное строение оборудовано бассейном или имеет другие устройства, которые могут выдавать разовые стоки значительного объема.
Канализационные стояки в здании имеют диаметр 50 мм.

Малоэтажные постройки обычно возводятся без монтажа вентиляции. Однако нужно учитывать, что это целесообразно лишь при малых разовых стоках. Определить их уровень довольно легко. Монтаж устройства будет считаться необходимым, если поток сточных вод может полностью перекрыть вертикальный стояк.

В многоэтажных домах, где в каждую квартиру подведен водопровод и канализация, установка фановой трубы необходима. Стояк выводится на крышу

Становится понятно, что одновременное функционирование одной ванны и одного унитаза не создаст проблем. Даже если к канализации подключены посудомоечная или же стиральная машина и раковина, они не смогут серьезно увеличить объем разового стока. Поэтому вентиляция в данном случае монтируется по желанию. Но если в доме запланировано несколько ванных и туалетных комнат, обойтись без оборудования становится невозможным.

Какой воздуховод для вытяжки лучше: алюминий или пластик

Очень часто, неосведомленные покупатели задаются вопросом «что лучше, пластиковый или алюминиевый воздуховод». Вытяжные трубы из пластика обладают большим количеством достоинств, нежели алюминиевые. По сравнению с ними, они:

практически не издают шума;
в их конструкции не имеется зазоров и щелей, куда мог бы забиваться мусор, тем самым образуя засор;
относительно алюминиевых конструкций, пластиковые обладают небольшим весом, что значительно облегчает процедуру их установки;
низкий уровень сопротивления и т.д.

Единственным недостаток воздуховодов из пластмассы заключается в том, что их стоимость значительно выше, чем цена на алюминиевые вытяжные трубы. Во всем остальном, они выигрывают у металлических вариантов.

Разновидности вентиляционных воздуховодов

Пластиковые вентиляционные воздуховоды широко используются в любых типах помещений. Трубы и соединительные детали из пластика обеспечивают необходимый уровень герметичности системы вентиляции, не подвержены воздействию влаги и коррозии. Гладкая поверхность воздуховода позволяет снизить уровень шума и создает наилучшие условия для свободного прохождения потока расчетного объема с необходимой скоростью. Помимо всего, они не нуждаются в регулярной чистке, следовательно, увеличивается срок эксплуатации вентиляционной системы. Однако при всех своих достоинствах применяться они могут в системах с температурой среды до +50°C. При монтаже пластиковых труб стоит помнить, что узлы прохода в бетонных или кирпичных перекрытиях требуют использование стальной гильзы, но допускается и использование рубероида или толи.

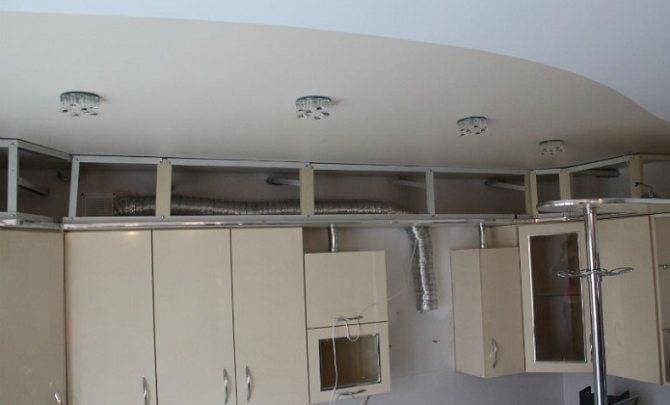

Гибкие воздуховоды изготавливаются из пластика или металла. В основном используются для вытяжной вентиляции с температурой среды от -30°C до +120 °C. Идеально подходят для укладки в коробках из ГКЛ, вписываясь в любой интерьер. К достоинствам относится возможность применения гофрированных воздуховодов при сложной планировке помещения, а также легкость монтажа. Узлы прохода для гибких вентиляционных воздуховодов также требуют соблюдения норм монтажа и использование гильз, а при укладке в стенах дополнительную изоляцию слоем бетона во избежание повреждения герметичности. Вытяжные трубы для вентиляции выводятся через шахту на крышу или кровлю.

В промышленных предприятиях чаще используются металлические прямоугольные или квадратные венткороба с многочисленными соединительными элементами. Узел или стык соединения подбирается согласно проектным данным.

Монтаж вентиляционных коробов из стали имеет ряд сложностей, от качественно выполненной сварки или сборки изделий зависит герметичность системы, качество шумоизоляции и срок ее эксплуатации. Вентиляционные короба прямоугольного или квадратного сечения более рационально использует пространство помещения. Однако зачастую внутренние углы коробов создают сопротивление воздуха и, чтобы перекрыть потери давления воздуха, требуется установить дополнительное электрооборудование.

Для системы вытяжных воздуховодов все чаще применяются сэндвич-трубы, которые выполнены из соединенных двух оцинкованных труб, заполненных между собой изоляцией.

Двустенная конструкция дымоходов обеспечивает отсутствие конденсата в трубе и полностью соответствует нормам пожаробезопасности, так как изоляция выполняется из огнеупорного материала. Двустенные оцинкованные трубы для вентиляции чаще устанавливают снаружи здания, но могут применяться и для вытяжных шахт.

Одностенные трубы для дымоходов применяются внутри помещений в качестве самостоятельной конструкции, которая подключается в основному дымоходу, и в качестве гильзы в уже имеющиеся кирпичные вентшахты. Металлический воздуховод дымоходов производится из коррозиестойкой нержавеющей или оцинкованной стали. В случае прокладки труб в каналах шахт требуется выполнить дополнительную изоляцию труб из огнеупорного материала, закрепляя его оцинковкой.

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

Поливинилхлорид (ПВХ).
Полиуретан.
Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Вентиляционные трубы и комплектующие из полипропилена

Теплоизоляция для промышленных систем

Для утепления труб в промышленных системах вентиляции кроме утеплителей, перечисленных выше, могут быть использованы и более дорогостоящие способы:

нанесения напыляемой разновидности пенополиурентана;
монтаж уже готовых к установке теплоизолированных воздуховодов.

Пенополиуретан

Напыляемый утеплитель из пенополиуретана считается одним из наиболее эффективных способов для защиты труб вентиляции промышленных систем от промерзания. Слой пены наносится поверх воздуховодов при помощи специализированного оборудования.

Разновидности пенополиуретана:

Жесткий. Имеет ячейки закрытого типа и кроме превосходных утепляющих качеств служит одновременно и гидроизоляцией, поглощая не больше 4 % влаги.
Легкий. Отличается наличием ячеек открытого типа, обладает низким весом, отлично поглощает звук, относительно недорог. Но для наружных работ его использовать нельзя, а при внутренних потребуется гидроизоляция, так как утеплитель впитывает до 15 процентов влаги.

Характеристики:

показатели теплопроводности варьируются от 0,019 до 0,04 Вт/м°C;
рабочий температурный диапазоне составляет -160°С — +150°С;
слабогорючий материал;
показатели прочности на сжатие — свыше 150 кПа;
нормативный срок службы — более 20 лет.

Преимущества:

слой утеплителя максимально плотно прилегает к поверхности труб;
швы полностью отсутствуют;
можно наносить материал на трубы сложной конфигурации;
монтаж не занимает много времени.

Недостатки:

высокая ценовая категория;
монтаж довольно сложен и требует определенного опыта;
в составе материала имеются токсичные вещества, предусматривающие наличие у работника специальной защитной одежды,маски и очков. При этом застывшая пена не представляет никакой опасности.

Утепленные воздуховоды

Один из удобных вариантов решения проблемы возникновения конденсата в системе вентиляции — применение при монтаже уже теплоизолированных воздуховодов.

Разновидности:

Гибкие. На спиральный проволочный каркас закрепляется металлизированная пленка, утепляющий слой и пленочный фольгированный чехол.
Жесткие. Состоят из PIR-плит (PirroVentiDuct) или стекловолоконных плит Climaver и т. д . Прочность труб, изготовленных из подобных материалов аналогично показателям традиционных стальных воздуховодов. Для соединения с обычными трубами вентиляции из стали можно использовать фланцы.

Преимущества утепленных воздуховодов:

уменьшение расходов на приобретение материалов;
снижение общего веса всей системы вентиляции;
скорость монтажа.

Критических недостатков у воздуховодов с теплоизоляцией нет.

Различия по технологии изготовления

Продается только три варианта исполнения:

Прямошовные. Подобная конструкция изготавливается из цельного металлического листа, при этом его длине не должна быть меньше 1.25 метров. Концы соединяются при помощи сварки. Для прямоугольной формы характерно наличие дополнительного шва, который придает жесткость, располагается на сгибе.
Существуют и другой вариант – спирально-сварные. Они изготавливаются из длинной металлической ленты, которая скручивается внахлест и соединяется сваркой.
Спирально-навивные. В этом случае применяется лента, выполненная из оцинкованной стали. Ее ширина не должна быть менее 13 см.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Преимущества и недостатки использования пластиковых труб для вентиляции

Пластиковую систему вентиляции обычно сравнивают с оцинкованными воздуховодами, которыми ранее были оборудованы практически все общественные и жилые здания. Огромные серые махины стальных воздуховодов, нависающие над головами и большими массивными коробами, проходящие через перекрытие – наверное, каждый из нас хоть раз видел такую впечатляющую громоздкую конструкцию, созданную для обмена воздуха в помещениях. Стальные конструкции использовались для организации вентиляционных систем не только промышленных объектов, но и в жилищном строительстве. В жилых квартирах устанавливались аналогичные воздуховоды, только меньших размеров. Монтаж проводили только специализированные предприятия, об установке вентиляции своими руками никто из домашних мастеров никто даже задумывался. Настоящим прорывом в создании бытового микроклимата стало создание вентиляции из пластика – прочной и надежной системы для воздухообмена замкнутых квартирных пространств.

Популярность пластиковых труб для вентиляции основывается на следующих достоинствах:

Антикоррозийность. Внутренние и наружные поверхности вентиляционных каналов из пластика даже в условиях работы повышенной влажности не ржавеют и не окисляются.
Быстрый монтаж. Монтаж пластиковых воздуховодов напоминает увлекательную сборку детского конструктора «Лего». Единственно, что необходимо – заранее подготовить набор пластиковых элементов для вентиляции.
Небольшой вес. Конструкции каналов не утяжеляют потолки и стены, легко крепятся на подвесных потолках из гипсокартона.
Отличные показатели шумо- и теплоизоляции. Гладкая структура пластика без каких-то шероховатостей не мешает прохождения воздушного потока, бесшумно скользящего по вентиляционным трубам.
Эстетичный внешний вид. Пластиковые каналы белого, серого или коричневого оттенка удачно вписываются в любой интерьер. По желанию их можно закрыть съемными панелями, оставить открытыми или даже составить дизайнерскую композицию.
Экологичность. Для изготовления венткоробов используется высокопрочный пластик без токсичных примесей, не выделяющий вредных для здоровья человека веществ.
Доступная цена. Расходы на монтаж домашней вытяжной системы могут быть минимальные за счет возможности самостоятельного монтажа.

Если обработать наружную поверхность труб антистатиком, то частички пыли будут отталкиваться от корпуса вентиляционных каналов, тогда отпадает необходимость периодической очистки.

Недостатки:

Плавление пластмассы при высокой температуре.
Появление конденсата на поверхности труб при прокладке вверху цокольных этажей.
Необходимость дополнительного утепления коробов в зимнее время при прокладке в неотапливаемых помещениях.
Хрупкость пластика. По этой причине транспортировка, хранение и монтаж требуют аккуратности и внимательности.

Знакомство с сильными и слабыми сторонами пластиковых воздуховодов для вентиляции и вытяжки, поможет объективно оценить возможности и правильно подобрать область их применения.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

гибкие каналы подлежат полному растяжению
провисание каналов из-за возможной потери давления не допускается
необходимо обеспечить заземление каналов для снятия статического заряда
гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
радиус поворота каналов должен быть не менее двойного диаметра трубы
проход через стены выполняется только при помощи специальных приспособлений
использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

каждое помещение имеет собственный воздушный канал
проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Споры относительно монтажа вентиляции из канализационных труб

Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.

По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.

Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.

Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.

Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.

Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.

Источники

https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/ventilyaciya-iz-plastikovyx-kanalizacionnyx-trub.html
https://StrojDvor.ru/ventilyaciya/vytyazhka-dlya-chastnogo-doma-iz-kanalizacionnoj-truby/
https://InfoTruby.ru/primenenie/ventilyatsiya-iz-kanalizatsionnyh-trub
https://trubyda.ru/kanalizacionnye/samodelnaya-ventilyatsiya
https://TrubaNet.ru/izdeliya-iz-trub/ventilyaciya-iz-kanalizacionnykh-trub-mif-ili-realnost.html
https://concranes.ru/konditsioner/ventilyaciya-v-chastnom-dome-iz-kanalizacionnyh-trub
https://gidkanal.ru/ventilyatsiya-iz-kanalizatsionnyh-trub-dovody-za-i-protiv-obzor-kak-sdelat-svoimi-rukami/
https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
https://vozduhstroy.ru/ventilyaciya/v-chastnom-dome-iz-kanalizacionnyh-trub.html
https://oventilyacii.ru/ventilyaciya/iz-plastikovyh-kanalizatsionnyh-trub.html
https://sovet-ingenera.com/vent/raschety/ventilyatsiya-iz-plastikovyh-trub-v-chastnom-dome.html
https://spark-welding.ru/ventilyaciya/iz-kanalizacionnyh-trub-svoimi-rukami.html
https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-iz-kanalizacionnyh-trub-v-chastnom-dome
http://TrubaMaster.ru/ventilyacionnye/ventilyaciya-iz-kanalizacionnyx-plastikovyx-trub-svoimi-rukami.html
https://ventilyaziya.ru/chastnyj-dom/ventilyacziya-iz-plastikovyh-trub/
https://oboiman.ru/ingeneer/obustrojstvo-ventilacii-iz-kanalizacionnyh-trub-sborka-plastikovoj-sistemy-svoimi-rukami.html
https://santex1.ru/ventilyatsiya-v-chastnom-dome-iz-kanalizatsionnyh-trub.html

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

дешевизну;
практичность;
легкость;
удобство в работе;
антистатичность (вопреки многим мифам);
антибактериальность;
возможность гнуть трубы в любых направлениях;
большой выбор фитингов, размеров и форм;
возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

проигрывают по прочности;
выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

Проектируем вентиляцию.
Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
Устанавливаем крепежи на пути следования будущих коммуникаций.
Собираем из крупных труб вентиляционный стояк.
Собираем и монтируем воздуховоды.
Подключаем все ветки друг к другу.
По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
Устанавливаем вентиляционные заслонки.
Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Как спрятать воздуховод кухонной вытяжки: способы декора

Воздуховод, пролегающий от вытяжки до вентиляционного отверстия, вряд ли будет красиво смотреться в интерьере (особенно если это гофра). Поэтому часто его решают спрятать.

Способы сделать это такие:

Гипсокартонная обшивка. В данном случае вокруг воздуховода монтируется обрешетка, на которую затем крепится гипсокартон, и далее отделывается, как и остальное помещение. Такой вариант можно красиво реализовать, но зато до воздуховода будет сложно добраться при необходимости.

Пластиковый короб. В продаже есть специальные пластиковые короба, предназначенные именно для декора гофры в интерьере. Более простой и дешевый аналог гипсокартонной обшивки.

Монтаж над подвесным/натяжным потолком. В этом случае воздуховод поднимается от вытяжки вверх, и скрывается под потолочной конструкцией. Отрезок, идущий от вытяжки до потолка — либо прикрывается, либо оставляется без декора. Из минусов — вариант подойдет только на этапе ремонта помещения (то есть если вы купите вытяжку после завершения отделки — так сделать уже не получится). И если до воздуховода нужно будет добраться — сделать это получится, только разобрав потолок.

Встраивание вытяжки и воздуховода в мебель (навесные шкафы). В этом случае на стену вешается шкафчик (под потолок), и воздуховод проходит внутри него. Из минусов — уменьшается свободное место под различные кухонные принадлежности.

Навесной «козырек» на шкафчик. Бюджетный вариант предыдущего способа. Шкаф делается не под потолок, воздуховод выводится из него наверх и ведется до вентшахты. На шкаф устанавливается козырек, выступающий вверх — который и будет скрывать воздуховод.

Прокладка воздуховода над кухонными шкафчиками впритык к стене. Если шкафчики высокие и глубокие (далеко выступают), то воздуховода либо не будет видно вообще, либо он не будет так бросаться в глаза.

Покраска. Самый дешевый и простой способ — покрасить трубу в тон интерьера, чтобы она не бросалась в глаза.

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.
